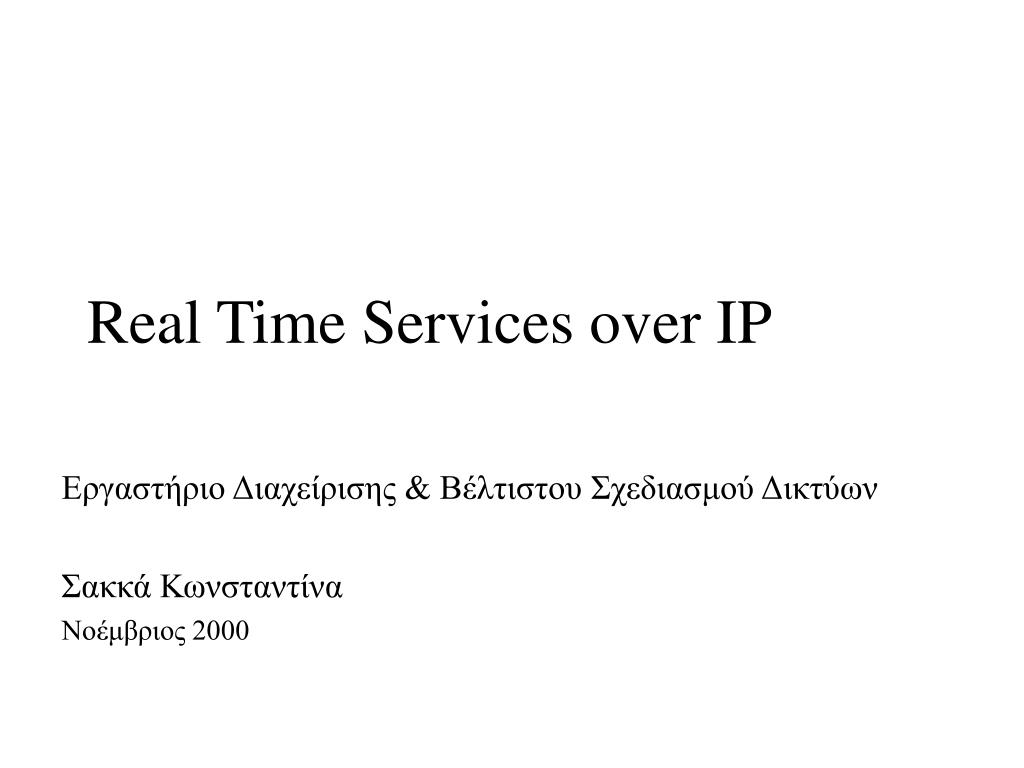

  1. Real Time Services over IP Εργαστήριο Διαχείρισης & Βέλτιστου Σχεδιασμού Δικτύων Σακκά Κωνσταντίνα Νοέμβριος 2000

  2. Θέματα • Διεθνή Standards • Ποιότητα Υπηρεσιών • Supplementary Services (ISDN, IN)

  3. Περίληψη • Τάση της αγοράς • Κριτήρια • Availability / ποιότητα υπηρεσίας τηλεφωνίας • supplementary services (ISDN) • interoperability • reliability

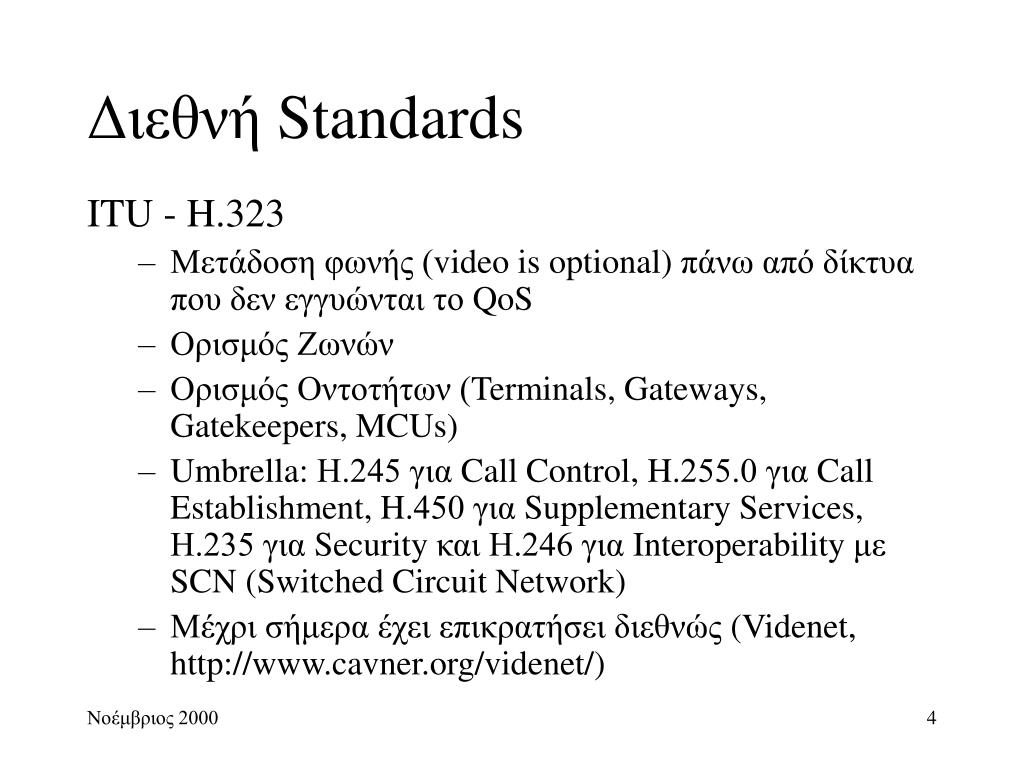

  4. Διεθνή Standards ITU - H.323 • Μετάδοση φωνής (video is optional) πάνω από δίκτυα που δεν εγγυώνται το QoS • Ορισμός Ζωνών • Ορισμός Οντοτήτων (Terminals, Gateways, Gatekeepers, MCUs) • Umbrella: Η.245 για CallControl, H.255.0 για CallEstablishment, H.450 για SupplementaryServices, Η.235 για Security και Η.246 για Interoperability με SCN (SwitchedCircuitNetwork) • Μέχρι σήμερα έχει επικρατήσει διεθνώς (Videnet, http://www.cavner.org/videnet/)

  5. H.323 Δίκτυο & Διασύνδεση

  6. Η.323 Protocol Stack

  7. H.261 Video Coding • Bit Rate 40kbps-2Mbps • CIF 288 lines per picture & 352 pixels per line (changing 30,15,10,7.5 times in a second) • QCIF 144 lines per picture & 176 pixels per line (changing 30,15,10,7.5 times in a second) • Intraframes (I) & Interframes (P- predicted frames)

  8. H.261 Video Coding • Intraframe (I): Macroblock of 4 Y pixels (luminance) and 1 Cr and 1 Cb frame (color difference components). • Interframe (P): difference to reference image is encoded

  9. IETF – SIP (Session Initiation Protocol) • Text Based (like HTTP) • Οντότητες (User Agent, Proxy Server, Redirect Server, Registrar) • SIP διεύθυνση της μορφής user@host • Ίδιες λειτουργίες με Η.323 • Προς το παρόν έχουν υλοποιηθεί συστήματα μετάδοσης φωνής • SDP (Session Description Protocol) για media (audio, video) description

  10. SIP – Session Initiation

  11. SIP- Registration

  12. MGCP – MEGACO/H. 248 • Διαχωρισμός της λειτουργίας ενός gateway σε λειτουργίες σηματοδοσίας και επικοινωνίας (signal – media) • MGCP – πρωτόκολλο επικοινωνίας μεταξύ του Media Gateway Controller και του Media Gateway • Εξέλιξη του MGCP είναι το MEGACO/H.248 (συνεργασία IETF και ITU)

  13. Ποιότητα Υπηρεσίας • Κωδικοποίηση Φωνής • G.711 (64Kbps) • G.729 (8Kbps) • G.723.1 (6,4/5,3 Kbps) • Μηχανισμοίπροτεραιότητας • Integrated Services (IntServ) • Differentiated Services (DiffServ)

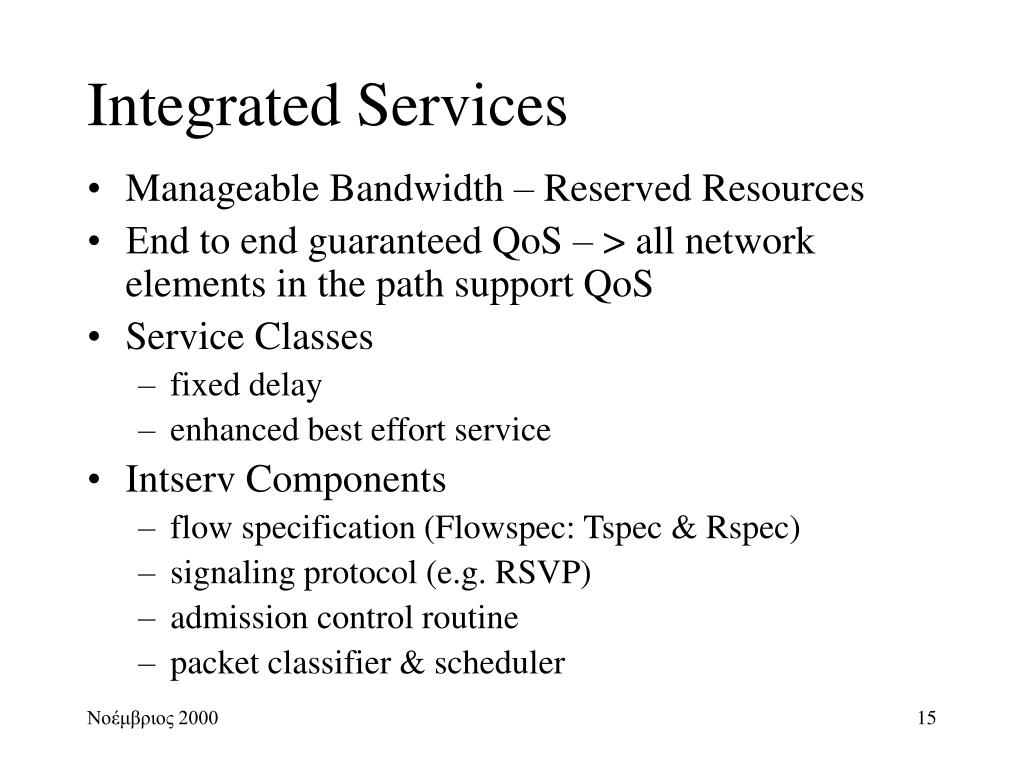

  14. Integrated Services • Manageable Bandwidth – Reserved Resources • Εnd to end guaranteed QoS – > all network elements in the path support QoS • Service Classes • fixed delay • enhanced best effort service • Intserv Components • flow specification (Flowspec: Tspec & Rspec) • signaling protocol (e.g. RSVP) • admission control routine • packet classifier & scheduler

  15. Differentiated Services I • Range of network services on the basis of performance • Packets are marked with the Diffserv code point (DSCP) field in the header to specify the Per Hope Behavior • At network boundaries sophisticated operations are needed • Scalability – complexity in the boundary devices

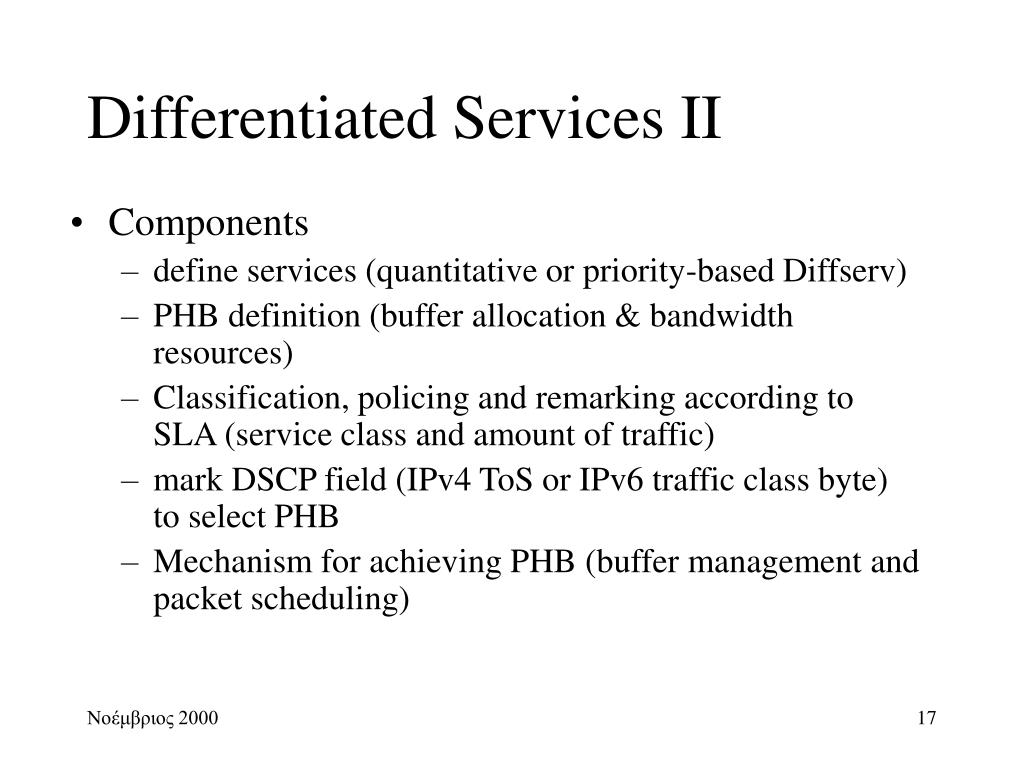

  16. Differentiated Services II • Components • define services (quantitative or priority-based Diffserv) • PHB definition (buffer allocation & bandwidth resources) • Classification, policing and remarking according to SLA (service class and amount of traffic) • mark DSCP field (IPv4 ToS or IPv6 traffic class byte) to select PHB • Mechanism for achieving PHB (buffer management and packet scheduling)

  17. Supplementary Services • ITU H.450 (σε σχέση με την Η.323) για • Call Transfer H.450.2 • Call Diversion H.450.3 • Call Hold H.450.4 • Call Park & Pickup H.450.5 • Call Waiting H.450.6 • Message Waiting Indication H.450.7 • Name Identification H.450.8 • Call Completion H.450.9 • IN υπηρεσίες με Soft SSP (Service Switching Point) TCAP over IP

  18. IN Network Architecture
