◈ 메탈다인 NVH A 값 개선 진행 사항 및 테스트

◈ 메탈다인 NVH A 값 개선 진행 사항 및 테스트. ◈ 첨부 –1. 메탈다인 NVH A 값 샘플 테스트 _2011.10.10. ◈ 조건 1 : 호빙 (DIC), 브러쉬 (DKM), 세이빙 (DKM) ⇒ Large & Small 모두 적용 - A 값 평균 2.56 수준 ( 4 set ). ◈ 조건 2 : 호빙 (DIC), 브러쉬 (DIC), 세이빙 (DKM) ⇒ Large & Small 모두 적용 - A 값 평균 3.30 수준 ( 25 set ).

brody-wyatt
Download Presentation

◈ 메탈다인 NVH A 값 개선 진행 사항 및 테스트

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

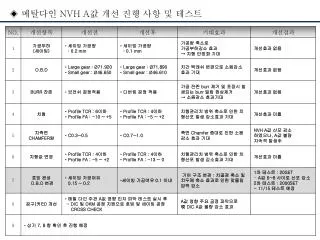

  1. ◈ 메탈다인 NVH A값 개선 진행 사항 및 테스트

  2. ◈ 첨부–1. 메탈다인 NVH A값 샘플 테스트_2011.10.10 ◈ 조건 1: 호빙(DIC), 브러쉬(DKM), 세이빙(DKM) ⇒ Large & Small 모두 적용 - A값 평균 2.56 수준 ( 4 set ) ◈ 조건 2: 호빙(DIC), 브러쉬(DIC), 세이빙(DKM) ⇒ Large & Small 모두 적용 - A값 평균 3.30 수준 ( 25 set ) ◈ 조건 3: 호빙(DIC), 브러쉬(DIC), 세이빙(DIC) : LEAD CRN(리드 크라운량) 증대 (1수준 → 3수준) : Small gear만 적용 (Large gear 기존 양산품 적용) - A값 평균 3.77 수준 ( Small 10ea) 2011.10.10 주간 NVH A값 현황(테스트품) 조건3 조건1 조건2

  3. ◈ 첨부-2. 메탈다인 NVH A값 샘플 테스트_2011.11.07 ◈ 조건 1: 치외경 하한치 가공제품 ⇒ LARGE GEAR : Ø70.72 ~ 70.73 SMALL GEAR : Ø46.44 ~ 46.45 - A값 평균 6.46 (MAX : 12.03, MIN : 4.55) ◈ 조건 2: RUN-OUT 0.015~0.025 선별제품 (SPEC : 0.025) - A값 평균 6.47 (MAX : 11.24, MIN : 3.49) ◈ 조건 3: 치형 변경품 (PROFILE FA변경) ⇒ LARGE GEAR : FA -2~-5 SMALL GEAR : FA -10 이하 - A값 평균 7.50 (MAX : 13.4, MIN : 5.17) ◈ 조건 4: 불량반출 LOT 재투입 ⇒ LARGE GEAR : 11/2 생산 LOT SMALL GEAR : 10/3 생산 LOT(반출LOT) - A값 평균 6.91 (MAX : 10.7, MIN : 2.08) ◈ 추후 치골경 및 치두께 변경품으로 테스트 예정임(일정 협의후) 2011.11.07 NVH A값 테스트 결과 조건1 조건2 조건3 조건4 12

  4. ◈ 첨부-3. 제품 비교 (치골부 형상 및 DATA) 도해 ② ① O.B.D ② 치골경 ③ 치높이 ① ③

  5. ◈ 첨부-3. 샘플 테스트 사양 도해 ③ ① O.B.D(호빙완성) ② O.B.D(세이빙완성) ③ 치골경 ① ②

  6. ◈ 첨부-3. 메탈다인 NVH A값 샘플 테스트_2011.11.10 ◈ 조건 1: 치골경 축소 및 치높이 증대 - A값 평균 6.32 (MAX : 7.3, MIN : 4.46) ◈ 조건 2: 구형 호브 가공 제품 - A값 평균 10.78 (MAX : 15.8, MIN : 7.79) ◈ 조건 3: 외경 SPEC 미달품(SPEC 대비 -0.05) - A값 평균 8.68 (MAX : 10.4, MIN : 6.72) 2011.11.10 NVH A값 테스트 결과 조건1 조건2 조건3 12
