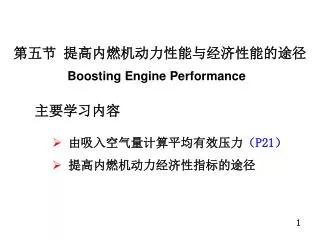

由吸入空气量计算平均有效压力(P21) 提高内燃机动力经济性指标的途径 第五节 提高内燃机动力性能与经济性能的途径 Boosting Engine Performance 主要学习内容
一、由吸入空气量计算平均有效压力 目的:导出平均有效压力与一些热力学参数之间的关系,从而明确提高平均有效压力的技术措施 示功图→Wi → pmi (Pi) 已有产品 试验→Ttq,n →pme (Pe) 新产品 pme=? =f(?,?,?,….,?), ↑pme措施 paper engine 充量系数φc 过量空气系数φa
新鲜空气量而非混合气量 1. 充量系数/Volumetric Efficiency: φc • 定义: • 每循环吸入气缸的空气量换算成进气管状态(ps,Ts)的体积V1与活塞排量Vs的比值 • φc=每循环实际进气质量/理论进气质量 • 理论: • 实际:残余废气膨胀、进气管有阻力、缸壁对缸内加热 • 物理意义:表征实际换气过程进行完善程度 • φc的确定方法: • 实测m1(热线、孔板、层流、涡列流量计)(质量流量法) • 进气管状态(ps,Ts)
2. 过量空气系数/Excessive air coefficient,φa 定义:燃烧1kg燃料的实际空气量与理论空气量之比 物理意义:反映混合气形成和燃烧完善程度及整机性能 柴油机: φa>1,希望↓φa, 非增压,受混合气形成和燃烧完善程度限制 增压, 受热负荷限制 汽油机:EFI+TWC,φa=1附近 φa>1→经济性 φa<1→动力性(0.8-0.9,燃烧速率快、功率大)
其他表示燃烧时空气量和燃料量之比的参数 Air Fuel Ratio φa的确定 : 可由废气分析法或用仪器直接测得 也可由测得的耗油量及耗气量求得 Aa为每小时进入气缸空气质量流量;B为每小时耗油量 2. 过量空气系数(续)
吸入空气量: 循环供油量: 循环放热量: 指示功: 平均指示压力: 平均有效压力: 3. 平均有效压力计算公式的推导 建立了动力性能和经济性能指标等一系列参数之间的关系,是分析发动机性能的一个重要依据
4、由平均有效压力计算有效功率,Pe 5、由平均有效压力计算升功率,PL 6、发动机的经济性(燃油消耗率)
二、提高内燃机动力经济性指标的途径 • 增加排量:i, Vs • 采用增压技术:ρs • 合理组织燃烧过程: ηit、фa • 改善换气过程 : фc • 提高发动机的转速 :n • 提高内燃机的机械效率:ηm • 采用二冲程提高升功率: τ
原理:↑ρs,当φa不变→pme, PL按比例增长→↑ηm →↓be 柴油机上广泛采用排气涡轮增压器,可采用高增压,柴油机的pme已超过3 MPa,me可降低到2kg/kW以下 汽油机受爆燃限制,增压压力不宜过高,功率的提高也仅在30%~40%之间。 内燃机的增压技术还可以用来恢复在高原使用的内燃机的功率 1. 采用增压技术 2. 合理组织燃烧过程,提高循环指示效率ηit, φa • 原理:↑ηit→↓be, ↑pme,↑PL;↓φa→ ↑pme, PL • 方法:内燃机工作循环热功转换过程入手→掌握各种热力损失的大小、分布及其降低措施,改进内燃机燃烧过程。 • 柴油机:高增压、高转速;需对燃油喷射、混合气形成以及燃烧系统方面进行改进,提高燃烧效率。 • 汽油机:高压缩比、高转速;应用电控汽油喷射、应用稀燃、速燃、层燃等技术及发展缸内直接喷射等,改善燃烧。
原理:1)↑φc,当φa不变→ ↑Pe 2)↓泵气损失→↑Pi、ηit→ ↑Pe, ↓be 方法:改善配气机构、凸轮廓线及管道流体动力性能等。 3. 改善换气过程,提高气缸的充量系数φc 4. 提高发动机的转速 • 原理:↑n→↑单位时间做功次数→↑Pe,↓me。
原理:↑ηm→↑PL,↓be 方法:从工艺、材料、设计上, ↓摩擦损失 ↓附属机构消耗功率 5. 提高内燃机的机械效率ηm 6. 采用二冲程提高升功率 • 原理:↑单位时间做功次数→ ↑Pe(1.5~1.6倍) • 在大型低速船用柴油机和小型风冷汽油机(2kw以下)中二冲程占绝对优势.
1、示功图概念,p-v图、p-φ图;增压与非增压发动机示功图对比分析1、示功图概念,p-v图、p-φ图;增压与非增压发动机示功图对比分析 2、指示指标和有效指标;动力性指标、经济性指标 3、充量系数和过量空气系数; 4、(平均••压力)的概念,公式换算(注意:单位); 5、机械损失、机械效率及其测试方法。 6、PL和be综合表达式的推导及提高发动机动力经济性能途径 第二章要点
