Presentation Transcript

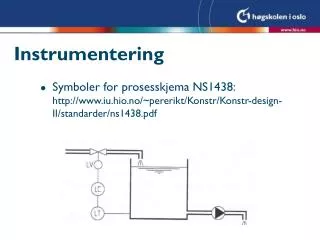

  1. Instrumentering • Symboler for prosesskjema NS1438:http://www.iu.hio.no/~pererikt/Konstr/Konstr-design-II/standarder/ns1438.pdf

  2. Trykkmåling • Trykk er definert som kraft per flateenhet • SI-enheten for trykk er pascal (Pa).Trykk måles i:1bar(kp/cm2)=105kPa(N/m2)=14,5PSI=750,1mmhg • Absolutt trykk er i forhold til vakuum (barometer) • Forskjellen mellom to trykk benevnes ’differansetrykk’

  3. Trykkmåling – eksempler

  4. Trykkmåling – utstyr differansetrykktransmitter trykktransmitter Digitalt manometer

  5. Temperaturmåling • Det finnes en rekke typer sensorer for måling av temperaturen:-termokobler-RTD (Resistance Temperature Detector)-Pt 100 (100 ohm ved 0°)-IC temperature transducer-termistor (NTC/PTC)

  6. Temperaturmåling - termokobler Effekten ble oppdaget av Thomas Seebeck i 1821 Spenningen man får kalles ’Seebeck spenning’

  7. Tempera-turmåling – termo-kobler

  8. Temperaturmåling– Pt100 • Pt100 er en sensor laget av platina. Tallet ’100’ betyr at giveren har en resistans på 100 ohm ved 0°C.For å gjøre om motstandsendringen til en spenning, koples den opp i en ’bro’.

  9. Temperaturmåling – utstyr Pt100 kabelsensor Pt100 temperatursensor(Combitemp) Pt100 temperaturtransmitter

  10. Andre typer sensorer • Strømning • Akustisk • Induktiv/kapasitiv • Optisk • Kraft (strekklapper)

  11. Måleomformer -eksempel Universell måleverdiomformer

  12. Regulatorer
