第九讲

静态代码的可信性分析概述


从静态代码分析动态特性:

机能完整?

易生何病?

什么性格?

道德水准?

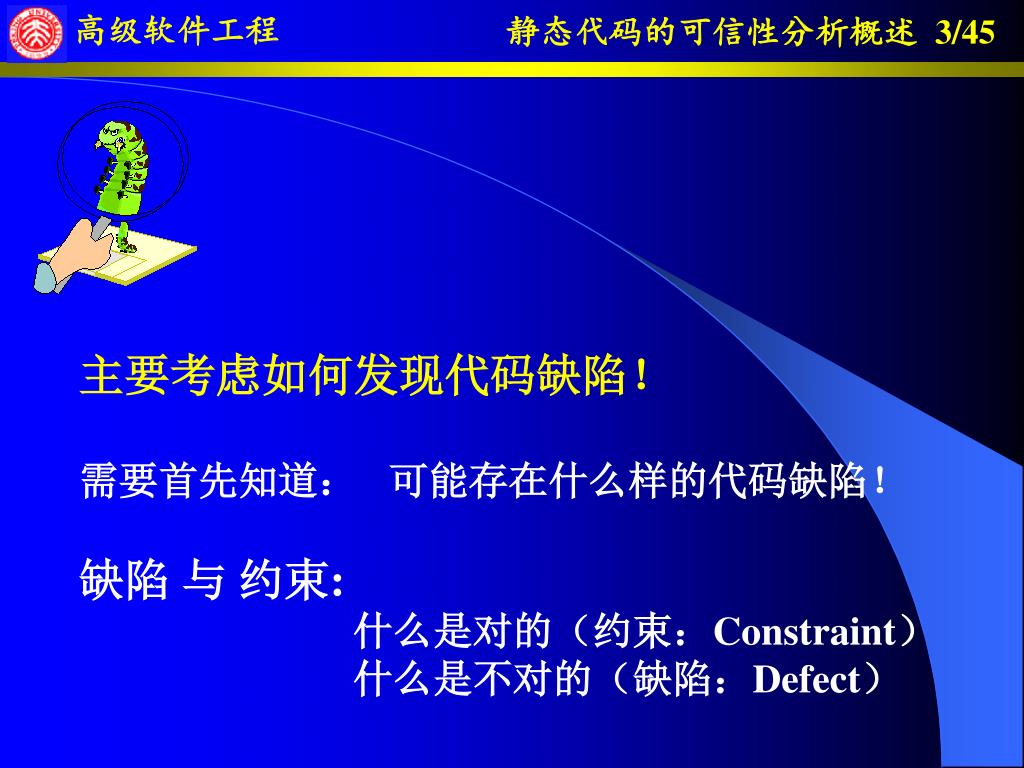

主要考虑如何发现代码缺陷!

需要首先知道: 可能存在什么样的代码缺陷!

缺陷 与 约束:

什么是对的(约束:Constraint)

什么是不对的(缺陷:Defect)


关于代码 你有什么样的先验知识? 如何形式化描述这些知识? 如何使用这些知识查找缺陷?

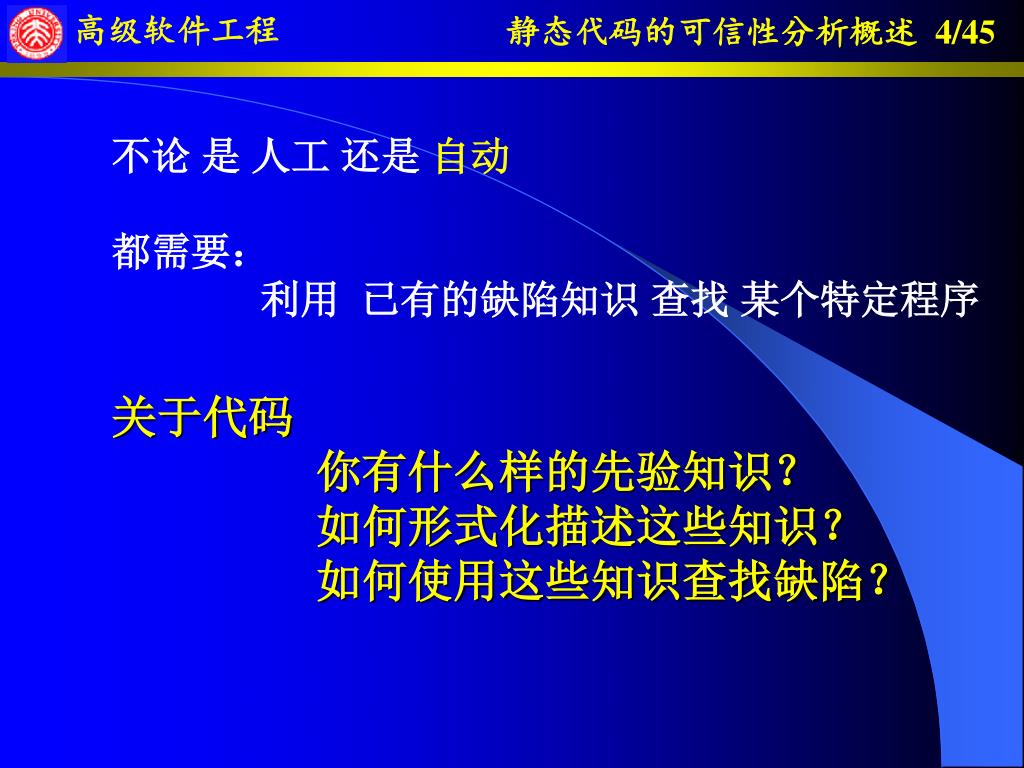

不论 是 人工 还是 自动

都需要:

利用 已有的缺陷知识 查找 某个特定程序

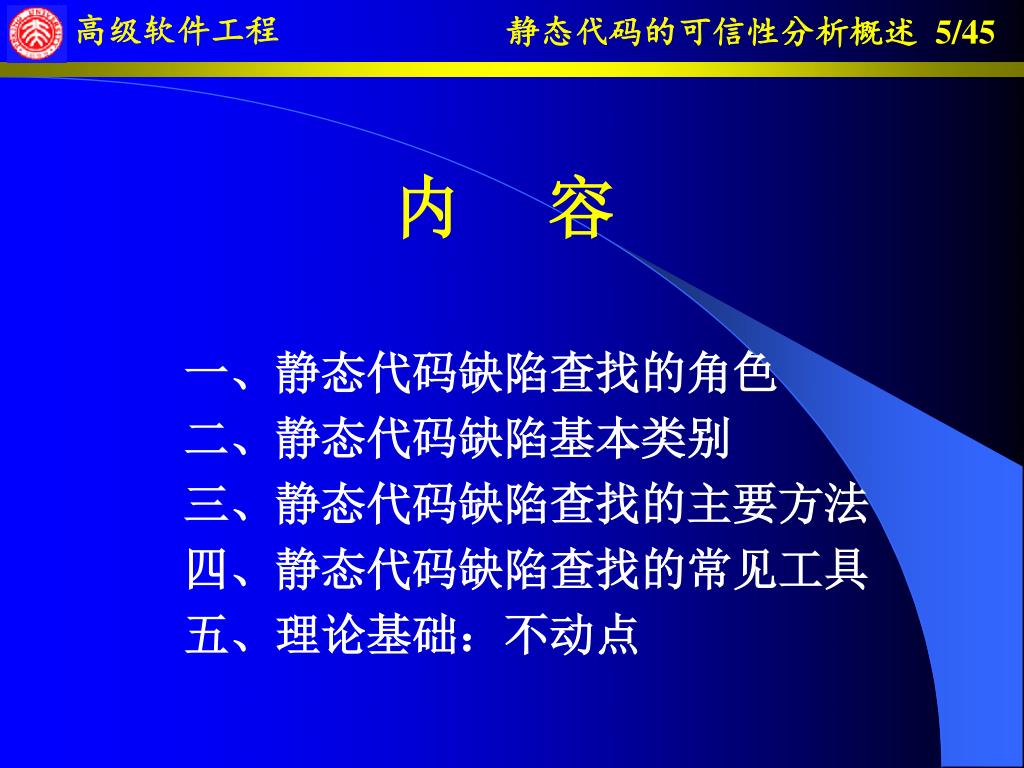

内 容

一、静态代码缺陷查找的角色

二、静态代码缺陷基本类别

三、静态代码缺陷查找的主要方法

四、静态代码缺陷查找的常见工具

五、理论基础:不动点


Product (Artifact)

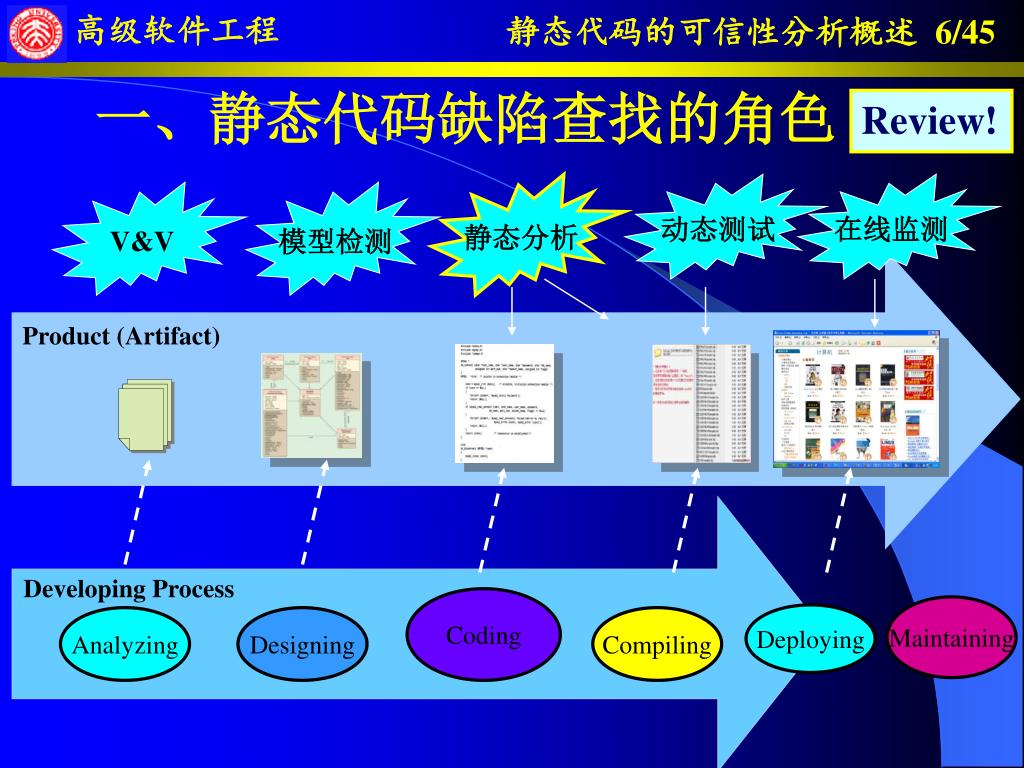

一、静态代码缺陷查找的角色

Review!

静态分析

动态测试

在线监测

V&V

模型检测

Developing Process

Coding

Maintaining

Deploying

Analyzing

Designing

Compiling


动态测试

  • 离线运行程序

  • 应用最广泛的缺陷查找技术

    • 对功能性最有效

    • 工作量大:微软(半数的测试人员?)

    • 自动程度难以提高

  • 基本分类

    • 黑盒

    • 白盒

许多缺陷靠运行很难暴露:死琐等

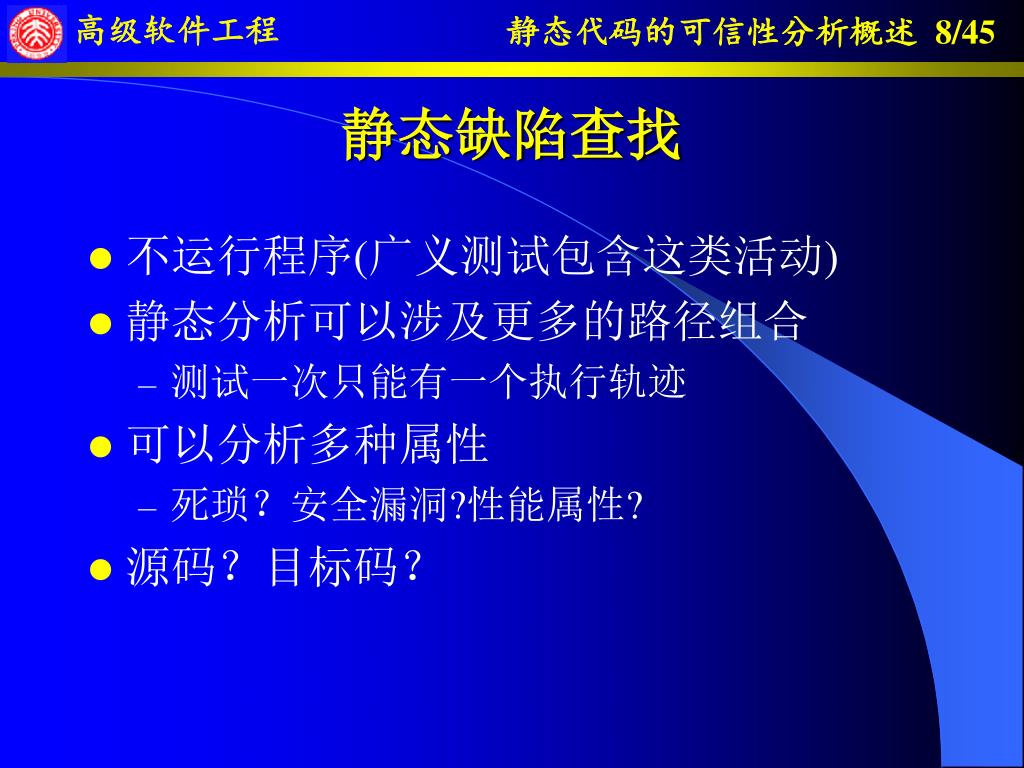

静态缺陷查找

  • 不运行程序(广义测试包含这类活动)

  • 静态分析可以涉及更多的路径组合

    • 测试一次只能有一个执行轨迹

  • 可以分析多种属性

    • 死琐?安全漏洞?性能属性?

  • 源码?目标码?

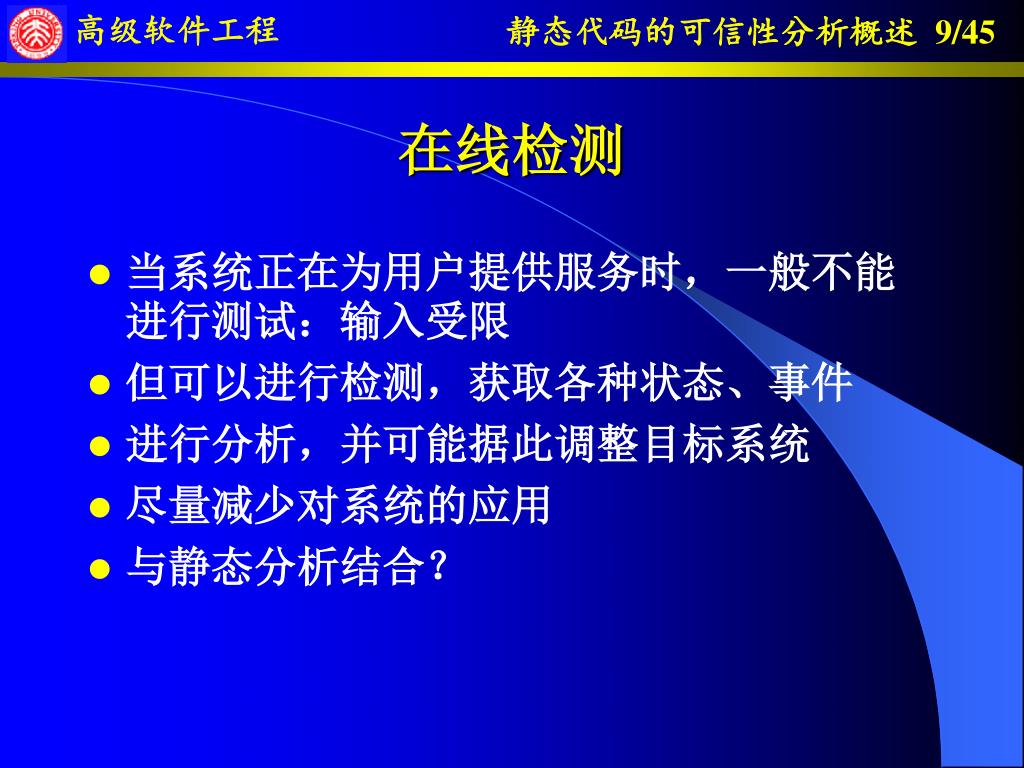

在线检测

  • 当系统正在为用户提供服务时,一般不能进行测试:输入受限

  • 但可以进行检测,获取各种状态、事件

  • 进行分析,并可能据此调整目标系统

  • 尽量减少对系统的应用

  • 与静态分析结合?


二、静态代码缺陷类别

  • 与具体应用“无关”

    • 词法或者语法

    • 共性特性(死锁、空指针、内存泄露、数组越界)

    • 公共库用法(顺序、参数、接口实现,容错,安全)

  • 与具体应用“相关”

    • 类型定义(操作格式,不含其它信息(信息隐藏))

    • 类型约束(调用的顺序、参数值,接口实现)

    • 需求相关(正确)

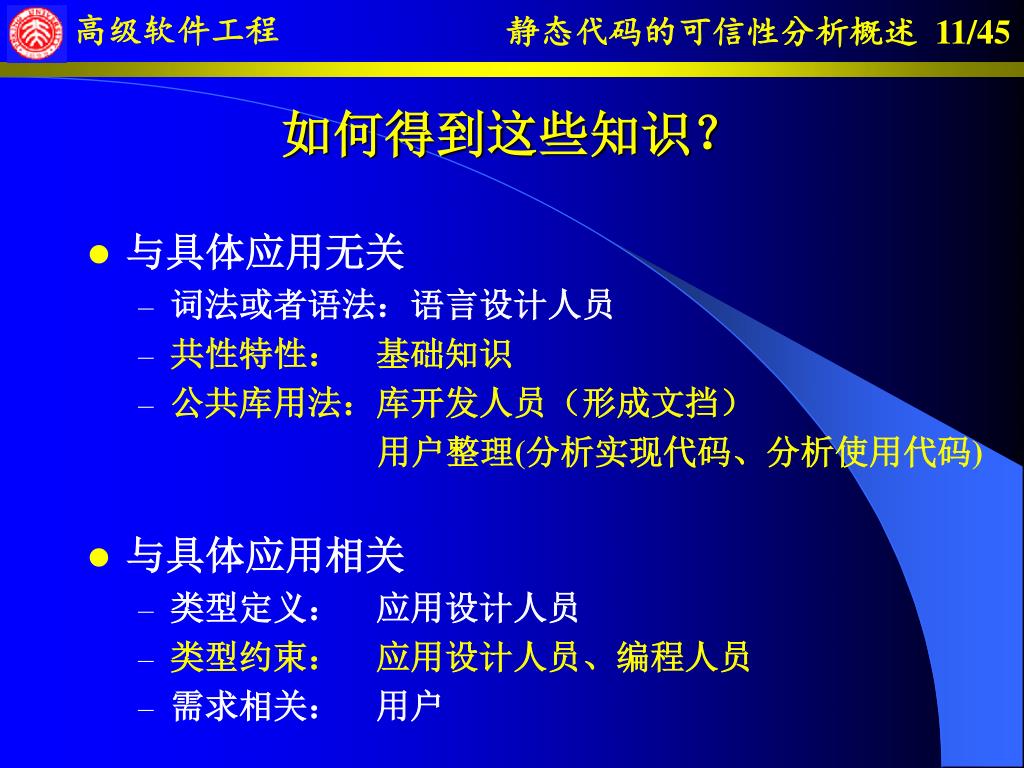

如何得到这些知识?

  • 与具体应用无关

    • 词法或者语法:语言设计人员

    • 共性特性: 基础知识

    • 公共库用法:库开发人员(形成文挡)

      用户整理(分析实现代码、分析使用代码)

  • 与具体应用相关

    • 类型定义: 应用设计人员

    • 类型约束: 应用设计人员、编程人员

    • 需求相关: 用户

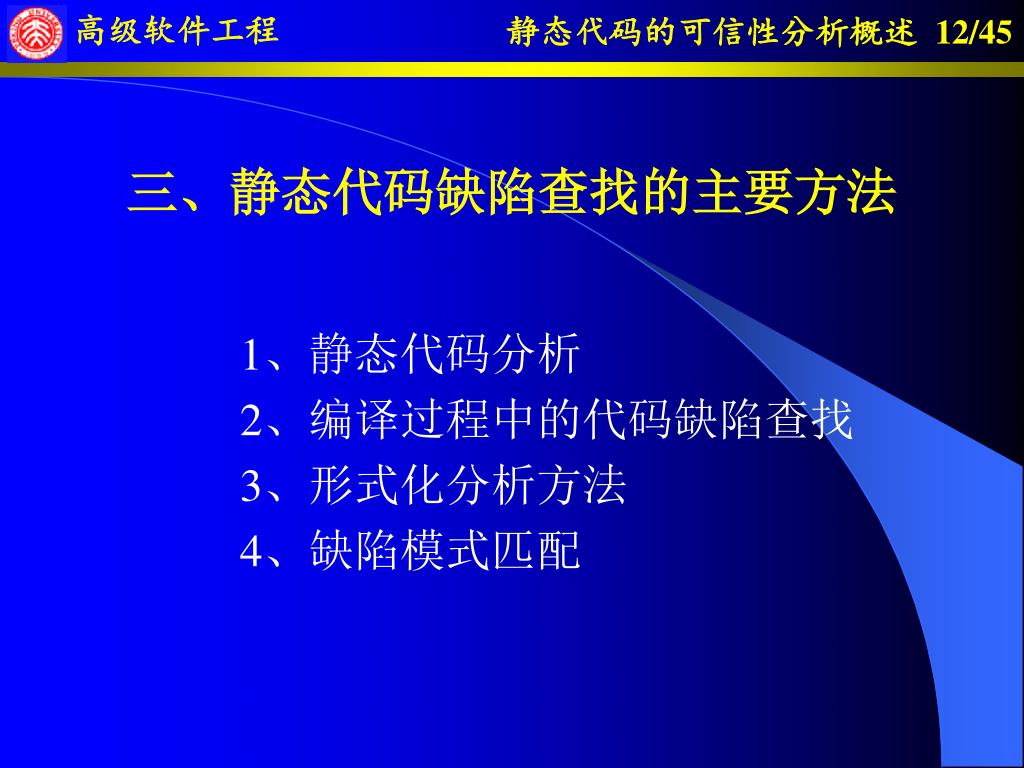

三、静态代码缺陷查找的主要方法

1、静态代码分析

2、编译过程中的代码缺陷查找

3、形式化分析方法

4、缺陷模式匹配


1、静态代码分析

  • 静态代码缺陷查找属于静态代码分析的范畴

  • 静态代码分析是在不运行代码的前提下,获取关于程序信息的过程

  • 静态代码分析还可以用于

    • 获取设计结构

    • 理解代码功能

    • 演化代码

    • ……

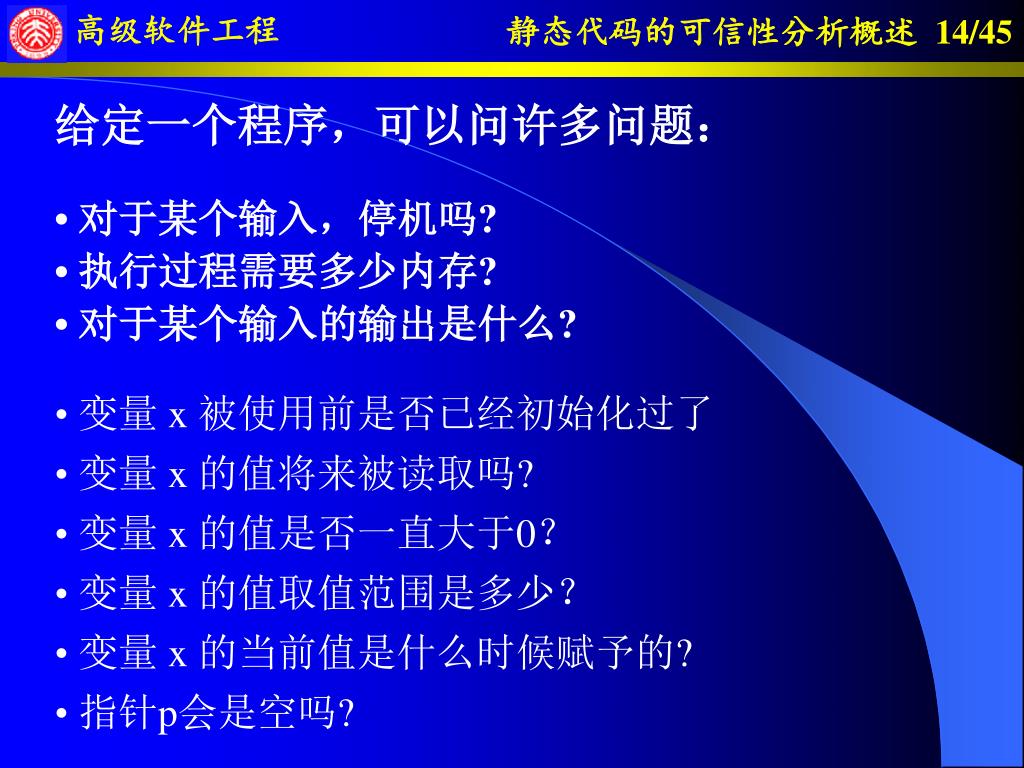

给定一个程序,可以问许多问题:

• 对于某个输入,停机吗?

• 执行过程需要多少内存?

• 对于某个输入的输出是什么?

• 变量 x 被使用前是否已经初始化过了

• 变量 x 的值将来被读取吗?

• 变量 x 的值是否一直大于0?

• 变量 x 的值取值范围是多少?

• 变量 x 的当前值是什么时候赋予的?

• 指针p会是空吗?

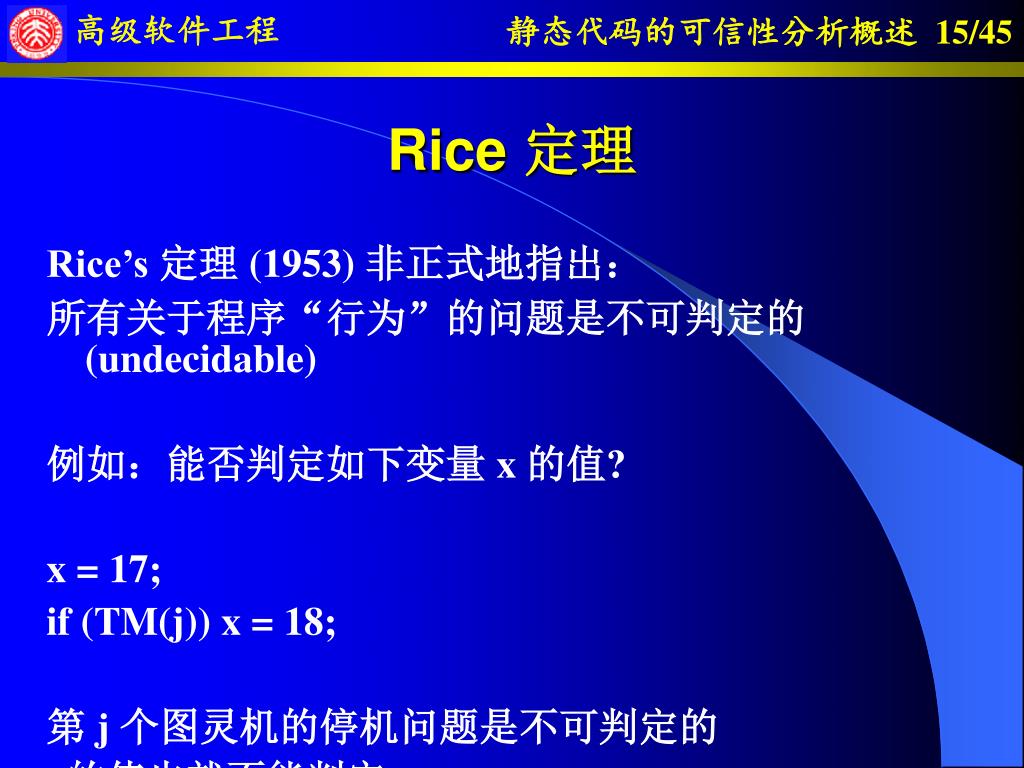

Rice 定理

Rice’s 定理 (1953) 非正式地指出:

所有关于程序“行为”的问题是不可判定的(undecidable)

例如:能否判定如下变量 x 的值?

x = 17;

if (TM(j)) x = 18;

第 j 个图灵机的停机问题是不可判定的

x的值也就不能判定

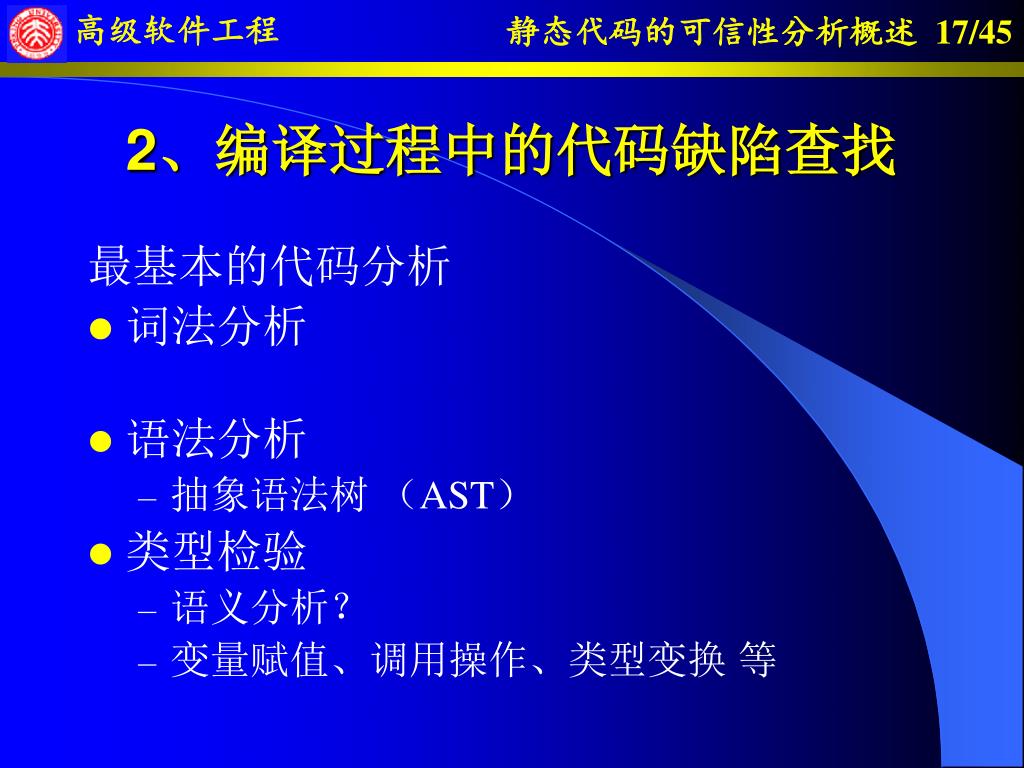

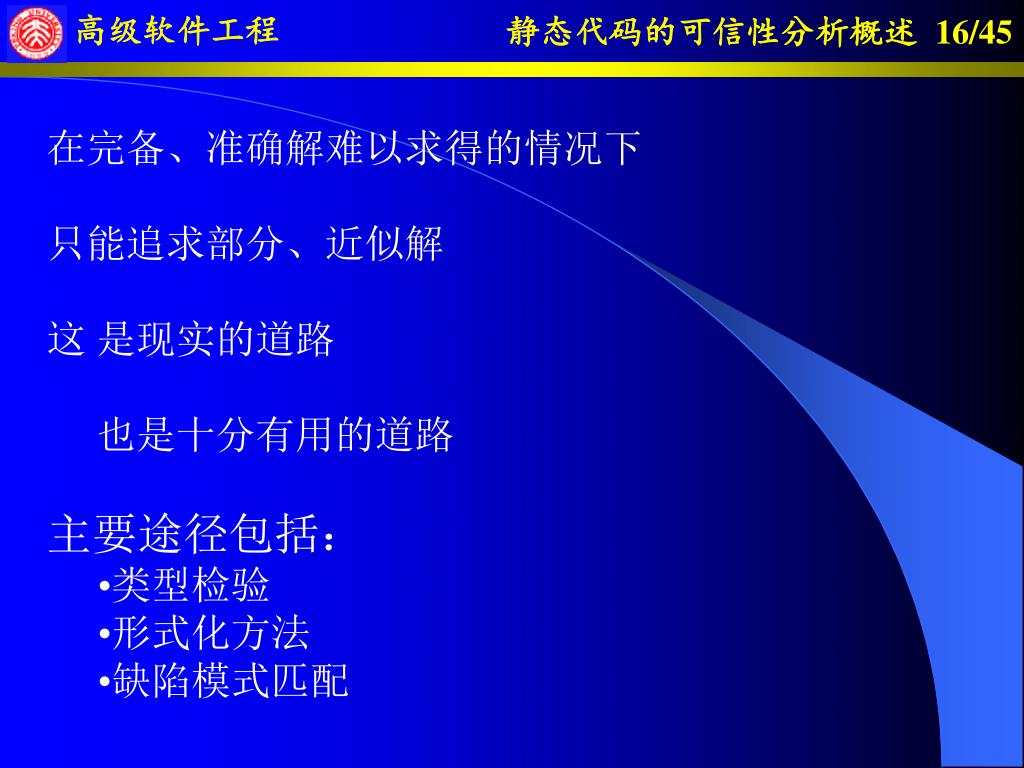

2、编译过程中的代码缺陷查找

最基本的代码分析

  • 词法分析

  • 语法分析

    • 抽象语法树 (AST)

  • 类型检验

    • 语义分析?

    • 变量赋值、调用操作、类型变换 等

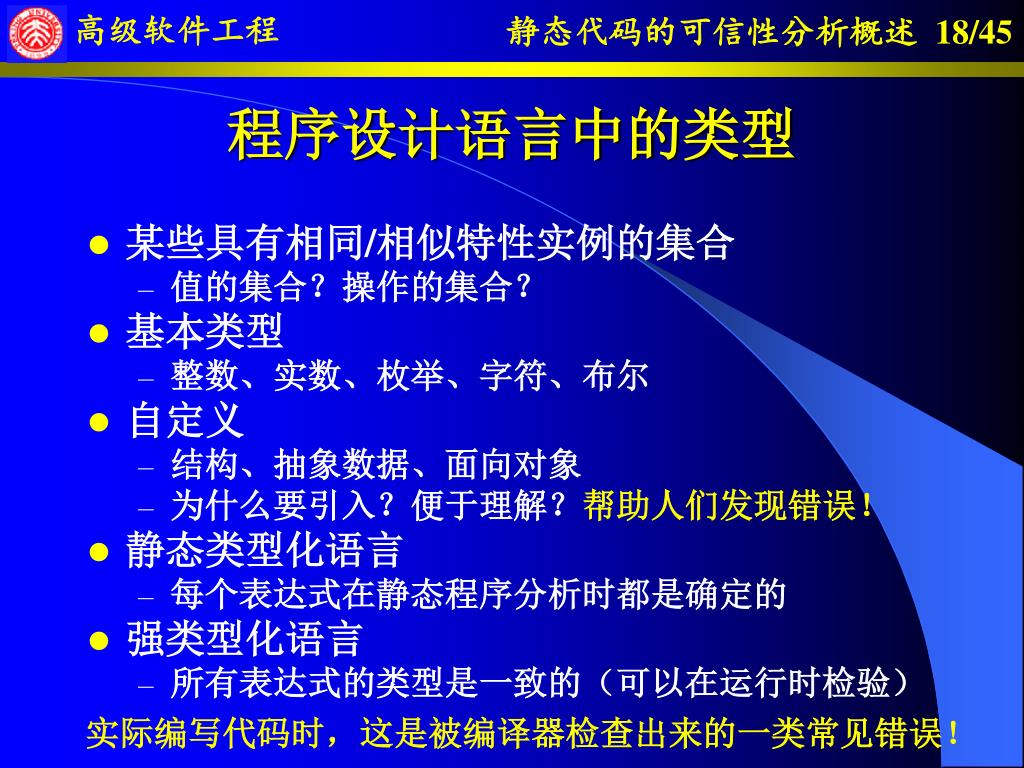

程序设计语言中的类型

  • 某些具有相同/相似特性实例的集合

    • 值的集合?操作的集合?

  • 基本类型

    • 整数、实数、枚举、字符、布尔

  • 自定义

    • 结构、抽象数据、面向对象

    • 为什么要引入?便于理解?帮助人们发现错误!

  • 静态类型化语言

    • 每个表达式在静态程序分析时都是确定的

  • 强类型化语言

    • 所有表达式的类型是一致的(可以在运行时检验)

实际编写代码时,这是被编译器检查出来的一类常见错误!

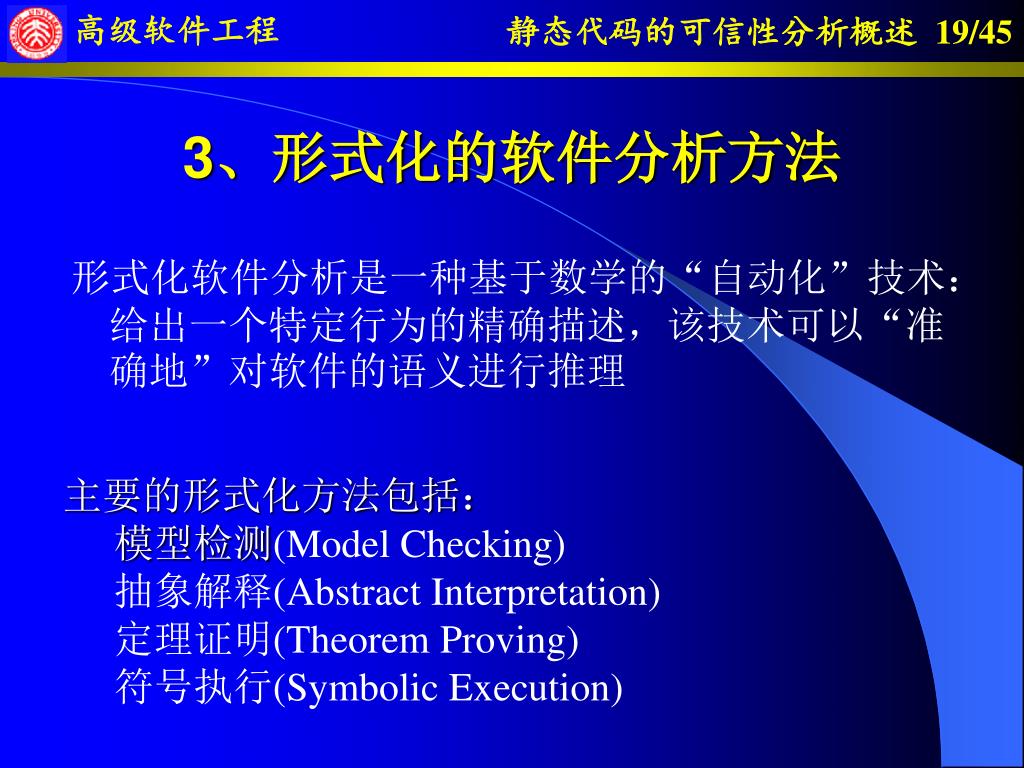

3、形式化的软件分析方法

形式化软件分析是一种基于数学的“自动化”技术:给出一个特定行为的精确描述,该技术可以“准确地”对软件的语义进行推理

  • 主要的形式化方法包括:

    • 模型检测(Model Checking)

    • 抽象解释(Abstract Interpretation)

    • 定理证明(Theorem Proving)

    • 符号执行(Symbolic Execution)

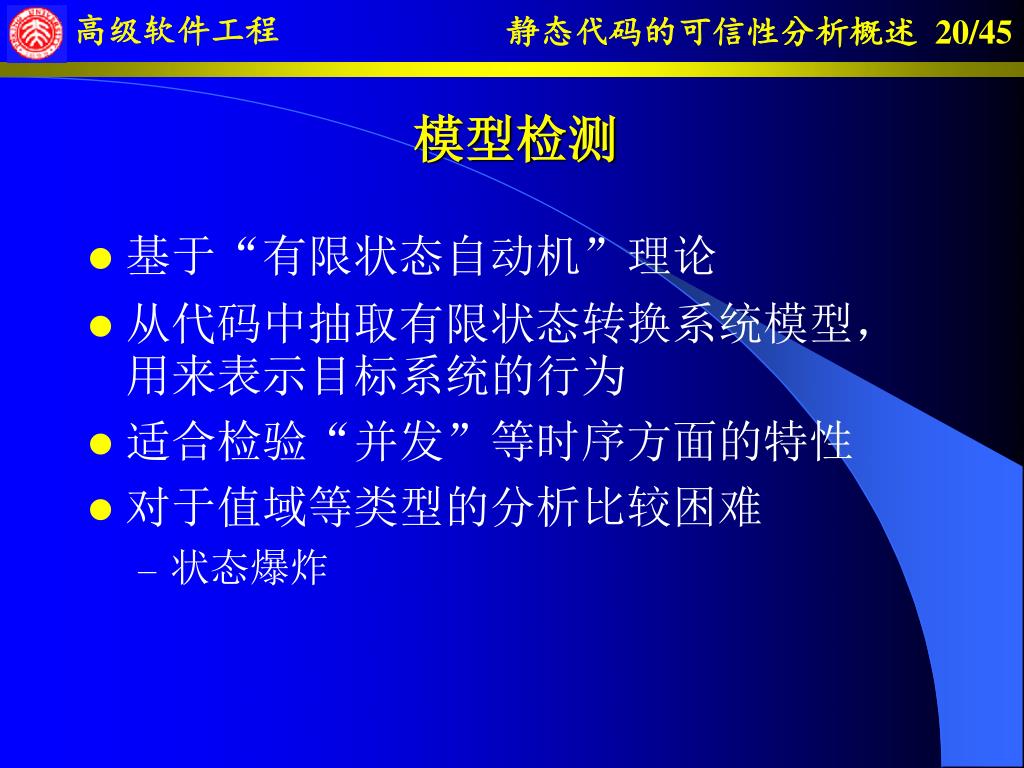

模型检测

  • 基于“有限状态自动机”理论

  • 从代码中抽取有限状态转换系统模型,用来表示目标系统的行为

  • 适合检验“并发”等时序方面的特性

  • 对于值域等类型的分析比较困难

    • 状态爆炸


抽象解释

  • 一种基于“格”理论的框架

  • 许多形式化分析方法都可以被涵盖其中

  • 主要适合 数据流分析(Data Flow Analysis)

    • 尤其是对循环、递归等

  • 主要思想是对代码进行“近似”,将不可判定问题进行模拟

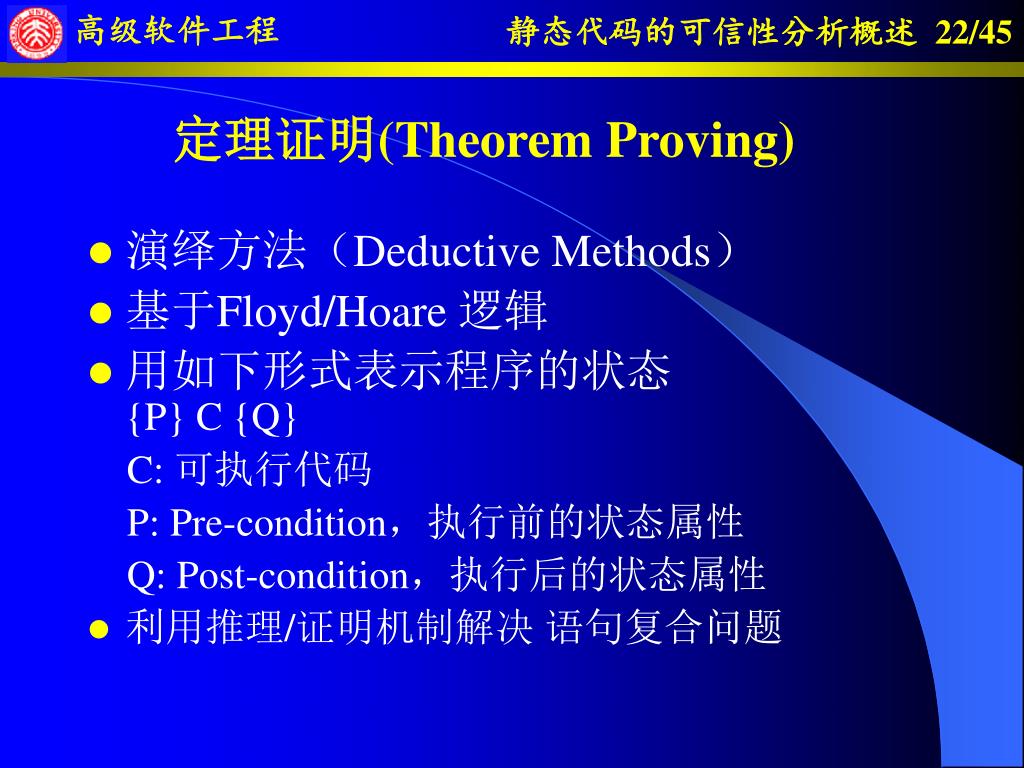

Theorem proving
定理证明(Theorem Proving)

  • 演绎方法(Deductive Methods)

  • 基于Floyd/Hoare 逻辑

  • 用如下形式表示程序的状态{P} C {Q}

    C: 可执行代码

    P: Pre-condition,执行前的状态属性

    Q: Post-condition,执行后的状态属性

  • 利用推理/证明机制解决 语句复合问题

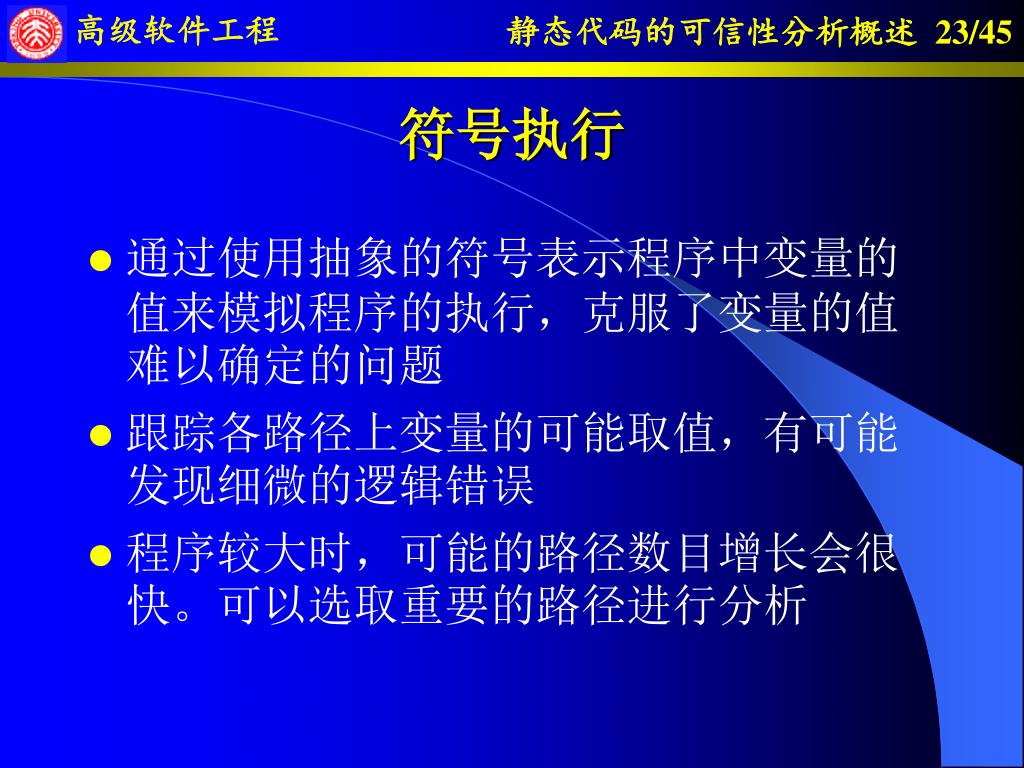

符号执行

  • 通过使用抽象的符号表示程序中变量的值来模拟程序的执行,克服了变量的值难以确定的问题

  • 跟踪各路径上变量的可能取值,有可能发现细微的逻辑错误

  • 程序较大时,可能的路径数目增长会很快。可以选取重要的路径进行分析

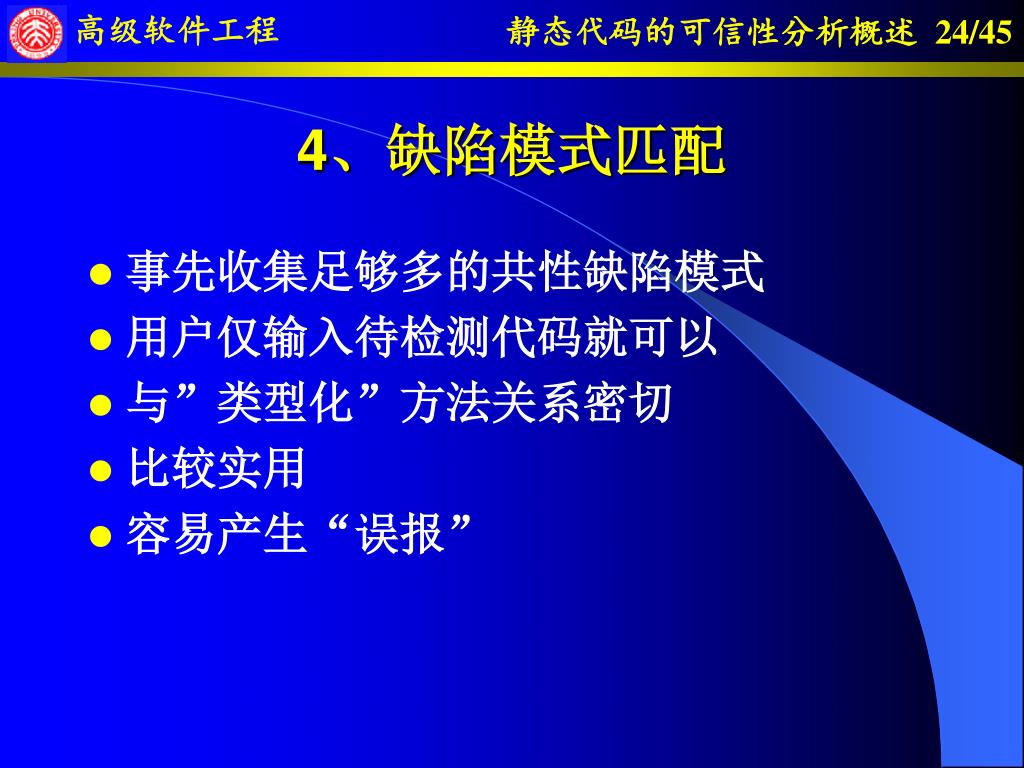

4、缺陷模式匹配

  • 事先收集足够多的共性缺陷模式

  • 用户仅输入待检测代码就可以

  • 与”类型化”方法关系密切

  • 比较实用

  • 容易产生“误报”

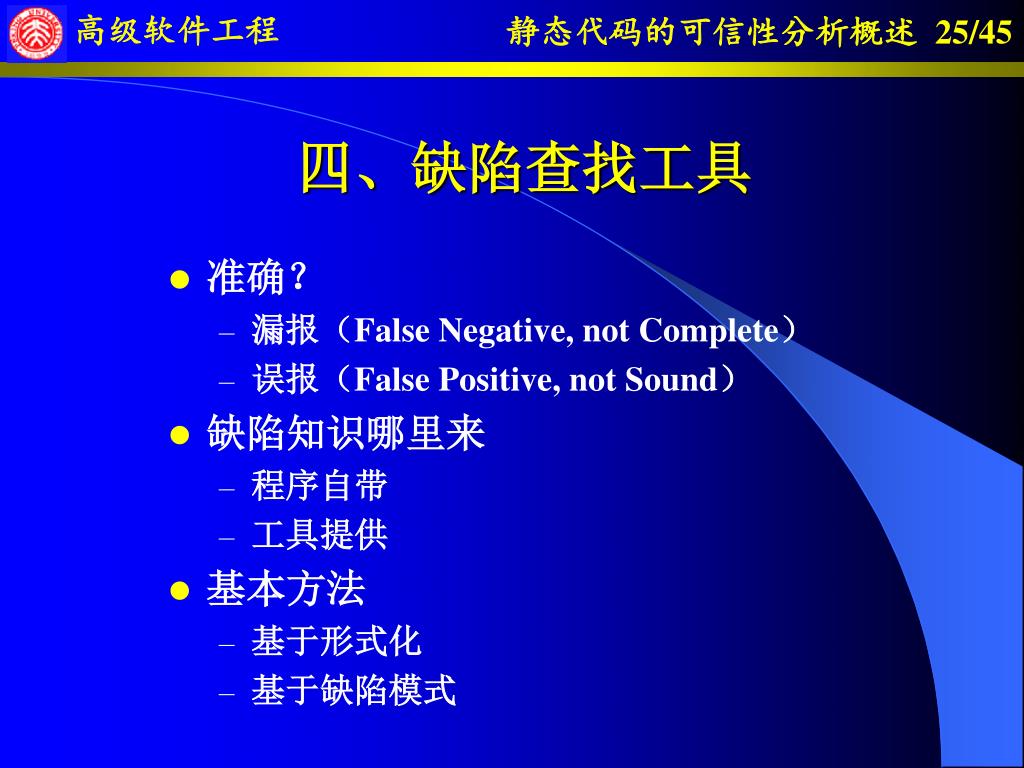

四、缺陷查找工具

  • 准确?

    • 漏报(False Negative, not Complete)

    • 误报(False Positive, not Sound)

  • 缺陷知识哪里来

    • 程序自带

    • 工具提供

  • 基本方法

    • 基于形式化

    • 基于缺陷模式

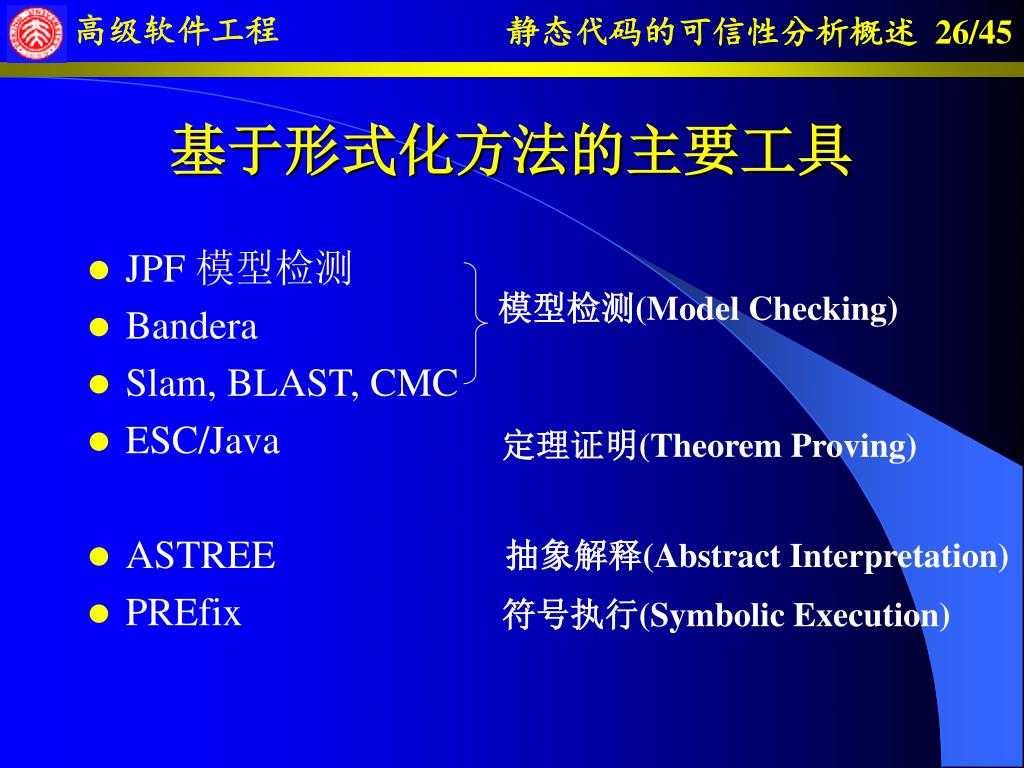

基于形式化方法的主要工具

  • JPF 模型检测

  • Bandera

  • Slam, BLAST, CMC

  • ESC/Java

  • ASTREE

  • PREfix

模型检测(Model Checking)

定理证明(Theorem Proving)

抽象解释(Abstract Interpretation)

符号执行(Symbolic Execution)

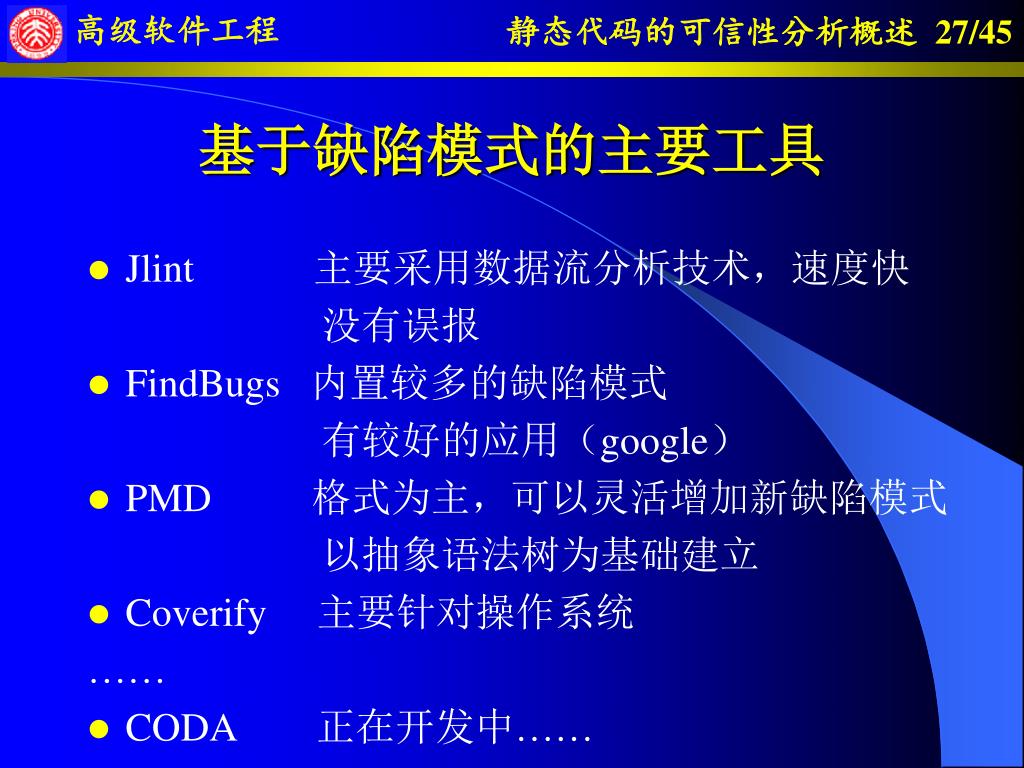

基于缺陷模式的主要工具

  • Jlint 主要采用数据流分析技术,速度快

    没有误报

  • FindBugs 内置较多的缺陷模式

    有较好的应用(google)

  • PMD 格式为主,可以灵活增加新缺陷模式

    以抽象语法树为基础建立

  • Coverify 主要针对操作系统

    ……

  • CODA 正在开发中……

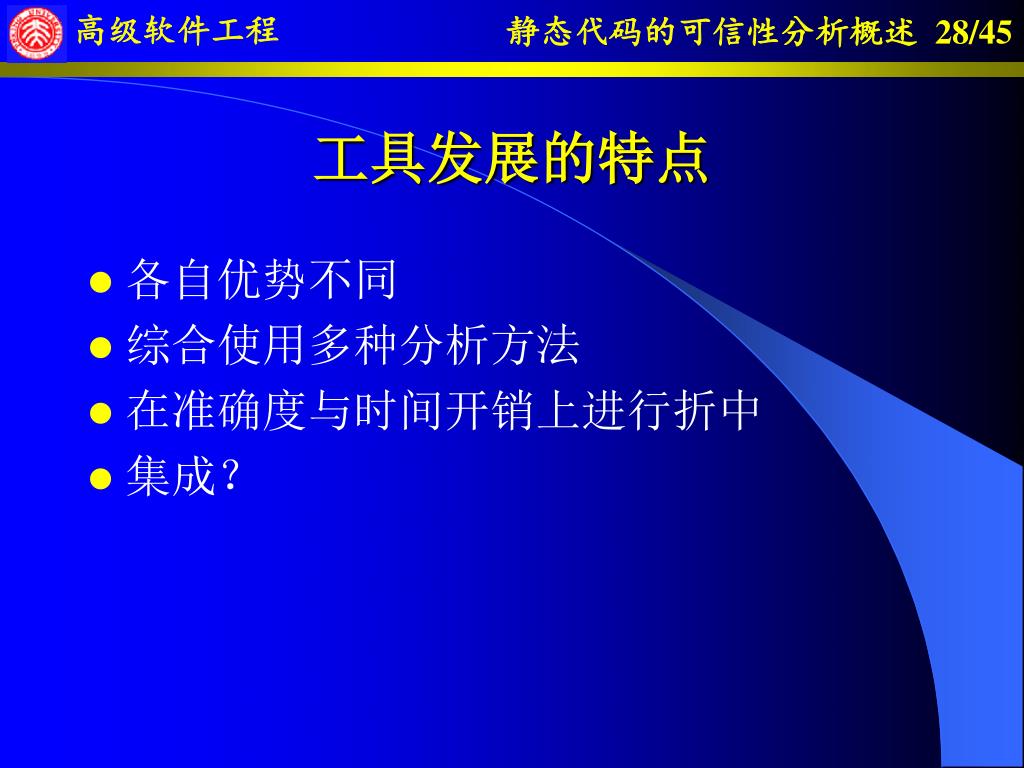

工具发展的特点

  • 各自优势不同

  • 综合使用多种分析方法

  • 在准确度与时间开销上进行折中

  • 集成?


新的编程范型?

  • 扩展类型思路

  • 携带检验信息(头文件与配置文件)

    • Java Annotation


五、理论基础:不动点

1、偏序

2、格

3、不动点


1 partial order

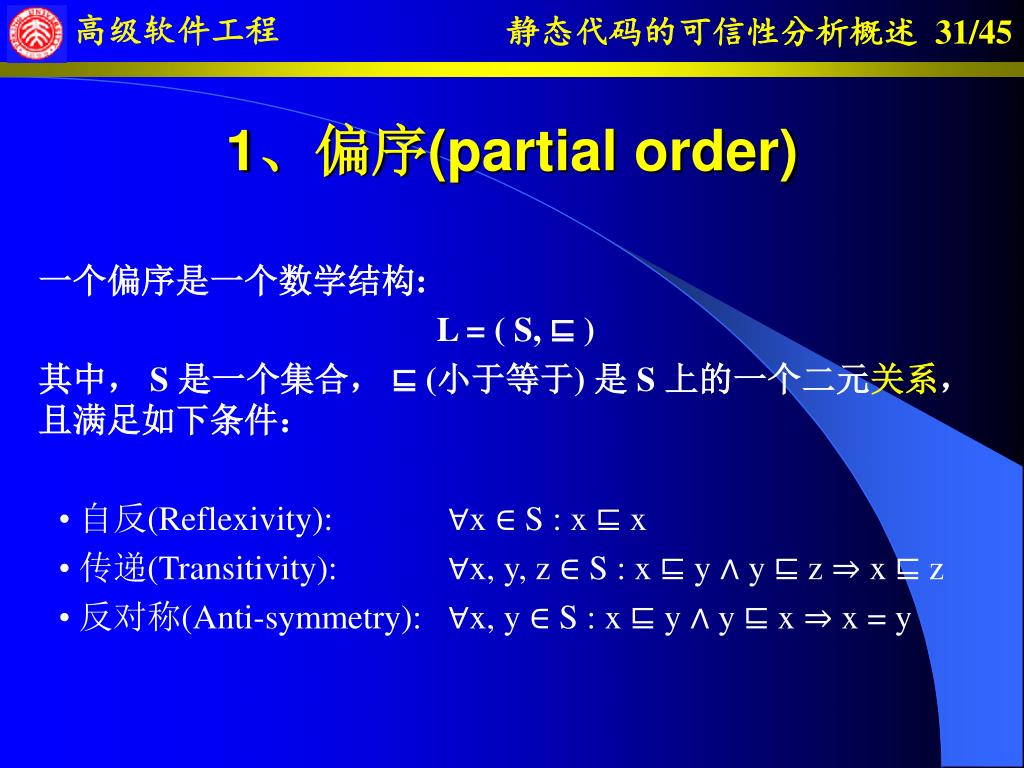

1、偏序(partial order)

一个偏序是一个数学结构:

L = ( S, ⊑ )

其中, S 是一个集合, ⊑ (小于等于) 是 S 上的一个二元关系,且满足如下条件:

• 自反(Reflexivity): ∀x ∈ S : x ⊑ x

• 传递(Transitivity): ∀x, y, z ∈ S : x ⊑ y ∧ y ⊑ z ⇒ x ⊑ z

• 反对称(Anti-symmetry): ∀x, y ∈ S : x ⊑ y ∧ y ⊑ x ⇒ x = y

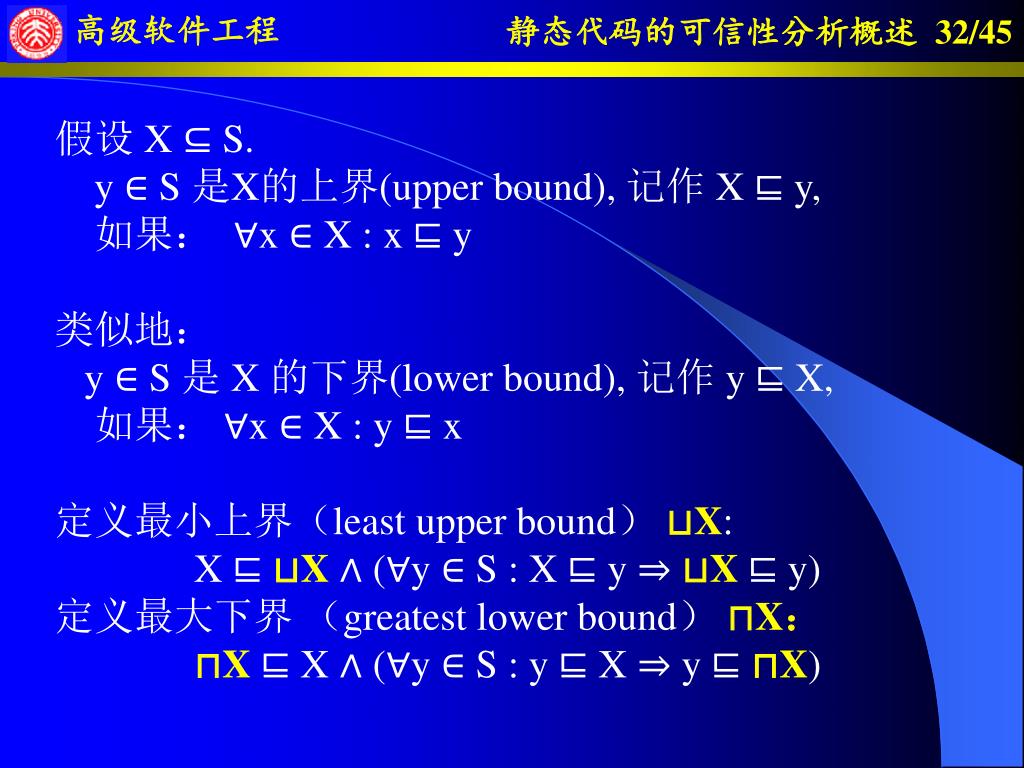

假设 X ⊆ S.

y ∈ S 是X的上界(upper bound), 记作 X ⊑ y,

如果: ∀x ∈ X : x ⊑ y

类似地:

y ∈ S 是 X 的下界(lower bound), 记作 y ⊑ X,

如果: ∀x ∈ X : y ⊑ x

定义最小上界(least upper bound) ⊔X:

X ⊑ ⊔X ∧ (∀y ∈ S : X ⊑ y ⇒ ⊔X ⊑ y)

定义最大下界 (greatest lower bound) ⊓X:

⊓X ⊑ X ∧ (∀y ∈ S : y ⊑ X ⇒ y ⊑ ⊓X)


2 lattice

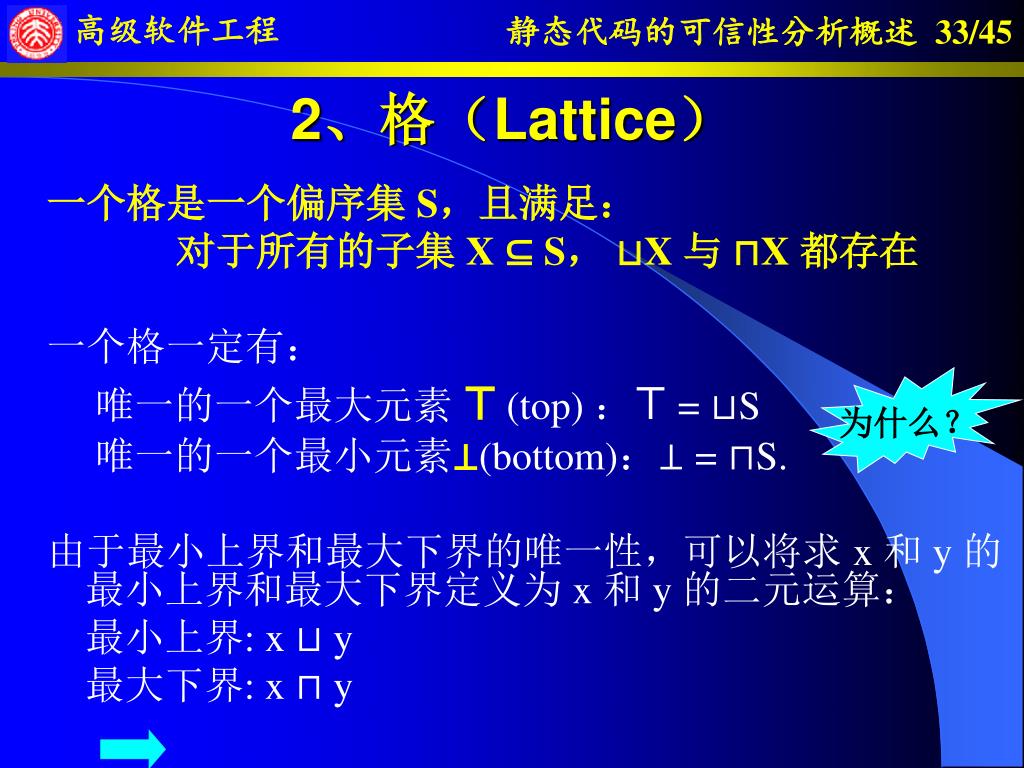

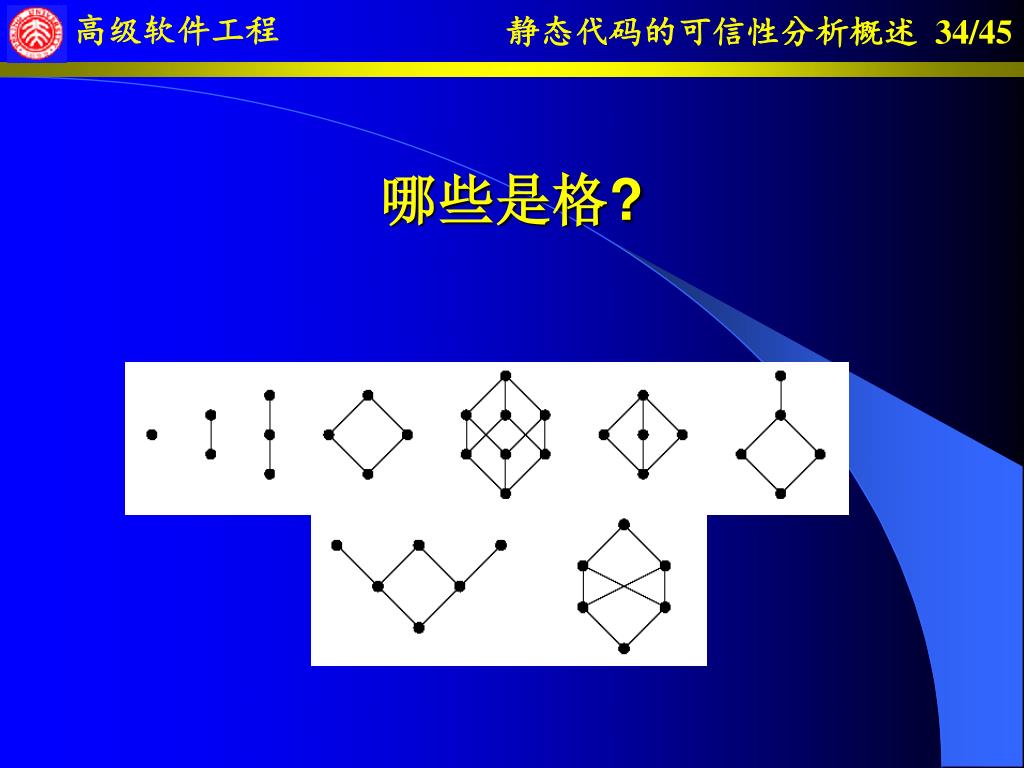

2、格(Lattice)

一个格是一个偏序集 S,且满足:

对于所有的子集 X ⊆ S, ⊔X 与 ⊓X 都存在

一个格一定有:

唯一的一个最大元素 ⊤(top) :⊤= ⊔S

唯一的一个最小元素⊥(bottom):⊥ = ⊓S.

由于最小上界和最大下界的唯一性,可以将求 x 和 y 的最小上界和最大下界定义为 x 和 y 的二元运算:

最小上界: x ⊔ y

最大下界: x ⊓ y

为什么?



格的高度是从⊥ 到 ⊤ 的最长路径。

例如:上面幂集格的高度是4。

一般地:格 (2A,⊆) 的高度是 |A|.


3 fixed points

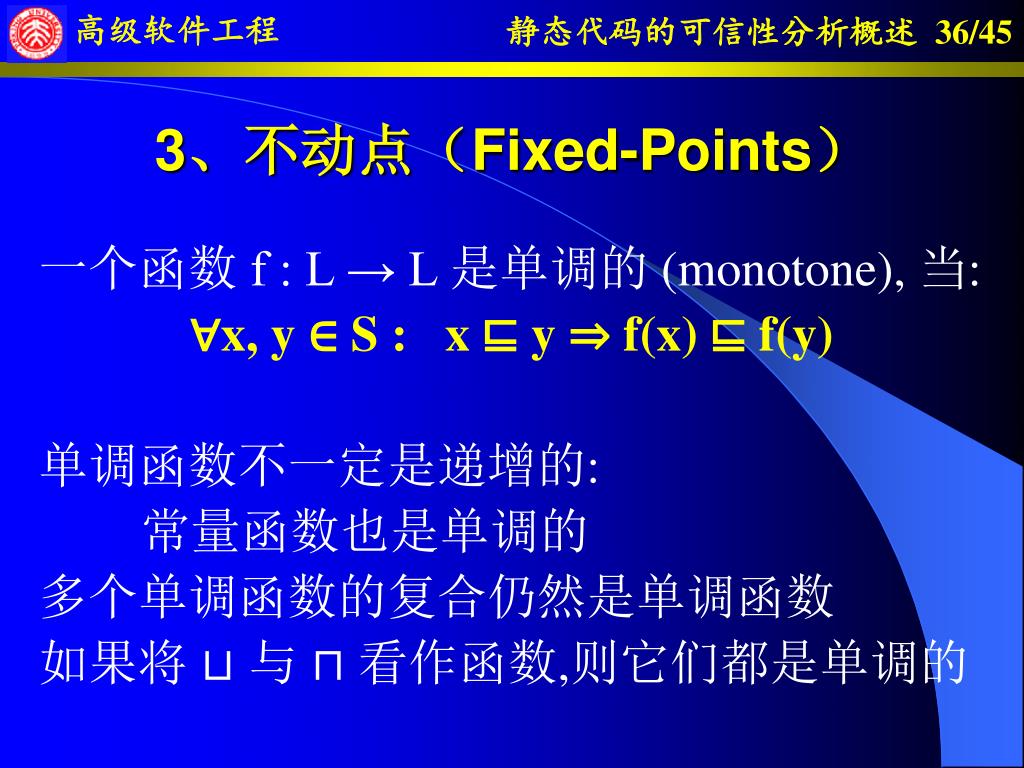

3、不动点(Fixed-Points)

一个函数 f : L → L 是单调的 (monotone), 当:

∀x, y ∈ S : x ⊑ y ⇒ f(x) ⊑ f(y)

单调函数不一定是递增的:

常量函数也是单调的

多个单调函数的复合仍然是单调函数

如果将 ⊔ 与 ⊓ 看作函数,则它们都是单调的

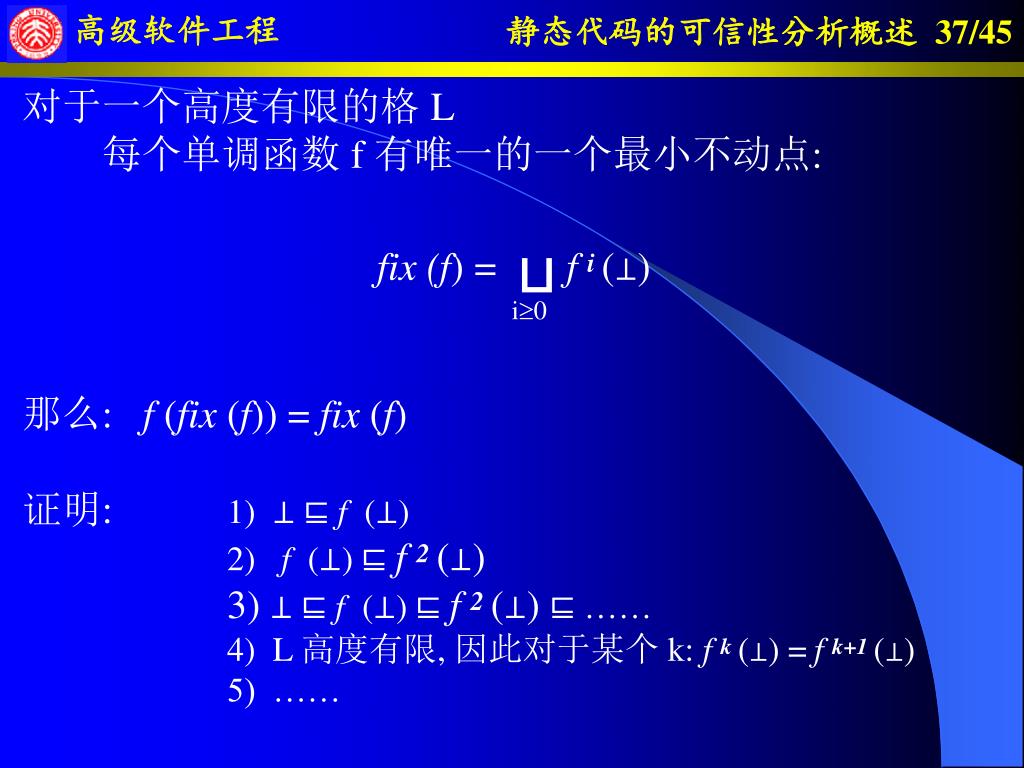

对于一个高度有限的格 L

每个单调函数 f 有唯一的一个最小不动点:

fix (f) = ⊔f i (⊥)

i0

那么: f (fix (f)) = fix (f)

证明: 1) ⊥ ⊑ f (⊥)

2) f (⊥) ⊑ f 2 (⊥)

3) ⊥ ⊑ f (⊥) ⊑ f 2 (⊥) ⊑ ……

4) L 高度有限, 因此对于某个 k: f k (⊥) =f k+1 (⊥)

5) ……

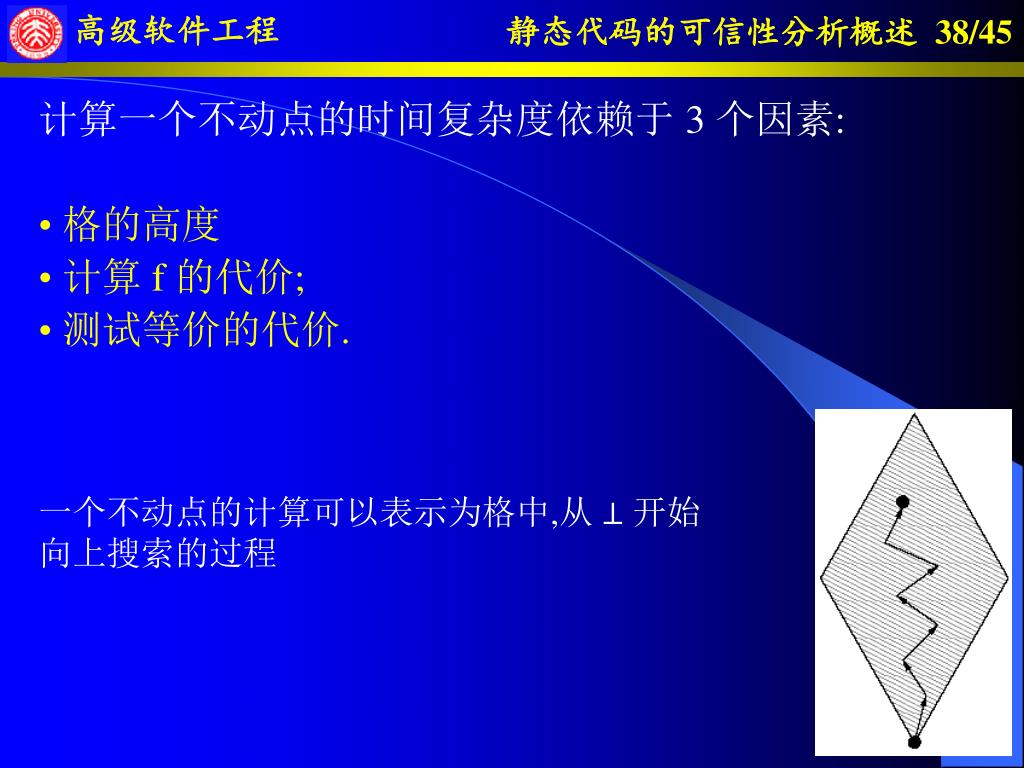

计算一个不动点的时间复杂度依赖于 3 个因素:

• 格的高度

• 计算 f 的代价;

• 测试等价的代价.

一个不动点的计算可以表示为格中,从 ⊥ 开始向上搜索的过程


Closure properties

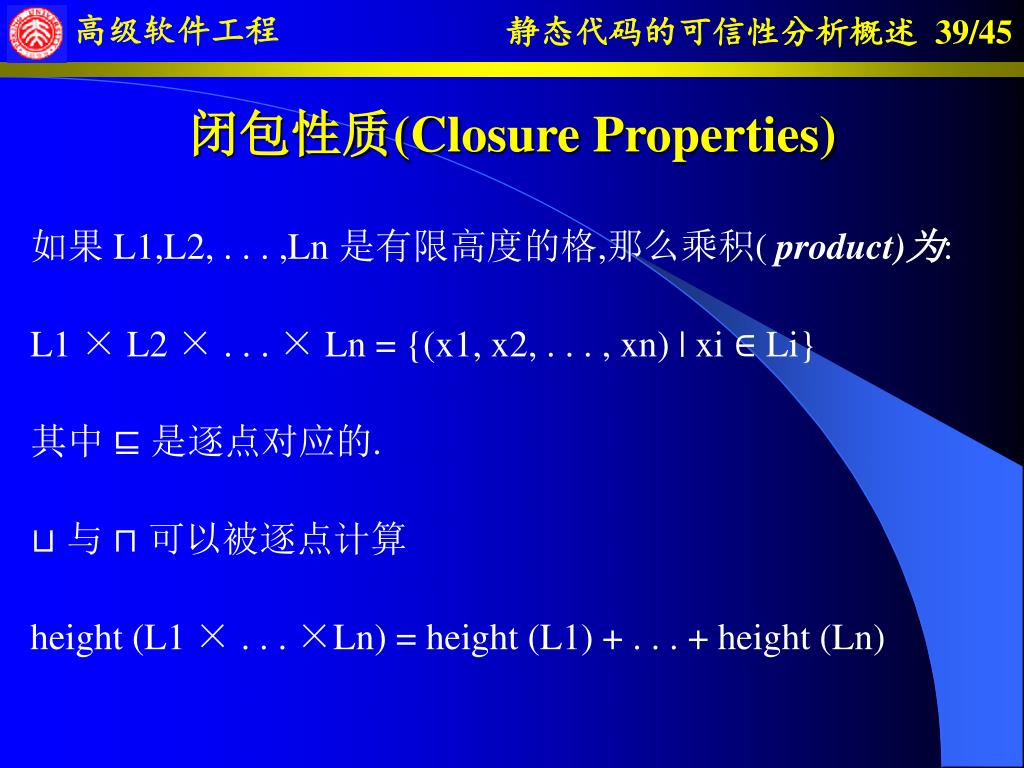

闭包性质(Closure Properties)

如果 L1,L2, . . . ,Ln 是有限高度的格,那么乘积( product)为:

L1 × L2 × . . . × Ln = {(x1, x2, . . . , xn) | xi ∈ Li}

其中 ⊑ 是逐点对应的.

⊔ 与 ⊓ 可以被逐点计算

height (L1 × . . . ×Ln) = height (L1) + . . . + height (Ln)

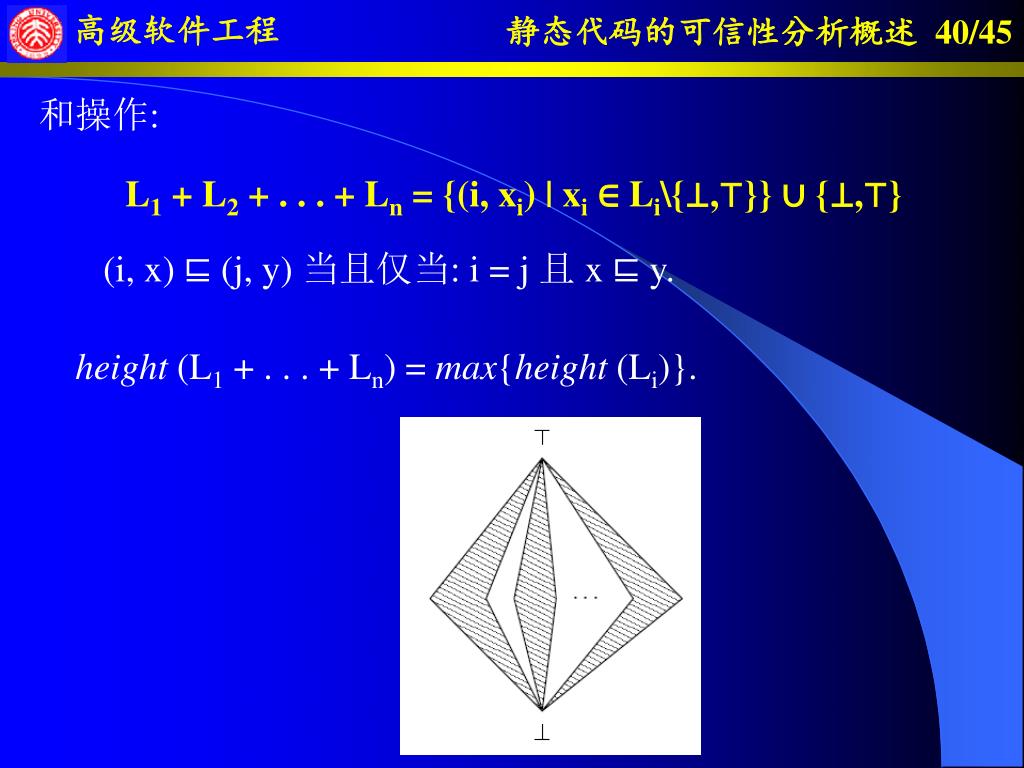

和操作:

L1 + L2 + . . . + Ln = {(i, xi) | xi ∈ Li\{⊥,⊤}} ∪ {⊥,⊤}

(i, x) ⊑ (j, y) 当且仅当: i = j 且 x ⊑ y.

height (L1 + . . . + Ln) = max{height (Li)}.


如果 L 是一个有限高度的格, 那么 lift (L) 是:

高度: height (lift (L)) = height (L) + 1.


a1 a2 … an

如果 A 是一个有限集合,那么 flat (A) :

是一个高度为2的格

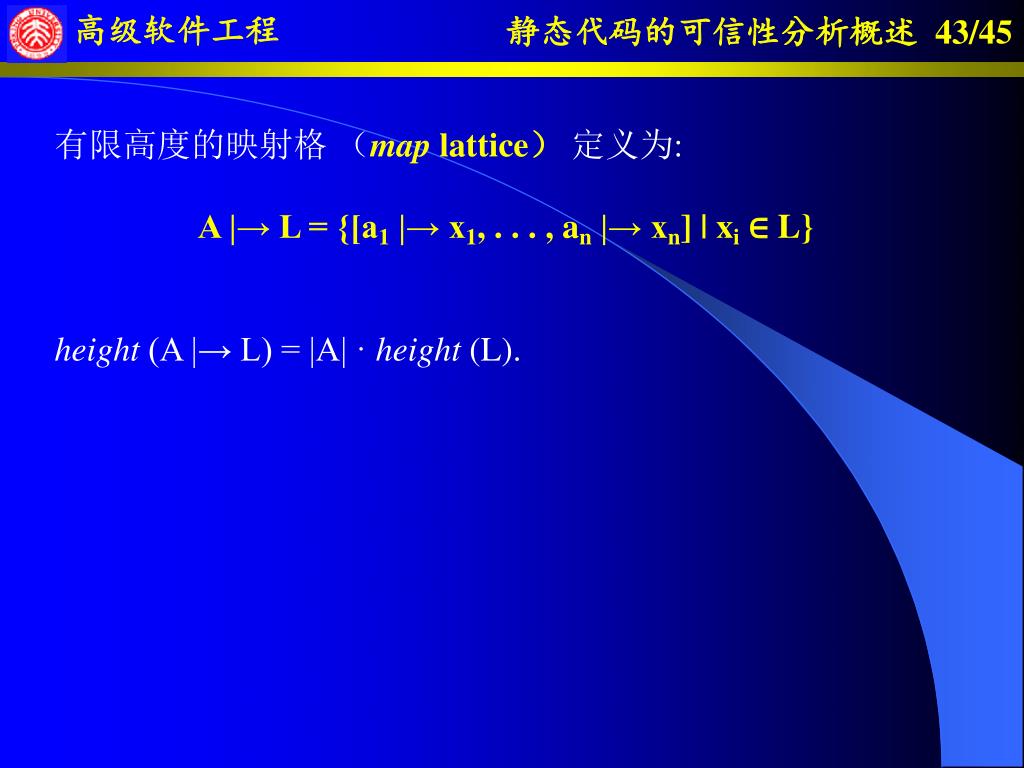

有限高度的映射格 (map lattice) 定义为:

A |→ L = {[a1 |→ x1, . . . , an |→ xn] | xi ∈ L}

height (A |→ L) = |A| · height (L).

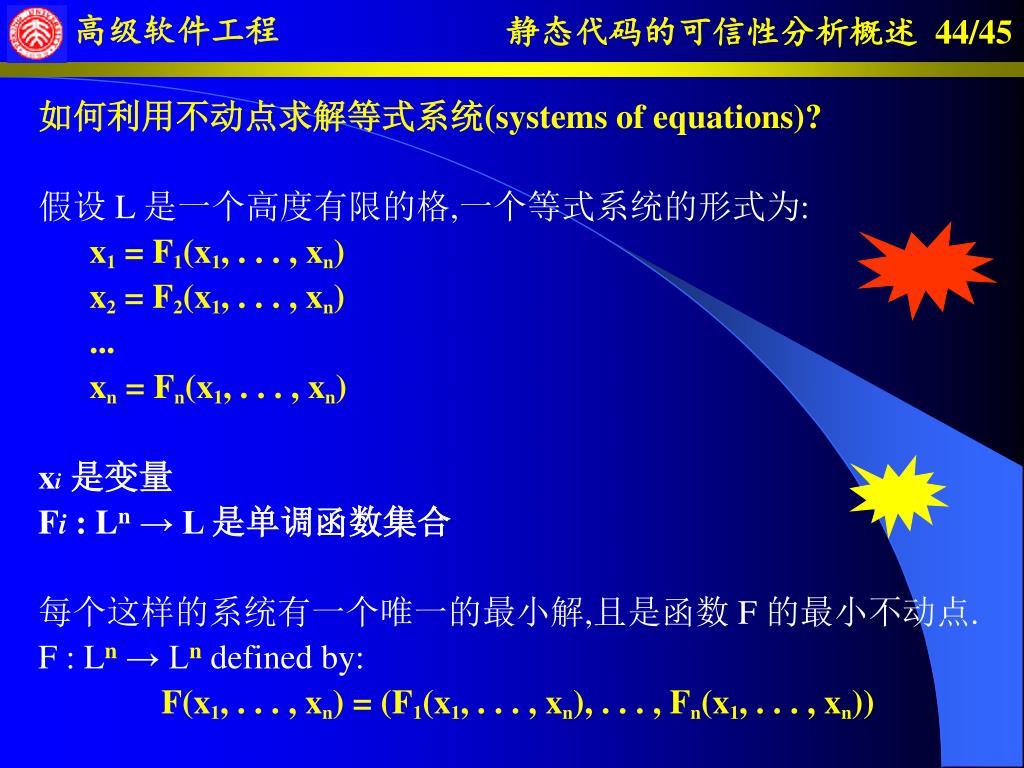

如何利用不动点求解等式系统(systems of equations)?

假设 L 是一个高度有限的格,一个等式系统的形式为:

x1 = F1(x1, . . . , xn)

x2 = F2(x1, . . . , xn)

...

xn = Fn(x1, . . . , xn)

xi是变量

Fi : Ln → L 是单调函数集合

每个这样的系统有一个唯一的最小解,且是函数 F 的最小不动点.

F : Ln → Ln defined by:

F(x1, . . . , xn) = (F1(x1, . . . , xn), . . . , Fn(x1, . . . , xn))

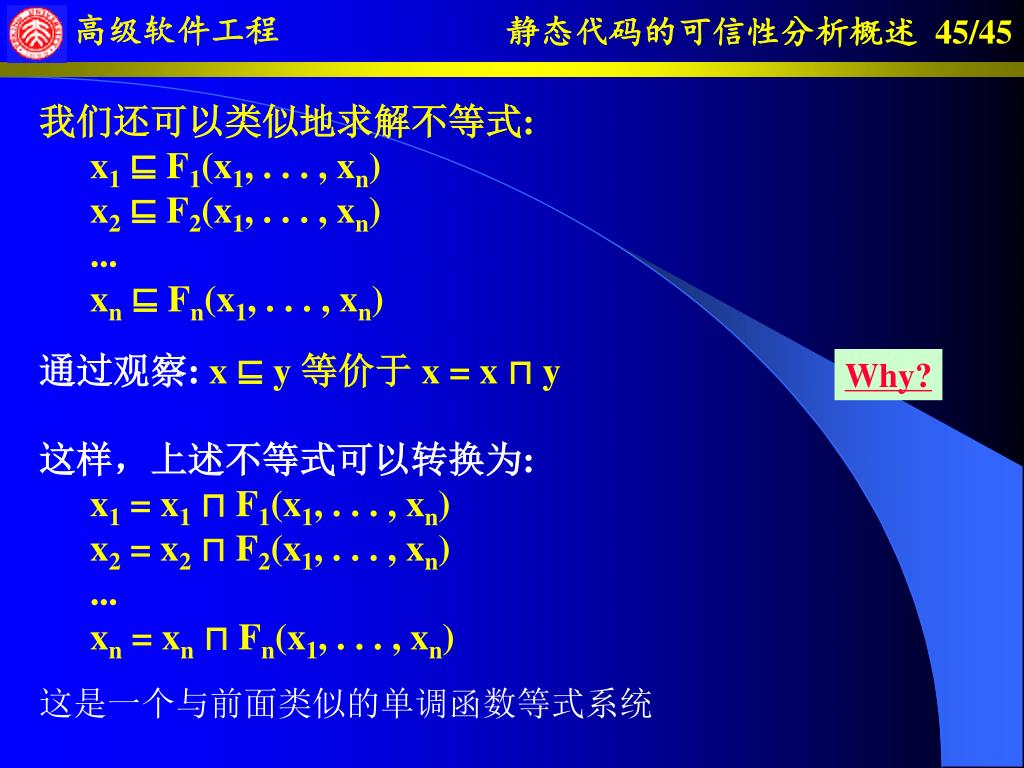

我们还可以类似地求解不等式:

x1 ⊑ F1(x1, . . . , xn)

x2 ⊑ F2(x1, . . . , xn)

...

xn ⊑ Fn(x1, . . . , xn)

通过观察: x ⊑ y 等价于 x = x ⊓ y

这样,上述不等式可以转换为:

x1 = x1 ⊓ F1(x1, . . . , xn)

x2 = x2 ⊓ F2(x1, . . . , xn)

...

xn = xn ⊓ Fn(x1, . . . , xn)

这是一个与前面类似的单调函数等式系统
