第三节电平触发的触发器

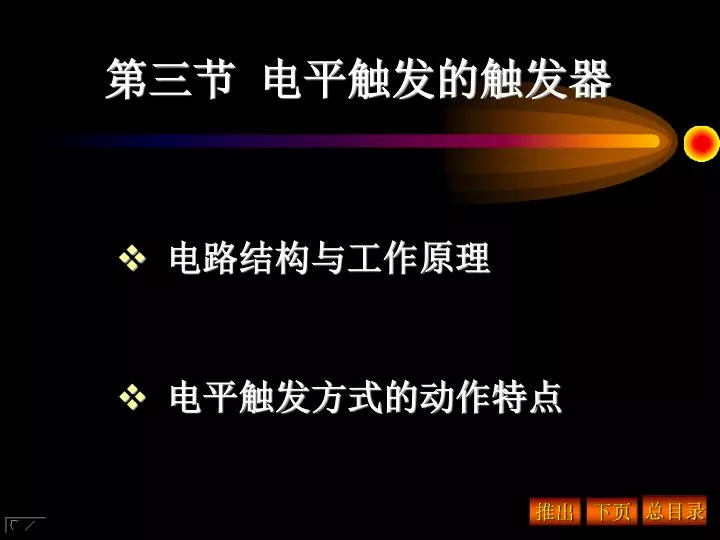

第三节电平触发的触发器 • 电路结构与工作原理 • 电平触发方式的动作特点总目录推出下页

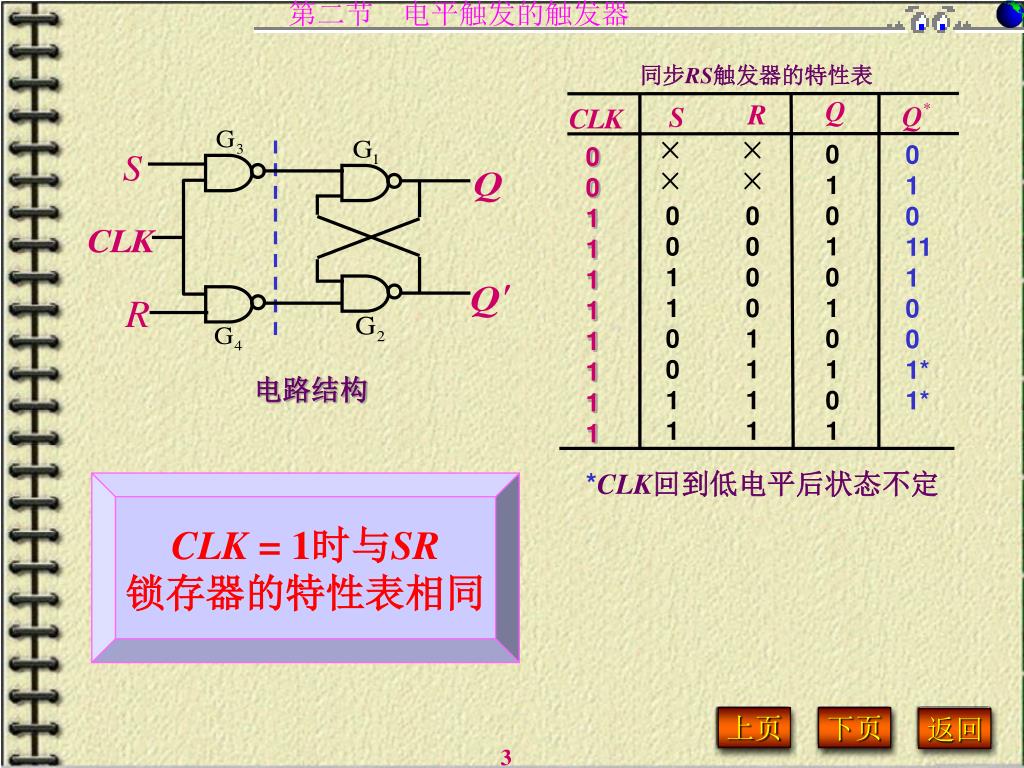

电路结构 图形符号一、电路结构与工作原理 CLK = 0时，门G3、G4截止，触发器保持原状态不变。 CLK = 1时，与SR锁存器工作原理相同。上页下页返回

同步RS触发器的特性表 00110011 00001111 0101010101 010111001*1* 0011111111 电路结构 *CLK回到低电平后状态不定 CLK = 1时与SR 锁存器的特性表相同上页下页返回

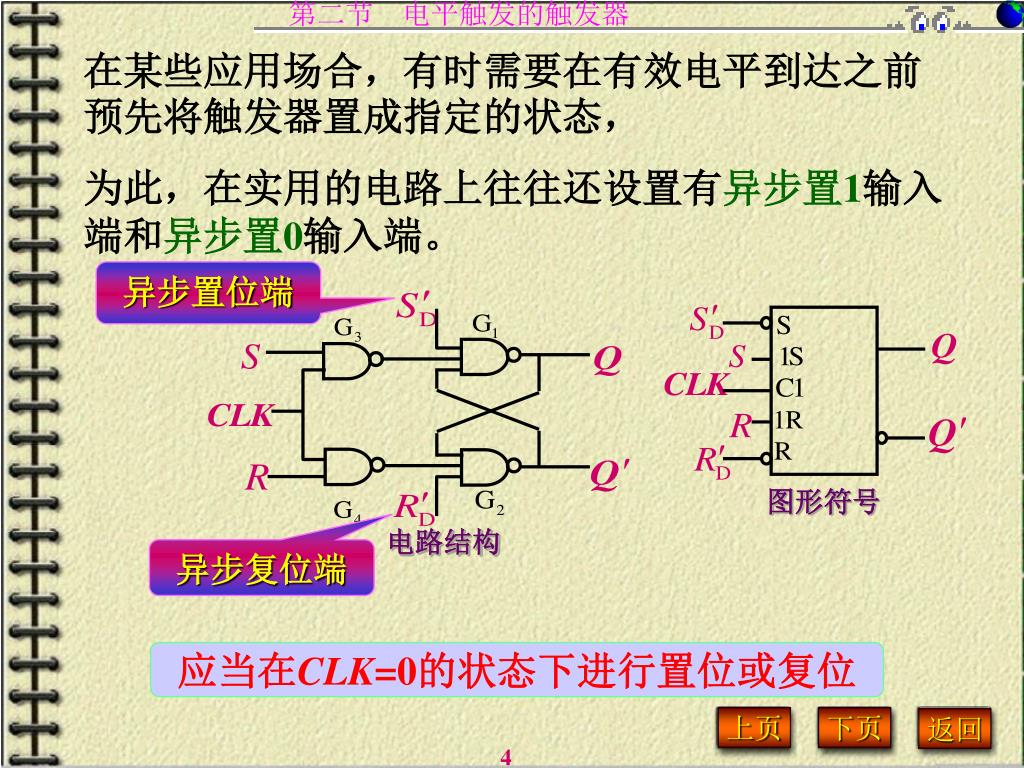

电路结构 图形符号在某些应用场合，有时需要在有效电平到达之前预先将触发器置成指定的状态，为此，在实用的电路上往往还设置有异步置1输入端和异步置0输入端。异步置位端异步复位端应当在CLK=0的状态下进行置位或复位上页下页返回

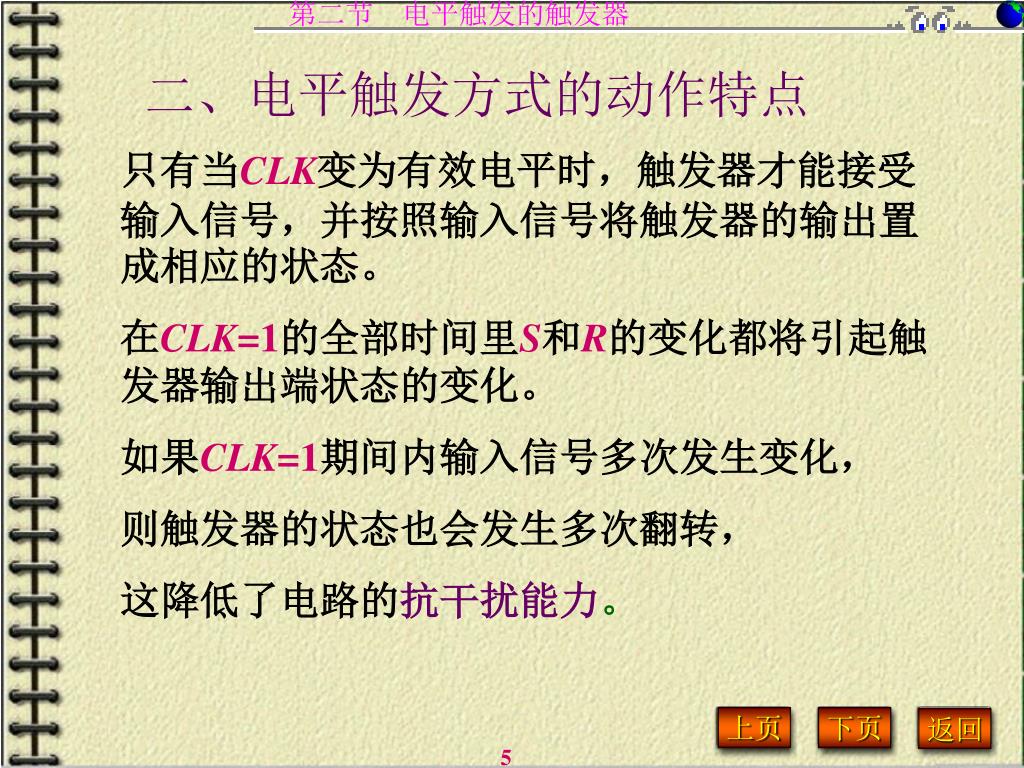

二、电平触发方式的动作特点 只有当CLK变为有效电平时，触发器才能接受输入信号，并按照输入信号将触发器的输出置成相应的状态。在CLK=1的全部时间里S和R的变化都将引起触发器输出端状态的变化。如果CLK=1期间内输入信号多次发生变化，则触发器的状态也会发生多次翻转，这降低了电路的抗干扰能力。上页下页返回

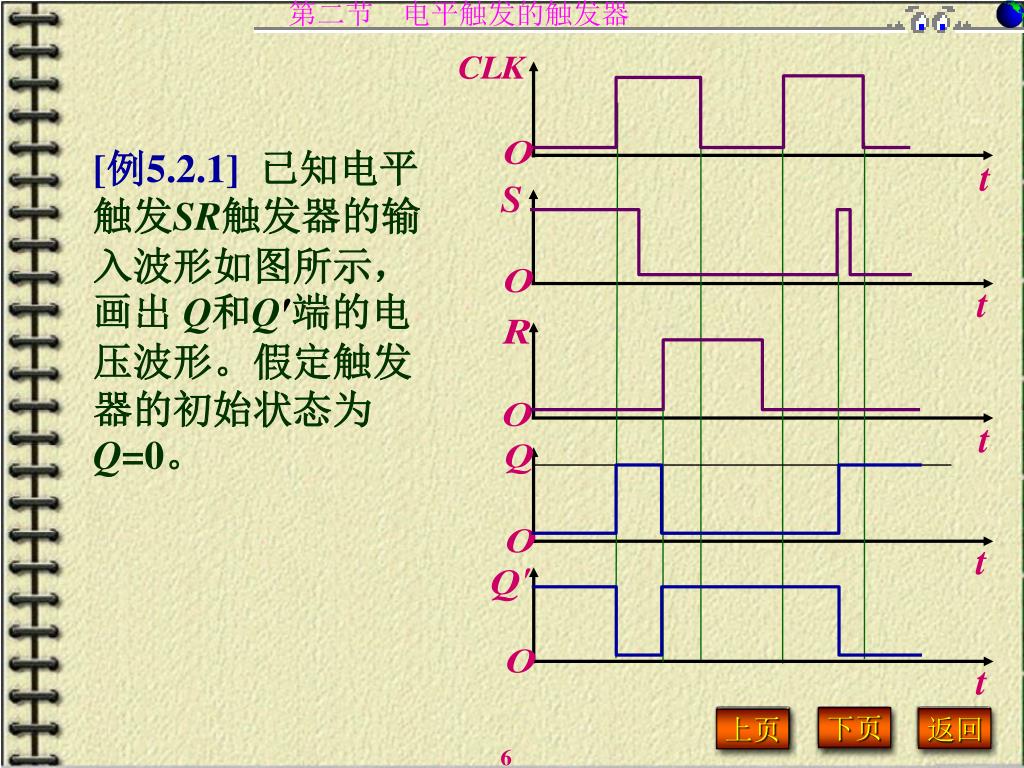

[例5.2.1]已知电平触发SR触发器的输入波形如图所示，画出 Q和Q′端的电压波形。假定触发器的初始状态为Q=0。下页返回上页

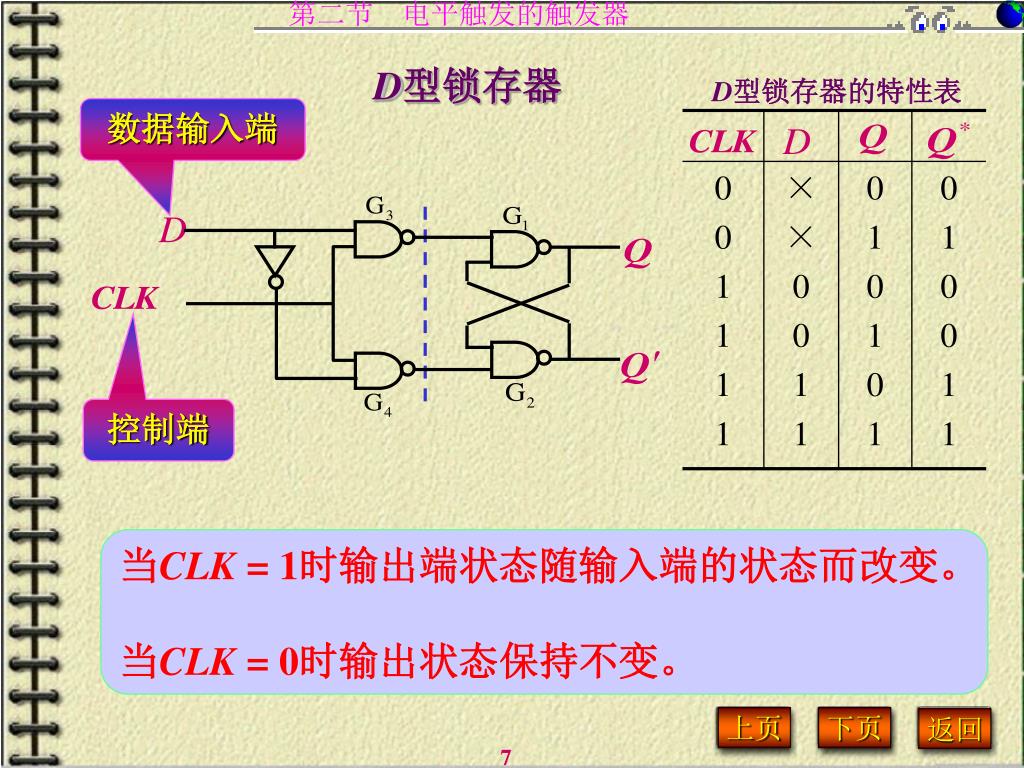

D型锁存器的特性表 0 0 1 1 1 1 × × 0 0 1 1 0 1 0 1 0 1 0 1 0 0 1 1 D型锁存器数据输入端控制端当CLK = 1时输出端状态随输入端的状态而改变。当CLK = 0时输出状态保持不变。上页下页返回

TG1 TG2 利用CMOS传输门组成的电平触发D触发器在CMOS电路中，经常利用CMOS传输门组成电平触发D触发器。因为在CLK的有效电平期间输出状态始终跟随输入状态变化，输出与输入的状态相同，所以又将这个电路称为“透明的D型锁存器”。上页下页返回

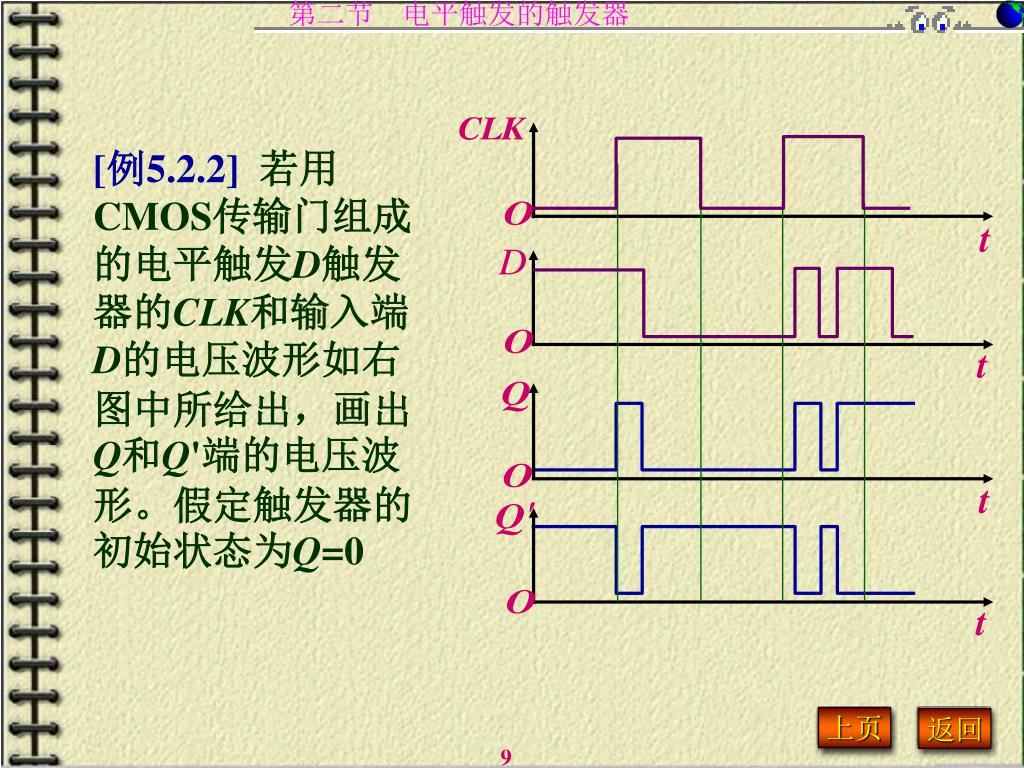

[例5.2.2]若用CMOS传输门组成的电平触发D触发器的CLK和输入端D的电压波形如右图中所给出，画出Q和Q'端的电压波形。假定触发器的初始状态为Q=0[例5.2.2]若用CMOS传输门组成的电平触发D触发器的CLK和输入端D的电压波形如右图中所给出，画出Q和Q'端的电压波形。假定触发器的初始状态为Q=0 上页返回
