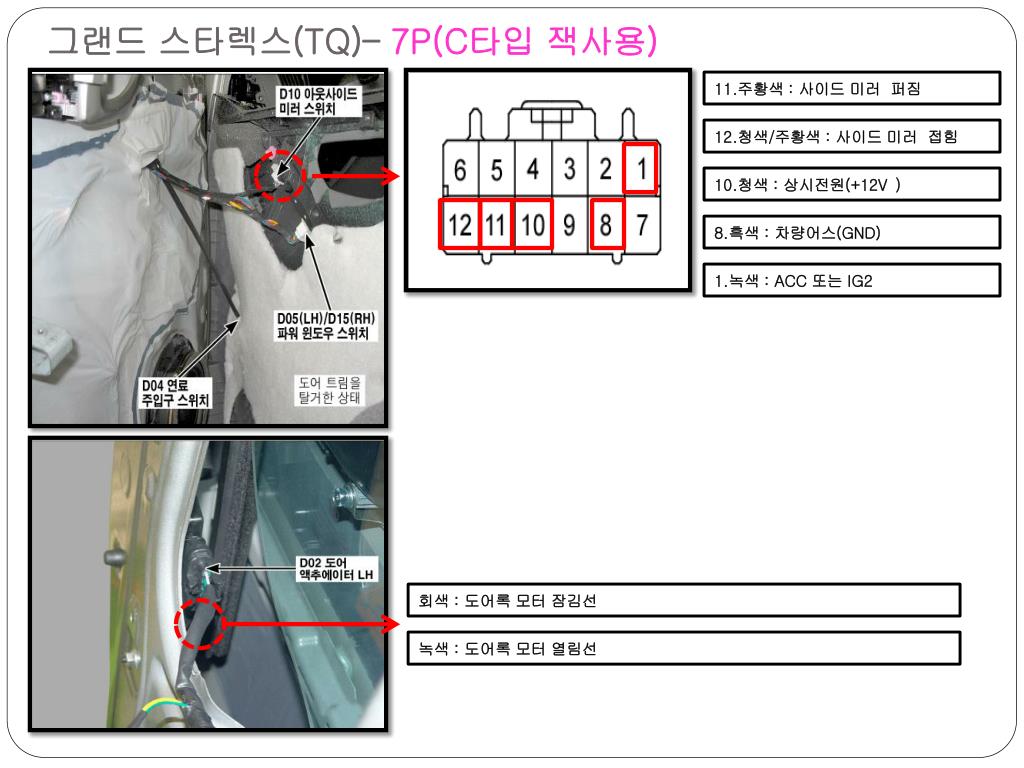

그랜드 스타렉스 (TQ)– 7P(C 타입 잭사용 )

그랜드 스타렉스 (TQ)– 7P(C 타입 잭사용 ). 11. 주황색 : 사이드 미러 퍼짐. 12. 청색 / 주황색 : 사이드 미러 접힘. 10. 청색 : 상시전원 (+12V ). 8. 흑색 : 차량어스 (GND). 1. 녹색 : ACC 또는 IG2. 회색 : 도어록 모터 잠김선. 녹색 : 도어록 모터 열림선.

britanni-stevens
Download Presentation

그랜드 스타렉스 (TQ)– 7P(C 타입 잭사용 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 그랜드 스타렉스(TQ)– 7P(C타입 잭사용) 11.주황색 : 사이드 미러 퍼짐 12.청색/주황색 : 사이드 미러 접힘 10.청색 : 상시전원(+12V) 8.흑색 : 차량어스(GND) 1.녹색 : ACC 또는 IG2 회색 : 도어록 모터 잠김선 녹색 : 도어록 모터 열림선
