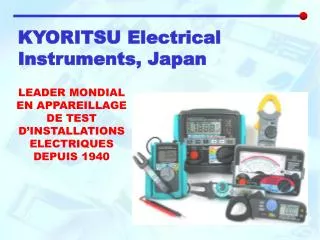

1. KYORITSU Electrical Instruments, Japan LEADER MONDIAL EN APPAREILLAGE DE TEST D’INSTALLATIONS ELECTRIQUES DEPUIS 1940

2. GUIDE PRATIQUE POUR LES MESURES DE TERRE SUR DES INSTALLATIONS ELECTRIQUES Mesureurs de terre Testeurs de boucle Pince de terre KEW

3. GUIDE PRATIQUE SUR LES MESURES DE TERRE Voici 3 méthodes différentes pour des mesures de terre: 1) La méthode volt-ampèremétrique avec des mesureurs de résistance de terre classiques et deux piquets de terre auxiliaire. 2) La méthode avec un testeur de boucle, une méthode facile pour tester la résistance de terre dans un système TT, sans devoir enfoncer les deux piquets dans la terre. 3) La méthode avec une pince de mesure de terre, c.-à-d. une méthode simplifiée pour mesurer la terre dans des systèmes de mise à la terre différents. Pas besoin de piquets de terre et inutile de déconnecter l’électrode de terre sous test. Piquets de terre auxiliaire Electrode de terre sous test Electrode de terre sous test Boucle de défaut KEW

4. 1) METHODE VOLT-AMPEREMETRIQUE Exemple de mesure de résistance de terre avec un mesureur de terre. Avantage: -pas besoin de ligne CA (alimentation par pile). Piquets de terre auxiliaire Electrode de terre sous test Inconvénients: -Il faut enfoncer les piquets dans la terre. -En cas de grandes installations de mise à la terre, on a besoin de rallonges pour les piquets de terre. KEW

5. 2) METHODE AVEC TESTEUR DE BOUCLE Exemple de mesure de résistance de terre dans un système TT avec un testeur de boucle. Avantages: -Il ne faut pas de piquets de terre. -Les mesures de terre peuvent également se faire via une prise murale. Inconvénients: -Cette méthode fonctionne uniquement sur des installations sous tension avec système TT. -En présence de différentiels, il est possible que ceux-ci se déclenchent, étant donné que le testeur n’est pas doté de dispositif anti- déclenchement. Electrode de terre sous test Boucle de défaut KEW

6. 3) METHODE AVEC PINCE DE MESURE DE TERRE Exemple de mesure de résistance de terre d’un poteau électrique avec une pince de mesure de terre. Avantages: -Pas besoin de piquets de terre. -Il ne faut pas déconnecter l’électrode de terre sous test. Conducteur de terre du poteau Poteau électrique Inconvénient: -Il mesure uniquement la résistance de terre de l’électrode de terre sous test si celle-ci est connectée à une grande installation de mise à la terre. KEW

7. PINCE DE MESURE DE TERRE KEW 4200: PRINCIPE D’OPERATION Cet instrument permet de mesurer la résistance de terre dans des systèmes de mise à la terre différents. pince où normalement et ensuite: pince KEW

8. QUELQUES EXEMPLES DE MESURE DE RESISTANCE DE TERRE AVEC LE MESUREUR DE TERRE KEW 4200 Connexion du conducteur de terre Poteau électrique Conducteur de terre du poteau KEW

9. MESURE DE RESISTANCE DE TERRE AVEC LA PINCE DE MESURE DE TERRE KEW 4200 La pince de mesure de terre Kew 4200 avec quelques applications pratiques: parafoudre Gaz Eau KEW

10. QUELQUES EXEMPLES DE MESURE DE RESISTANCE DE TERRE AVEC LA PINCE DE MESURE DE TERRE KEW 4200 Conducteur de terre du poteau Câble de sécurité Conducteur de terre KEW

11. QUELQUES EXEMPLES DE MESURE DE RESISTANCE DE TERRE AVEC LA PINCE DE MESURE DE TERRE KEW 4200 gaz NB: temporairement ouvert eau Lien temporaire Système de mise à la terre gaz Lien temporaire NB: temporairement ouvert Conduite d’eau métallique principale ouvert eau Système de mise à la terre KEW

12. MESURES DE TERRE KYORITSU FIN KEW
