激光经纬仪介绍

1. 激光经纬仪介绍 乀夜灬及时雨 BY 刘亚坤

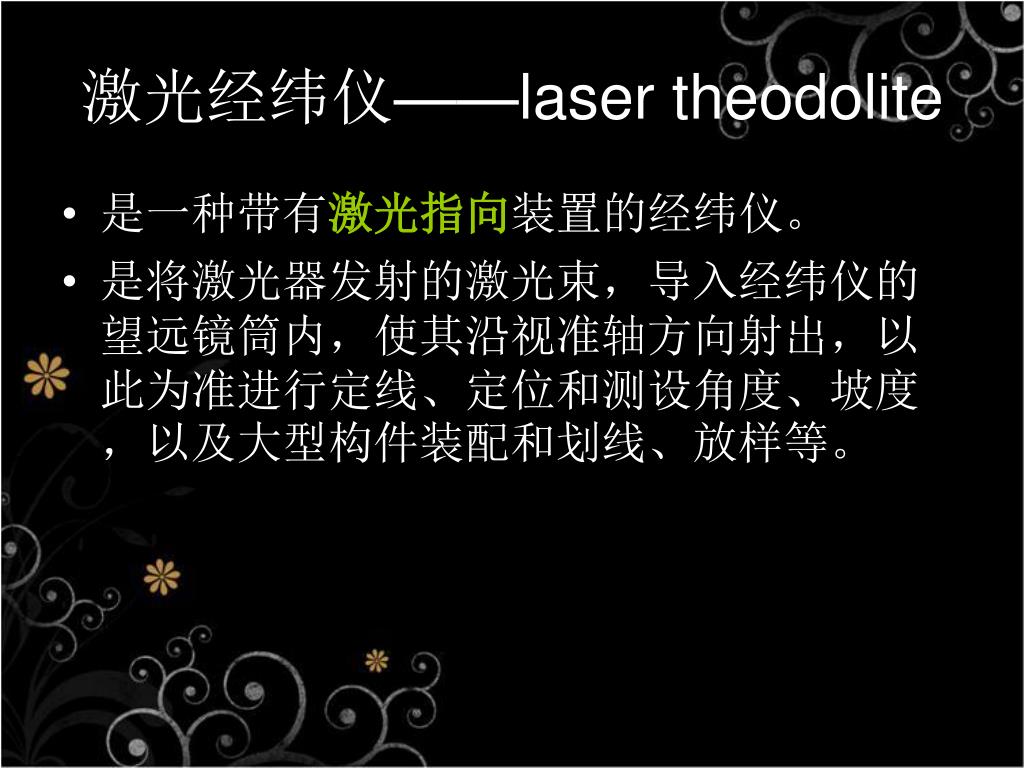

2. 激光经纬仪——laser theodolite • 是一种带有激光指向装置的经纬仪。 • 是将激光器发射的激光束，导入经纬仪的望远镜筒内，使其沿视准轴方向射出，以此为准进行定线、定位和测设角度、坡度，以及大型构件装配和划线、放样等。

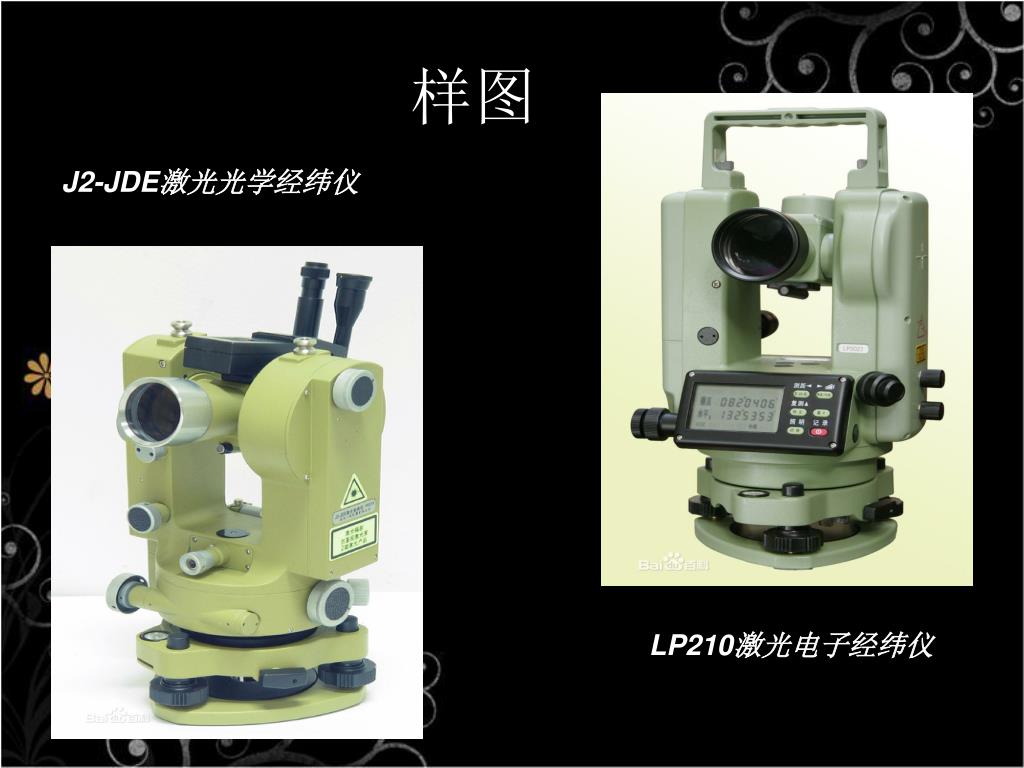

3. 样图 J2-JDE激光光学经纬仪 LP210激光电子经纬仪

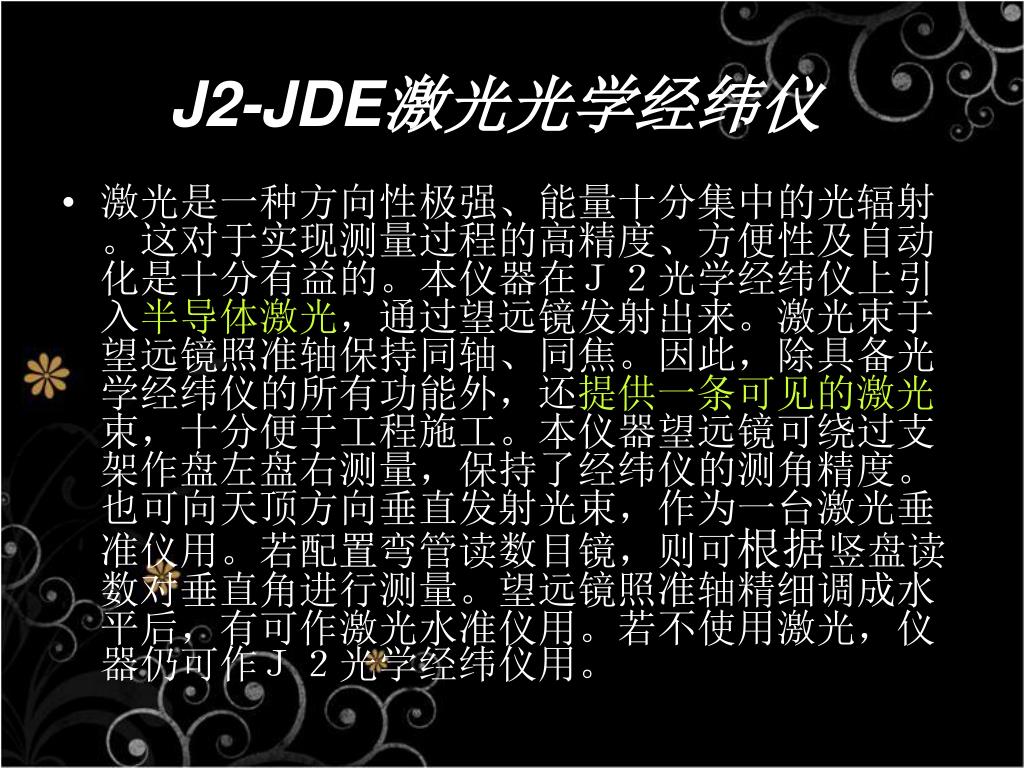

4. J2-JDE激光光学经纬仪 • 激光是一种方向性极强、能量十分集中的光辐射。这对于实现测量过程的高精度、方便性及自动化是十分有益的。本仪器在Ｊ２光学经纬仪上引入半导体激光，通过望远镜发射出来。激光束于望远镜照准轴保持同轴、同焦。因此，除具备光学经纬仪的所有功能外，还提供一条可见的激光束，十分便于工程施工。本仪器望远镜可绕过支架作盘左盘右测量，保持了经纬仪的测角精度。也可向天顶方向垂直发射光束，作为一台激光垂准仪用。若配置弯管读数目镜，则可根据竖盘读数对垂直角进行测量。望远镜照准轴精细调成水平后，有可作激光水准仪用。若不使用激光，仪器仍可作Ｊ２光学经纬仪用。

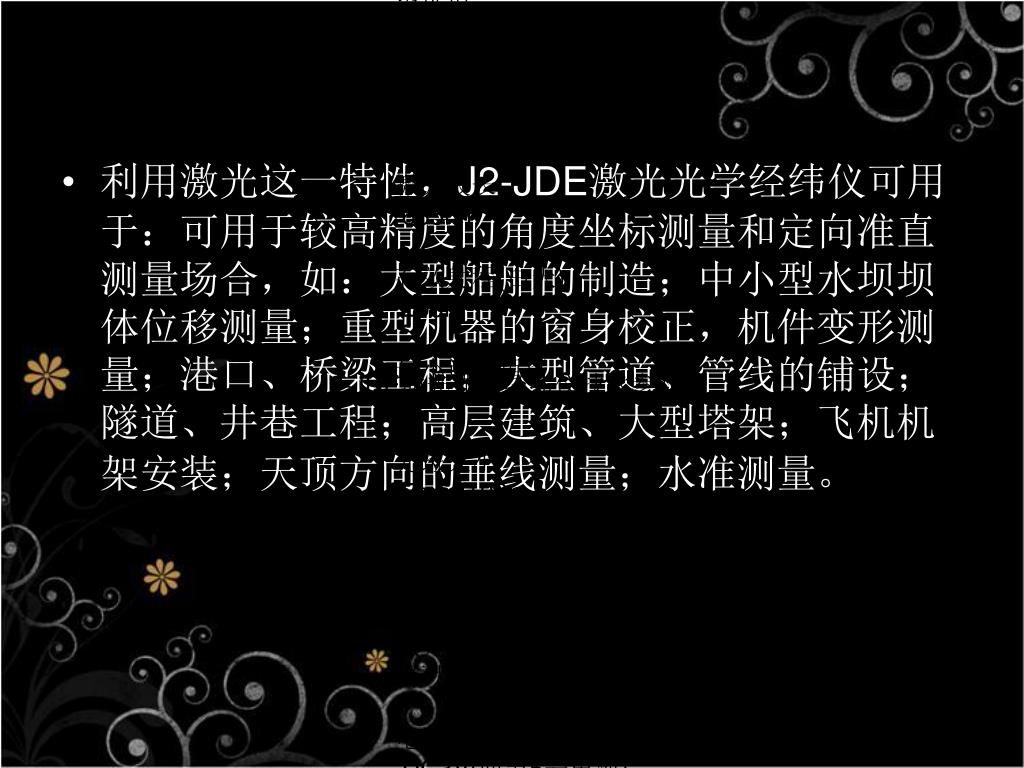

5. 仪器型号 J2-JDE 望远镜 正像 激光管类型 激光二极管 激光波长 635nm 有效射程(白天) 200m 最小调焦距离 2m 光斑大小 5mm/100m 用波带片时十字线宽 1mm/30m 激光束聚集时光斑中心 不大于5″ 电源 DC3V(两节5号电池) 工作温度 -10℃ ~ +45℃ • 利用激光这一特性，J2-JDE激光光学经纬仪可用于：可用于较高精度的角度坐标测量和定向准直测量场合，如：大型船舶的制造；中小型水坝坝体位移测量；重型机器的窗身校正，机件变形测量；港口、桥梁工程；大型管道、管线的铺设；隧道、井巷工程；高层建筑、大型塔架；飞机机架安装；天顶方向的垂线测量；水准测量。 J2-JDE激光光学经纬仪技术参数：

6. J2-JDE激光光学经纬仪技术参数： • 仪器型号 J2-JDE • 望远镜 正像 • 激光管类激光二极管 • 激光波长 635nm • 有效射程(白天) 200m • 最小调焦距离 2m • 光斑大小 5mm/100m • 用波带片时十字线宽 1mm/30m • 激光束聚集时光斑中心 不大于5″ • 电源 DC3V(两节5号电池) • 工作温度 -10℃ ~ +45℃

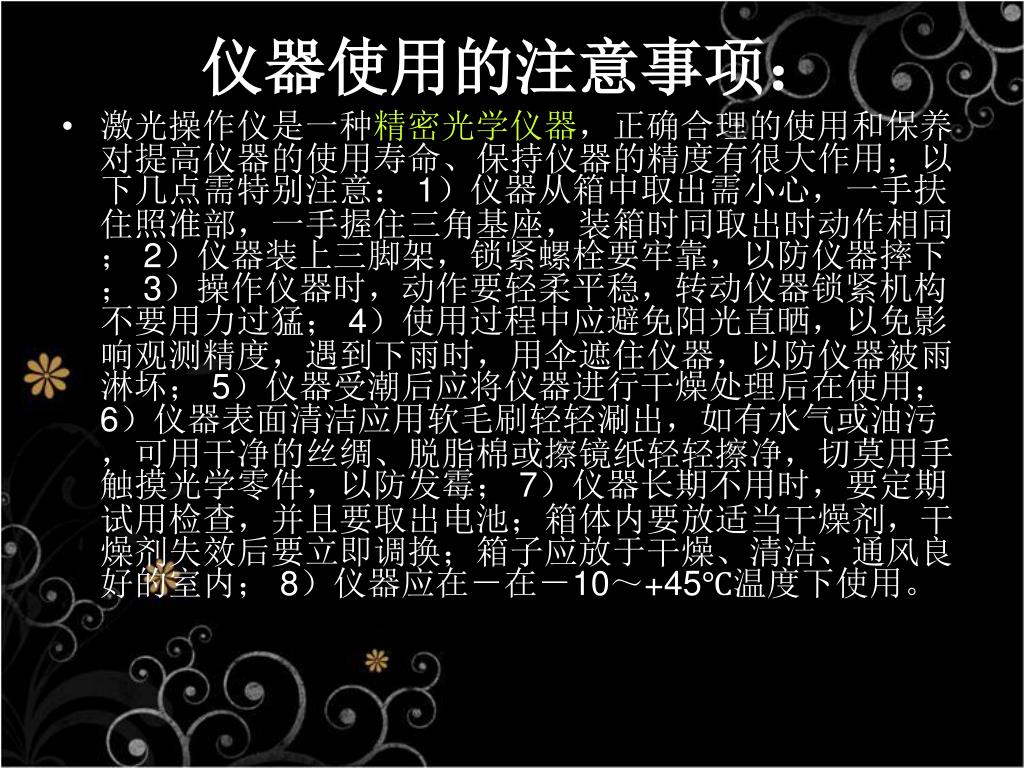

7. 仪器使用的注意事项： • 激光操作仪是一种精密光学仪器，正确合理的使用和保养对提高仪器的使用寿命、保持仪器的精度有很大作用；以下几点需特别注意： 1）仪器从箱中取出需小心，一手扶住照准部，一手握住三角基座，装箱时同取出时动作相同； 2）仪器装上三脚架，锁紧螺栓要牢靠，以防仪器摔下； 3）操作仪器时，动作要轻柔平稳，转动仪器锁紧机构不要用力过猛； 4）使用过程中应避免阳光直晒，以免影响观测精度，遇到下雨时，用伞遮住仪器，以防仪器被雨淋坏； 5）仪器受潮后应将仪器进行干燥处理后在使用； 6）仪器表面清洁应用软毛刷轻轻涮出，如有水气或油污，可用干净的丝绸、脱脂棉或擦镜纸轻轻擦净，切莫用手触摸光学零件，以防发霉； 7）仪器长期不用时，要定期试用检查，并且要取出电池；箱体内要放适当干燥剂，干燥剂失效后要立即调换；箱子应放于干燥、清洁、通风良好的室内； 8）仪器应在－在－10～+45℃温度下使用。
