Presentation Transcript
slide1

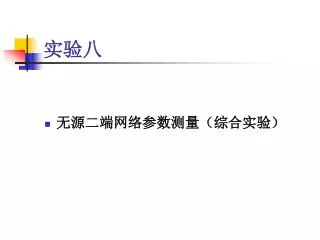

实验八
  • 无源二端网络参数测量(综合实验)
slide2

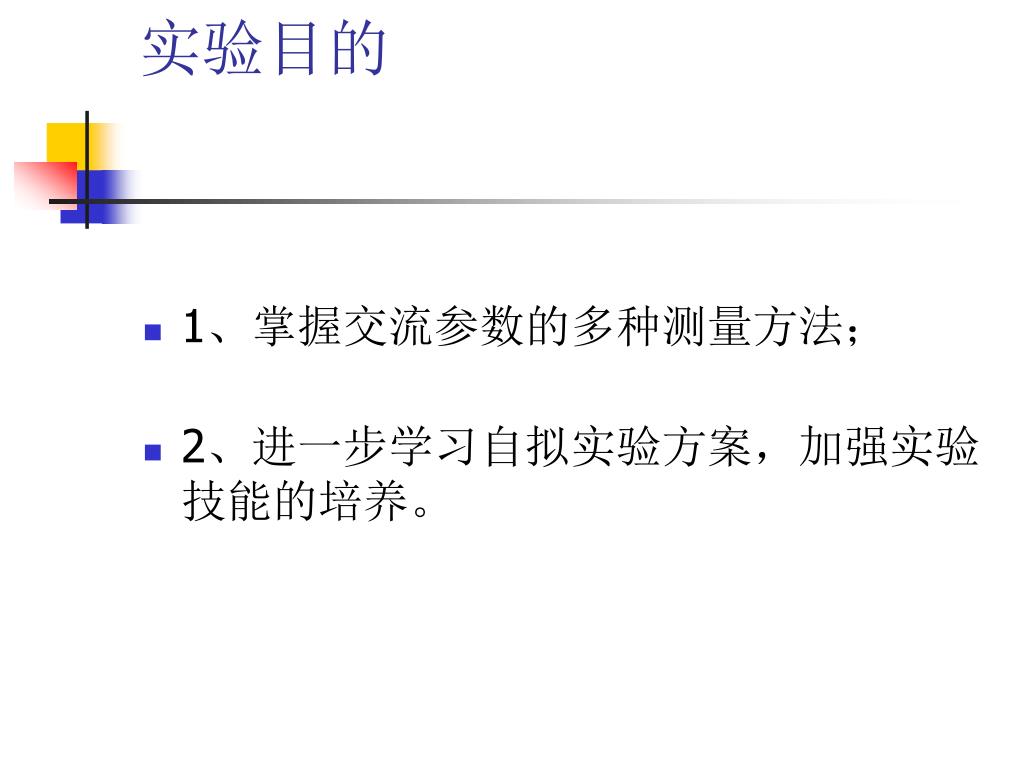

实验目的
  • 1、掌握交流参数的多种测量方法;
  • 2、进一步学习自拟实验方案,加强实验技能的培养。
slide3

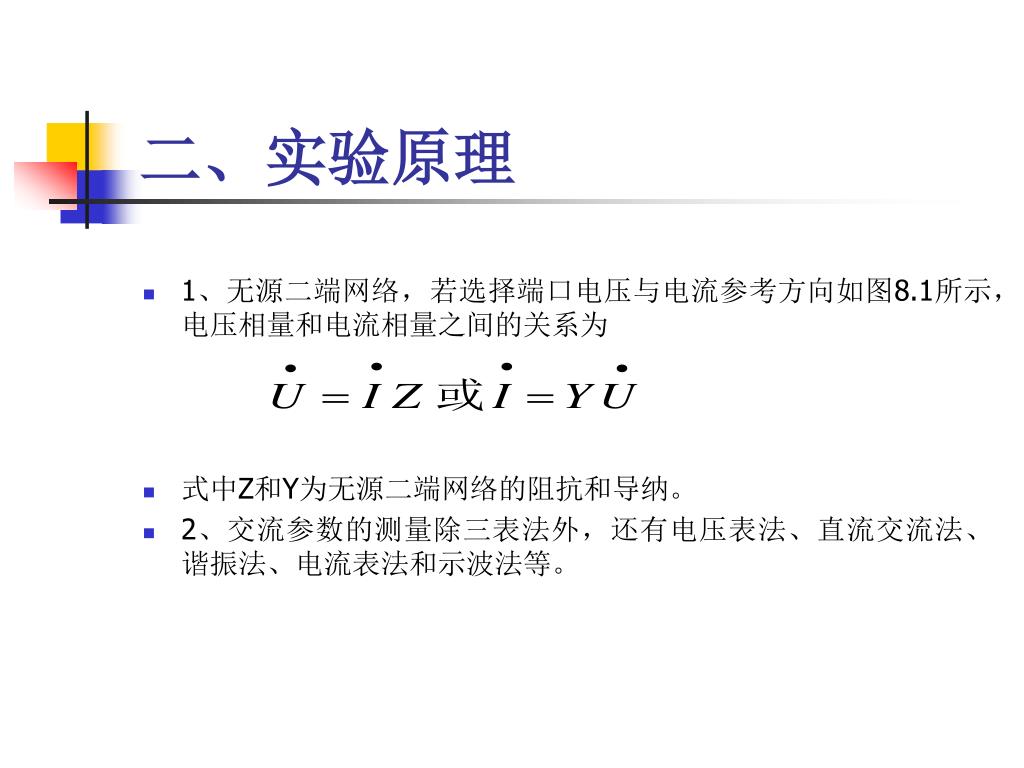

二、实验原理
  • 1、无源二端网络,若选择端口电压与电流参考方向如图8.1所示,电压相量和电流相量之间的关系为
  • 式中Z和Y为无源二端网络的阻抗和导纳。
  • 2、交流参数的测量除三表法外,还有电压表法、直流交流法、谐振法、电流表法和示波法等。
slide4

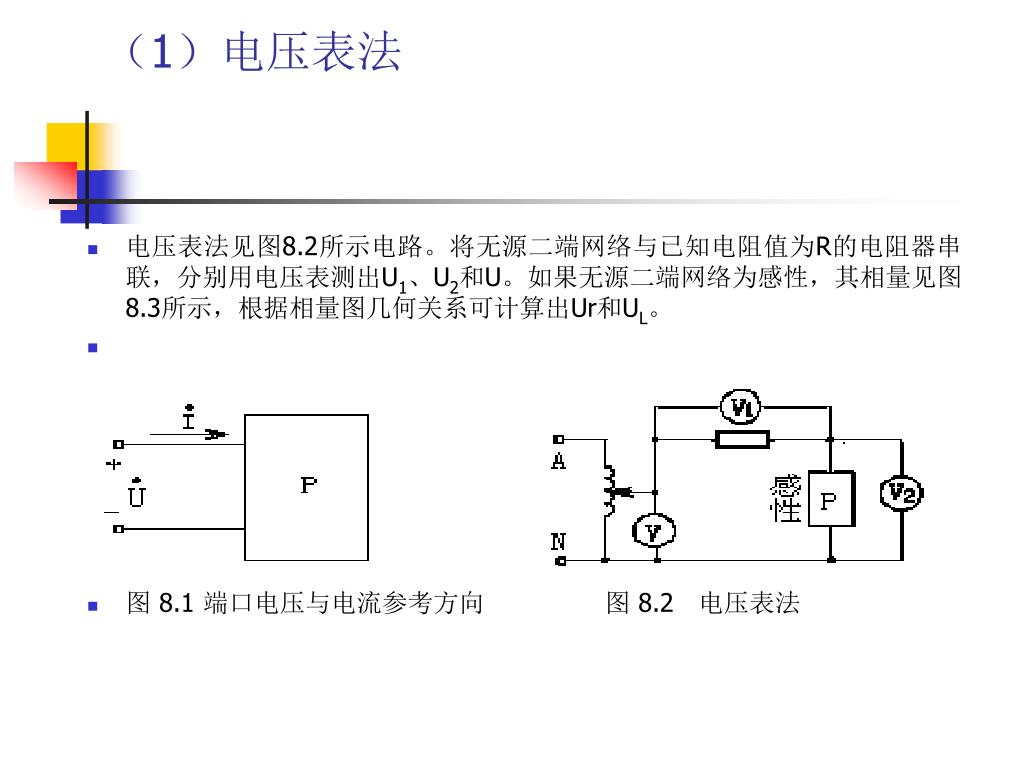

(1)电压表法

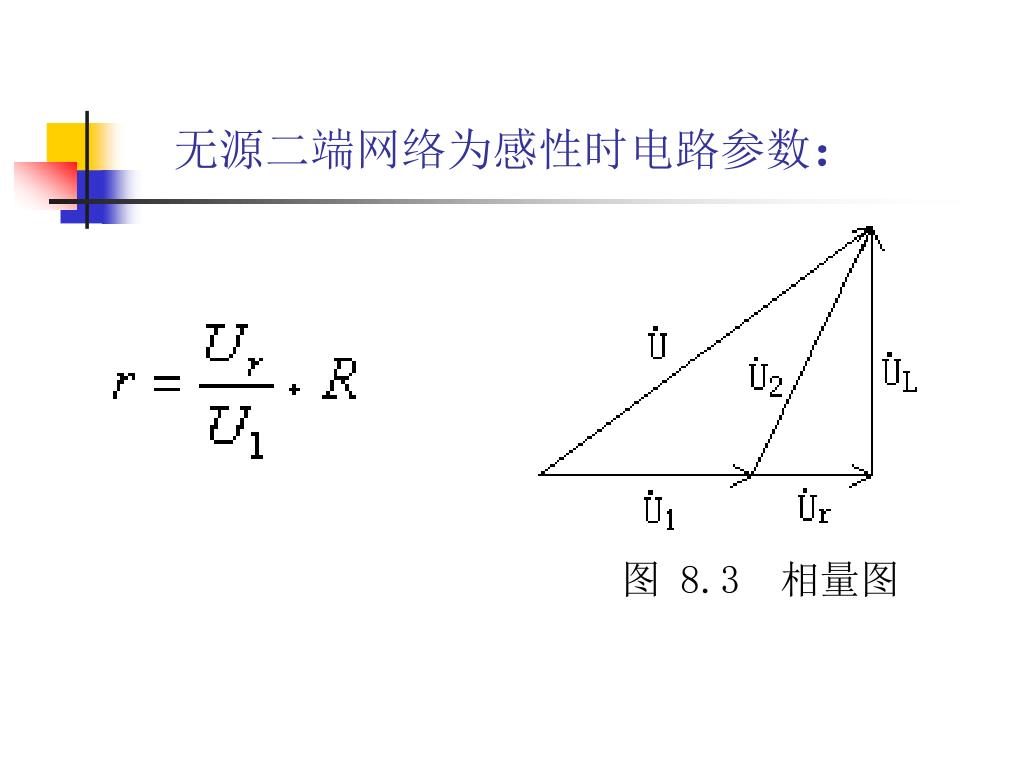

  • 电压表法见图8.2所示电路。将无源二端网络与已知电阻值为R的电阻器串联,分别用电压表测出U1、U2和U。如果无源二端网络为感性,其相量见图8.3所示,根据相量图几何关系可计算出Ur和UL。
  • 图 8.1 端口电压与电流参考方向 图 8.2 电压表法
slide6

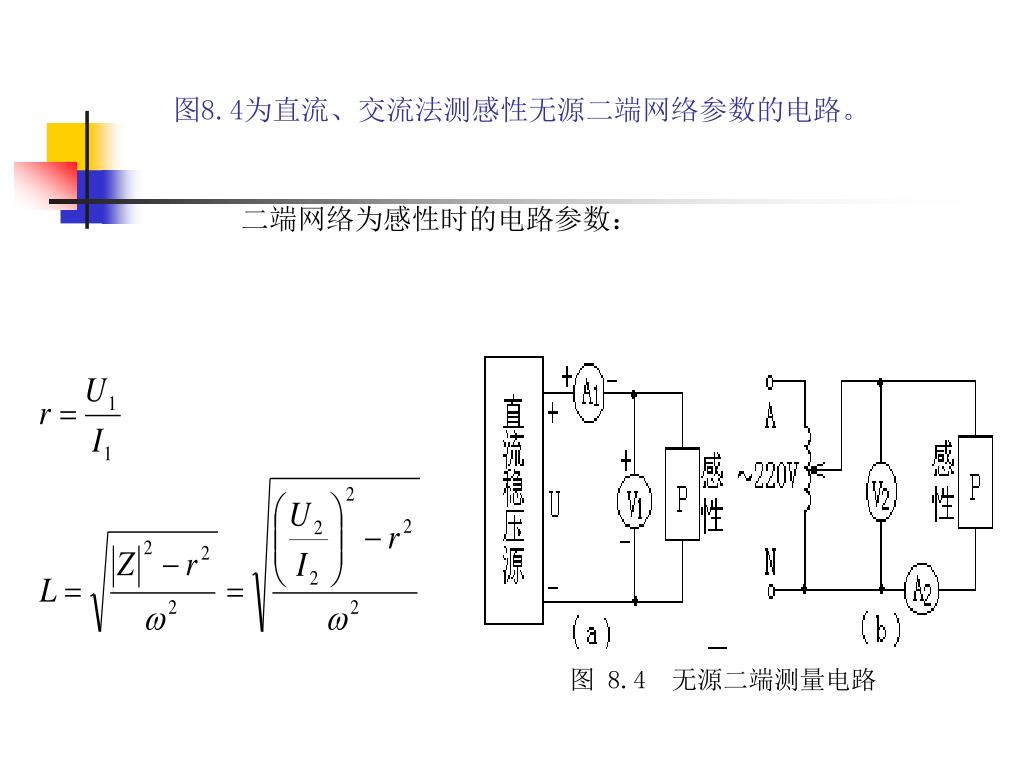

图8.4为直流、交流法测感性无源二端网络参数的电路。

二端网络为感性时的电路参数:

图 8.4 无源二端测量电路

slide7

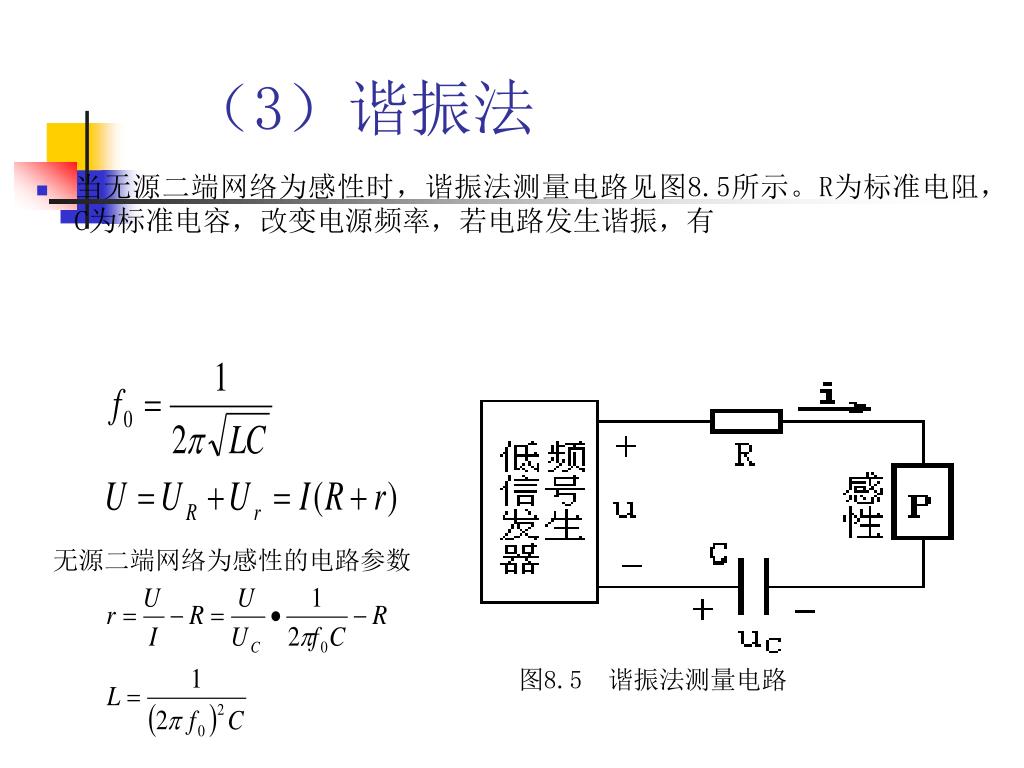

(3)谐振法
  • 当无源二端网络为感性时,谐振法测量电路见图8.5所示。R为标准电阻,C为标准电容,改变电源频率,若电路发生谐振,有

无源二端网络为感性的电路参数

图8.5 谐振法测量电路

slide8

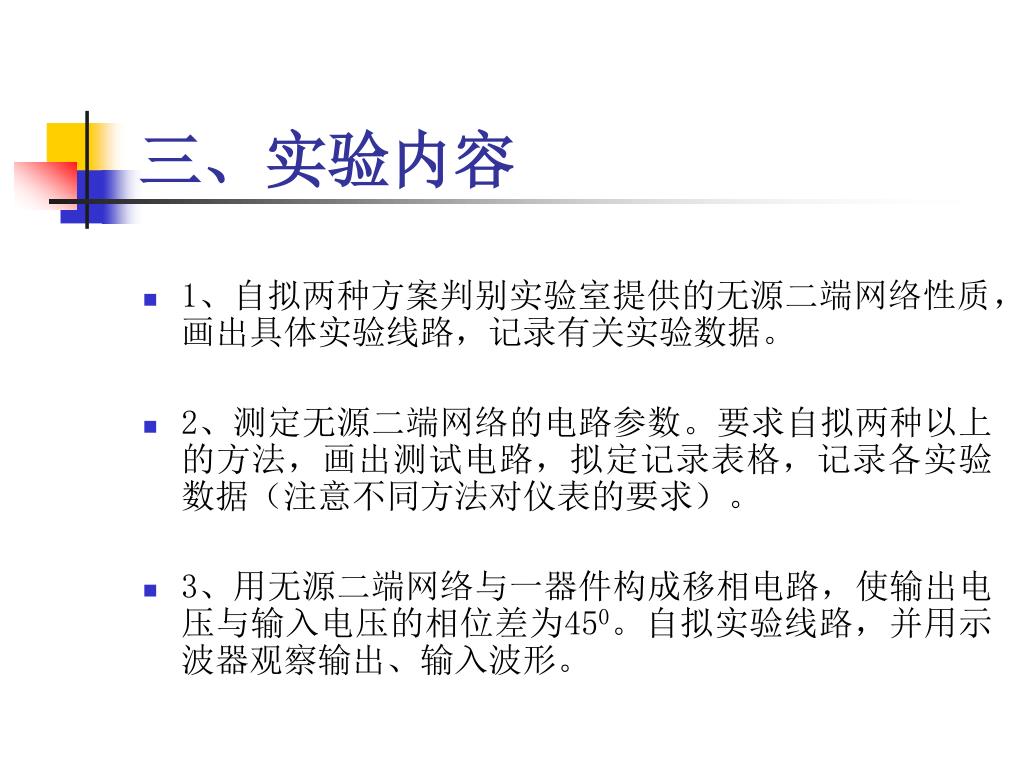

三、实验内容
  • 1、自拟两种方案判别实验室提供的无源二端网络性质,画出具体实验线路,记录有关实验数据。
  • 2、测定无源二端网络的电路参数。要求自拟两种以上的方法,画出测试电路,拟定记录表格,记录各实验数据(注意不同方法对仪表的要求)。
  • 3、用无源二端网络与一器件构成移相电路,使输出电压与输入电压的相位差为450。自拟实验线路,并用示波器观察输出、输入波形。
slide9

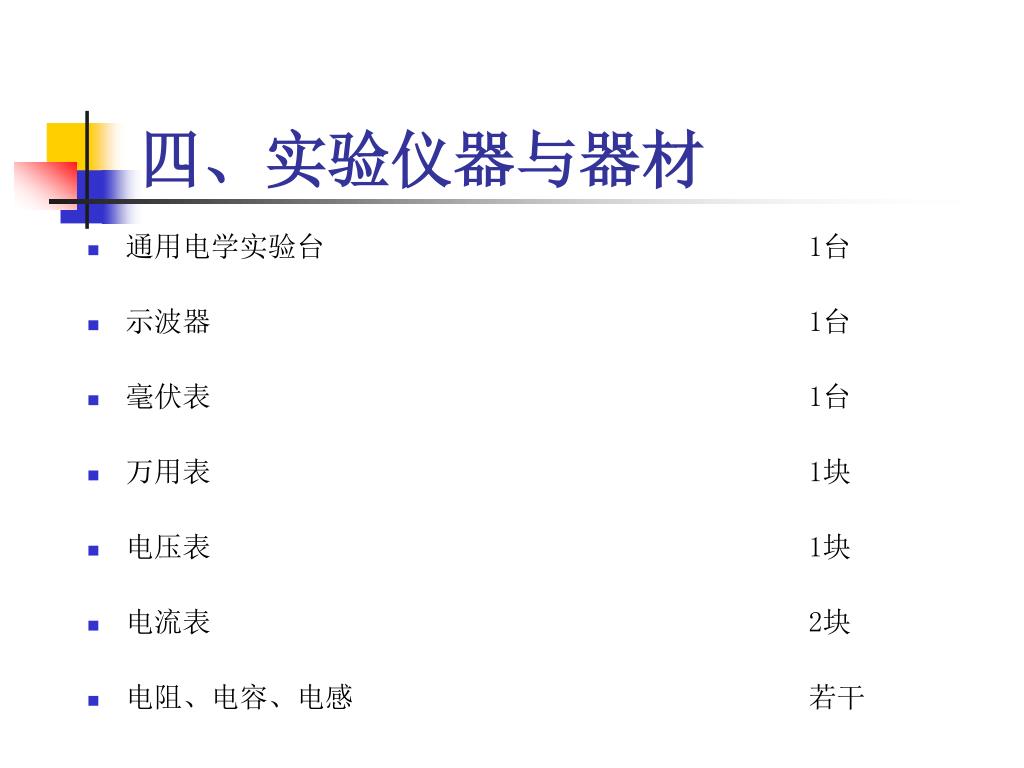

四、实验仪器与器材
  • 通用电学实验台 1台
  • 示波器 1台
  • 毫伏表 1台
  • 万用表 1块
  • 电压表 1块
  • 电流表 2块
  • 电阻、电容、电感 若干
slide10
五、实验报告要求
  • 1、列出自拟的所有记录表格,整理各种测量数据。
  • 2、画出自拟的所有实验线路,并标出电源性质、器件参数。绘出相应的波形。
  • 3、比较各种测量方法适用的场合和条件。
  • 4、总结实验中的收获体会,提出改进意见。
