Presentation Transcript

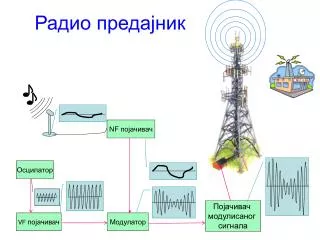

  1. Радио предајник NF појачивач Осцилатор Појачивач модулисаног сигнала VFпојачивач Модулатор

  2. Антена радио предајника

  3. Talasno kretanje i dužina talasa

  4. Амплитуднамодулација (АМ) Нискофреквентни сигнал(звучни сигнал претворену електричне осцилације) Висикофреквентни сигнал(долази из VF осцилатора) Амплитудно модулисанвисокофреквентни сигналдобија се ``утискивањем``нискофреквентног у високофреквентни сигналмењајући му амплитуду а фреквенција остаје иста

  5. Фреквентнамодулација (FM) Нискофреквентнисигнал Високофреквентнисигнал Фреквентно модулисанвисокофреквентнисигнал (мења му сефреквенција а ампли-туда остаје иста)

  6. Grafici FM I AM na drugi način

  7. График повећањафреквенције График звучногнискофреквентногсигнала

  8. ГРАФИК НИСКОФРЕКВЕНТНОГ ЗВУЧНОГ ТАЛАСА СА РАЗЛИЧИТОМ АМПЛИТУДОМ И ФРЕКВЕНЦИЈОМ

  9. Спектар електромагнетних таласа различитих таласних дужина

  10. Спектар радиоталаса

  11. Радио пријемник

  12. Антена Променљиви кондензатор Калем Уземљење ОСЦИЛАТОРНО КОЛО

  13. ДЕТЕКТОРСКИ РАДИО ПРИЈЕМНИК Амплитудно модулисани VF сигнал Нискофреквентни (‘’пречишћени’’) сигнал Демодулисани сигнал са VF полупериодом Антена Диода као демодулатор Калем Кондензатор Променљиви кондензатор Слушалице

  14. Антена Блок шема радио пријемника Улазни степен VF појачавач МF појачавач Демодулатор Осцилатор NF појачавач

  15. Jedan od prvih radio prijemnika

  16. Радиопријемник из половине прошлог века

  17. [tampana plo~a sa elektronskim elementima modernijeg radio prijemnika

  18. CB радиопримопредајник
