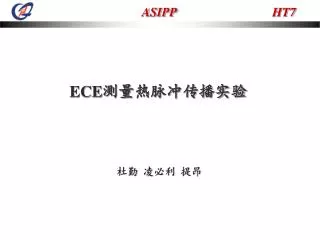

  1. ASIPP HT7 ECE测量热脉冲传播实验 杜勤 凌必利 提昂

  2. ASIPP HT7 • ECE锯齿热脉冲传播分析与实验 • Ohmic放电的实验结果 • 小结

  3. ASIPP HT7 热脉冲传播分析： 利用内破裂产生的温度扰动以锯齿热脉冲的方式向外径向扩散。 把温度扰动当作微扰去解托卡马克热平衡方程可以得到重联半径外的电子热扩散系数

  4. ASIPP HT7 实验： 实验分别在欧姆和IBW加热的条件下扫描密度（从2.0到4.0），预分析HT-7等离子体在不同加热方式和不同密度下的电子热输运差异。IT=4200A，IP=160KA。实验一共用时3小时。 数据处理采用峰时间延迟法，取放电平顶段10个锯齿的延迟时间的平均。

  5. ASIPP HT7 • ECE锯齿热脉冲传播分析与实验 • Ohmic放电的实验结果 • 小结

  6. ASIPP HT7 HT-7托卡马克2007年春季实验 Shot#92845,BT=1.95T,ne=1.6×1019m-3，ip=160kA,Ohmic inversion radius plasma core inversion radius

  7. ASIPP HT7 温度剖面 Shot#91294 inv

  8. ASIPP HT7 锯齿幅值随半径的变化 锯齿周期随密度的变化

  9. ASIPP HT7 延迟时间 与 的关系 ne=1.6×1019m-3 ne=4×1019m-3

  10. ASIPP HT7 利用重联半径 外的锯齿脉冲传播的延迟时间 ，可以得到热脉冲传播到各个点的平均电子热扩散系数。 HFS&LFS (ohmic)

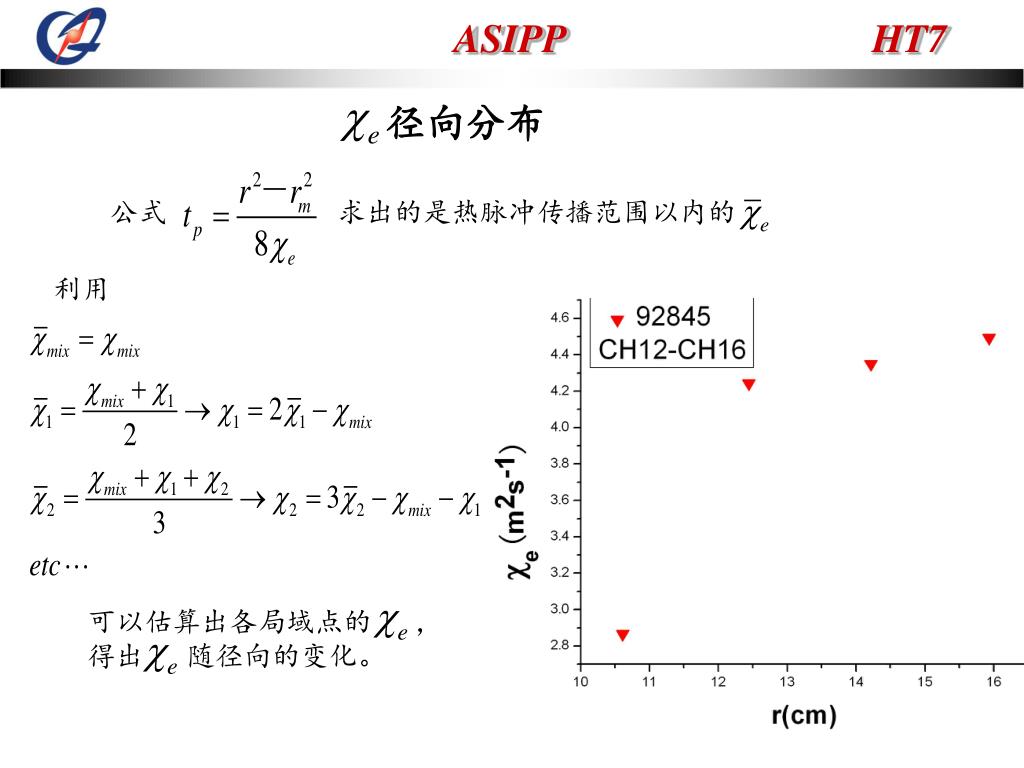

  11. ASIPP HT7 径向分布 公式 求出的是热脉冲传播范围以内的 利用 可以估算出各局域点的 ， 得出 随径向的变化。

  12. ASIPP HT7 Time-to-peak &power balance

  13. ASIPP HT7 • ECE锯齿热脉冲传播分析与实验 • Ohmic放电的实验结果 • 小结

  14. ASIPP HT7 • 小结： • 锯齿周期随着密度的升高而增加，密度高时增加出现饱和。 锯齿脉冲的幅值与 成指数衰减。 • 峰延迟时间 随 线性增加。 • 高场侧磁场强，约束较低场侧好，热导系数小于低场侧。 • HT7上ttp方法得到的电子热扩散系数是能量平衡分析的2～5倍 • 等离子体中心弦平均密度小于4×1019m-3时，随着密度的增加，能量约束改善，电子热扩散系数减小，符合neo-Alcator定标律。

  15. ASIPP HT7 谢谢!
