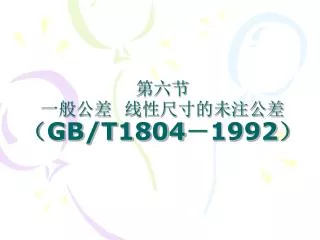

第六节一般公差 线性尺寸的未注公差（GB/T1804－1992）
一、一般公差的定义（线性尺寸的未注公差） 一般公差是指在车间一般加工条件下可以保证的公差。它是机床在正常维护和操作下，可达到的经济加工精度。国家标准GB/T 1804—2000《一般公差 未注公差的线性和角度尺寸的公差》等效地采用了国际标准中的有关部分，替代了GB/T 1804—1992《一般公差 线性尺寸的未注公差》。 简单地说一般公差就是只标注基本尺寸，未标注公差。（如：Φ30、100）即通常所说的“自由尺寸”。 一般公差正常情况下，一般不测量。
二、一般公差的规定 一般公差规定四个等级：f（精密级）、m（中等级）、c（粗糙级）、v（最粗级）。这4个公差等级相当于ITl2、ITl4、IT16和IT17。 在基本尺寸0.5～4000mm范围内分为8个尺寸段。极限偏差均对称分布。具体值见教材表2-9。标准同时也对倒圆半径与倒角高度尺寸的极限偏差的数值作了规定，见教材表2-10。
三、应用 主要用于不重要的，较低精度的非配合尺寸及以工艺方法可保证的尺寸（铸、模锻）。（简化制图，节约设计、检验时间，突出重要尺寸）
四、标注 当采用一般公差时，在图样上只注基本尺寸，不注极限偏差，但应在图样的技术要求或有关技术文件中，用标准号和公差等级代号作出总的说明。例如，当选用中等级m时，则表示为GB/T 1804—m。 ＃如用比一般公差还大的公差，则应在尺寸后标注相应的极限偏差（如：盲孔深度尺寸）
