实训三 换热器单元. 一、理论部分 1 换热器的工业背景 2 换热器的工作原理 3 换热器的结构形式 二、实训部分 1 实训目的 2 实训内容 3 换热器工艺仿真操作说明 4 换热器仿真单元操作步骤 5 换热器仿真单元操作演示. 一、理论部分. 1 换热器的工业背景 2 换热器的工作原理 3 换热器的结构形式. 1 换热器的工业背景.
E N D

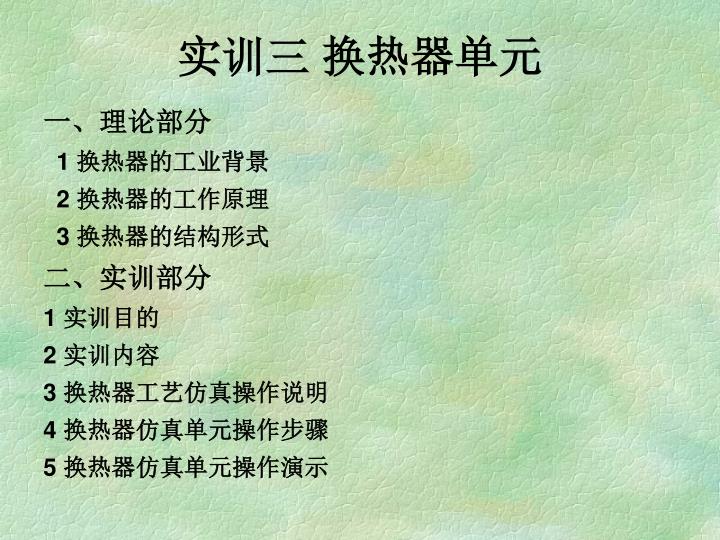

实训三 换热器单元 一、理论部分 1 换热器的工业背景 2 换热器的工作原理 3 换热器的结构形式 二、实训部分 1 实训目的 2 实训内容 3 换热器工艺仿真操作说明 4 换热器仿真单元操作步骤 5 换热器仿真单元操作演示
一、理论部分 1 换热器的工业背景 2 换热器的工作原理 3 换热器的结构形式
1 换热器的工业背景 • 换热器作为工艺过程中必不可少的单元设备，广泛地应用于石油、化工、动力、轻工、机械、冶金、交通、制药等工程领域中。据统计，在现代石油化工企业中换热器投资约占装置建设总投资的 30%-40%；在合成氨厂中，换热器约占全部设备总台数40%。由此可见，换热器对整个企业的建设投资及经济效益有着重要的影响。 返回
2 换热器的工作原理 • 在工业生产中，要实现热量的交换，须采用一定的设备，此种交换的设备统称为换热器。 • 热的传递有：传导、对流和辐射三种基本方式。热传导是无物质宏观唯一的传热方式，发生静止物质内；对流传热是指流体中质点发生相对位移引起的热交换，常伴有热传导；由热的原因产生电磁波在空间的热传递是辐射传热，它不需要有传递介质。 • 化工生产中所指的换热器，常指间壁式换热器，它利用金属壁将冷、热两种流体间隔开，热流体将热传到避面的一侧（对流传热），通过间壁内的热传导，再由间壁的另一侧将热传递给冷流体，从而使热物流被冷却，冷物流被加热，满足化工生产中对冷物流或热物流温度的控制要求。 返回
换热器的原理演示 返回
3 换热器的结构形式 • 列管式换热器 • 套管式换热器 • 蛇管式换热器 • U形管式换热器 • 浮头式换热器 • 板式换热器 • 螺旋板式换热器 • 热管换热器 返回
列管式换热器 返回
套管式换热器 返回
蛇管式换热器 返回
U形管式换热器 返回
浮头式换热器 返回
板式换热器 返回
二 实训部分 1 实训目的 2 实训内容 3 换热器工艺仿真操作说明 4 换热器仿真单元操作步骤 5 换热器仿真单元操作演示
1 实训目的 1.1 掌握换热器的工作原理 1.2 掌握换热器的停车开车操作
2 实训内容 利用仿真软件来进行讲解，辅导学生掌握换热器的操作规程。
3换热器工艺仿真操作说明 • 本单元设计采用管壳式换热器。来自界外的92℃冷物流（沸点:198.25℃）由泵P101A/B送至换热器E101的壳程被流经管程的热物流加热至145℃,并有20%被汽化。冷物流流量由流量控制器FIC101控制,正常流量为12000kg/h。来自另一设备的225℃热物流经泵P102A/B送至换热器E101与注经壳程的冷物流进行热交换,热物流出口温度由TIC101控制(177℃)。 • 为保证热物流的流量稳定,TIC101采用分程控制,TV101A和TV101B分别调节流经E101和副线的流量,TIC101输出0%~100%分别对应TV101A开度0%~100%,TV101B开度100~0%。 返回
4 换热器仿真单元操作步骤 （一）开车操作规程 装置的开工状态为换热器处于常温常压下，各调节阀处于手动关闭状态，各手操阀处于关闭状态，可以直接进冷物流。 1.1 启动冷物流进料泵P101A 1.2 冷物流E101进料 1.3 启动热物流入口泵P102A 1.4 热物流进料
4 换热器仿真单元操作步骤 （二）正常操作规程 2.1正常工况操作参数： 2.2 备用泵的切换
4 换热器仿真单元操作步骤 （三） 停车操作规程 3.1 停热物流进料泵P102A 3.2 停热物流进料 3.3 停冷物流进料泵P101A 3.4 停冷物流进料 3.5 E101管程泄液 3.6 E101壳程泄液
5 换热器仿真操作步骤演示 （1）启动冷进料
5 换热器仿真操作步骤演示 （2）冷进料
5 换热器仿真操作步骤演示 （3）启动热物流泵
5 换热器仿真操作步骤演示 （4）热物流进料
