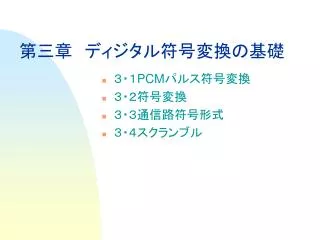

  1. 第三章　ディジタル符号変換の基礎 • ３・１PCMパルス符号変換 • ３・２符号変換 • ３・３通信路符号形式 • ３・４スクランブル

  2. ３・１　PCMパルス符号変換 （１）量子化 直線的量子化の例（図３・１） 無入力で出力を生じない 微小な信号を抑圧しない

  3. 出力 t V D 正弦波の直線量子化（図３・２） 階段で近似することになる

  4. 量子化雑音 入力との差は：振幅DV/2の三角波 量子化ステップの数 信号対雑音比は： bを1増すと6dB改善される

  5. 信号の圧縮と伸長(図３・３) • 小レベルでも信号対雑音比を悪くしないため 送信側で行う 受信側で元に戻す

  6. 電話音声の圧縮特性 m法則 (m-law) 圧縮 国際標準：m = 255 伸長

  7. (2)符号化 各種の２進符号の例：量子化レベルが８ステップの場合(表３・１)

  8. (3)PCM通信の構成 PCM通信の原理的構成図(図３・４) 低域フィルターを通せばパルス補間ができる

  9. ３・２　符号変換 ディジタル通信の概念図(図３・５) 情報源符号化：冗長度を低減してデータ量を削減 通信路符号化：冗長度を付加して誤りを訂正

  10. ３・３　通信路符号形式 1 1 0 1 0 0 RZ 0 NRZ 0 0 マンチェスタ NRZ：周波数成分が最も低い マンチェスタ：1や0が連続してもクロックが再生できる

  11. ３・４　スクランブル NRZでもデータに0や1が連続してもクロック再生を可能にする スクランブラ・デスクランブラのブロック構成(図３・７) 送信側 受信側 このような回路を送受側で数段通過させる
