  1. Minería Subterránea Docente: Marcelo Rojas V. cut and fill

  2. Características del Método de Explotación • Se utiliza para yacimientos que poseen roca de caja y mineral de baja competencia (3B-5A) y en los cuales es imposible construir un caserón de las dimensiones del típico SLS • Método altamente selectivo • Debido al método de arranque muy selectivo y de bajas dimensiones permite lograr altas recuperaciones(>90%) y muy baja dilución (<2%)

  3. Cut and Fill Convencional • Yacimientos semi- verticales • La roca de caja es de baja competencia como para aplicar métodos de sub levelstoping • El método consiste en avanzar con cortes horizontales ascendiendo en la veta. • Una vez realizado el corte de arranque se realiza el relleno del caserón el cual se emplaza con equipo mecánico o cautivo en el caserón.

  4. Accesos y Sub Niveles de Producción

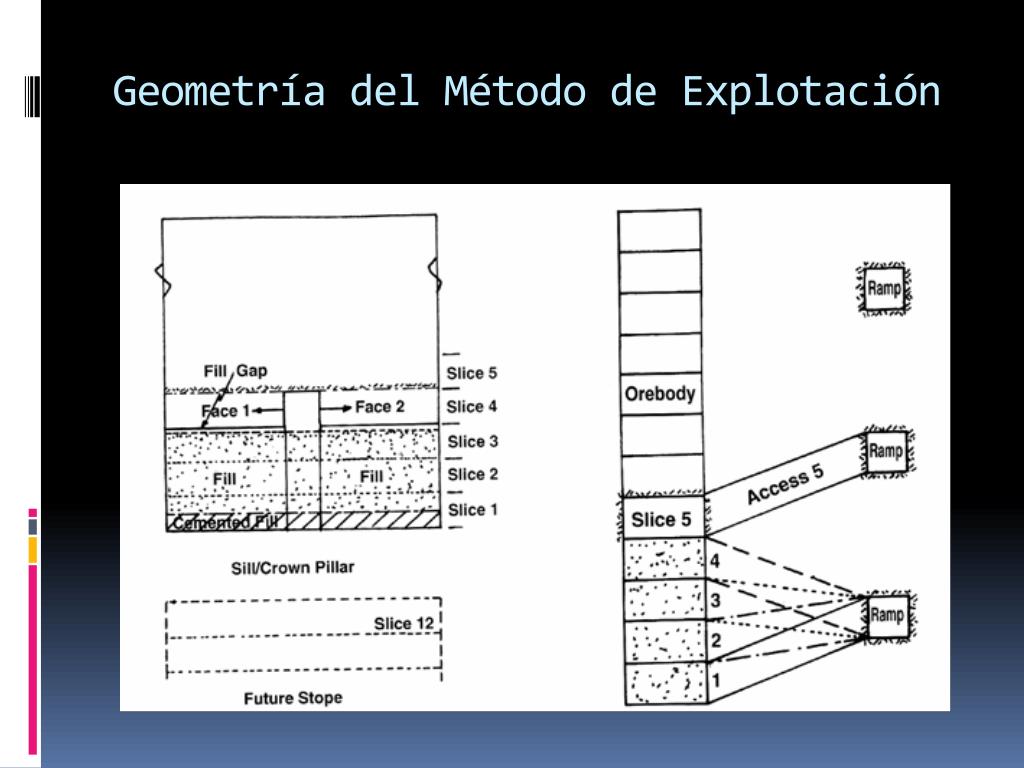

  5. Geometría del Método de Explotación

  6. Variantes de Cut and Fill Convencional • Mecanizado • Se accede desde los niveles de desarrollo directamente con equipo LHD • Las dimensiones son de hasta 40m de largo con alturas de caserón que pueden llegar hasta 8m. • El relleno consiste en relaves con algún nivel de cemento dependiendo de la competencia de la roca de caja • Los equipos consisten en jumbos, LHDs, Stopers, jumbos apernadores • El costo de este método varía en el rango 25-40 $/t • Cautivo • El equipo se deja cautivo en el caserón • Extremadamente costoso y se aplica en vetas de baja potencia • Generalmente los caserones se rellenan con rellenos hidráulicos • Los equipos utilizados consisten en:jacklegs, stopers, slushers, CargadoresCavo • El costo de este método varía en el rango 35-60 $/t

  7. Métodos de Perforación

  8. Diferentes Métodos de Corte Y Relleno

  9. UnderhangCut and Fill • Consiste en cortar el cuerpo mineralizado en tajadas horizontales avanzando descendentemente • Se utiliza en yacimientos en que la roca de caja y mineral es de más baja competencia (5A-5B) • Se agrega cemento para asegurar el techo típicamente 3-5 % en el centro del relleno y 14% en la base que sirve como techo al siguiente corte • Este método puede ser mecanizado o cautivo • Este método es conocido como el de mayor costo alcanzando valores de hasta 120 US$/ton (Goldcorp)

  10. UnderhangCut and Fill

  11. LayoutUnderhangCut And Fill

  12. Esquemas de Corte y Relleno:

  13. Post Room and Pilar Mining

  14. Post Room and Pilar Mining • Variación del método de Room and Pilar • Cuerpos con potencias mayores a 30m e inclinados (menor a 20 grados) • Comienza en la parte inferior del cuerpo mineralizado y se extiende en la vertical por sub-niveles • Una vez realizada la perforación, tronadura, carguío y transporte del mineral se procede a rellenar el caserón típicamente con colas de relaves mezcladas con cemento. • El relleno aumenta el confinamiento permitiendo diseñar con un menor factor de seguridad y por lo tanto maximizando la recuperación

  15. Resistencia Post falla

  16. Resistencia Post falla • En el caso del método de Post Pilar Cut and Fill la resistencia de los pilares post falla dado el tipo de relleno se resume a continuación: • 70% de resistencia se logra incorporando 10% de cemento al material de relleno • 50% de resistencia al incorporar 5% de cemento • Casi 0% de resistencia sin cemento

  17. Vertical Crater Retreat con Relleno VCR

  18. Vertical Crater Retreat con Relleno VCR

  19. The End
