slide2

减速机协会2011年技术研讨交流大会

齿轮测量技术

--齿轮精度标准及测量解决方案

魏 天 水

2

slide3

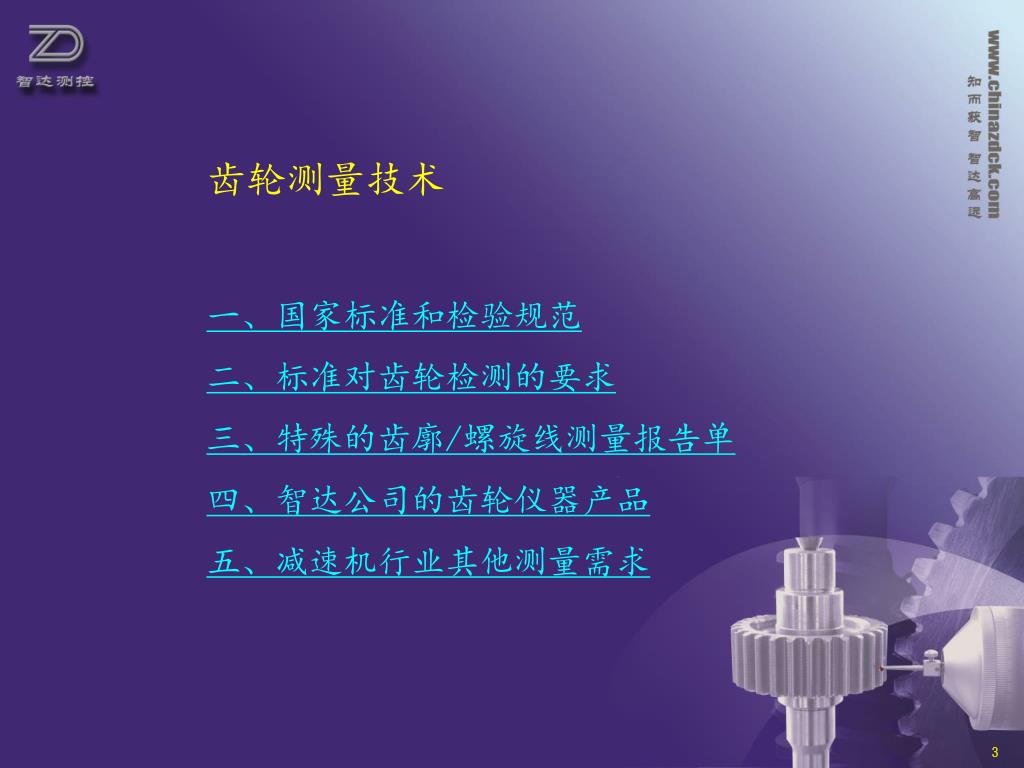

齿轮测量技术

一、国家标准和检验规范

二、标准对齿轮检测的要求

三、特殊的齿廓/螺旋线测量报告单

四、智达公司的齿轮仪器产品

五、减速机行业其他测量需求

3

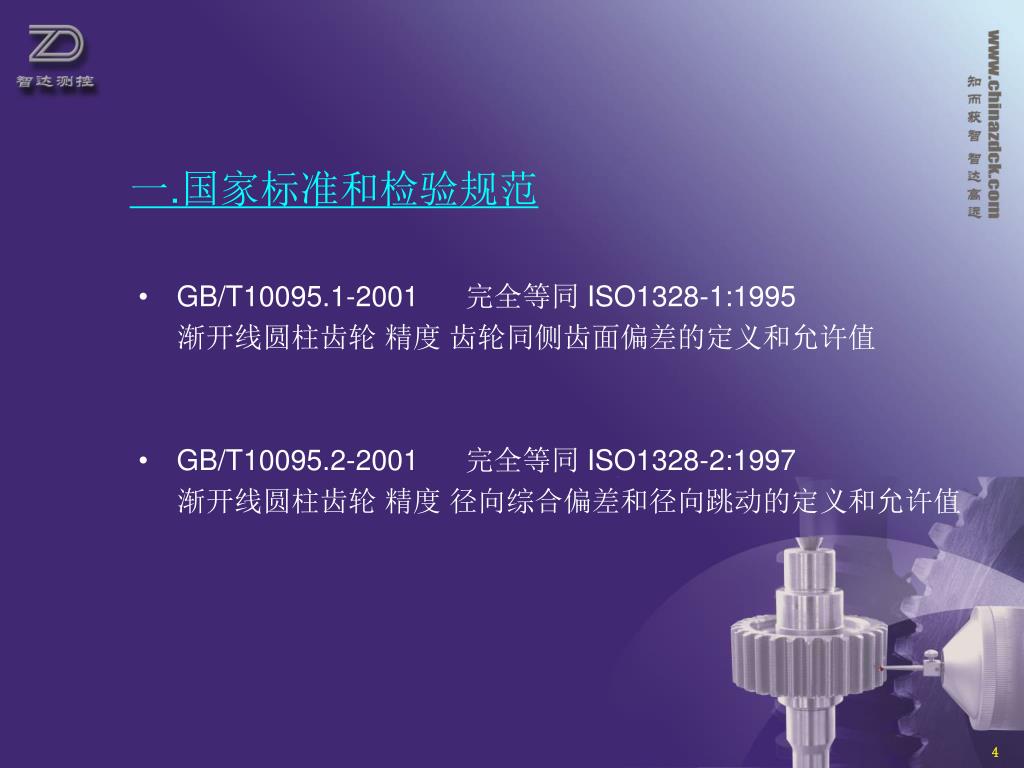

slide4
一.国家标准和检验规范
  • GB/T10095.1-2001 完全等同 ISO1328-1:1995

渐开线圆柱齿轮 精度 齿轮同侧齿面偏差的定义和允许值

  • GB/T10095.2-2001 完全等同 ISO1328-2:1997

渐开线圆柱齿轮 精度 径向综合偏差和径向跳动的定义和允许值

4

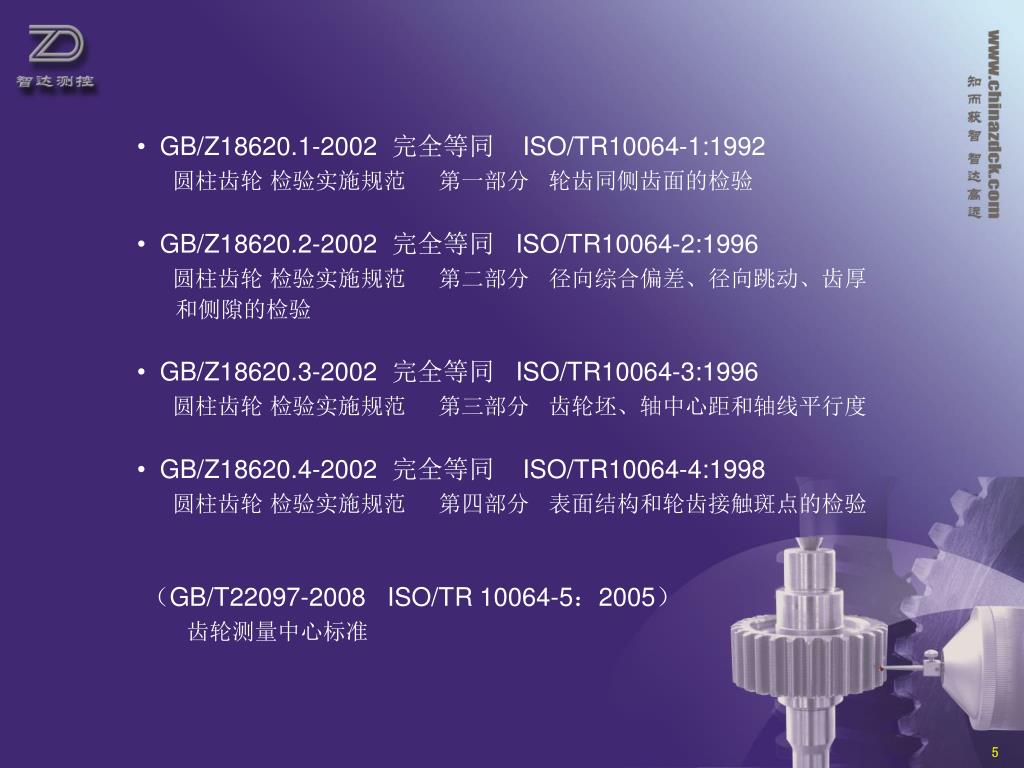

slide5
GB/Z18620.1-2002 完全等同 ISO/TR10064-1:1992

圆柱齿轮 检验实施规范 第一部分 轮齿同侧齿面的检验

  • GB/Z18620.2-2002 完全等同 ISO/TR10064-2:1996

圆柱齿轮 检验实施规范 第二部分 径向综合偏差、径向跳动、齿厚

和侧隙的检验

  • GB/Z18620.3-2002 完全等同 ISO/TR10064-3:1996

圆柱齿轮 检验实施规范 第三部分 齿轮坯、轴中心距和轴线平行度

  • GB/Z18620.4-2002 完全等同 ISO/TR10064-4:1998

圆柱齿轮 检验实施规范 第四部分 表面结构和轮齿接触斑点的检验

(GB/T22097-2008 ISO/TR 10064-5:2005)

齿轮测量中心标准

5

slide6

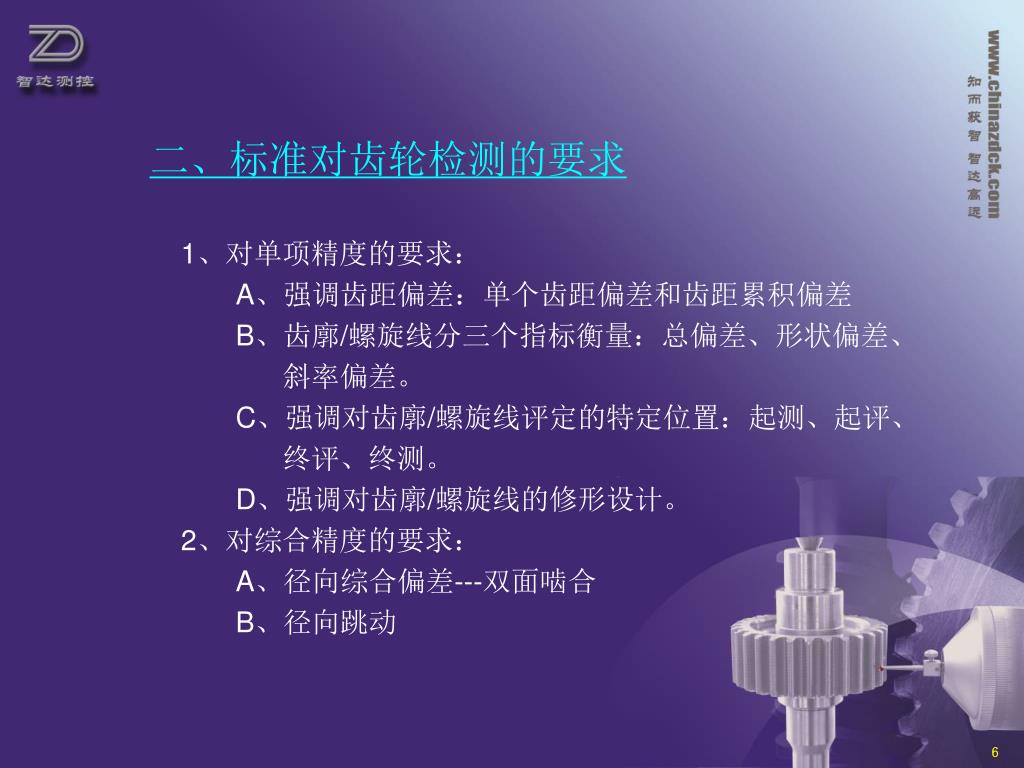

二、标准对齿轮检测的要求

1、对单项精度的要求:

A、强调齿距偏差:单个齿距偏差和齿距累积偏差

B、齿廓/螺旋线分三个指标衡量:总偏差、形状偏差、

斜率偏差。

C、强调对齿廓/螺旋线评定的特定位置:起测、起评、

终评、终测。

D、强调对齿廓/螺旋线的修形设计。

2、对综合精度的要求:

A、径向综合偏差---双面啮合

B、径向跳动

6

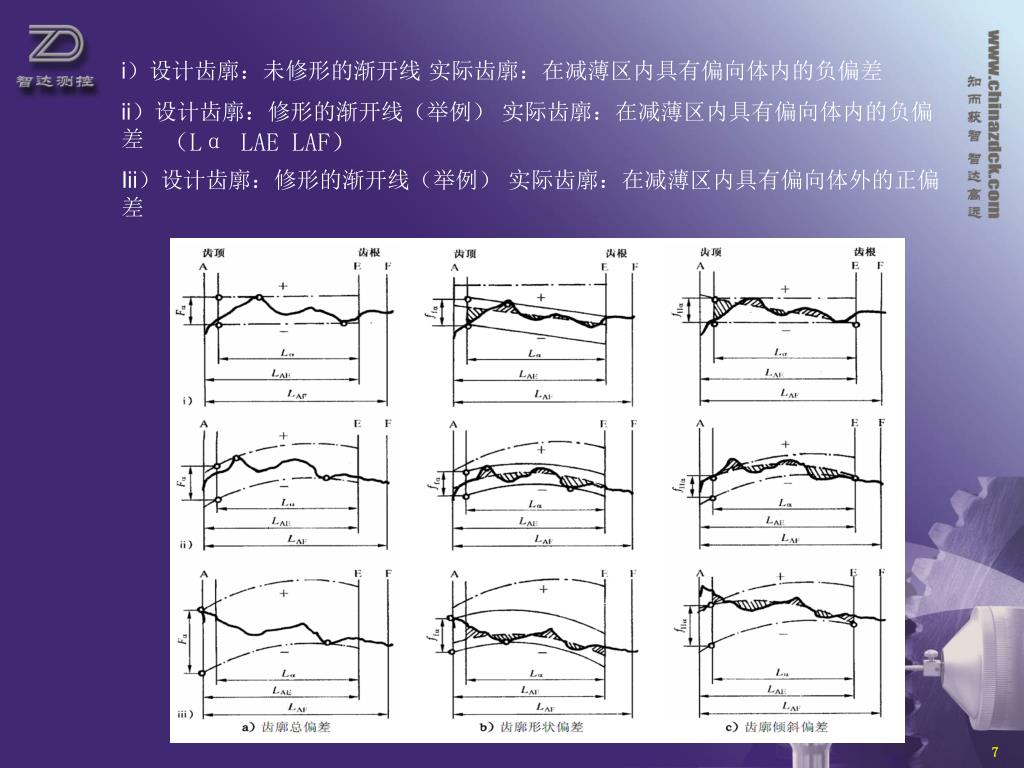

slide7

i)设计齿廓:未修形的渐开线 实际齿廓:在减薄区内具有偏向体内的负偏差

ii)设计齿廓:修形的渐开线(举例) 实际齿廓:在减薄区内具有偏向体内的负偏差

Iii)设计齿廓:修形的渐开线(举例) 实际齿廓:在减薄区内具有偏向体外的正偏差

(LαLAE LAF)

7

slide8

i)设计螺旋线:未修形的螺旋线 实际螺旋线:在减薄区内具有偏向体内的负偏差

ii)设计螺旋线:修形的螺旋线(举例) 实际螺旋线:在减薄区内具有偏向体内的负偏差

ii)设计螺旋线:修形的螺旋线(举例) 实际螺旋线:在减薄区内具有偏向体外的正偏差

8

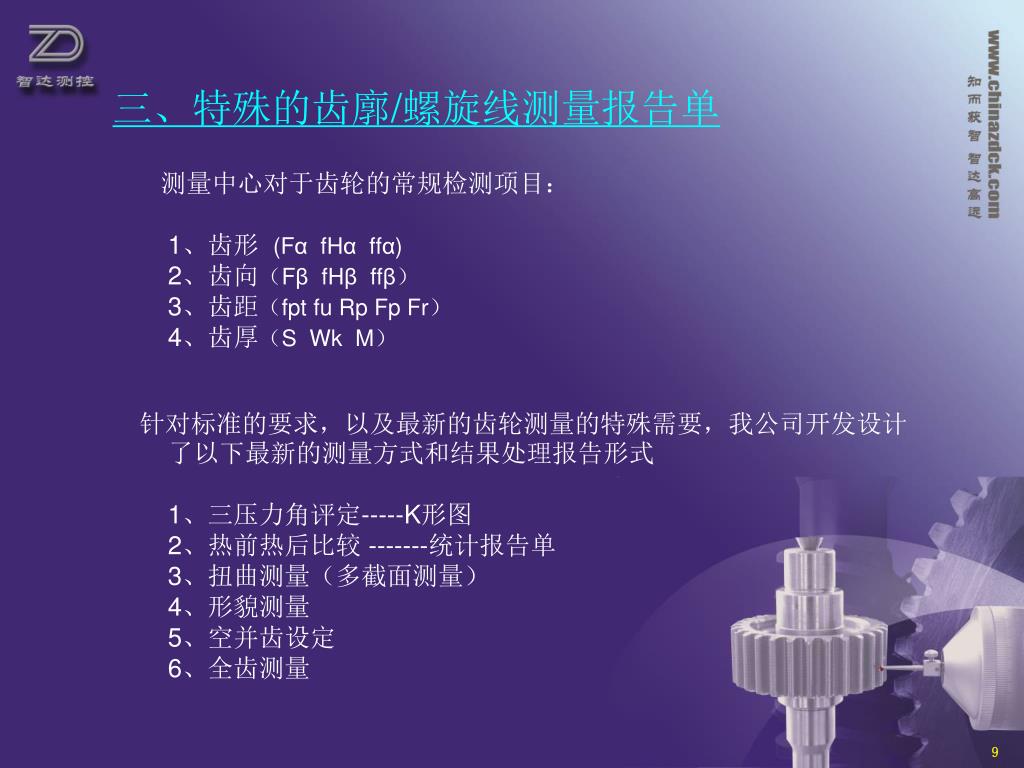

slide9
三、特殊的齿廓/螺旋线测量报告单

测量中心对于齿轮的常规检测项目:

1、齿形 (Fα fHα ffα)

2、齿向(Fβ fHβ ffβ)

3、齿距(fpt fu Rp Fp Fr)

4、齿厚(S Wk M)

针对标准的要求,以及最新的齿轮测量的特殊需要,我公司开发设计了以下最新的测量方式和结果处理报告形式

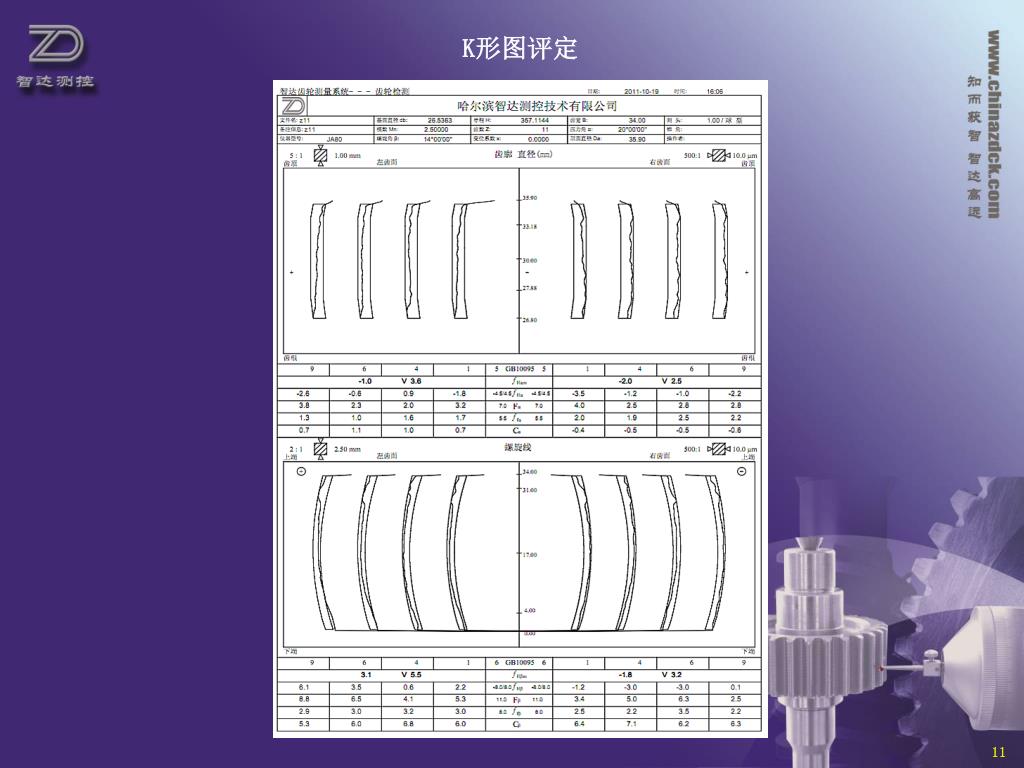

1、三压力角评定-----K形图

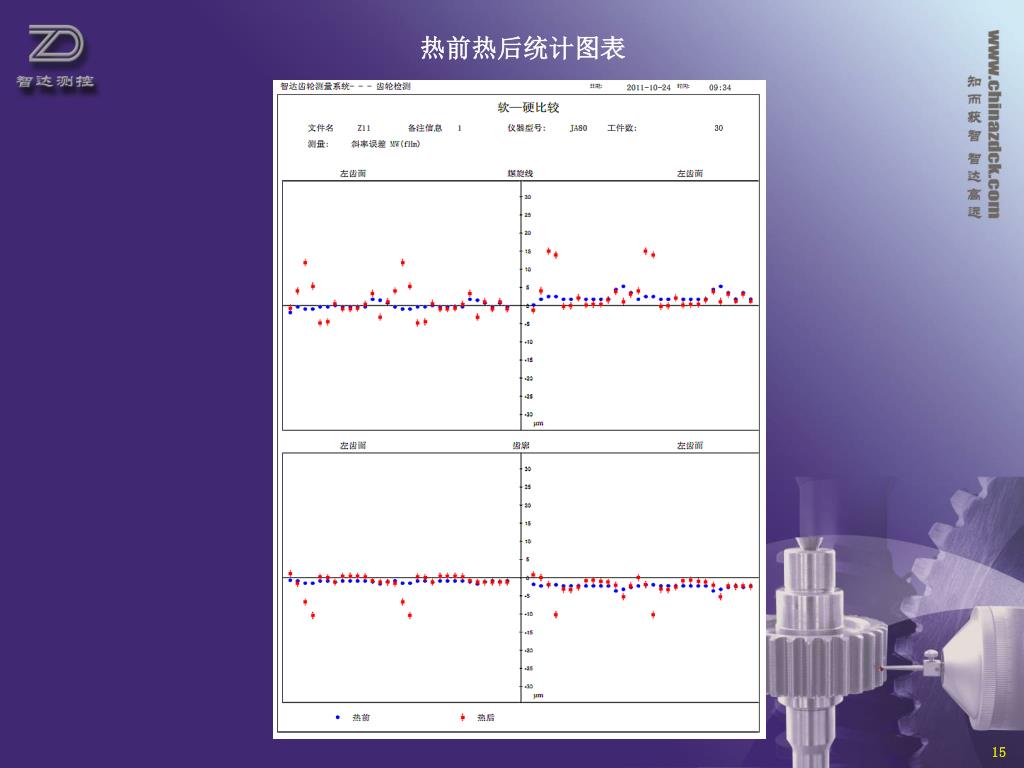

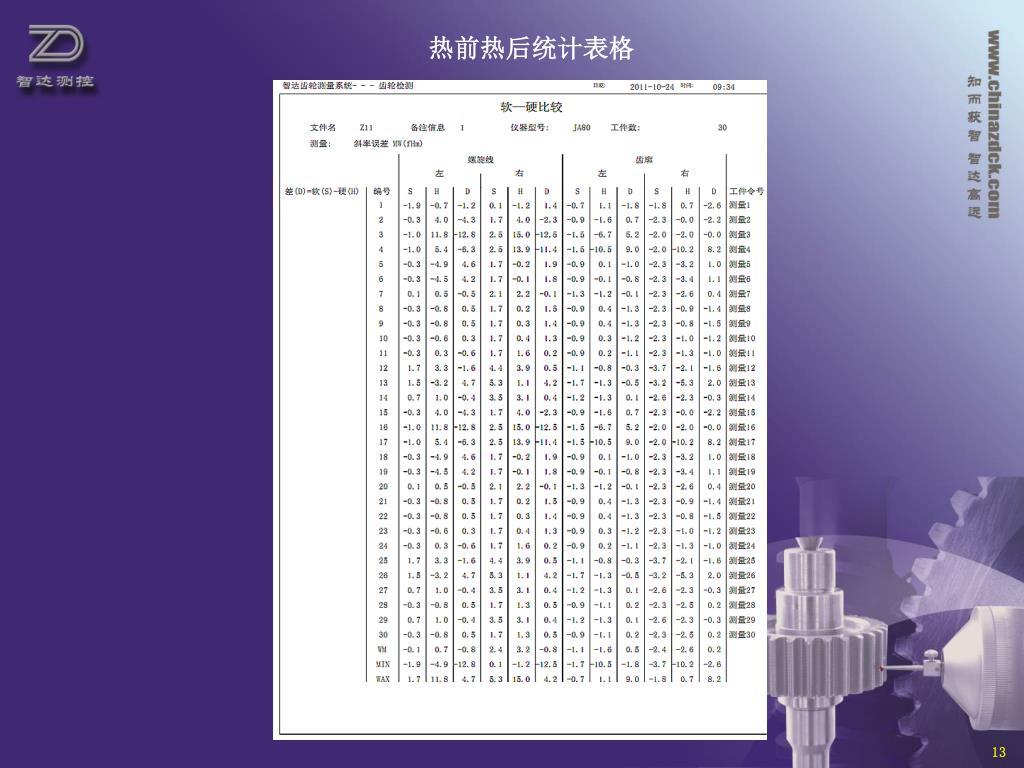

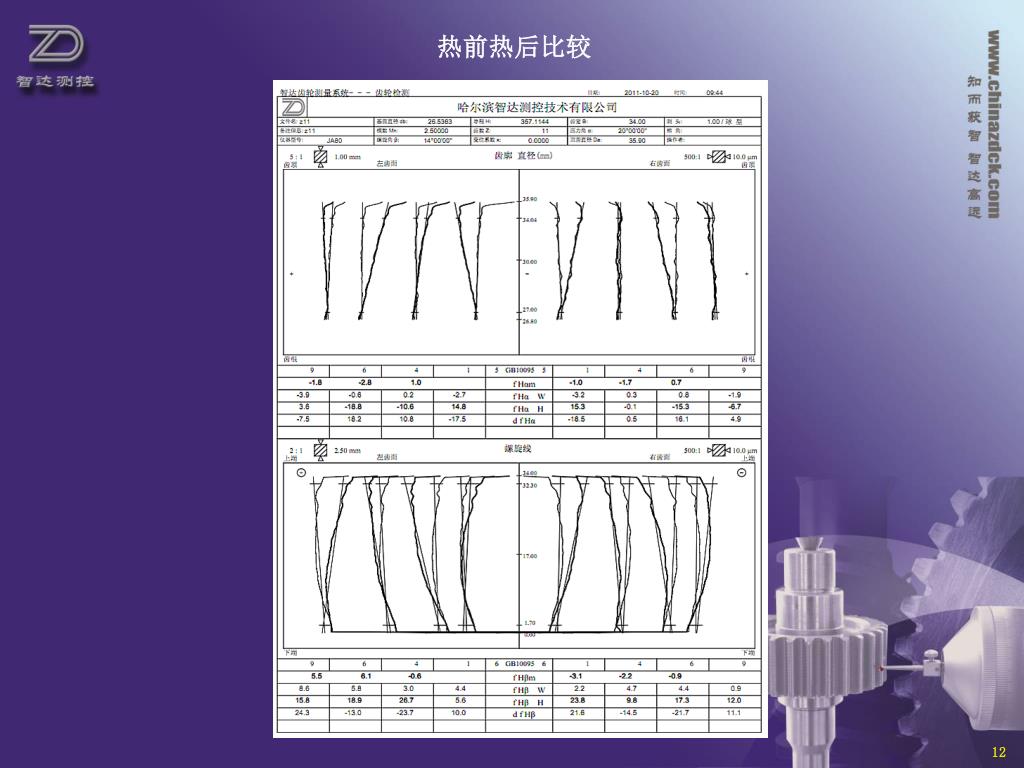

2、热前热后比较 -------统计报告单

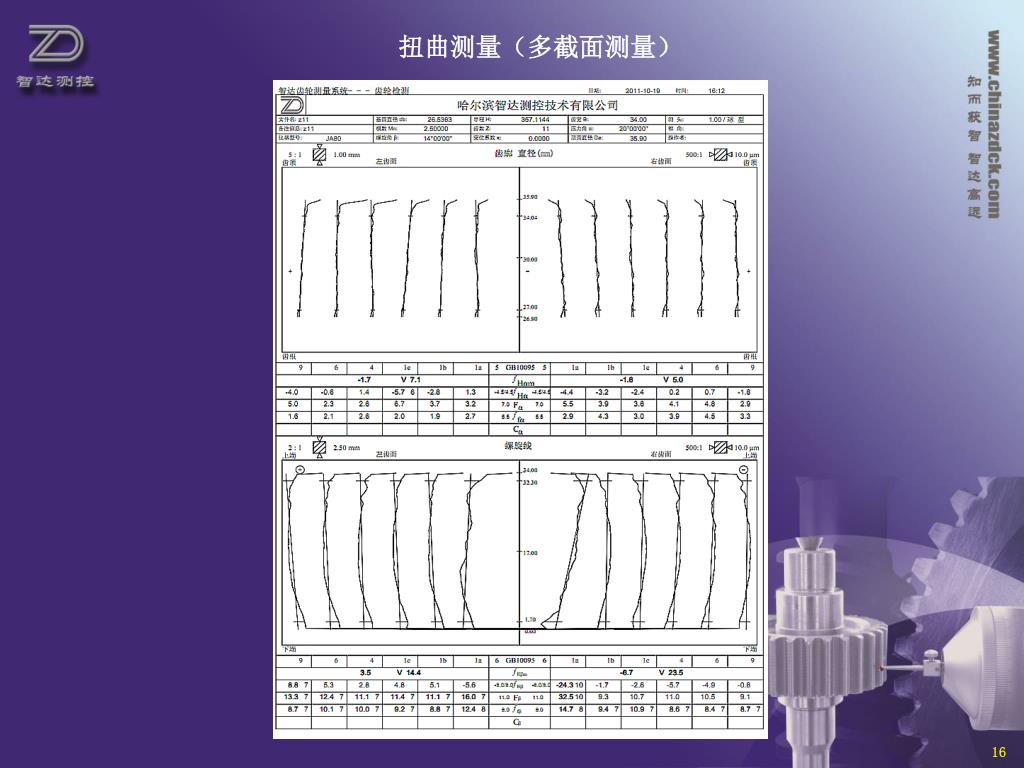

3、扭曲测量(多截面测量)

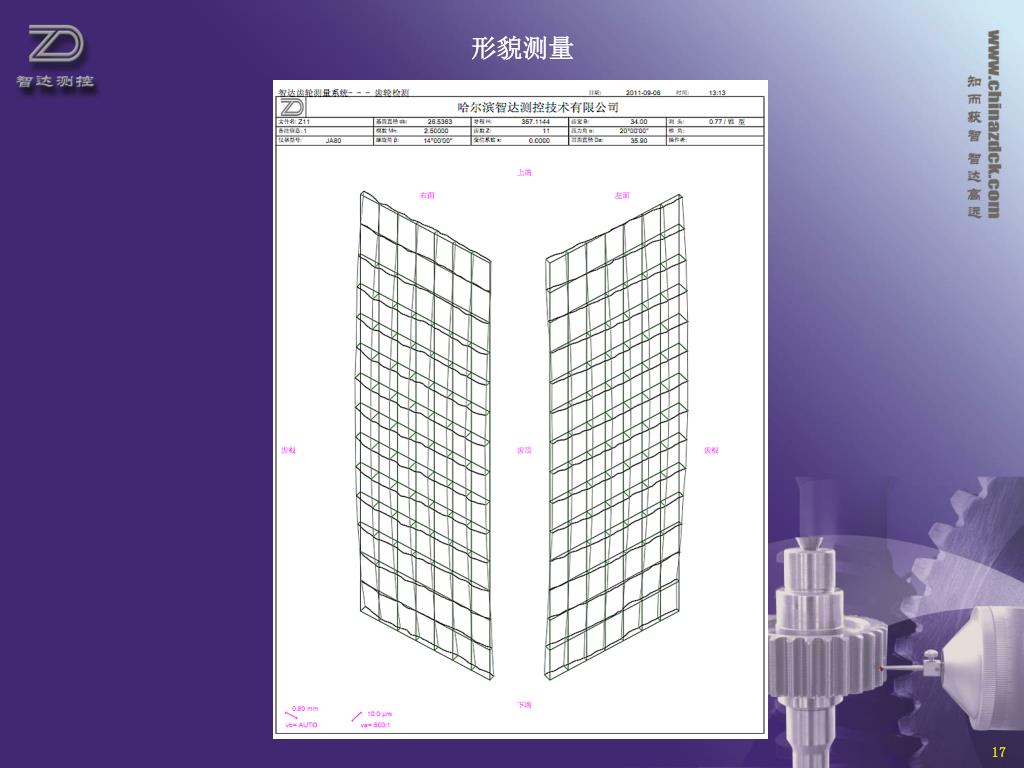

4、形貌测量

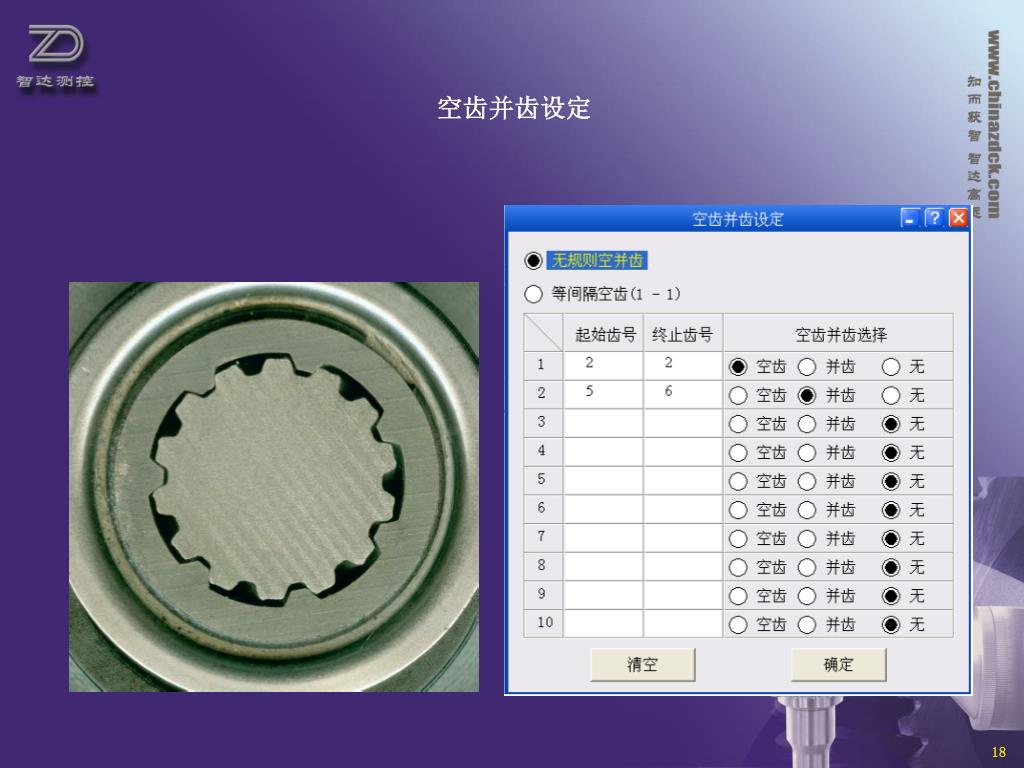

5、空并齿设定

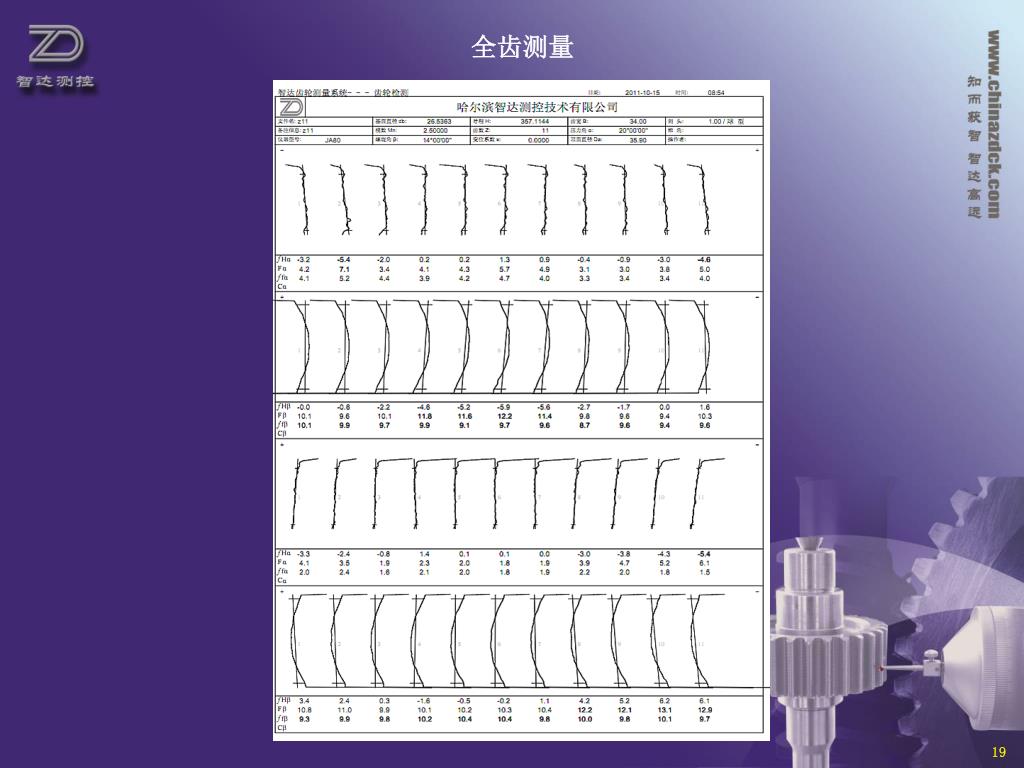

6、全齿测量

9

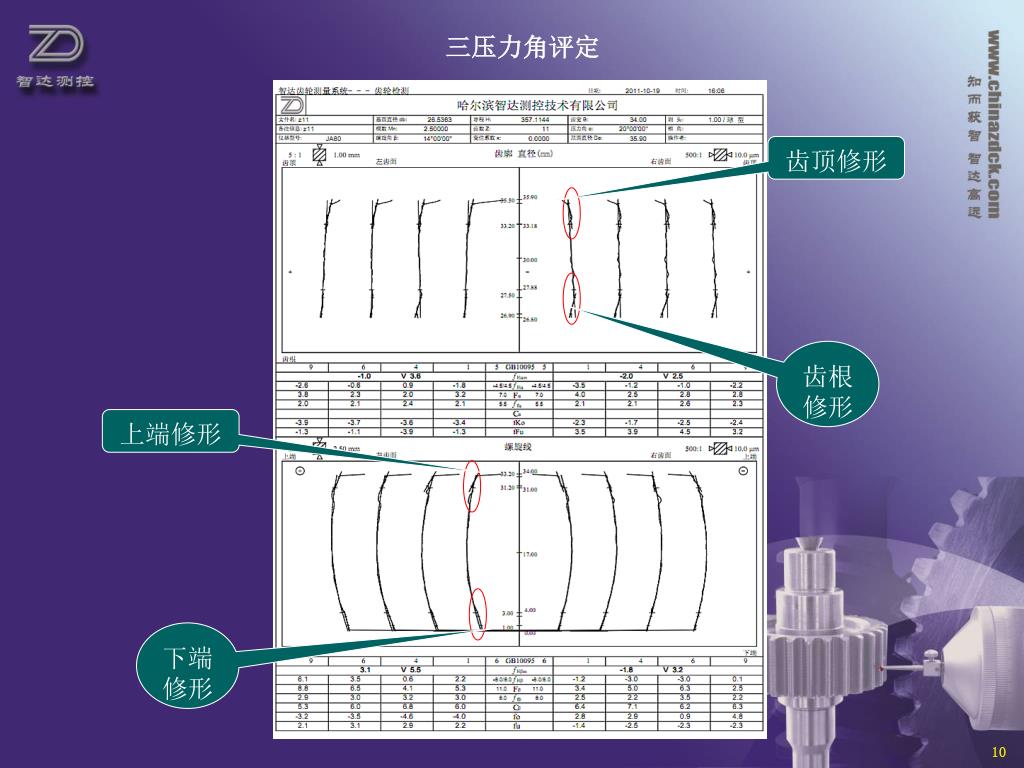

slide10

三压力角评定

齿顶修形

齿根修形

上端修形

下端修形

10

slide20

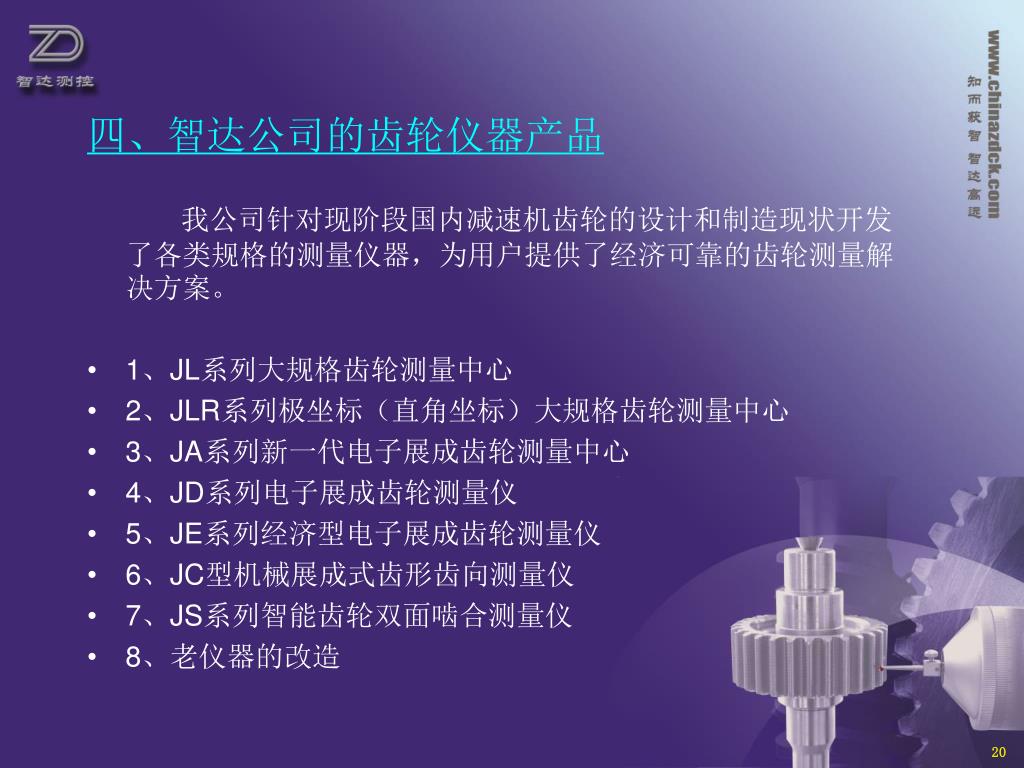

四、智达公司的齿轮仪器产品

我公司针对现阶段国内减速机齿轮的设计和制造现状开发了各类规格的测量仪器,为用户提供了经济可靠的齿轮测量解决方案。

  • 1、JL系列大规格齿轮测量中心
  • 2、JLR系列极坐标(直角坐标)大规格齿轮测量中心
  • 3、JA系列新一代电子展成齿轮测量中心
  • 4、JD系列电子展成齿轮测量仪
  • 5、JE系列经济型电子展成齿轮测量仪
  • 6、JC型机械展成式齿形齿向测量仪
  • 7、JS系列智能齿轮双面啮合测量仪
  • 8、老仪器的改造

20

slide21

JL系列大规格齿轮测量的解决方案

JL2000

JL1600

JL1200

高精密回转轴系,高精度直线导轨,数字式高精度测量头,上顶尖支臂移开功能。

针对大型齿轮箱大规格、高精度磨齿齿轮的脱机检测

21

slide22

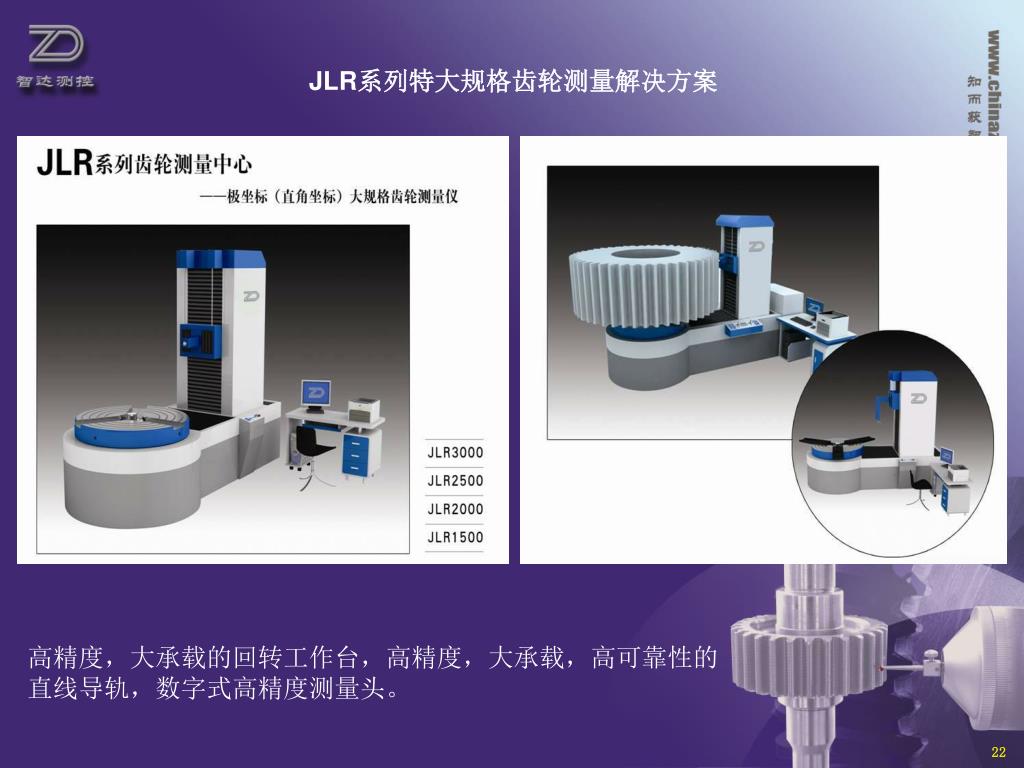

JLR系列特大规格齿轮测量解决方案

高精度,大承载的回转工作台,高精度,大承载,高可靠性的直线导轨,数字式高精度测量头。

22

slide23

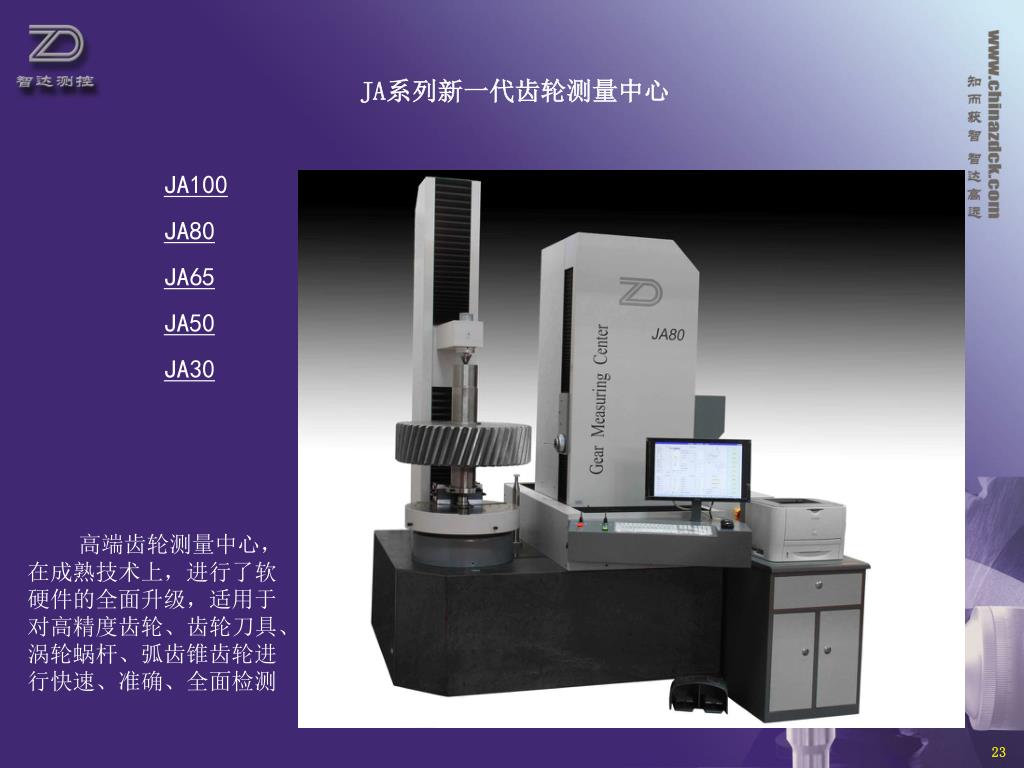

JA系列新一代齿轮测量中心

JA100

JA80

JA65

JA50

JA30

高端齿轮测量中心,在成熟技术上,进行了软硬件的全面升级,适用于对高精度齿轮、齿轮刀具、涡轮蜗杆、弧齿锥齿轮进行快速、准确、全面检测

23

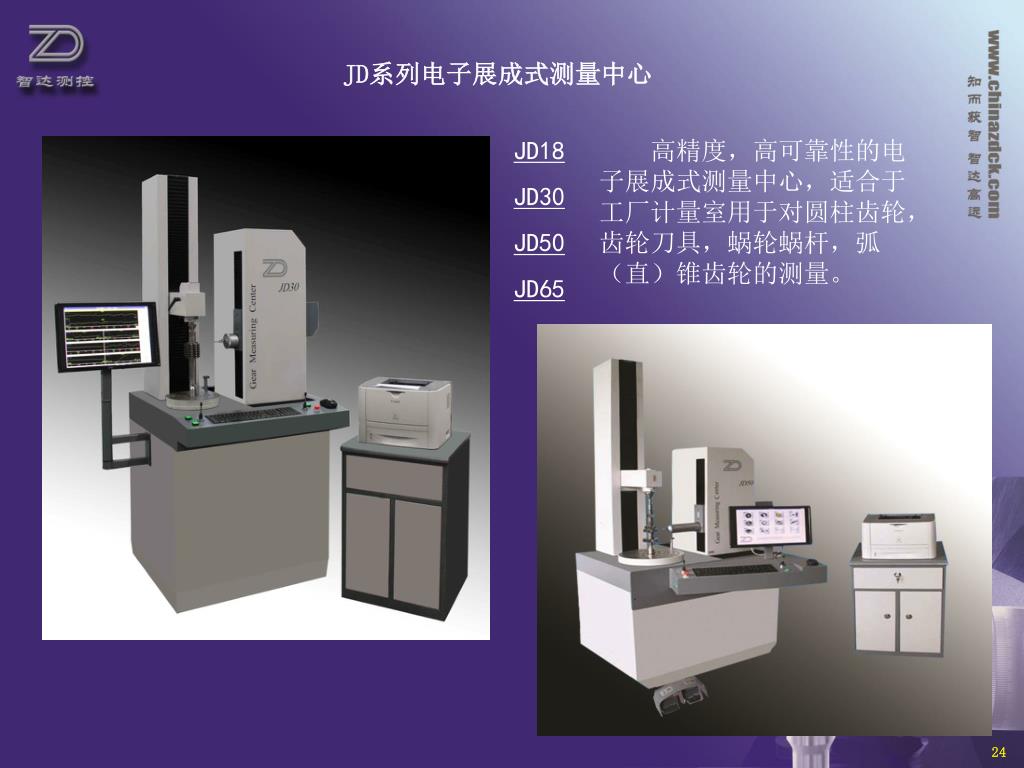

slide24

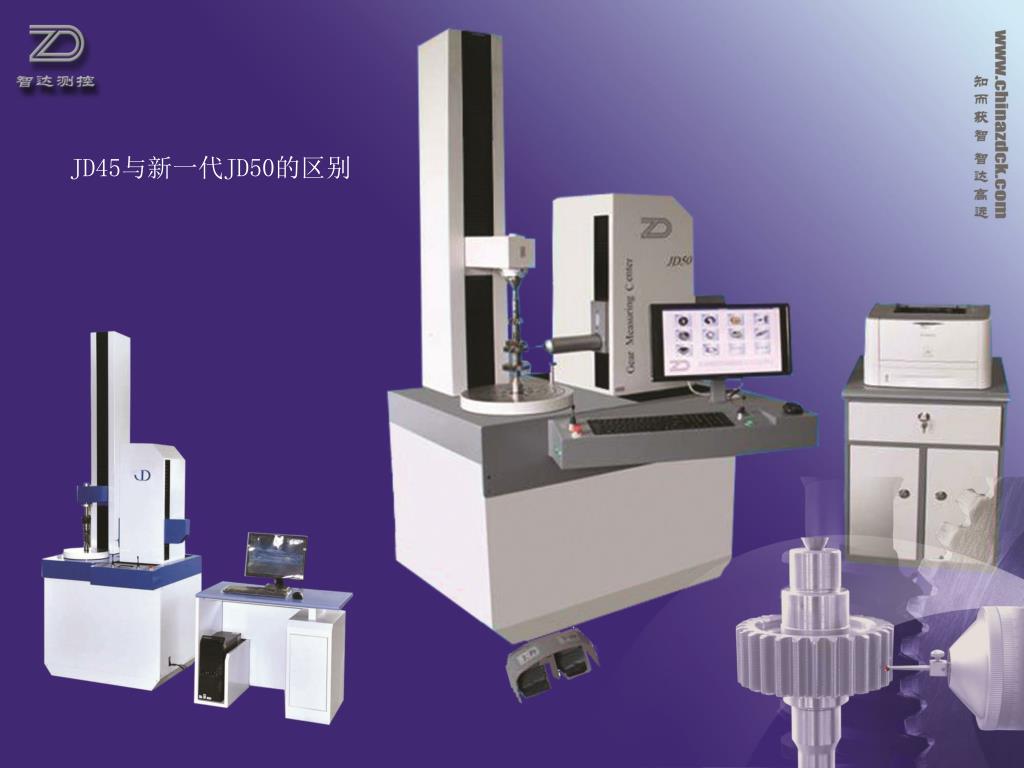

JD系列电子展成式测量中心

JD18

JD30

JD50

JD65

高精度,高可靠性的电子展成式测量中心,适合于工厂计量室用于对圆柱齿轮,齿轮刀具,蜗轮蜗杆,弧(直)锥齿轮的测量。

24

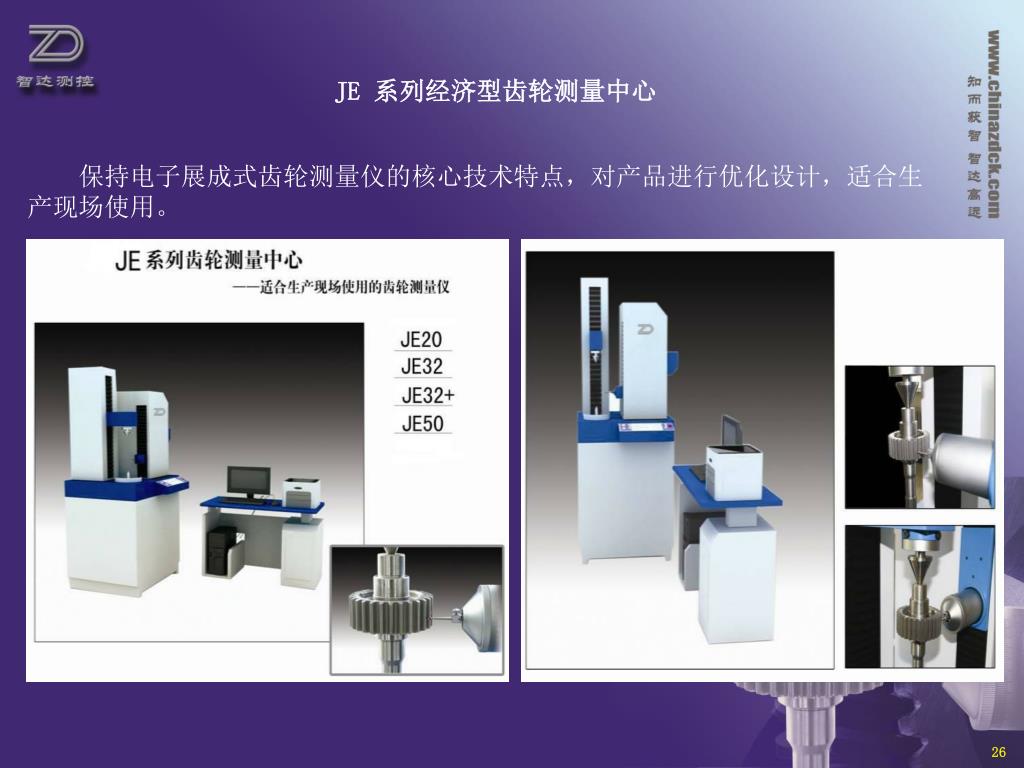

slide26

JE 系列经济型齿轮测量中心

保持电子展成式齿轮测量仪的核心技术特点,对产品进行优化设计,适合生产现场使用。

26

slide27

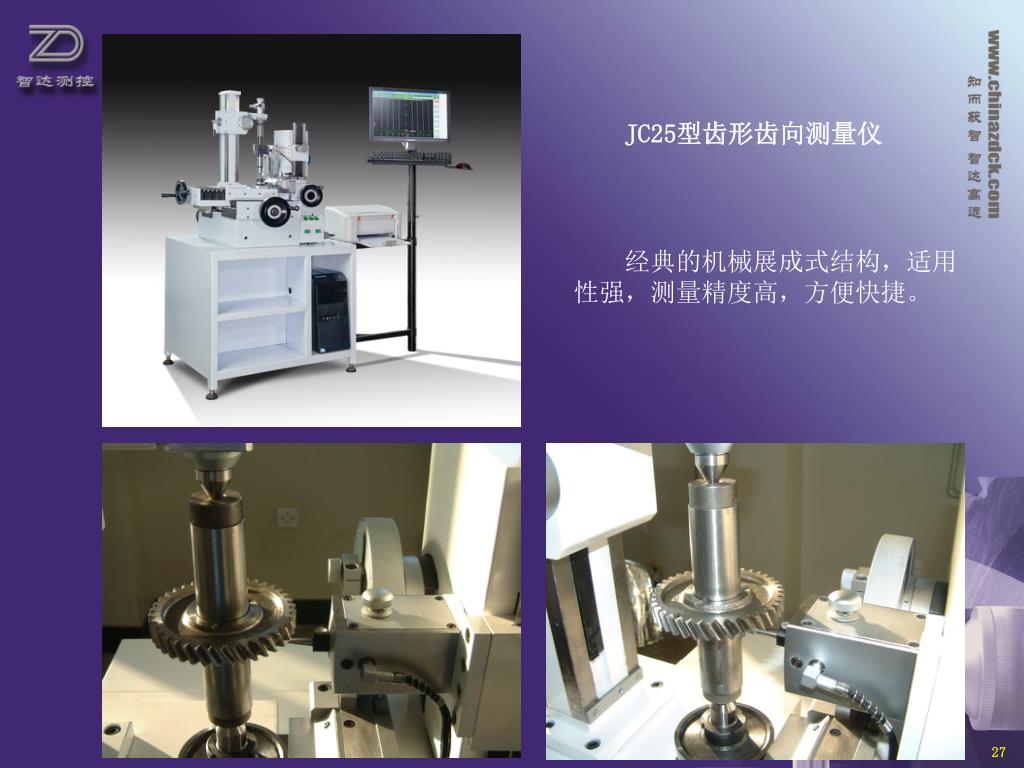

JC25型齿形齿向测量仪

经典的机械展成式结构,适用性强,测量精度高,方便快捷。

27

slide28

JS系列智能齿轮双面啮合综合测量仪

JS10型齿轮双面啮合仪

JS20型齿轮双面啮合仪

28

slide29

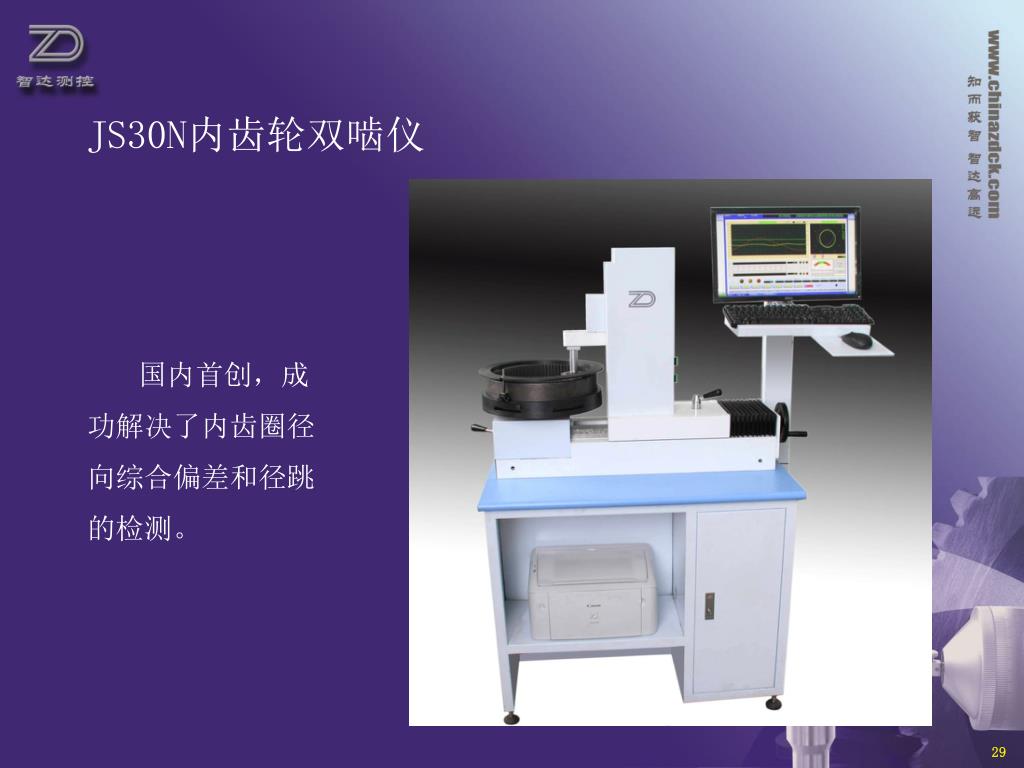

JS30N内齿轮双啮仪

国内首创,成功解决了内齿圈径向综合偏差和径跳的检测。

29

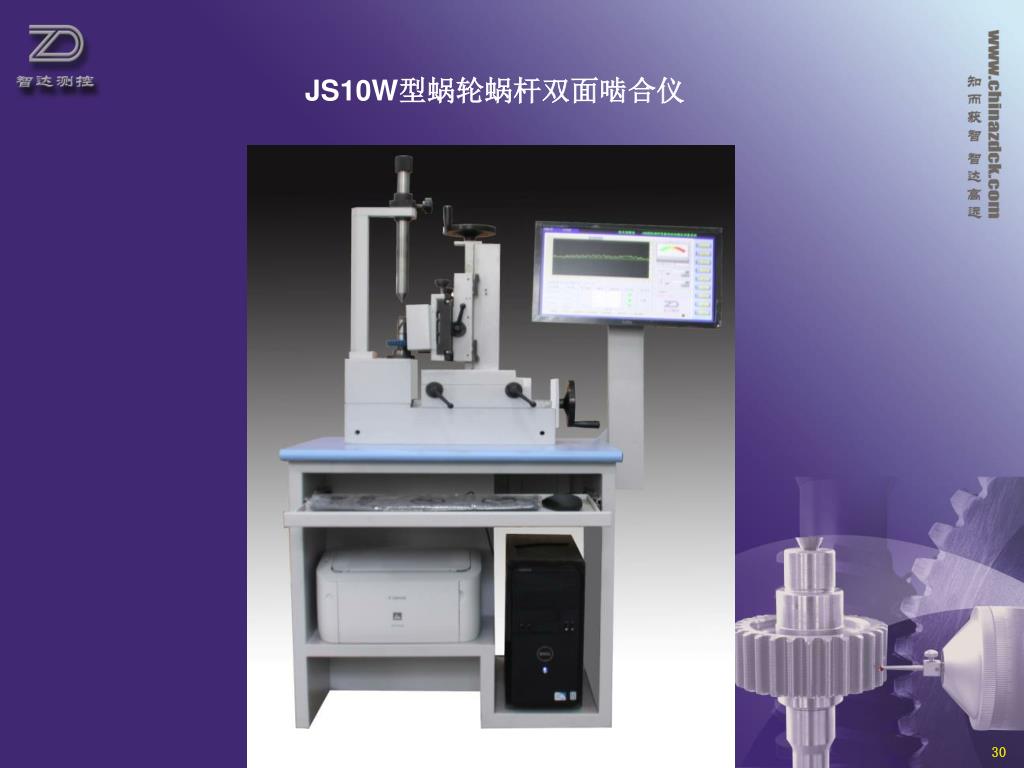

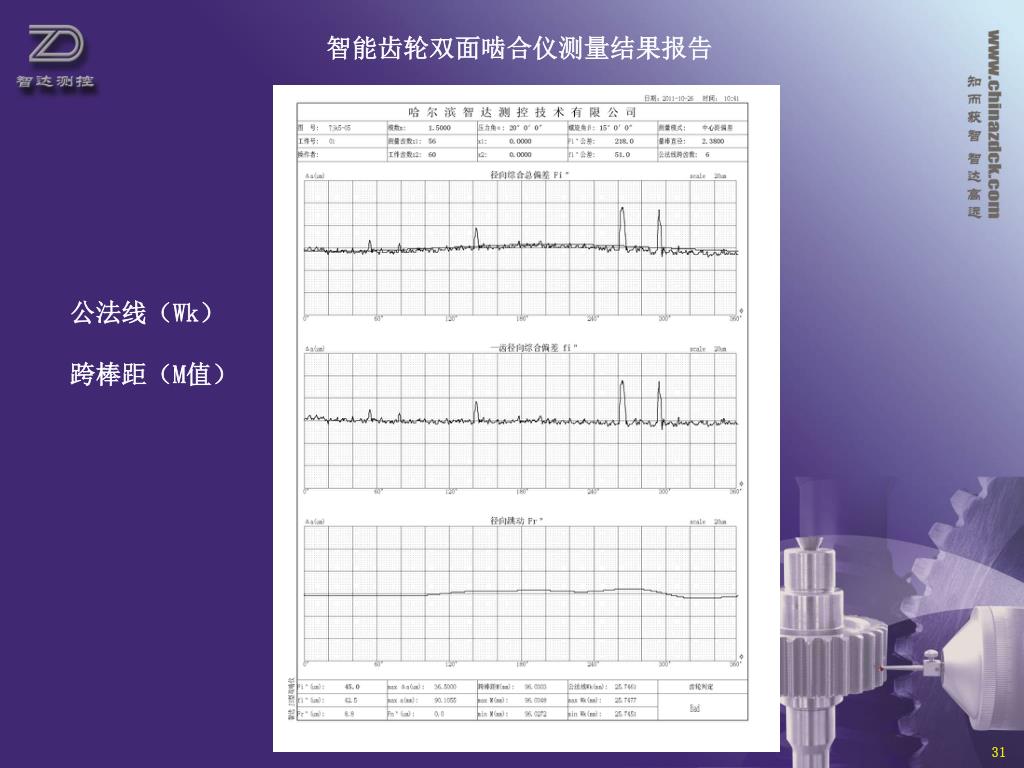

slide31

智能齿轮双面啮合仪测量结果报告

公法线(Wk)

跨棒距(M值)

31

slide32

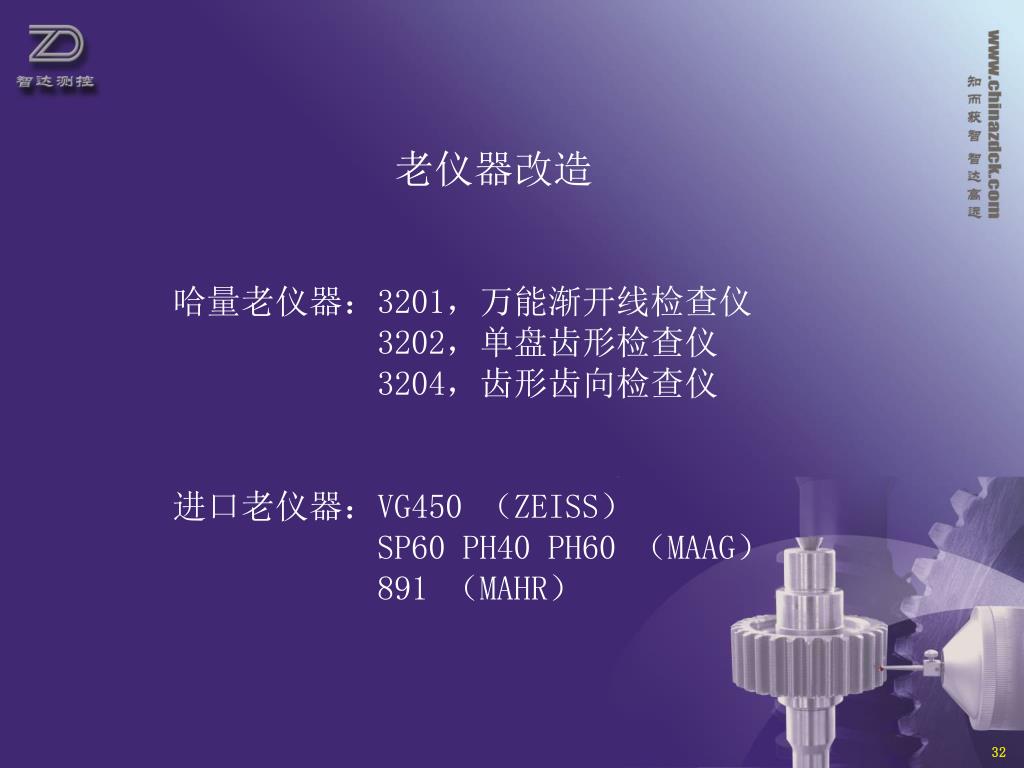

老仪器改造

哈量老仪器:3201,万能渐开线检查仪

3202,单盘齿形检查仪

3204,齿形齿向检查仪

进口老仪器:VG450 (ZEISS)

SP60 PH40 PH60 (MAAG)

891 (MAHR)

32

slide33

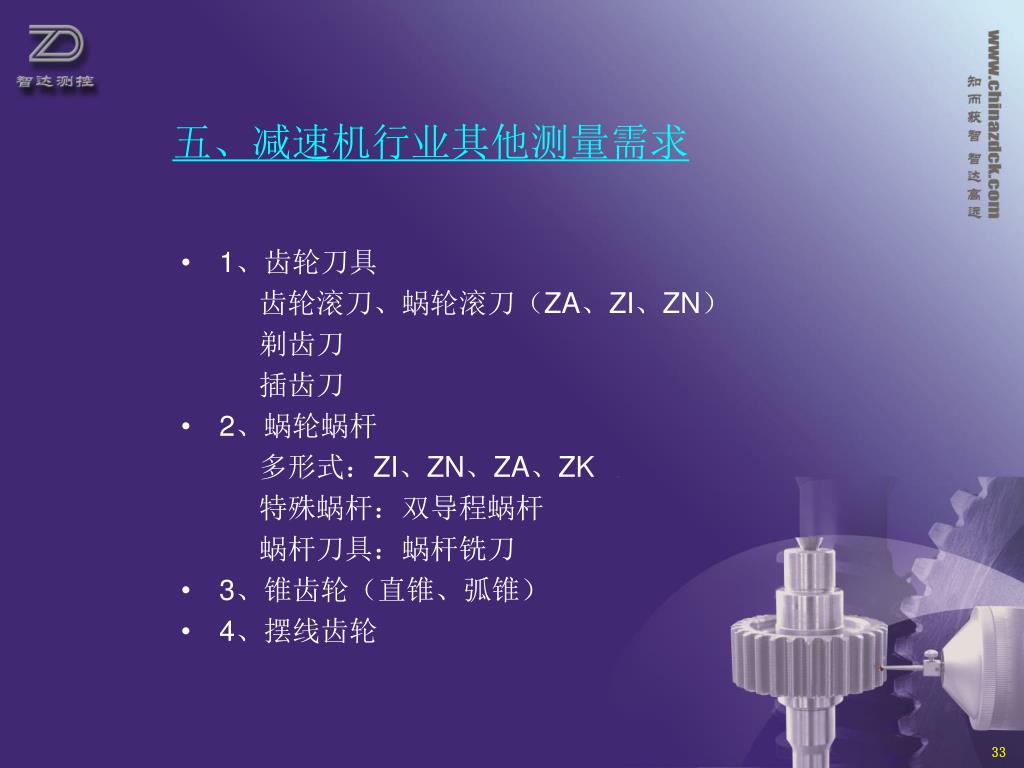

五、减速机行业其他测量需求
  • 1、齿轮刀具

齿轮滚刀、蜗轮滚刀(ZA、ZI、ZN)

剃齿刀

插齿刀

  • 2、蜗轮蜗杆

多形式:ZI、ZN、ZA、ZK

特殊蜗杆:双导程蜗杆

蜗杆刀具:蜗杆铣刀

  • 3、锥齿轮(直锥、弧锥)
  • 4、摆线齿轮

33

slide34

谢 谢 !

欢迎光临哈尔滨!

34
