  1. Juha Karkkainen ¨ ¨ Lempel-Ziv Parsing and Sublinear-Size Index Structures for String Matching Esko Ukkonen Proceedings of the Third South American Workshop on String Processing. WSP 1996, 141-55, 1996 竹田研究室 修士課程1年 喜田 拓也

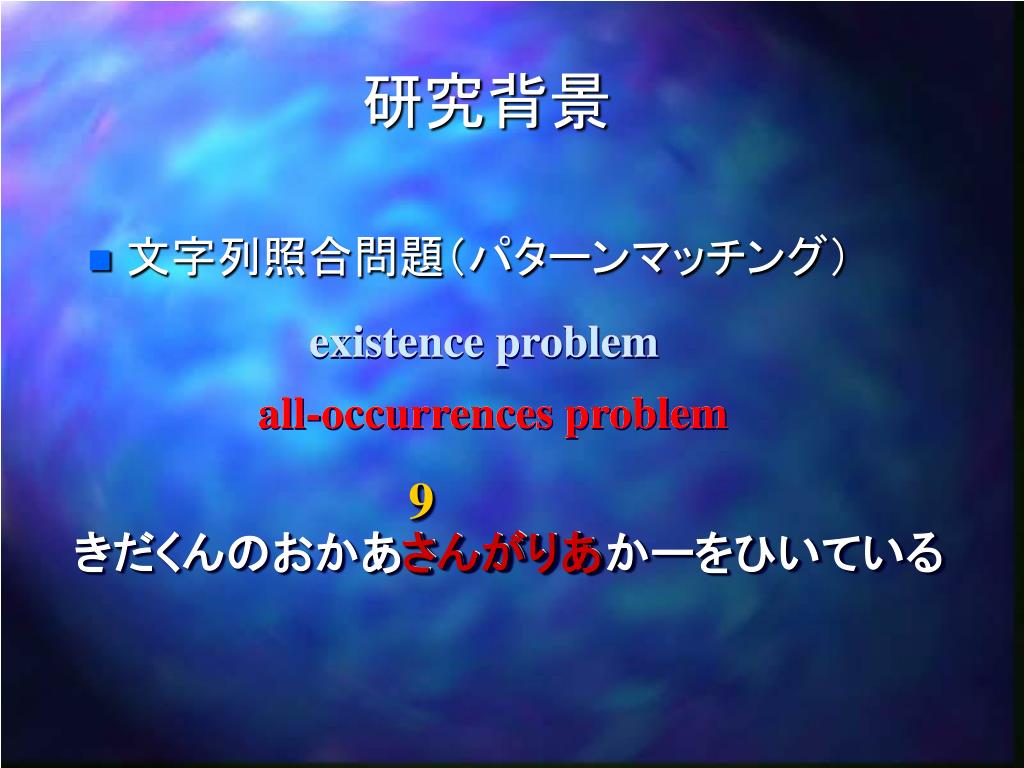

  2. existence problem • existence problem • existence problem all-occurrences problem all-occurrences problem all-occurrences problem 研究背景 • 文字列照合問題（パターンマッチング） 9 きだくんのおかあさんがりあかーをひいている さんがりあ

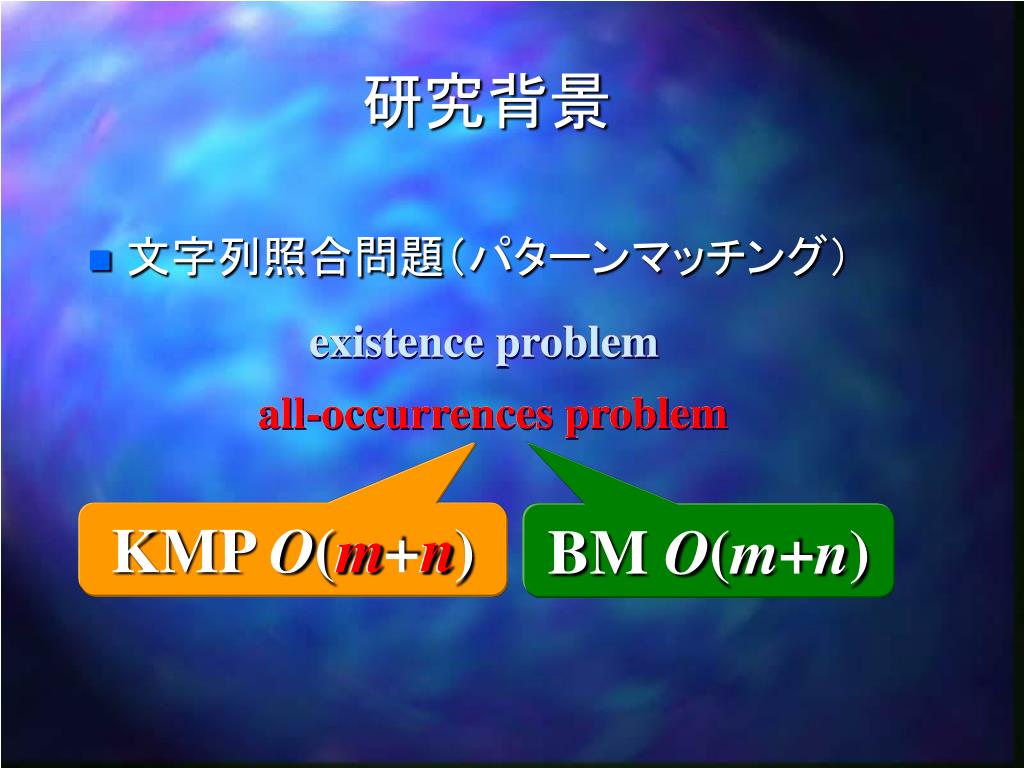

  3. existence problem • existence problem • existence problem all-occurrences problem all-occurrences problem all-occurrences problem 研究背景 • 文字列照合問題（パターンマッチング） KMP O(m+n) BM O(m+n) n m

  4. 研究背景 • 巨大なテキストに対する文字列照合問題 • Index を作ることで劇的に速くなる.

  5. About 11n bytes 9n bytes About 10n bytes 研究背景 O（n） • 現在知られている index 構造 • suffix tree • suffix array • level-compressed trie • suffix cactus • suffix binary search tree Over 10n bytes 5n bytes

  6. 研究背景 • 新しい index 構造が必要 • より小さい • 前処理をしない場合よりも検索が高速 • 初の sublinear-size index これがミソ LZ parsing を用いる O(n / log n)

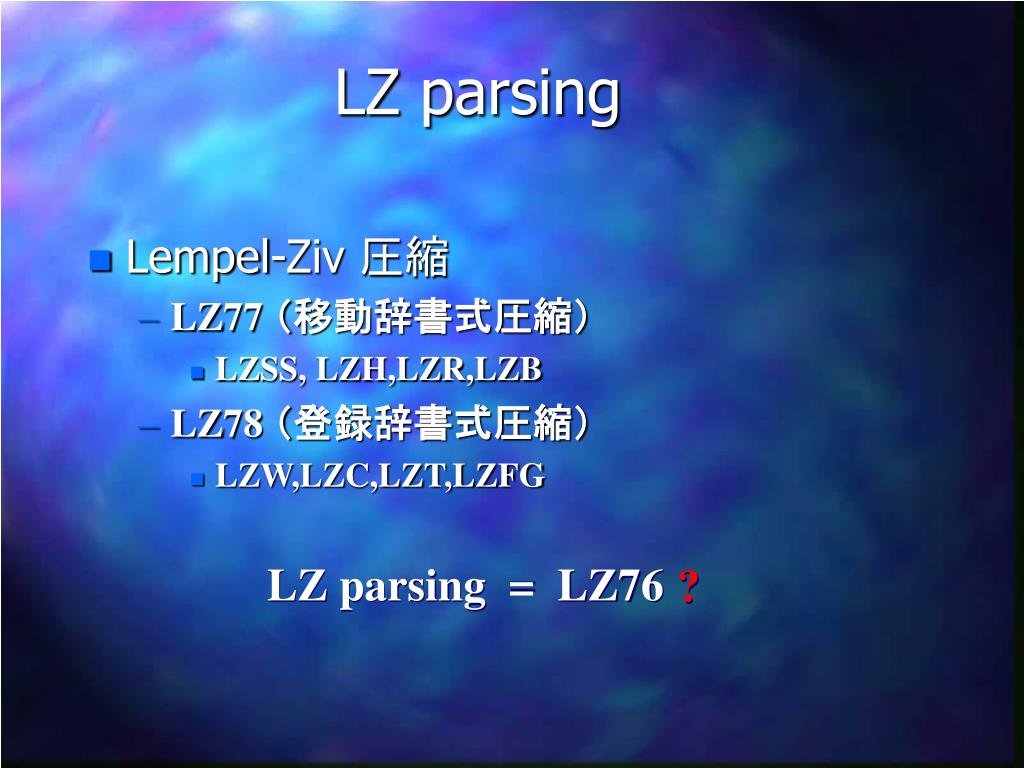

  7. LZ parsing • Lempel-Ziv 圧縮 • LZ77 （移動辞書式圧縮） • LZSS, LZH,LZR,LZB • LZ78 （登録辞書式圧縮） • LZW,LZC,LZT,LZFG LZ parsing = LZ76 ?

  8. ... ... （P1,L1,C1） （Pi,Li,Ci） （PN,LN,CN） Z = LZ parsing • LZ parse Z of string Tの定義 負でない整数 Pi, Li Σ上の記号 Ci

  9. ... ... （P1,L1,C1） （Pi,Li,Ci） （PN,LN,CN） Ui= Ui -1 + Li -1 + 1 for i > 1. U1 = 1, Pi < Ui , whenever Li > 0 For 1 ≦ i ≦ N T［Ui…Ui+Li-1］ = T［Pi…Pi+Li-1］, Z = T［Ui+Li］ = Ci . T［Pi...］ と T［Ui...］ の common prefix が 最大となる Pi < Ui を選ぶ. LZ parsing • LZ parse Z of string Tの定義

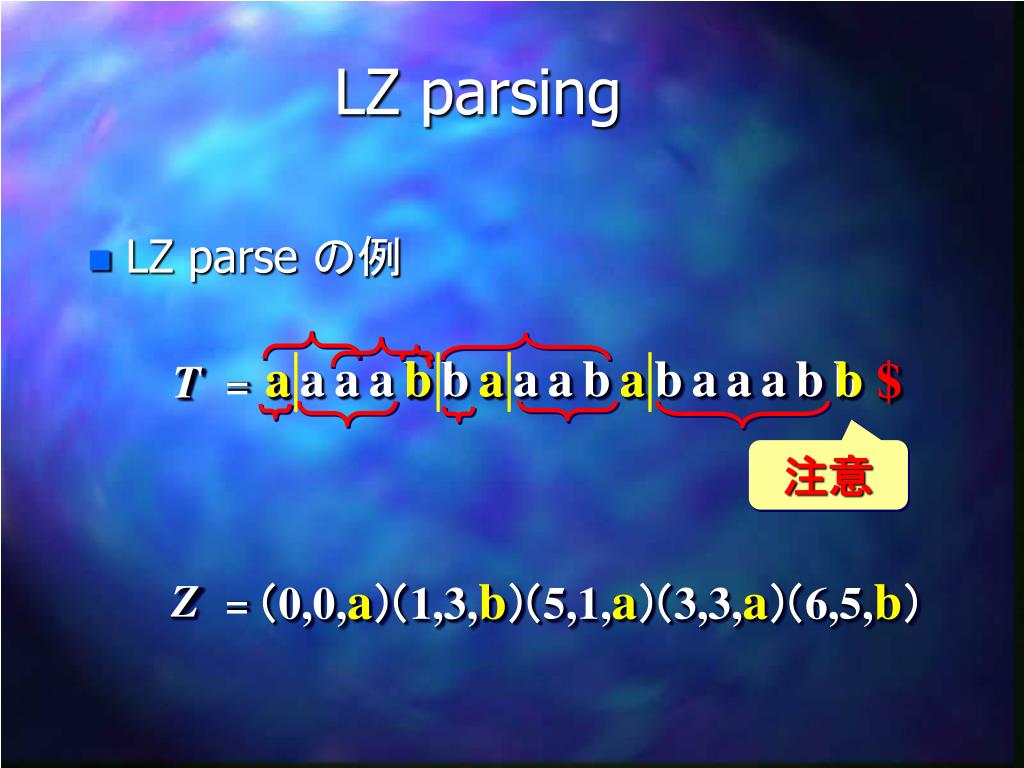

  10. aaaabbaaababaaabb T = Z = LZ parsing • LZ parse の例 b a a a b $ 注意 （0,0,a） （1,3,b） （5,1,a） （3,3,a） （6,5,b）

  11. aaaabbaaababaaabb T = Z = （0,0,a） （1,3,b） （5,1,a） （3,3,a） （6,5,b） LZ parsing • LZ parse の例 block b a a a b phrase definition boundary symbol

  12. aaaabbaaababaaabb T = U1 U3 U4 U2 U5 = = = = = 1 2 6 8 12 Z = （0,0,a） （1,3,b） （5,1,a） （3,3,a） （6,5,b） LZ parsing • LZ parse の例 b a a a b

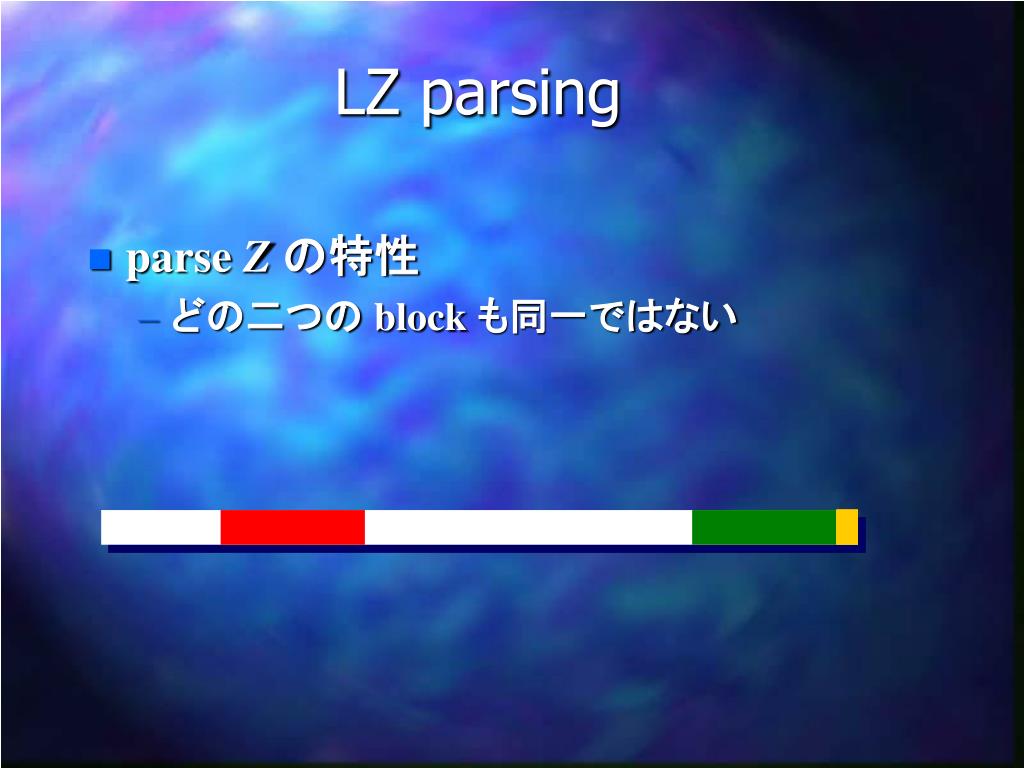

  13. LZ parsing • parse Z の特性 • どの二つの block も同一ではない

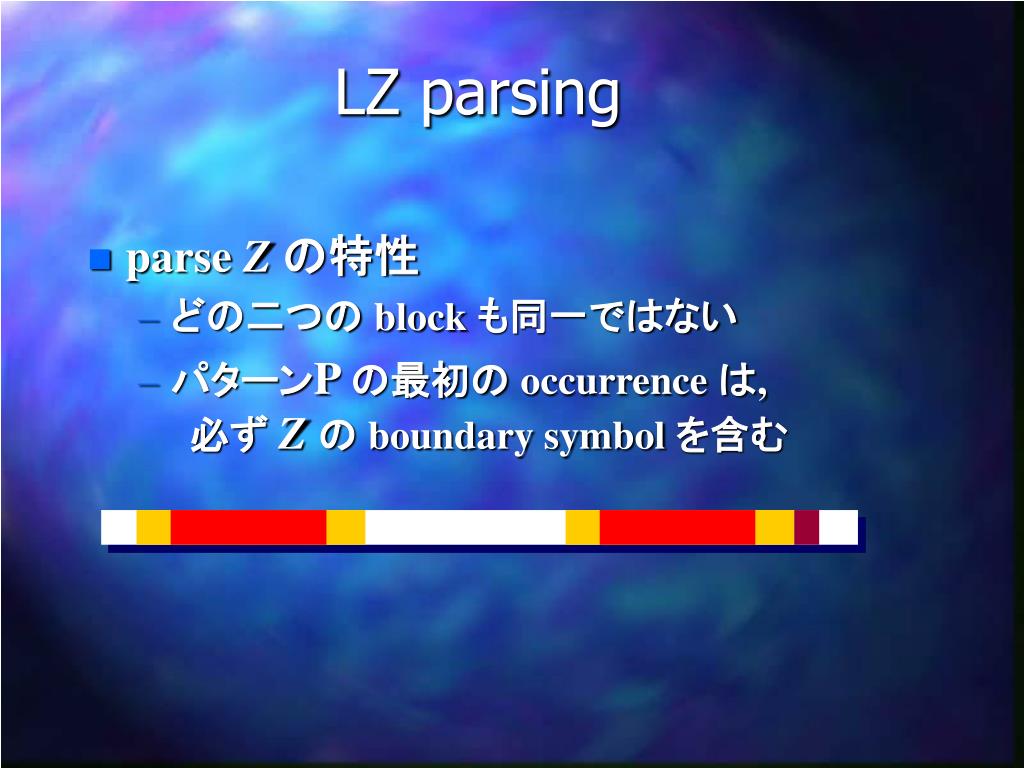

  14. LZ parsing • parse Z の特性 • どの二つの block も同一ではない • パターンP の最初の occurrence は, 必ず Z の boundary symbol を含む

  15. n N < logc n- logc logc n - 1 c-1 LZ parsing • parse Z のサイズのオーダー N を長さ nのテキストの LZ parse における block の個数とする.また c = |Σ|とする. O（n / log n）

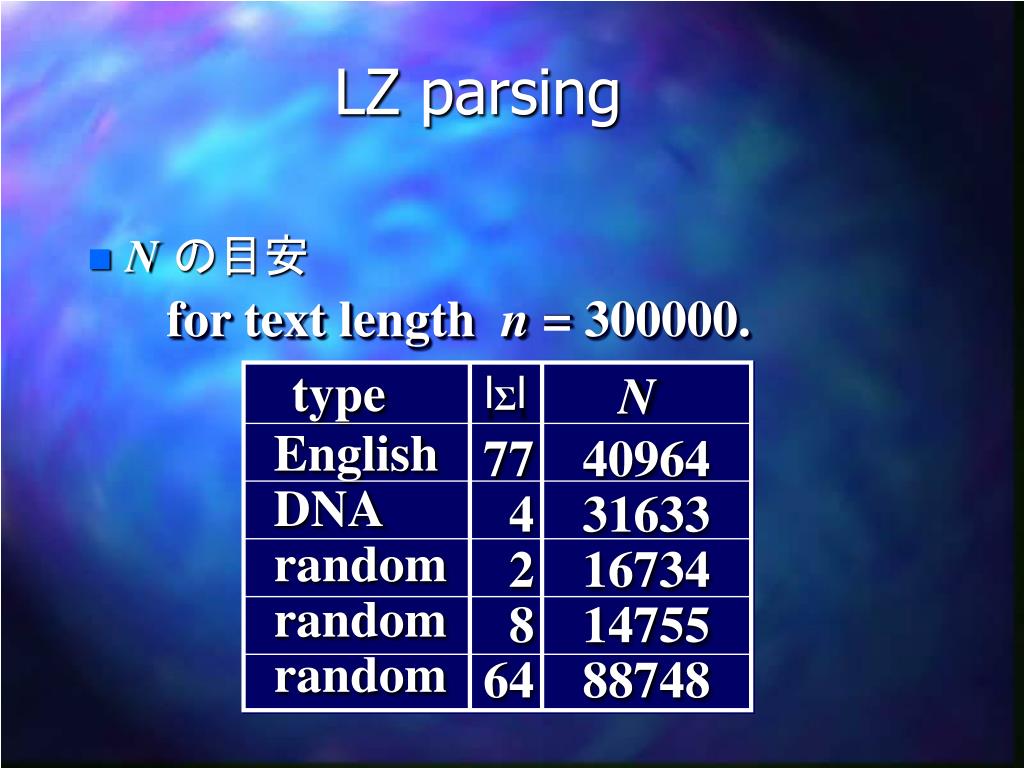

  16. type N |Σ| 77 4 2 8 64 40964 31633 16734 14755 88748 English DNA random random random LZ parsing • N の目安 for text length n = 300000.

  17. Oh! Let’s go

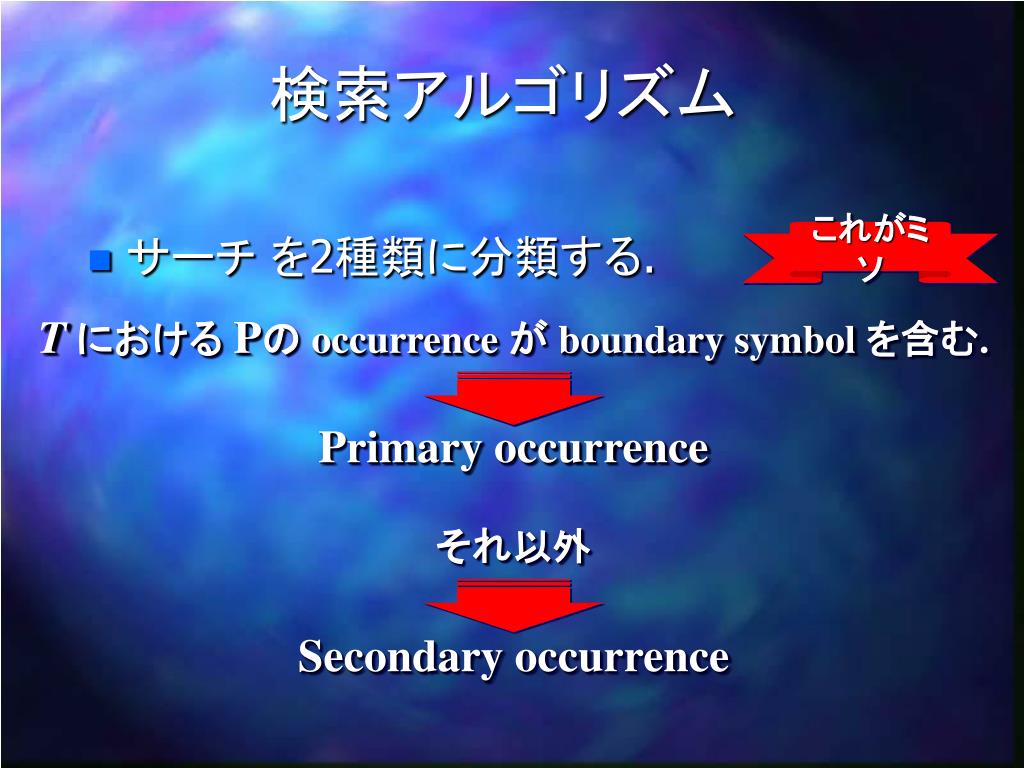

  18. 検索アルゴリズム • サーチ を2種類に分類する. これがミソ Tにおける Pの occurrence が boundary symbol を含む. Primary occurrence それ以外 Secondary occurrence

  19. 検索アルゴリズム • Occurrence を2種類に分類する. これがミソ Primary search Existence problem Primary occurrence Secondary search Secondary occurrence

  20. 1 ･･･ u ･･････ m T ［Ui + Li］ = Ci Primary Search • 問題の定義 P の primary occurrence を見つけ出す. Reference pair（i , u）

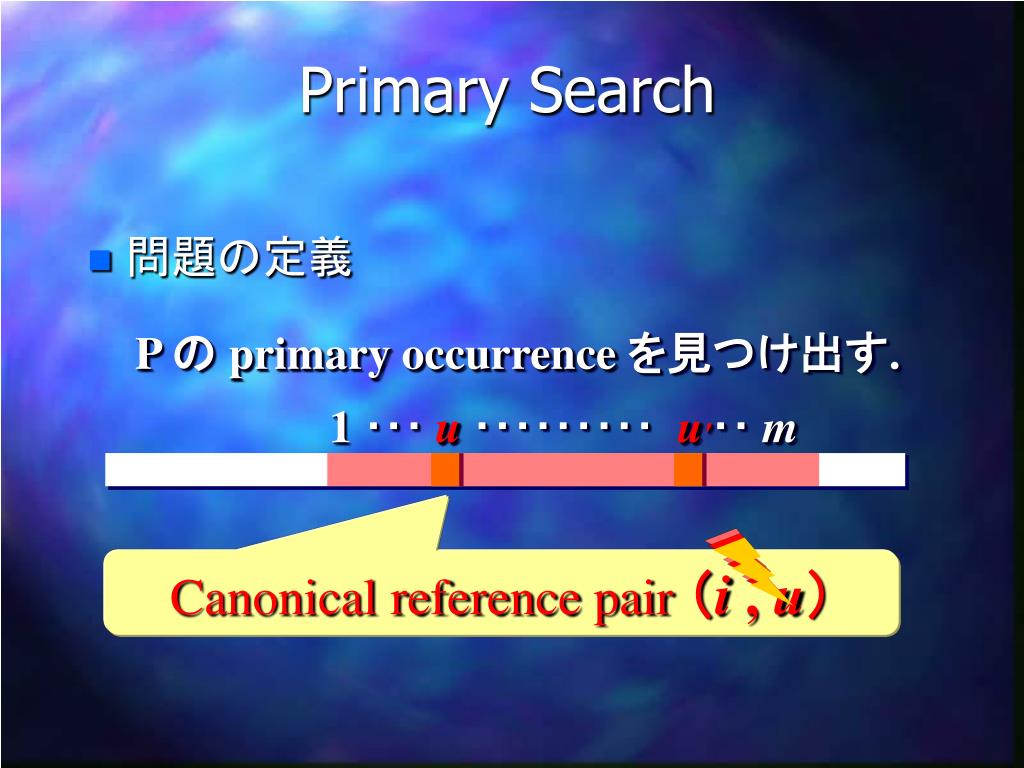

  21. Primary Search • 問題の定義 P の primary occurrence を見つけ出す. 1 ･･･ u ･････････ u′･･ m Canonical reference pair （i , u）

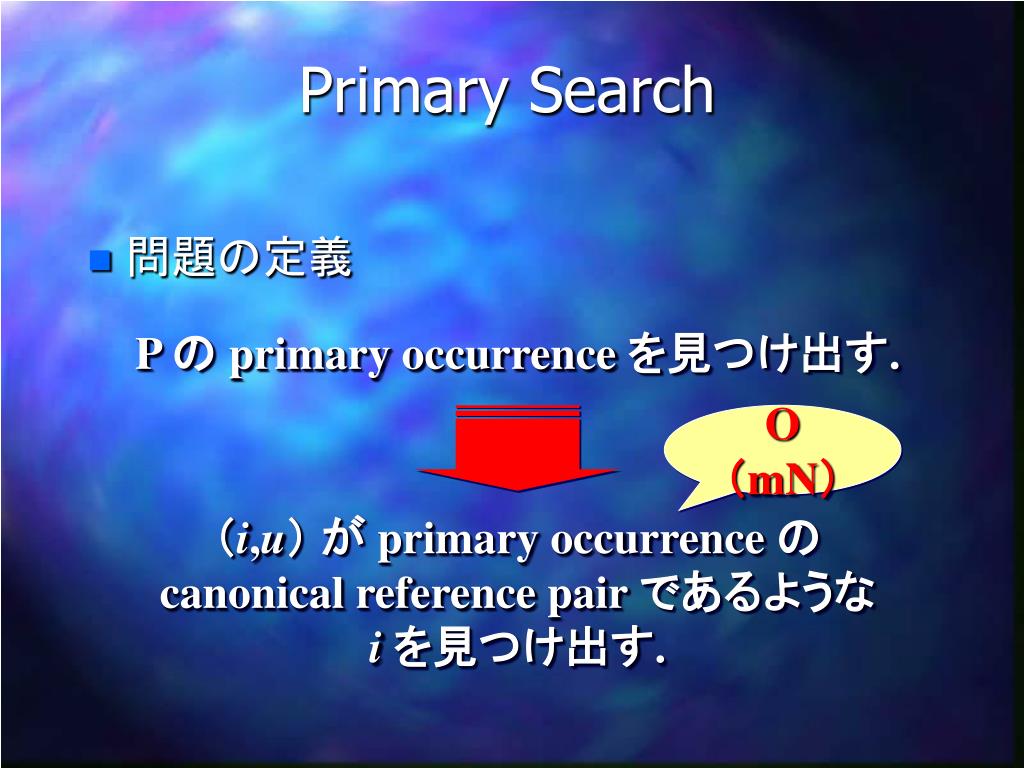

  22. Primary Search • 問題の定義 P の primary occurrence を見つけ出す. O（mN） （i,u） が primary occurrence の canonical reference pair であるような iを見つけ出す.

  23. 1 ･･･ u ･･････ m T ［Ui + Li-u + 1 … Ui + Li ］ = P［1…u］ T ［Ui + Li… Ui + Li -u + m］ = P［u…m］ Primary Search • Primary Search を解くための工夫

  24. 1 ･･･ u ･･････ m Primary Search • Primary Search を解くための工夫

  25. i Primary Search • Two-Dimensional Prefix Matching(2DPM) ｛（Xi , Yi）｝ ： 文字列の組の集合 （X , Y） ： 質問文字列 Xが Xiの prefix, Yが Yiの prefix. （Xi , Yi） 愛?

  26. Primary Search • Two-Dimensional Prefix Matching(2DPM) ｛（Xi , Yi）｝ ： 文字列の組の集合 （X , Y） ： 質問文字列 Xi = T［Ui…Ui+Li］R = T［Ui…Ui+1-1］R Yi = T［Ui+Li...］ = T［Ui+1-1...］ X = P［1…u］R Y = P［u…m］

  27. 1 ･･･ u ･･････ m Primary Search • 2DPMの例 1 block

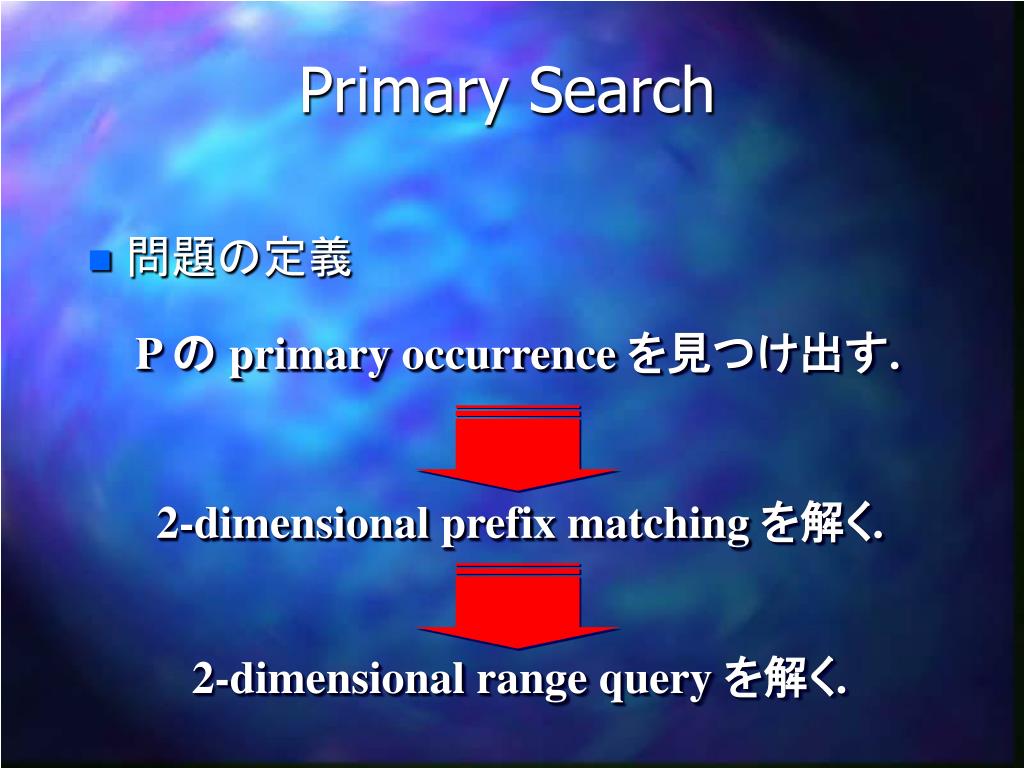

  28. Primary Search • 問題の定義 P の primary occurrence を見つけ出す. 2-dimensional prefix matching を解く. 2-dimensional range query を解く.

  29. i Primary Search • 2-dimensional range query ｛（xi, yi）｝ ： 点の集合 （［xl, xr］ , ［yl, yr］） ： 質問区間. 質問区間に含まれる点 （xi , yi）を見つける. 愛?

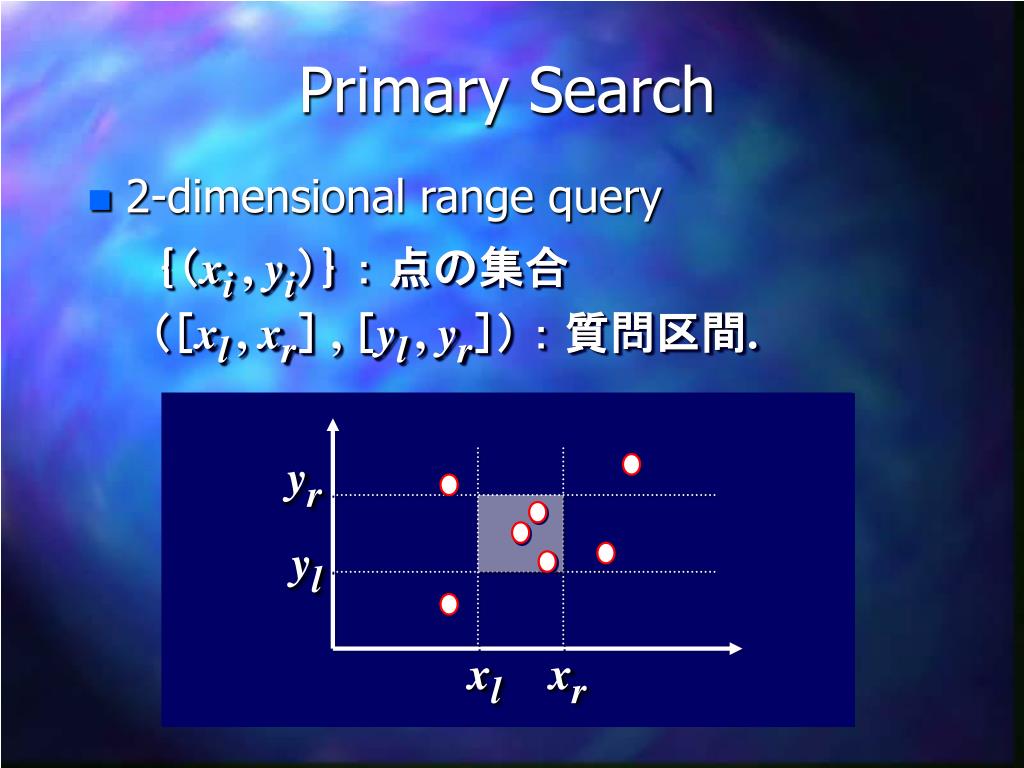

  30. yr yl xl xr Primary Search • 2-dimensional range query ｛（xi, yi）｝ ： 点の集合 （［xl, xr］ , ［yl, yr］） ： 質問区間.

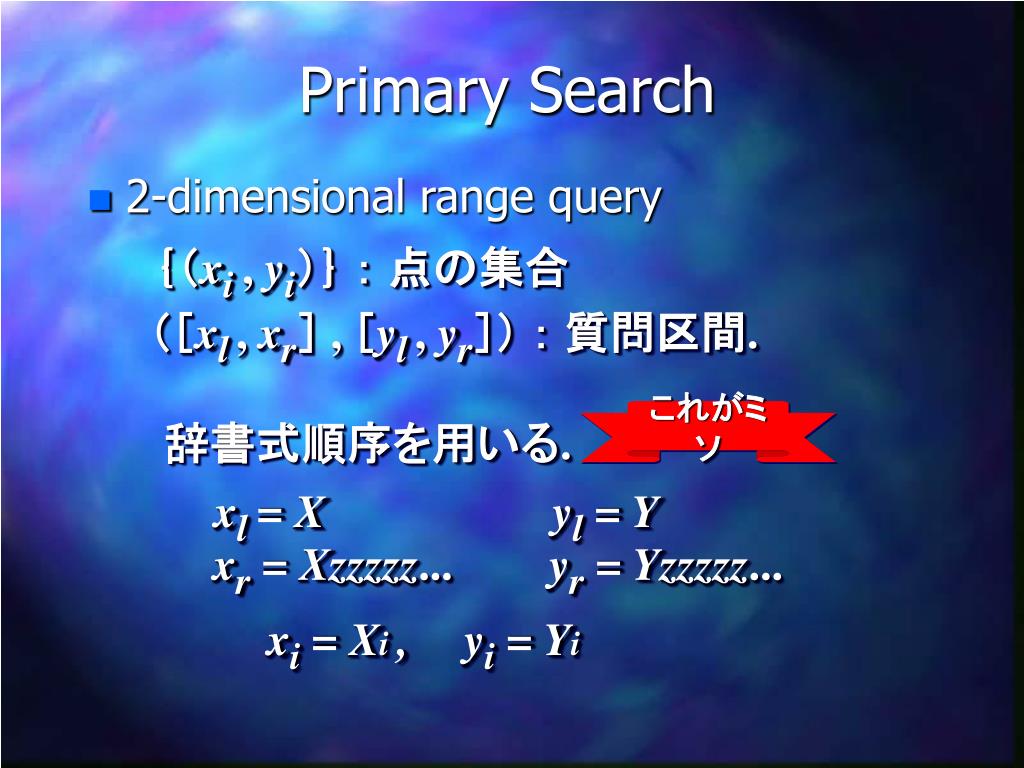

  31. xl = X yl = Y xr = Xzzzzz... yr = Yzzzzz... xi= Xi , yi = Yi Primary Search • 2-dimensional range query ｛（xi, yi）｝ ： 点の集合 （［xl, xr］ , ［yl, yr］） ： 質問区間. これがミソ 辞書式順序を用いる.

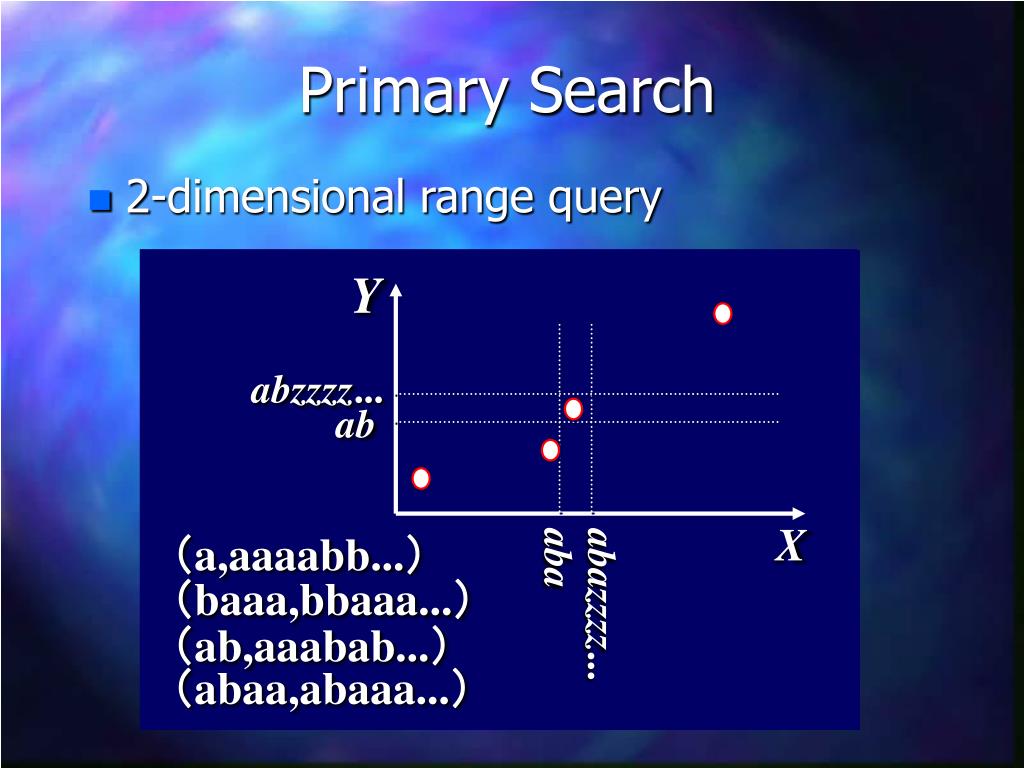

  32. Y abzzzz... ab aba X abazzzz... Primary Search • 2-dimensional range query （a,aaaabb...） （baaa,bbaaa...） （ab,aaabab...） （abaa,abaaa...）

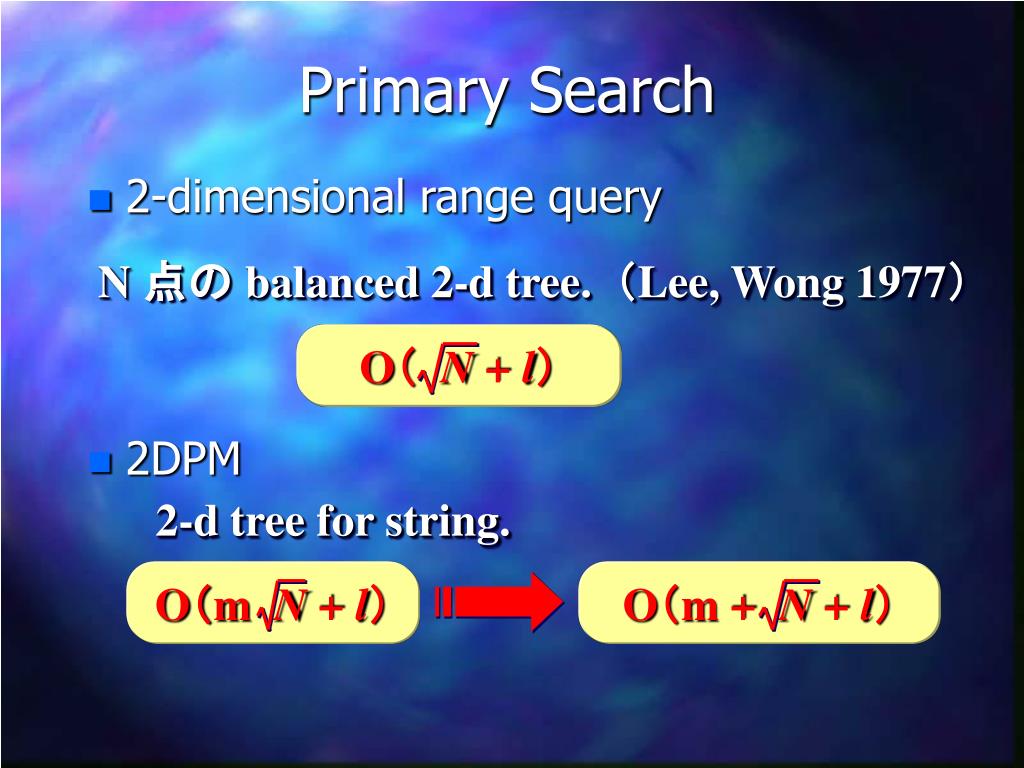

  33. O（ N + l） O（m N + l） O（m + N + l） Primary Search • 2-dimensional range query • 2DPM N 点の balanced 2-d tree. （Lee, Wong 1977） 2-d tree for string.

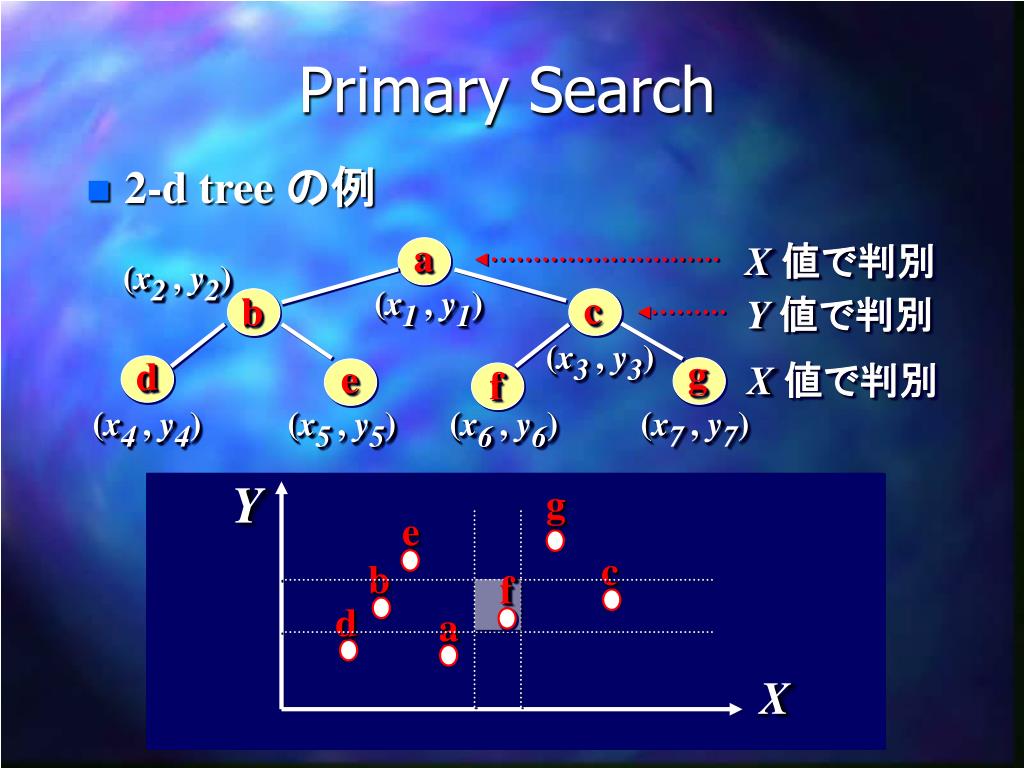

  34. a X 値で判別 (x2, y2) (x1, y1) c b Y 値で判別 (x3, y3) g d e X 値で判別 f (x4, y4) (x5, y5) (x6, y6) (x7, y7) Y g e c b f d a X Primary Search • 2-d tree の例

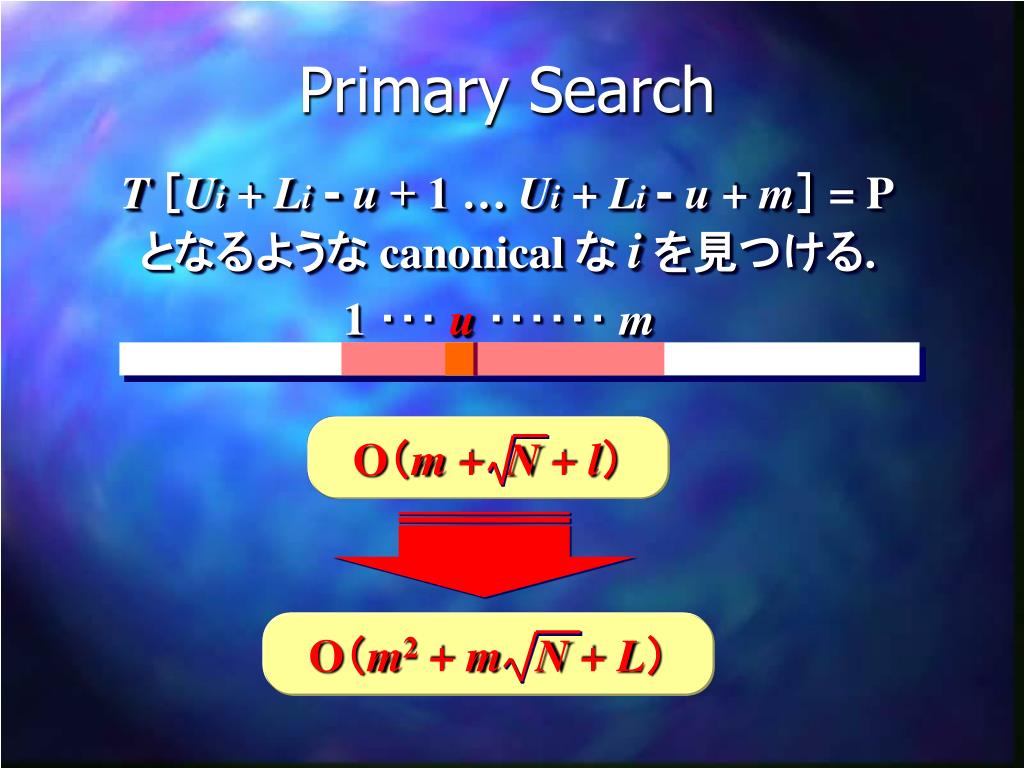

  35. T ［Ui + Li-u + 1 … Ui + Li -u + m］ = P となるような canonical な iを見つける. O（m + N + l） O（m2 + mN + L） 1 ･･･ u ･･････ m Primary Search

  36. T ［Ui + Li-u + 1 … Ui + Li -u + m］ = P となるような canonical な iを見つける. O（m2 + mN + L） O（m2 +m log N + Nm log m + L） 1 ･･･ u ･･････ m Primary Search

  37. Ok? No!

  38. Secondary Search • 問題の定義 Secondary occurrence Known occurrence これがミソ Secondary occurrence

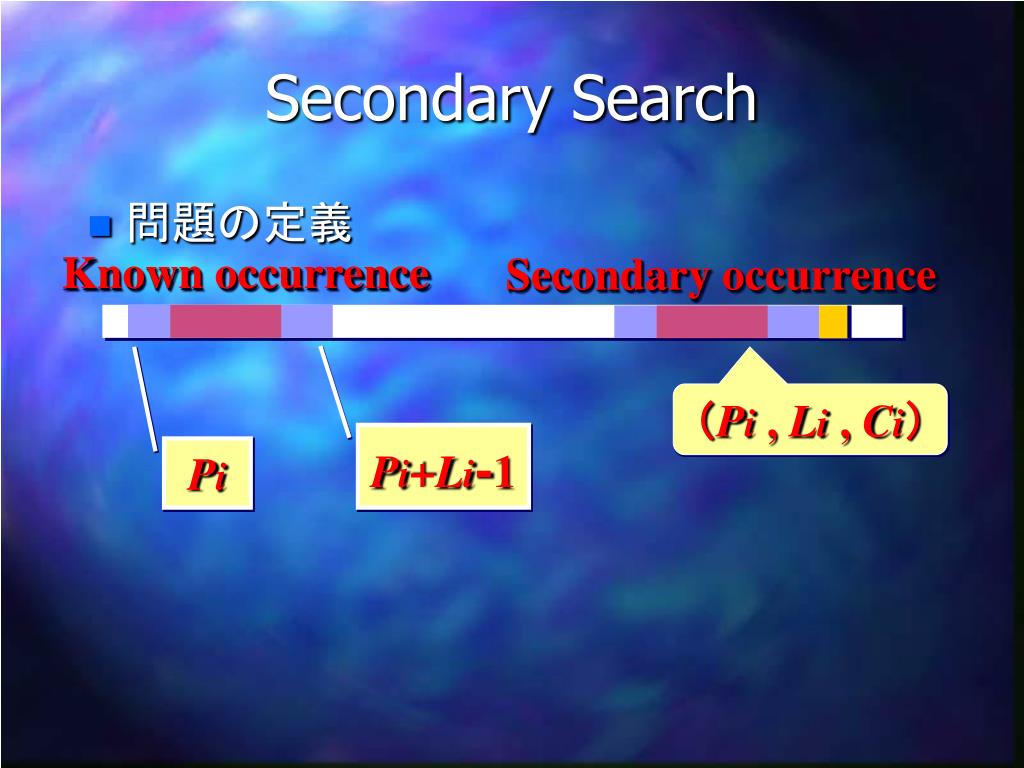

  39. Known occurrence Secondary occurrence Pi+Li-1 Pi Secondary Search • 問題の定義 （Pi , Li , Ci）

  40. Secondary occurrence Secondary Search • 問題の定義 T［v…v + m - 1］ Known occurrence O = T［v…v + m - 1］ Pi ≦v, Pi + Li-1≧v + m - 1 となる すべての i をみつける. O（N） Secondary occurrence T［Ui - Pi + v…Ui -Pi + v + m - 1］

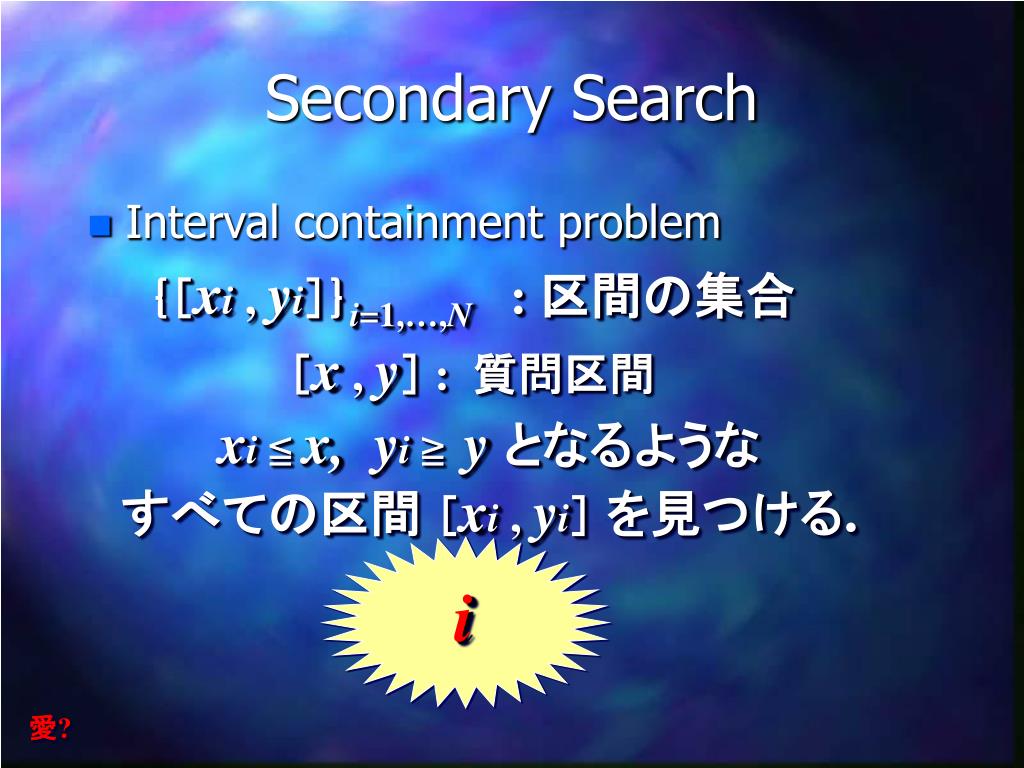

  41. i Secondary Search • Interval containment problem ｛［xi , yi］｝i=1,…,N : 区間の集合 ［x , y］ : 質問区間 xi ≦x, yi ≧ y となるような すべての区間［xi , yi］を見つける. 愛?

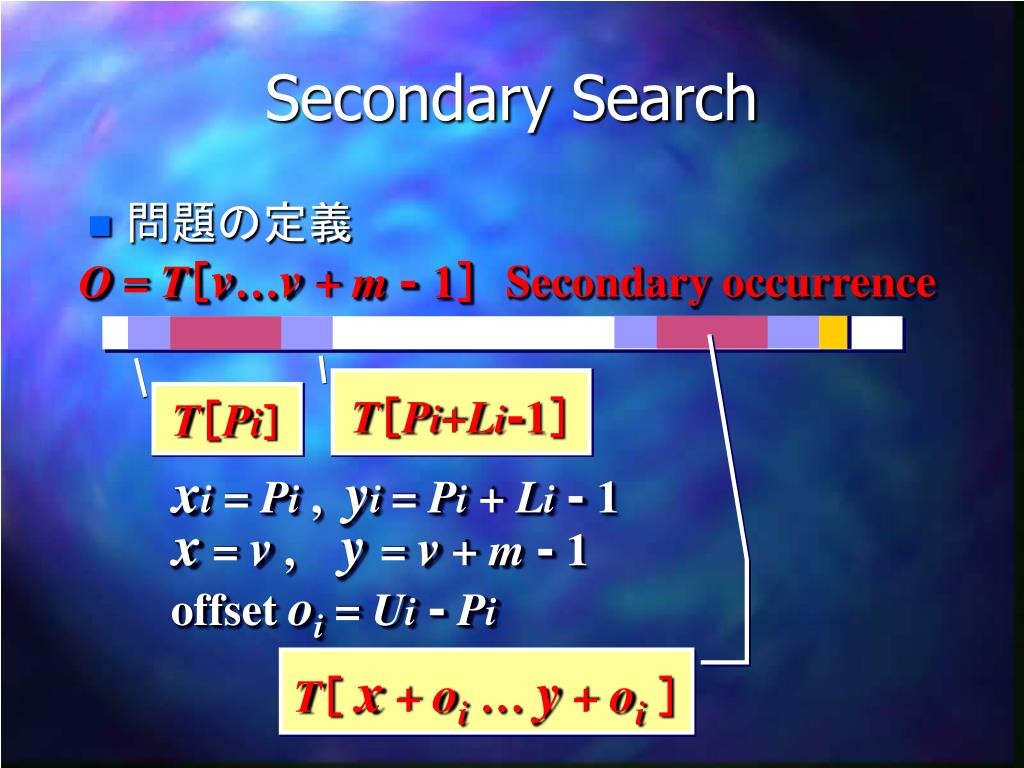

  42. O = T［v…v + m - 1］ Secondary occurrence T［Pi+Li-1］ T［Pi］ Secondary Search • 問題の定義 xi = Pi , yi = Pi + Li- 1 x = v , y = v + m - 1 offset oi = Ui-Pi T［ x + oi … y + oi ］

  43. Secondary Search • Interval containment problem • Priority search tree （McCreight 1985） O（log N + l） • 2-d heap O（log N + l log N） トータルでは, すべてのoccurrenceに対して interval containment problem が行われるので O（L log N）

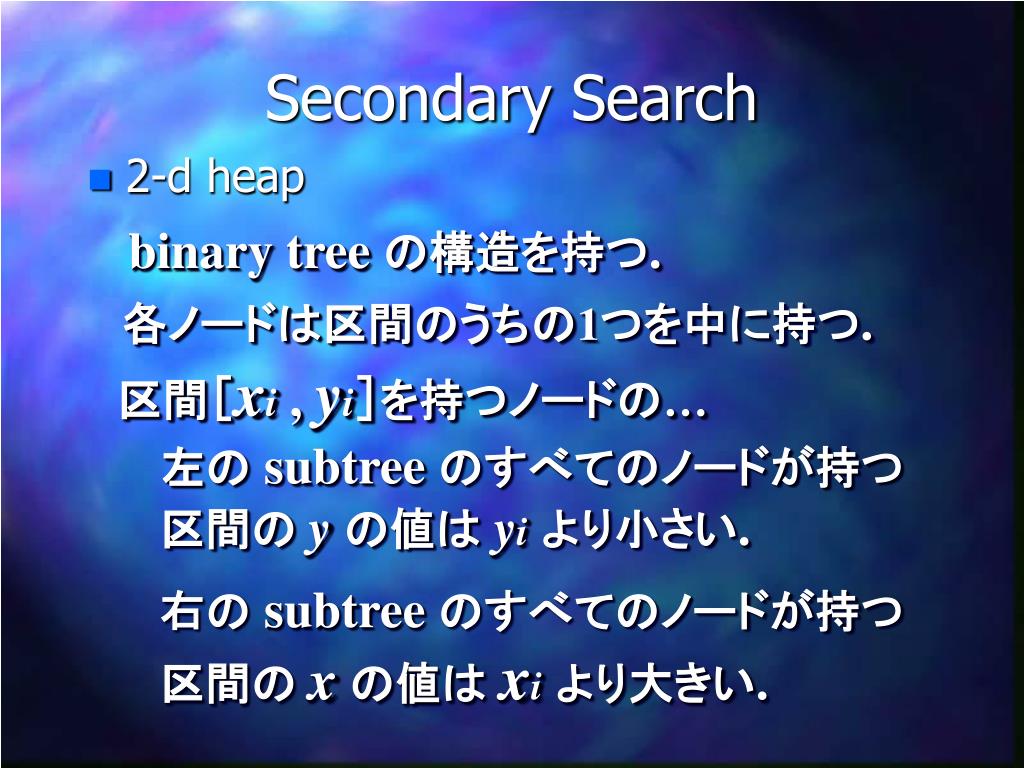

  44. Secondary Search binary tree の構造を持つ. • 2-d heap 各ノードは区間のうちの1つを中に持つ. 区間［xi , yi］を持つノードの… 左のsubtree のすべてのノードが持つ 区間の yの値はyiより小さい. 右のsubtree のすべてのノードが持つ 区間の xの値はxiより大きい.

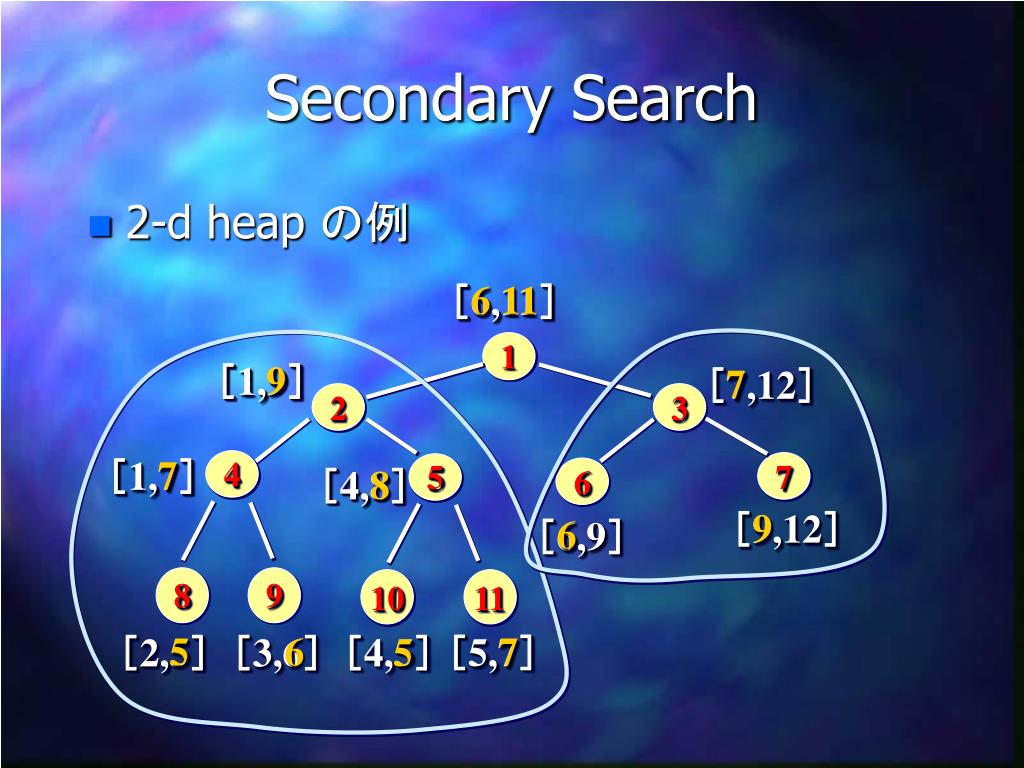

  45. 6 11 ［6,11］ 1 ［1,9］ 9 7 ［7,12］ 2 3 ［1,7］ 7 ［4,8］ 8 4 5 6 7 ［9,12］ 9 6 ［6,9］ 5 6 7 ［5,7］ ［2,5］ ［3,6］ ［4,5］ 5 8 9 10 11 Secondary Search • 2-d heap の例

  46. ［6,11］ ［1,9］ ［7,12］ 1 ［1,7］ ［4,8］ 2 3 ［9,12］ ［6,9］ 4 5 ［2,5］ ［3,6］ ［4,5］ ［5,7］ 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 12 Secondary Search ［2,3］ • 2-d heap の例 ［2,3］ ［2,3］ ［2,3］ O（log N + l log N） ［2,3］ ［2,3］ ［2,3］

  47. I saw every thing Mmmmm...

  48. 検索アルゴリズムのまとめ • parse Zにより,サーチを 2 part に分割 • primary search -> 2DPM -> 2-dimensional range query • 2-d tree for string.O（N）領域 • search time O(m2 + m log N + Nm log m ) • secondary search -> interval containment problem • 2-d heap. O（N）領域 • search time O(LlogN)

  49. 18 N bytes 新しい Index 構造の構成 LZ parse Z O（N） 2-d tree for string O（N） 2-d heap と offsetO（N） 1 2 さいごに • 本当に小さいのか？ Suffix array = 5n bytes 小さい n > 103

  50. さいごに • 本当に小さいのか？ • 他の index 構造よりも一般的に小さくなるだろう. • 検索時間の practical な評価は？ • 謎
