Presentation Transcript

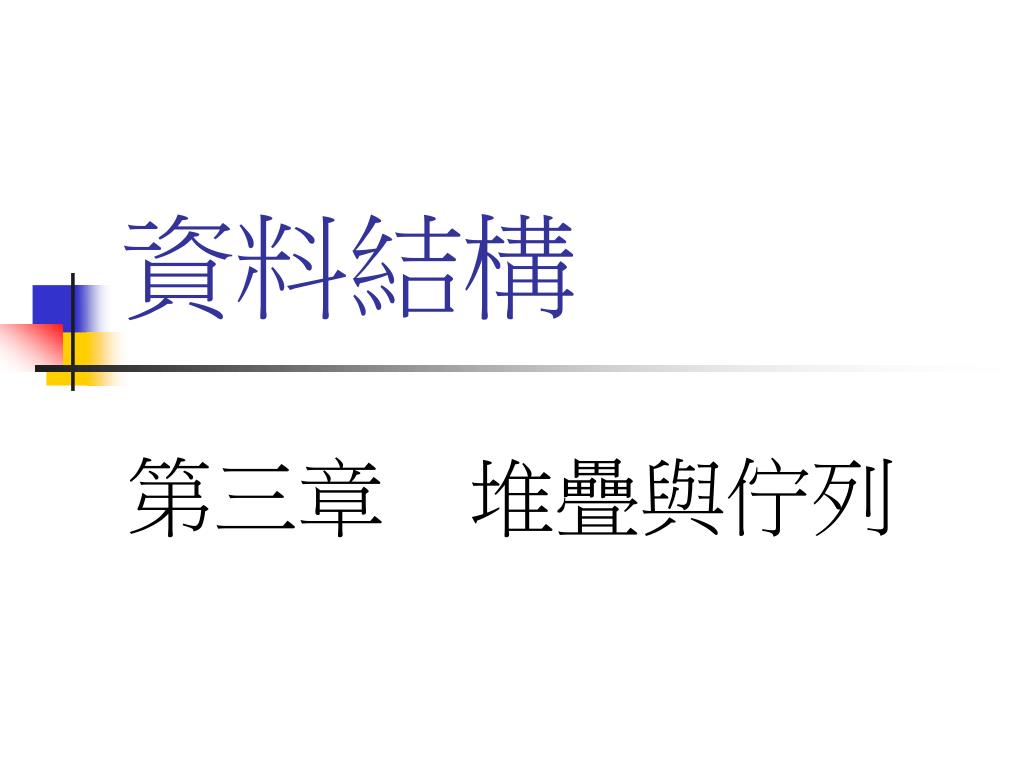

slide1

資料結構

第三章 堆疊與佇列

slide2
大綱
  • 第一節 堆疊
  • 第二節 佇列

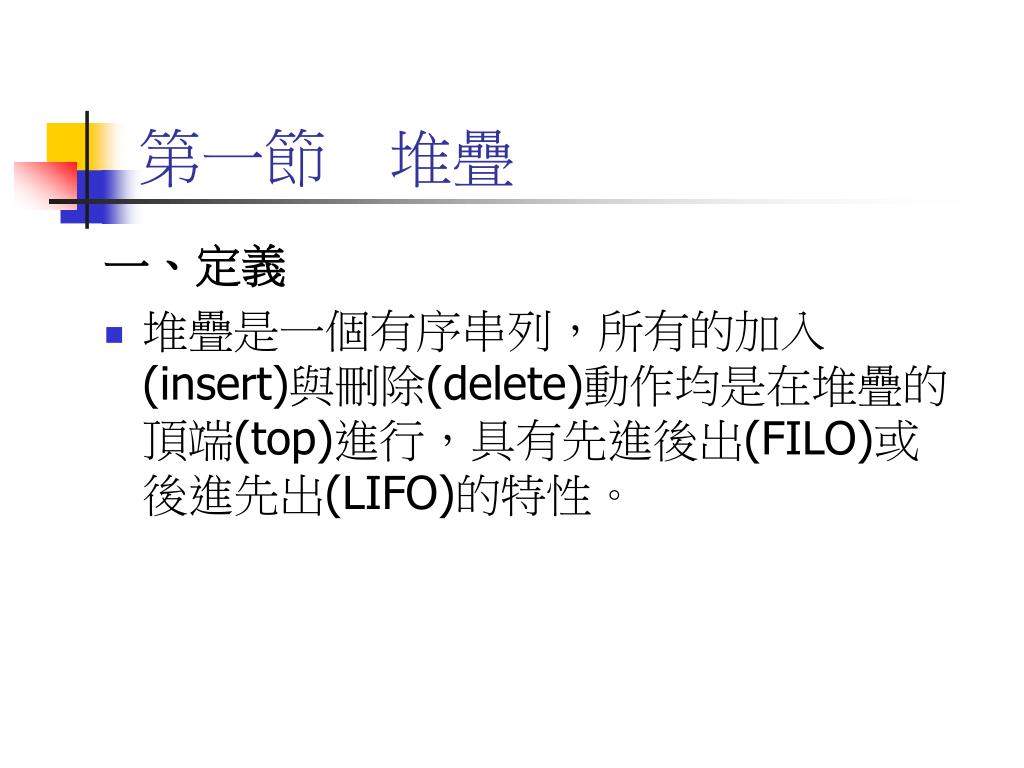

slide3
第一節 堆疊

一、定義

  • 堆疊是一個有序串列,所有的加入(insert)與刪除(delete)動作均是在堆疊的頂端(top)進行,具有先進後出(FILO)或後進先出(LIFO)的特性。
slide4
第一節 堆疊

二、應用

1. 副程式的呼叫及返回處理。

2. 遞迴程式的呼叫及返回處理。

3. 算術式的轉換。

4. 二元樹的走訪。

5. 圖形的走訪。

6. 中斷的處理。

slide5
第一節 堆疊

三、堆疊的工作定義

1. CREATE(S):建立一個空的堆疊。

2. PUSH(data, S):將資料加入堆疊的頂端。

3. POP(S):傳回堆疊頂端的資料,並將該筆資料

自堆疊中刪除。

4. TOP(S):傳回堆疊頂端的資料,但不將該筆資

料自堆疊中刪除。

5. EMPTY(S):若堆疊內已無任何資料,就傳回真

(true),否則就傳回假(false)。

slide6
第一節 堆疊

四、加入及刪除資料的演算法

  • 將一筆資料加入堆疊中的演算法:

Procedure PUSH(data, stack, n, top)

If (top>n) then

Call STACK-FULL( )

Else

stack(top)←data

top←top+1

end if

end PUSH

slide7
第一節 堆疊

(1) data:代表欲加入堆疊中的資料。

(2) stack:是一個指向堆疊起點的指標(pointer)。

(3) n:記錄堆疊的大小。

(4) top:是一個指向堆疊頂端的指標,亦即指向堆疊中下一個可以再存放資料的指標。

(5) STACK-FULL( ):是一個錯誤警告副程式,用來表示現在的堆疊已經滿了,無法再做加入資料的動作了。

(6) ‘←’:表示將右邊的資料存入左邊所指的位置,所以“stack(top)←data”表示將資料data存入stack + top所指的位置中。

slide8
第一節 堆疊
  • 自堆疊中取出一筆資料,並刪除該筆資料的演算法:

Procedure POP(stack, data, top)

if ( top=1) then

Call STACK_EMPTY( )

else

top ← top-1

data ← stack(top)

end if

end POP

slide9
第一節 堆疊

STACK_EMPTY( )是一個錯誤警告副程式,用來表示現在的堆疊已經是空的,無法再做取出或刪除資料的動作了。

  • 註:以上兩個演算法PUSH( )及POP( ),若陣列起始編碼是從1開始,則堆疊可以加入或刪除n筆資料;但若是從零開始,則演算法POP( )中之if判斷式須修改成if (top=0) then call STACK-EMPTY( ),如此即可加入或刪除n+1筆資料了。
slide10
第二節 佇列

一、定義

  • 佇列是一個有序串列(ordered list),所有的加入與刪除分別發生在串列的不同端,加入的一端稱為後端 (rear),而刪除的一端稱為前端 (front),具有先進先出 (FIFO)的特性。
slide11
第二節 佇列

二、應用

1. 作業系統的工作排程。

2. 電腦的模擬(simulation)程式。

3. 輸出入工作緩衝區(buffer)。

slide12
第二節 佇列

三、佇列的工作定義

1. CREATE(Q):建立一個空的佇列。

2. ADDQ(data, Q):將資料加入佇列的尾端(rear)。

3. DELETEQ(Q):傳回佇列前端(front)的資料,並將

該筆資料自佇列中刪除。

4. FRONT(Q):傳回佇列前端的資料,但不會將該筆

資料自佇列中刪除。

5. EMPTY(Q):若佇列為空的(empty),代表佇列內已

無任何資料,因此就傳回真(true);否則就傳回假

(false),代表佇列不為空的,亦即佇列內尚有資料。

slide13
第二節 佇列

四、加入及刪除資料的演算法

  • 將一筆資料加入佇列中的演算法:

Procedure ADDQ(data, Q, n, rear)

if (rear>n) then

call QUEUE_FULL( )

else

Q(rear)←data

rear←rear+1

end if

end ADDQ

slide14
第二節 佇列

(1) data:代表欲加入佇列中的資料。

(2) Q:是一個指向佇列起點的指標。

(3) n:記錄佇列的大小。

(4) rear:是一個指向佇列尾端的指標。

(5) QUEUE_FULL( ):是一個錯誤警告副程式,

用來表示現在的佇列已經滿了,無法再做加

入資料的動作了。

(6) ‘←’:表示將右邊的資料存入左邊所指的位

置,所以“Q (rear)←data”表示將資料data存

入到Q + rear所指的位置中。

slide15
第二節 佇列
  • 自佇列中取出一筆資料,並刪除該筆資料的演算法:

Procedure DELETEQ(Q, data, front, rear )

if(front=rear) then

call QUEUE_EMPTY( )

else

data←Q(front)

front←front+1

end if

end DELETEQ

slide16
第二節 佇列

(1) front:是一個指向佇列前端的指標,與Q指標

的差別是,Q指標不會任意改變,它永遠指向佇

列開始的位置,但front指標會隨資料自佇列中

刪除而跟著做改變。

(2) QUEUE_EMPTY( ):是一個錯誤警告副程

式,用來表示現在的佇列已經是空的,無

法再做取出或刪除資料的動作了。

  • 註:以上兩個演算法ADDQ( )及DELETEQ( ),若陣列起始編號是從0開始,則可以加入或刪除n+1筆資料,若是從1開始,則可以加入或刪除n筆資料。
slide17
第二節 佇列

五、環狀佇列(Circular Queue)

  • 將一筆資料加入circular queue中的演算法:Procedure ADDCQ(data, Q, n, front, rear)

if((rear MOD n)+1=front) then

call QUEUE_FULL( )

else

Q(rear)←data

rear←(rear MOD n)+1

end if

end ADDCQ

slide18
第二節 佇列
  • 自circular queue 中取出一筆資料,並刪除該資料的演算法:

Procedure DELETECQ(data, Q, n, front, rear)

if(front =rear) then

call QUEUE_EMPTY( )

else

data←Q(front)

front←(front MOD n) + 1

end if

end DELETECQ

slide19
第二節 佇列
  • 以上兩個演算法ADDCQ( )及DELETECQ( ),若陣列起始編號是從1開始,則可以加入或刪除n個資料;但若是從0開始,則演算法須分別修改如下:

(n必須大於0 才有意義)

slide20
第二節 佇列

Procedure ADDCQ(data, Q, n, front, rear)

if ((rear+1) MOD n=front) then

call QUEUE_FULL( )

else

Q(rear)←data

rear←(rear+1) MOD n

end if

end ADDCQ

slide21
第二節 佇列

Procedure DELETECQ(data, Q, n, front, rear)

if(front =rear) then

call QUEUE_EMPTY( )

else

data←Q(front)

front←(front+1) MOD n

end if

end DELETECQ
