Presentation Transcript

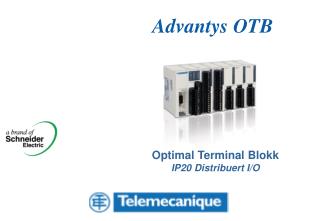

advantys otb

Advantys OTB

Optimal Terminal Blokk

IP20 Distribuert I/O

advantys otb1
Advantys OTB
  • Optimalisert terminalblokk IP20
  • I/O integrert i nettverksmodulene
  • Utvidbar
    • Digitale I/O moduler med 8 - 32 signaler
    • Analoge I/O moduler med 1-8 signaler
  • Skrutilkobling
  • Tilkobles CANOpen, Ethernet og Modbus
advantys otb basert p twido pls
TWIDO PLS

TWDLMDA20DRT

Nettverk

adresse

(ID)

Bus

hastighet

Nettverks-

tilkobling

Samme

spesifikasjoner

som prosessoren

24 VDC Power, 12 innganger 24 V dc, 2 trans. utganger 0.3 A

6 relé utganger 2 A

Advantys OTB - basert på Twido PLS

Nettverksmoduler

OTB1x0DM9LP

Kompatibel med Twido

I/O utvidelser

(inntil 7 moduler)

egenskaper
Egenskaper
  • OTB støtter de fleste av funksjonene til Twido PLSen
    • 12 innganger 24VDC
    • 2 hurtgtellere (5 kHz) og 2 tellere/frekvens innganger (20 kHz) med konfigurerbare “High/Low Threshold” utganger
    • 8 Utganger : 2 transistor source 24VDC og 6 relé
    • Transistor utgangene kan konfigureres for puls.bredde modulasjon eller puls
    • OTB støtter inntil 7 I/O utvidelsesmoduler (samme som Twido)
  • Total I/O konfigurasjon : 264 Digitale I/O
    • 20 Digitale I/O på nettverksmodulen
    • Inntil 244 digitale I/O i tillegg vha. I/O utvidelsesmoduler
    • Inntil 7 analoge moduler for inntil 56 signaler
kommunikasjonsmoduler
Kommunikasjonsmoduler

OTB1E0DM9LP

Ethernet TCP IP Modbus, 24 V dc

12 innganger, 6 relé (2A) og 2 transistor (0,3A) utganger

Pluggbar skruterminalblokk

OTB1S0DM9LP

Modbus Seriell, 24 V dc

12 innganger, 6 relé (2A) og 2 transistor (0,3A) utganger

Pluggbar skruterminalblokk

OTB1C0DM9LP

CANOpen, 24 V dc

12 innganger, 6 relé (2A) og 2 transistor (0,3A) utganger

Pluggbar skruterminalblokk

tilbeh r
FTXES00

OTB9ZZ61JP

Advantys konfigurator

Programvare og dokumentasjon på CD

Modul for distribusjon av strømforsyning,

2 isolerte grupper med 10 sammenkoblede terminaler

Maks. 8 A / gruppe

Størrelse som en I/O utvidelse

Tilbehør
digitale i o utvidelses moduler
Digitale I/O utvidelses moduler
  • 24 VDC Inngangsmoduler
    • 8 og 16 innganger med pluggbare skruterminaler
    • 16 og 32 innganger med plugg tilkobling (HE10)
  • 120 VAC Inngangsmodul
    • 8 innganger
  • 24 VDC Transistor utgangsmoduler
    • 8 ut, 0.3A med pluggbare skruterminaler
    • 16 og 32 ut, 0.1A med plugg tilkobling (HE10)
  • Relé Utgangsmoduler
    • 8 og 16 ut, 2A med pluggbare skruterminaler
  • Moduler med innganger og utganger
    • 8 I/O : 4 Inn, 4 ut relé med pluggbare skruterminaler
    • 24 I/O : 16 Inn, 8 ut relé med fjærterminaler
analoge i o utvidelses moduler
Analoge I/O utvidelses moduler
  • 12 Bit oppløsning
    • 2 innganger, 0-10V og 4-20mA
    • 1 utgang, 0-10V og 4-20mA
    • 2 innganger og 1 utgang, 0-10V og 4-20mA
    • 2 innganger, Thermo/PT100 og 1 utgang, 0-10V og 4-20mA
  • 10 Bit oppløsning
    • 8 innganger, 0-10V og 0-20mA
    • 8 innganger, PTC / NTC
    • 4 konfigurerbare innganger
      • 0-10V og 0-20mA
      • PT100/1000 eller NI100/1000
    • 2 utganger, +/-10 V
advantys konfigurator
Advantys konfigurator
  • FTXES00, PC programvare og dokumentasjon
    • Leveres på CD
  • Enkelt verktøy for å konfigurere en node
  • Et verktøy for hele Advantys familien, OTB, FTB, FTM og STB*

*Advantys STB konfigurator med alle funksjoner krever autorisasjon av programvaren

En demo versjon som støtter STB er med FTXES00

advantys konfigurator1
Drop

Drag

Katalog med

produktreferanser

Advantys konfigurator

Grafisk grensesnitt. Drag‘n’Drop for å velge moduler

  • Lager CANopen EDS fil til bruk ved nettverk konfigurering
  • Dokumenter og skriv ut “Memory Map” for Ethernet og Modbus
advantys konfigurator2
Advantys konfigurator

Dobbel-klikk

for å

konfigurere modulene

advantys otb en del av l sningen
Advantys OTB en del av løsningen
  • CANOpen - virkelig åpen
    • Advantys OTB integreres enkelt i TSX Micro/Premiumvha. CANopen kommunikasjonsmodulen TSXCPP110
    • Advantys OTB integreres også i Twido PLS vha. en CANopen Master modul
  • Modbus - den universelle «de-facto» Industri standarden for seriell kommunikasjon
    • Advantys OTB Modbus Slave, enkel og kompatibel med alle Modbus Master moduler med RS485 port
  • Ethernet TCP/IP Modbus - Transparent Ready!
    • Koble Advantys OTB til alle PLS systemer som støtter Modbus TCP f.eks. Premium PLS med I/O Scanning - ingen programmering.
advantys otb enkel installere
Advantys OTB - enkel å installere
  • Monteres på 35mm DIN skinne
  • Ikke noe tilleggsutstyr for å montere I/O utvidelser
  • I/O modulene monteres sammen vha plugger på modulene. Ingen bakplate.
  • Tilleggsmoduler for distribusjon av strømforsyning
  • Pluggtilkobling på modulene
  • Lysdioder for diagnose
  • Brytersetting for nettverksadresser og kommunikasjon i fronten
  • Liten og kompakt
