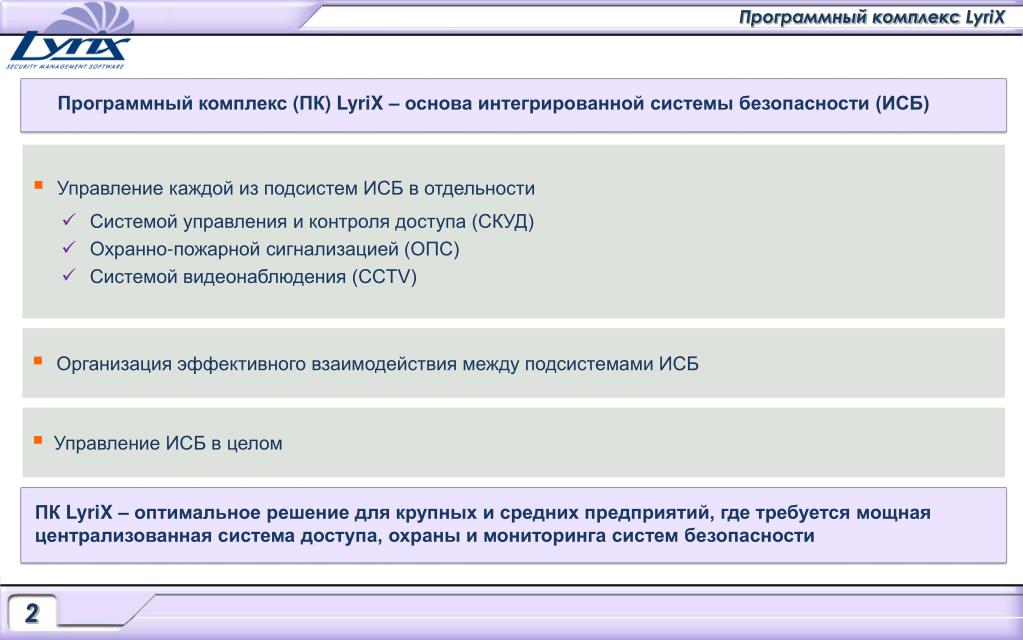

  1. Программный комплекс LyriX Программный комплекс (ПК)LyriX – основа интегрированной системы безопасности (ИСБ) ПК LyriX – оптимальное решение для крупных и средних предприятий, где требуется мощная централизованная система доступа, охраны и мониторинга систем безопасности • Управление каждой из подсистем ИСБ в отдельности • Системой управления и контроля доступа (СКУД) • Охранно-пожарной сигнализацией (ОПС) • Системой видеонаблюдения (CCTV) • Организация эффективного взаимодействия между подсистемами ИСБ • Управление ИСБ в целом 2

  2. Особенности LyriX Модульность • возможность приобретения и внедрения дополнительных функциональных модулей ПК LyriX Масштабируемость • возможность использования ПК LyriX как на малой одномашинной, так и на большой распределенной системе; возможность поддержки унаследованного оборудования Надежность • механизмы защиты ПК LyriX от аппаратных и программных сбоев Открытость • возможность расширения функционала ПК LyriX путем разработки новых модулей сторонними организациями Эргономичность • возможность гибкой настройки пользовательского интерфейса ПК LyriX под нужды каждого автоматизированного рабочего места (АРМ) 3

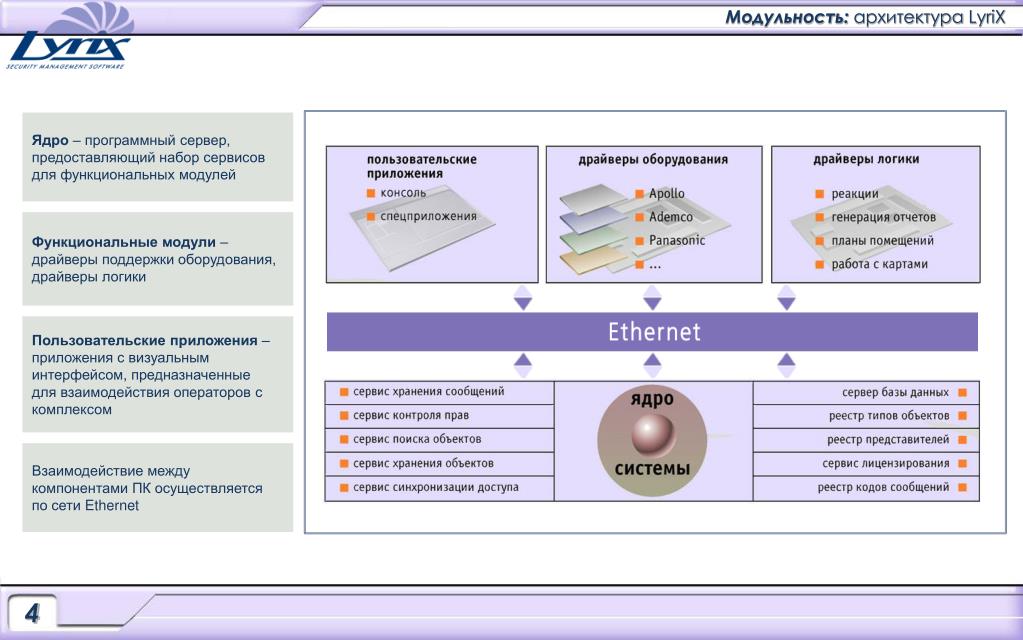

  3. Модульность: архитектура LyriX Взаимодействие между компонентами ПК осуществляется по сети Ethernet Ядро – программный сервер, предоставляющий набор сервисов для функциональных модулей Функциональные модули – драйверы поддержки оборудования, драйверы логики Пользовательские приложения – приложения с визуальным интерфейсом, предназначенные для взаимодействия операторов с комплексом 4

  4. Сервер системы, сервер оборудования и АРМ объединены в одной машине Масштабируемость:малая система 5

  5. Масштабируемость:многопользовательская система Сервер системы и сервер оборудования объединены в одной машине 6

  6. Масштабируемость:распределенная система Отдельные сервер системы, серверы оборудования и АРМ 7

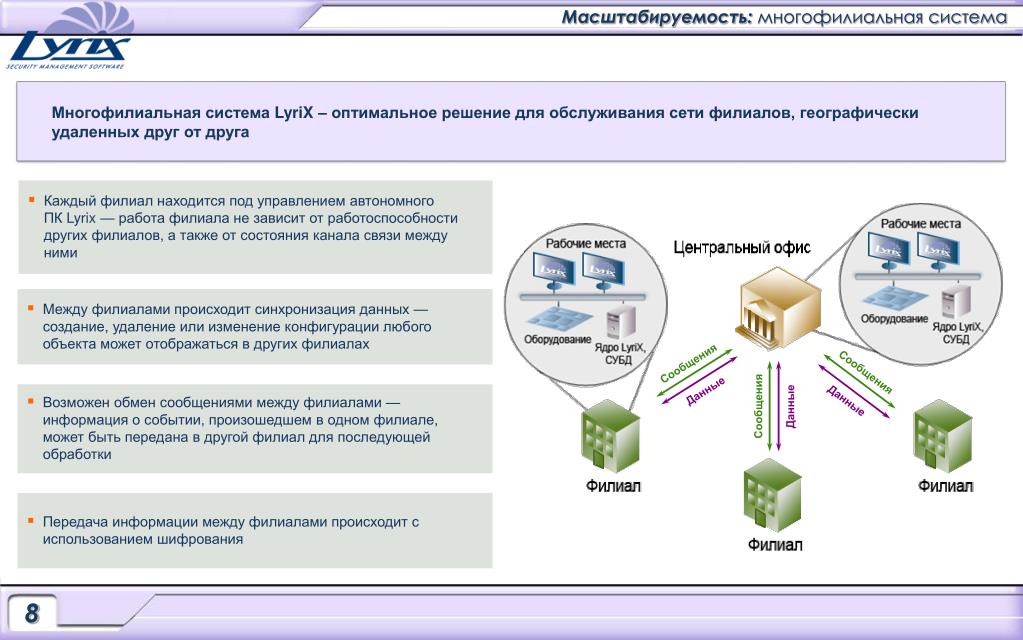

  7. Сообщения Сообщения Данные Данные Данные Сообщения Масштабируемость:многофилиальная система • Каждый филиал находится под управлением автономногоПК Lyrix —работа филиала не зависит от работоспособности других филиалов, а также от состояния канала связи между ними • Между филиалами происходит синхронизация данных — создание, удаление или изменение конфигурации любого объекта может отображаться в других филиалах • Передача информации между филиалами происходит с использованием шифрования • Возможен обмен сообщениями между филиалами — информация о событии, произошедшем в одном филиале, может быть передана в другой филиал для последующей обработки Многофилиальная система LyriX – оптимальное решение для обслуживания сети филиалов, географически удаленных друг от друга 8

  8. Ядро Модули Ядро Модули Зеркало ядра Зеркало модулей Надежность:горячее резервирование системы 9

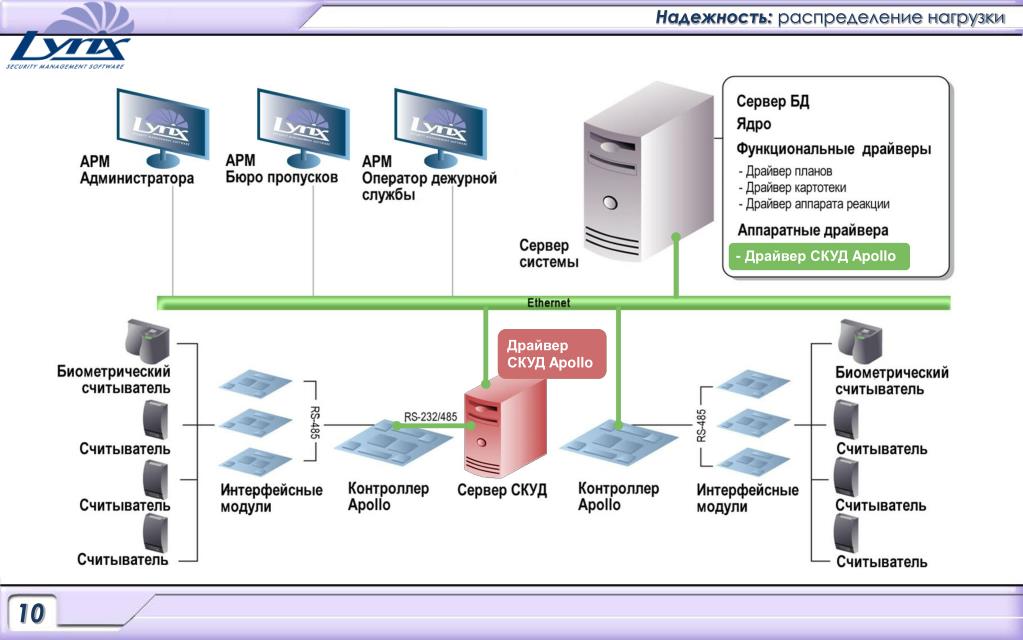

  9. Драйвер СКУД Apollo - Драйвер СКУД Apollo Драйвер СКУД Apollo Надежность:распределение нагрузки 10

  10. Надежность:режим многофилиальной работы Центральный офис Филиал Разрыв канала связи между центральным офисом и филиалом не влияет на работоспособность локальных подсистем LyriX на обеих сторонах — мониторинг планов помещений, проходные и т.п. функционируют без изменений 11

  11. Эргономичность: универсальная управляющая консоль • Взаимодействие пользователя с ПК LyriX осуществляется при помощи Универсальной управляющей консоли • На основе Универсальной консоли для каждого АРМ можно создать конфигурацию, ориентированную на выполнение конкретных задач, что позволяет сделать работу пользователя максимально удобной и эффективной • Можно выделить следующие типы АРМ: • Редактор конфигураций консоли обеспечивает возможность произвольного комбинирования визуальных компонентов для различных АРМ на каждом рабочем месте • АРМ администратора системы • АРМ дежурного оператора • АРМ оператора картотеки • АРМ оператора бюро пропусков • АРМ начальника службы безопасности 12

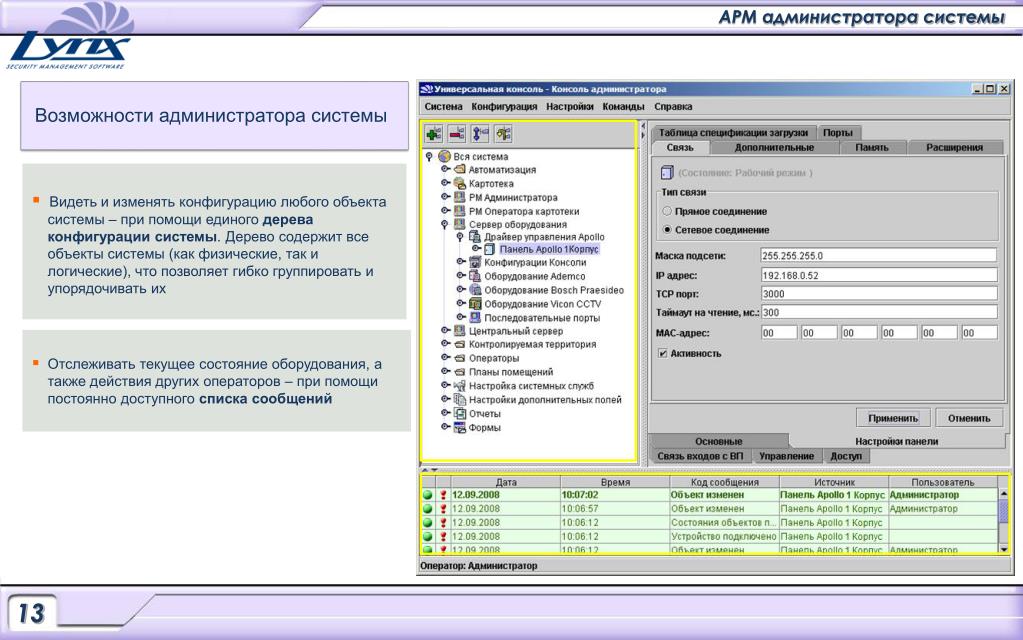

  12. АРМ администратора системы • Возможности администратора системы • Видеть и изменять конфигурацию любого объекта системы – при помощи единого дереваконфигурациисистемы.Дерево содержит все объекты системы (как физические,так илогические), что позволяет гибко группировать и упорядочивать их • Отслеживать текущее состояние оборудования, а такжедействия других операторов – при помощи постояннодоступного списка сообщений 13

  13. АРМ дежурного оператора • Возможности дежурного оператора • Отслеживать появление тревожных событий в реальном времени – при помощи постоянно доступного списка сообщений • Осуществлять быструю постановку и снятие помещений с охраны – при помощи подсистемы «Контролируемые территории» • Определять точное место появления тревоги – при помощи иерархическогосписка планов помещений • Визуально идентифицировать людей, осуществляющих проход в определенные зоны – при помощи живого видео с камер системы CCTV в сочетании с инструментом управляющей консоли «Проходная» • Управлять и наблюдать за состоянием аппаратных и логических элементов системы -- при помощи масштабируемых планов помещений • Наблюдать за состоянием помещений при помощи системы видеонаблюдения, а также управлять камерами и другими устройствами системы CCTV 14

  14. АРМ дежурного оператора: список сообщений системы • Фильтрация сообщений позволяет выводить в список только те сообщения от конкретных аппаратных подсистем, на которые должен реагировать оператор • Для привлечения внимания к тревожным сообщениям могут быть использованы дополнительные средства: • Панель отображения тревог • Звуковое оповещение • Факт получения оператором сообщения фиксируется в системе при помощи подтверждения сообщения и сопровождается вводом комментария 15

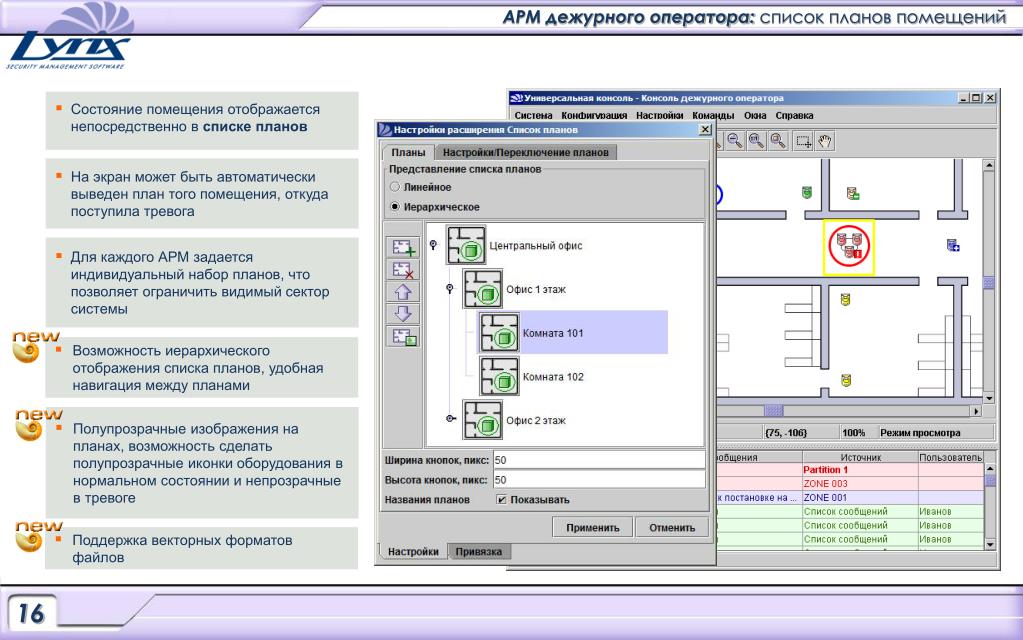

  15. АРМ дежурного оператора: список планов помещений • Состояние помещения отображается непосредственно в списке планов • На экран может быть автоматически выведен план того помещения, откуда поступила тревога • Возможность иерархического отображения списка планов, удобная навигация между планами • Полупрозрачные изображения на планах, возможность сделать полупрозрачные иконки оборудования в нормальном состоянии и непрозрачные в тревоге • Поддержка векторных форматов файлов • Для каждого АРМ задается индивидуальный набор планов, что позволяет ограничить видимый сектор системы 16

  16. АРМ дежурного оператора: планы помещений • Встроенный векторный редактор планов позволяет создавать удобные для оператора планы практически любой степени детализации и сложности • Пиктограммы на планах помещений отображают реальное состояние элементов системы • Существует возможность непосредственно с плана вызвать для конкретного объекта • список всех пришедших от объекта сообщений • подробную информацию по последнему и самому тревожному сообщению • Наличие слоев на планах помещений позволяет вручную или автоматически скрывать элементы плана, в данный момент не требующие внимания оператора 17

  17. АРМ дежурного оператора: работа с системой CCTV • Поддерживаются как цифровые, так и аналоговые системы CCTV • Управление устройствами CCTV ведется непосредственно с планов помещений • Для работы с цифровыми системами CCTV предназначен инструмент управляющей консоли «Мультиэкран» • Возможна произвольная компоновка видеопанелейМультиэкрана • Управление купольными видеокамерами возможно как с планов помещений, так и с Мультиэкрана • При появлении тревожных сообщений на панели Мультиэкрана могут автоматически отображаться видеосигналы с камер, размещенных в районе возникновения тревоги • Работа с цифровыми системами CCTV унифицирована — на видеопанеляхМультиэкрана могут одновременно транслироваться сигналы с устройств CCTV различных производителей 18

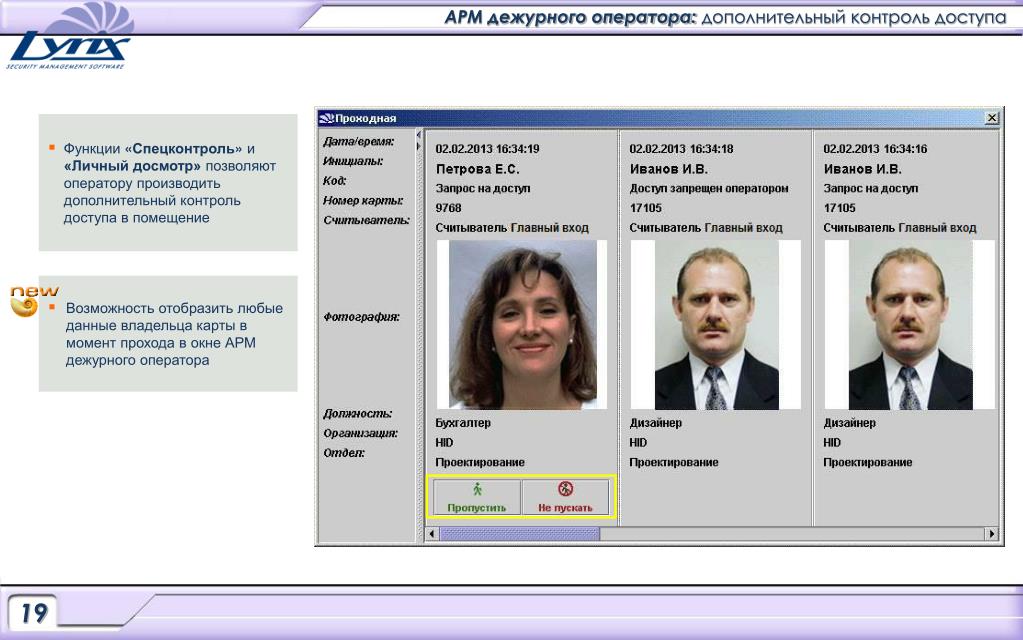

  18. АРМ дежурного оператора: дополнительный контроль доступа • Функции «Спецконтроль» и «Личный досмотр» позволяют оператору производить дополнительный контроль доступа в помещение • Возможность отобразить любые данные владельца карты в момент прохода в окне АРМ дежурного оператора 19

  19. АРМ дежурного оператора: контролируемые территории • Контролируемая территория позволяет • Объединять несколько аппаратных устройств (например, охранных и пожарных датчиков) и управлять всеми устройствами одновременно • Получать информацию о том, кто из владельцев карт на данный момент находится на территории (и также время входа на территорию) • Осуществлять глобальный контроль повторного входа (между зонами доступа разных панелей Apollo) 20

  20. АРМ оператора картотеки • Работа с картотекой включает • Добавление и редактирование данных о владельцах карт и пропусков • Выдачу и изъятие карт и пропусков • Если на объекте находятся офисы нескольких арендаторов,каждый из которых имеет собственныхсотрудников и клиентов, картотечные данные арендаторов можно разделить на сегменты картотеки, ограничив тем самым доступоператоров к «чужим» сегментам • Управляющая консоль предоставляет возможности • Фильтрации и сортировки объектов в списках • Быстрого поиска по спискам • Модуль интеграции с ПС БОСС-Кадровик позволяет синхронизовать базы пользователей, а также регулярно выгружать сообщения о проходах 21

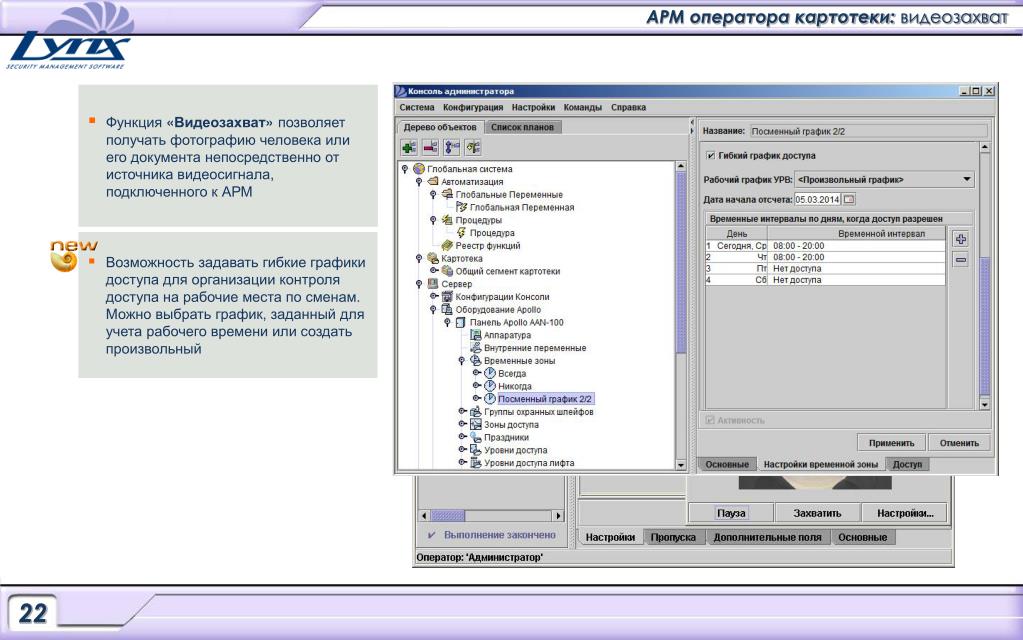

  21. АРМ оператора картотеки: видеозахват • Возможность задавать гибкие графики доступа для организации контроля доступа на рабочие места по сменам. Можно выбрать график, заданный для учета рабочего времени или создать произвольный • Функция «Видеозахват» позволяет получать фотографию человека или его документа непосредственно от источника видеосигнала, подключенного к АРМ 22

  22. АРМ оператора картотеки: макеты карт и пропусков • Встроенный векторный редактор макетов позволяет разрабатывать различные варианты дизайна для карт и пропусков, в зависимости от их назначения • При печати карты или пропуска автоматически подгружаются текстовые и графические поля владельца • Элементы макета карт могут отображаться по-разному в зависимости от данных владельца. Например, для разных уровней доступа могут автоматически меняться фоновые рисунки 23

  23. АРМ оператора картотеки: история выдачи карт • Возможно сохранение истории выдач карт с целью последующего получения отчетов 24

  24. АРМ оператора картотеки: дополнительные поля объектов • Для таких объектов картотеки как Человек, Карта, Выдача карты, помимо основного набора данных, возможно задание списка дополнительных полей. Это позволяет хранить специфическую информацию об объектах • Дополнительные поля могут быть различных типов (строка, число, изображение и т.д.) • Количество дополнительных полей для объекта не ограничено • При построении отчетов возможна фильтрация по значениям дополнительных полей • Для объекта Человек существует возможность произвольно задавать набор и расположение основных и дополнительных полей на панели 25

  25. АРМ оператора картотеки: редактор форм пользователя • Редактор форм позволяет произвольно задавать набор и расположение основных и дополнительных полей на панели для объекта Человек • Каждому оператору могут быть назначены свои формы для работы с людьми, картами и выдачами • Значения одних полей на формах могут вычисляться исходя из значений других полей. Например, номер паспорта можно будет задать только после того, как в качестве документа будет указан паспорт. 26

  26. АРМ оператора бюро пропусков • Специальный клиент бюро пропусков предназначен для повышения пропускной способности при регистрации посетителей • Интеграция с системой распознавания обеспечивает быстрое внесение паспортных данных нового посетителя • Набор разрешенных для прохода считывателей назначается выдаваемой карте автоматически, в зависимости от места посещения • Функция Видеозахвата позволяет получать фотографию человека напрямую от источника видеосигнала, подключенного к АРМ • Ввод номера карты может осуществляться при помощи считывателя, подключенного к АРМ • Активация и деактивация карты в аппаратуре СКУД осуществляется в автоматическом режиме • Автоматический поиск в базе данных на наличие информации о вводимом посетителе по ФИО предотвращает повторный ввод информации • Возможность задать какие данные посетителя будут отображаться в окне оператора позволяет избежать перегрузки элементами управления 27

  27. АРМ начальника службы безопасности • Возможности начальника службы безопасности • Получать и анализировать информацию о событиях, произошедших в системе за требуемый период времени – при помощи мощной и гибкой подсистемы генерации отчетов по сообщениям системы • Просматривать архив видеозаписей цифровой системы CCTV на экране монитора – при помощи мультиэкрана и наглядной шкалы времени с расположенными на ней видеозаписями 28

  28. АРМ начальника службы безопасности: отчеты по сообщениям • Отчет является логическим объектом системы, что позволяет запускать выполнение отчета нажатием одной кнопки, заранее задав необходимые настройки • Возможен выбор полей отчета и способа сортировки записей • Гибкие настройки фильтрации сообщений позволяют отбирать сообщения • по времени • кодам сообщений • объектам-источникам • степени тревожности • другим атрибутам сообщения • При настройке фильтра по времени возможно задание относительных значений, что позволяет каждый раз получать отчет по новым сообщениям (например, за последнюю неделю), не меняя его настройки • Построенный отчет может быть распечатан на принтере или сохранен в файл • Генерация отчетов осуществляется в фоновом режиме, что позволяет оператору одновременно запускать генерацию нескольких отчетов 29

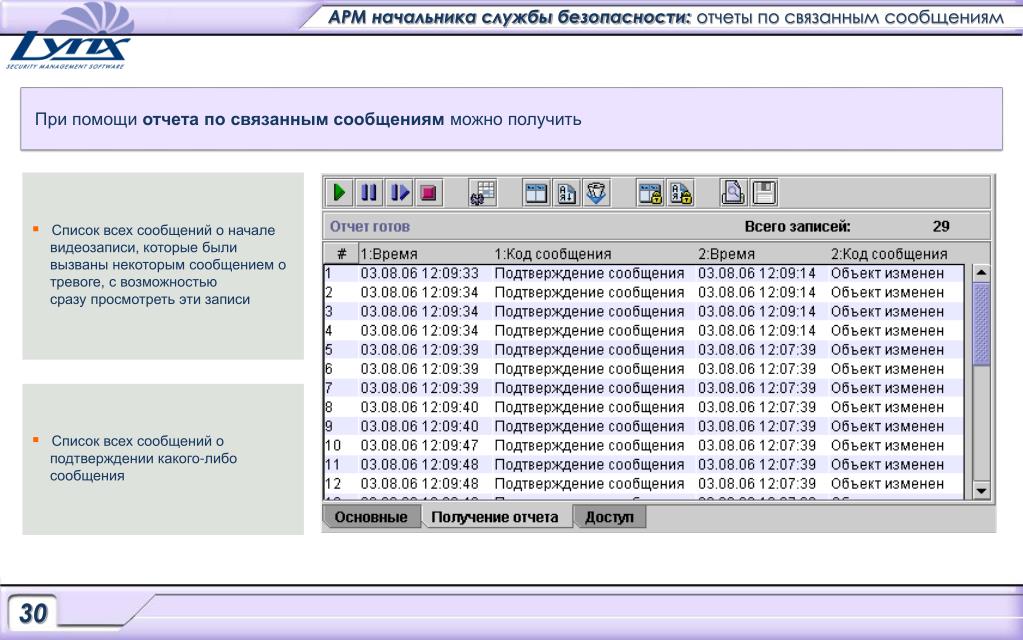

  29. АРМ начальника службы безопасности: отчеты по связанным сообщениям • При помощи отчета по связанным сообщениям можно получить • Список всех сообщений о начале видеозаписи, которые были вызваны некоторым сообщением о тревоге, с возможностью сразу просмотреть эти записи • Список всех сообщений о подтверждении какого-либо сообщения 30

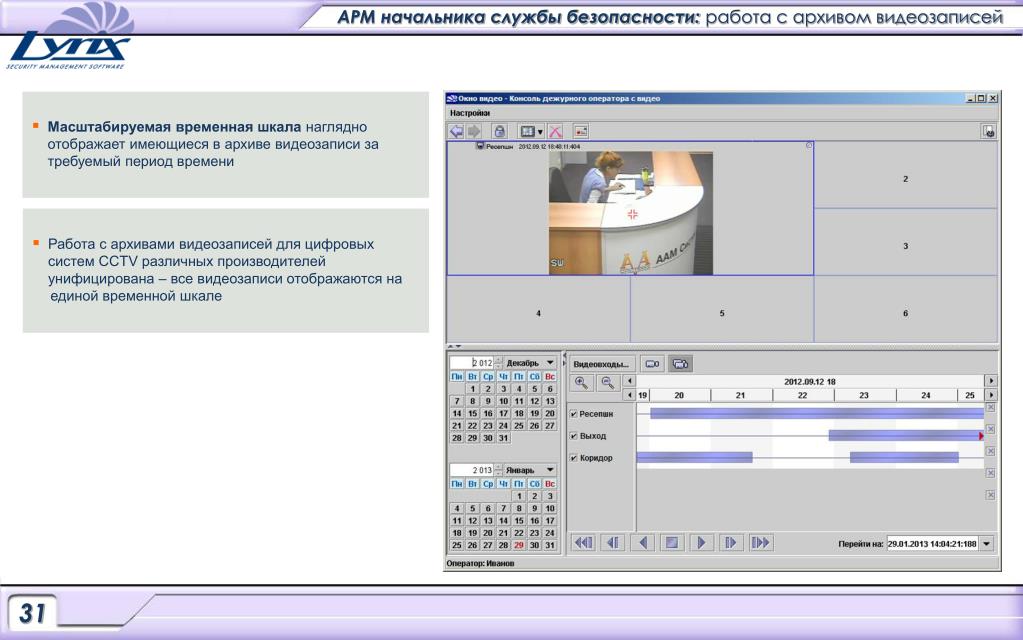

  30. АРМ начальника службы безопасности: работа с архивом видеозаписей • Работа с архивами видеозаписей для цифровых систем CCTV различных производителей унифицирована – все видеозаписи отображаются на единой временной шкале • Масштабируемая временная шкала наглядно отображает имеющиеся в архиве видеозаписи за требуемый период времени 31

  31. Редактор конфигураций консоли • Преимущества • Редактор конфигураций консоли позволяет • Настраивать набор доступных визуальных компонентов для каждого АРМ • Задавать расположение компонентов в окнах приложения • Повышение удобства работы оператора • Возможно задание произвольной комбинации визуальных компонентов и их расположения в окнах универсальной консоли: от стандартной до многооконной конфигурации для поддержки работы с несколькими мониторами • Возможность разграничения прав операторов на работу с отдельными функциональными модулями 32

  32. Подсистема автоматизации • Подсистема автоматизации позволяет задавать реакцию системы на события, регистрируемые в ней • При помощи встроенного редактора процедур можно создавать процедуры практически любой степени сложности: от процедур, содержащих одну команду, до сложных, содержащих вложенные процедуры и условные конструкции • Получение в процедуре информации о состоянии аппаратных объектов позволяет реализовать более сложную логику по управлению указанными объектами • Основной объект подсистемы автоматизации — процедура — предопределенная последовательность действий, которые должна выполнить система • Процедура может быть запущена • При приходе определенного сообщения • Например: рассылка уведомлений по электронной почте в случае возникновения на объекте тревожных сообщений • По расписанию • Например: периодический запуск резервного копирования базы данных • Вручную по нажатию кнопки или с планов помещений • Например: перевод всех считывателей, контролирующих выходы из здания в открытое состояние, при помощи одной единственной кнопки для экстренной эвакуации 33

  33. Учет рабочего времени сотрудников • Логический модуль «Учет рабочего времени» (УРВ) предназначен для планирования времени пребывания сотрудников на рабочем месте и выдачи соответствующих отчетов. Расчет отработанного времени производится на основе событий предъявления сотрудниками карт на считыватели • Существует возможность автоматического построения отчетов УРВ по расписанию с сохранением в Excel-файл • При помощи отчетов УРВ можно получать и выводить в удобной настраиваемой форме различную информацию об отработанном времени • Время приходов и уходов сотрудников • Отработанное время • Опоздания на работу и с перерывов • Ранние уходы • Переработка и недоработка • Информация обо всех перемещениях сотрудника • Вся информация может быть представлена как в среднем, так и за каждые сутки отчетного периода • Гибкая система настроек модуля УРВ позволяет учесть практически любые особенности рабочего процесса • Различные рабочие зоны и графики для разных сотрудников • Рабочие смены произвольной длительности и расписания 34

  34. Выдача карты Загрузка карты в оборудование Сообщение «Доступ разрешен» Сообщение «Доступ разрешен» Репликация данных человека и карты Репликация сообщения Многофилиальная система:централизованная выдача карт Центральный офис Региональный филиал Многофилиальная система LyriX позволяет выдавать посетителям карты для прохода в любые филиалы организации 35

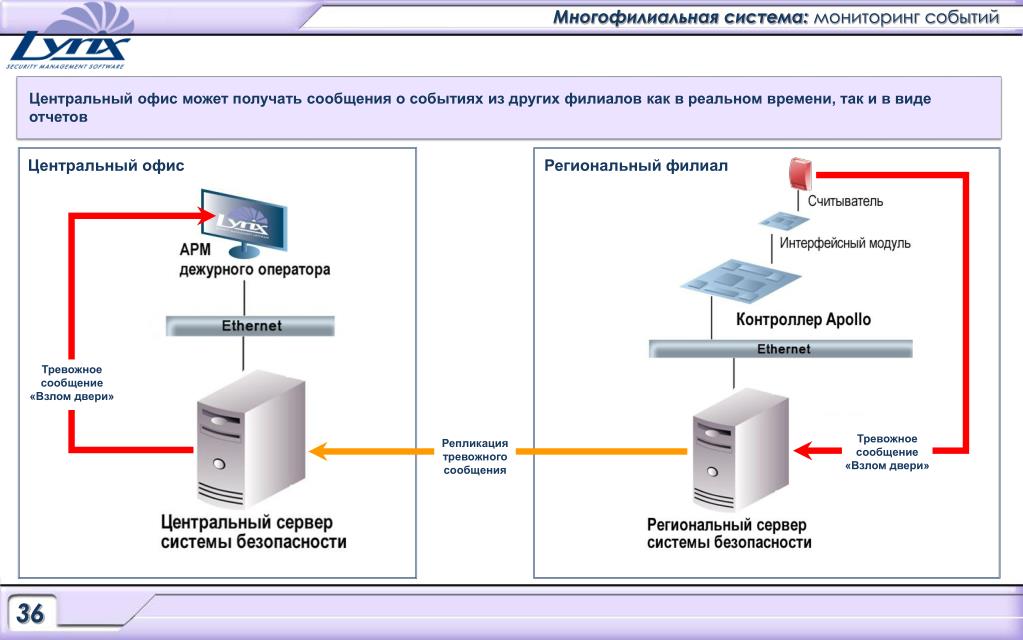

  35. Тревожное сообщение «Взлом двери» Репликация тревожного сообщения Тревожное сообщение «Взлом двери» Многофилиальная система:мониторинг событий Центральный офис Региональный филиал Центральный офис может получать сообщения о событиях из других филиалов как в реальном времени, так и в виде отчетов 36

  36. Репликация команды оператора Репликация сообщения Многофилиальная система:управление оборудованием Центральный офис Региональный филиал Закрыть зону доступа Закрыть зону доступа Сообщение «Зона закрыта» Сообщение «Зона закрыта» В центральном офисе возможен мониторинг состояний и управление оборудованием Apollo, расположенным в удаленном филиале 37

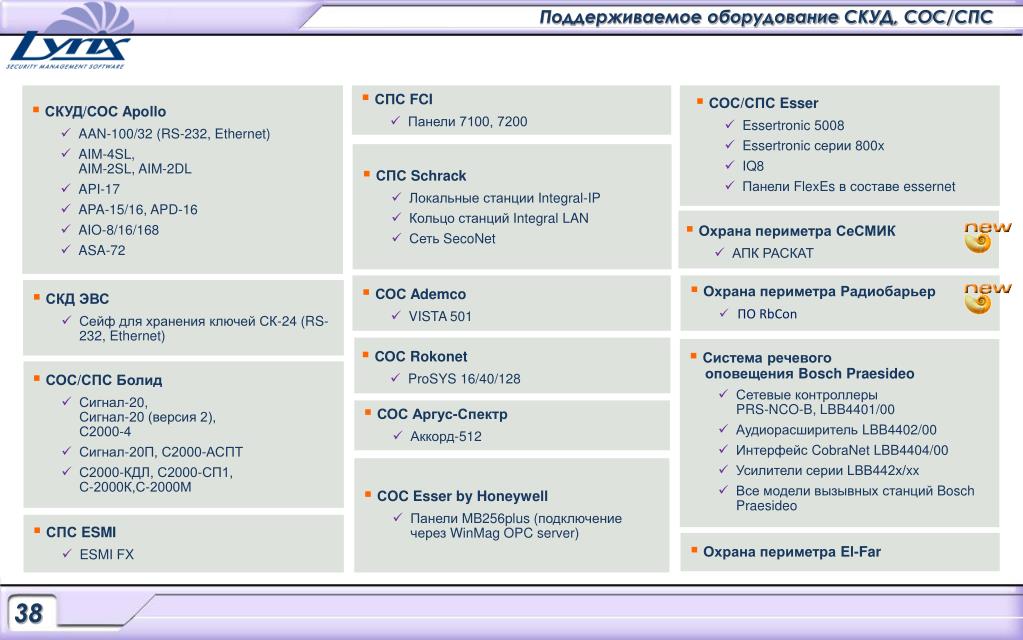

  37. СКУД/СОС Apollo • AAN-100/32 (RS-232, Ethernet) • AIM-4SL, AIM-2SL, AIM-2DL • API-17 • APA-15/16, APD-16 • AIO-8/16/168 • ASA-72 Поддерживаемое оборудованиеСКУД, СОС/СПС • СОС/СПС Esser • Essertronic 5008 • Essertronicсерии 800x • IQ8 • Панели FlexEsв составе essernet • СOC Esser by Honeywell • Панели MB256plus (подключение через WinMag OPC server) • СОС/СПС Болид • Сигнал-20, Сигнал-20 (версия 2), С2000-4 • Сигнал-20П, С2000-АСПТ • С2000-КДЛ, С2000-СП1, С-2000К,С-2000М • Охрана периметра Радиобарьер • ПО RbCon • СПС ESMI • ESMI FX • Система речевого оповещения Bosch Praesideo • Сетевые контроллеры PRS-NCO-B, LBB4401/00 • Аудиорасширитель LBB4402/00 • Интерфейс CobraNet LBB4404/00 • Усилители серии LBB442x/xx • Все модели вызывных станций BoschPraesideo • СОС Аргус-Спектр • Аккорд-512 • Охрана периметра El-Far • СКД ЭВС • Сейф для хранения ключей СК-24 (RS-232, Ethernet) • СОС Rokonet • ProSYS 16/40/128 • Охрана периметра СеСМИК • АПК РАСКАТ • СОС Ademco • VISTA 501 • СПС Schrack • Локальные станции Integral-IP • Кольцо станций Integral LAN • Сеть SecoNet • СПС FCI • Панели 7100, 7200 38

  38. Поддерживаемое оборудование CCTV • CCTV Vicon • Kollektor Elite/Pro • Surveyor VFT • VN-301T, KTX-4 • CCTV Pelco • CM-6700, CM-6800 • CM-9740, CM-9760 • Spectra Domes • Esprit Positioning Systems • CCTV Panasonic • WJ-SX550, WJ-SX150/155, WJ-SX650 • WJ-CS850/860 • Сетевые камеры серии i-Pro • CCTV Geutebruck • Управляющее ПО Gevisoft • ViCross III • GeViContact • VS-40 • GeviScope, re_porter, GeviStore • CCTV Indigo Vision • VB8000 • NVR серий FD, RD, RA • CCTV ITV • Интеграция с ПО Интеллект • CCTV IQinVision • Сетевые мегапиксельные камеры IQinVision • CCTV ISS • Интеграция с ПО SecurOS • CCTV AXIS • Видеосерверы AXIS • Сетевые камеры AXIS 39

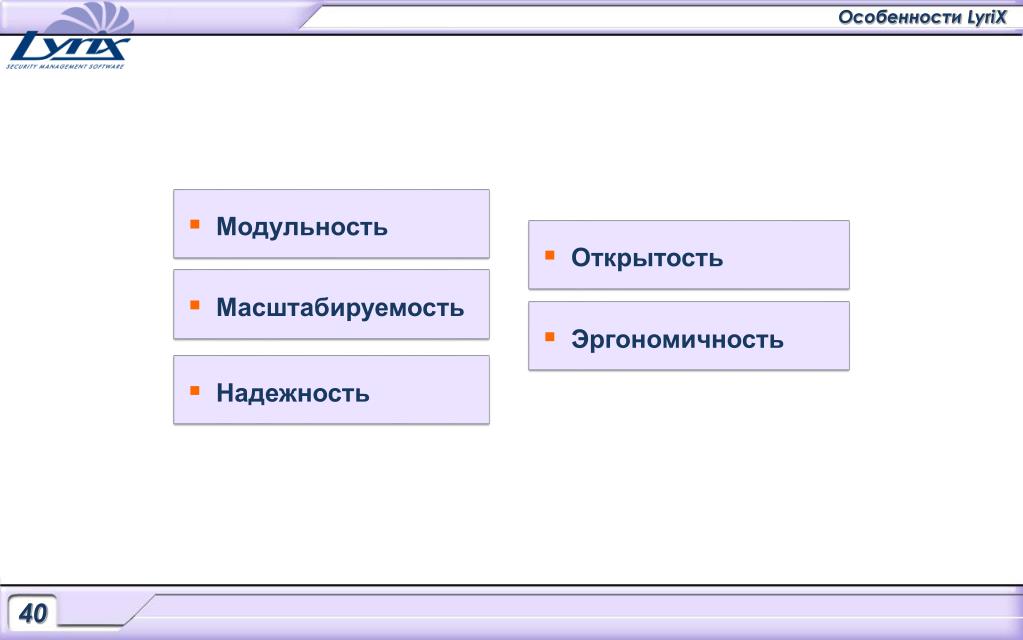

  39. Особенности LyriX • Эргономичность • Открытость • Модульность • Масштабируемость • Надежность 40
