Presentation Transcript
6606870

شیر های کنترل اتوماتیک

استاد : رئوف پناه

فراز فاضل حسن آبادی


6606870

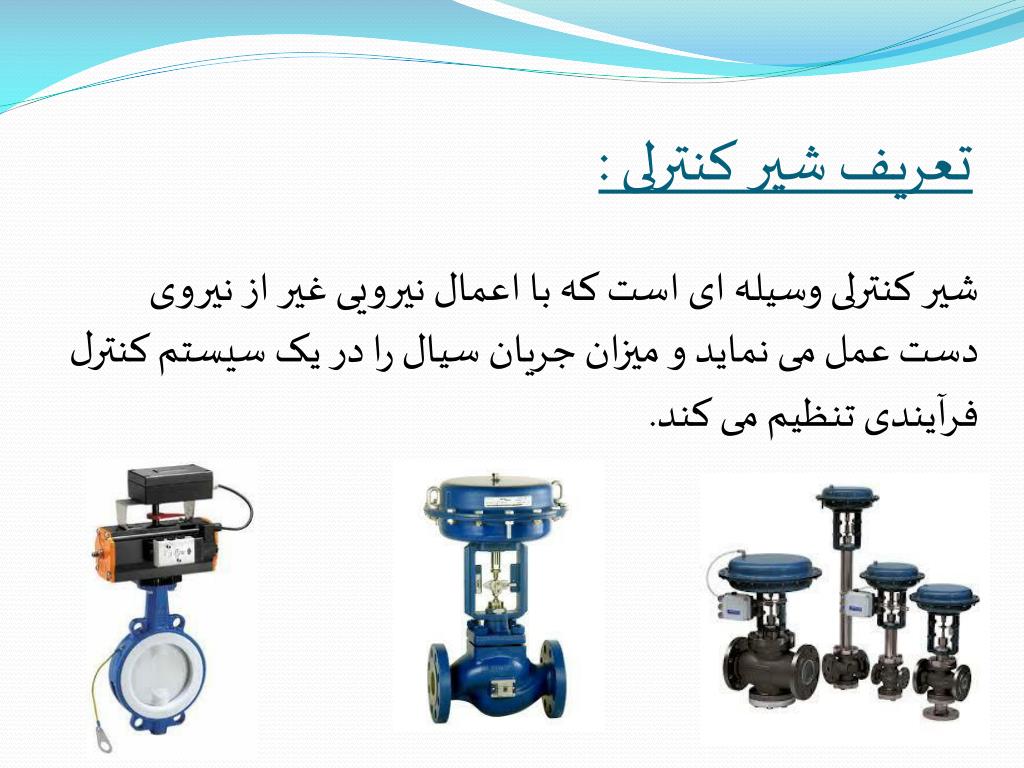

تعریف شیر کنترلی :

شیر کنترلی وسیله ای است که با اعمال نیرویی غیر از نیروی دست عمل می نماید و میزان جریان سیال را در یک سیستم کنترل فرآیندی تنظیم می کند.


6606870
اجزای اصلی شیرهای کنترلی :

1- عملگر ها (Actuator )

2- پایه


Actuator

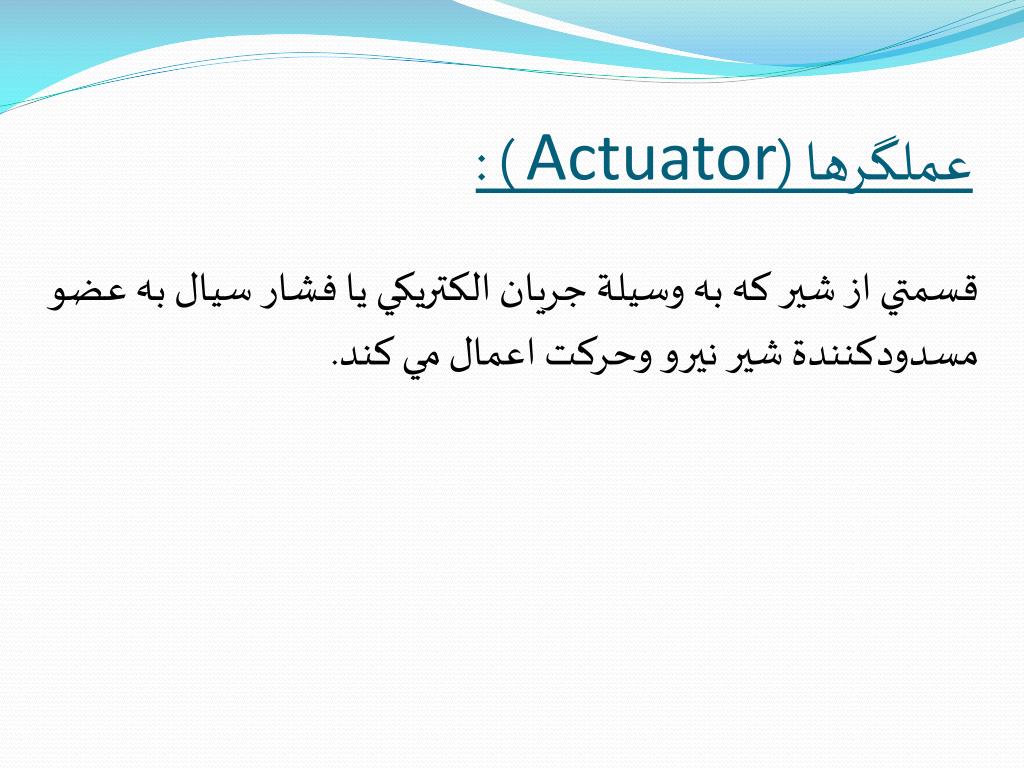

عملگرها (Actuator ) :

قسمتي از شير كه به وسيلة جريان الكتريكي يا فشار سيال به عضو مسدودكنندة شير نيرو وحركت اعمال مي كند.


6606870
انواع عملگرها :

عملگرها به چهار دسته اصلی تقسیم می شوند :

فنر و دیافراگمی

پیستون پنوماتیکی

موتور الکتریکی

الکترو هیدرولیکی



6606870

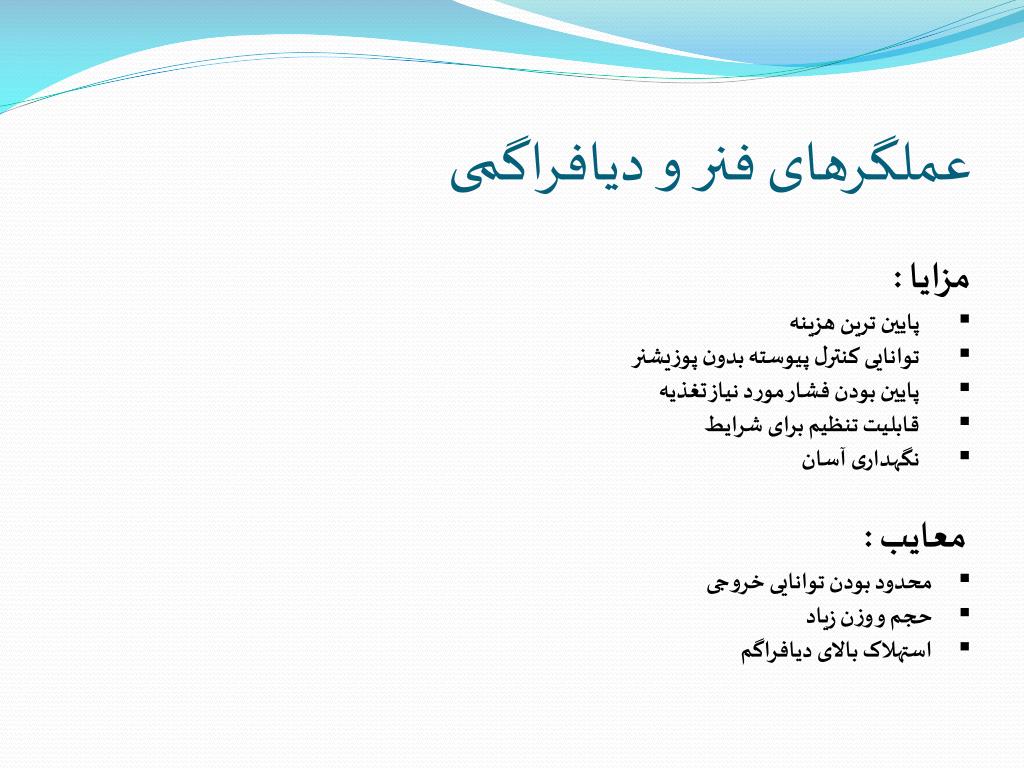

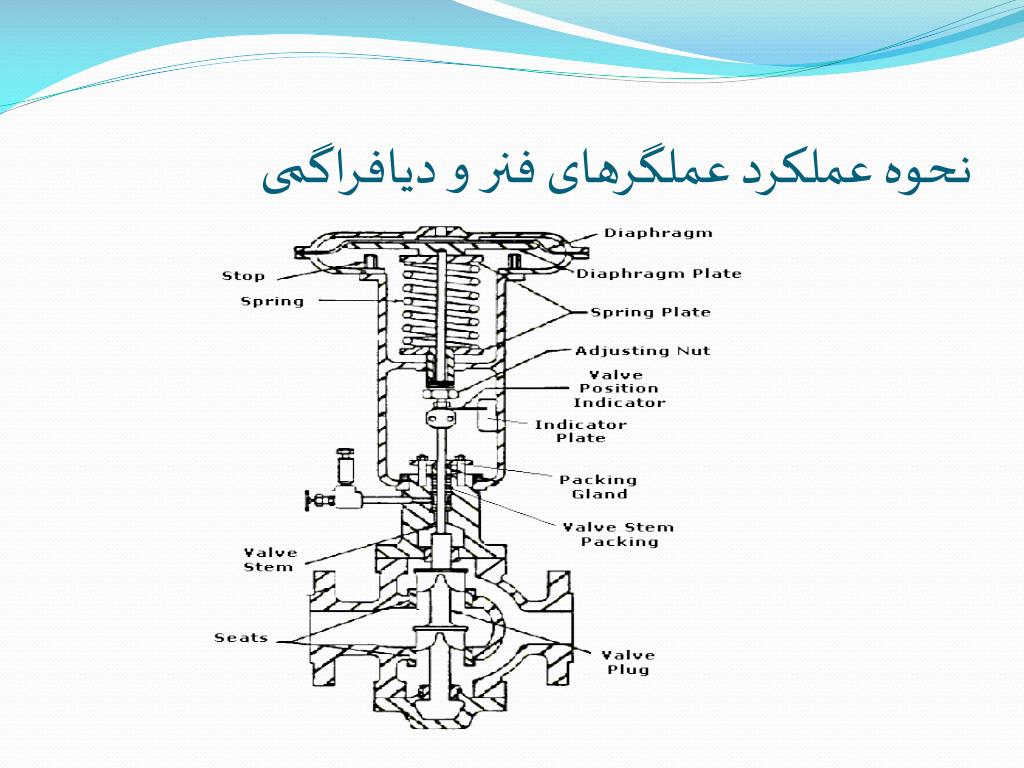

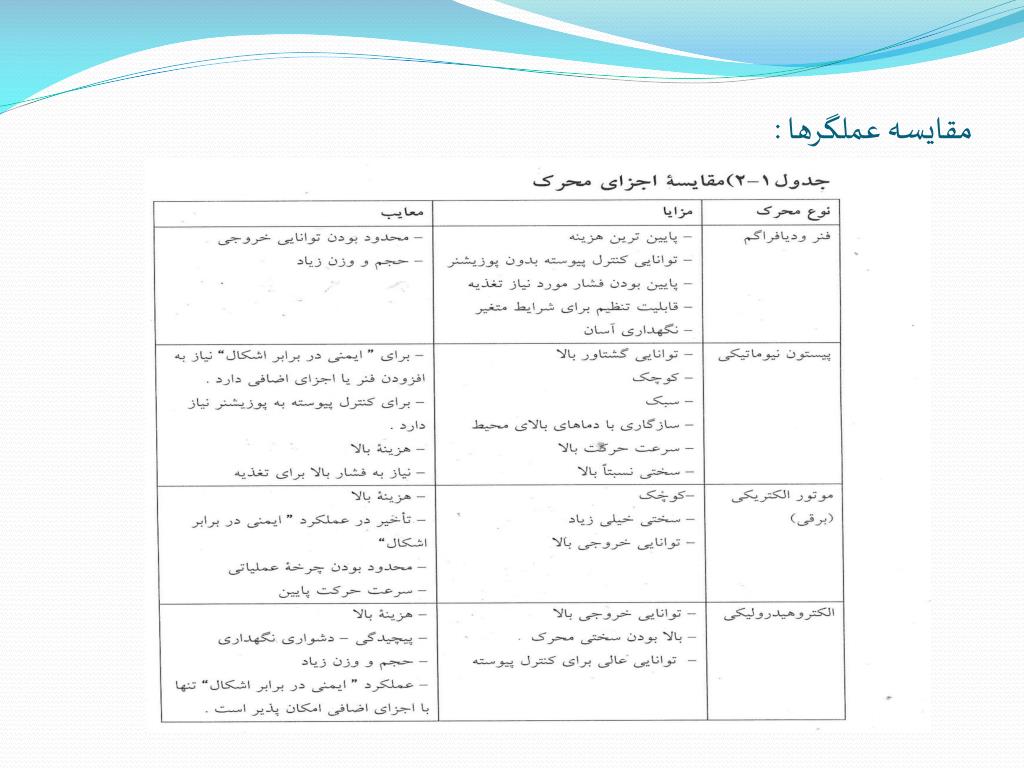

عملگرهای فنر و دیافراگمی دیافراگمی

  • مزایا :

  • پایین ترین هزینه

  • توانایی کنترل پیوسته بدون پوزیشنر

  • پایین بودن فشار مورد نیاز تغذیه

  • قابلیت تنظیم برای شرایط

  • نگهداری آسان

  • معایب :

  • محدود بودن توانایی خروجی

  • حجم و وزن زیاد

  • استهلاک بالای دیافراگم





6606870

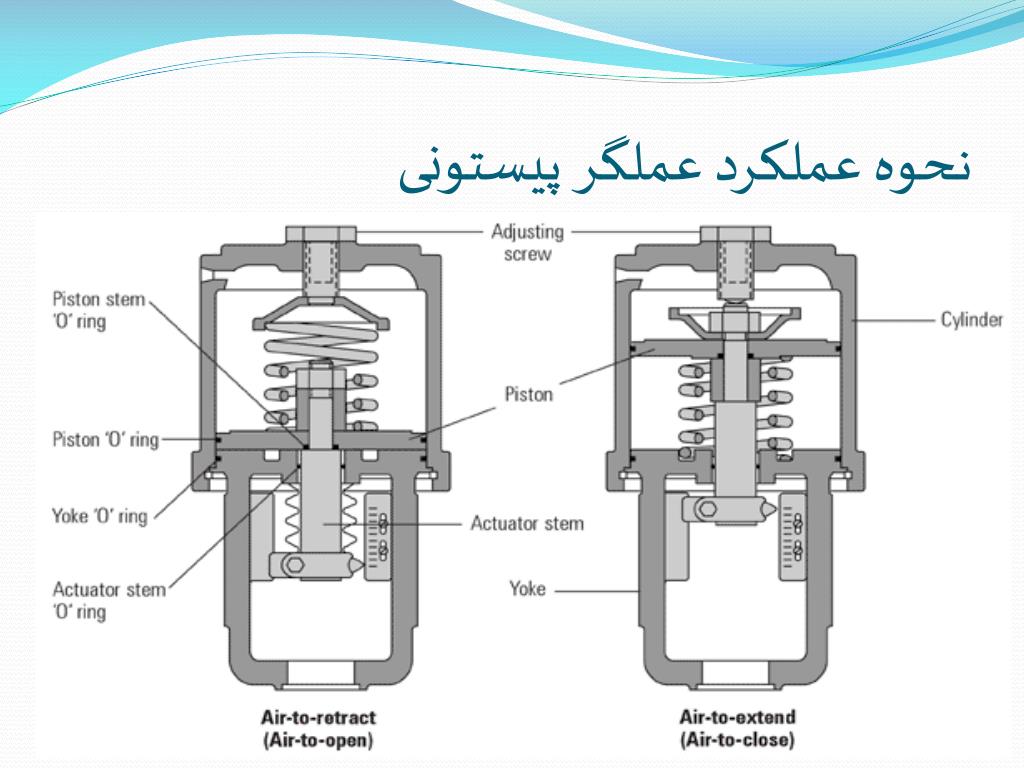

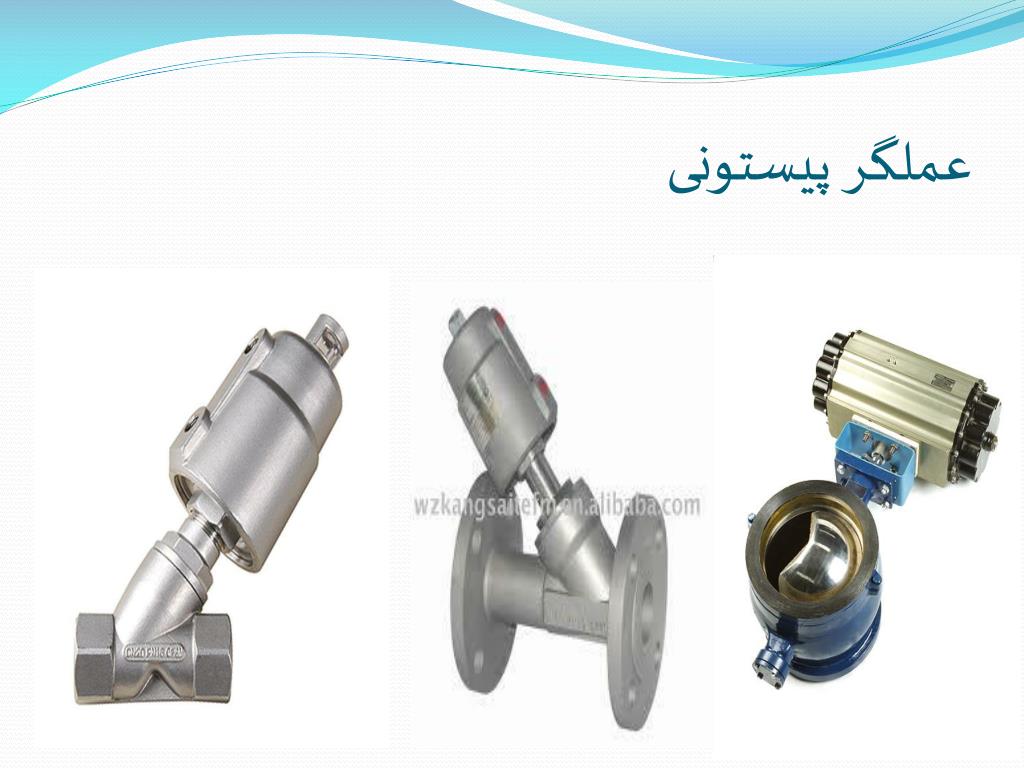

عملگر پیستونی دیافراگمی


6606870
عملگر پیستونی دیافراگمی


6606870
عملگر پیستونی دیافراگمی

  • مزایا :

  • توانایی گشتاور بالا

  • کوچک بودن

  • سبک

  • سازگاری با دماهای بالای محیط

  • معایب :

  • برای کنترل پیوسته به پوزیشنز نیاز دارد

  • هزینه بالا

  • نیاز به فشار بالا برای تغذیه


6606870
عملگر برقی دیافراگمی


6606870
عملگر برقی دیافراگمی


6606870
عملگر برقی دیافراگمی


6606870
عملگر برقی دیافراگمی

  • مزایا :

  • کوچک بودن

  • سختی خیلی زیاد

  • توانایی خروجی بالا

  • معایب :

  • سرعت حرکت پایین ( یه علت سرعت عملکرد پایین بصورت تدریجی مورد استفاده قرار می گیرد.)

  • محدود بودن چرخه عملیاتی



6606870
عملگر الکترو هیدرولیکی دیافراگمی

  • مزایا :

  • توانایی خروجی بالا

  • بالا بودن سختی محرک

  • توانایی عالی برای کنترل پیوسته

  • معایب :

  • هزینه بالا

  • پیچیدگی و دشواری نگهداری

  • حجم و وزن زیاد

  • عملکرد ایمنی تنها با اجزای اضافی امکان پذیر است .



6606870
روند انتخاب عملگر ها: دیافراگمی

عوامل مهم در انتخاب عملگرها عبارتند از:

شناخت عملیات

سیگنال کنترل

حالت کاری

دسترسی به منبع تغذیه

گشتاور مورد نیاز



6606870

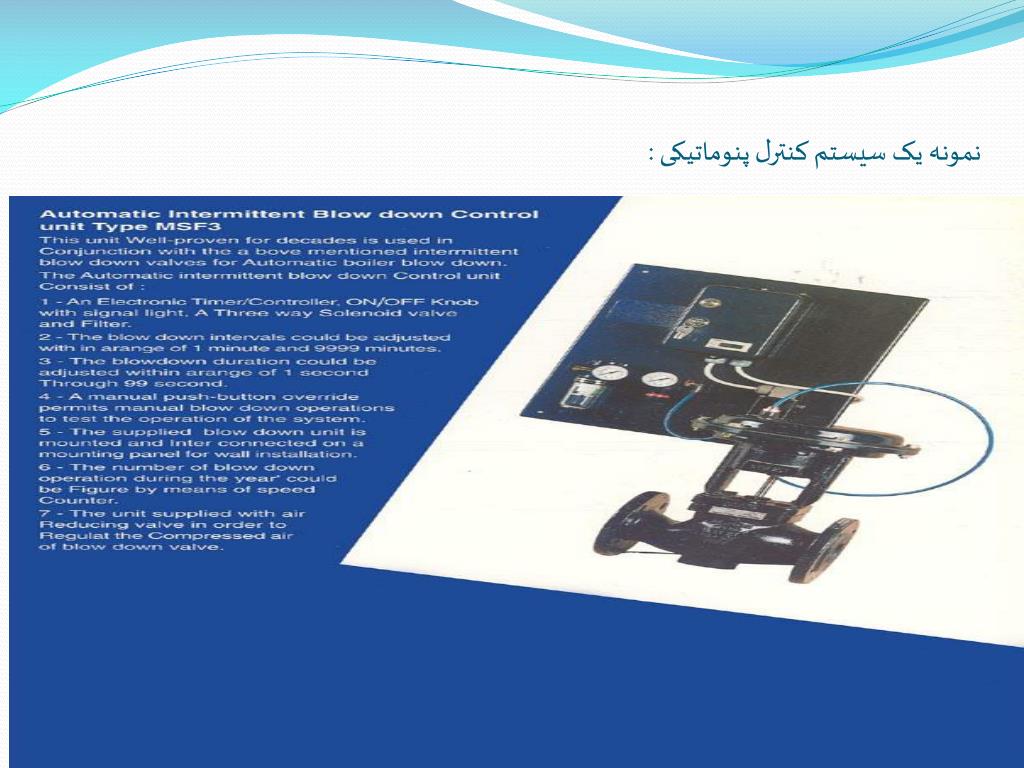

متعلقات جانبی شیرهای کنترل : دیافراگمی

موقعیت دهنده ها (Positioner) :

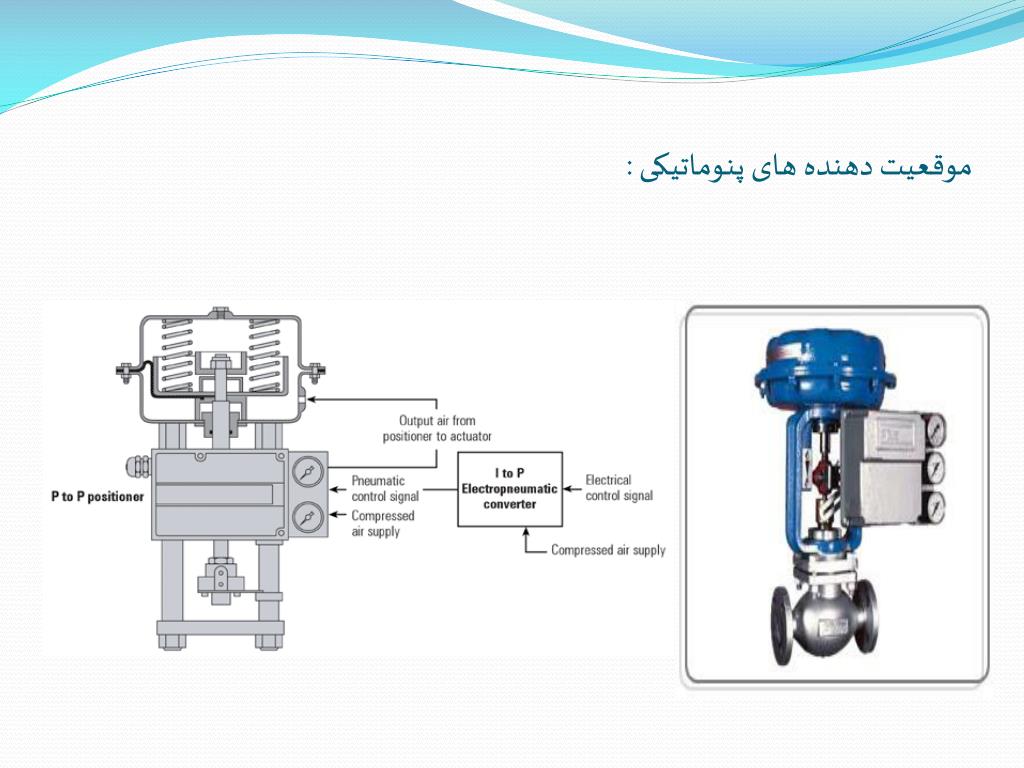

پنوماتیکی

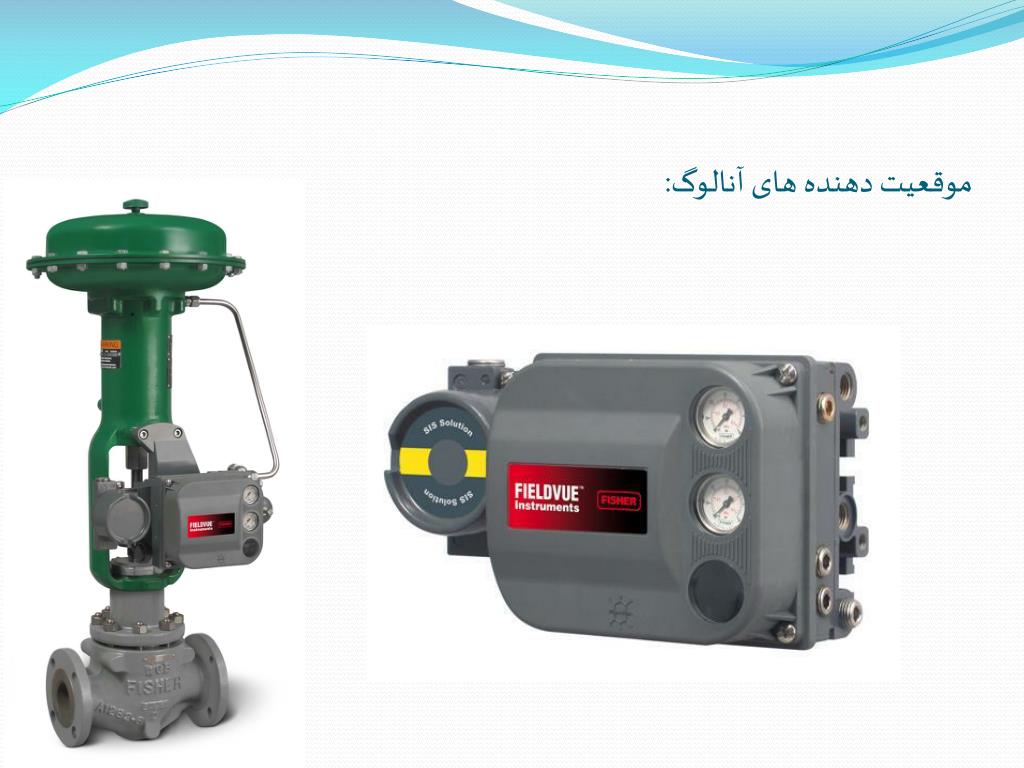

آنالوگ

کنترلرهای دیجیتال







Solenoid valves

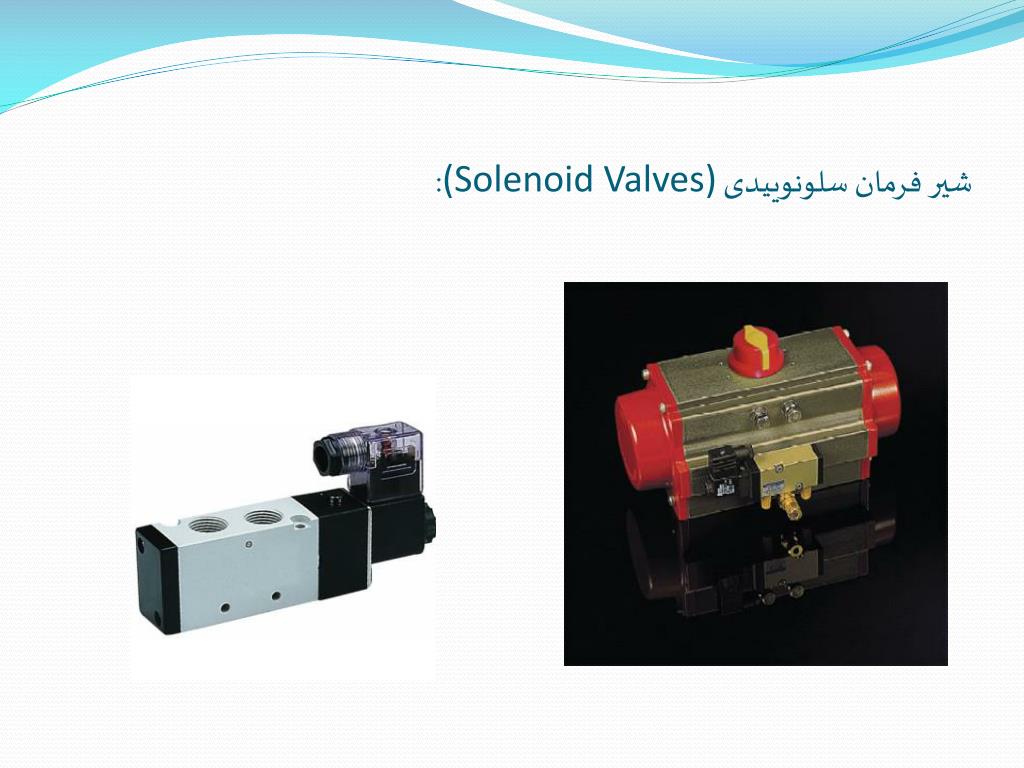

شیر فرمان سلونوییدی دیافراگمی (Solenoid Valves):


Supply pressure regulator

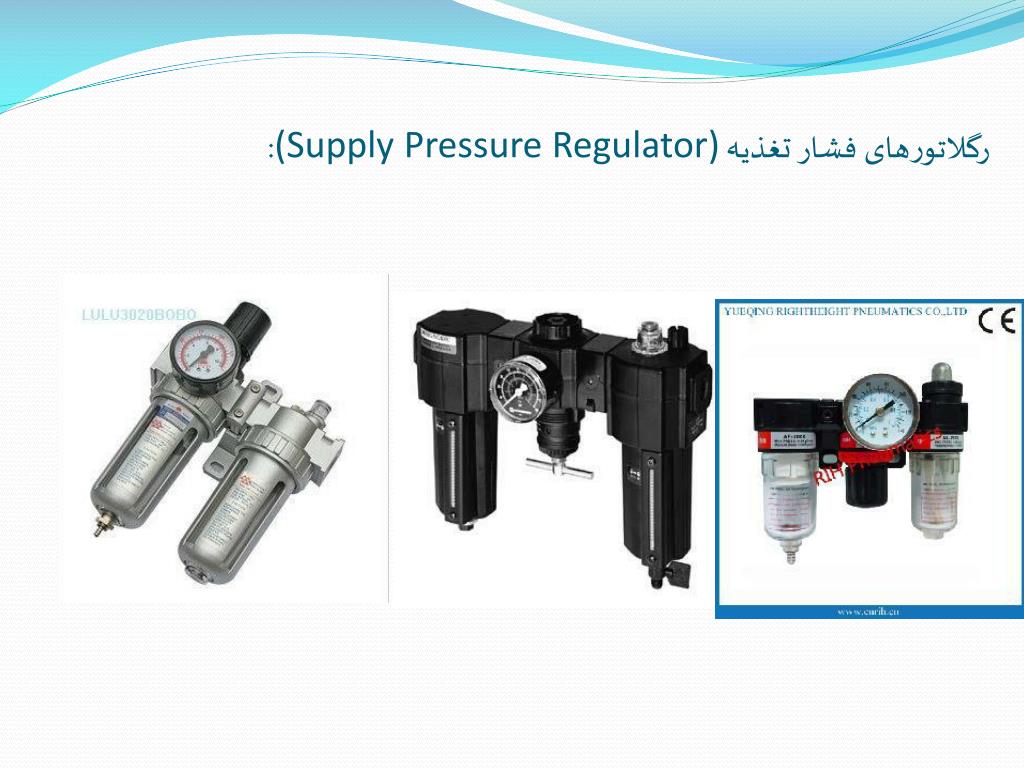

رگلاتورهای فشار تغذیه دیافراگمی (Supply Pressure Regulator):


Electro pneumatic transducer

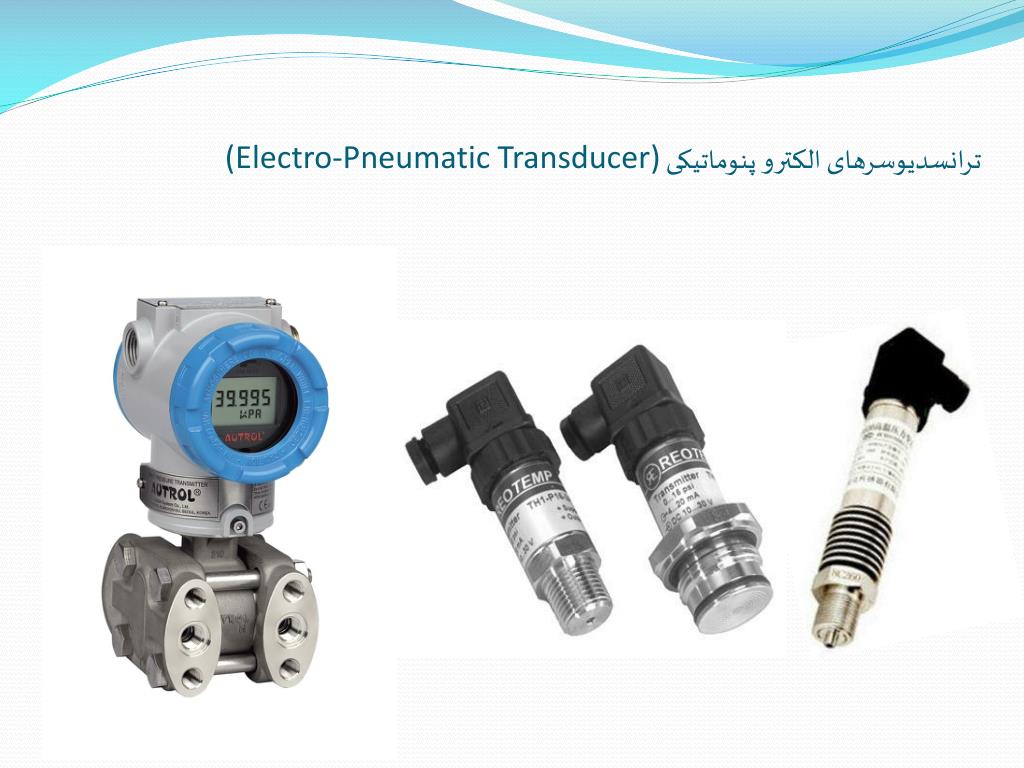

ترانسدیوسرهای الکترو پنوماتیکی دیافراگمی (Electro-Pneumatic Transducer)
