高等学校节约型校园建设

高等学校 节约型校园建设

节水篇

水资源现状及高等学校用水现状 • 节水措施

一、水资源及高等学校用水现状 水资源广义上的概念是指地球上水圈内的水量总体；狭义上是指目前技术条件下，可供人类利用的那一部分淡水资源。目前，人类比较容易利用的淡水资源，主要是河流水、淡水湖泊水和浅层地下水，储量只占全球水体总量的十万分之七。

我国可利用水资源总量为2800 km3/年，仅次于巴西、俄国、美国、加拿大、印尼，据世界第六位。但由于人口众多，人均可利用水资源量则约为2200 m3/年，仅为世界平均值的1/4。

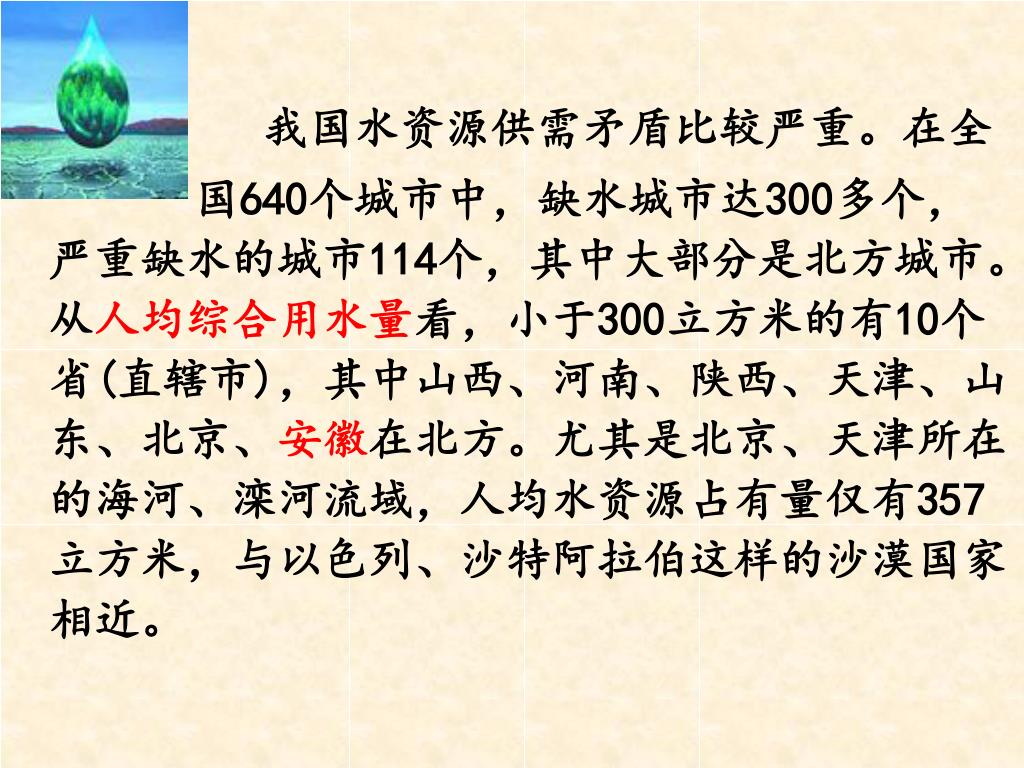

我国水资源供需矛盾比较严重。在全 国640个城市中，缺水城市达300多个，严重缺水的城市114个，其中大部分是北方城市。从人均综合用水量看，小于300立方米的有10个省(直辖市)，其中山西、河南、陕西、天津、山东、北京、安徽在北方。尤其是北京、天津所在的海河、滦河流域，人均水资源占有量仅有357立方米，与以色列、沙特阿拉伯这样的沙漠国家相近。

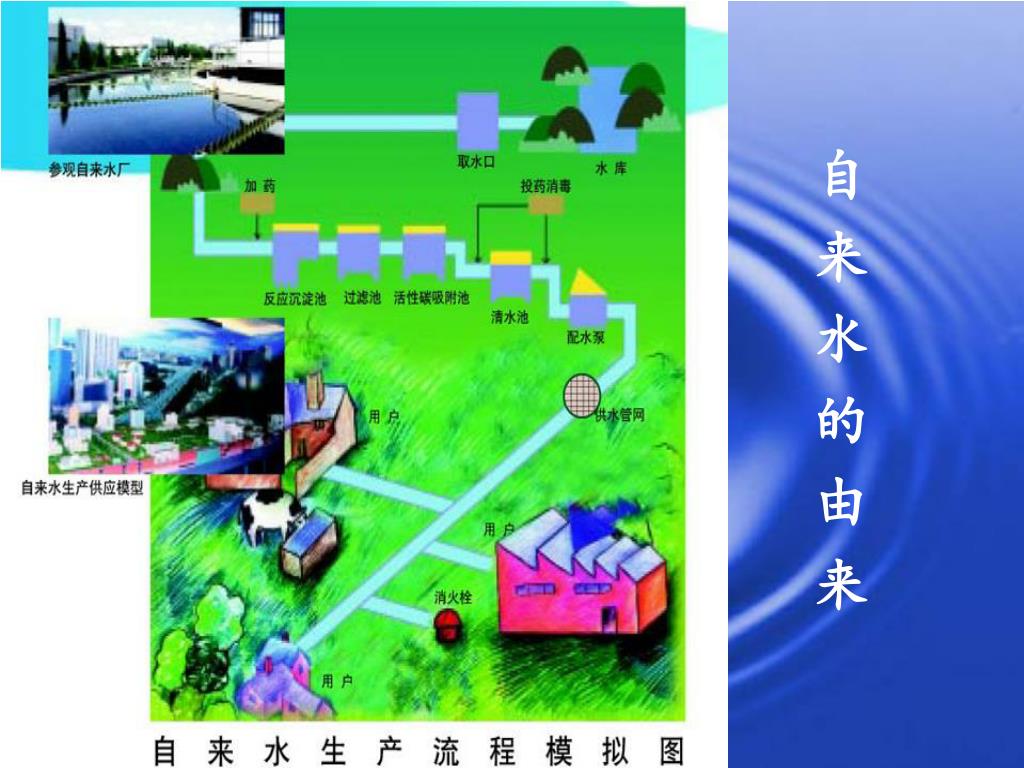

自来水的由来

高校用水现状 以北京工业大学统计为例，学校2003年用水量是744054m3，2004年用水量是750440m3，占北京市高校用水量的2％，约占全市用水量的0.03％，学校年平均绿化(面积大约10万m2)用水量为25万m3，学生宿舍用水量20万m3，浴室用水量10万m3，开水房用水量为0.624万m3，采暖(大约10万m2)用水量为10万m3，教学楼和实验楼用水量为8万m3，综合楼用水量3万m3。通过上面的数据可以看出，学校在绿地、学生宿舍、浴池这3方面的用水量大约占学校总用水量的90％。

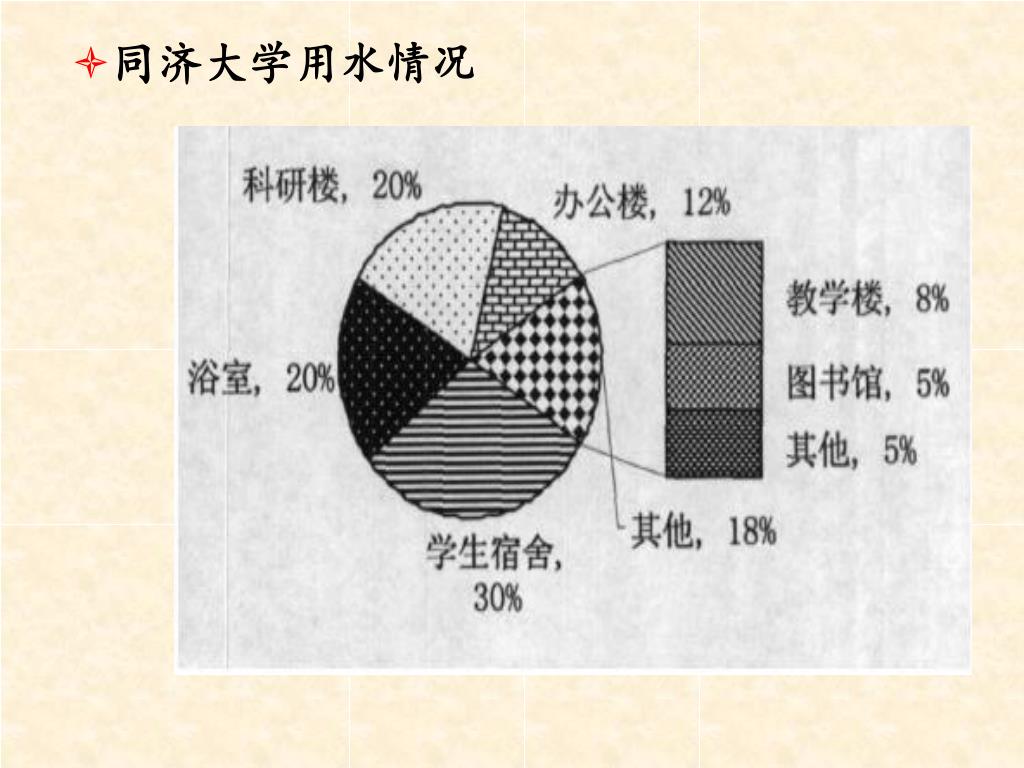

同济大学用水情况

截止2007年，我省共有高校93所，在校生73.1万人，加上成人高等教育在校生14.8万人、自考在学学生近10万人，全省各类高等教育在校生已达118万人；随着各高校的发展，近年来水、电能耗支出也逐年上升。因此，加强高校的能源管理，降低学校经费开支，实现节约能源，保护环境的目的，建设“节能型”高校也是贯彻科学发展观，保证全面建设小康社会的宏伟目标如期实现的重要组成部分。江南大学自2005年底制定建设节约型校园实施意见一年来，在节能降耗上成效显著。与2005年相比，2006年人均用水从123.4吨下降到64.1吨，人均用电从779度减少到714度，全年节电300多万度。全校水电总支出减少约260万元。

二、节水措施 • 节水管理的加强 • 节水意识的宣传 • 节水技术的保证

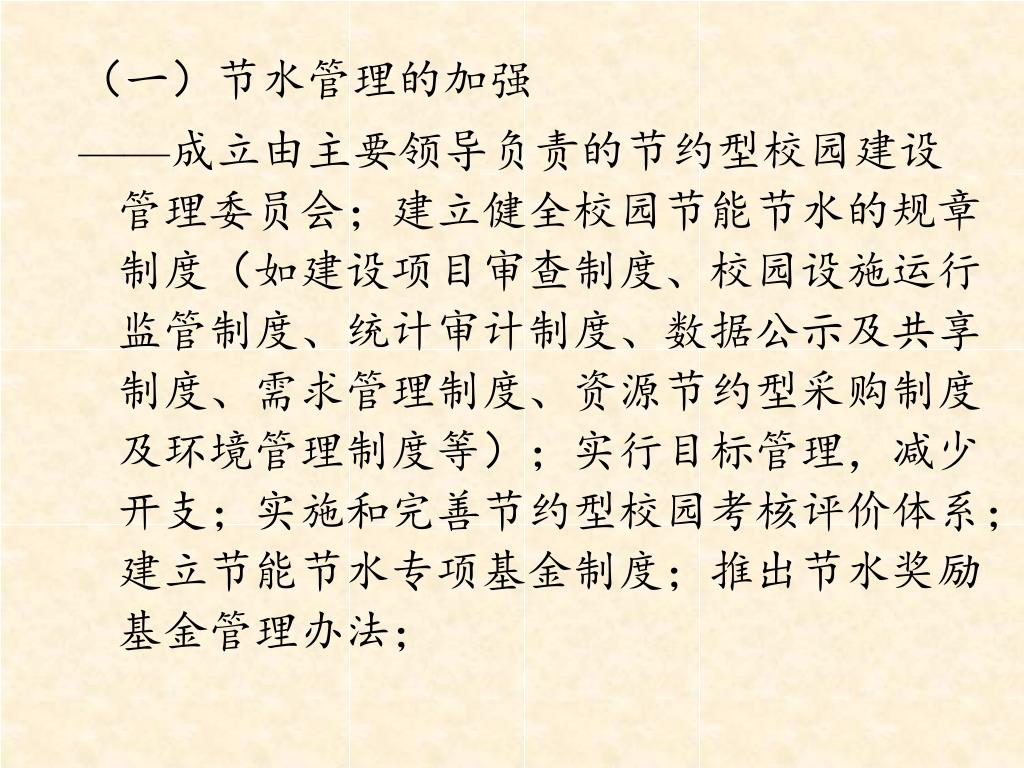

（一）节水管理的加强 ——成立由主要领导负责的节约型校园建设管理委员会；建立健全校园节能节水的规章制度（如建设项目审查制度、校园设施运行监管制度、统计审计制度、数据公示及共享制度、需求管理制度、资源节约型采购制度及环境管理制度等）；实行目标管理，减少开支；实施和完善节约型校园考核评价体系；建立节能节水专项基金制度；推出节水奖励基金管理办法；

（二）节水意识的宣传 做好节能节水宣传培训工作，开展形式多样的节能节水宣传活动，将节约理念教育纳入学生素质教育课程内容，将节能技术纳入学校课堂教学和科技实践，增强师生的资源忧患意识和节约意识，倡导健康、文明、节俭、适度的生活理念，使节能节水成为每个师生的良好习惯和自觉行动。 • 征集节水标语、节水宣传画或节水漫画； • 开展节水“金点子”活动； • 聘请了学生水电监督员；

节约用水宣传语 1．树立科学的发展观，全面推进城市节约用水工作 2．加强节约用水宣传教育，提高全民节水意识 3．创建节水型城市，实施可持续发展 4．节约用水是缓解城市水资源短缺，保障供水安全最有效的手段 5．依靠科技进步，不断开发节水新技术和新途径 6．大力提倡污水再生利用等非传统水资源的开发，保障供水安全 7．大力普及节水型生活用水器具 8．惜水、爱水、节水、从我做起

节水技术的保证 （三）

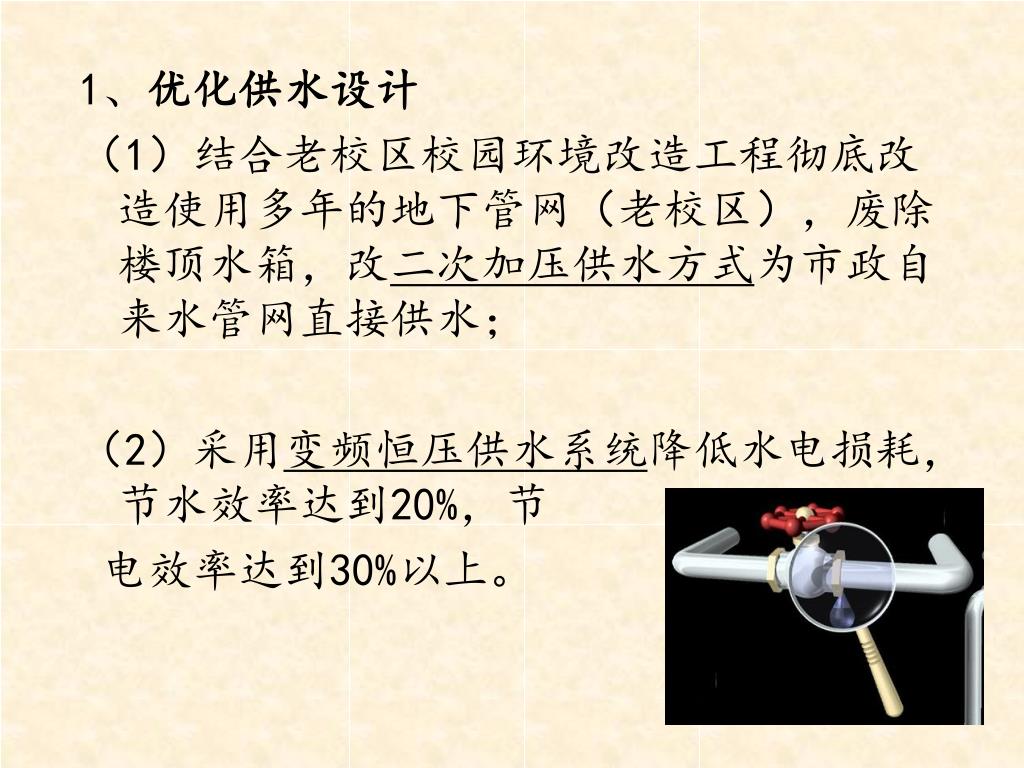

1、优化供水设计 （1）结合老校区校园环境改造工程彻底改造使用多年的地下管网（老校区），废除楼顶水箱，改二次加压供水方式为市政自来水管网直接供水；（2）采用变频恒压供水系统降低水电损耗，节水效率达到20%，节电效率达到30%以上。

（3）负压智能化供水设备 目前部分高校生活用水现状是：首先把市政供水管网的水储存到水箱(水池)内，然后再由水箱(水池)通过水泵统一加压供水。这样就浪费了市政供水原有的余压，一般市政给水管网压力均在0.2Mpa～0.4MPa之间，如果水泵直接从市政供水管网上吸水，将会对市政供水管网产生负压，造成水质污染，这种供水方式已经被明令禁止。采用新型的无负压智能化供水设备，既能保证对市政供水管网不产生负压，又能充分利用市政供水原有压力，叠加增压，差多少补多少，可节约电能4O％一9O％。

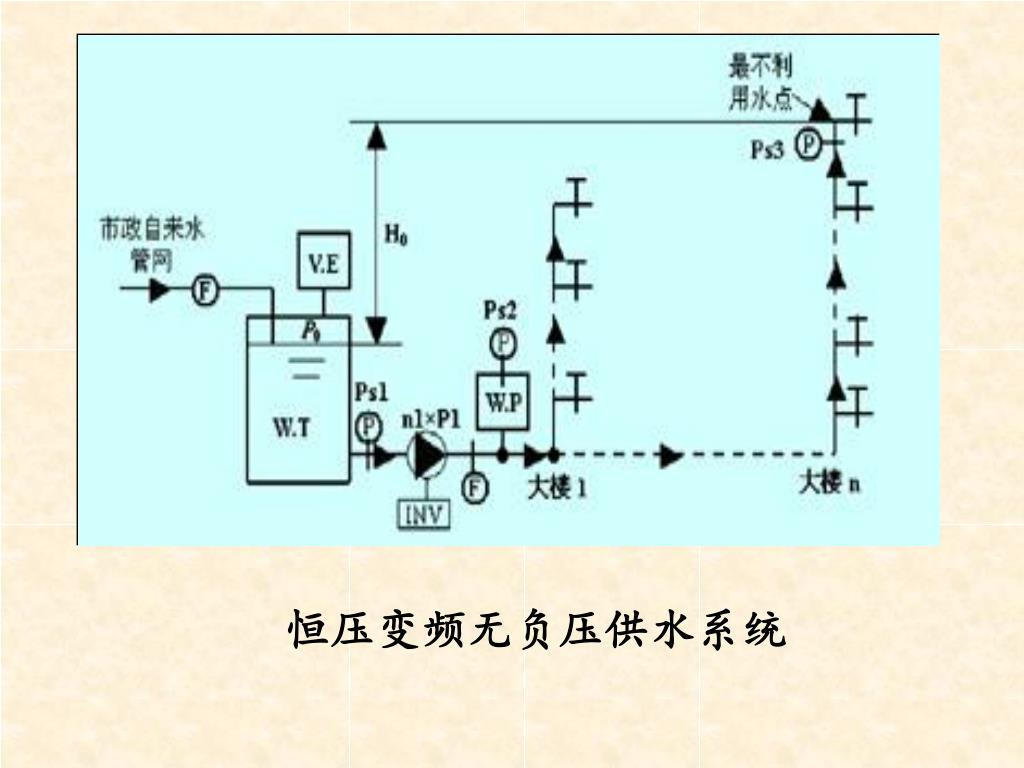

恒压变频无负压供水系统

（4）浴室改造 • 改双管系统为单管恒温供水和踏板阀； • 对现有无循环定时热水供应系统进行改造，选用支管循环方式或立管循环方式； • 洗澡选用智能卡水控系统，有计量收费和计时收费两种； • 安装限流孔板；在冷、热水入口之间安装压力平衡装置；安装使用低流量莲蓬头、充气式热水龙头和恒温式冷、热水混合龙头；

冷水箱 加热器膨胀排气管不循环供水方式

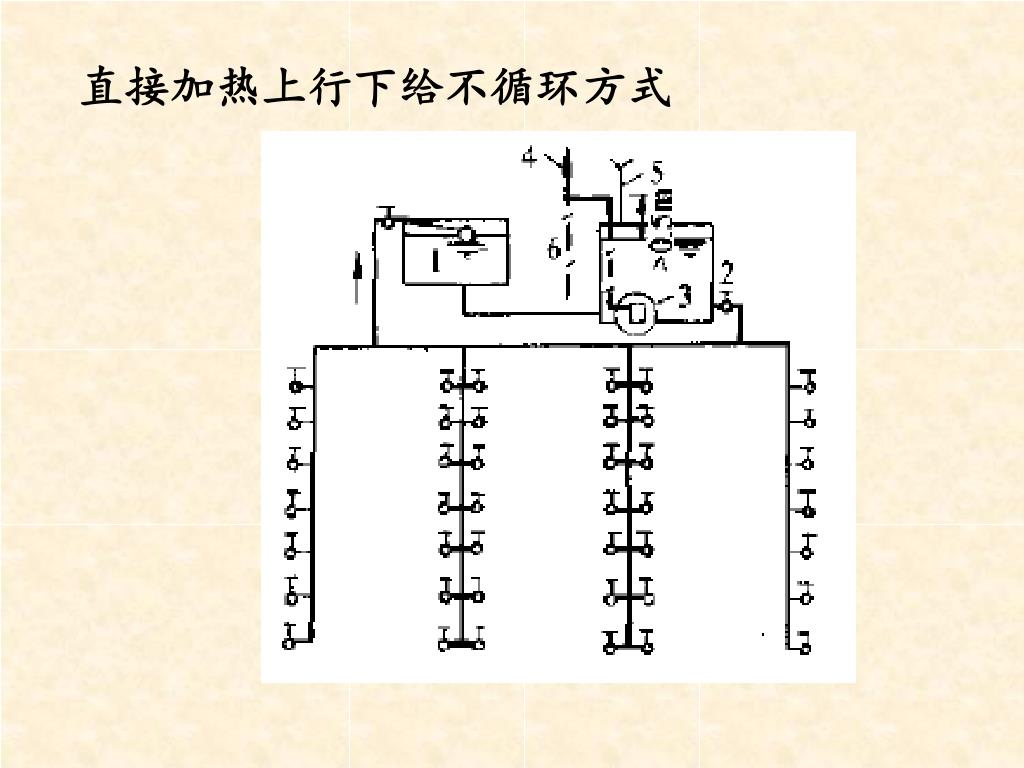

直接加热上行下给不循环方式

冷水箱 加热器膨胀排气管循环水泵干管循环方式

冷水箱 加热器膨胀排气管循环水泵立管循环方式

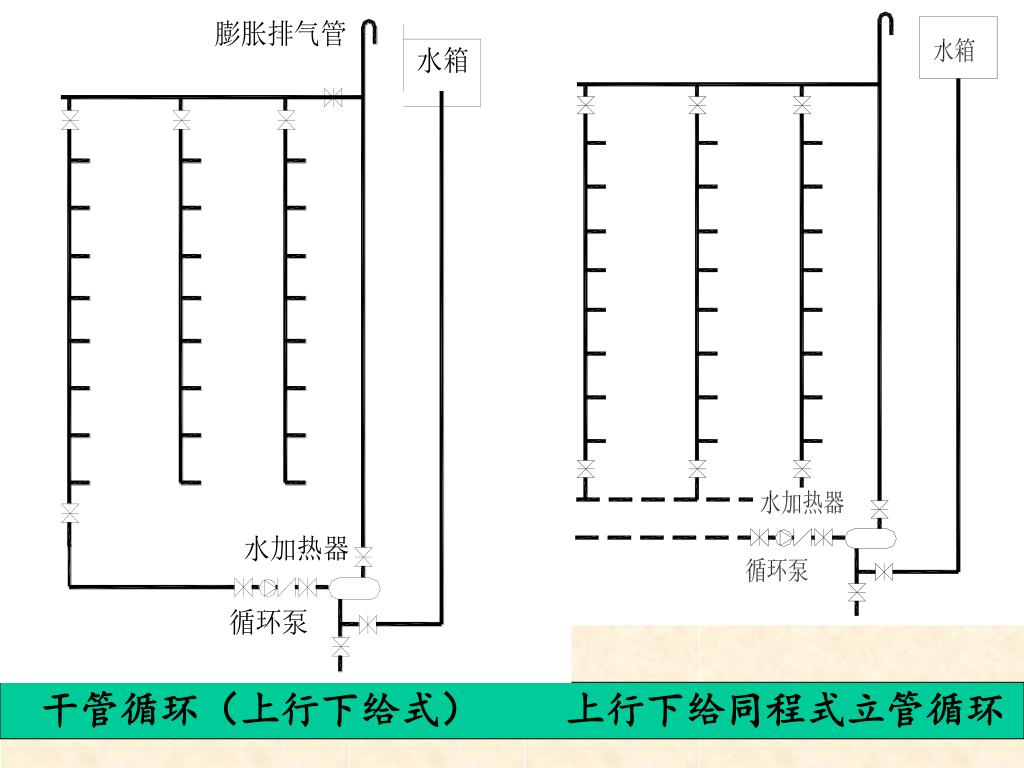

干管循环（上行下给式）上行下给同程式立管循环干管循环（上行下给式）上行下给同程式立管循环

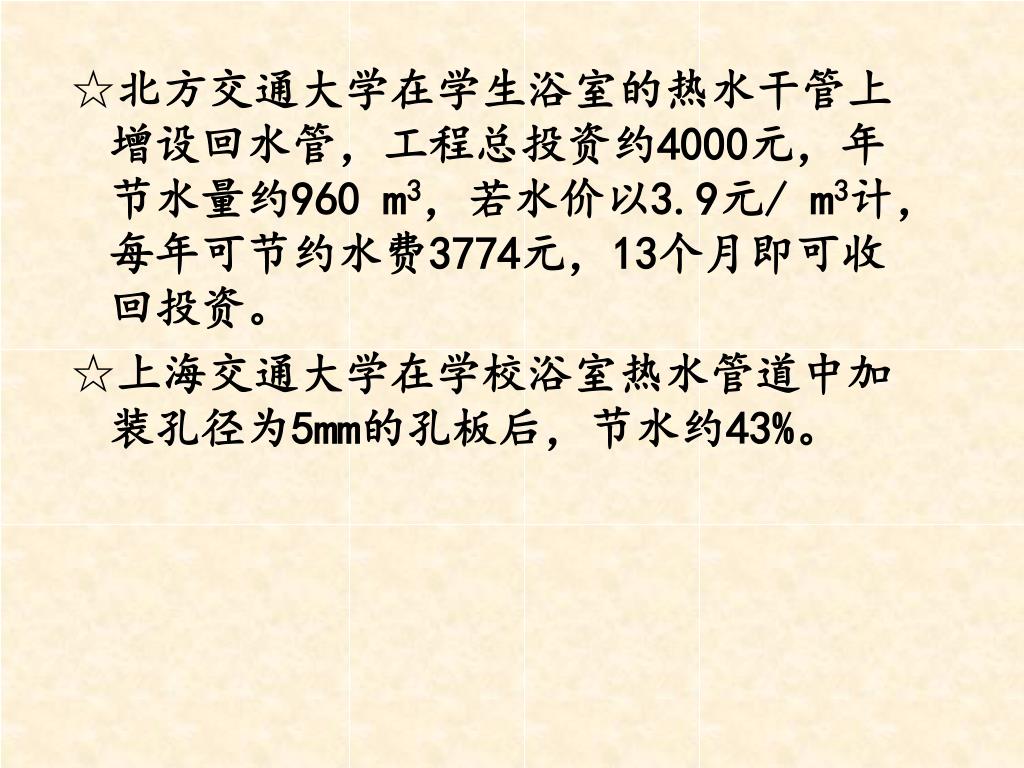

北方交通大学在学生浴室的热水干管上增设回水管，工程总投资约4000元，年节水量约960 m3，若水价以3.9元/ m3计，每年可节约水费3774元，13个月即可收回投资。 • 上海交通大学在学校浴室热水管道中加装孔径为5mm的孔板后，节水约43%。

(5)安装卫生间模块化排水节水装置，一个系统实现了两个功能——节水、中水和同层敷设。该装置为单户户内废水回用，收集回用的水为优质杂排水进行冲厕用水。形成了一个“管套管”的排水横分管排放系统。“外层管”内储存排放优质杂排水，密闭管内排放便器等最终污水，实现了横管“废污”分流排放——分级分质排放。(5)安装卫生间模块化排水节水装置，一个系统实现了两个功能——节水、中水和同层敷设。该装置为单户户内废水回用，收集回用的水为优质杂排水进行冲厕用水。形成了一个“管套管”的排水横分管排放系统。“外层管”内储存排放优质杂排水，密闭管内排放便器等最终污水，实现了横管“废污”分流排放——分级分质排放。

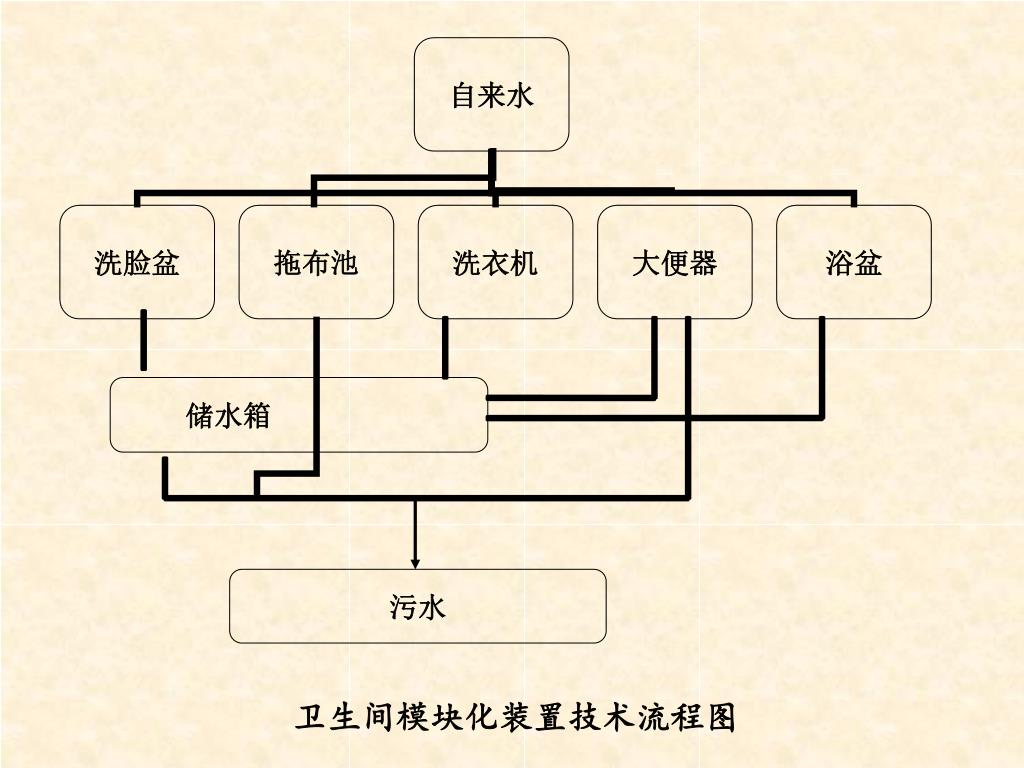

污水卫生间模块化装置技术流程图

（6）真空节水技术 用空气代替大部分水．依靠真空负压产生的高速气水混合物，快速将洁具内的污水、污物冲洗干净。真空泵在排水管道内产生40～50kPa的负压．将污水抽吸到收集容器内，再由污水泵将收集的污水排到市政下水道。在各类建筑中采用真空技术，平均节水超过40% ；若在办公楼中使用，节水率可超过70%。

2、节水设备 （1）提出控制超压出流的要求，以减少“隐形”水量浪费，促进科学、有效的用水。对于高层办公楼和高层学生宿舍楼可以在较低楼层安装减压阀限压供水，在水龙头上加装限流垫、减压孔板、节流塞等限流供水，在全校办公楼、教学楼、学生宿舍等各种用水场所加装水表，量化考核。（2）积极推广使用节水型新产品，采用高效节水型用水器具，淘汰非节水型器具。如智能型淋浴系统、延时自闭、红外感应龙头、红外感应小便池节水器等。

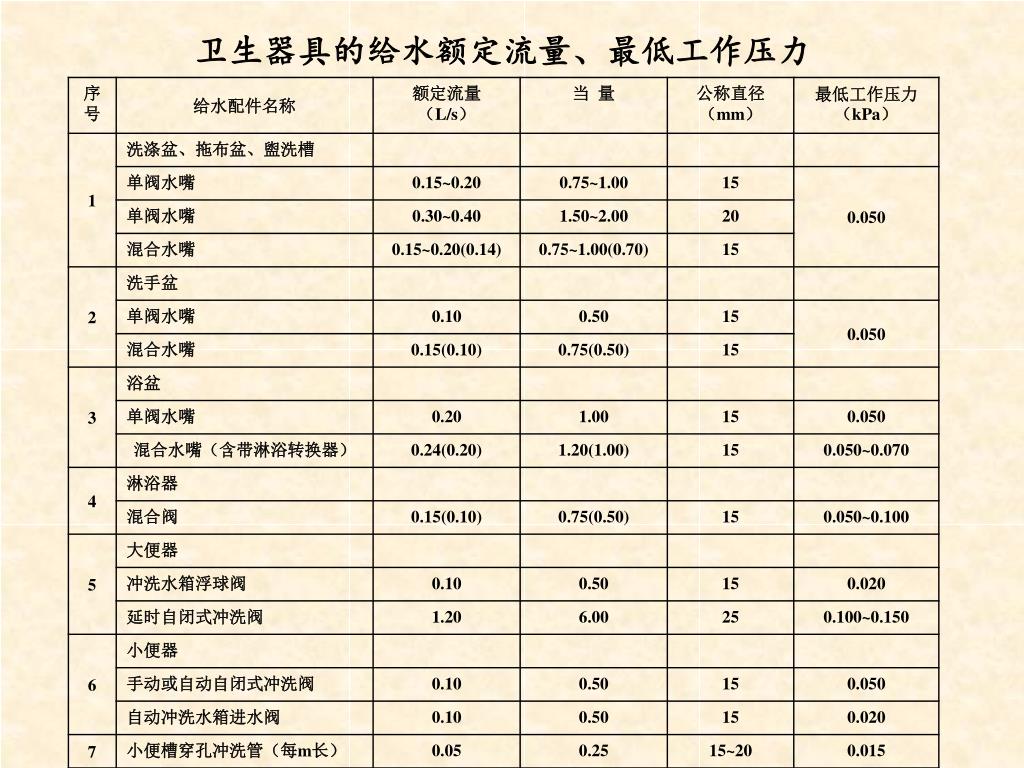

卫生器具的给水额定流量、最低工作压力

国家节水标志由水滴,人手和地球变形而成。绿色的圆形代表地球,象征节约用水是保护地球生态的重要措施.标志留白部分像一只手托起一滴水,手是拼音字母JS的变形寓意节水表示节水需要公众参与,鼓励人们从我做起人人动手节约每一滴水;手又象一条蜿蜒的河流,象征滴水汇成江河。国家节水标志由水滴,人手和地球变形而成。绿色的圆形代表地球,象征节约用水是保护地球生态的重要措施.标志留白部分像一只手托起一滴水,手是拼音字母JS的变形寓意节水表示节水需要公众参与,鼓励人们从我做起人人动手节约每一滴水;手又象一条蜿蜒的河流,象征滴水汇成江河。国家节水标志

节能/节水产品认证标志图案(简称“节”字标志)：“节”字标志为蓝色，标志外圆图案可看作“China”的第一字母“C”，标志中间是一个变形的汉字“节”，寓意为节约——节能、节水等；节能/节水产品认证标志图案(简称“节”字标志)：“节”字标志为蓝色，标志外圆图案可看作“China”的第一字母“C”，标志中间是一个变形的汉字“节”，寓意为节约——节能、节水等；

节水型水龙头：陶瓷阀芯节水龙头和充气水龙头；延时自闭式和光电控制式水龙头。节水型水龙头：陶瓷阀芯节水龙头和充气水龙头；延时自闭式和光电控制式水龙头。 • 节水型便器冲洗设备：小容积水箱和两档冲洗水箱大便器；延时自闭式冲洗阀；延时自闭冲洗阀式小便器和光电控制小便器；真空排水管装置(在条件允许情况下安装使用)。

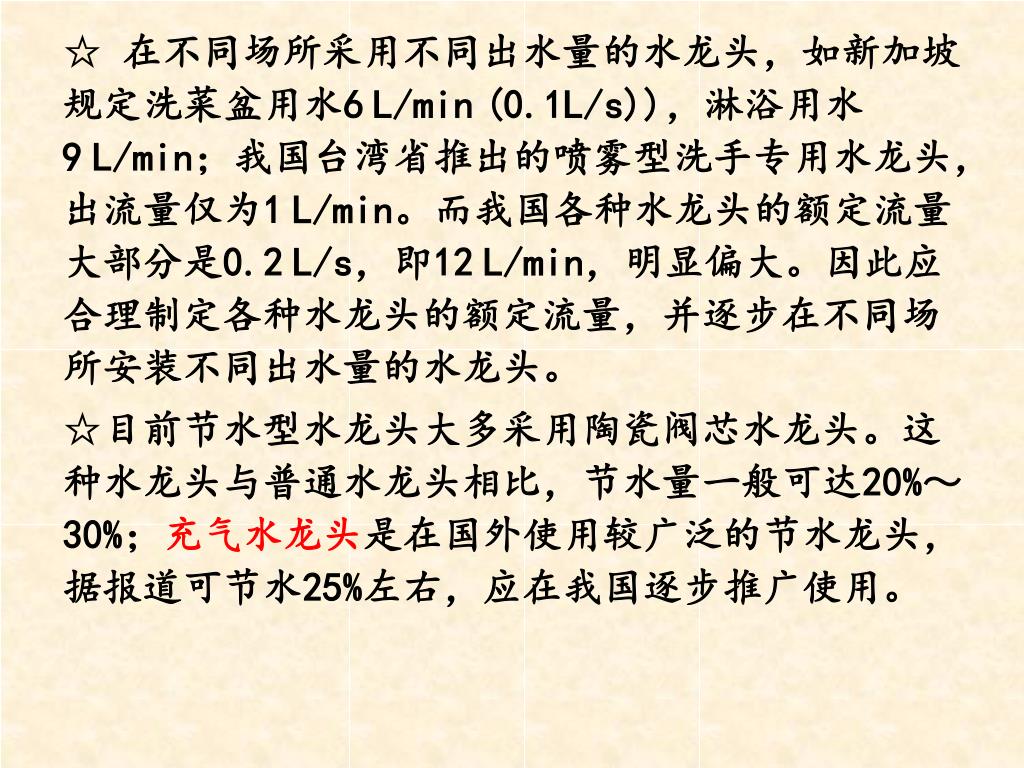

在不同场所采用不同出水量的水龙头，如新加坡规定洗菜盆用水6L/min(0.1L/s))，淋浴用水9L/min；我国台湾省推出的喷雾型洗手专用水龙头，出流量仅为1L/min。而我国各种水龙头的额定流量大部分是0.2L/s，即12L/min，明显偏大。因此应合理制定各种水龙头的额定流量，并逐步在不同场所安装不同出水量的水龙头。在不同场所采用不同出水量的水龙头，如新加坡规定洗菜盆用水6L/min(0.1L/s))，淋浴用水9L/min；我国台湾省推出的喷雾型洗手专用水龙头，出流量仅为1L/min。而我国各种水龙头的额定流量大部分是0.2L/s，即12L/min，明显偏大。因此应合理制定各种水龙头的额定流量，并逐步在不同场所安装不同出水量的水龙头。 • 目前节水型水龙头大多采用陶瓷阀芯水龙头。这种水龙头与普通水龙头相比，节水量一般可达20%～30%；充气水龙头是在国外使用较广泛的节水龙头，据报道可节水25%左右，应在我国逐步推广使用。

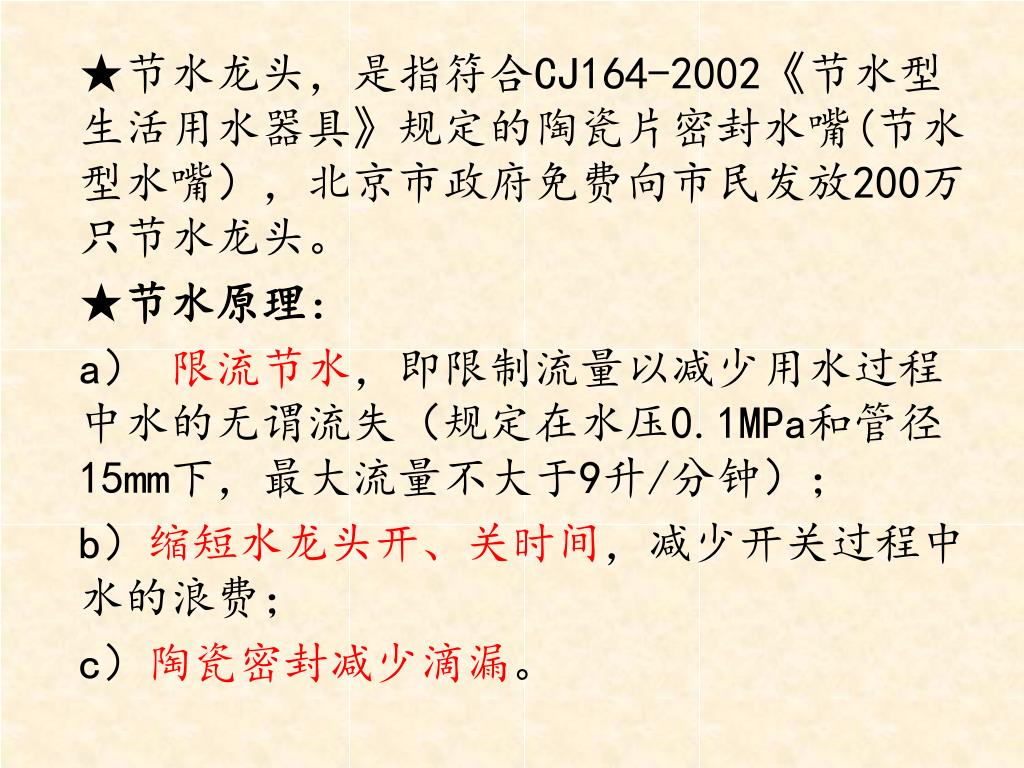

节水龙头，是指符合CJ164-2002《节水型生活用水器具》规定的陶瓷片密封水嘴(节水型水嘴），北京市政府免费向市民发放200万只节水龙头。节水龙头，是指符合CJ164-2002《节水型生活用水器具》规定的陶瓷片密封水嘴(节水型水嘴），北京市政府免费向市民发放200万只节水龙头。 • 节水原理： a）限流节水，即限制流量以减少用水过程中水的无谓流失（规定在水压0.1MPa和管径15mm下，最大流量不大于9升/分钟）； b）缩短水龙头开、关时间，减少开关过程中水的浪费； c）陶瓷密封减少滴漏。

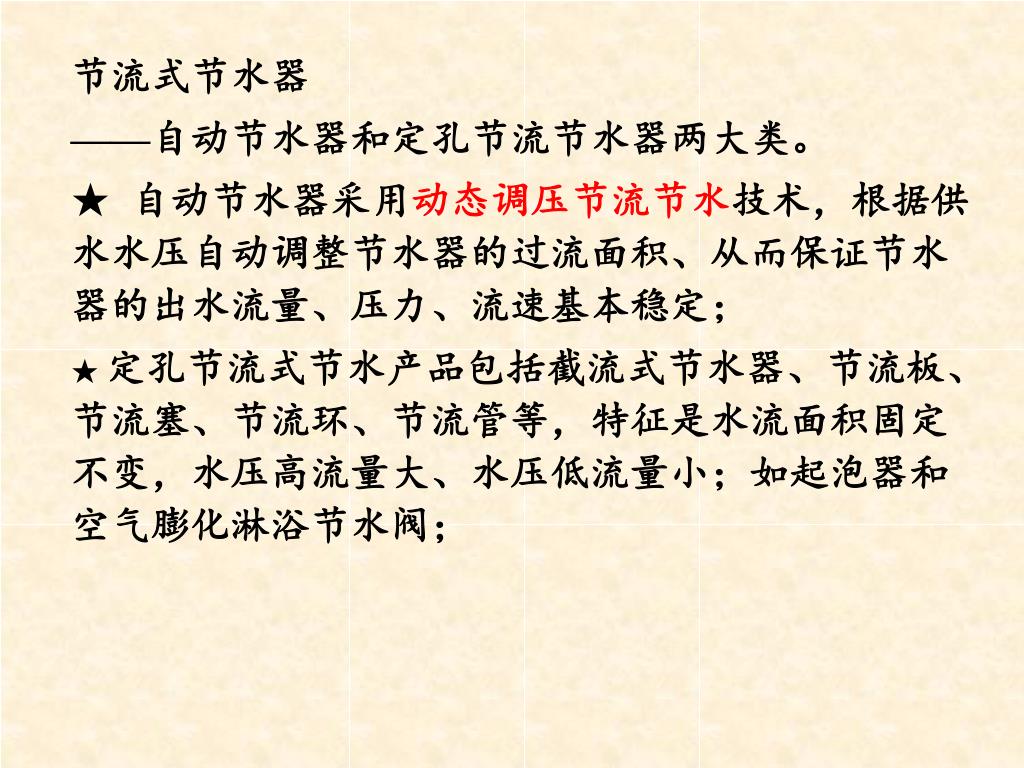

节流式节水器 ——自动节水器和定孔节流节水器两大类。 • 自动节水器采用动态调压节流节水技术，根据供水水压自动调整节水器的过流面积、从而保证节水器的出水流量、压力、流速基本稳定； • 定孔节流式节水产品包括截流式节水器、节流板、节流塞、节流环、节流管等，特征是水流面积固定不变，水压高流量大、水压低流量小；如起泡器和空气膨化淋浴节水阀；

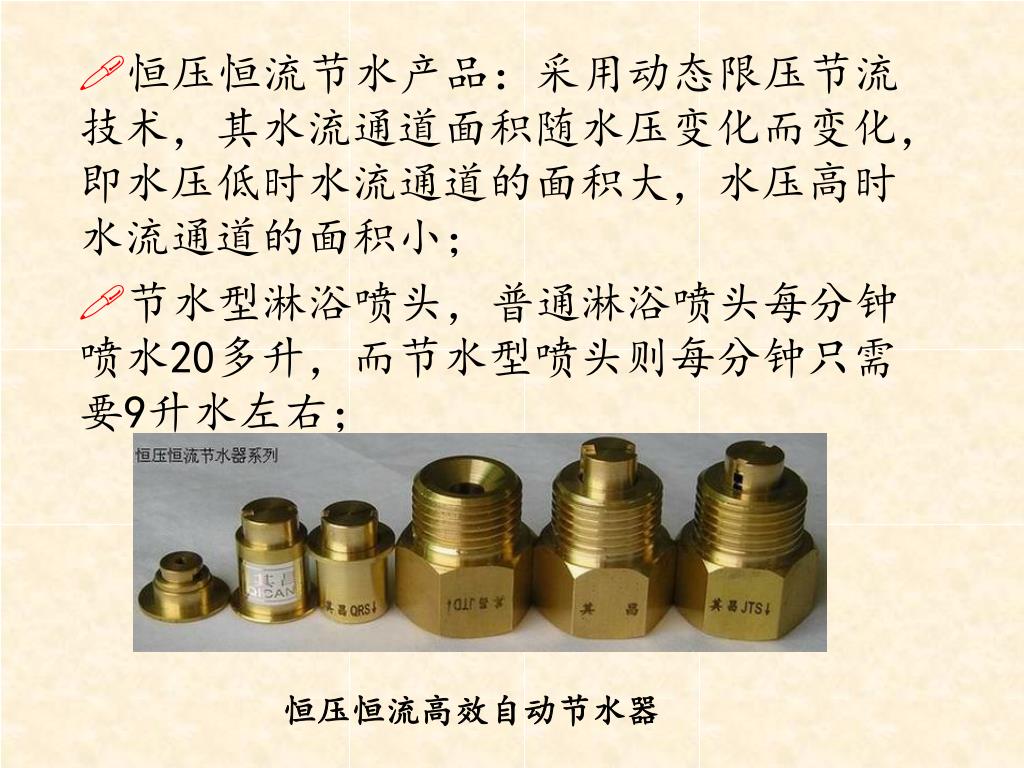

恒压恒流节水产品：采用动态限压节流技术，其水流通道面积随水压变化而变化，即水压低时水流通道的面积大，水压高时水流通道的面积小；恒压恒流节水产品：采用动态限压节流技术，其水流通道面积随水压变化而变化，即水压低时水流通道的面积大，水压高时水流通道的面积小； • 节水型淋浴喷头，普通淋浴喷头每分钟喷水20多升，而节水型喷头则每分钟只需要9升水左右；恒压恒流高效自动节水器

空气膨化淋浴节水阀 应用文丘里原理，将水的压力能转化为动力能并吸入空气、使水和空气充分混和、膨化后高速喷出，减少用水量而保持喷洒范围和喷淋力度，高效节水并提高用水舒适度。

空气膨化节水嘴：利用引射（流）技术，将具有压力的水流束流加速、在束流加速孔出口附近形成负压区域并吸入空气，使水和空气充分混合形成膨化水、经流体分布器整流后流出，实际流量小而感官流量丰沛，显著提高水的有效利用率，高效节水。空气膨化节水嘴：利用引射（流）技术，将具有压力的水流束流加速、在束流加速孔出口附近形成负压区域并吸入空气，使水和空气充分混合形成膨化水、经流体分布器整流后流出，实际流量小而感官流量丰沛，显著提高水的有效利用率，高效节水。

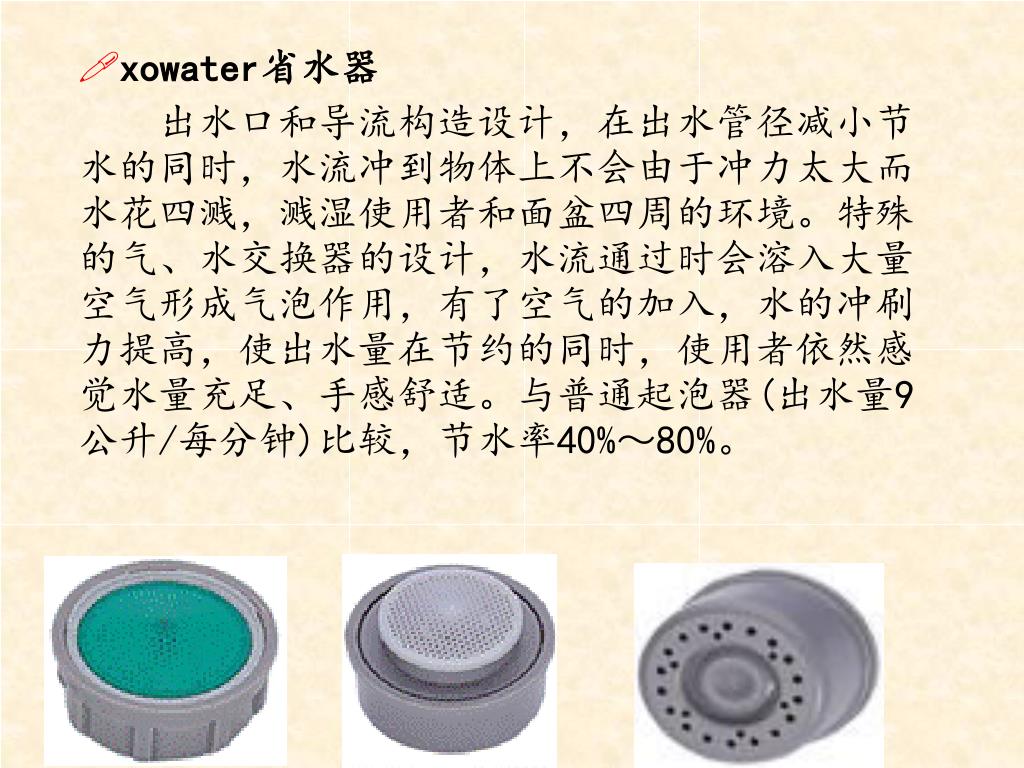

xowater省水器 出水口和导流构造设计，在出水管径减小节水的同时，水流冲到物体上不会由于冲力太大而水花四溅，溅湿使用者和面盆四周的环境。特殊的气、水交换器的设计，水流通过时会溶入大量空气形成气泡作用，有了空气的加入，水的冲刷力提高，使出水量在节约的同时，使用者依然感觉水量充足、手感舒适。与普通起泡器(出水量9公升/每分钟)比较，节水率40%～80%。

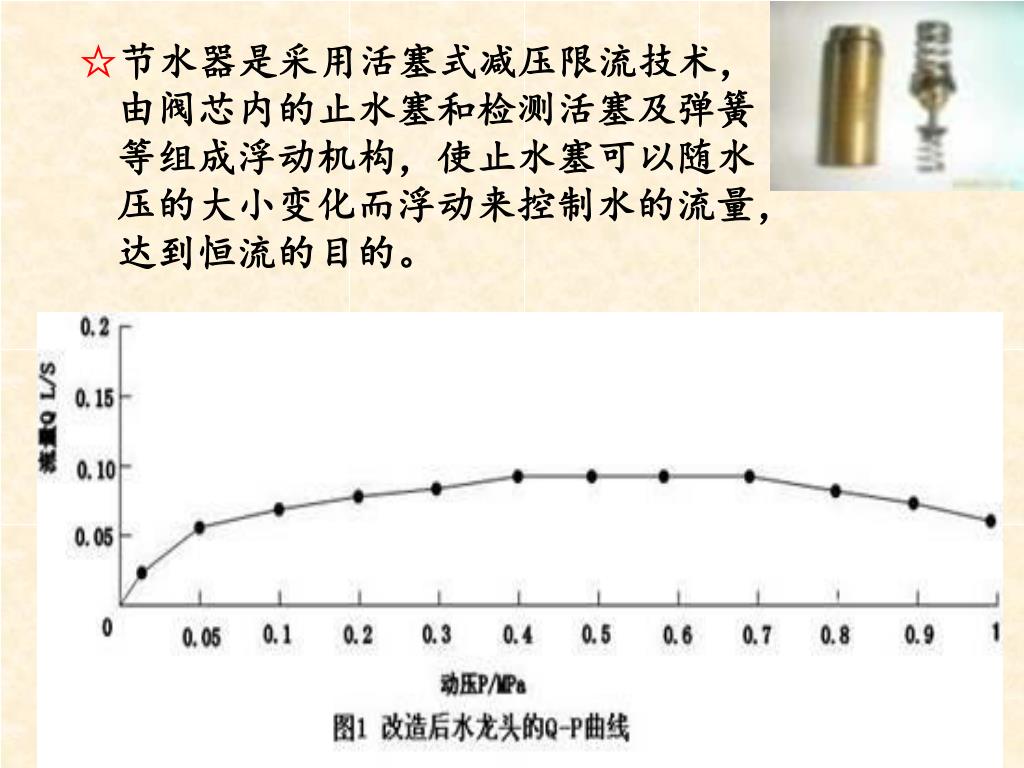

节水器是采用活塞式减压限流技术，由阀芯内的止水塞和检测活塞及弹簧等组成浮动机构，使止水塞可以随水压的大小变化而浮动来控制水的流量，达到恒流的目的。节水器是采用活塞式减压限流技术，由阀芯内的止水塞和检测活塞及弹簧等组成浮动机构，使止水塞可以随水压的大小变化而浮动来控制水的流量，达到恒流的目的。

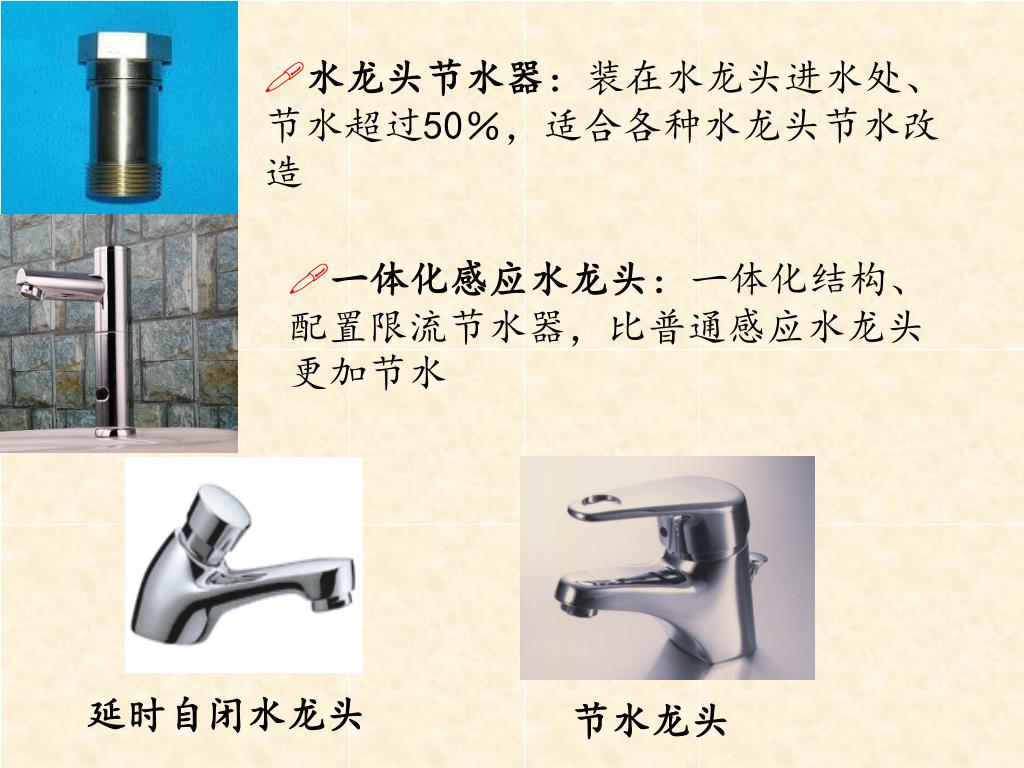

水龙头节水器：装在水龙头进水处、节水超过50％，适合各种水龙头节水改造 • 一体化感应水龙头：一体化结构、配置限流节水器，比普通感应水龙头更加节水延时自闭水龙头节水龙头

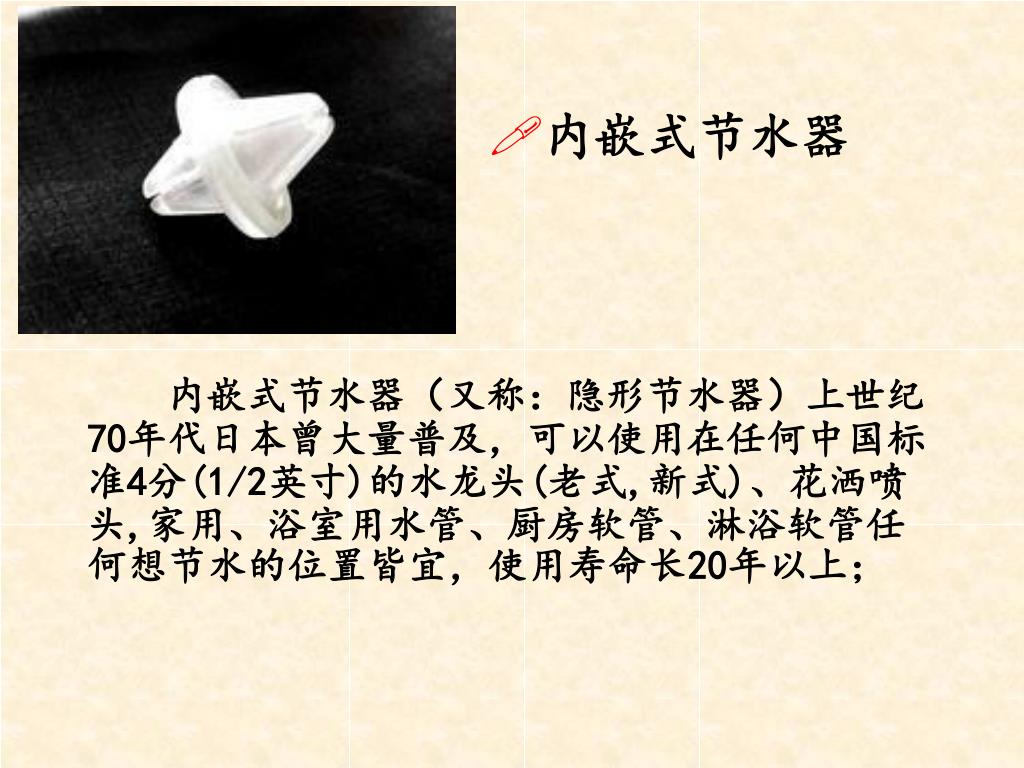

内嵌式节水器 内嵌式节水器（又称：隐形节水器）上世纪70年代日本曾大量普及，可以使用在任何中国标准4分(1/2英寸)的水龙头(老式,新式)、花洒喷头,家用、浴室用水管、厨房软管、淋浴软管任何想节水的位置皆宜，使用寿命长20年以上；

杭州中策职业高中总务处用手动式水阀和陶瓷水阀替代延迟式水阀和闸式水阀，总投入3000元，使原来霞湾校区每月用水节约30%（原每月6000吨左右，而自来水公司给的额定用水量是每月5400吨，全年全校可节约用水开支约9500元。杭州中策职业高中总务处用手动式水阀和陶瓷水阀替代延迟式水阀和闸式水阀，总投入3000元，使原来霞湾校区每月用水节约30%（原每月6000吨左右，而自来水公司给的额定用水量是每月5400吨，全年全校可节约用水开支约9500元。 • 广州邓世昌纪念小学 2004节水项目主要内容包括厨房废水收集池和井水泵房两部分。厨房每天洗菜洗碗耗水10吨以上，修建废水收集池后，把冲洗蔬菜后的二次用水收集起来，经沙井过滤后通过管道输送用于后花园浇花浇草，每天能节约用水约2吨。

智能感应节能水箱 当有人进入感应范围内持续3秒钟以上，（指示灯闪亮3次），确认为有效感应，机器进入待冲水状态；当使用完毕人离开2秒后，机器自动冲水。（使用时间低于1.5分钟，机器半冲；超过1.5分钟，机器全冲。）

两段式的冲水设备省水器材
