上册内容回顾： ---- 概括为 2 个问题 3 个内容

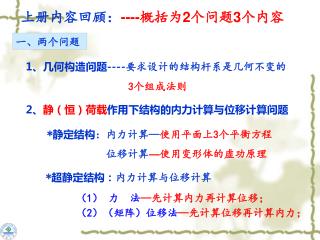

上册内容回顾： ---- 概括为 2 个问题 3 个内容. 一、两个问题. 1 、几何构造问题 ---- 要求设计的结构杆系是几何不变的 3 个组成法则. 2 、 静（恒）荷载 作用下结构的内力计算与位移计算问题. * 静定结构 ：内力计算 — 使用平面上 3 个平衡方程 位移计算 — 使用 变形体的虚功原理. * 超静定结构： 内力计算与位移计算. （ 1 ） 力 法 — 先计算内力再计算位移； （ 2 ）（矩阵）位移法 — 先计算位移再计算内力；. 取得隔离体（研究对象）后， 使用 3 个平面平衡方程

brian
Download Presentation

上册内容回顾： ---- 概括为 2 个问题 3 个内容

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 上册内容回顾：----概括为2个问题3个内容 一、两个问题 1、几何构造问题----要求设计的结构杆系是几何不变的 3个组成法则 2、静（恒）荷载作用下结构的内力计算与位移计算问题 *静定结构：内力计算—使用平面上3个平衡方程 位移计算—使用变形体的虚功原理 *超静定结构：内力计算与位移计算 （1） 力 法—先计算内力再计算位移； （2）（矩阵）位移法—先计算位移再计算内力；

  2. 取得隔离体（研究对象）后， 使用3个平面平衡方程 求解静定结构的内力。 使用变形体的虚功原理， 求解静定结构的位移。 去掉多余约束，变为静定结构，再用位移协调条件修复 添加约束，再消掉约束修复 二、3个内容 1、几何构造分析方法 3个法则 2、力法 3、（矩阵）位移法

  3. 下册内容提要 1、渐近法与近似法---ch11，超静定结构内力的简便计算 2、影响线—ch6、ch12，研究移动荷载作用下结构的内力 3、结构动力学--ch13，研究动力荷载作用下结构的内力、位移 4、结构稳定性--ch14，研究受压构件的临界荷载 5、结构极限荷载--ch15，研究结构的极限承载力 学习要求（for the students）： 1、作业确保自己做 2、看能明,听能懂,动手才能会 3、平时成绩：作业+出勤+…

  4. ch11渐近法与近似法 重点：力矩（弯矩）分配法 剪力分配法、D值法 难点：串/并联刚度 D值法 特点：实用计算

  5. 单结点分配—基本原理 弯矩分配法 多结点分配—原理应用 1渐近法 无侧移迭代 迭代法 有侧移迭代 适用横向、竖向荷载 2近似法 剪力分配法---横梁刚度无穷大，至少ib>3ic D值法---考虑杆端转动时的剪力分配法 适用横向荷载 • 本章内容结构 3 其它近似法：分层法，二次分配法等----适用竖向荷载

  6. 1.不需求解方程组 • 本章计算特点 2.每轮的求解公式(方法)相同，适合计算机计算 3. 对叠代法，由于从初值开始叠代，所以，中间 计算误差会自动消失。

  7. 力矩分配法的概念 -RP M A A i1 i1 B B i2 i2 C C i3 i3 D D M 3i1 A A B B 4i3 i1 i2 i2 C C r11 i3 RP D D 附加刚臂，约束力矩RP B处作用r11，产生单位转角 1．问题的引入 图示结构，结点B作用力矩M 求作弯矩图。 一、力矩分配法的概念 位移法过程（位移法变量：θB）

  8. 力矩分配法的概念 M A i1 B i2 C i3 D M 3i1 A A B B i1 i2 4i3 C i2 C r11 i3 RP MP D D 位移法方程

  9. 力矩分配法的概念 M A i1 B i2 C i3 D 按照上述叠加法，计算杆端弯矩如下： 杆端弯矩：

  10. 力矩分配法的概念 M A i1 B i2 C i3 D 可见,求杆端弯矩只要写出µBA, µBC， µBD等系数,就可以了; 而各系数并不需要做 图和 图,只与杆件的形常数i有关. • 如果记， 则，B结点近端弯矩： B结点远端弯矩：

  11. 力矩分配法的概念 作 图 位移法 相同的变量 结点转角 力矩分配法 求分配系数 梳理以上过程: 说明： 1、推导分配系数时，没有设定杆端相对侧移发生。故,力矩分配法只能计算无侧移刚架. 2、分配的力矩（弯矩）是结点力矩（弯矩）. 3、杆端内力符号同位移法. 4、用此种方法计算内力，得不到结点转角。

  12. 力矩分配法的概念 M A i1 B i2 C i3 D 4)传递系数定义： 1) 转动刚度：SBA=3i1，SBC=i2，SBD=4i3 2)分配系数：μBA，μBC，μBD 2. 基本概念、术语 3)分配弯矩：MBA，MBC，MBD CBA=0（远端铰支）， CBC= -1（远端可滑动支座）， CBD= 1/2（远端为固定端） 5) 传递弯矩：MAB=CBAMBA，MCB=CBCMBD，MDB=CBDMBD

  13. 力矩分配法的概念 5 kN/m C B A 4m 4m 10 kNm 图A RP= -10 kNm 例题1 二、计算例题 解：本题为非结点荷载，不能直接用力矩分配法计算。 1）为此，先在结点B附加刚臂；

  14. 力矩分配法的概念 - RP 10 kNm 结点力矩作用于结构 图A RP 要消去附加刚臂的约束，只需在结点反作用RP, 做出弯矩图， （如下图）然后与与图A叠加即可

  15. 力矩分配法的概念 - RP *分配系数： *转动刚度：SBA=4i = ，SBC=3i= 结点力矩作用于结构 A B C 2） 此图的弯矩图做法---力矩分配法

  16. 力矩分配法的概念 *传递弯矩： 40/7 图B 20/7 30/7 • *分配弯矩： 力矩-RP作用下的弯矩图如下：

  17. 力矩分配法的概念 10 kNm 图A 40/7 图B 20/7 30/7 40/7 20/7 M图。单位：kNm • 4）把图A与图B叠加，就得原结构的弯矩图。

  18. 力矩分配法的概念 分配系数 4/7 3/7 固端弯矩 -10 0 0 0 分配与传递 20/7 0 40/7 30/7 -40/7 0 40/7 20/7 统计 40/7 20/7 M图。单位：kNm 把上述过程，归并在一起，写成如下的表格形式的运算 说明： • 固端弯矩图即为位移法中的MP图中的杆端弯矩 2. 结点约束力矩RP一定要反号分配

  19. 力矩分配法的概念 55 kNm 60 kN A C B 4m 2m 2m 60 kN 55 kNm A A C C B B RP= -100kNm 45kNm 例题2．用力矩分配法求解下列结构

  20. 45kNm 100kNm MP图 反号作用约束力矩 分配系数 0.5 0.5 A A 分配与传递 C C 0 50 50 0 B B 50 作图 50 力矩分配法的概念

  21. 力矩分配法的概念 100kNm 固端弯矩 -45 0 0 分配系数 0 0.5 0.5 分配与传递 50 50 A C B 合计 50 0 0 5 50 5 62.5 叠加后结果 简洁的表格计算如下：

  22. 22.5 kN 55 kNm 80 25 A B C 40 4m 65 4m 100 kNm 分配系数 0.8 0.2 固端弯矩 0 0 -45 -45 80 20 40 -20 合计：40 80 -25 -65 一试身手： 分配传递

  23. 力矩分配法的概念 小结： 力矩分配法的步骤： 1、附加刚臂，写出各杆的固端弯矩（标在相应杆端）， 并求出约束力矩RP 2、计算分配系数μ(标在结点旁边) 3、把RP反号分配得杆端分配弯矩（单下画线）， 并按传递系数向远端传递弯矩。 4、统计（合计）各杆端弯矩（双下划线）， 并按照其正负号作出弯矩图。

  24. 力矩分配法的概念 3m 2EI 40 kN 3m EI EI 6m 2EI 20 kN/m 9m 9m 例题3．用力矩分配法求解下列结构

  25. 力矩分配法的概念 16.2 61.2 7.2 5.4 16.2 -73.2 0 解： 45 9/25 4/25 3/25 -45 3.6 9/25 0 -90 0

  26. 力矩分配法的概念 29.4 61.2 73.2 5.4 3.6 M图，单位：kNm • 弯矩图

  27. 力矩分配法的概念 20 kN/m 6m 6m 6m 6m 6m • 例题4．用力矩分配法求解下列结构 EI=常数

  28. 力矩分配法的概念 120 kN 360 kNm 等效结构 半结构 360 1/2 210 -300 60 -60 75 150 1/2 150 150 15 210 15 分配与传递 75 75 • 解：取半结构计算
