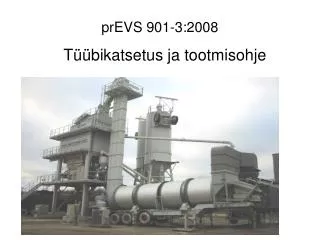

  1. Tüübikatsetus ja tootmisohje prEVS 901-3:2008

  2. Tüübikatsetus • Esmane – täielik katsete või protseduuride komplekt, määrab seguproovide vastavuse tooteliigile uue segu kasutuselevõtmisel ja turustamisel, kehtib kuni 5 aastat • Korduv – vähemalt 5 aasta tagant, kui lähtematerjalides pole toimunud muutusi, vahepeal vastavalt tootmistasemele jäävpoorsuse kontroll • Lähtematerjalide muutumise puhul peab läbi viima uue tüübikatsetuse – s.o. kui täitematerjali päritolu või mineraloogiline koostis, purunemis – või kulumiskindlus, terakuju, tihedus, fraktsioon on muutunud, bituumeni penetratsioon on muutunud • Tüübikatsetus on reglementeeritud standardiga EVS-EN 13108-20 • Tüübikatsetus moodustab tootestandardite vastavushindamise osa ja on toote CE märgistamise aluseks

  3. Tüübikatsetes ettenähtud tihendamisviisid • Katsestandard EVS-EN 12697-30 • Lööktihendamine( Marshalli haamer) – rakendatav AC, PA ja SMA tüüpi segudele terasuurusega kuni 20 mm Löökide arv varieeruv • Katsestandard EVS-EN 12697-31 • Güraatortihendamine - rakendatav AC ja SMA tüüpi segudele terasuurusega üle 20 mm • Pöörete arv varieeruv

  4. Katsed asfaldisegu omaduste määramiseks tootestandarditele vastavuse hindamiseks Katsemeetodid standardite EVS-EN 12697–1 kuni 34 järgi Tabel tüübikatsete ulatuse kohta erinevatel seguliikidel

  5. Asfaldisegu omaduste tõendamise viisid • 1. laborisegu katsetamisel saadud tulemused • 2. segu tootmisel seguproovide katsetamisel saadud tulemused • 3. katsetulemused nii laborisegudest kui tehase seguproovidest • Seguretsepti võib esitada kahel viisil: • 1. laborisegu järgi sisendnormkoostisena või • 2. tehasesegu järgi väljundnormkoostisena ( proovide katsetulemuste keskväärtused )

  6. Tootmisohje ja vastavushindamine • Vastavushindamine koosneb tüübikatsetusest ja asfalditehase tootmisohjest, võimaldades CE märgistuse vastavalt Ehitustoodete direktiivile • EVS-EN 13108-21:2007 koos tootestandardite seeria 13108 osadega 1 kuni 7 moodustab nende vastavushindamise osa • EVS-EN 13108-21:2007 käsitleb lähtematerjalide, tehnoloogia ja valmissegu koostise vastavuse hindamist tootja poolt läbiviidava perioodilise kontrolli abil • Tootmisohje standardis käsitletakse asfaltsegusid, mille koostis on teada ja omadused vastavad tootestandardi nõuetele Tootmisohje – see on tootmisprotsessi pidev sisekontroll

  7. Asfalditehase tootmisohje struktuur • Sisekontrolli moodustab toimiv kvaliteedisüsteem, mille elemendid on fikseeritud kirjalikult vormistatud dokumentidena ja mille järgimise eest vastutavad kõik tootmisega seotud töötajad • Eesmärgiks on toote vastavuse tagamine normikohasele seguprojektile, kusjuures püsiva koostisega segu kasutusomadusi kontrollitakse vähemalt kord viie aasta tagant • Tootmisohje aluseks olevas kvaliteediplaanis peab sisalduma: • organisatsiooni kirjeldus • auditite läbiviimine • allhanketeenuste käsitlemine • dokumentide käsitlemise kord • kontrolliprotseduurid • katsetamine • mittevastavuste käsitlemine • mõõte – ja katseseadmete käsitlemine • aruandluse pidamine • koolitused

  8. Kvaliteediplaani elementide kirjeldus • Organisatsioon: - määrata konkreetsete tegevuste eest vastutavad isikud - juhtkonna esindaja määramine • Auditid: - kirjeldada auditi läbiviimise protseduur • Dokumendid: - register, jaotus, haldurid, kaasajastamine • Kontrolliprotseduurid: - segumaterjalide kvaliteedi kontrolli protseduurid - lao organiseerimine - tehnoloogilise protsessi kontrolli protseduurid - toote jälgimise protseduurid - seadmete kontrolli ja hoolduse protseduurid • Katsetamine: - täitematerjalide katsetamine - filleri katsetamine - bituumeni katsetamine - lisandite kontrollimine - asfaldipuru katsetamine - valmistoodangu katsetamine

  9. Kvaliteediplaani elementide kirjeldus • Mittevastavused: - koostismaterjalid - tehnoloogia - valmissegu • Mõõte – ja katseseadmed: - kalibreerimine - hooldamine • Aruandlus: - katsetuste, mõõtmiste, kontrollimiste kirjalik fikseerimine ja säilitamine • Koolitus: - koolituskava koostamine - koolituste läbiviimine ja dokumenteerimine

  10. Lisa A Valmis asfaltsegu hälbed ja katsesagedused • Segu koostise hindamine • Tasemed Y ja Z • Tootmistasemed A, B ja C • Segude jaotus terasuuruse järgi

  11. Tootmisel lubatud asfaltsegu hälbed Üksikproovi hälbed ja proovide kogumi keskmised hälbed

  12. Lubatud hälbed asfaltsegu koostises, tehasest võetud kattesegu üksikproovi hälve projektkoostisest

  13. Tootmistaseme määramine

  14. Minimaalne katsetussagedus toodangu mahu kohta (tonni / proov)

  15. Jäävpoorsuse kontroll erinevate tootmistasemete korral
