第十一章 螺纹连接

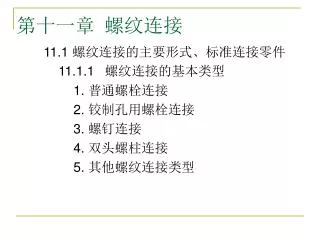

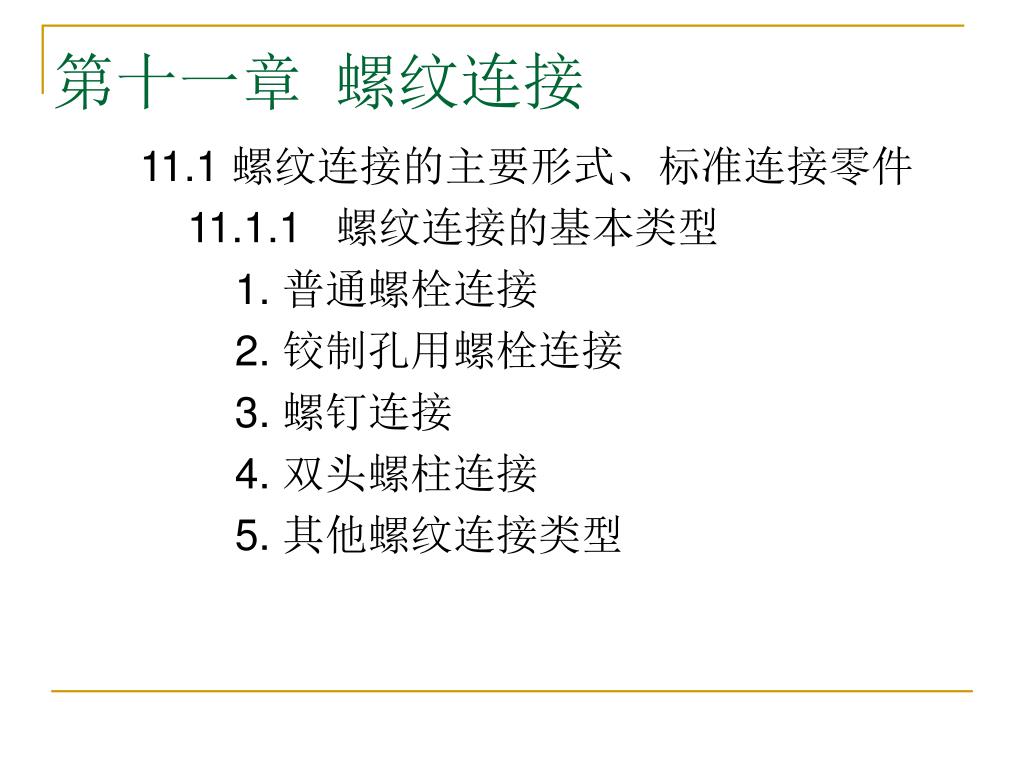

1. 第十一章 螺纹连接 11.1 螺纹连接的主要形式、标准连接零件 11.1.1螺纹连接的基本类型 1. 普通螺栓连接 2. 铰制孔用螺栓连接 3. 螺钉连接 4. 双头螺柱连接 5. 其他螺纹连接类型

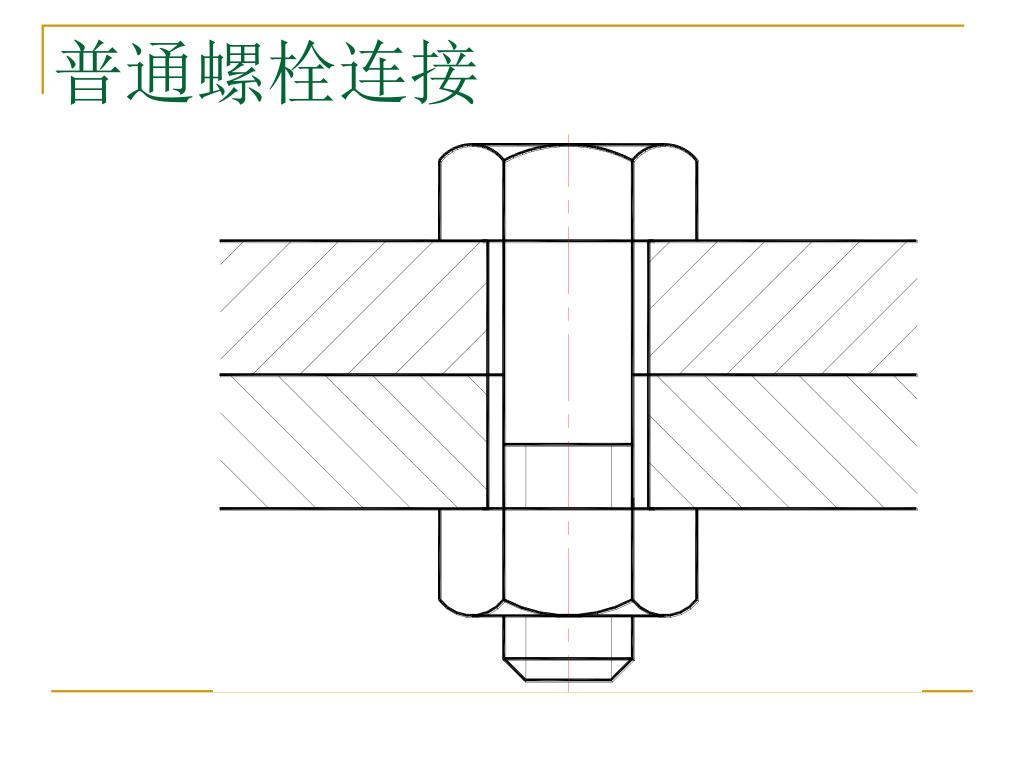

2. 普通螺栓连接

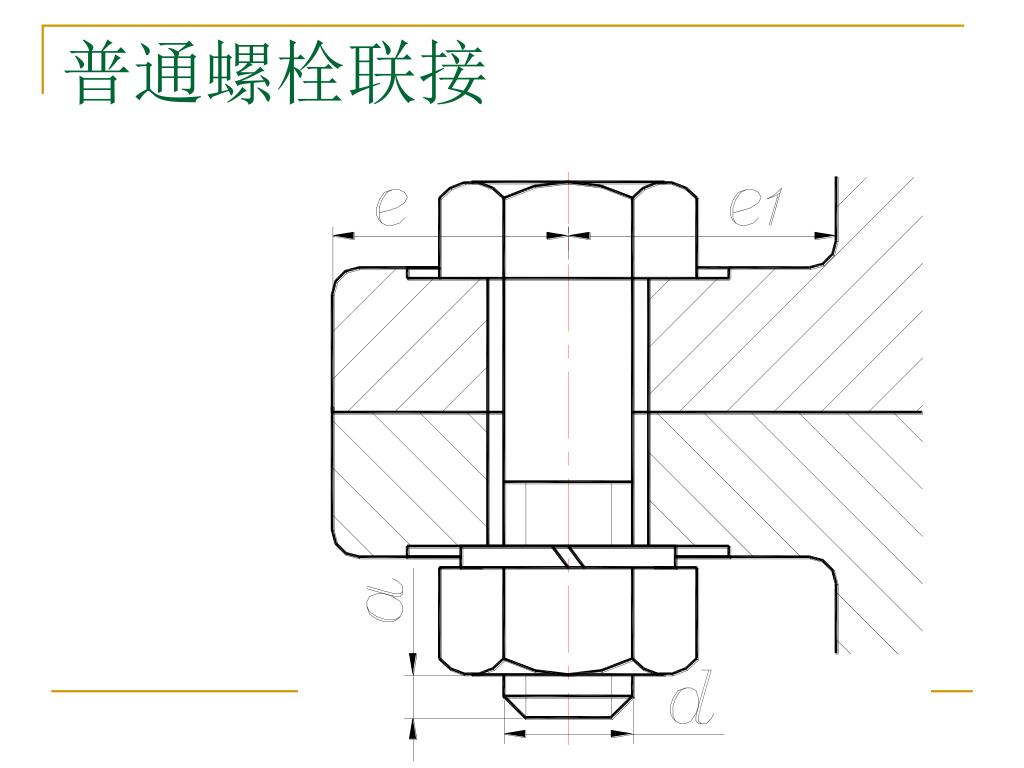

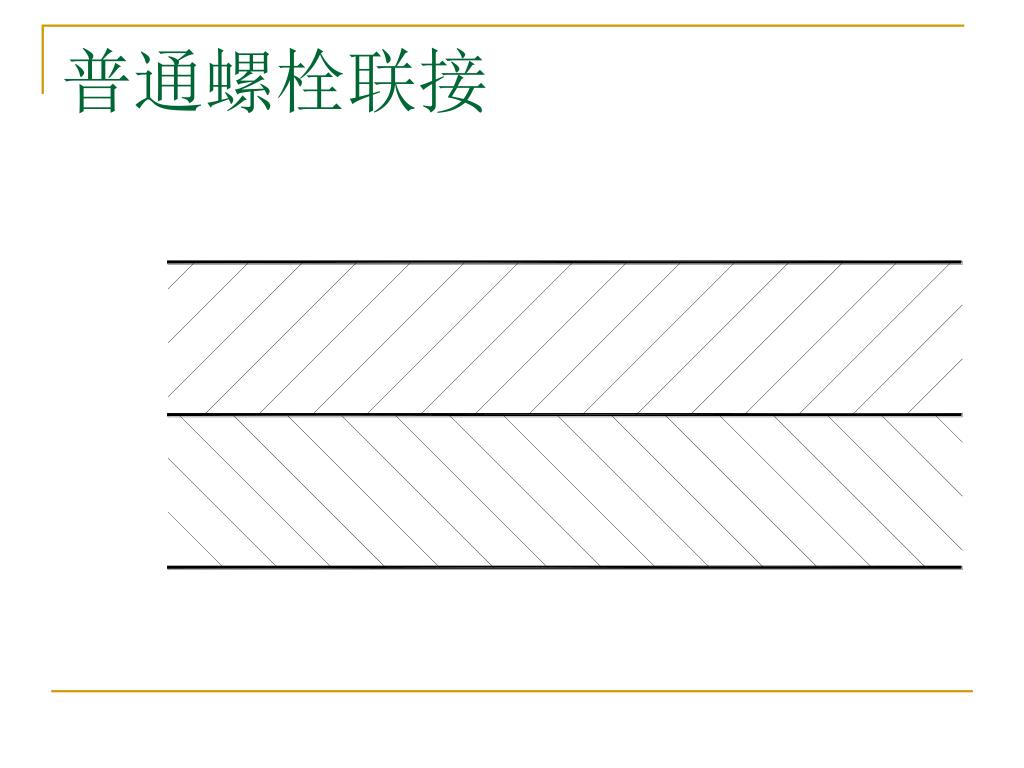

3. 普通螺栓联接

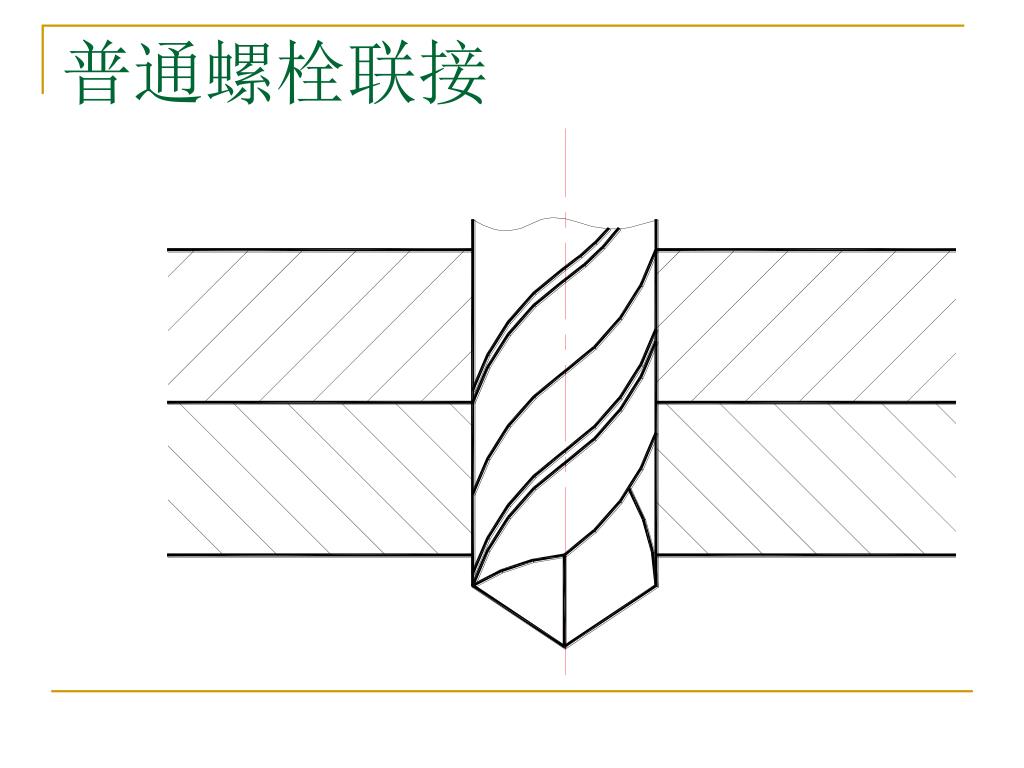

4. 普通螺栓联接

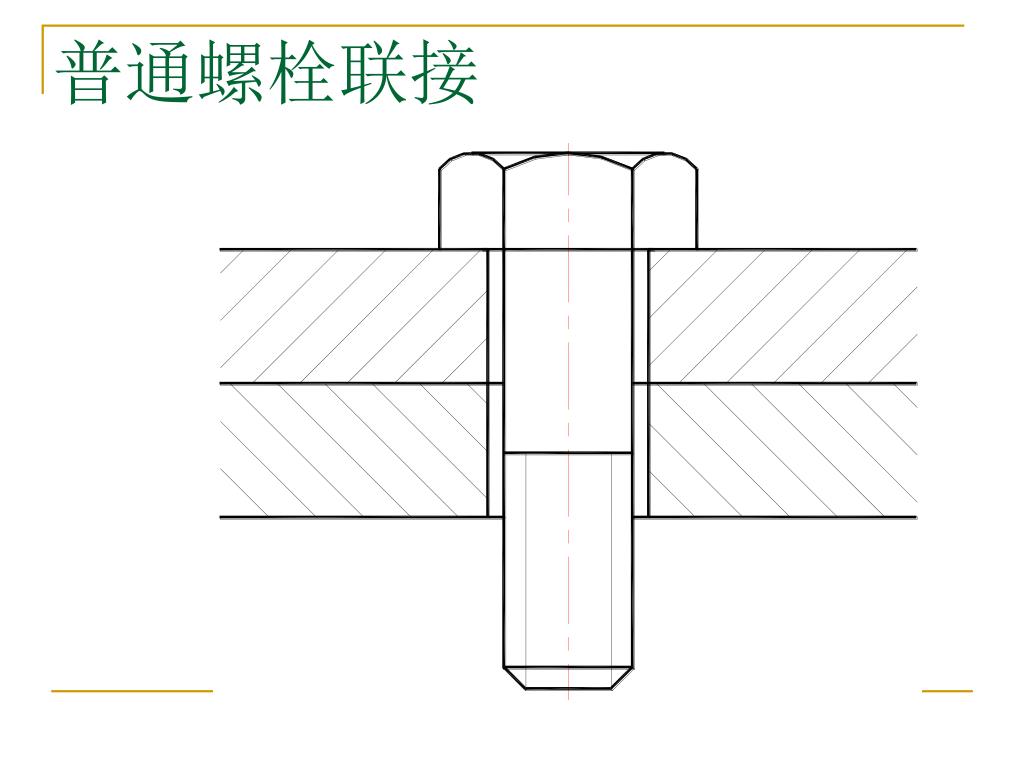

5. 普通螺栓联接

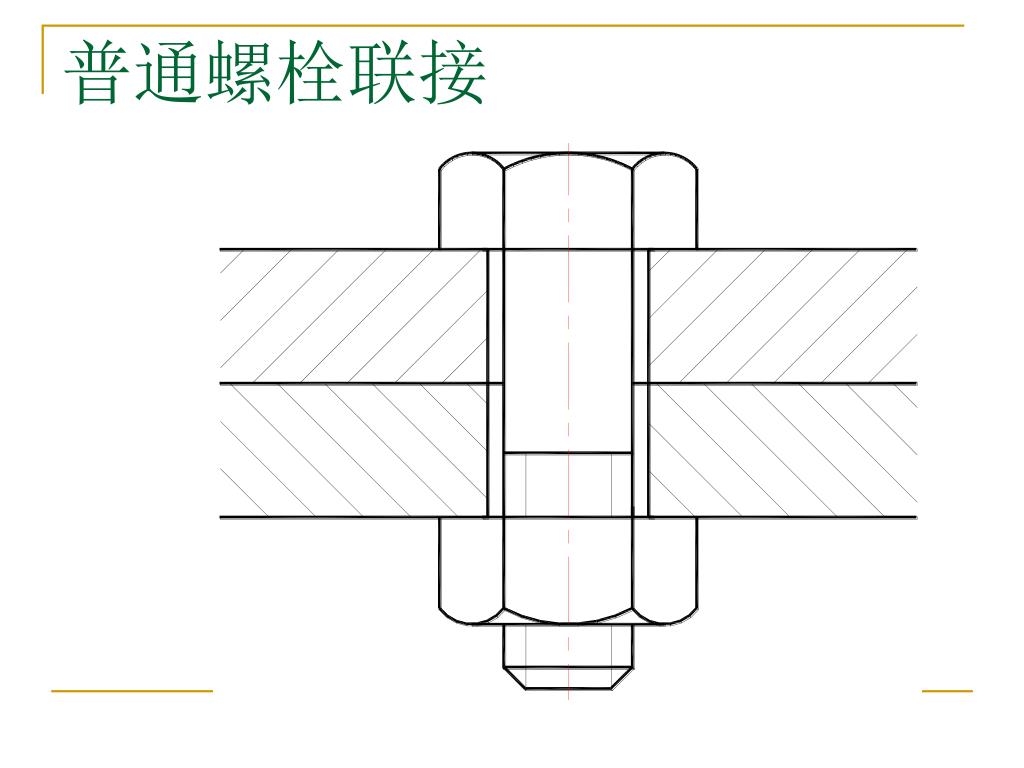

6. 普通螺栓联接

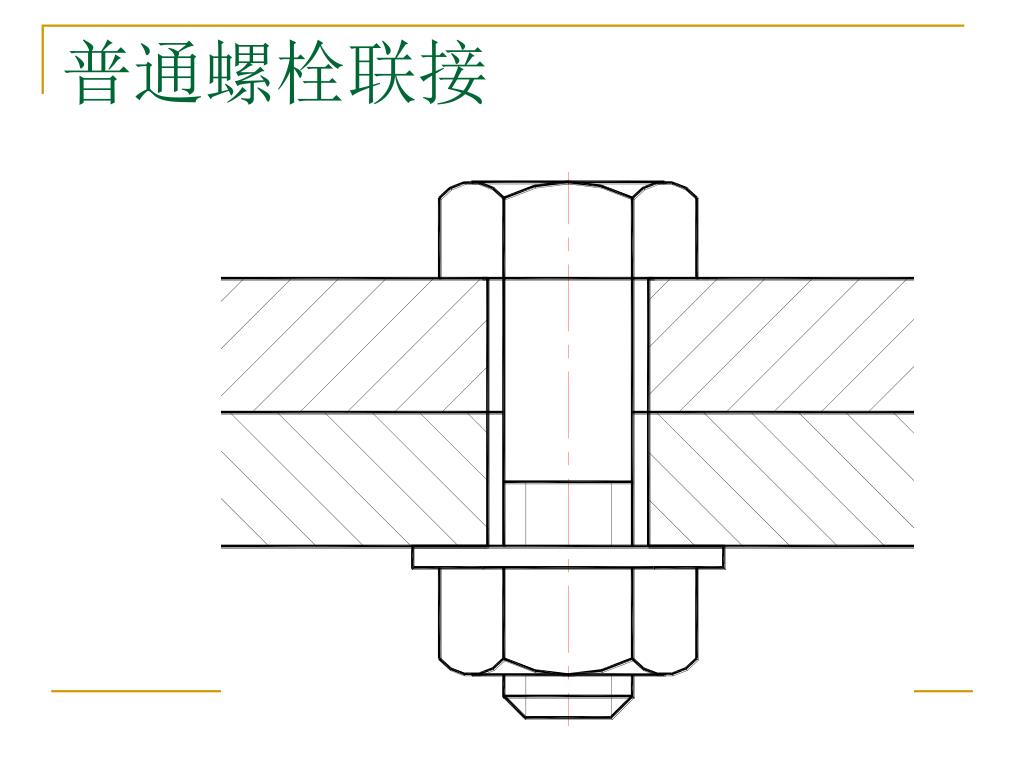

7. 普通螺栓联接

8. 普通螺栓联接

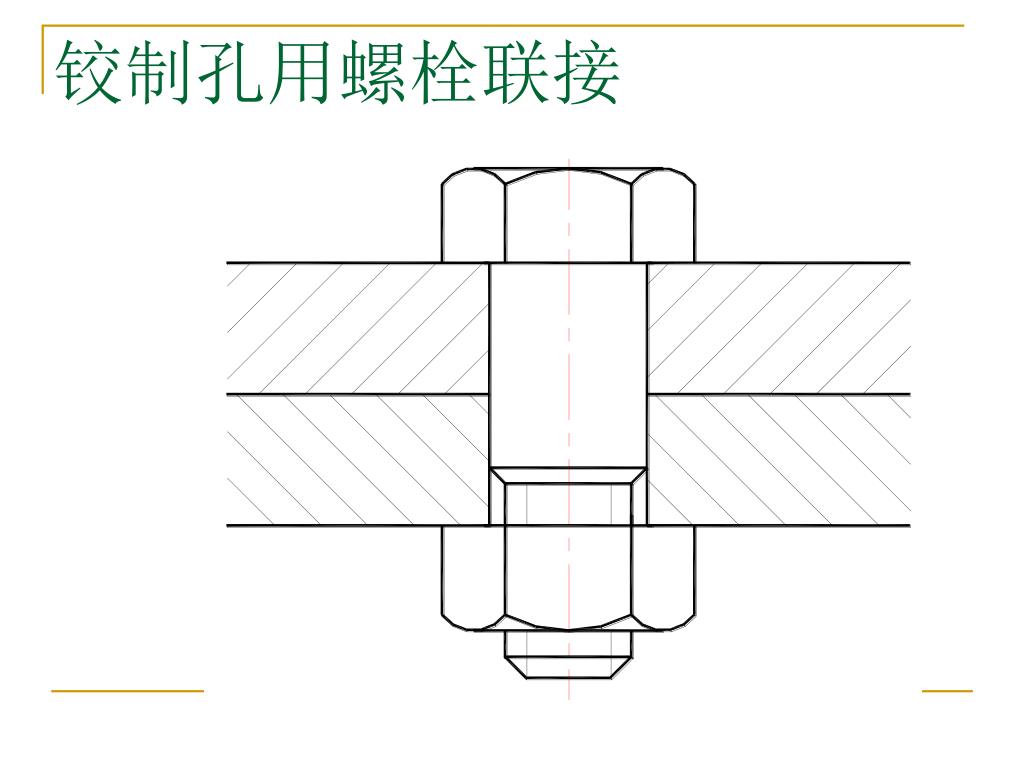

9. 铰制孔用螺栓联接

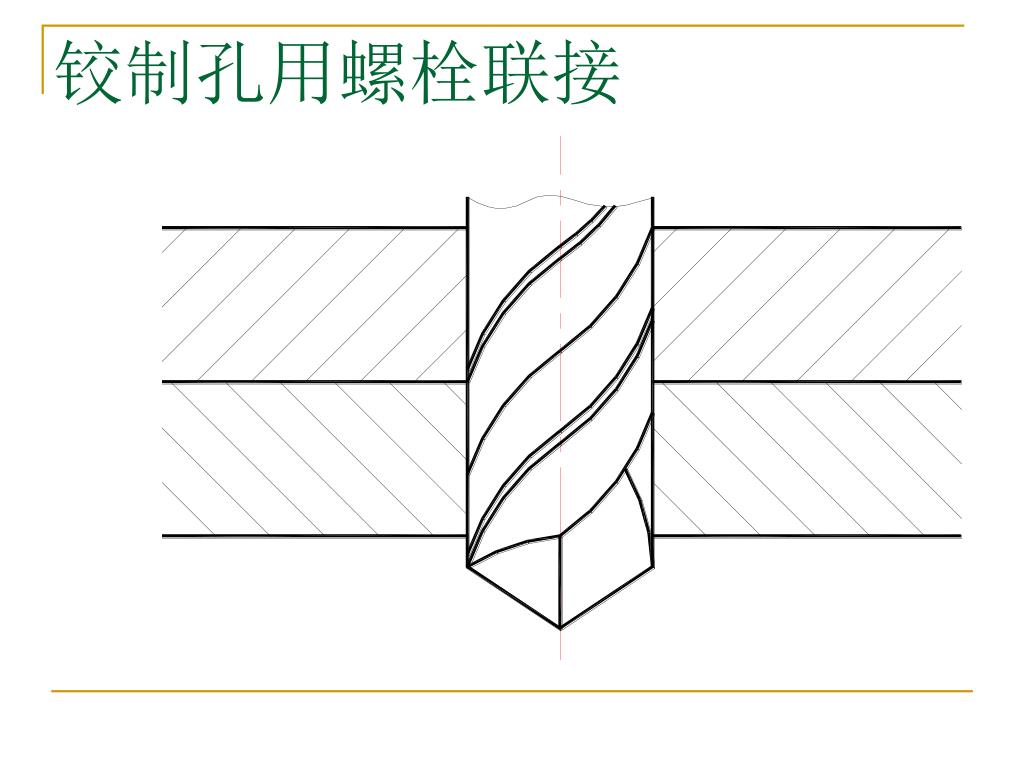

10. 铰制孔用螺栓联接

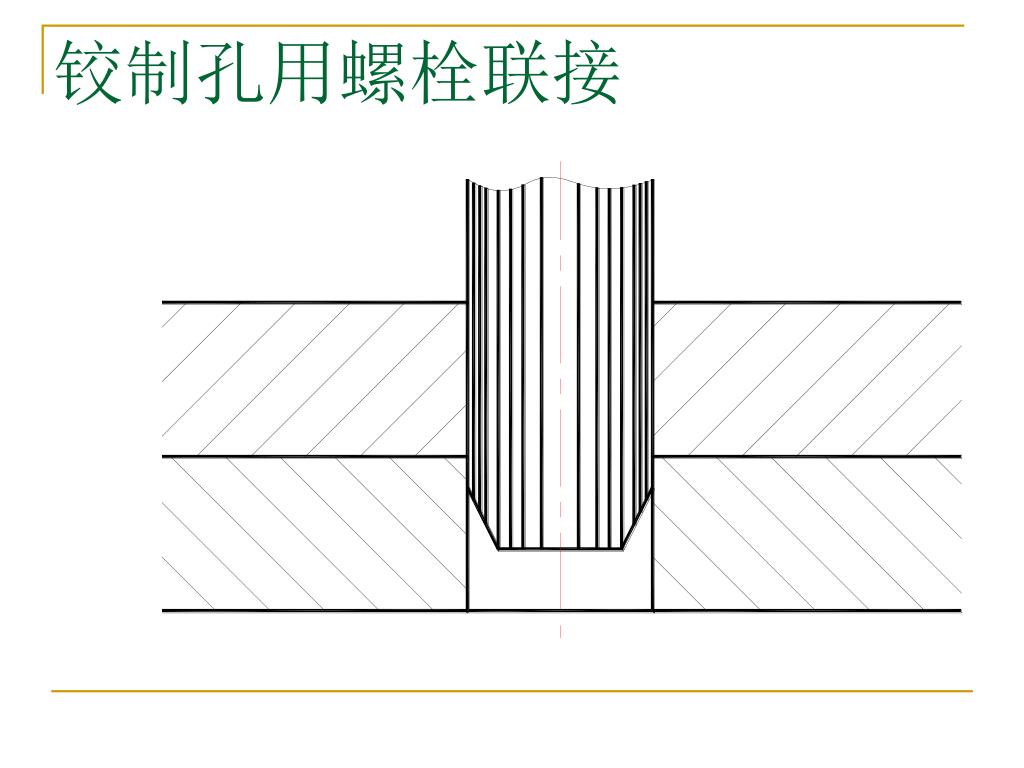

11. 铰制孔用螺栓联接

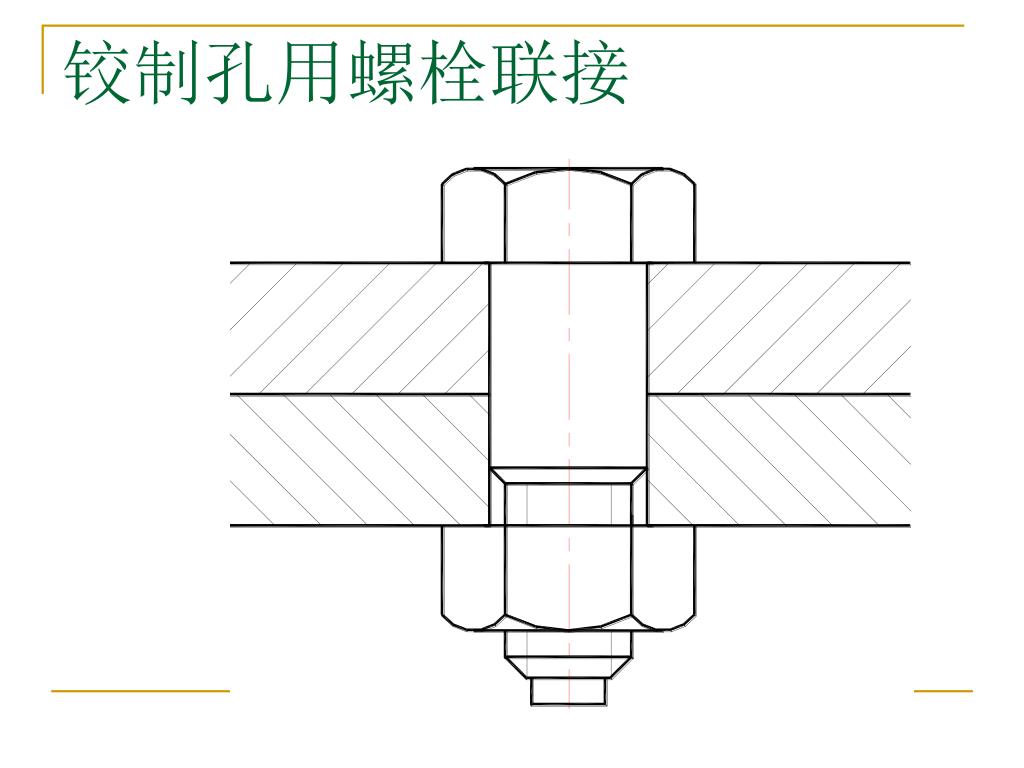

12. 铰制孔用螺栓联接

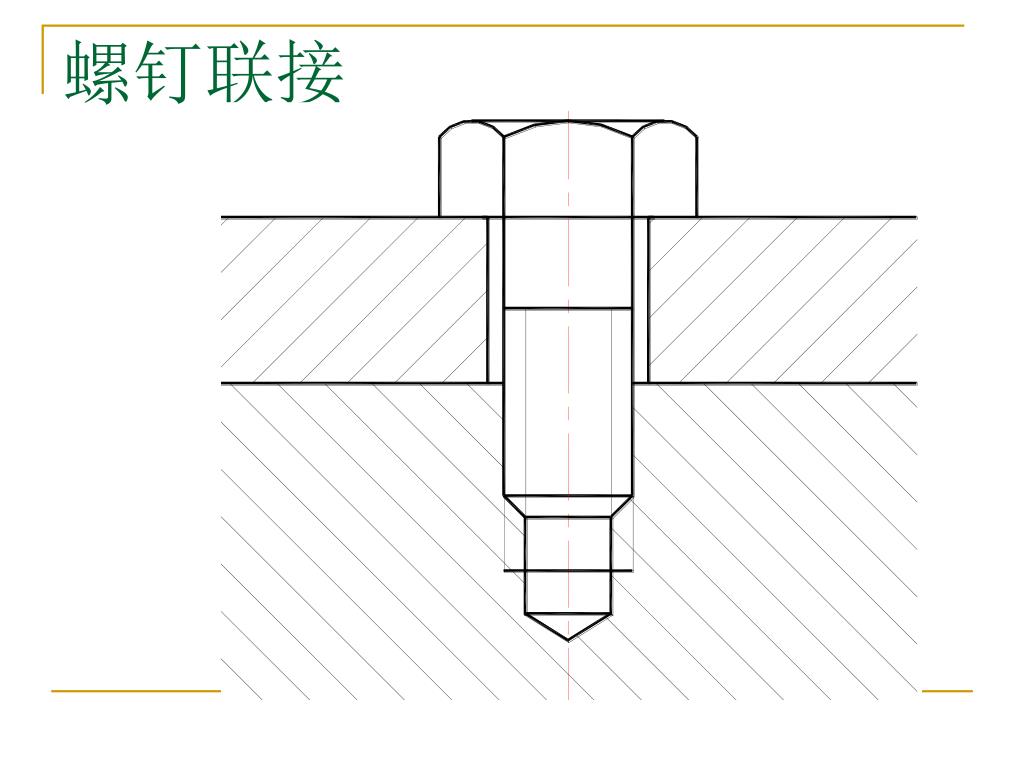

13. 螺钉联接

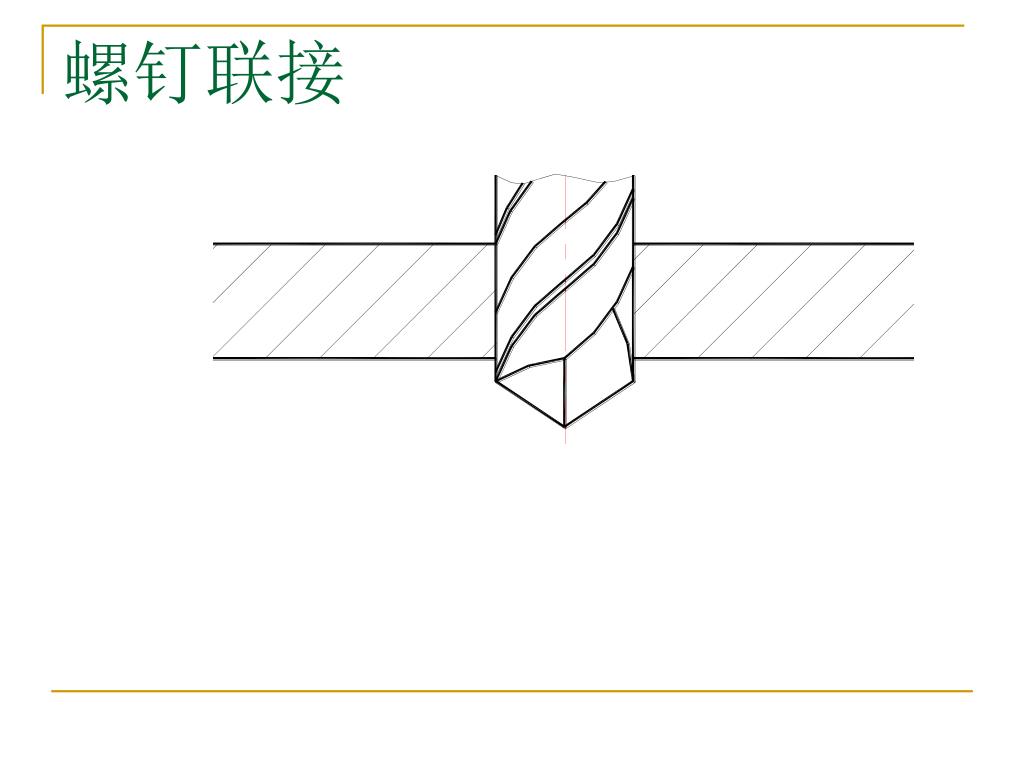

14. 螺钉联接

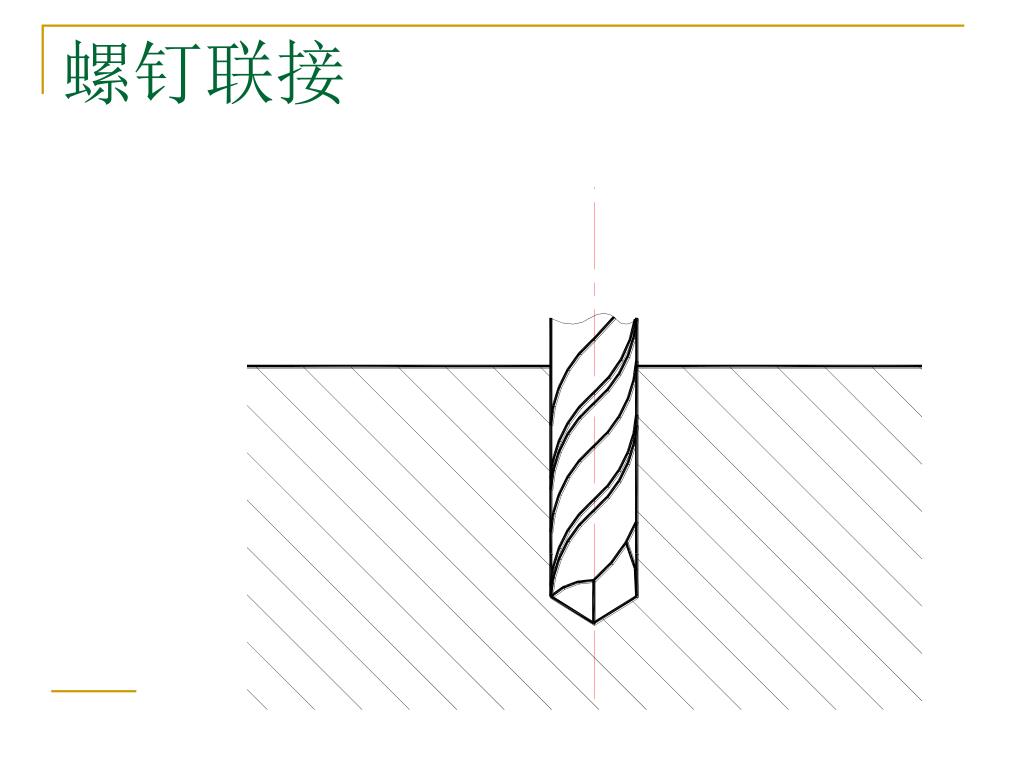

15. 螺钉联接

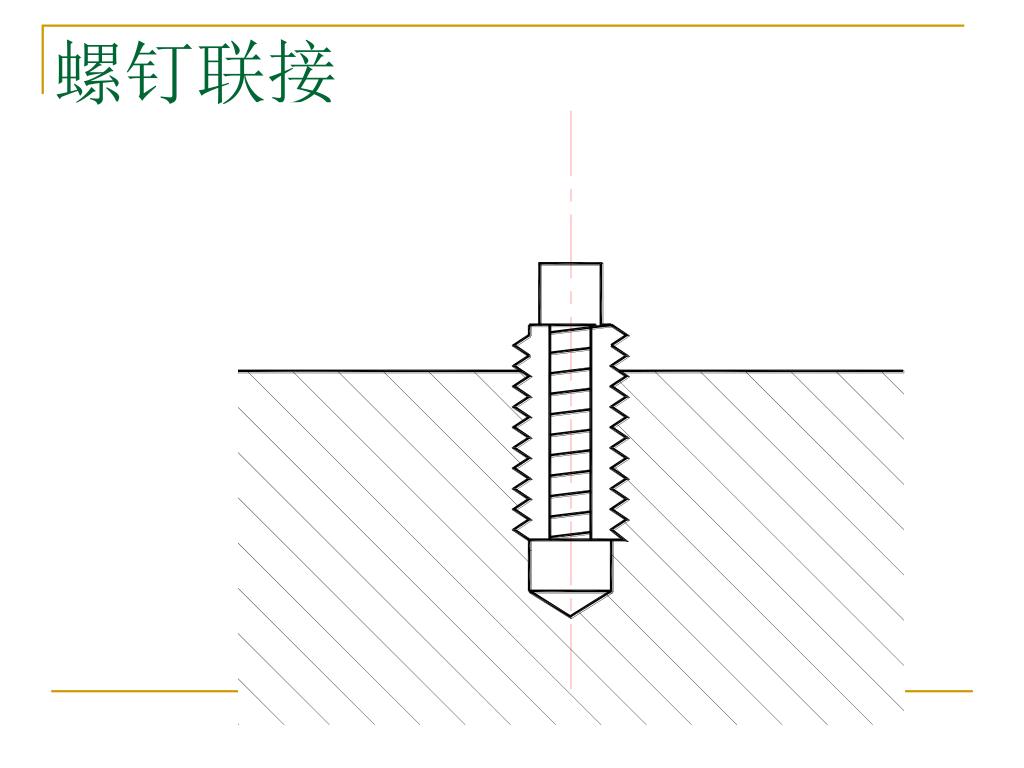

16. 螺钉联接

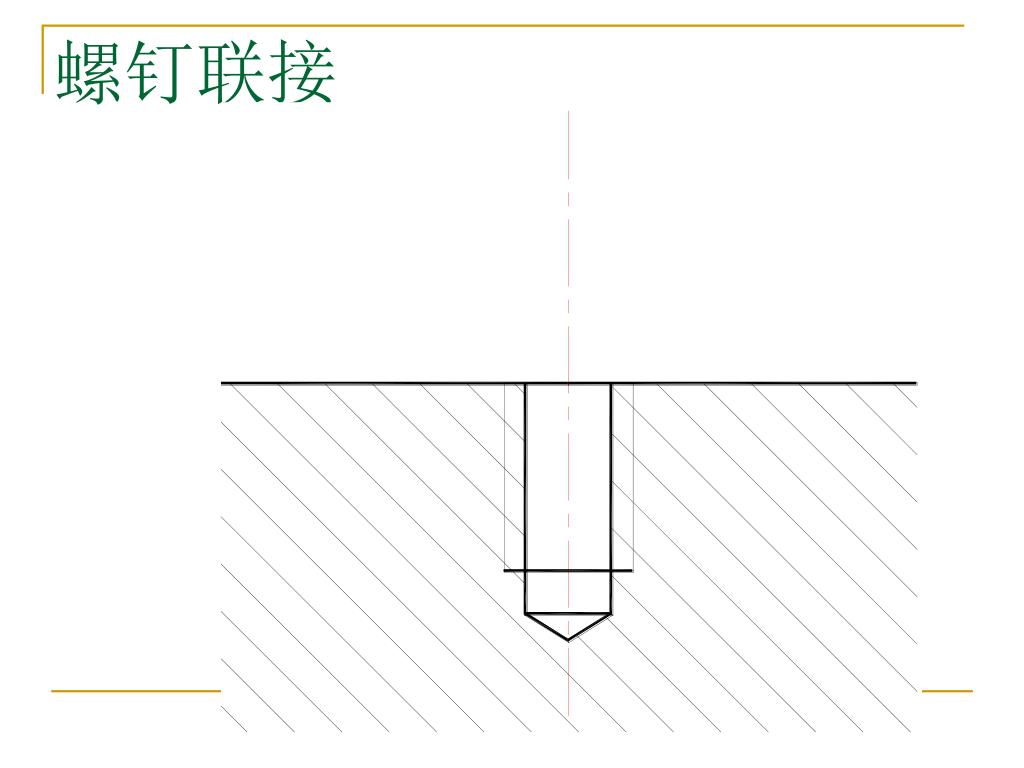

17. 螺钉联接

18. 螺钉连接

19. 螺钉连接

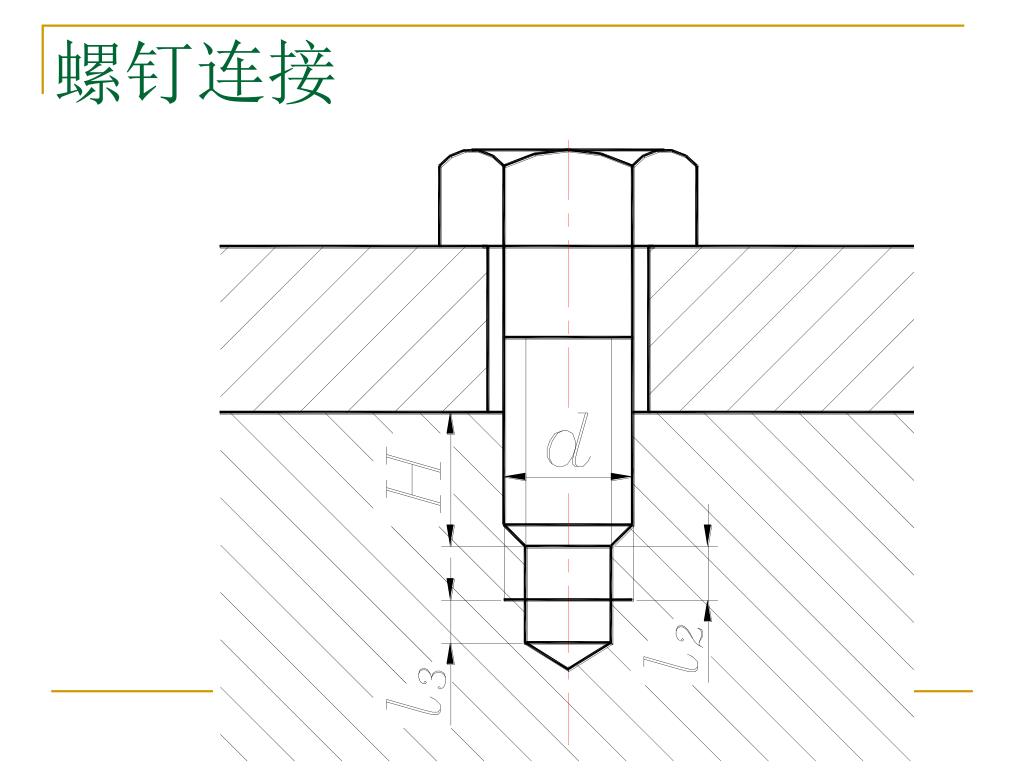

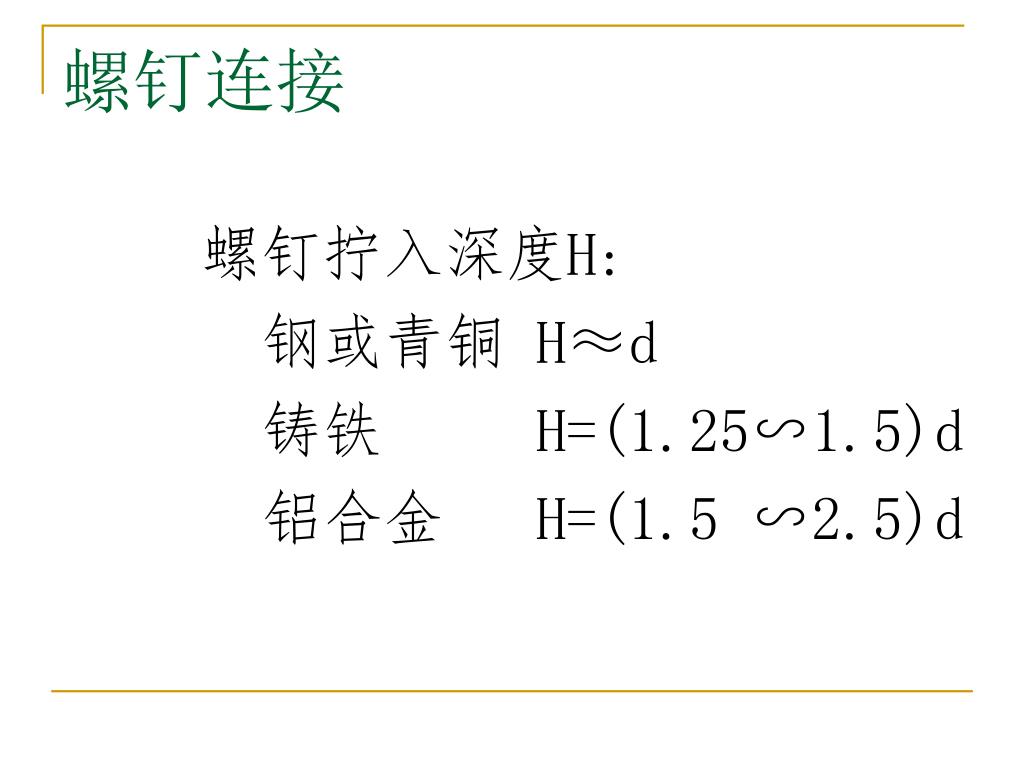

20. 螺钉连接 螺钉拧入深度H: 钢或青铜 H≈d 铸铁 H=(1.25∽1.5)d 铝合金 H=(1.5 ∽2.5)d

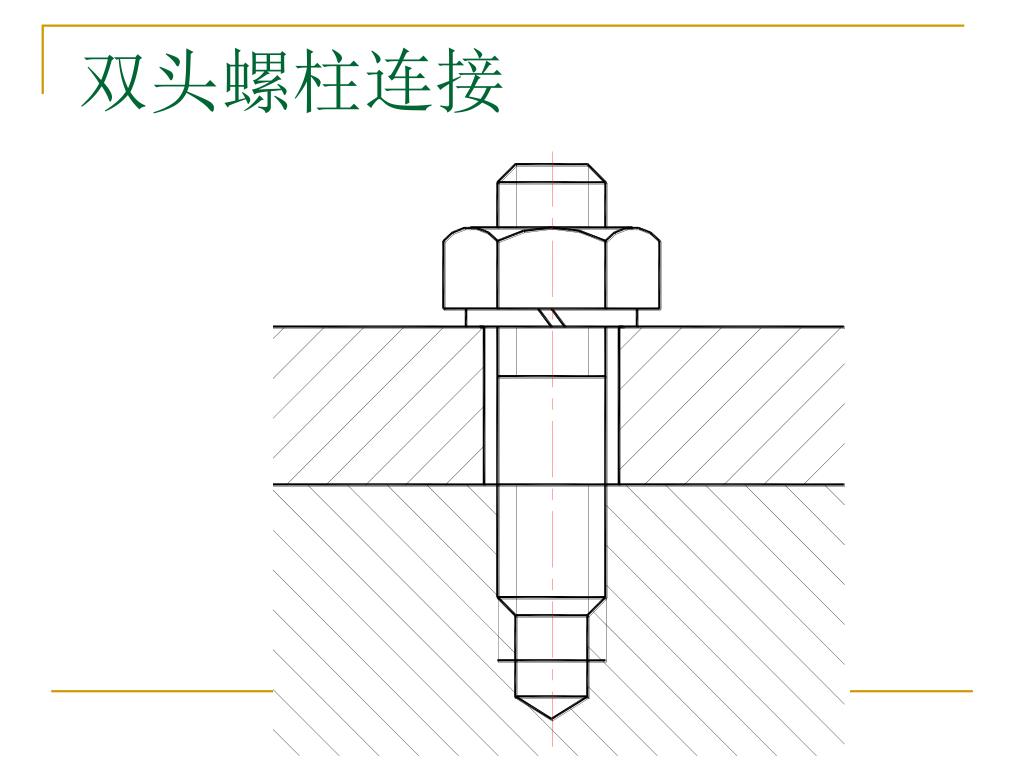

21. 双头螺柱连接

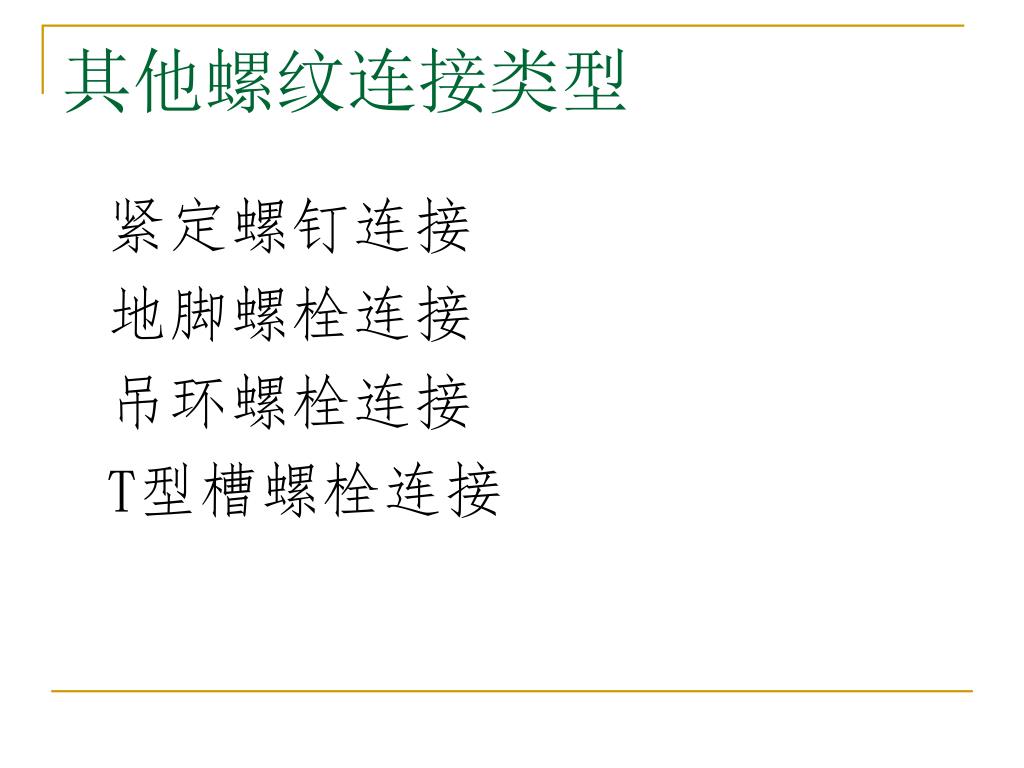

22. 其他螺纹连接类型 紧定螺钉连接 地脚螺栓连接 吊环螺栓连接 T型槽螺栓连接

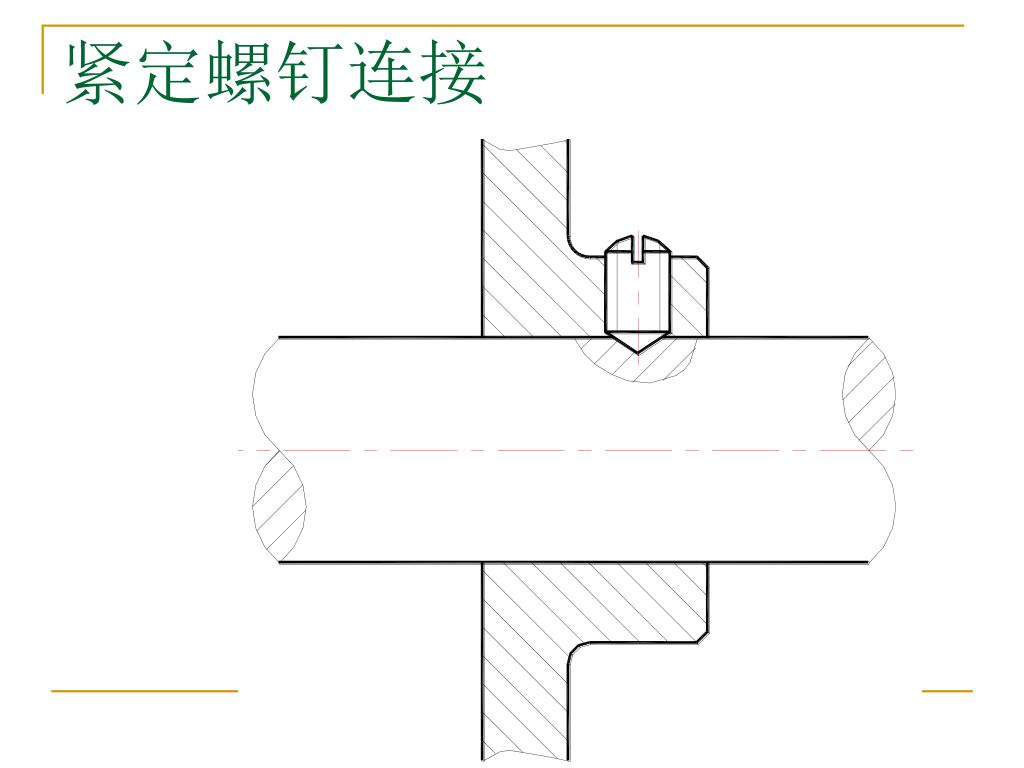

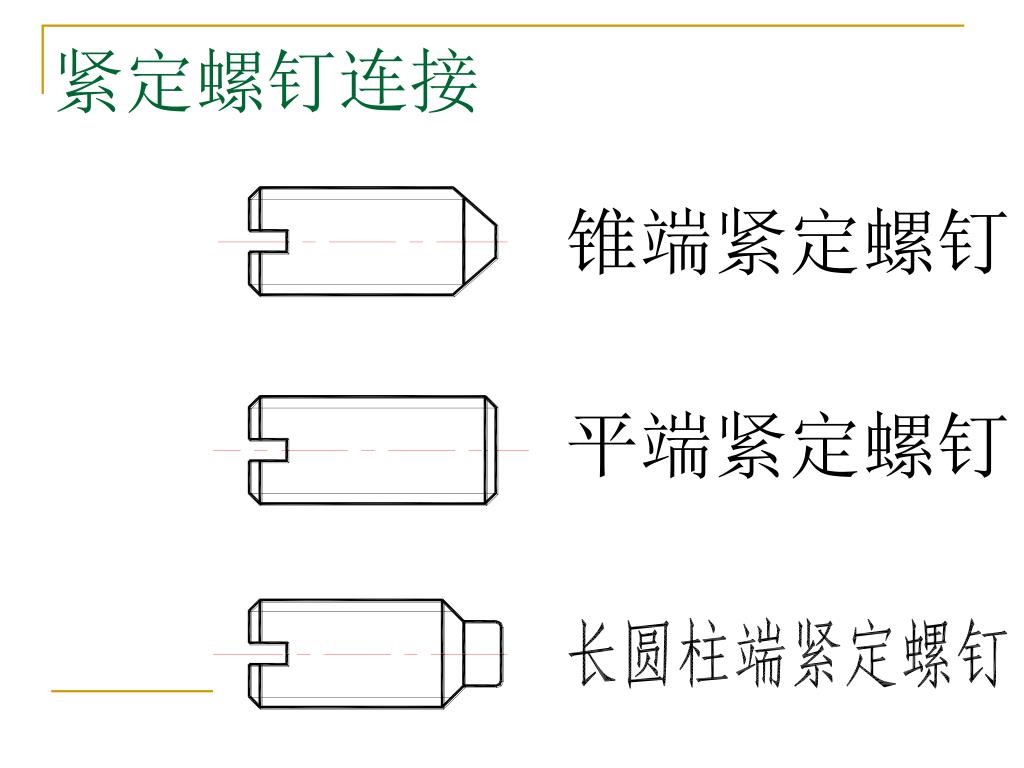

23. 紧定螺钉连接

24. 紧定螺钉连接

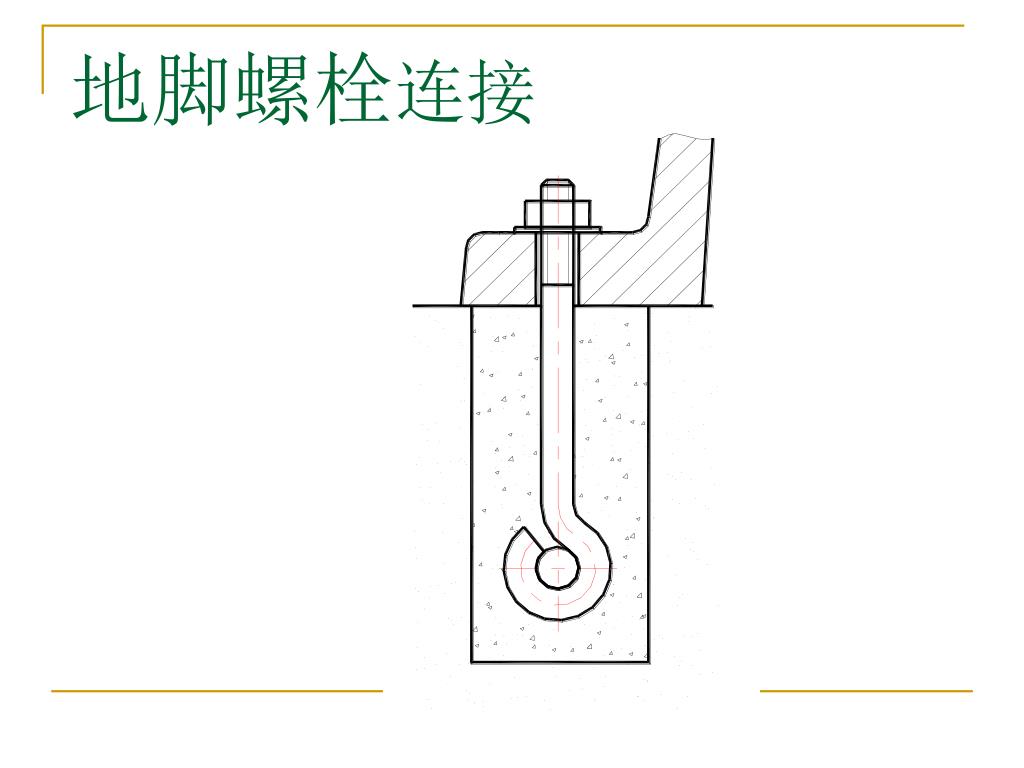

25. 地脚螺栓连接

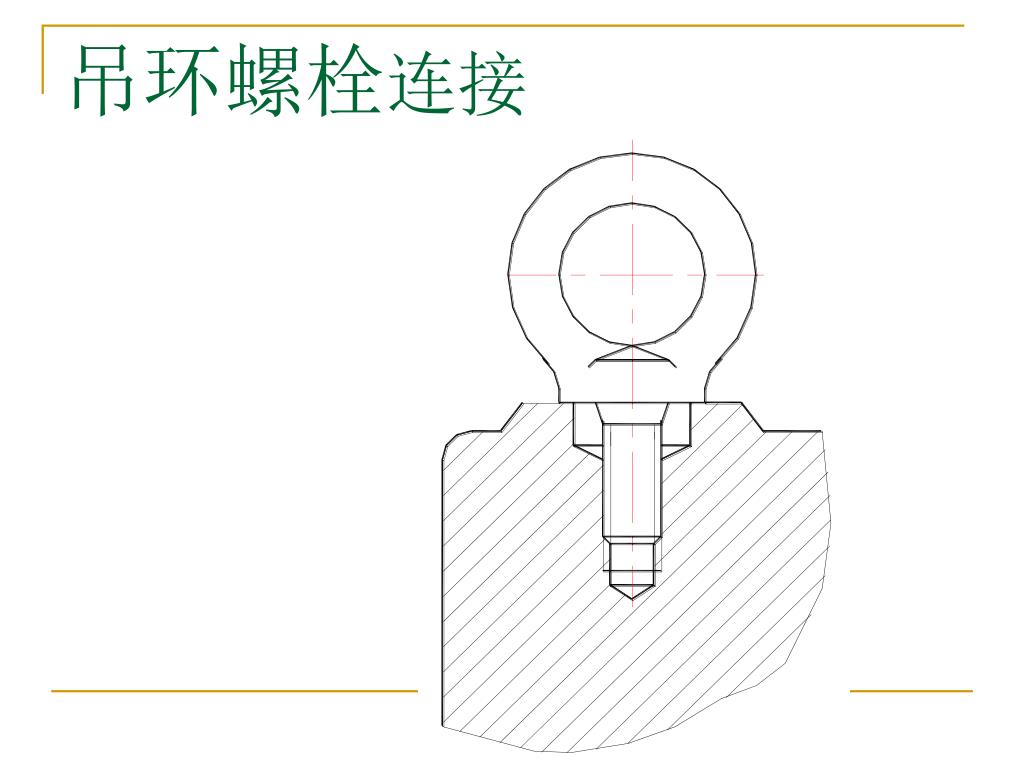

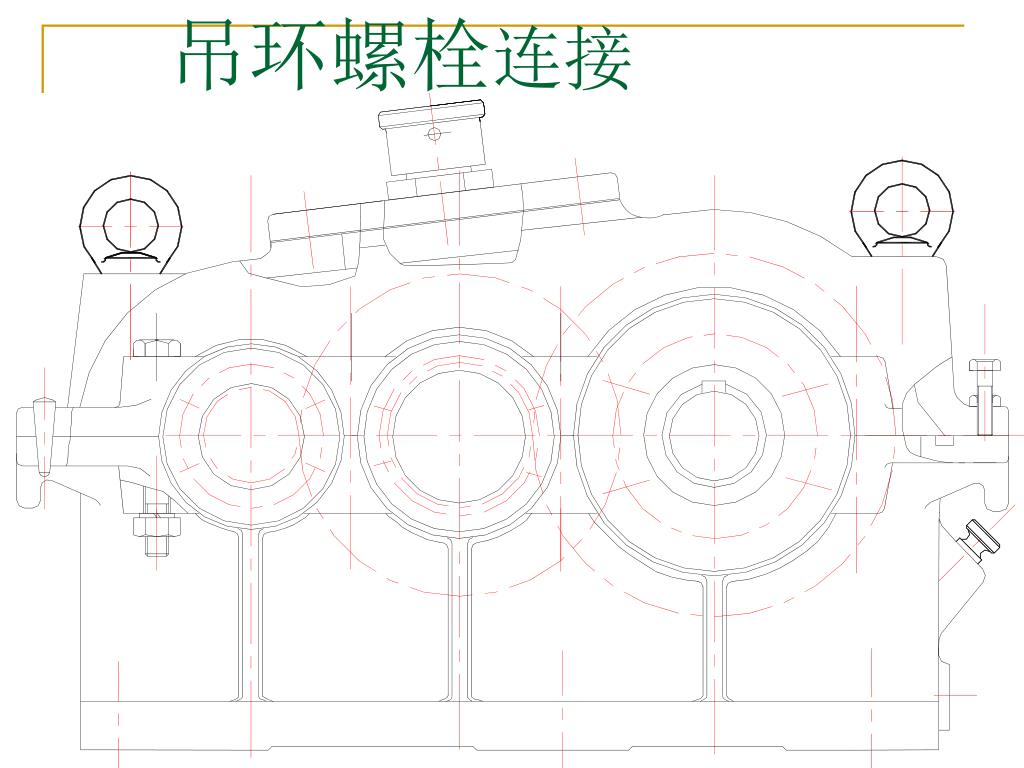

26. 吊环螺栓连接

27. 吊环螺栓连接

28. T型槽螺栓连接

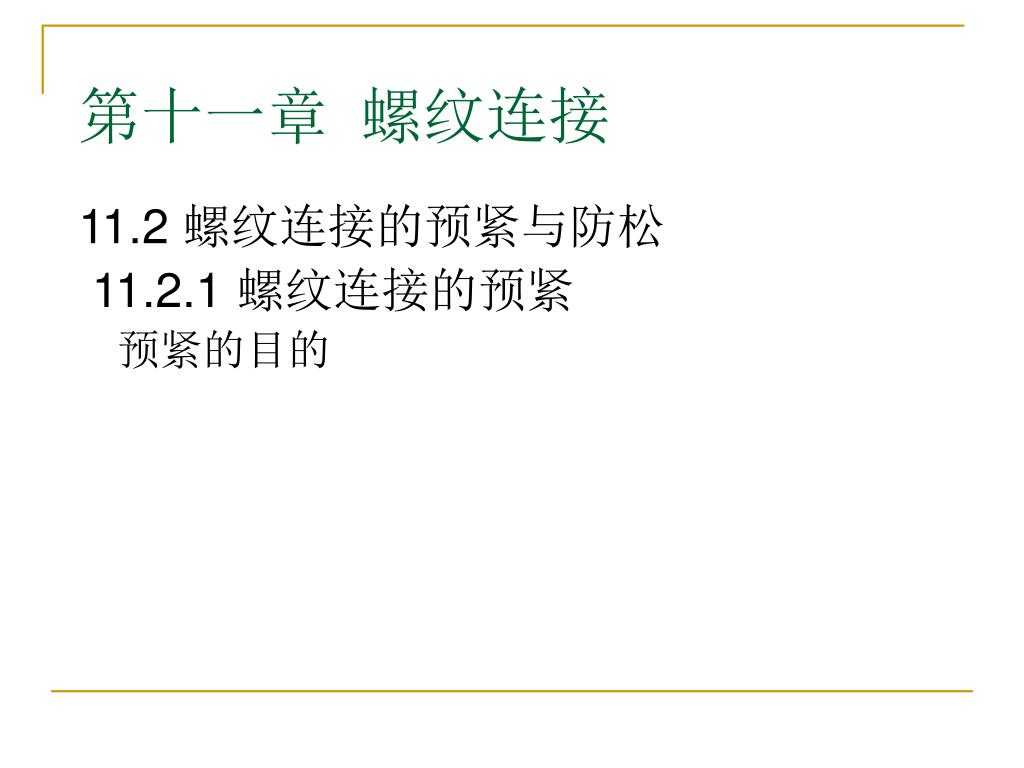

29. 第十一章 螺纹连接 11.2 螺纹连接的预紧与防松 11.2.1 螺纹连接的预紧 预紧的目的

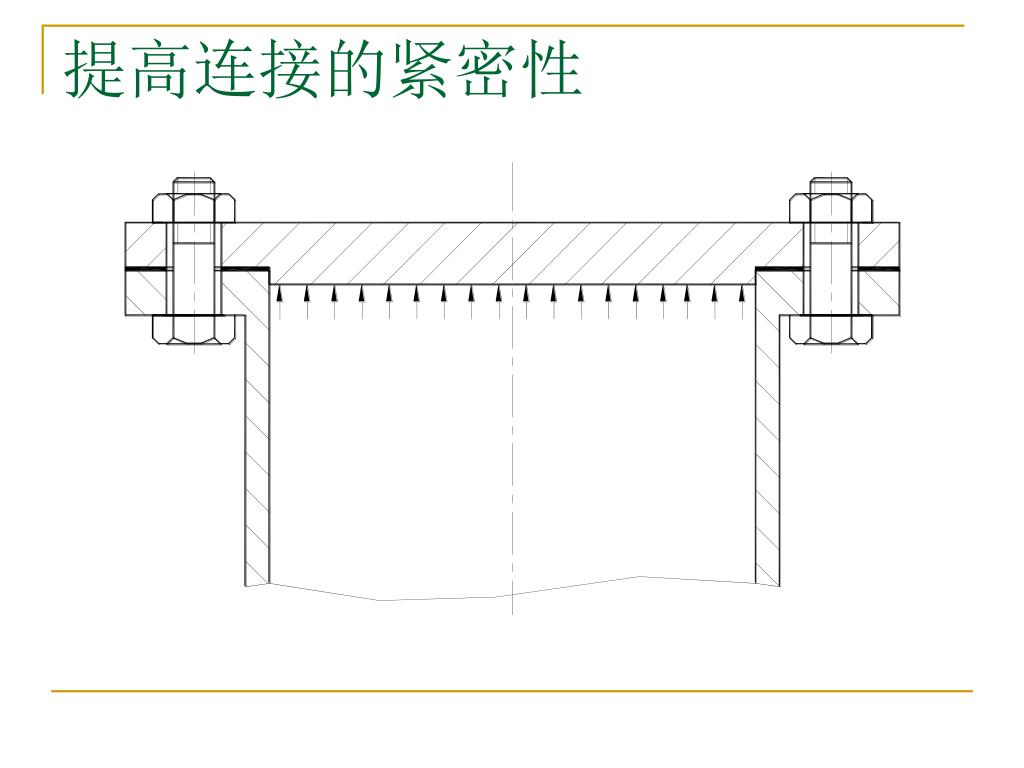

30. 提高连接的紧密性

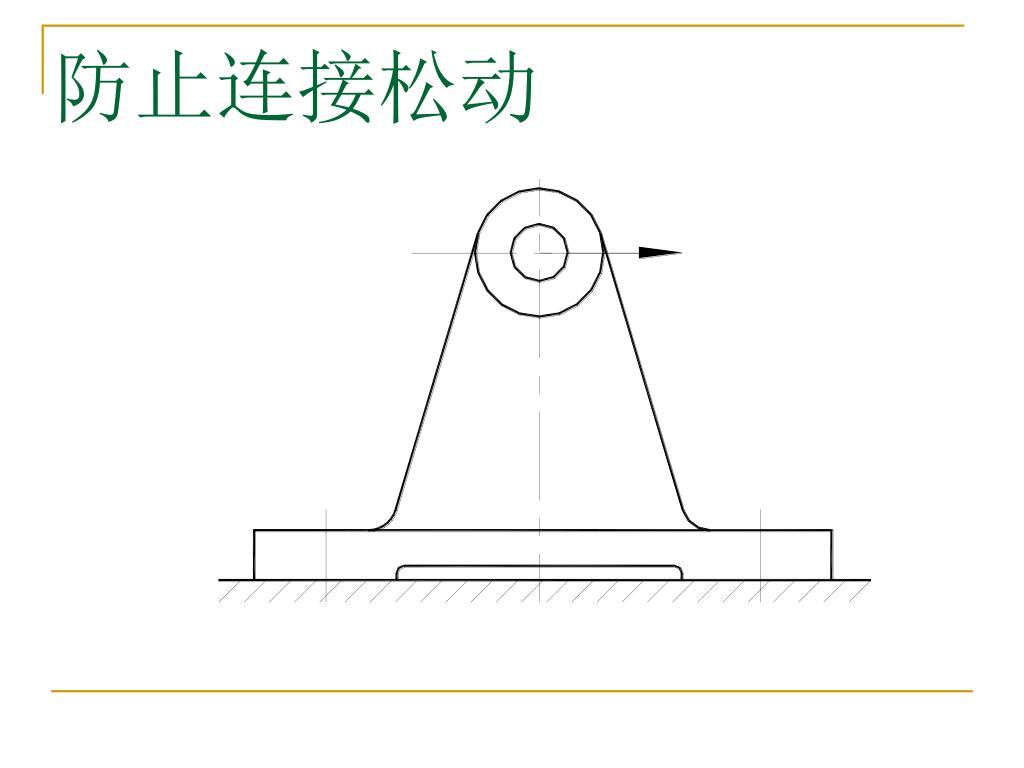

31. 防止连接松动

32. 第十一章 螺纹连接 11.2 螺纹连接的预紧与防松 11.2.1 螺纹连接的预紧 控制预紧力的方法 1.控制应力、应变或伸长量 2.控制拧紧力矩 3.控制拧紧力臂

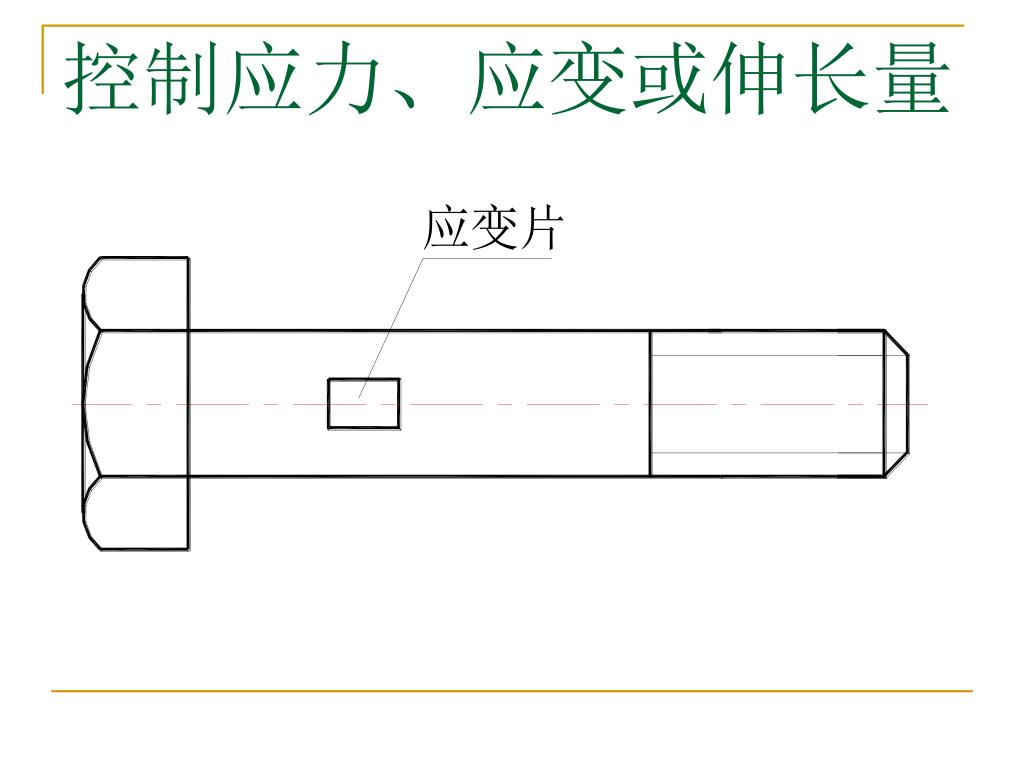

33. 控制应力、应变或伸长量

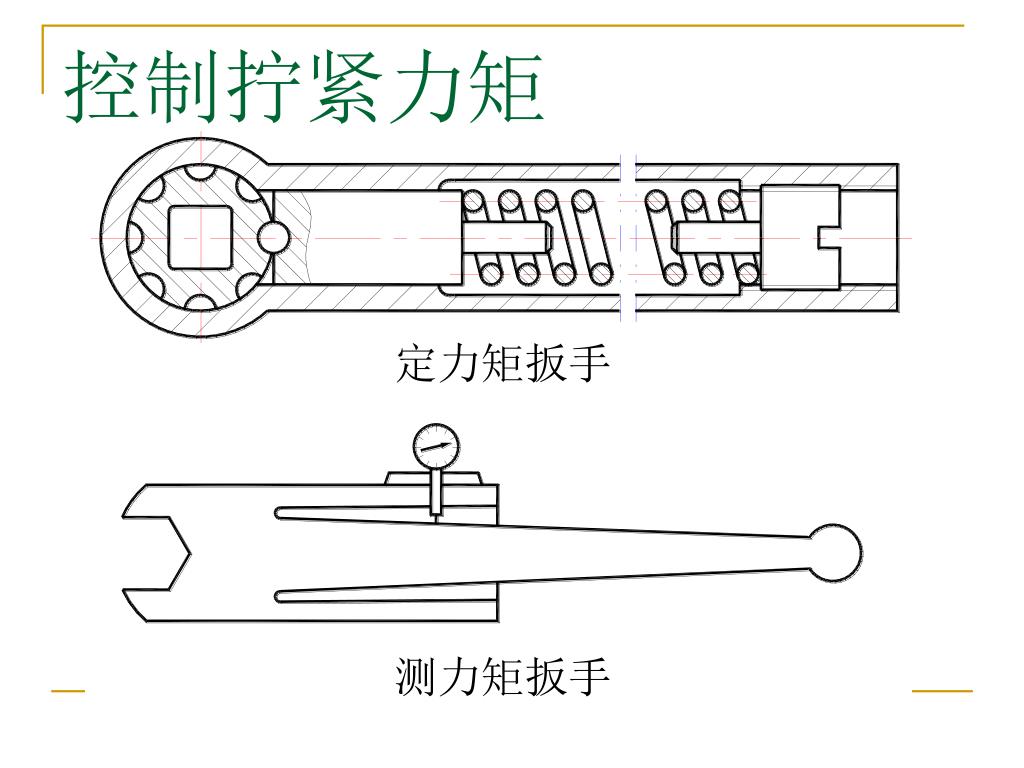

34. 控制拧紧力矩

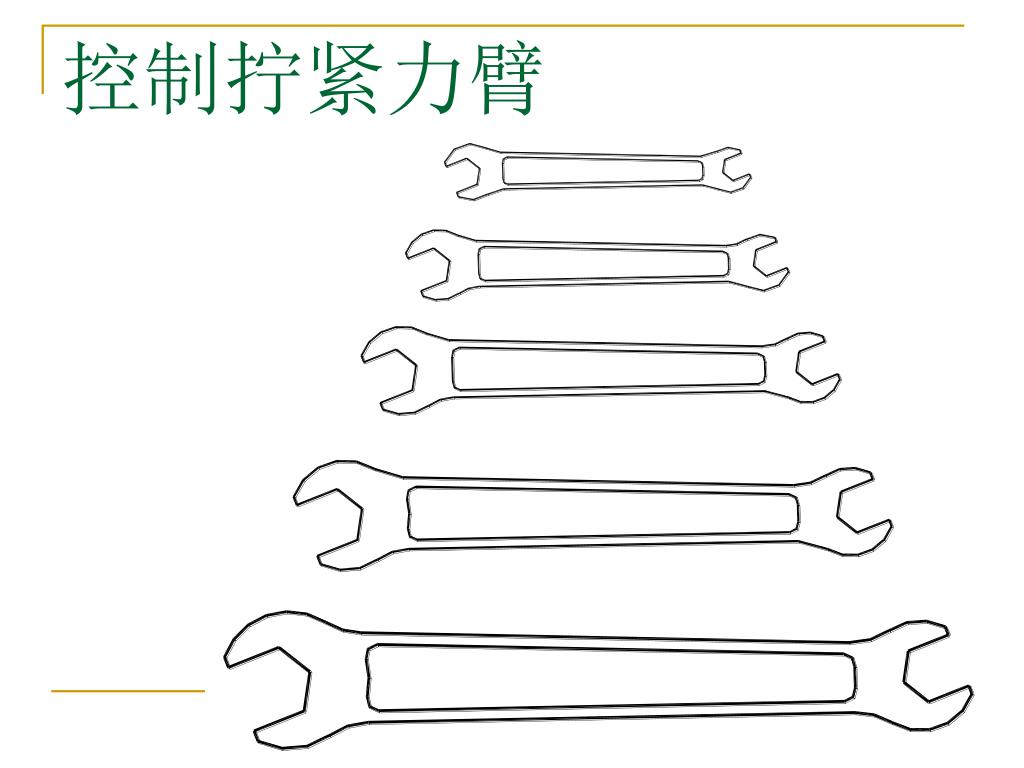

35. 控制拧紧力臂

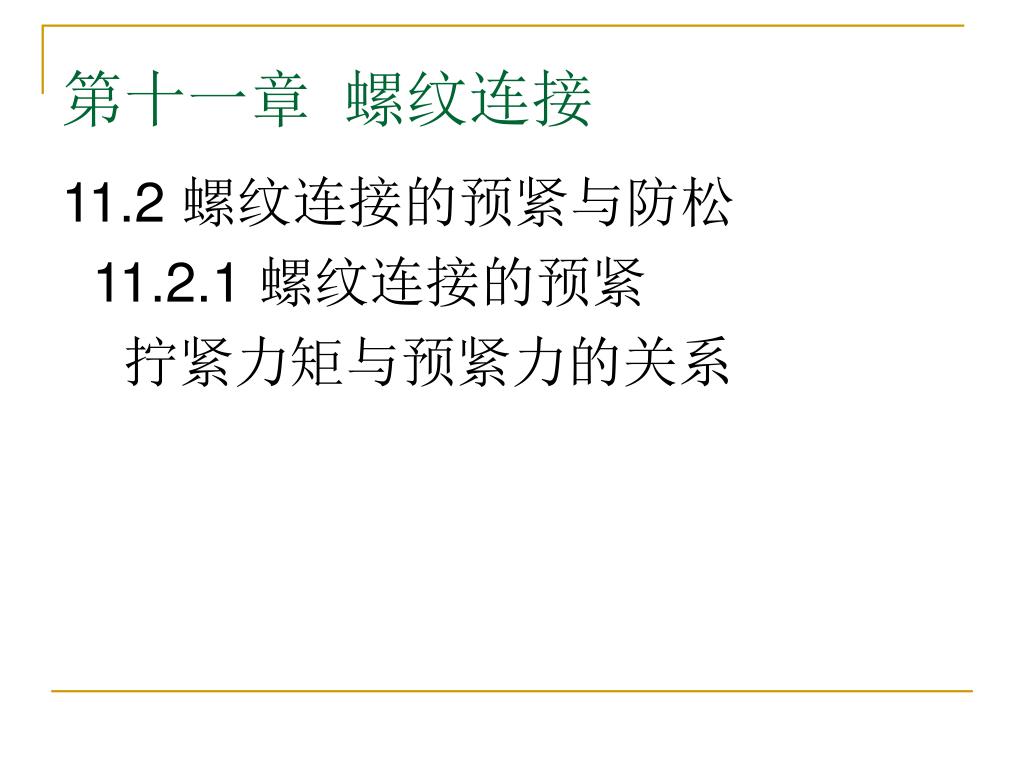

36. 第十一章 螺纹连接 11.2 螺纹连接的预紧与防松 11.2.1 螺纹连接的预紧 拧紧力矩与预紧力的关系

37. 拧紧力矩与预紧力的关系 Fp:预紧力 d2:螺纹中径 y :螺纹升角 rv :螺纹当量摩擦角 rv =arctg(μ/cosb) b:牙型半角=a/2

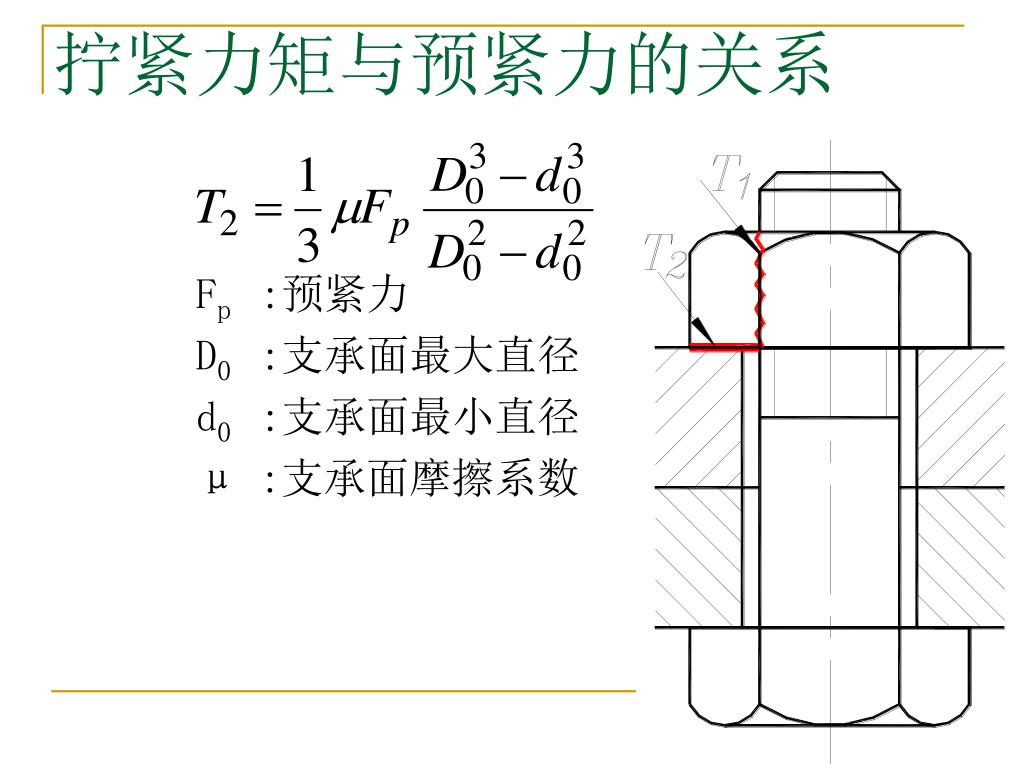

38. 拧紧力矩与预紧力的关系 Fp :预紧力 D0 :支承面最大直径 d0 :支承面最小直径 μ :支承面摩擦系数

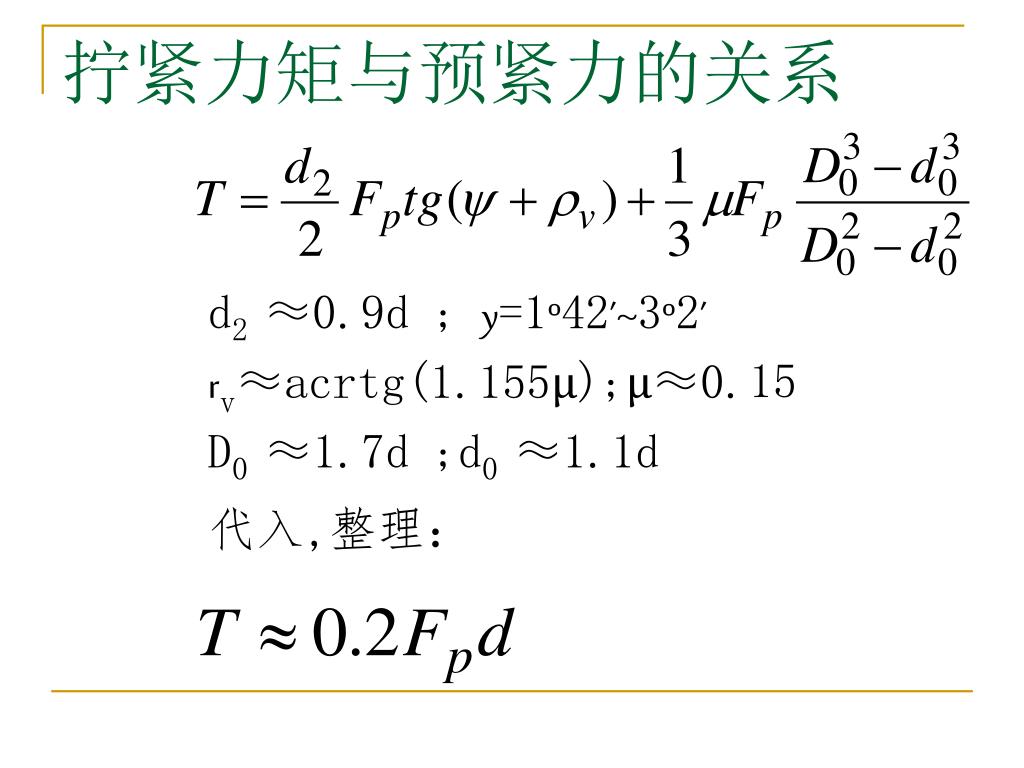

39. 拧紧力矩与预紧力的关系 d2 ≈0.9d ; y=1º42’~3º2’ rv≈acrtg(1.155μ);μ≈0.15 D0 ≈1.7d ;d0 ≈1.1d 代入,整理：

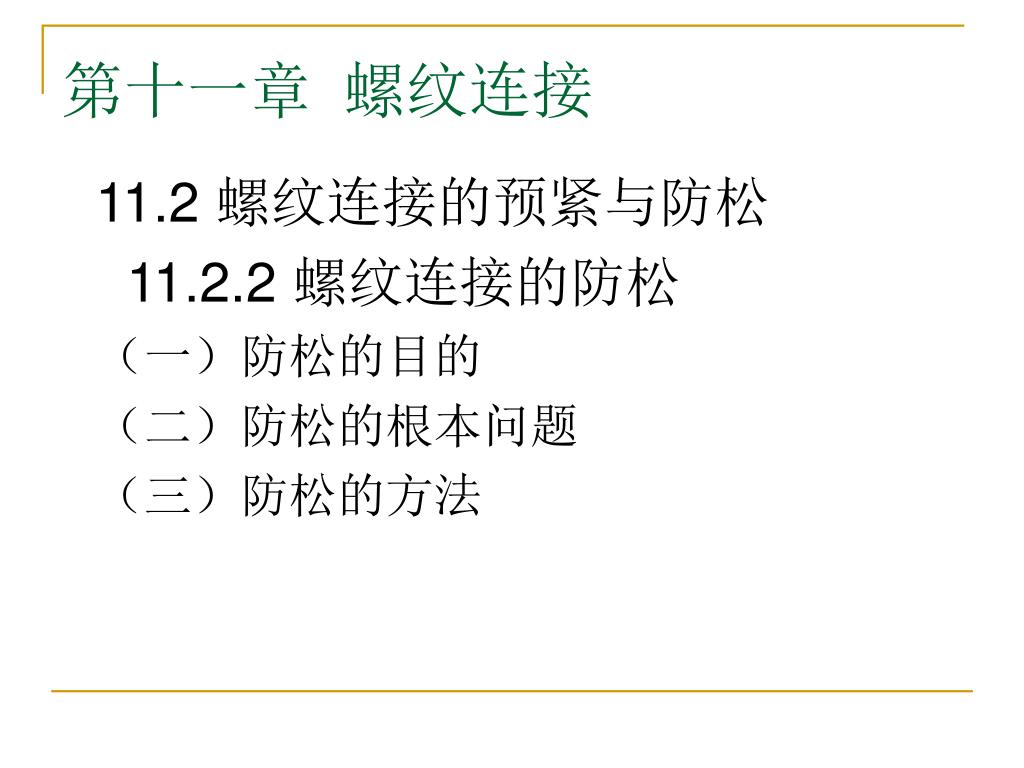

40. 第十一章 螺纹连接 11.2 螺纹连接的预紧与防松 11.2.2 螺纹连接的防松 （一）防松的目的 （二）防松的根本问题 （三）防松的方法

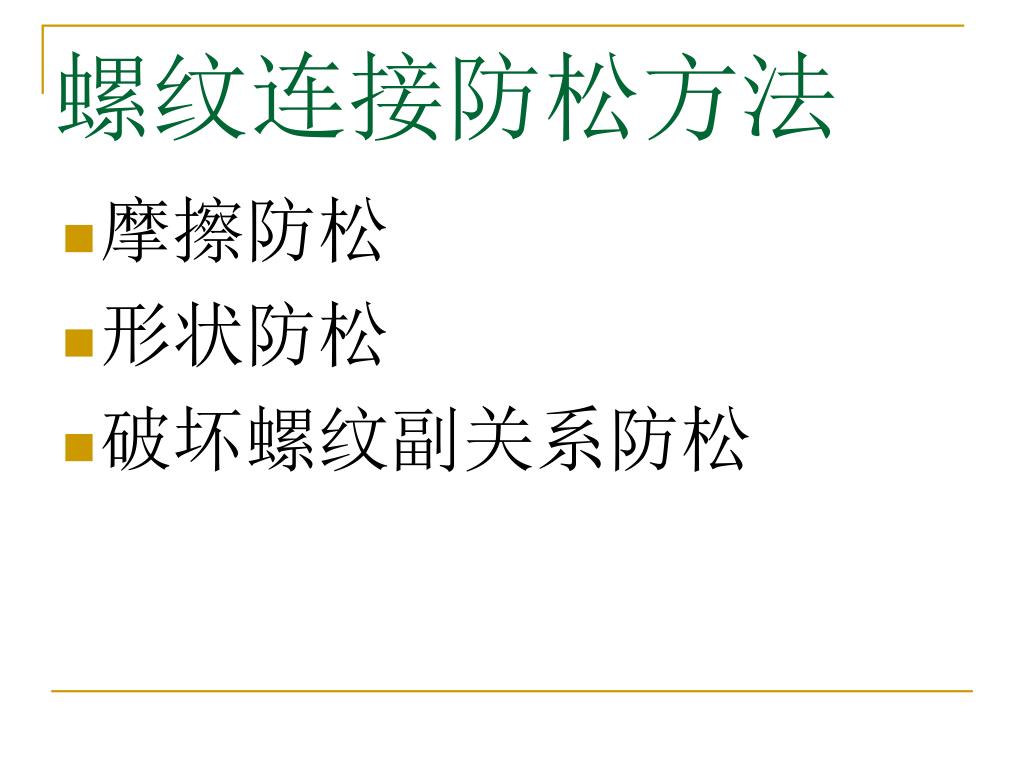

41. 螺纹连接防松方法 • 摩擦防松 • 形状防松 • 破坏螺纹副关系防松

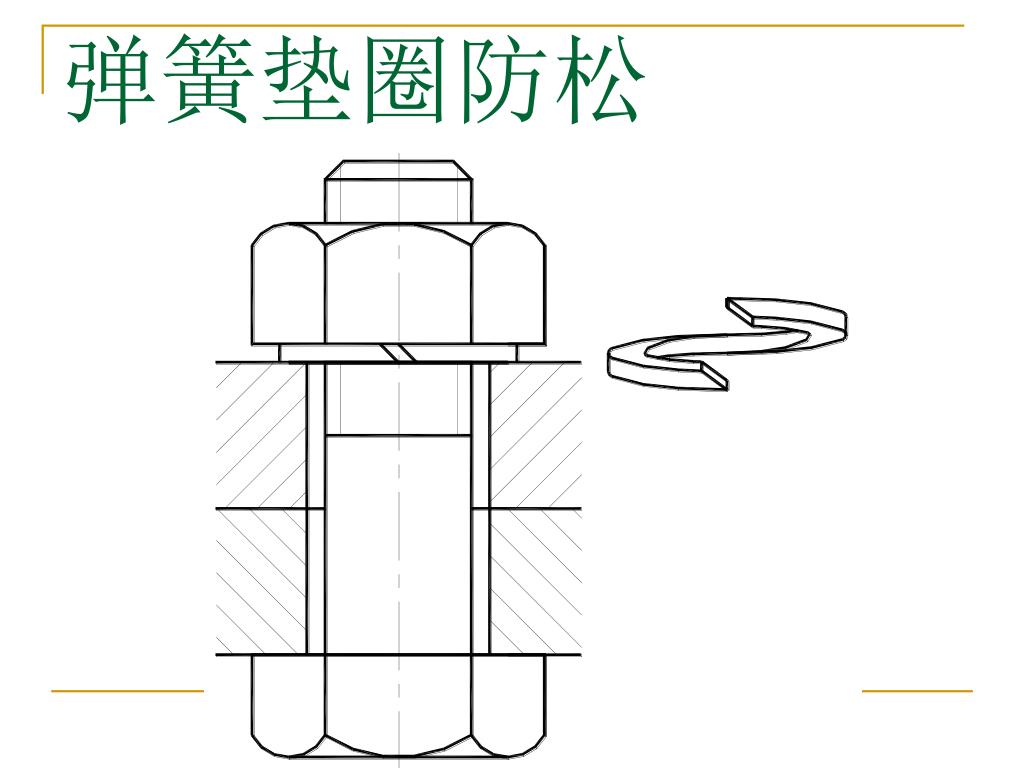

42. 弹簧垫圈防松

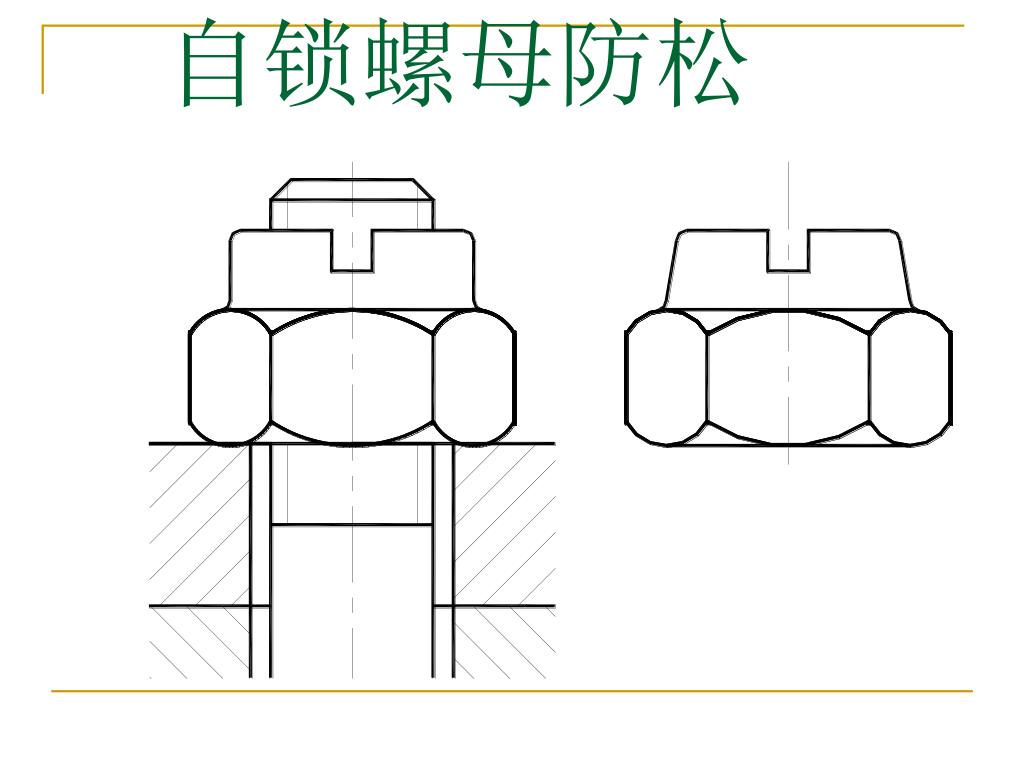

43. 自锁螺母防松

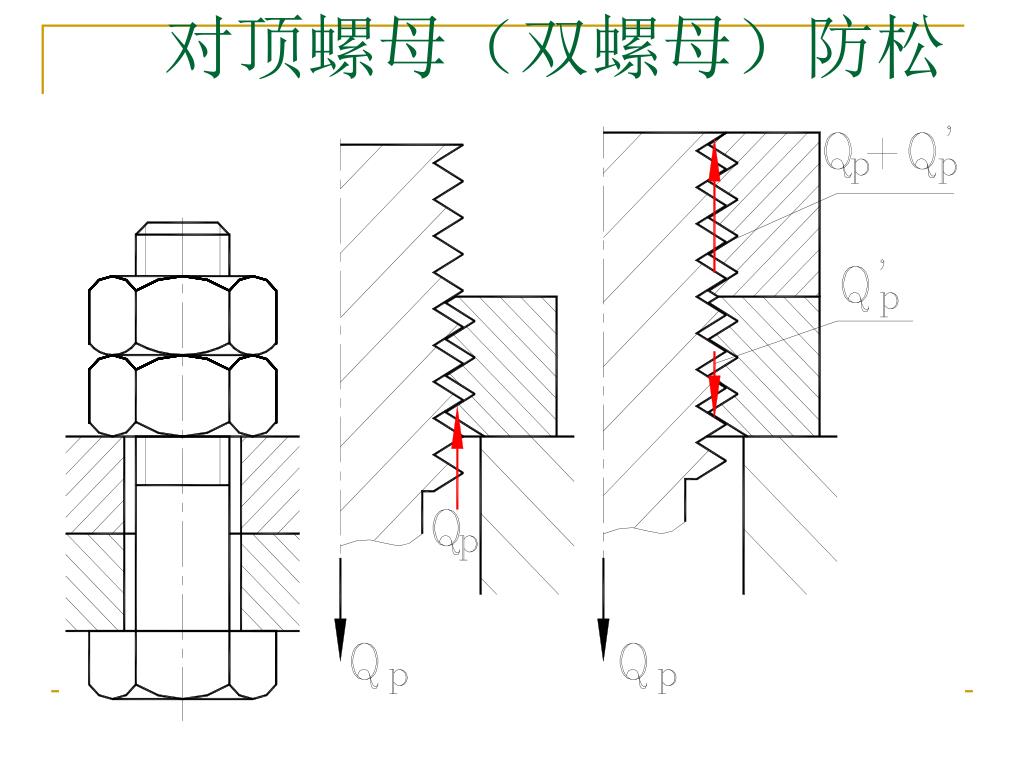

44. 对顶螺母（双螺母）防松

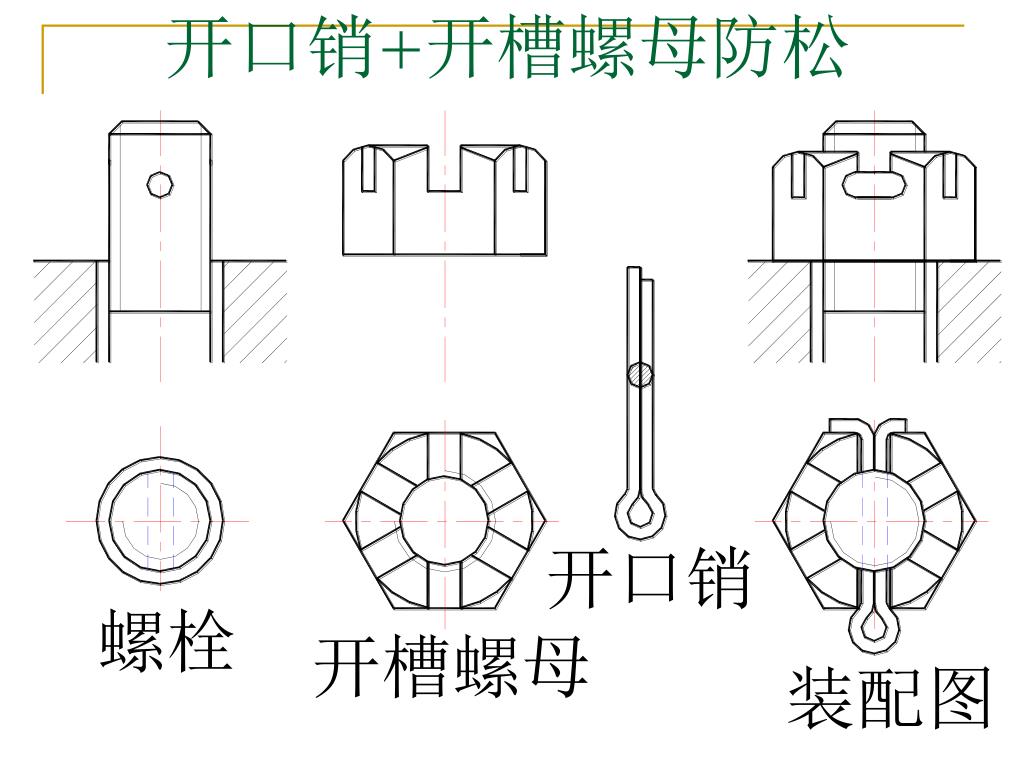

45. 开口销+开槽螺母防松

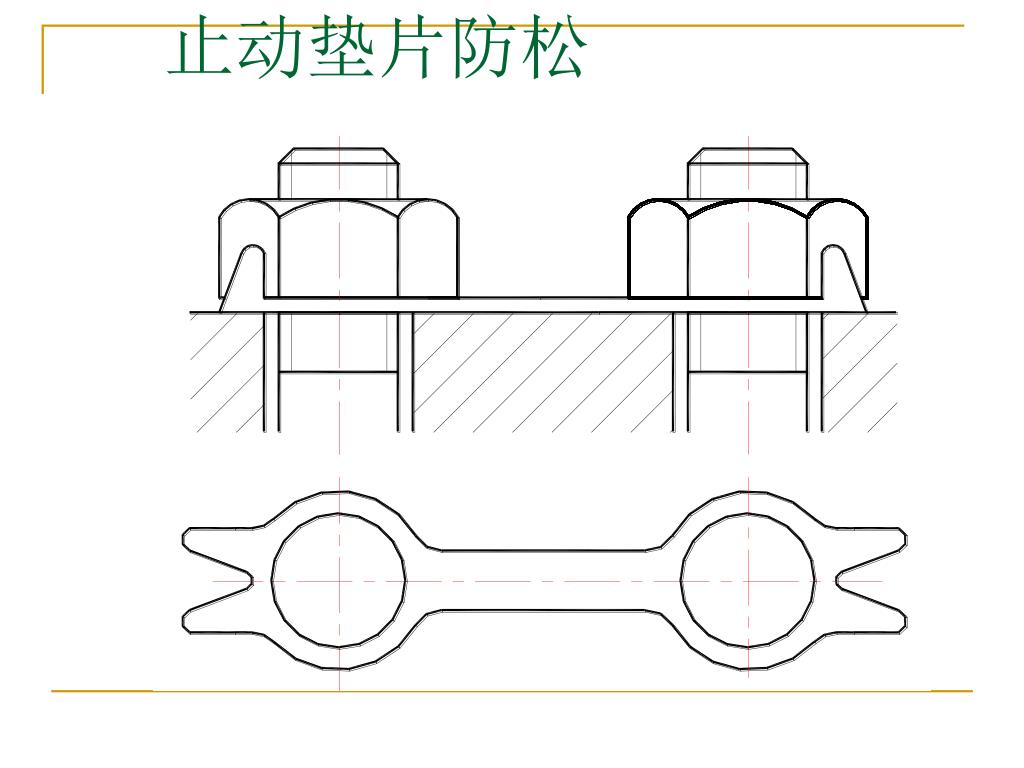

46. 止动垫片防松

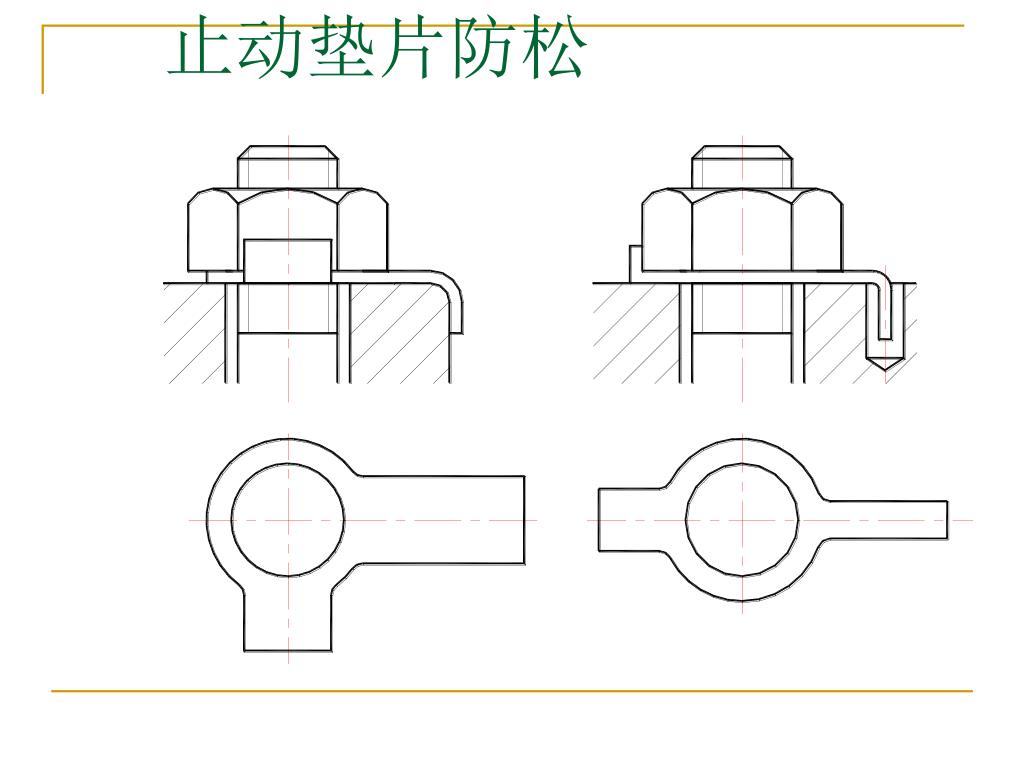

47. 止动垫片防松

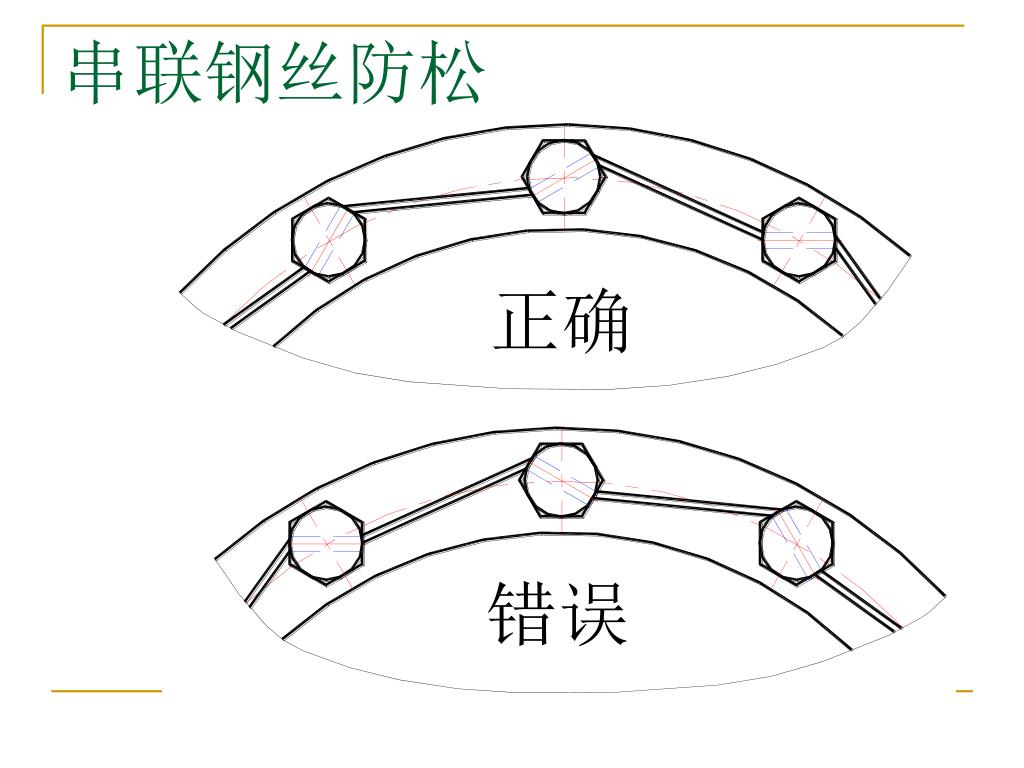

48. 串联钢丝防松

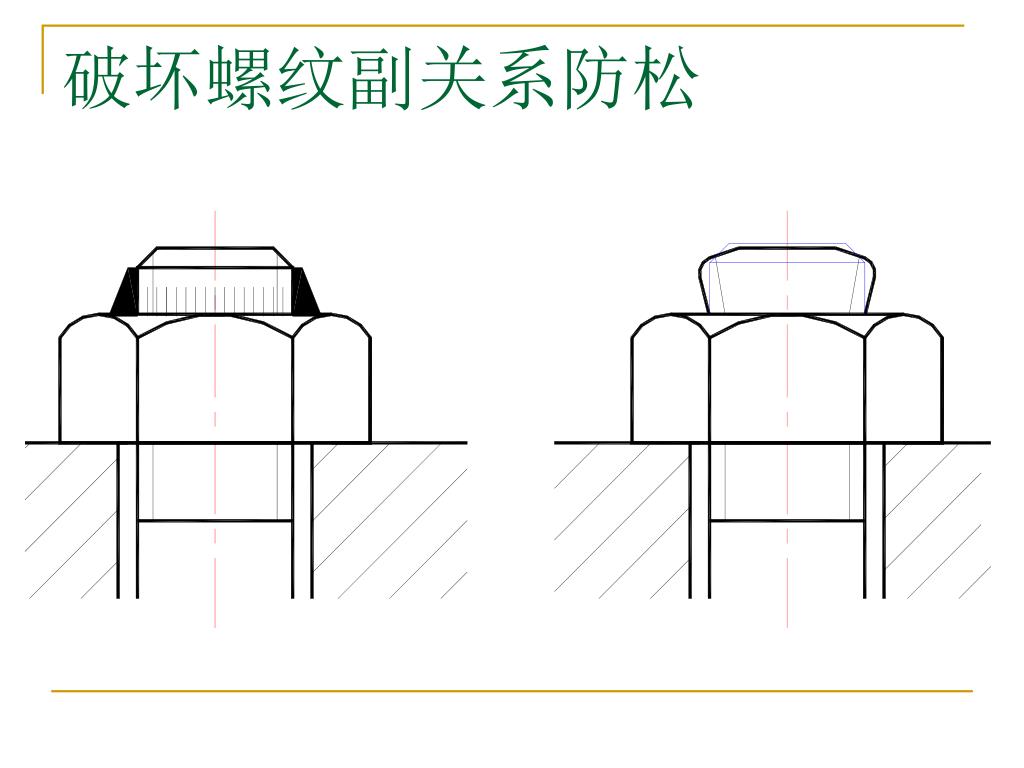

49. 破坏螺纹副关系防松

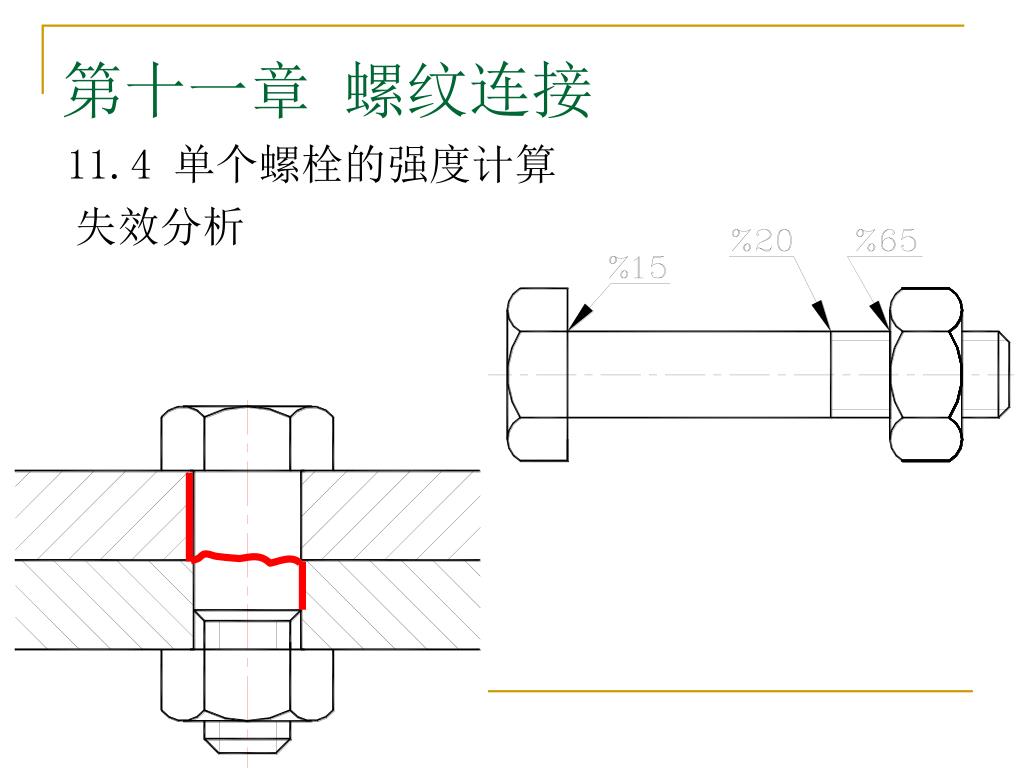

50. 第十一章 螺纹连接 11.4 单个螺栓的强度计算 失效分析
