  1. Комплекс услуг по техническому обслуживанию предприятий 2010 www.eg-arstem.ru

  2. Содержание презентации Технологическое присоединение к электросетям Измерение показателей качества электроэнергии Компенсация реактивной мощности (РМ) Тепловизионная диагностика Оперативно-техническое обслуживание предприятий Технологическое присоединение

  3. Технологическое присоединение к электросетям

  4. Нормативная база Постановление Правительства РФ от 27 декабря 2004 г. N 861, в редакции постановления Правительства РФ от 21 марта 2007 г. N 168, в редакции Постановления Правительства РФ № 334 от 21.04.2009)«Правила технологического присоединения устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» Технологическое присоединение

  5. Этапы работ по ТП • Заявка на тех присоединение • Проект электроснабжения • Согласование проекта • Монтажные работы • Испытание • АРГБП и ЭО • Акт допуска в эксплуатацию • Договор э/снабжения • Подключение Технологическое присоединение

  6. 1. Заявка по ТП Заявитель подает заявку в электросетевую компанию. В заявке указывается информация согласно 861 постановлению Правительства. Прилагаемый перечень документов зависит от присоединяемой мощности заявителя. Срок подготовки договора на тех. присоединение и ТУ – 15 рабочих дней (40). Технологическое присоединение

  7. 2. Проект электроснабжения Разработка проекта электроснабжения выполняется исходя из технического задания на проектирование и ТУ. Работы выполняет организация имеющая права выполнения данных работ (лицензия) Технологическое присоединение

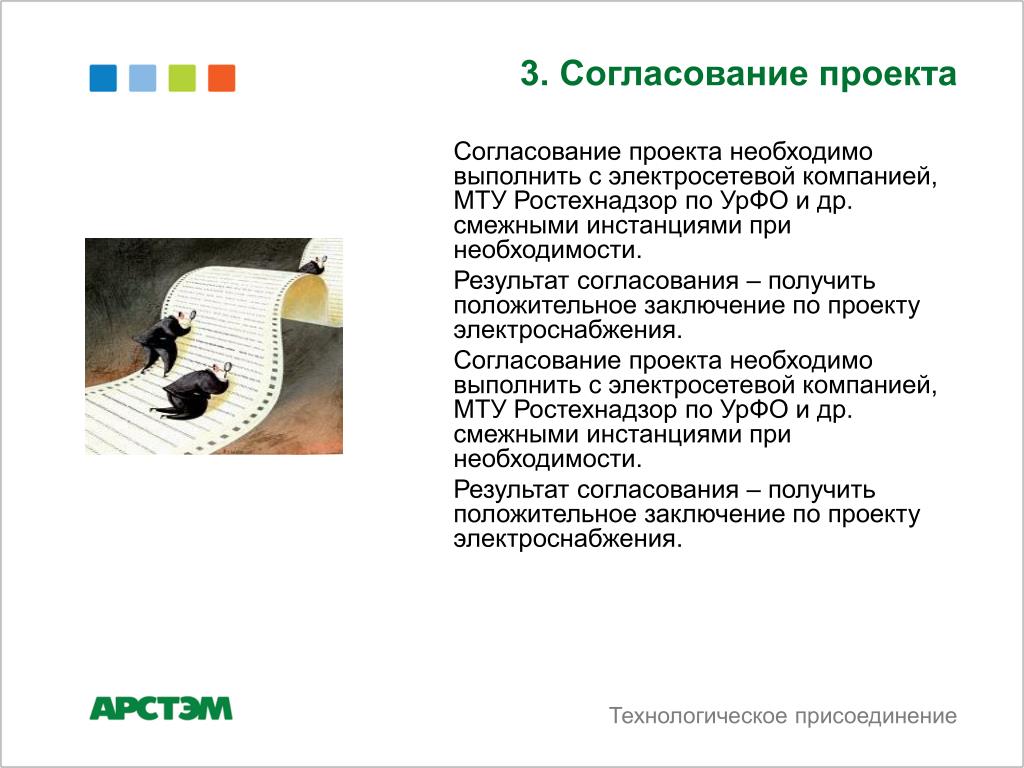

  8. 3. Согласование проекта Согласование проекта необходимо выполнить с электросетевой компанией, МТУ Ростехнадзор по УрФО и др. смежными инстанциями при необходимости. Результат согласования – получить положительное заключение по проекту электроснабжения. Согласование проекта необходимо выполнить с электросетевой компанией, МТУ Ростехнадзор по УрФО и др. смежными инстанциями при необходимости. Результат согласования – получить положительное заключение по проекту электроснабжения. Технологическое присоединение

  9. 4. Монтажные работы При выполнении электромонтажных работ, необходимо постоянно вести контроль за четким соблюдением работ, согласно проектной документации. По окончанию выполнения электромонтажных работ, организация выполняющая монтаж составляет акт на скрытые работы, акт технической готовности электромонтажных работ. Технологическое присоединение

  10. 5. Испытание электроустановок Испытания проводят после окончания электромонтажных работ специализированной электролабораторией. Технологическое присоединение

  11. 6. АРГБП и ЭО По окончании осуществления мероприятий по технологическому присоединению стороны составляют акт разграничения балансовой принадлежности электрических сетей, акт разграничения эксплуатационной ответственности сторон и акт об осуществлении технологического присоединения. Технологическое присоединение

  12. 7. Акт допуска в эксплуатацию Нужно заполнить «заявление, о проведении осмотра и выдаче разрешения на допуск в эксплуатацию электроустановки». После заполнения заявления пакет документов передается на согласование инспектору и выполняется выезд инспектора на осмотр электроустановок с целью соблюдения правил устройства электроустановок и других нормативных требований. Технологическое присоединение

  13. 8. Договор электроснабжения Заявитель после получения акта допуска в эксплуатацию заключает договор электроснабжения (купли-продажи) с любой энергосбытовой компанией. • АРСТЭМ предоставит Клиенту удобные условия расчётов за электроэнергию. АРСТЭМ поставляет электроэнергию Клиентам по свободным договорным ценам, т.е. о цене всегда можно договориться. Технологическое присоединение

  14. 9. Подключение Заявка на включение. Оформление наряда на включение. Включение! Технологическое присоединение

  15. ПП №861:последние изменения по ТП 1. Порядок заключения и исполнения договора по тех. присоединению. Подача заявки (введение нового понятия 300 метров, сроки рассмотрения заявки и подготовка договора). Сведения, указанные в заявке. Срок рассмотрения и выполнения мероприятий по тех присоединению. Внесение платы за тех присоединение. Технологическое присоединение

  16. ПП №861:последние изменения по ТП 2. Перераспределение мощности между потребителями Заявители (кроме физ. лиц до 15 кВт, юр.лиц или ИП, мощность которых составляет до 15 кВт , заявителей, не внесших плату за ТП либо внесших плату не в полном объеме до 1 января 2009 г.) в Установленном порядке которых было осуществлено фактическое тех. присоединение к электрическим сетям, вправе по соглашению с иными владельцами энергопринимающих устройств снизить объем присоединенной мощности собственных энергопринимающих устройств с одновременнымперераспределением объема снижения присоединенной мощности в пользу иных владельцев (при осуществлении перераспределения присоединенной мощности в электрических сетях классом напряжения от 0,4 до 35 кВ. Технологическое присоединение

  17. Важно! • Вопросы, которые решает АРСТЭМ по ТП: • Выполнение работ по технологическому присоединению электроустановок (новых электроустановок); • Изменение категории надежности электроснабжения; • Изменение заявленной мощности; • Восстановление утраченных или отсутствующих документов (в том числе отсутствие акта допуска в эксплуатацию); • Защита интересов Клиента в судах по вопросам электроснабжения; • Устранение замечаний МТУ Ростехнадзора по УрФО. Технологическое присоединение

  18. Измерение показателей качества электрической энергии

  19. Качество электрической энергии Проведение замеров ПКЭ необходимо, если: Для определения соотношения потребления активной и реактивной электроэнергии, т.е. выбор УКРМ. Для определения параметров сети (напряжение, ток, мощность и пр.) Для определения необходимого защитного фильтра силовых гармоник. Для выбора необходимого стабилизатора напряжения – актуально для потребителей (проживающих в загородных поселках, в промышленных районах и пр.) Для потребителей в электрических сетях которых происходят отклонения напряжения больше предельно допустимых значений, броски напряжения, провалы напряжения и пр. Измерение показателей качества электроэнергии

  20. Комплекс работ по измерению качества электрической энергии: Выезд специалиста на объект Заказчика (Клиента) Проведение измерений с необходимой частотой регистрации событий от 1 до 10 суток и более Анализ полученных данных, оформление технического отчета (построение графиков, диаграмм, рекомендации). Расчет и подбор, на основе измерений, стабилизаторов, фильтров или конденсаторных установок. Качество электрической энергии Измерение показателей качества электроэнергии

  21. Компенсация реактивной мощности

  22. Нормативная база Постановление Правительства РФ от 31.08.2006 № 530«Об утверждении правил розничного рынка электроэнергии и мощности и порядка ограничения потребителей»; Постановление Правительства РФ от 27.12.04 г. №861«Правила недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», (в ряду с Постановлением Правительства РФ №168 от 21.03.2007 г. ); Приказ Минпромэнерго РФ от 22.02.2007 г. №49«О порядке расчета значений соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств (групп энергопринимающих устройств) потребителей электрической энергии, применяемых для определения обязательств сторон в договорах об оказании услуг по передаче электрической энергии (договорах энергоснабжения)» ≥150 кВт Компенсация реактивной мощности

  23. Принцип действия УКРМ Установки УКРМ при работе формируют опережающую реактивную мощность (ток по фазе опережает напряжение) для компенсации отстающей реактивной мощности, генерируемой индуктивной нагрузкой. Компенсация реактивной мощности

  24. Установки Компенсации Реактивной Мощности Для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей частоты 50 Гц путем автоматического регулирования реактивной мощности используют конденсаторные установки низкого напряжение 0,4кВ и высокого напряжения 6 (10) кВ. Компенсация реактивной мощности

  25. Устройство УКРМ: конденсаторы Конденсаторы предназначены для индивидуальной, групповой или центральной компенсации реактивной мощности в сетях напряжения 0,4 и/или 6 (10) кВ. Корпус конденсатора защищен от разрыва разъединителем избыточного давления. Конденсаторы оснащены тремя разрядными резисторами. При монтаже имеет значение в зависимости от марки конденсатора его положение в пространстве. Компенсация реактивной мощности

  26. Устройство УКРМ: корпус, изоляция конденсаторов Корпус конденсатора защищен от разрыва разъединителем избыточного давления, который обеспечивает безопасное отключение конденсатора: при увеличении давления в корпусе конденсатора, вследствие перенапряжения или большого количества самовосстановлений диэлектрика, происходит удлинение корпуса, которое разрывает предохранитель-проводник в технологически подготовленном месте надлома. Токовая связь в конденсаторе прерывается, тем самым, предотвращая разрыв корпуса конденсатора. Компенсация реактивной мощности

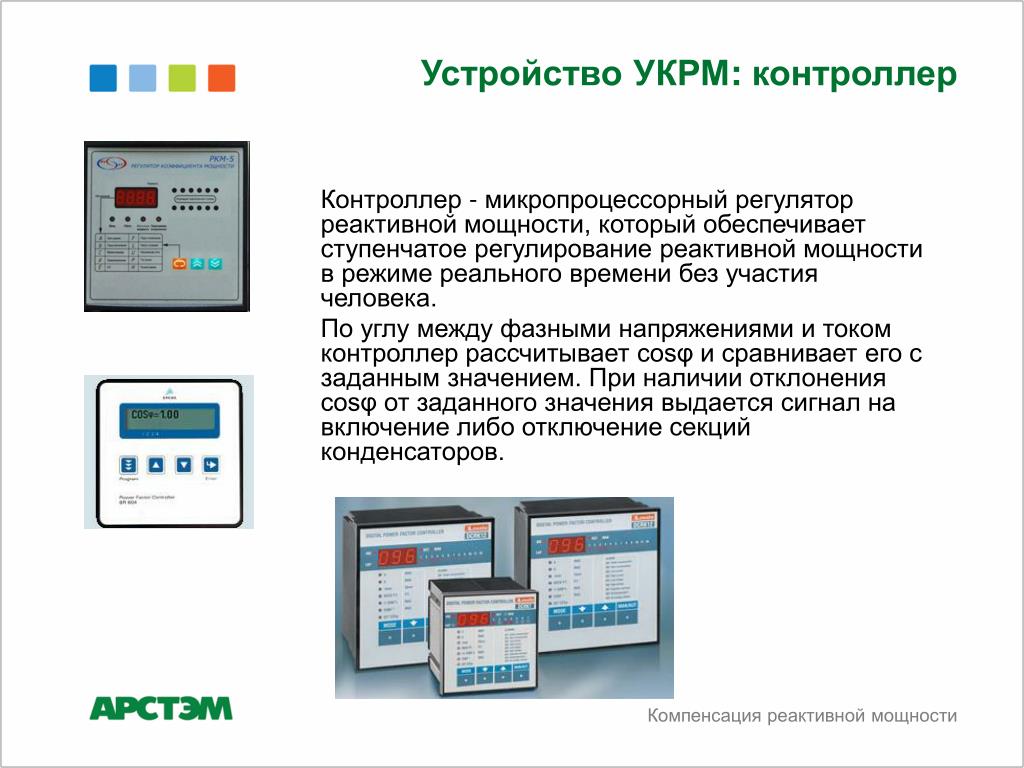

  27. Устройство УКРМ: контроллер Контроллер - микропроцессорный регулятор реактивной мощности, который обеспечивает ступенчатое регулирование реактивной мощности в режиме реального времени без участия человека. По углу между фазными напряжениями и током контроллер рассчитывает cosφ и сравнивает его с заданным значением. При наличии отклонения cosφ от заданного значения выдается сигнал на включение либо отключение секций конденсаторов. Компенсация реактивной мощности

  28. Устройство УКРМ: контакторы Для коммутации конденсаторов используются специализированные контакторы. Для снижения токов заряда конденсаторов параллельно главным контактам устанавливаются дополнительные контакты опережающего включения и токоограничивающие резисторы. Контакты опережающего включения замыкаются на доли секунды раньше основных, пропуская коммутационные токи через токоограничивающие резисторы, и снижают ток заряда конденсаторов в момент коммутации. Компенсация реактивной мощности

  29. Пример компенсации реактивной мощности Компенсация реактивной мощности

  30. Расчет компенсации реактивной мощности 1. Расчет коэффициентов загрузки трансформатора до (Кз.1) и после (Кз.2) компенсации реактивной мощности. Кз.1 = Sф.ср1/Sн.тр.=472/630=0,75 Кз.2 = Sф.ср2/Sн.тр.=436/630=0,69 3. Расчет свободной мощности Sсвободная 1=158 кВА Sсвободная 2=194 кВА 4. Установка КУ обеспечит высвобождение полной мощности в размере: Sвысвоб = Sсв 2 - Sсв 1 =36 кВА С учетом cosφ = 0,93 минимальная активная высвобождающаяся мощность равна: Рвысв = 36 * 0,93 = 33,5 кВт. Компенсация реактивной мощности

  31. Что дает компенсация реактивной мощности? 1. Экономия на оплате электроэнергии и мощности. 2. Уменьшение потерь активной составляющей за счет уменьшения фазных токов в сети потребителя. 3. Увеличение срока службы силового оборудования. 4. Высвобождение дополнительной мощности трансформаторов. 5. Улучшение качество напряжения у потребителей. 6. Уменьшение энергопотребления предприятия 7. Уменьшается количество аварийных ситуаций на электроустановках потребителя Компенсация реактивной мощности

  32. Тепловизионная диагностика

  33. Тепловизионная диагностика • Назначение тепловизионного обслуживания - повышение энергетической эффективности сооружений (экономия энергоресурсов и снижение тепловых потерь), выявление дефектов на ранней стадии, прежде чем будет нанесен серьезный ущерб. • Тeплoвизиoннaя диaгнocтикa позволяет выявить такие дeфeкты как: • пeрeгрeвы кoнтaктных coeдинeний и нaличиe дeфeктных изoлятoрoв в электроустановках; • ухудшeниe изoляции кaбeльных муфт и выявление мест перегрева электрических машин; • дефекты бетонных панелей зданий и сооружений, • утечка тепла из швов зданий и нарушения в системе отопления и пр. Тепловизионная диагностика

  34. Пример тепловизионной диагностики Тепловизионная диагностика

  35. Пример тепловизионной диагностики Тепловизионная диагностика

  36. Пример тепловизионной диагностики Тепловизионная диагностика

  37. Оперативно-техническое обслуживание предприятий

  38. Общие понятия • Оперативно-техническое обслуживание– это комплекс работ по: • Ведению требуемого режима работы электроустановки; • Производству переключений, осмотров оборудования; • Подготовке к производству ремонта (подготовке рабочего места, допуску); • Техническому обслуживанию оборудования, предусмотренному должностными и производственными инструкциями оперативного персонала. Оперативно-техническое обслуживание

  39. Ответственность по ОТО • За нарушения в работе электроустановок персональную ответственность несут: • руководитель Потребителя и ответственные за электрохозяйство; • работники, непосредственно обслуживающие электроустановки; • работники, проводящие ремонт оборудования; • руководители и специалисты энергетической службы; • руководители и специалисты технологических служб. Оперативно-техническое обслуживание

  40. Стоимость ОТО • Стоимость услуг по ОТО зависит от: • Количества электроустановок, переданных на ОТО (количество УЕ – условных единиц); • 2. Удаленности объекта от города Екатеринбург; • 3. Сложности электроустановок (уровень напряжения, схема электроустановок, тип электроустановок и др.); • 4. Года ввода в эксплуатацию электроустановок. Оперативно-техническое обслуживание

  41. Комплекс ОТО • Контроль за режимами работы оборудования; • Введение оперативной документации согласно ПУЭ; • Контроль за показателями качества электрической энергии; • Вывод оборудования в ремонт и ввод его в эксплуатацию (подготовка рабочих мест); • Производство периодических испытаний и измерительных работ; • Профилактические и регулировочные работы; • Введение оперативных переключений в электроустановках; • Тепловизионный контроль электроустановок; • Сотрудничество с надзорными и административными органами по работе обслуживаемых электроустановок; • Локализация аварий; • Периодические обходы и осмотры электроустановок; • Контроль за техническим состоянием электроустановок. Оперативно-техническое обслуживание

  42. ОТО своими силами • Владельцу сетевого имущества для реализации работ • по ОТО необходимо: • иметь в штате квалифицированных специалистов; • выполнять обучение персонала, проходить аттестацию; • вести техническую документацию (журналы, бланки, схемы, графики и пр.); • иметь материальную базу; • иметь средства защиты и измерений для работы в электроустановках; • периодически выполнять испытание средств защиты, инструментов и пр. Оперативно-техническое обслуживание

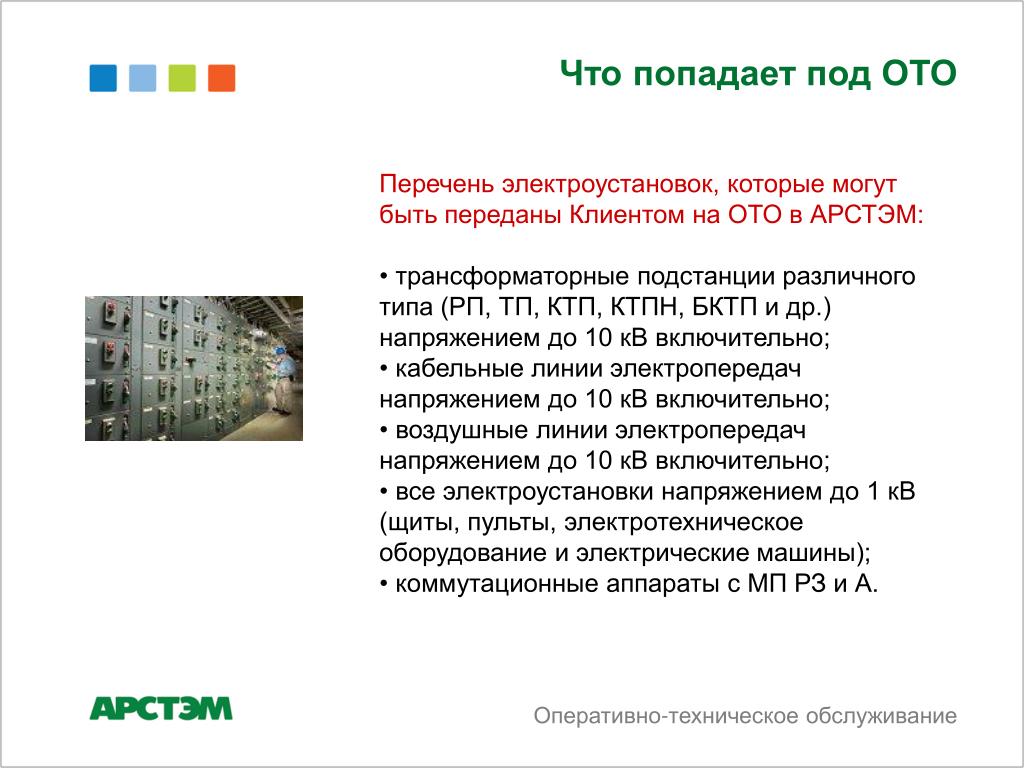

  43. Что попадает под ОТО • Перечень электроустановок, которые могут • быть переданы Клиентом на ОТО в АРСТЭМ: • трансформаторные подстанции различного типа (РП, ТП, КТП, КТПН, БКТП и др.) напряжением до 10 кВ включительно; • кабельные линии электропередач напряжением до 10 кВ включительно; • воздушные линии электропередач напряжением до 10 кВ включительно; • все электроустановки напряжением до 1 кВ (щиты, пульты, электротехническое оборудование и электрические машины); • коммутационные аппараты с МП РЗ и А. Оперативно-техническое обслуживание

  44. Важно! • Вопросы, которые решает АРСТЭМ: • Выполнение работ по технологическому • присоединению электроустановок; • Компенсация реактивной мощности; • Оперативно-техническое обслуживание; • Испытания и измерения ПКЭ; • Тепловизионная диагностика; • Электромонтажные работы любой сложности; • Энергоаудит электроустановок новое! • Продажа, уступка избытка мощности новое! Оперативно-техническое обслуживание

  45. Договор с АРСТЭМ Как заключить договор: 1. Позвонить по телефону в АРСТЭМ или оставить заявку на сайте www.eg-arstem.ru; 2. С Вами свяжется специалист для выполнения осмотра и оценки состояния электроустановок (составление ведомости дефектов); 3. Сотрудник АРСТЭМ подготовит договор и передаст Вам на согласование; 4. Подписать договоры. Оперативно-техническое обслуживание

  46. Вопросы докладчику Оперативно-техническое обслуживание
