모바일 전광판

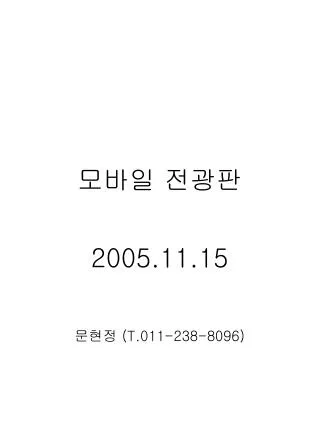

1. 모바일 전광판 2005.11.15 문현정 (T.011-238-8096)

2. 개요 • 모바일 전광판은 휴대폰의 화면의 깜박거림을 이용해서 • 약간 어두운 곳등에서 이벤트용으로 글, 또는 이미지를 표시한다 • 방법은 휴대폰을 좌우로 흔들때 비트맵폰트를 좌,우에서 각각 뿌려주는 방식으로 한다

3. 현재 나와있는 제품 • 주로 하드웨어 제품 • 노키아에서 내장형 1개 모델이 나와있음 • Sundata.co.kr 에서 휴대폰 데이터 연결장치를 통해 발광하는 제품을 내놓음  하드웨어를 쓰지 않는 프로그램 개발을 하려함

4. 모바일 전광판 원리(센서를 이용하지 않는경우) • 60회좌우왕복시 28.xx초 소요 • 평균 좌우 왕복시간 0.5초 • 1회 이동시간 0.24초 • 평균거리 50cm • 폰트를 좌에서 한줄씩 읽어서 표시 1회 • 다시 폰트를 우에서 읽어서 표시 1회 • 이 과정을 반복 (0.24초 이내)

5. 안 녕 좌우로 흔들때 휴대폰 액정에서 세로로 한 줄이 시간차를 두고 점멸를 반복함

6. 원래 폰트 • 16x 16폰트의 경우 5글자는 80라인으로 구성 • 만들어진 글자 왼쪽부터 한 열씩 잘라내서 화면에 시간 순차적으로 표시함

7. 발광되는 순서에 따라 그림을 뒤집어서 bmp파일로 만들어져서 저장 5자인 경우 단색인 경우 5 x 16bit(2byte) x 16 = 160 byte 필요 컬러인 경우 color Depth를 곱함. 실제 휴대폰에 저장시

8. 10 16 16 10 총 52열로 구성을 하고 좌우 10열은 여백임 52열 이동시간이 0.25초이므로 0.0048초에 한 열을 보여주면 됨 개인의 평균 흔드는 시간은 일정하므로 본인에 맞게 셋팅을 휴대폰 내부에서 할 수 있도록 하면 됨. 속도가 느린 사람의 경우 0.3초라고 하면 0.0057초에 한번씩 점등

9. 데이터포맷 • 글자 그림 모두 bmp 파일 (사이즈 n x 16) 로 미리 만들어서 다운받는 방법 • 애니메이션 효과는 순차적인 bmp파일들의 연결로 가능 (1회 이동시에 0.25초면 1초에 4회의 frame효과)

10. 응용가능한 것 • 신년초에 중국등지에서 용이나 돼지 등의 움직이는 그림을 다운 받아 가족앞에서 휴대폰을 움직여 재미있는 효과 유발

11. 개발 순서 • N x 16 비트맵을 정해놓고 • 휴대폰을 좌우로 흔들때, 글이나 그림을 인식할 만한 밝기와 응답속도가 나오는지 여부 체크 • 다양한 높낮이의 그림파일에 대해 휴대폰 액정 화면에 맞게 자동 조정되는 프로그램 개발 • 휴대폰에 추가로 장착또는 탑재되는 기기를 응용한 다음 상품개발 여부 토론
