Aparate magnetoelectrice

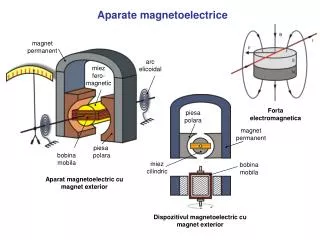

1. Forta electromagnetica Aparate magnetoelectrice magnet permanent arc elicoidal miez fero- magnetic piesa polara magnet permanent piesa polara bobina mobila miez cilindric bobina mobila Aparat magnetoelectric cu magnet exterior Dispozitivul magnetoelectric cu magnet exterior

2. Dispozitive cu magneti permanenti de forme simple cilindru exterior F N S piesa polara F bobina mobila magnet permanent Sunt magnetic Distributia radiala a campului magnetic in intrefier Dispozitiv cu magnet interior S N S N S N S N

3. magnet permanent cilindru de inchidere bobina fixa magnet permanent magnet permanent miez oval Logometru cu magnet exterior Bobine in unghi mic Bobine in T Logometru cu magnet interior cilindru metalic Aparat magnetoelectric cu magnet mobil ecran de protectie

4. Aparate feromagnetice La aparatele feromagnetice cuplul activ este un rezultat al interacţiunii câmpului magnetic al bobinei cu cel al plăcutelor feromagnetice. • cu atracţie, la care piesa feromagnetica este atrasa spre interiorul bobinei; • cu repulsie, la care cele doua piese feromagnetice se resping intre ele; • cu atracţie-repulsie, la care acţionarea intr-un sens a părţii mobile se realizează prin exercitarea de forte intre plăcutele feromagnetice, atât de atracţie cat si de respingere.

5. bobina plata placuta feromagnetica dispozitiv de amortizare Aparat feromagnetic cu atracţie Aparatul feromagnetic cu atracţie

6. plăcuţă fixa bobină plăcuţă mobila Aparat feromagnetic cu repulsie Aparatul feromagnetic cu repulsie

7. bobină fixă plăcuţa mobilă plăcuţa fixă centrală plăcuţa fixă laterală plăcuţa mobilă Aparat feromagnetic cu repulsie Aparatul feromagnetic cu atracţie-repulsie

8. in curent alternativ in curent continuu B B B2 B1 I IM H[I] H[I] I I t t Influienta histerezisului Influenta histerezisului si campurilor exterioare asupra indicaţiilor aparatului

9. B2 B1 BEXT Construcţie astatica ecran feromagnetic dispozitiv de măsura Dispozitiv cu ecran Influenta histerezisului si campurilor exterioare asupra indicaţiilor aparatului

10. bobina fixă bobina mobilă câmp radial câmp axial Aparate elctrodinamice

11. miez feromagnetic bobina fixa bobina fixa miez feromagnetic cilindric bobina mobila Aparate ferodinamice

12. armatura mobila armatura metalica fixa U ecran electrostatic armatura metalica fixa U armatura mobila Electrometru Aparate electrostatice

13. miez feromagnetic ax disc de aluminiu bobina de tensiune magnet permanent bobina de curent miez feromagnetic Contor de inductie monofazat Aparate de inducţie

14. 1 2 3 4 I, Ø Øi Ø des Øi Ø Ø cres Ø It It It Ø It Øi Øi Ø cres Ø Ø des S S N N N N S S I I I I v v v v t It, Ø indus I, Ø inductor Stabilirea sensului curenţilor induşi

15. Ø1 Ø1 I2 I2 I1 I1 F F F Ø2 Mmed Realizarea cuplului activ

16. Mmed I I F delimitare sector ingust magnet permanent B Realizarea cuplului rezistent
