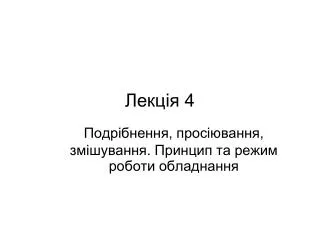

  1. Лекція 4 Подрібнення, просіювання, змішування. Принцип та режим роботи обладнання

  2. План 1.Загальні поняття про машини та апарати. 2.Процес подрібнення. Характеристика. 3.Обладнання для подрібнення. 4.Процес просіювання. Обладнання для просіювання. 5.Процес змішування. Обладнання для змішування. 6.Тверді лікарські форми. Порошки. Збори.

  3. Подрібнення - це процес зменшення розміру частинок матеріалу шляхом механічної дії. Подрібнення дозволяє: - збільшити питому поверхню речовин, - збільшити їх вільну поверхневу енергію, - значно підвищити швидкість хімічних і дифузійних процесів, - посилити фармакологічну активність речовин.

  4. Подрібнення характеризується умовним індексом -ступенем подрібнення речовини - це відношення діаметру кусків матеріалу до подрібнення(D) до діаметру частинок подрібненого матеріалу(d). і = D/d Види дроблення в залежності від ступеня подрібнення: • Велике (крупне) - в 2-6 разів; • Середнє - в 6-10 разів; • Дрібне – в10-50 разів; • Тонке – в 50-100 разів; • Надтонке (колоїдне) – в 100-10000 разів.

  5. За способом подрібнення: ріжучі, стираючі, роздавлюючі, ударно-відцентрові, - ударні За ступенем подрібнення: 1.дробарки великого, середнього, дрібного дроблення; 2. млини тонкого, колоїдного подрібнення. Класифікація обладнання для подрібнення:

  6. За характером робочого інструменту: • дискові, • кульові, • роторні, • молоткові, • вальцеві і ін.

  7. Вимоги до проведення процесу подрібнення: • ЛР при подрібненні повинні зберігати незмінними свій склад і фармакологічні властивості; • Періодично видаляти достатньо подрібнені частинки із сфери помолу; • Запобігати пилоутворенню (герметичні корпуси); • Відповідна вологість матеріалу; • Використання послідовно з’єднаних дробарно-розмелювальних машин.

  8. Вибір машини для подрібнення зумовлюється: • розмірами вихідного матеріалу і кінцевого продукту; • загальною кількістю матеріалу, який подрібнюється; • фізико-хімічними властивостями подрібненого матеріалу.

  9. РІЖУЧІ МАШИНИ -використовуються для подрібнення ЛРС, яка має структуру волокна. Траворізки-соломорізки(трава, стебла, ЛРС). Коренерізки із гільйотинними ножами - для подрібнення кореневища, кори. Барабанні соломорізки – для подрібнення сухої ЛРС. Ножовий млин - для подрібнення об'ємних і м'яких матеріалів Механізовані м'ясорубки (волчки) – для свіжої ЛРС, тваринної сировини СТИРАЮЧІ І РОЗДАВЛЮЮЧІ МАШИНИ, що використовуються для подрібнення твердих тіл: Вальцеві дробарки; Бігуни; Жорнові млини; Дискові дробарки (ексцельсіор).

  10. Ексцельсіор (дискова дробарка) Вальцева дробарка ОБЛАДНАННЯ ДЛЯ ПОДРІБНЕННЯ СИРОВИНИ

  11. а) дискова б) барабанна ОБЛАДНАННЯ ДЛЯ ПОДРІБНЕННЯ ЛІКАРСЬКОЇ РОСЛИННОЇ СИРОВИНИТраворізки

  12. Ударно-відцентрові млини: • Молоткова дробарка; • Дисмембратор; • Дезінтегратор.

  13. Дробарки

  14. Щокова дробарка

  15. 1-ротор; 2-молоток; 3-корпус; 4-броньові плити. МОЛОТКОВА ДРОБАРКА

  16. 1,2-диски; 3,7-вали; 4,6-шківи; 5-розвантажувальна лійка; 8-завантажувальна лійка; 9-штифти -пальці Будова дезінтегратора

  17. 1-рухомий диск; 2-пальці рухомого диска; 3-нерухомий диск 4-пальці нерухомого диску 5-завантажувальний бункер 7-корпус дисмембратора; 8-магнітний сепаратор Будова дисмембратора

  18. Машини для тонкого подрібнення: Барабанні млини: Кульові, Стержневі, Млини самопомолу. Млини безперервної дії; Млини періодичної дії. Машини для надтонкого подрібнення: Вібраційні млини; Струменеві млини; Колоїдні млини: Роторно-пульсаційний апарат(РПА), Роторно-бильний млин, Віброкавітаційний млин, Конусний млин.

  19. Млини Елементи машин для подрібнення

  20. Кульовий млин

  21. Кульовий млин • Переваги • Подрібнення продукту з високою густиною частинок • Елементи для подрібнення не зношуються

  22. ОБЛАДНАННЯ ДЛЯ КОЛОЇДНОГО ПОДРІБНЕННЯ- Колоїдний млин • Вихідний розмір продукту – до 5 мм. Після подрібнення – 100мкм

  23. Вібраційна та струменева млини

  24. Процес просіювання(сортування, ситова класифікація, грохотіння) – відділення більш крупних або більш дрібних частинок від основної маси, розділення сипучих матеріалів на окремі фракції, що відрізняються формою і розміром. Фактори, які впливають на процес просіювання: • Форма і розміри отворів сита; • Товщина шару матеріалу на ситі; • Вологість матеріалу; • Швидкість руху матеріалу на ситі, • Характер руху і довжина шляху матеріалу; • Швидкість просіювання.

  25. Класифікація сит за способом виготовлення : • плетені — шляхом переплетення. Вони легко витягуються, зсуваються нитки, не міцні, хоч і дешеві. • штамповані – шляхом пробивання металічних пластин. Дуже міцні, але мають досить великі отвори. • колосникові — поєднання металічних фасонних пластин. Дуже міцні, але мають низьку продуктивність

  26. Сита

  27. Змішування використовується для досягнення однорідності сумішей. Класифікація змішувачів: • обертовими лопатями, • з обертовим корпусом, • циркуляційні, • псевдозрідженого шару, • шнекові.

  28. Будова змішувального барабана

  29. Змішувачі з обертовим корпусом

  30. Дякую за увагу!
