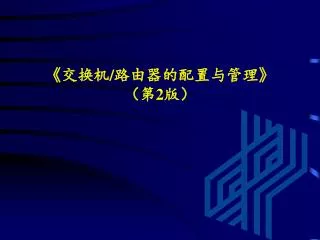

《 交换机 / 路由器的配置与管理 》 (第 2 版)

《 交换机 / 路由器的配置与管理 》 (第 2 版). 第 4 章 校园网汇聚层与核心层间的互联. 4.1 配置汇聚层交换机接口地址与路由. 1. 配置综合楼汇聚层交换机.  交换机为华为 3528P, 互联接口为 G1/1, 接口地址为 172.16.1.1/30, 对端地址为 172.16.1.2/30 。  华为交换机配置步骤与配置方法: ( 1) 创建一个 VLAN ( 2) 选中该 VLAN 的虚拟接口,然后在该虚拟接口配置互联接口地址。 ( 3) 将互联接口划分到该 VLAN。 ( 4) 配置默认路由。.

Download Presentation

《 交换机 / 路由器的配置与管理 》 (第 2 版)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 《交换机/路由器的配置与管理》 (第2版)

  2. 第4章 校园网汇聚层与核心层间的互联

  3. 4.1 配置汇聚层交换机接口地址与路由 1. 配置综合楼汇聚层交换机  交换机为华为3528P,互联接口为G1/1,接口地址为172.16.1.1/30,对端地址为172.16.1.2/30。  华为交换机配置步骤与配置方法: (1)创建一个VLAN (2)选中该VLAN的虚拟接口,然后在该虚拟接口配置互联接口地址。 (3)将互联接口划分到该VLAN。 (4)配置默认路由。

  4. 4.1 配置汇聚层交换机接口地址与路由 2. 配置教学楼汇聚层交换机  交换机为Cisco 3550,互联接口为G0/1,接口地址为172.16.1.5/30,对端地址为172.16.1.6/30。 Cisco交换机配置步骤与配置方法: (1)选择用于互联的接口,将其配置为三层端口。 (2)在互联接口上配置接口IP地址。 (3)配置默认路由,将默认路由的下一跳指向互联的对端接口地址。  配置命令参见教材。

  5. 4.1 配置汇聚层交换机接口地址与路由 3. 配置其它幢楼的汇聚层交换机  其它各幢楼的汇聚层交换机的配置方法均相同。只是华为或华三的交换机与Cisco交换机在配置接口地址方面,略有不同。  对于其它各幢楼,只是互联接口地址不相同,默认路由的下一跳地址不相同,其配置命令和配置方法基本相同。

  6. 4.2 配置核心层交换机接口地址与回头路由  核心层交换机与各幢楼的汇聚层交换机互联,因此,需要对每一个用于互联的接口,分别配置接口地址和回头路由。  在本网络工程中,核心层交换机采用华为的S8505,接口地址的配置方法与前面介绍的相同。详细的配置命令和配置步骤参见教材第151页至第153页。

  7. 4.3 配置AB校区间核心层交换机间的互联 A校区的核心交换机为华为S8505,互联接口为G1/1,接口地址为172.16.1.41/30;B校区为Cisco 4506,互联接口为G3/1/10,接口地址为172.16.1.42/30。 1. A校区华为S8505核心交换机的配置  配置内容:配置互联接口的地址和到B校区的静态路由。 2. B校区Cisco 4506核心交换机的配置  配置内容:配置互联接口地址和到A校区的默认路由。

  8. 4.4 配置AC校区间的MPLS VPN互联 A校区与C校区由于相距较远,租用MPLS VPN链路互联。  对于MPLS VPN的配置,由接入服务商负责配置,用户只需在A校区的核心交换机上配置与服务商的互联接口地址和到C校区的静态路由即可。然后再在C校区的核心交换机上配置与服务商的互联接口地址和到A校区的静态路由。  配置命令及配置方法参见教材第154页至第155页。

  9. 4.5 配置防火墙与其他设备间的互联  对于互联接口和路由的配置方法与前面介绍的相同,具体的配置命令和配置步骤参见教材第156页至第157页。
