  1. 96學年度 第一學期 邏輯設計實習 陳偉倫 長庚大學電機系 Sep18 – Jan15

  2. 摘要 • 建立專案 • 設計組合邏輯電路 • 模擬 • 模擬驗證 • 燒錄

  3. 建立專案

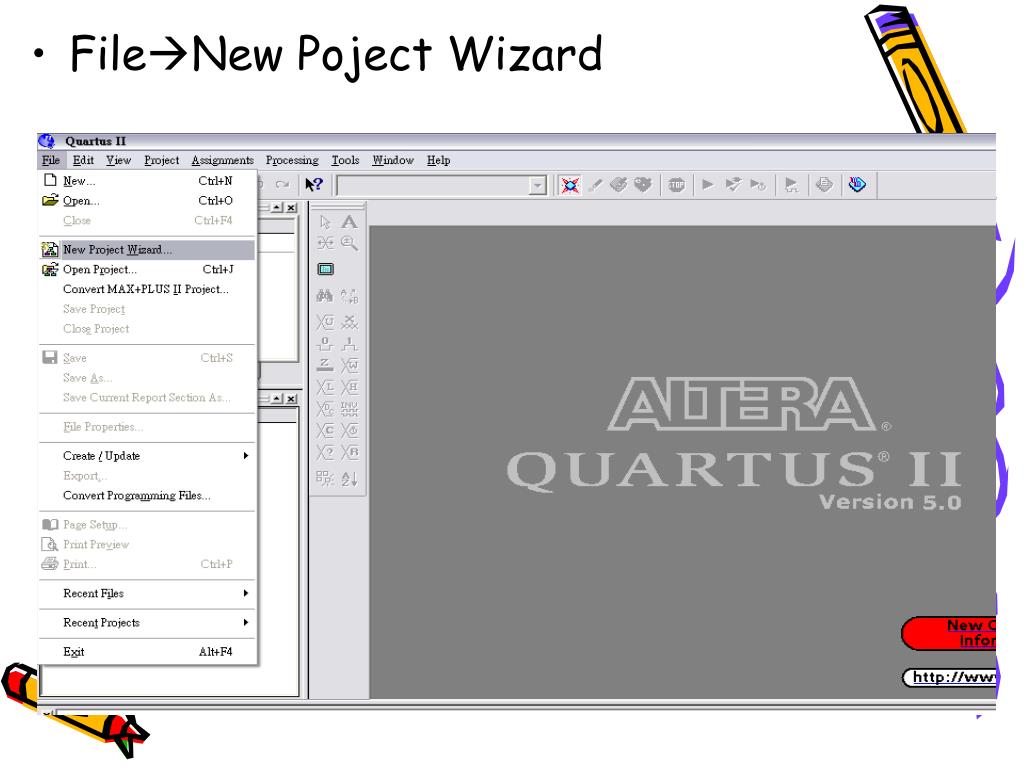

  4. FileNew Poject Wizard

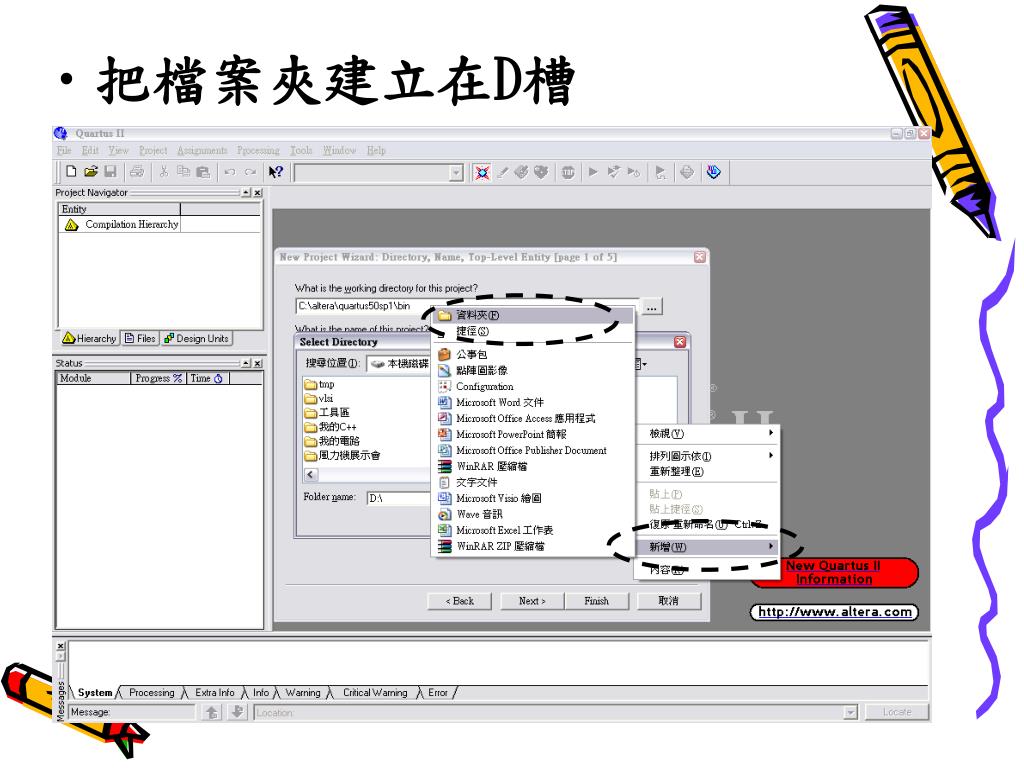

  5. 把檔案夾建立在D槽

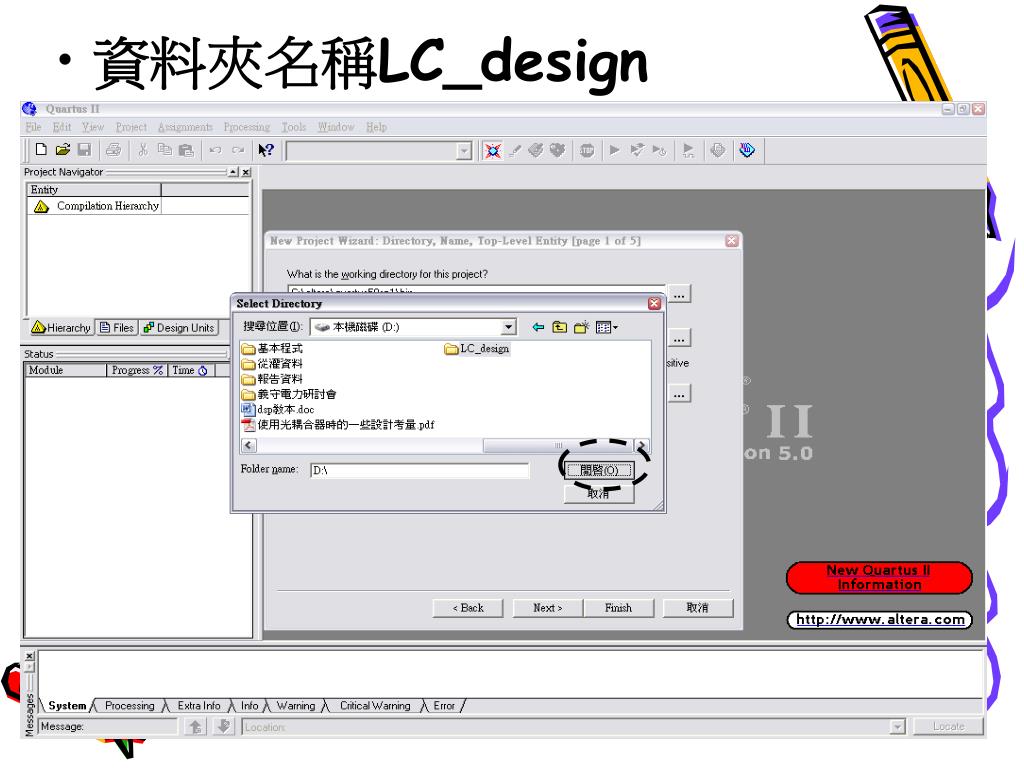

  6. 資料夾名稱LC_design

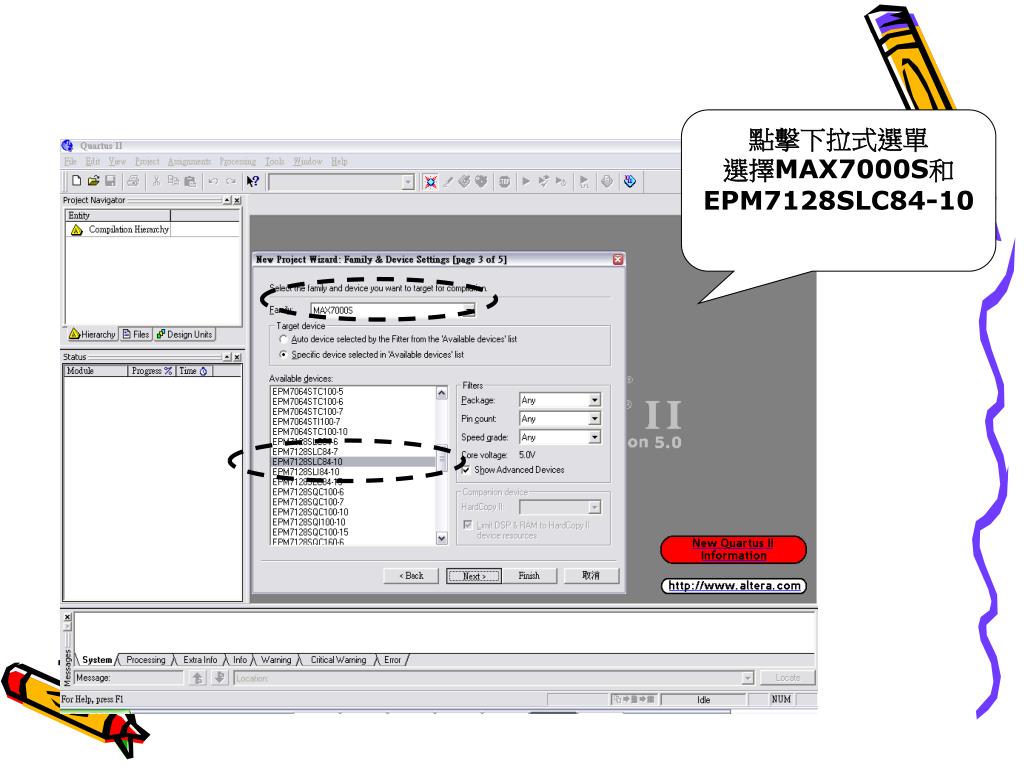

  7. 點擊下拉式選單 選擇MAX7000S和 EPM7128SLC84-10

  8. 設計組合邏輯電路

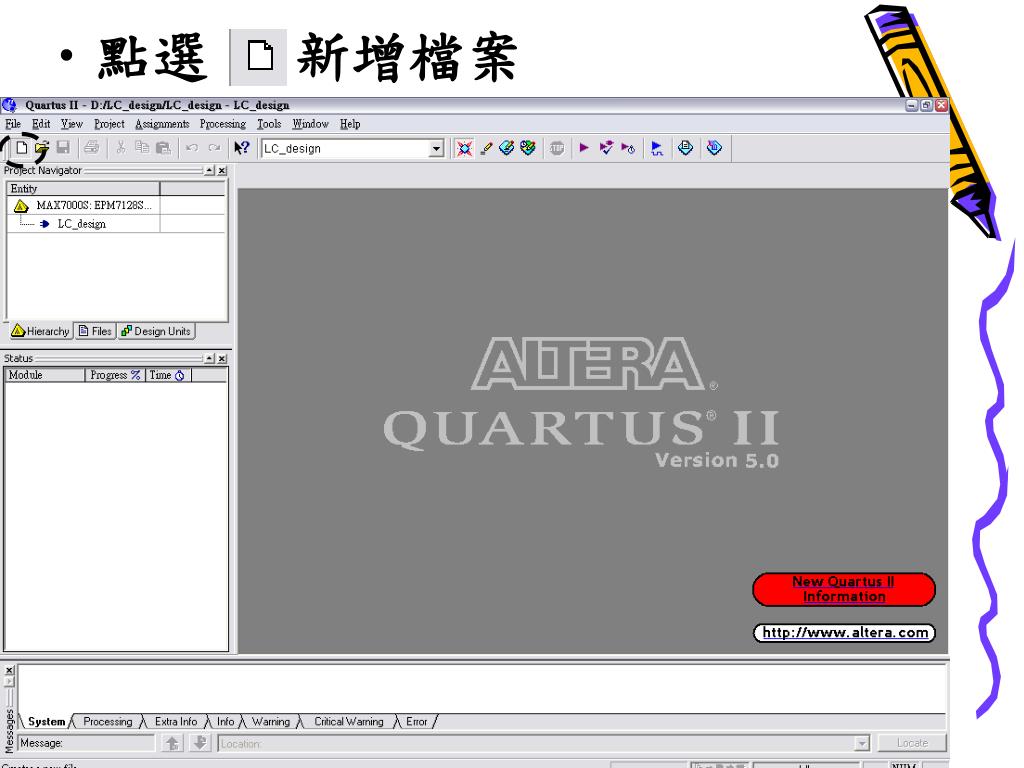

  9. 點選 新增檔案

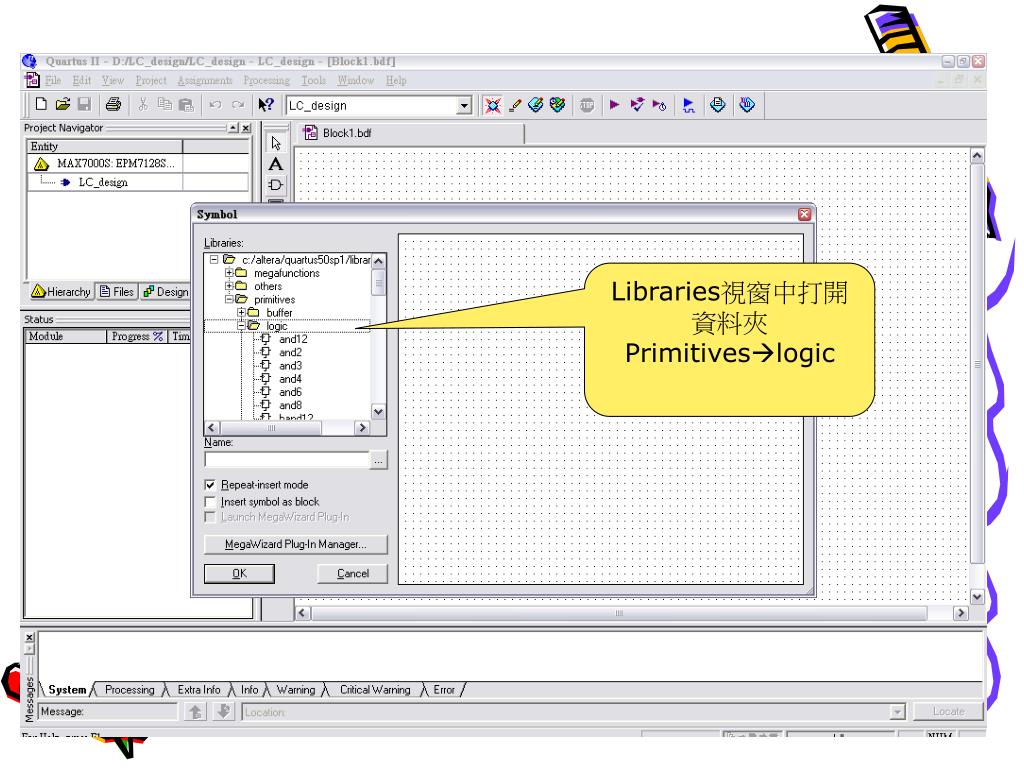

  10. Libraries視窗中打開資料夾Primitiveslogic

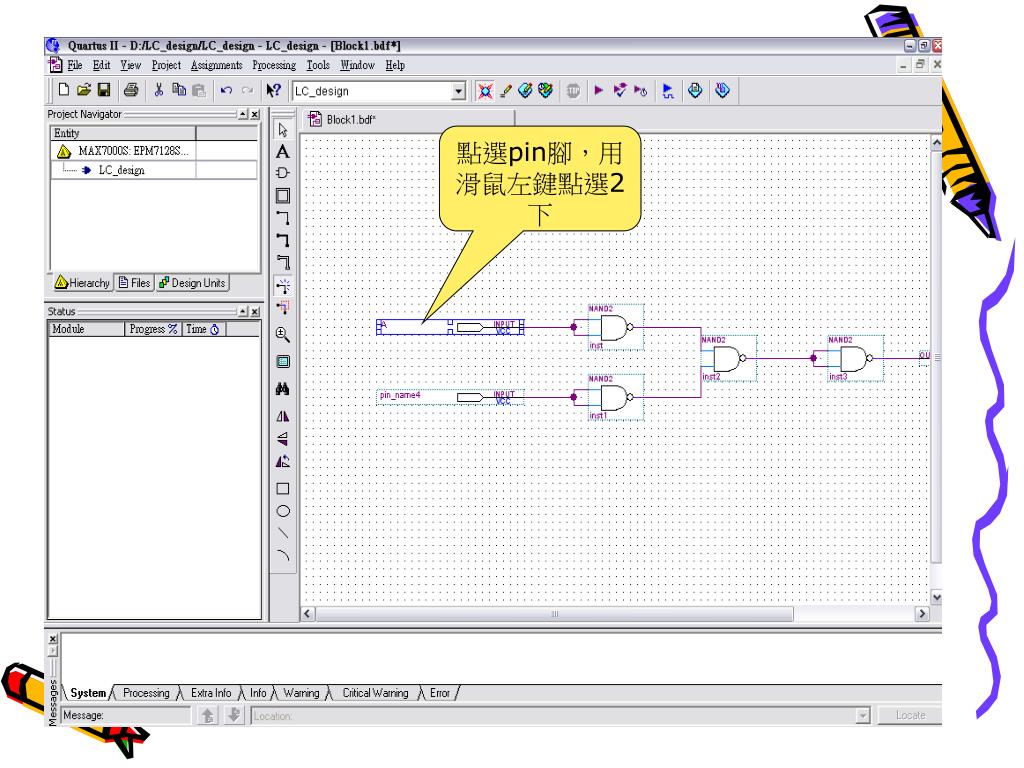

  11. 點選pin腳，用滑鼠左鍵點選2下

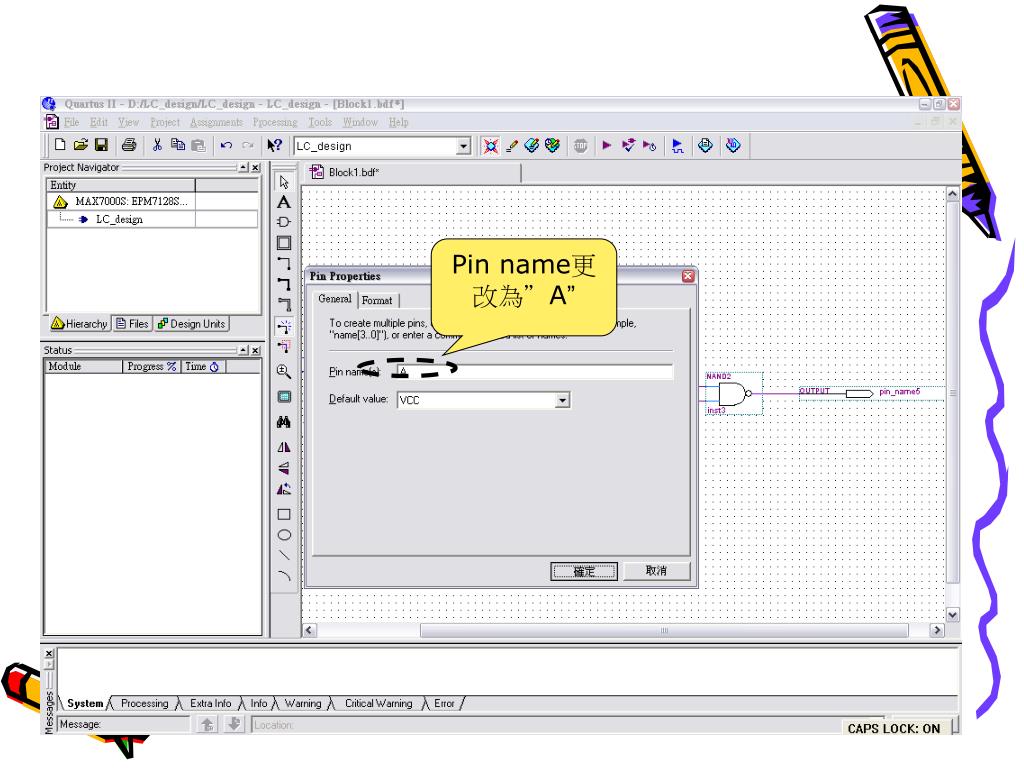

  12. Pin name更改為”A”

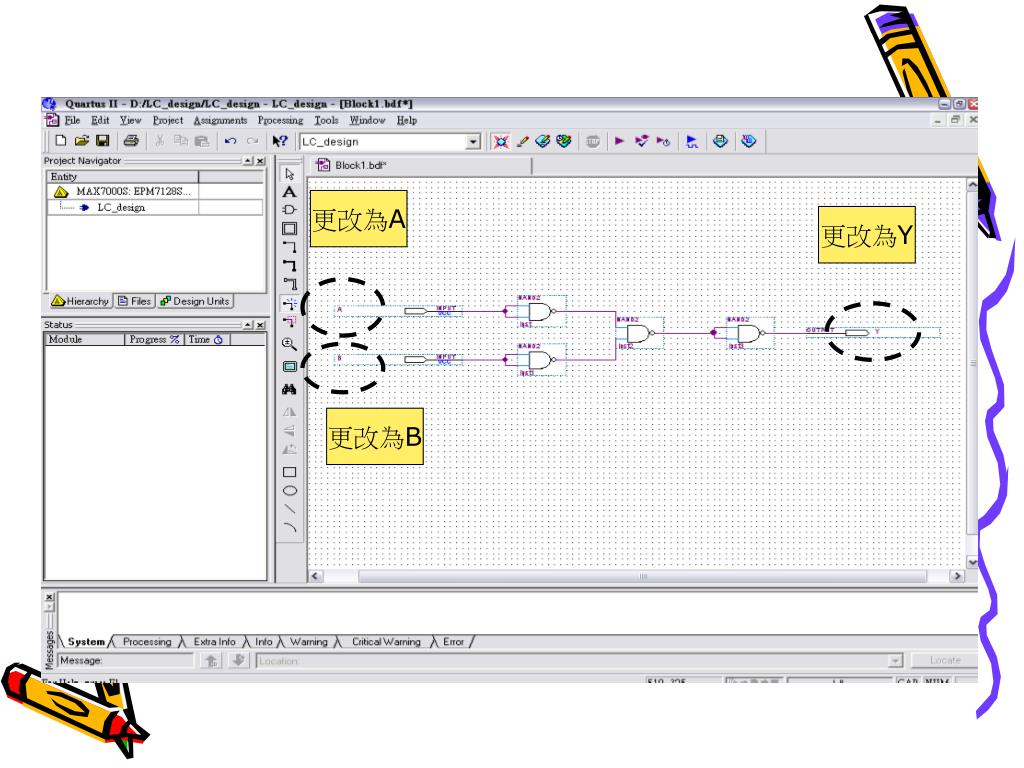

  13. 更改為A 更改為Y 更改為B

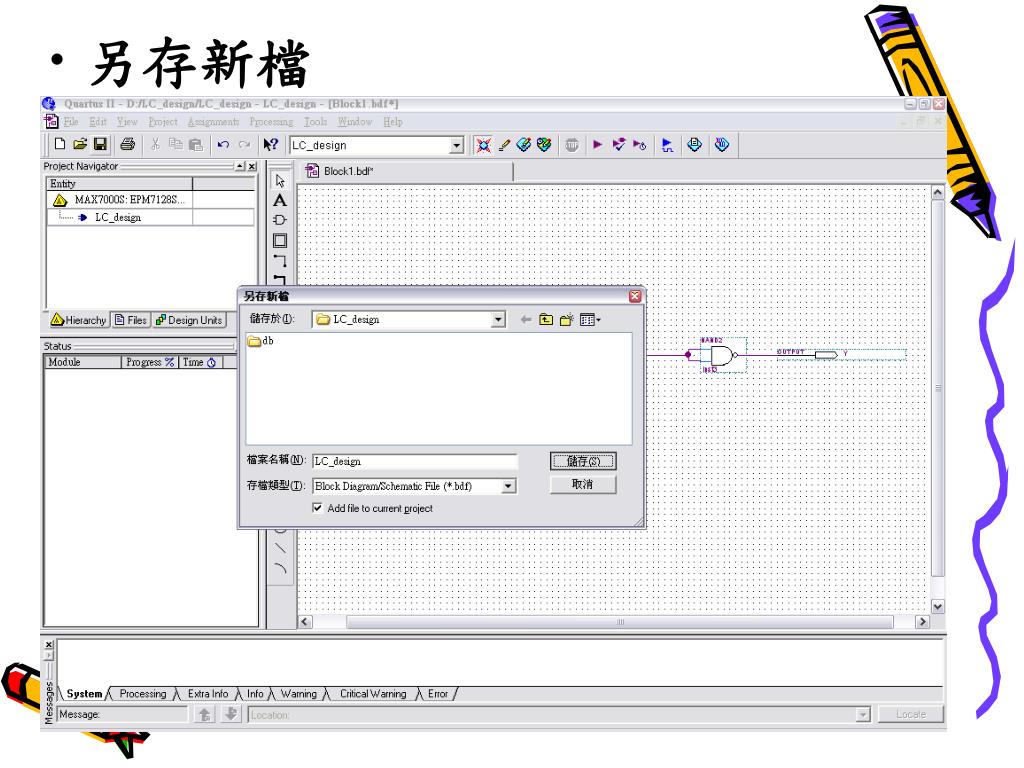

  14. 另存新檔

  15. 模擬

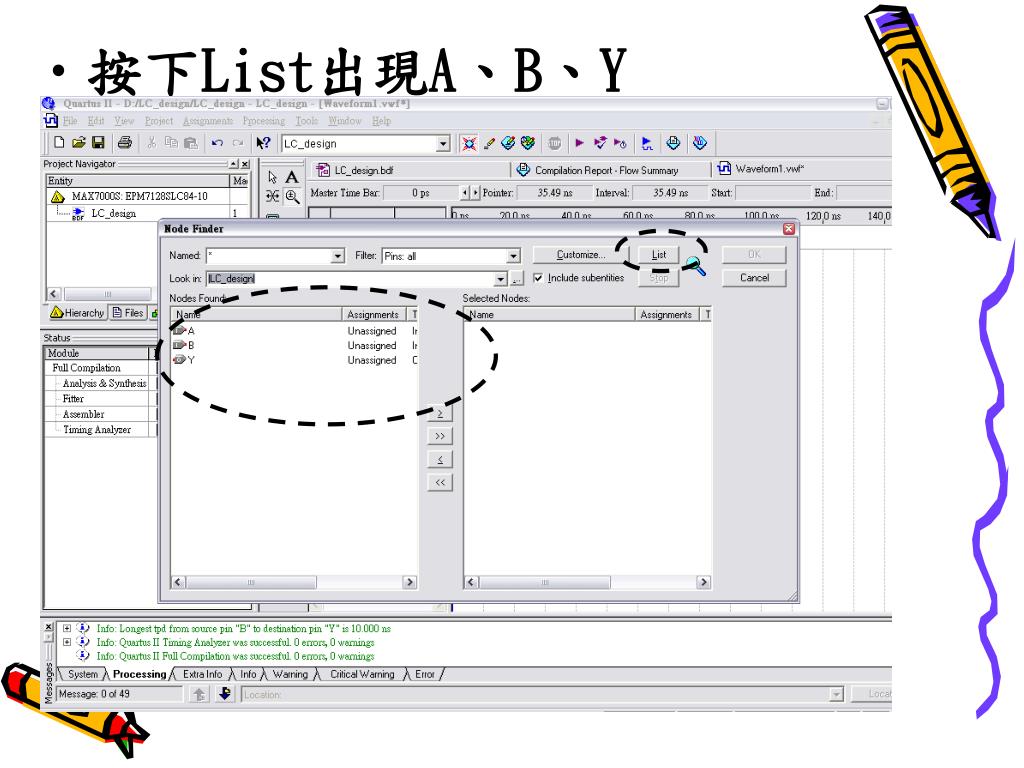

  16. 按下List出現A、B、Y

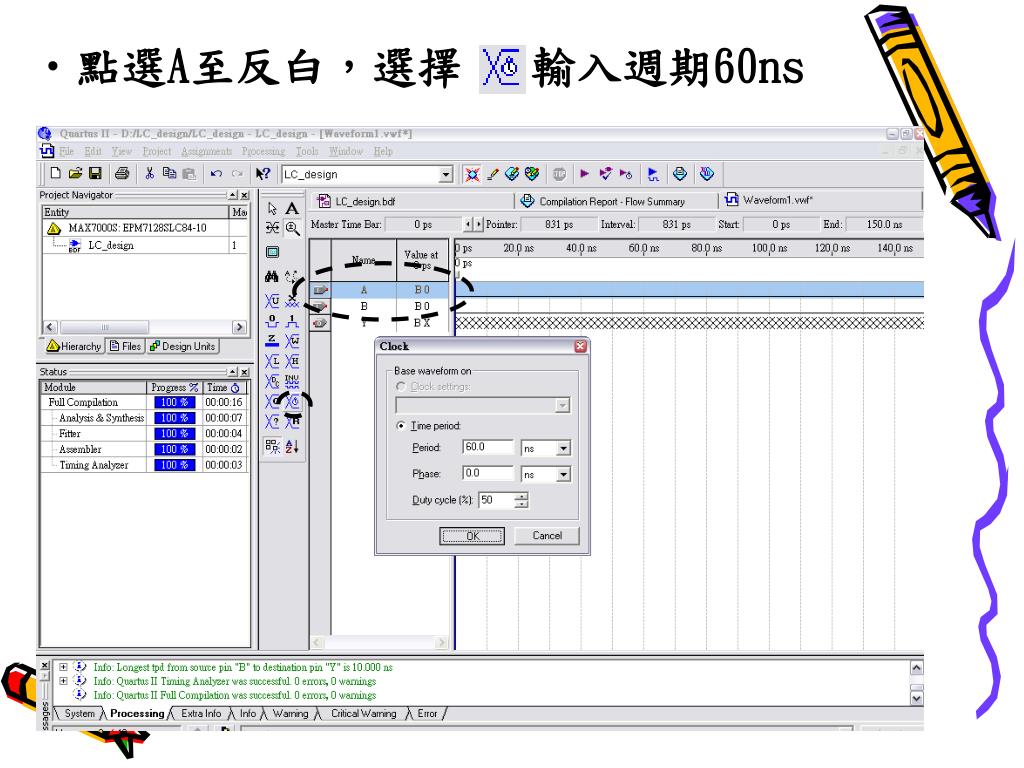

  17. 點選A至反白，選擇 輸入週期60ns

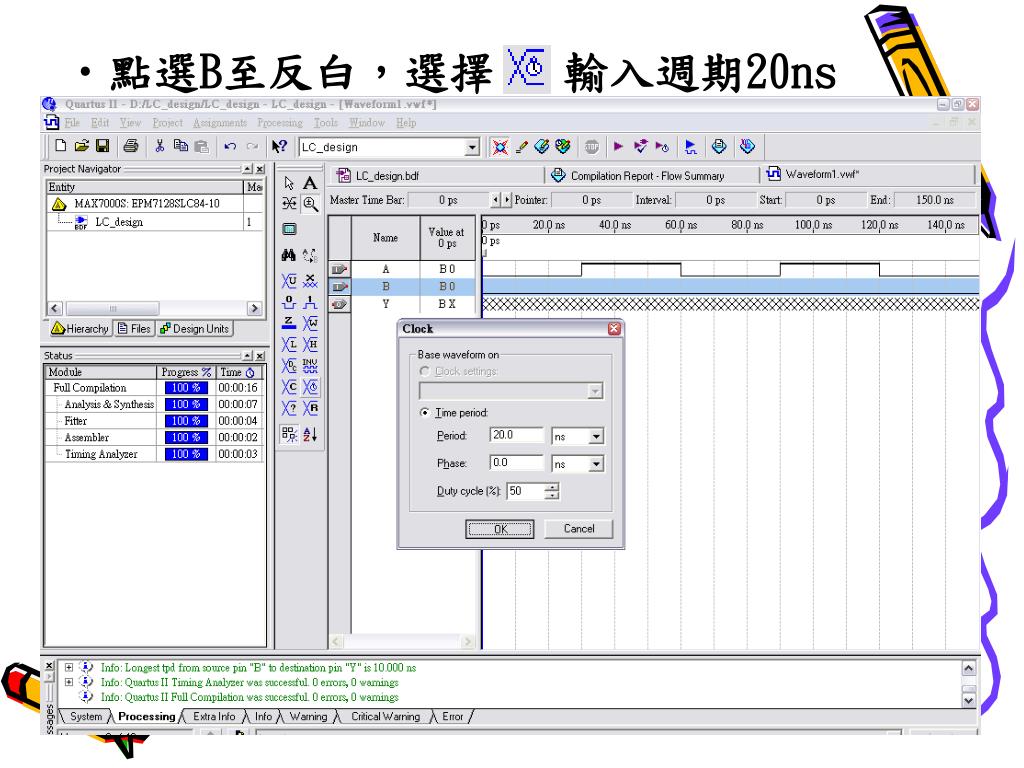

  18. 點選B至反白，選擇 輸入週期20ns
