利用栅格和捕捉画图

1. 第二讲（第二章第二节） 利用栅格和捕捉画图

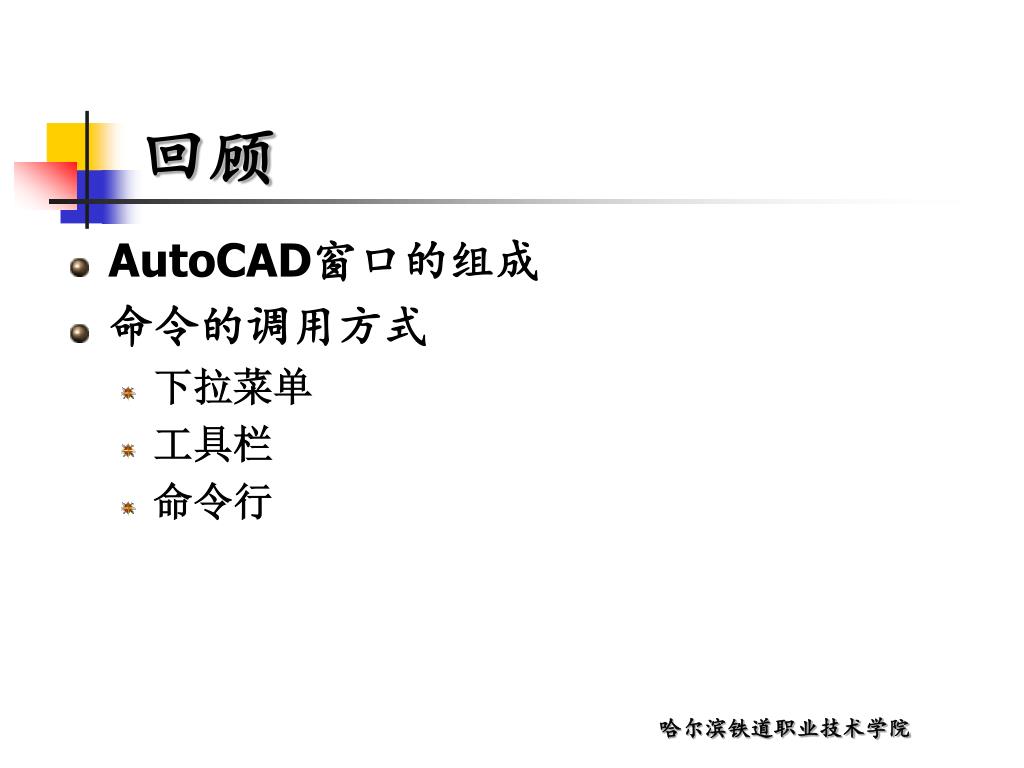

2. 回顾 • AutoCAD窗口的组成 • 命令的调用方式 • 下拉菜单 • 工具栏 • 命令行

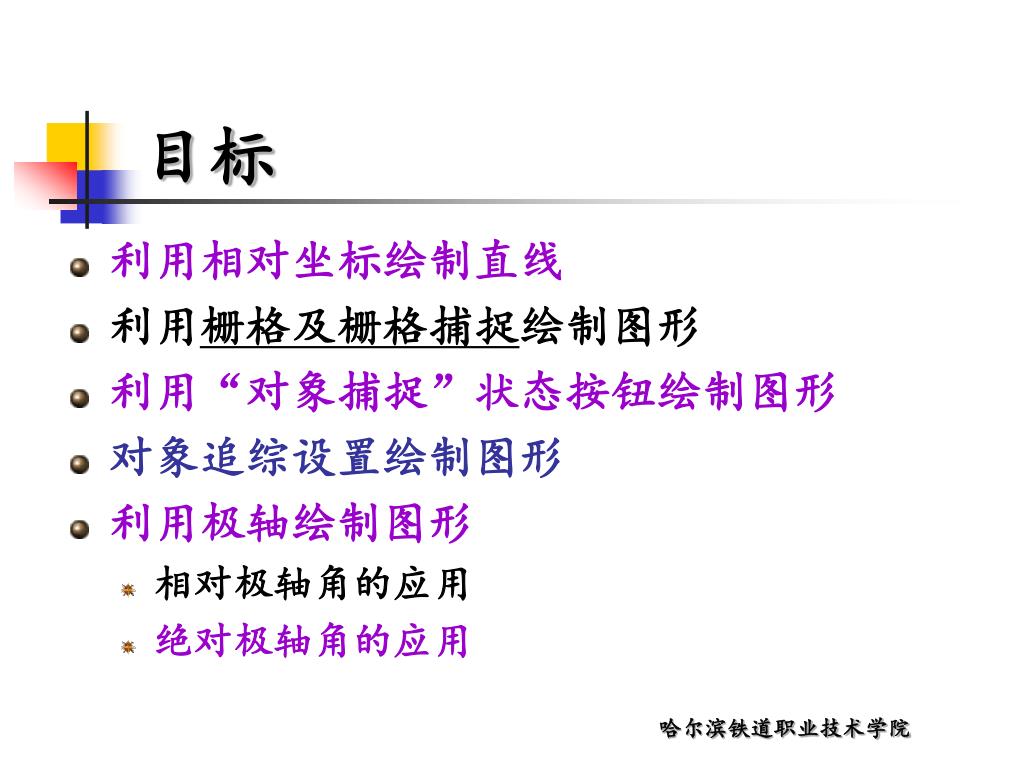

3. 目标 • 利用相对坐标绘制直线 • 利用栅格及栅格捕捉绘制图形 • 利用“对象捕捉”状态按钮绘制图形 • 对象追综设置绘制图形 • 利用极轴绘制图形 • 相对极轴角的应用 • 绝对极轴角的应用

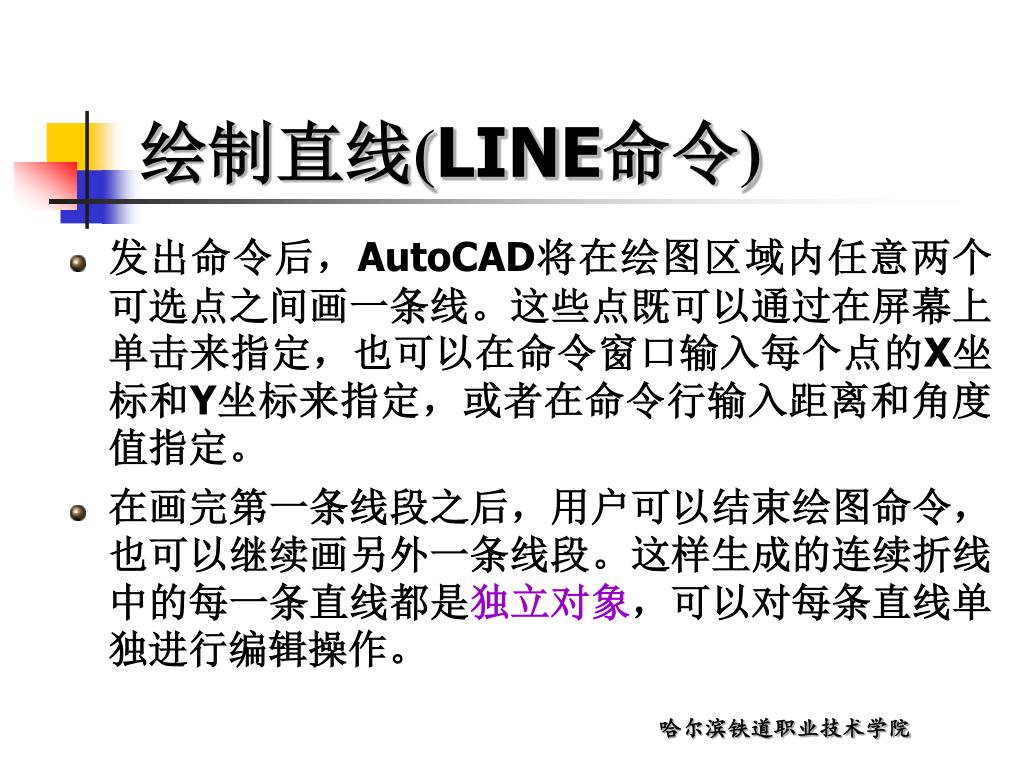

4. 绘制直线(LINE命令) • 发出命令后，AutoCAD将在绘图区域内任意两个可选点之间画一条线。这些点既可以通过在屏幕上单击来指定，也可以在命令窗口输入每个点的X坐标和Y坐标来指定，或者在命令行输入距离和角度值指定。 • 在画完第一条线段之后，用户可以结束绘图命令，也可以继续画另外一条线段。这样生成的连续折线中的每一条直线都是独立对象，可以对每条直线单独进行编辑操作。

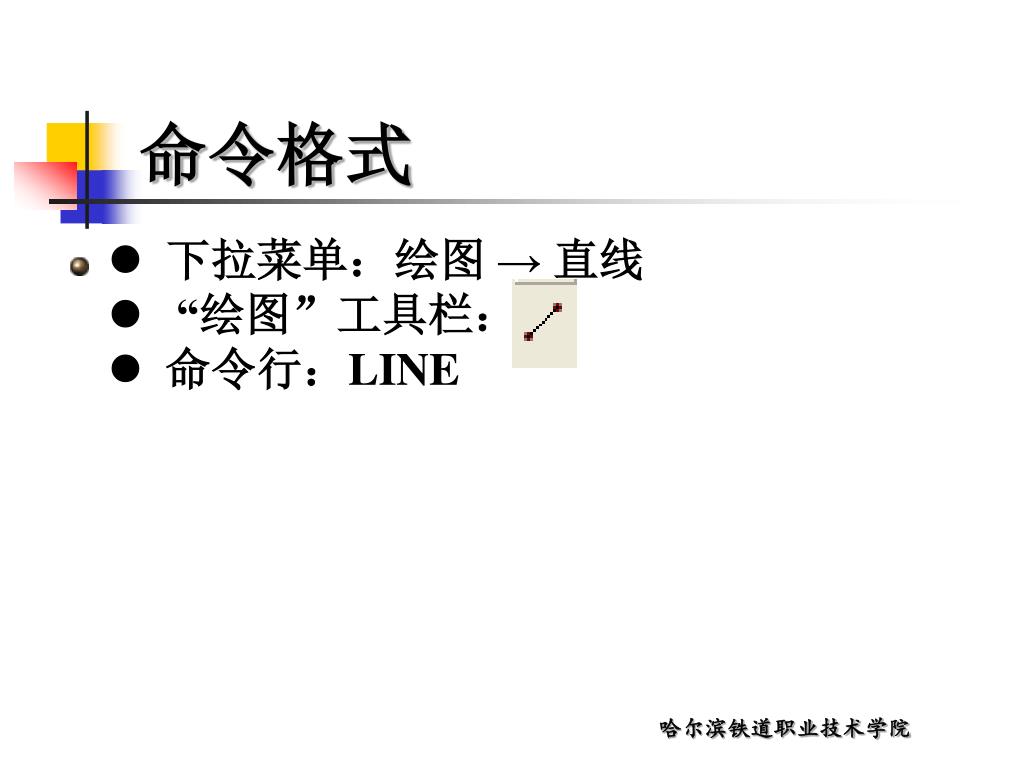

5. 命令格式 • l下拉菜单：绘图 → 直线l  “绘图”工具栏：l命令行：LINE

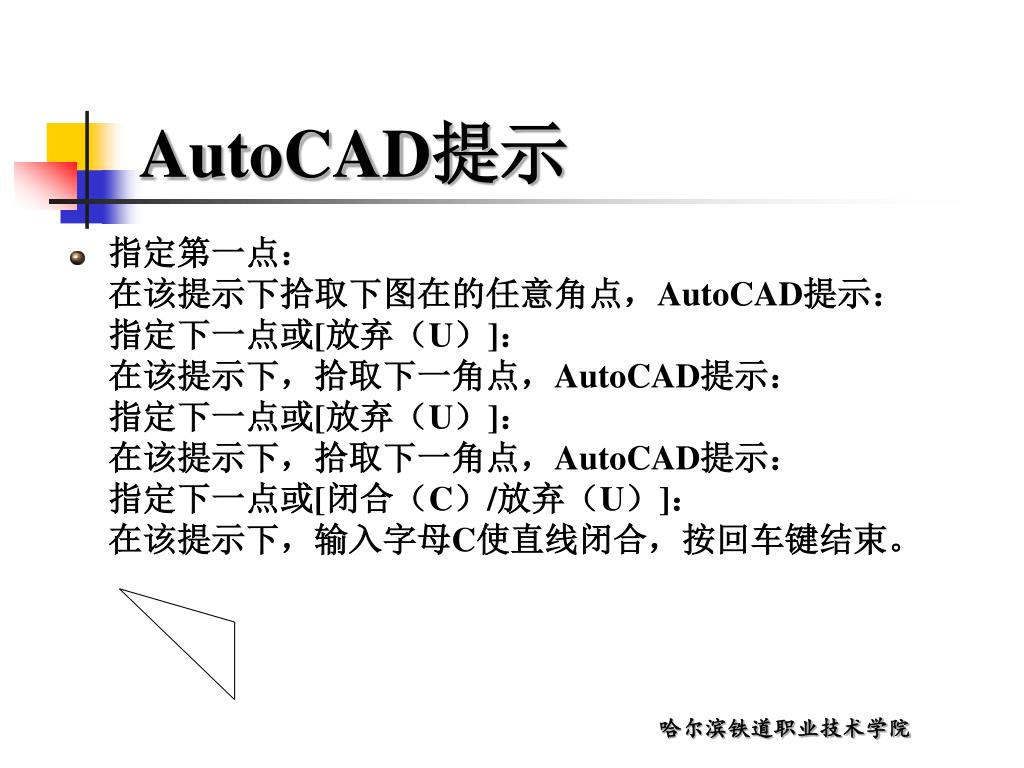

6. AutoCAD提示 • 指定第一点： 在该提示下拾取下图在的任意角点，AutoCAD提示：指定下一点或[放弃（U）]：在该提示下，拾取下一角点，AutoCAD提示：指定下一点或[放弃（U）]： 在该提示下，拾取下一角点，AutoCAD提示：指定下一点或[闭合（C）/放弃（U）]： 在该提示下，输入字母C使直线闭合，按回车键结束。

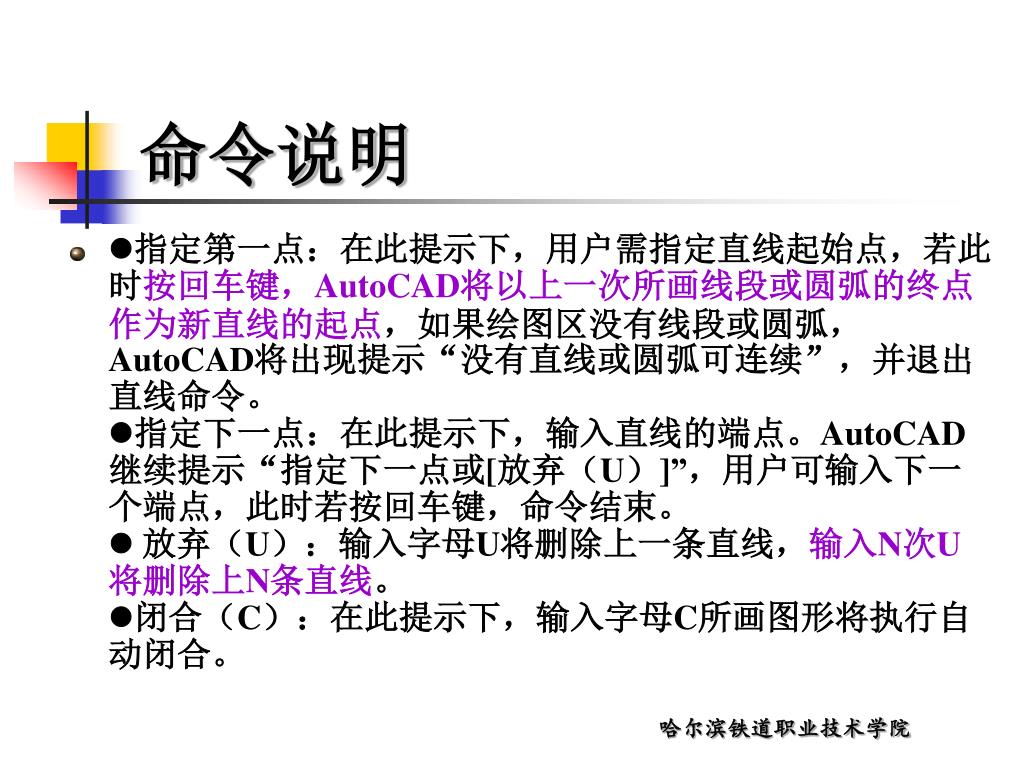

7. 命令说明 • l指定第一点：在此提示下，用户需指定直线起始点，若此时按回车键，AutoCAD将以上一次所画线段或圆弧的终点作为新直线的起点，如果绘图区没有线段或圆弧，AutoCAD将出现提示“没有直线或圆弧可连续”，并退出直线命令。l指定下一点：在此提示下，输入直线的端点。AutoCAD继续提示“指定下一点或[放弃（U）]”，用户可输入下一个端点，此时若按回车键，命令结束。l放弃（U）：输入字母U将删除上一条直线，输入N次U将删除上N条直线。l闭合（C）：在此提示下，输入字母C所画图形将执行自动闭合。

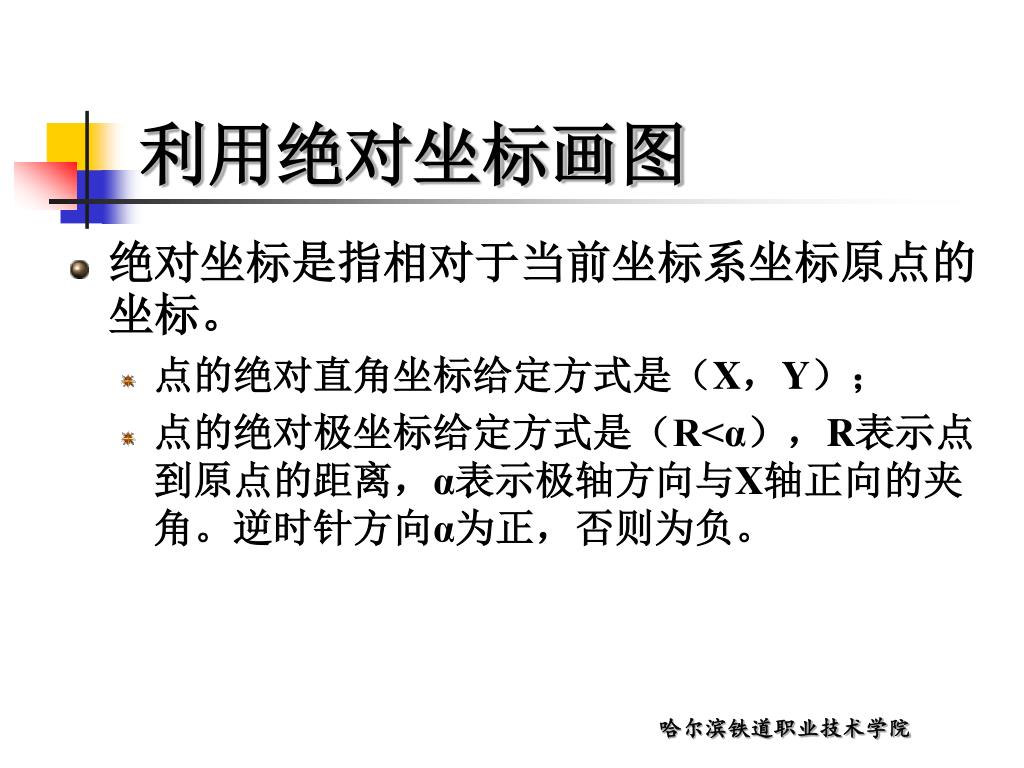

8. 利用绝对坐标画图 • 绝对坐标是指相对于当前坐标系坐标原点的坐标。 • 点的绝对直角坐标给定方式是（X，Y）； • 点的绝对极坐标给定方式是（R<α），R表示点到原点的距离，α表示极轴方向与X轴正向的夹角。逆时针方向α为正，否则为负。

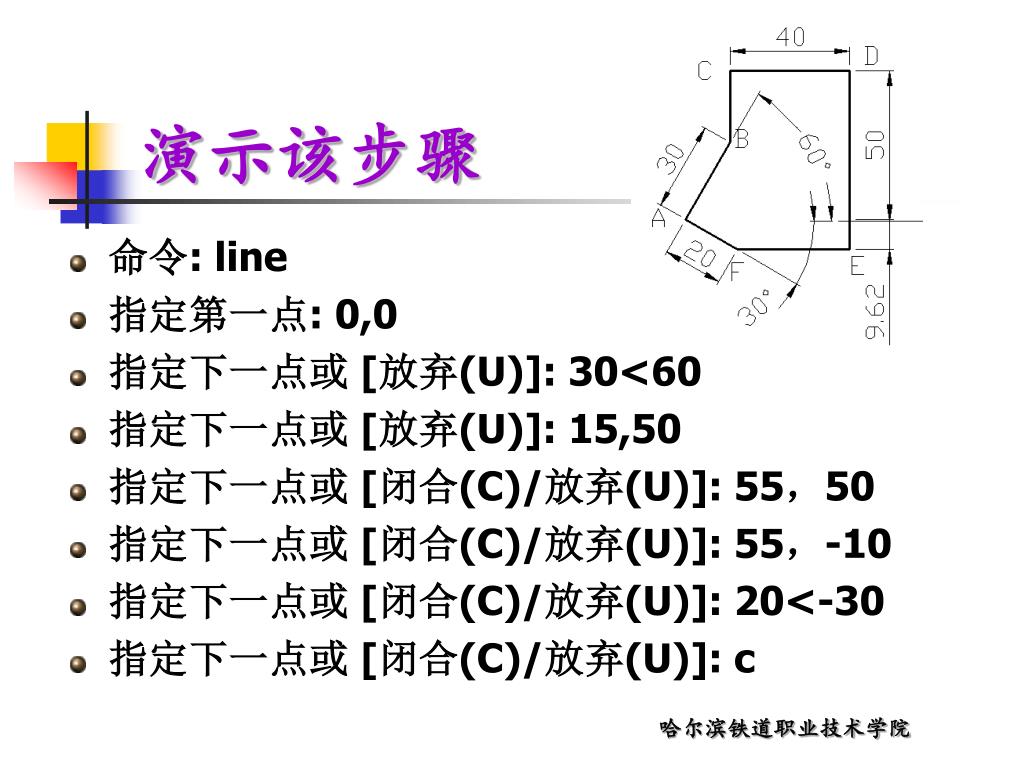

9. 演示该步骤 • 命令: line • 指定第一点: 0,0 • 指定下一点或 [放弃(U)]: 30<60 • 指定下一点或 [放弃(U)]: 15,50 • 指定下一点或 [闭合(C)/放弃(U)]: 55，50 • 指定下一点或 [闭合(C)/放弃(U)]: 55，-10 • 指定下一点或 [闭合(C)/放弃(U)]: 20<-30 • 指定下一点或 [闭合(C)/放弃(U)]: c

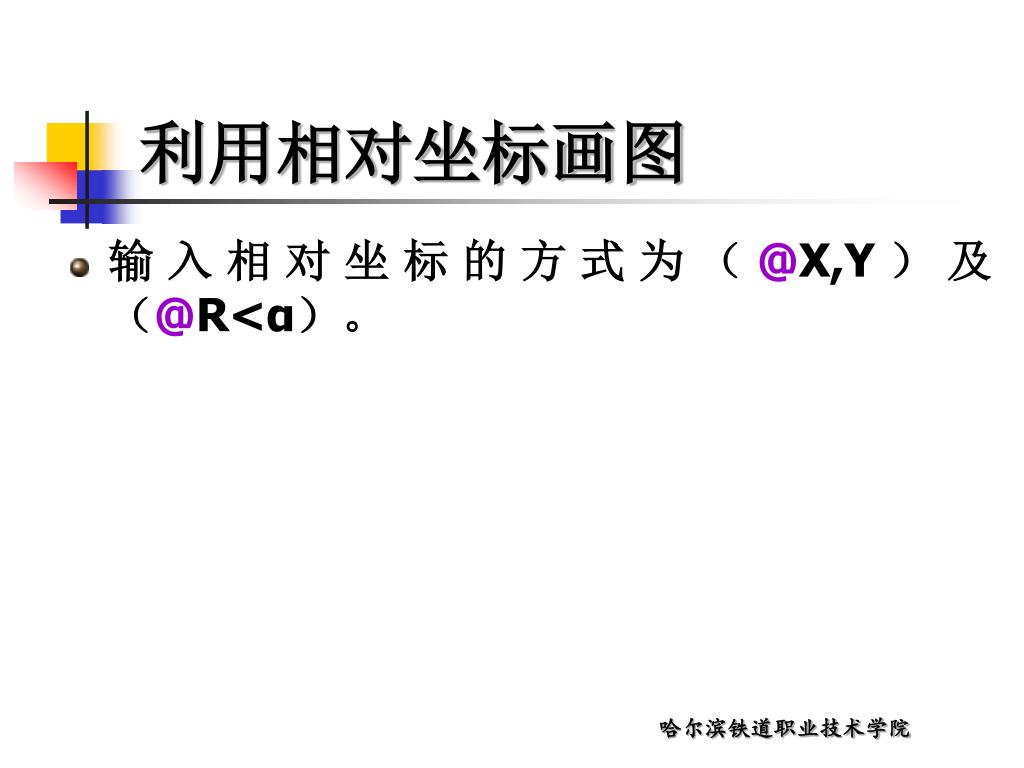

10. 利用相对坐标画图 • 输入相对坐标的方式为（@X,Y）及（@R<α）。

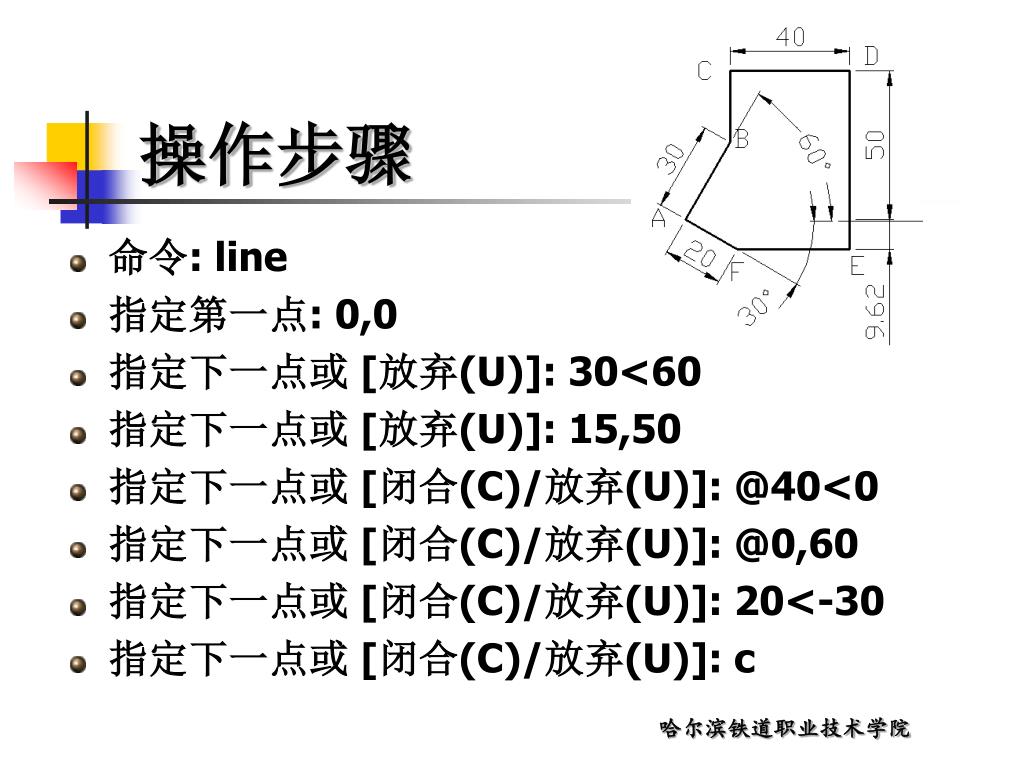

11. 操作步骤 • 命令: line • 指定第一点: 0,0 • 指定下一点或 [放弃(U)]: 30<60 • 指定下一点或 [放弃(U)]: 15,50 • 指定下一点或 [闭合(C)/放弃(U)]: @40<0 • 指定下一点或 [闭合(C)/放弃(U)]: @0,60 • 指定下一点或 [闭合(C)/放弃(U)]: 20<-30 • 指定下一点或 [闭合(C)/放弃(U)]: c

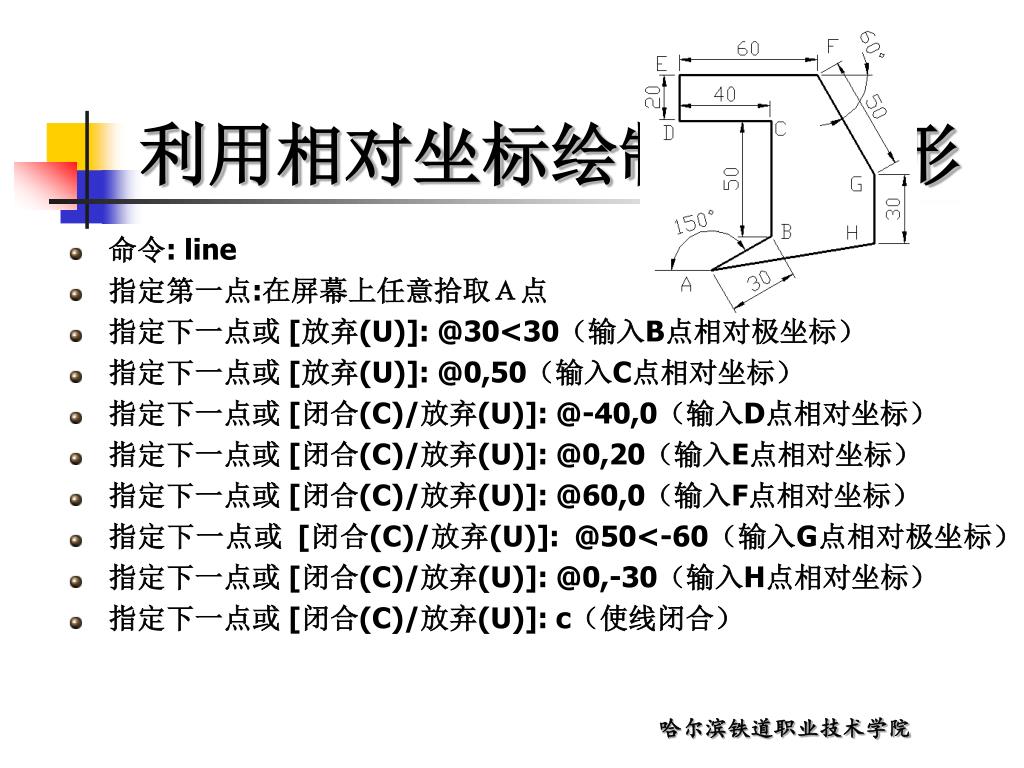

12. 利用相对坐标绘制所示图形 • 命令: line • 指定第一点:在屏幕上任意拾取Ａ点 • 指定下一点或 [放弃(U)]: @30<30（输入B点相对极坐标） • 指定下一点或 [放弃(U)]: @0,50（输入C点相对坐标） • 指定下一点或 [闭合(C)/放弃(U)]: @-40,0（输入D点相对坐标） • 指定下一点或 [闭合(C)/放弃(U)]: @0,20（输入E点相对坐标） • 指定下一点或 [闭合(C)/放弃(U)]: @60,0（输入F点相对坐标） • 指定下一点或 [闭合(C)/放弃(U)]: @50<-60（输入G点相对极坐标） • 指定下一点或 [闭合(C)/放弃(U)]: @0,-30（输入H点相对坐标） • 指定下一点或 [闭合(C)/放弃(U)]: c（使线闭合）

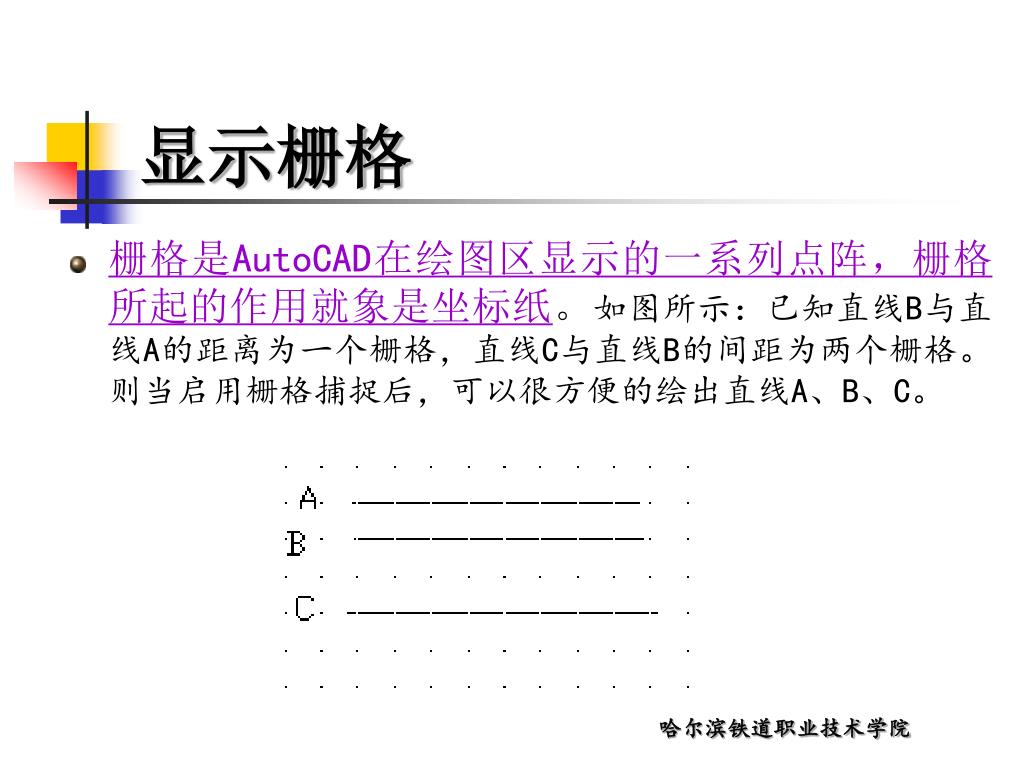

13. 显示栅格 • 栅格是AutoCAD在绘图区显示的一系列点阵，栅格所起的作用就象是坐标纸。如图所示：已知直线B与直线A的距离为一个栅格，直线C与直线B的间距为两个栅格。则当启用栅格捕捉后，可以很方便的绘出直线A、B、C。

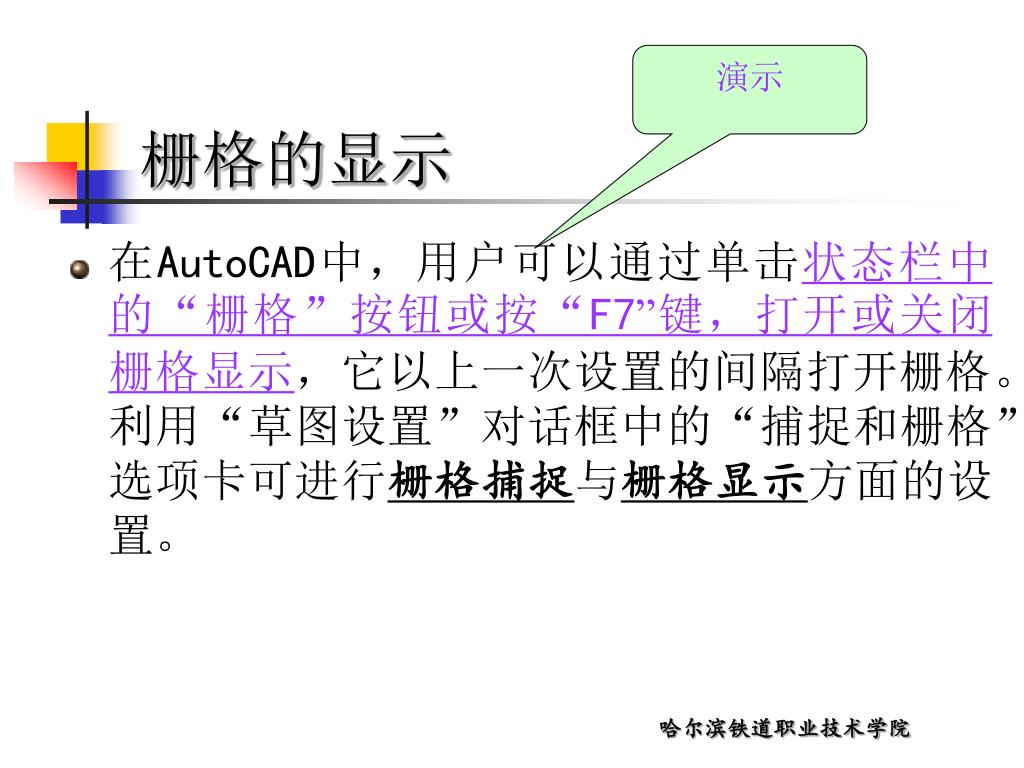

14. 演示 栅格的显示 • 在AutoCAD中，用户可以通过单击状态栏中的“栅格”按钮或按“F7”键，打开或关闭栅格显示，它以上一次设置的间隔打开栅格。利用“草图设置”对话框中的“捕捉和栅格”选项卡可进行栅格捕捉与栅格显示方面的设置。

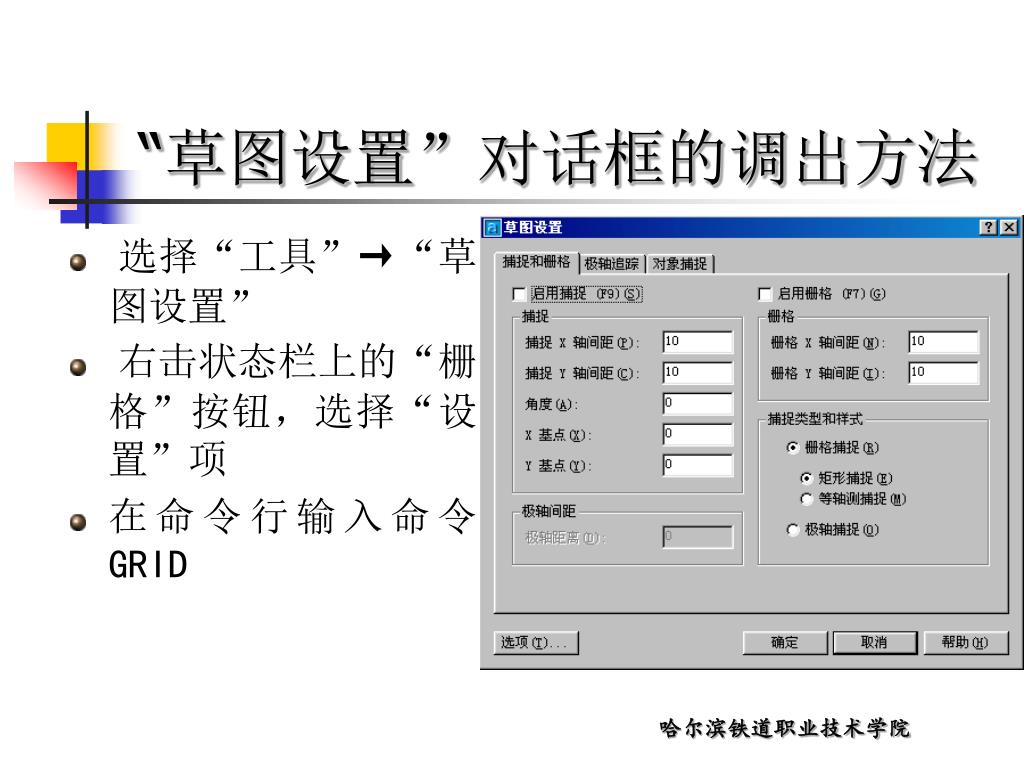

15. “草图设置”对话框的调出方法 • 选择“工具”→“草图设置” • 右击状态栏上的“栅格”按钮，选择“设置”项 • 在命令行输入命令GRID

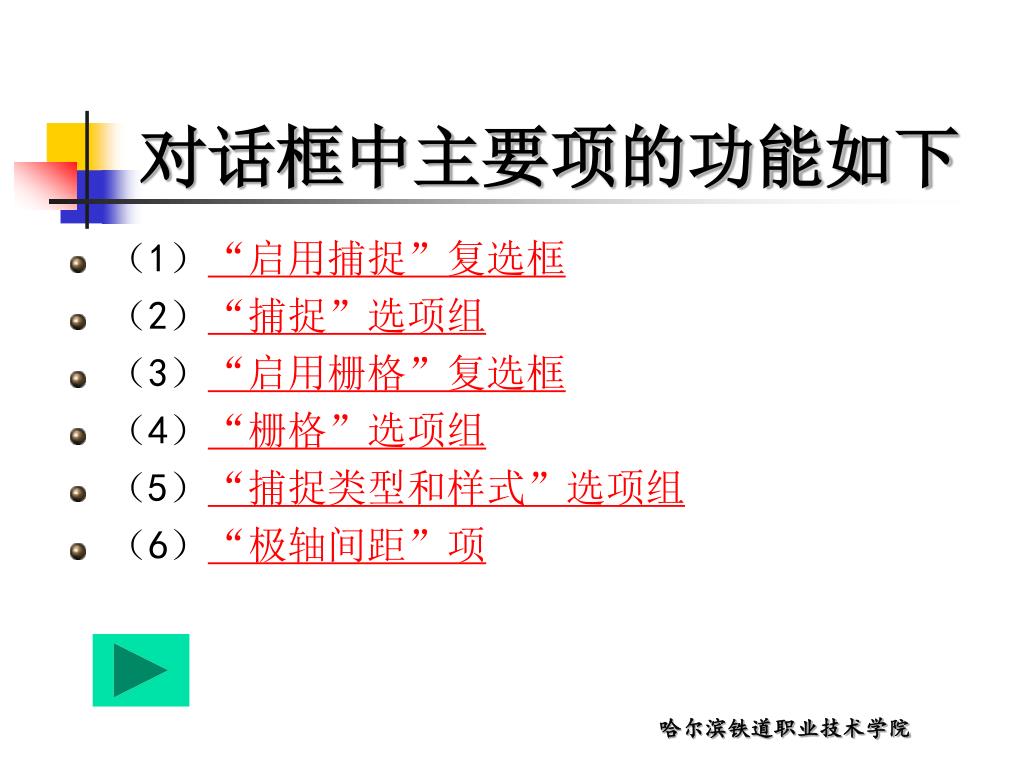

16. 对话框中主要项的功能如下 • （1）“启用捕捉”复选框 • （2）“捕捉”选项组 • （3）“启用栅格”复选框 • （4）“栅格”选项组 • （5）“捕捉类型和样式”选项组 • （6）“极轴间距”项

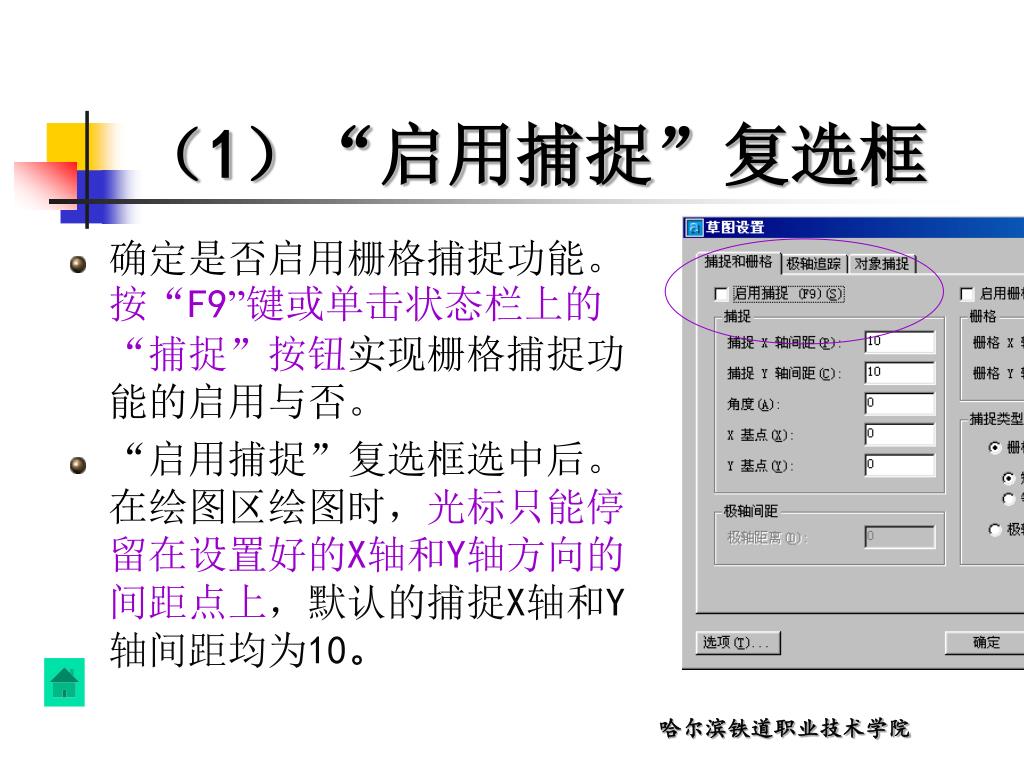

17. （1）“启用捕捉”复选框 • 确定是否启用栅格捕捉功能。按“F9”键或单击状态栏上的“捕捉”按钮实现栅格捕捉功能的启用与否。 • “启用捕捉”复选框选中后。在绘图区绘图时，光标只能停留在设置好的X轴和Y轴方向的间距点上，默认的捕捉X轴和Y轴间距均为10。

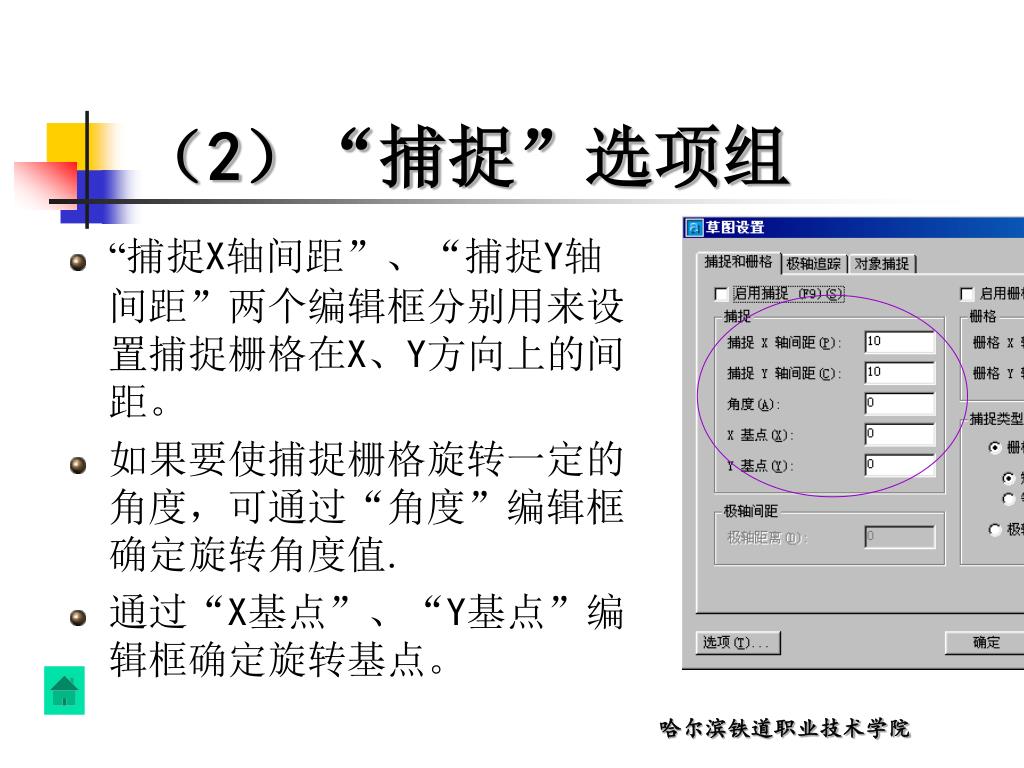

18. （2）“捕捉”选项组 • “捕捉X轴间距”、“捕捉Y轴间距”两个编辑框分别用来设置捕捉栅格在X、Y方向上的间距。 • 如果要使捕捉栅格旋转一定的角度，可通过“角度”编辑框确定旋转角度值. • 通过“X基点”、“Y基点”编辑框确定旋转基点。

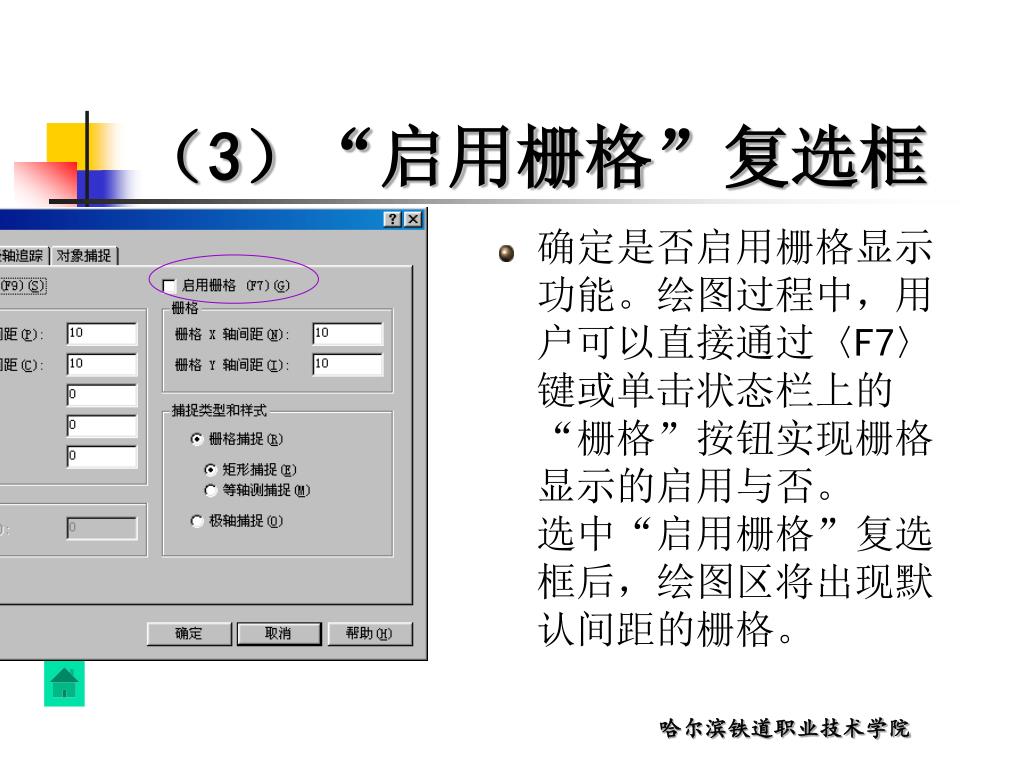

19. （3）“启用栅格”复选框 • 确定是否启用栅格显示功能。绘图过程中，用户可以直接通过〈F7〉键或单击状态栏上的“栅格”按钮实现栅格显示的启用与否。选中“启用栅格”复选框后，绘图区将出现默认间距的栅格。

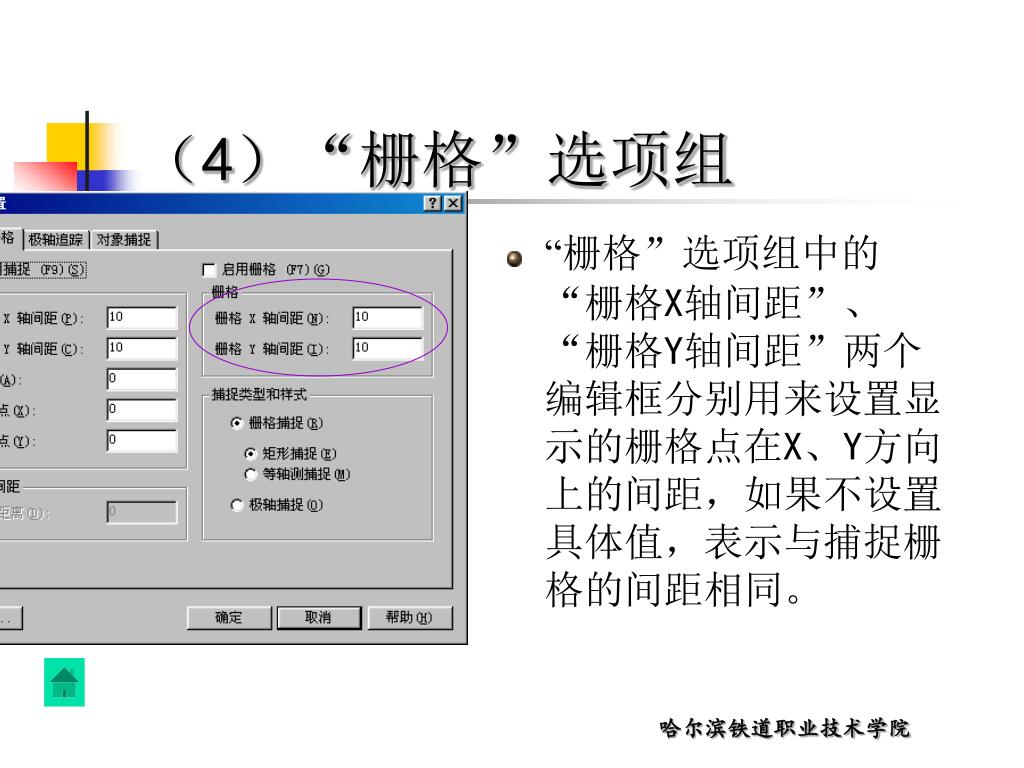

20. （4）“栅格”选项组 • “栅格”选项组中的“栅格X轴间距”、“栅格Y轴间距”两个编辑框分别用来设置显示的栅格点在X、Y方向上的间距，如果不设置具体值，表示与捕捉栅格的间距相同。

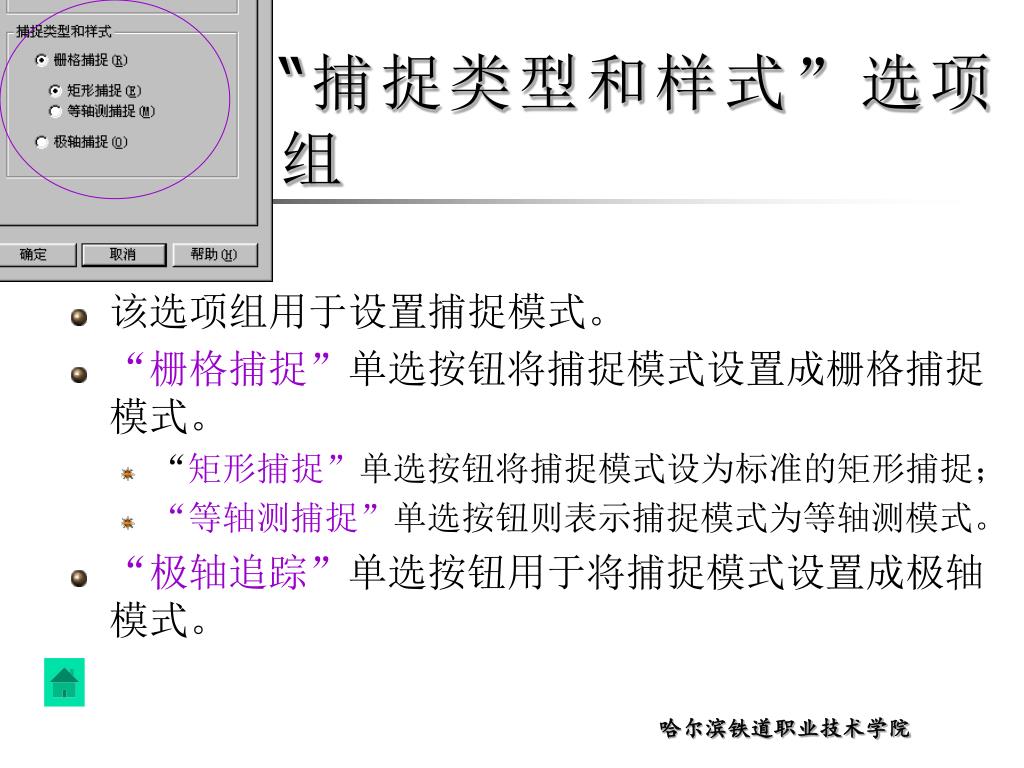

21. “捕捉类型和样式”选项组 • 该选项组用于设置捕捉模式。 • “栅格捕捉”单选按钮将捕捉模式设置成栅格捕捉模式。 • “矩形捕捉”单选按钮将捕捉模式设为标准的矩形捕捉； • “等轴测捕捉”单选按钮则表示捕捉模式为等轴测模式。 • “极轴追踪”单选按钮用于将捕捉模式设置成极轴模式。

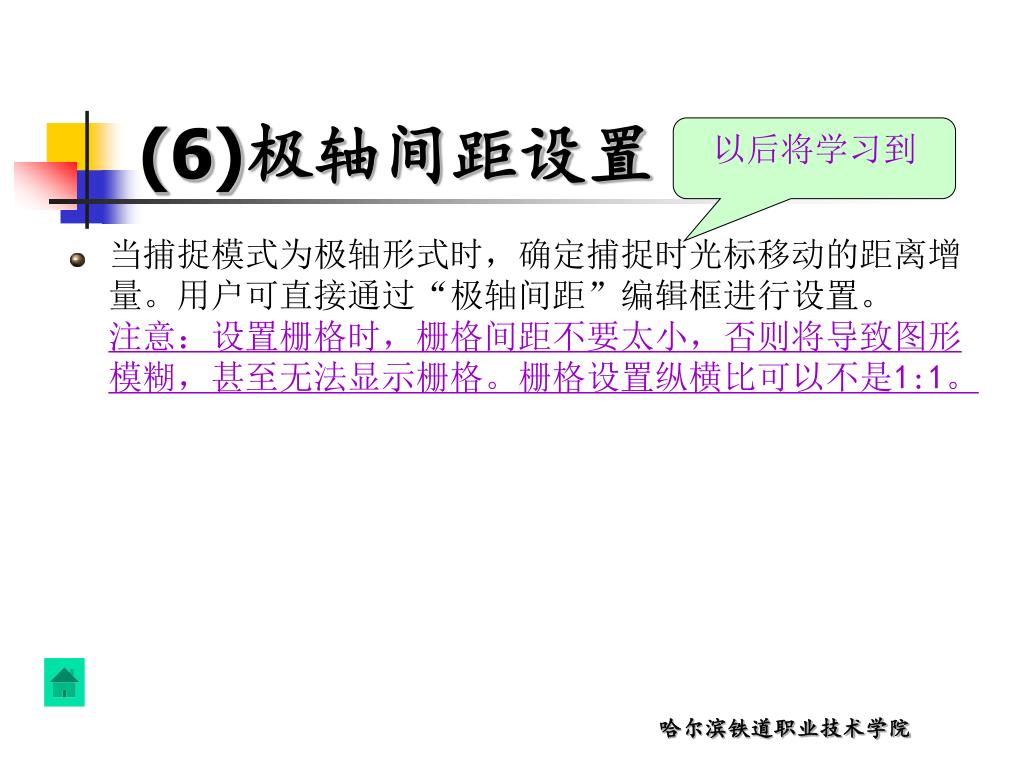

22. (6)极轴间距设置 以后将学习到 • 当捕捉模式为极轴形式时，确定捕捉时光标移动的距离增量。用户可直接通过“极轴间距”编辑框进行设置。注意：设置栅格时，栅格间距不要太小，否则将导致图形模糊，甚至无法显示栅格。栅格设置纵横比可以不是1:1。

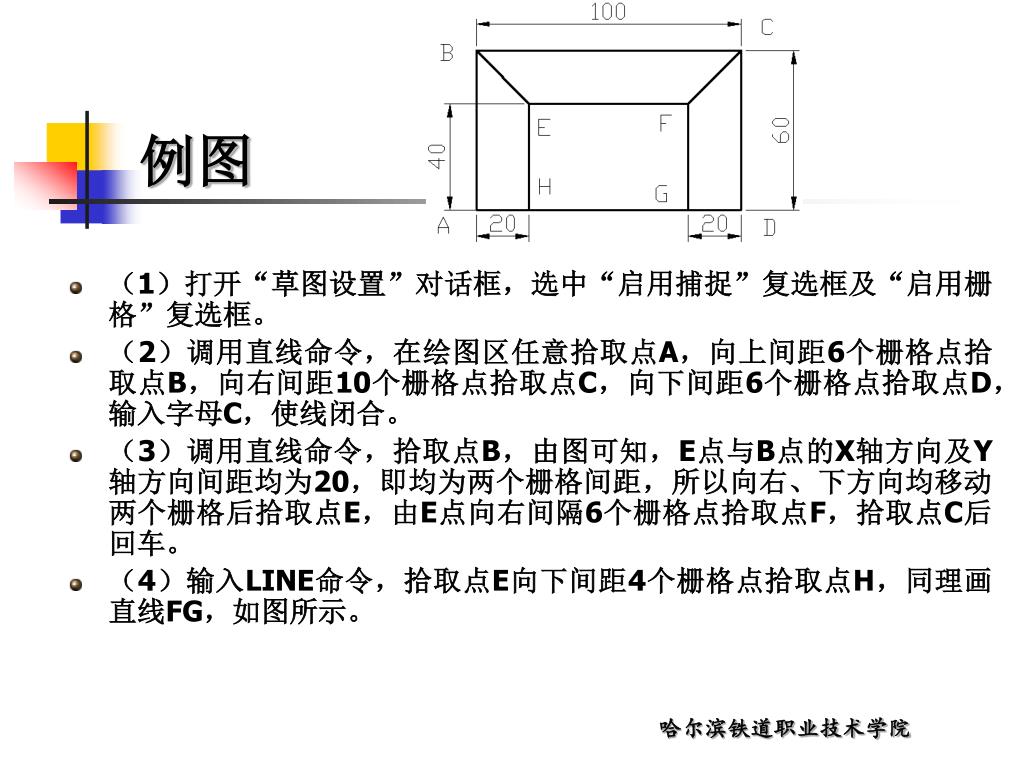

23. 例图 • （1）打开“草图设置”对话框，选中“启用捕捉”复选框及“启用栅格”复选框。 • （2）调用直线命令，在绘图区任意拾取点A，向上间距6个栅格点拾取点B，向右间距10个栅格点拾取点C，向下间距6个栅格点拾取点D，输入字母C，使线闭合。 • （3）调用直线命令，拾取点B，由图可知，E点与B点的X轴方向及Y轴方向间距均为20，即均为两个栅格间距，所以向右、下方向均移动两个栅格后拾取点E，由E点向右间隔6个栅格点拾取点F，拾取点C后回车。 • （4）输入LINE命令，拾取点E向下间距4个栅格点拾取点H，同理画直线FG，如图所示。

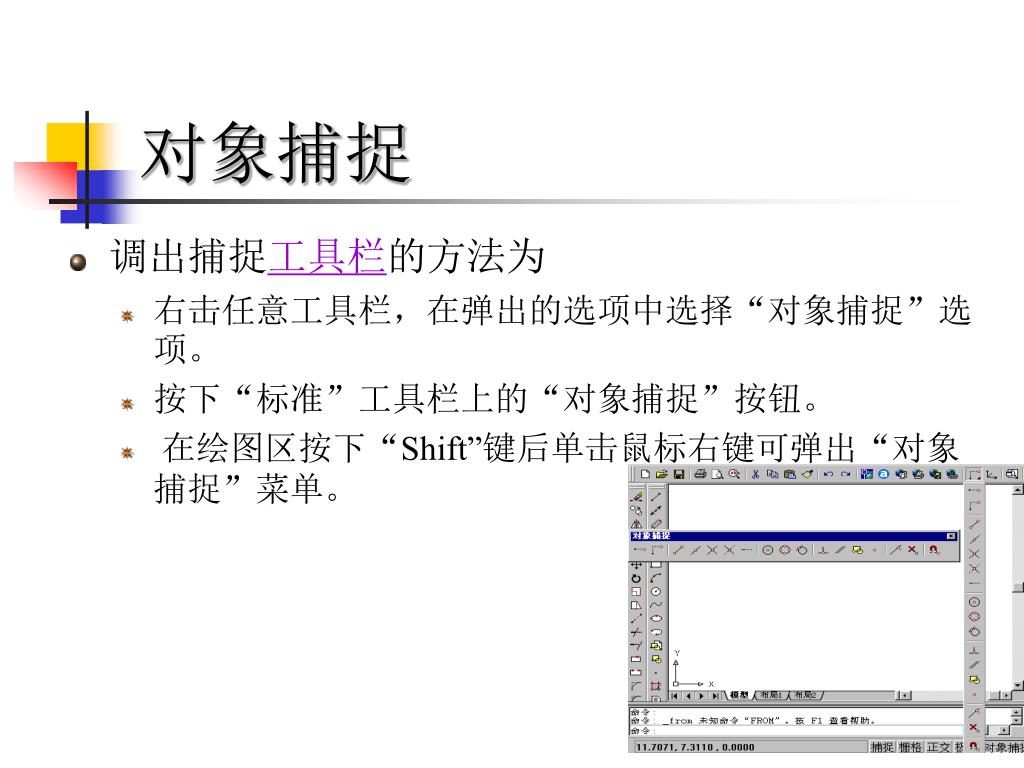

24. 对象捕捉 • 调出捕捉工具栏的方法为       • 右击任意工具栏，在弹出的选项中选择“对象捕捉”选项。 • 按下“标准”工具栏上的“对象捕捉”按钮。 • 在绘图区按下“Shift”键后单击鼠标右键可弹出“对象捕捉”菜单。

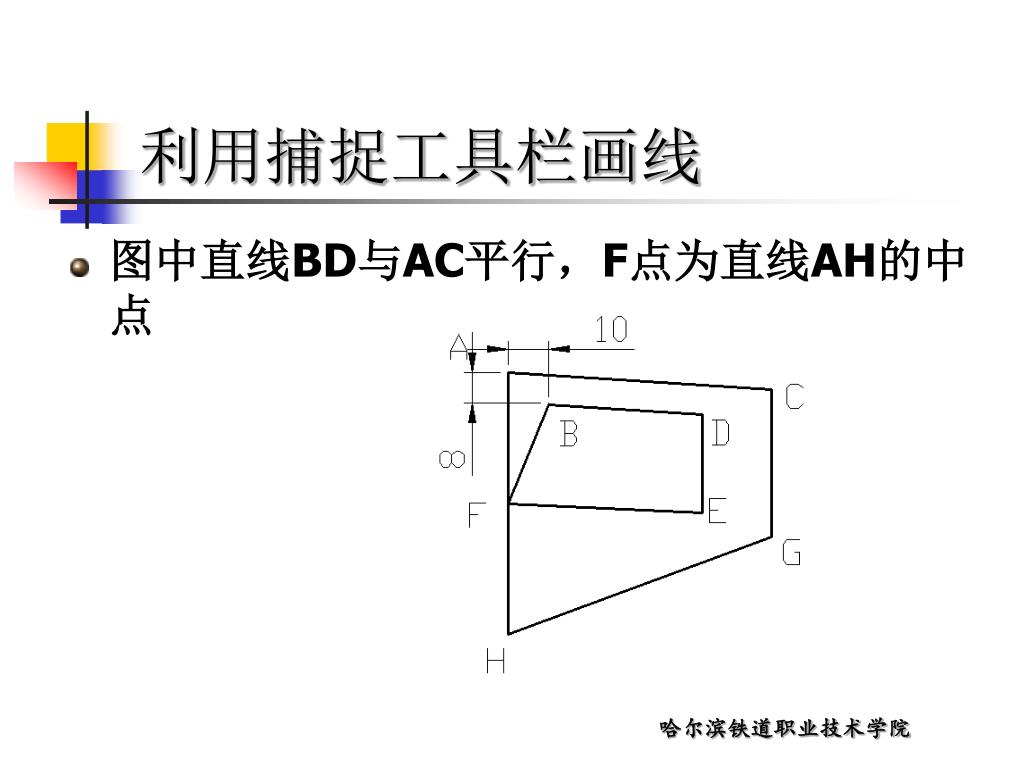

25. 利用捕捉工具栏画线 • 图中直线BD与AC平行，F点为直线AH的中点

26. 步骤 • （1）画外框ACGH • （2）在直线ACGH基础上画直线BDFE

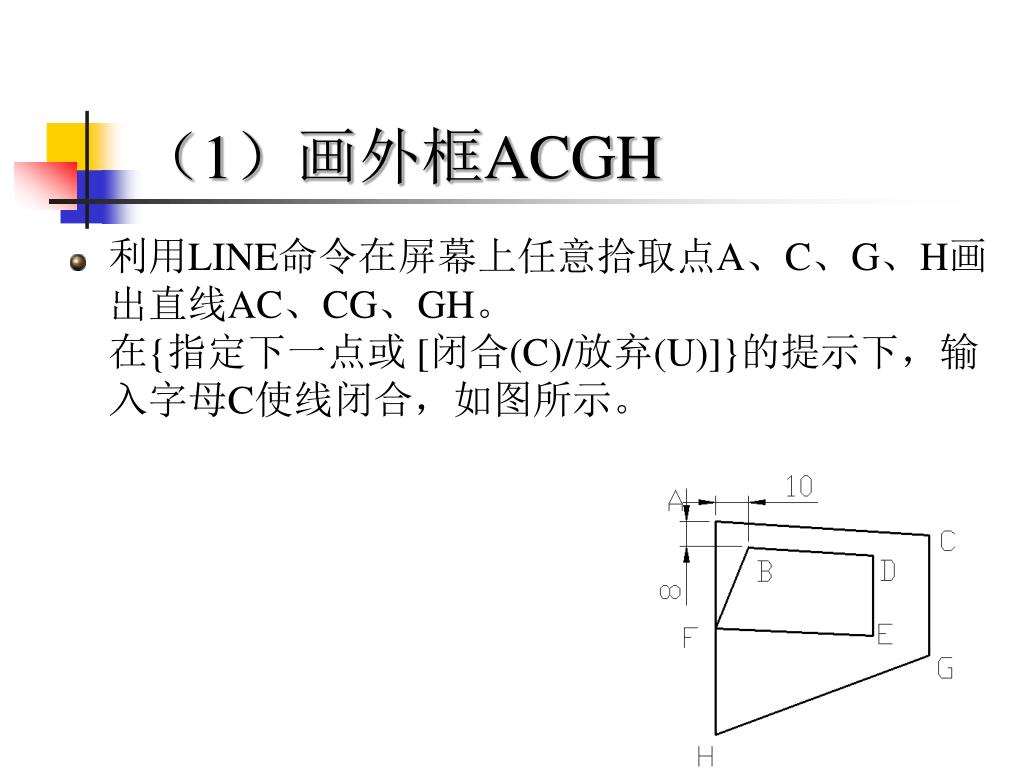

27. （1）画外框ACGH • 利用LINE命令在屏幕上任意拾取点A、C、G、H画出直线AC、CG、GH。在{指定下一点或 [闭合(C)/放弃(U)]}的提示下，输入字母C使线闭合，如图所示。

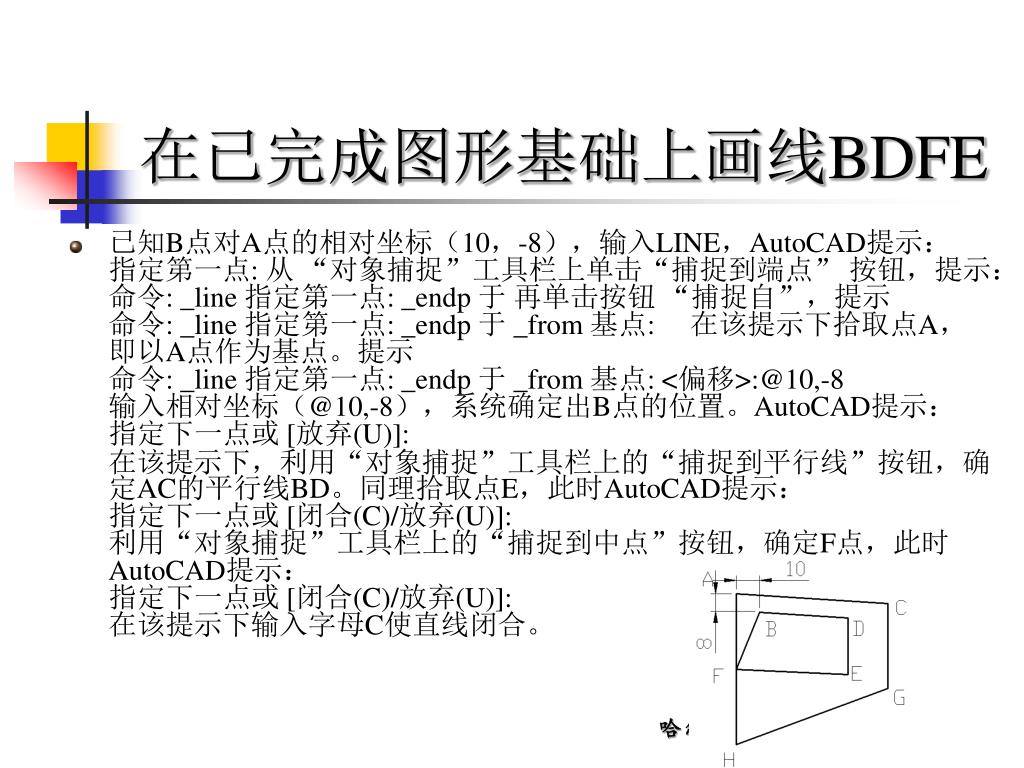

28. 在已完成图形基础上画线BDFE • 已知B点对A点的相对坐标（10，-8），输入LINE，AutoCAD提示：指定第一点: 从 “对象捕捉”工具栏上单击“捕捉到端点” 按钮，提示：命令: _line 指定第一点: _endp 于 再单击按钮 “捕捉自”，提示命令: _line 指定第一点: _endp 于 _from 基点: 在该提示下拾取点A，即以A点作为基点。提示命令: _line 指定第一点: _endp 于 _from 基点: <偏移>:@10,-8输入相对坐标（@10,-8），系统确定出B点的位置。AutoCAD提示：指定下一点或 [放弃(U)]:在该提示下，利用“对象捕捉”工具栏上的“捕捉到平行线”按钮，确定AC的平行线BD。同理拾取点E，此时AutoCAD提示：指定下一点或 [闭合(C)/放弃(U)]:利用“对象捕捉”工具栏上的“捕捉到中点”按钮，确定F点，此时AutoCAD提示：指定下一点或 [闭合(C)/放弃(U)]:在该提示下输入字母C使直线闭合。

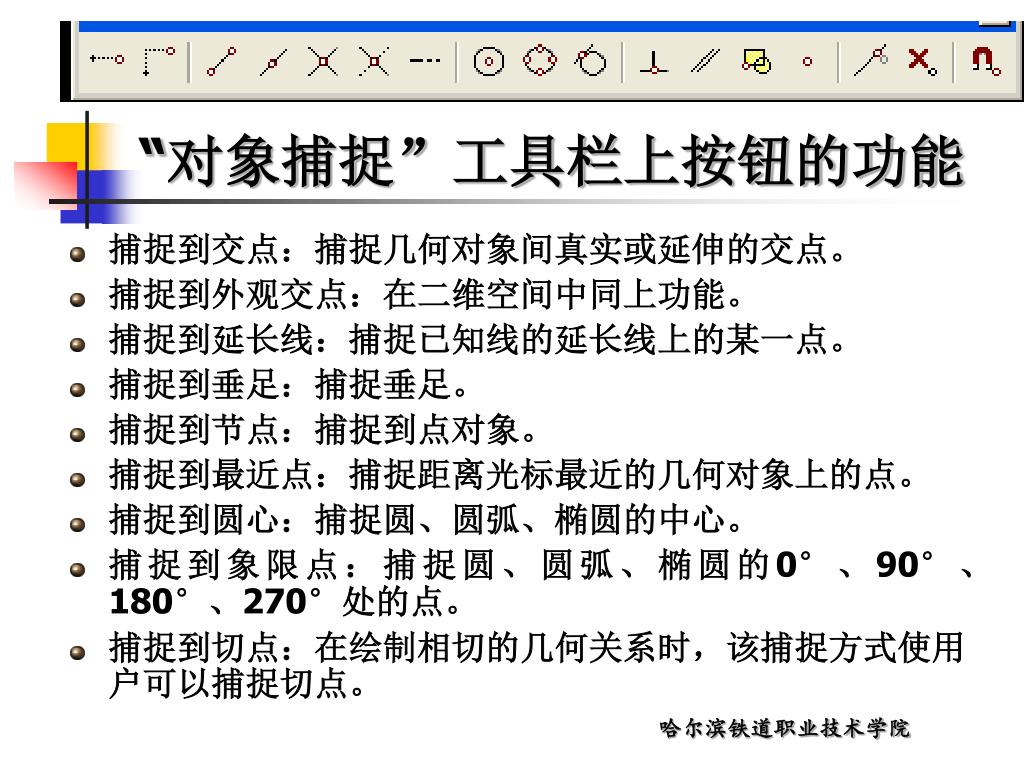

29. “对象捕捉”工具栏上按钮的功能 • 捕捉到交点：捕捉几何对象间真实或延伸的交点。 • 捕捉到外观交点：在二维空间中同上功能。 • 捕捉到延长线：捕捉已知线的延长线上的某一点。 • 捕捉到垂足：捕捉垂足。 • 捕捉到节点：捕捉到点对象。 • 捕捉到最近点：捕捉距离光标最近的几何对象上的点。 • 捕捉到圆心：捕捉圆、圆弧、椭圆的中心。 • 捕捉到象限点：捕捉圆、圆弧、椭圆的0°、90°、180°、270°处的点。 • 捕捉到切点：在绘制相切的几何关系时，该捕捉方式使用户可以捕捉切点。

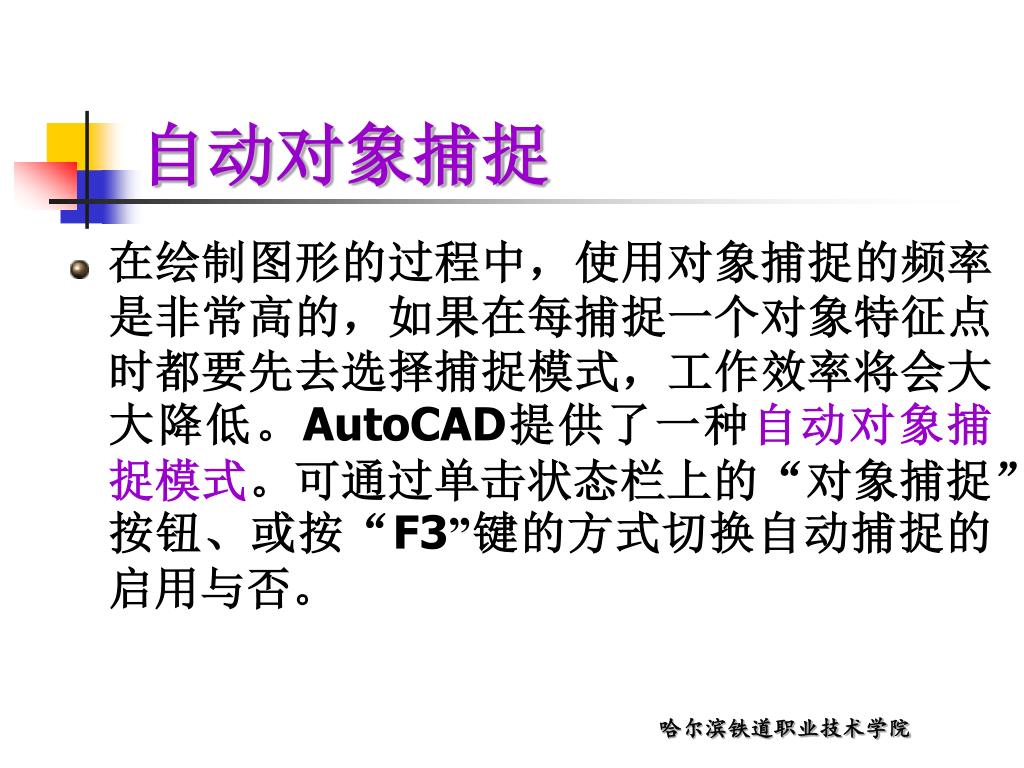

30. 自动对象捕捉 • 在绘制图形的过程中，使用对象捕捉的频率是非常高的，如果在每捕捉一个对象特征点时都要先去选择捕捉模式，工作效率将会大大降低。AutoCAD提供了一种自动对象捕捉模式。可通过单击状态栏上的“对象捕捉”按钮、或按“F3”键的方式切换自动捕捉的启用与否。

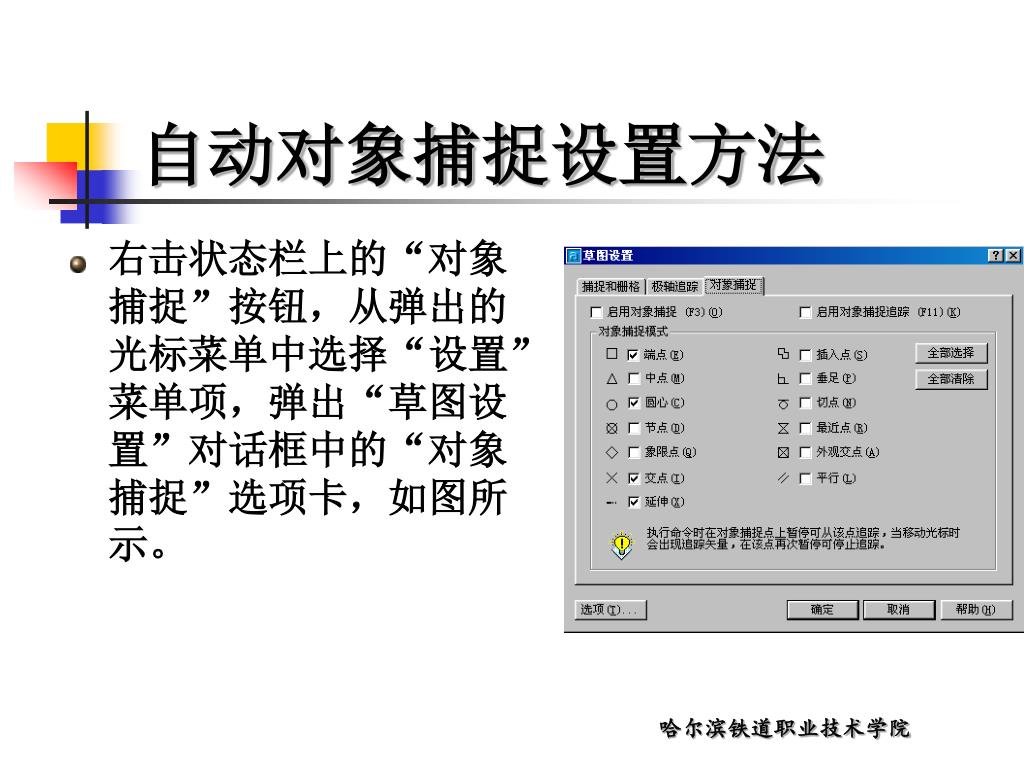

31. 自动对象捕捉设置方法 • 右击状态栏上的“对象捕捉”按钮，从弹出的光标菜单中选择“设置”菜单项，弹出“草图设置”对话框中的“对象捕捉”选项卡，如图所示。

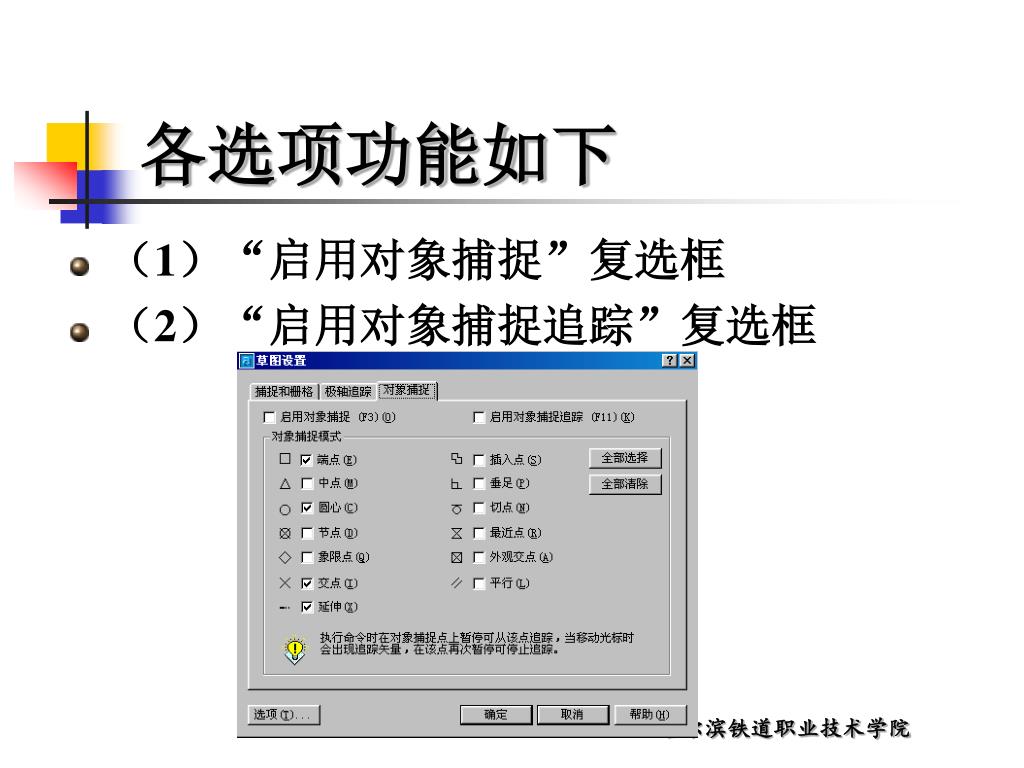

32. 各选项功能如下 • （1）“启用对象捕捉”复选框 • （2）“启用对象捕捉追踪”复选框

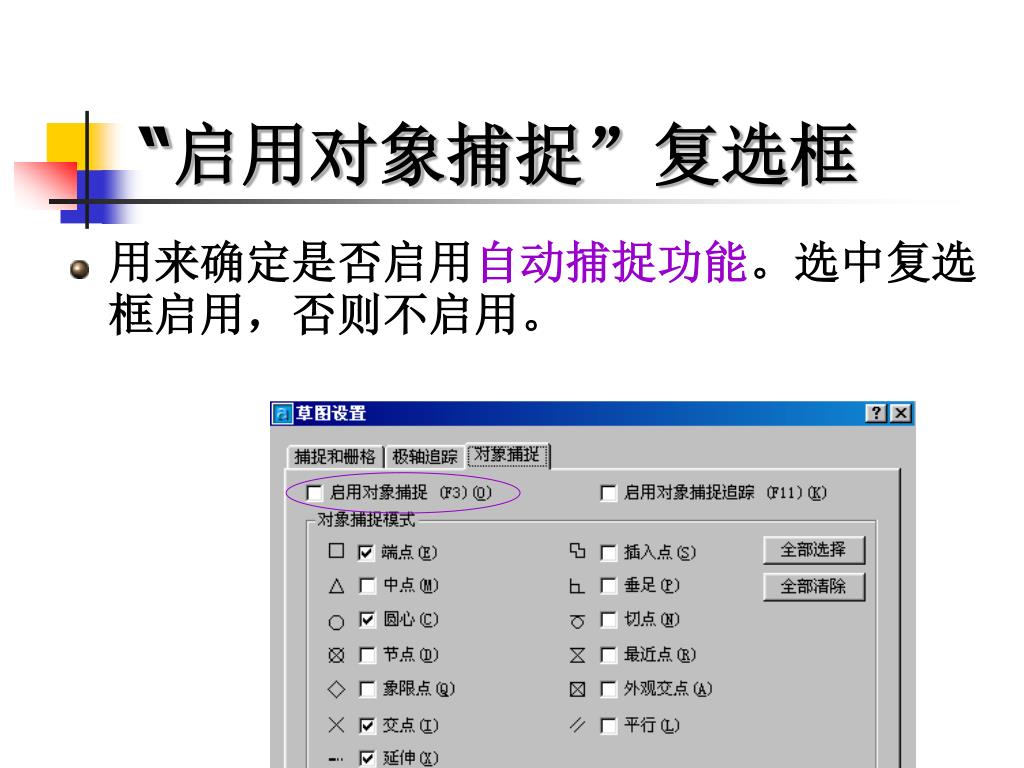

33. “启用对象捕捉”复选框 • 用来确定是否启用自动捕捉功能。选中复选框启用，否则不启用。

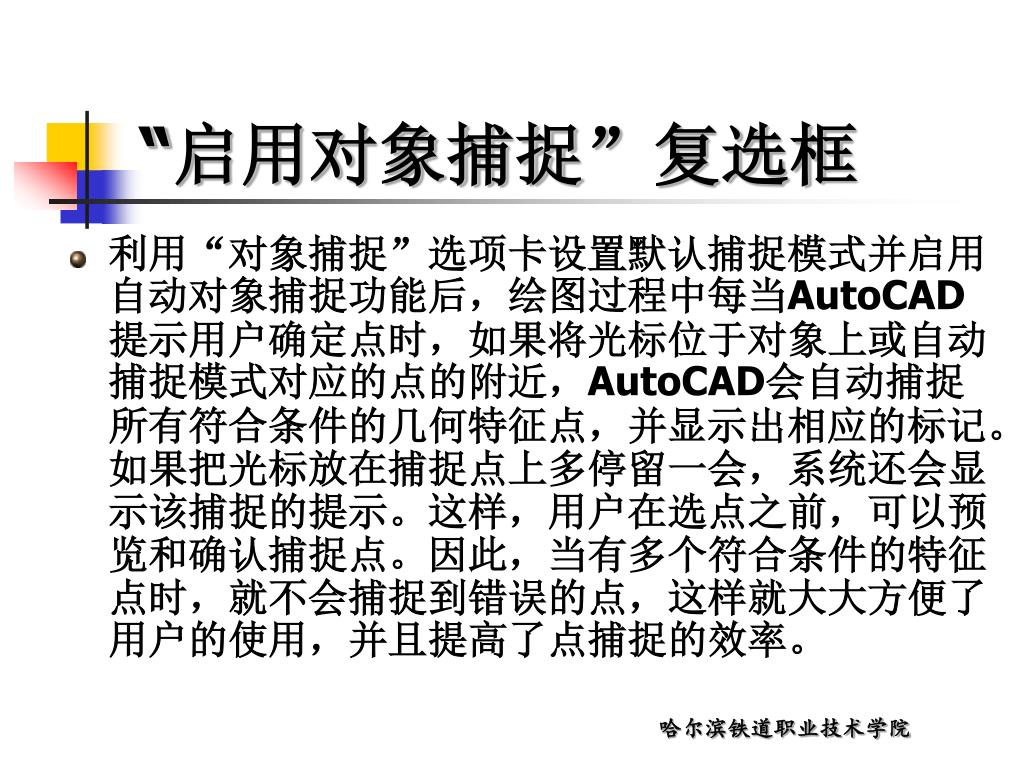

34. “启用对象捕捉”复选框 • 利用“对象捕捉”选项卡设置默认捕捉模式并启用自动对象捕捉功能后，绘图过程中每当AutoCAD提示用户确定点时，如果将光标位于对象上或自动捕捉模式对应的点的附近，AutoCAD会自动捕捉所有符合条件的几何特征点，并显示出相应的标记。如果把光标放在捕捉点上多停留一会，系统还会显示该捕捉的提示。这样，用户在选点之前，可以预览和确认捕捉点。因此，当有多个符合条件的特征点时，就不会捕捉到错误的点，这样就大大方便了用户的使用，并且提高了点捕捉的效率。

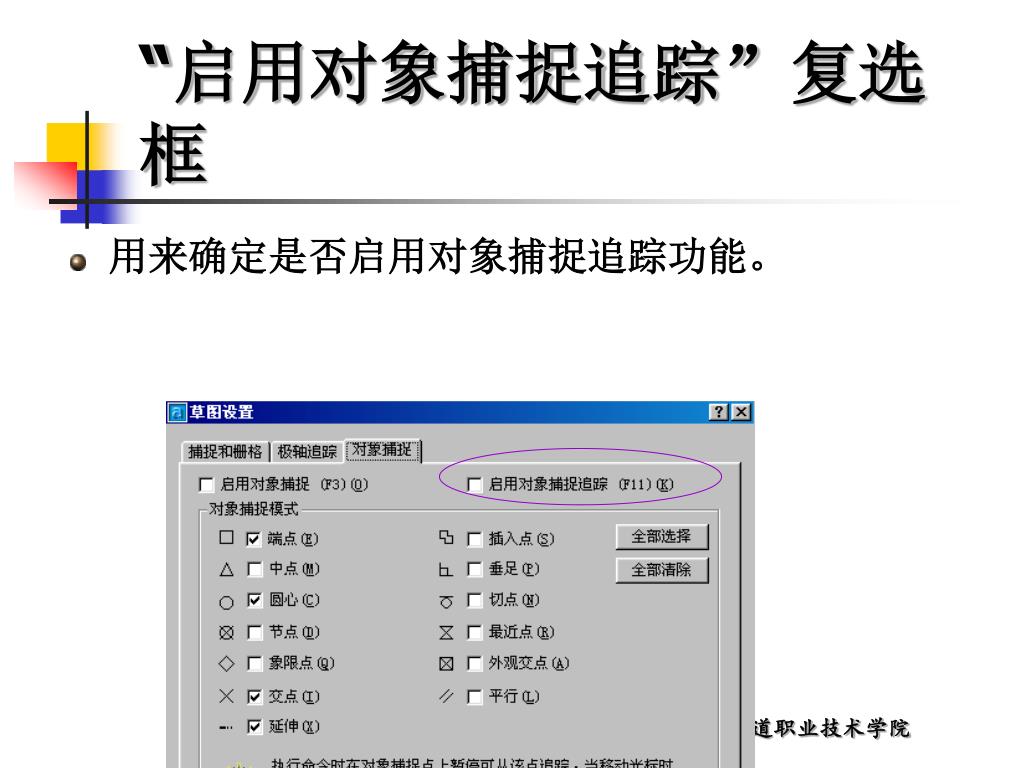

35. “启用对象捕捉追踪”复选框 • 用来确定是否启用对象捕捉追踪功能。

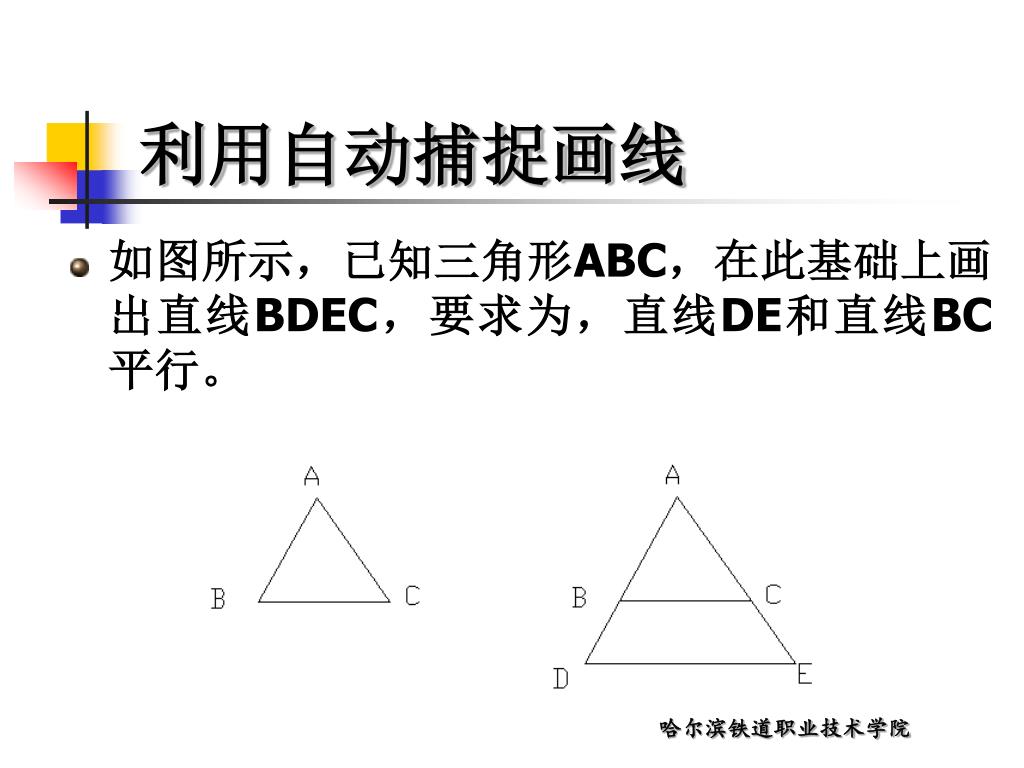

36. 利用自动捕捉画线 • 如图所示，已知三角形ABC，在此基础上画出直线BDEC，要求为，直线DE和直线BC平行。

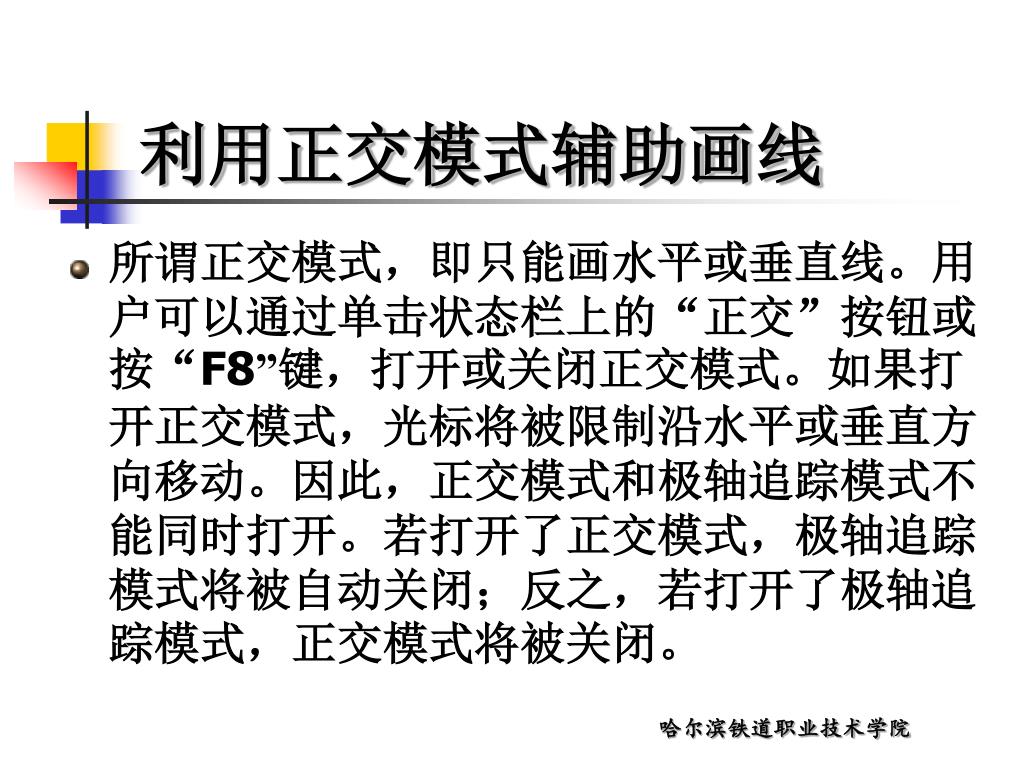

37. 利用正交模式辅助画线 • 所谓正交模式，即只能画水平或垂直线。用户可以通过单击状态栏上的“正交”按钮或按“F8”键，打开或关闭正交模式。如果打开正交模式，光标将被限制沿水平或垂直方向移动。因此，正交模式和极轴追踪模式不能同时打开。若打开了正交模式，极轴追踪模式将被自动关闭；反之，若打开了极轴追踪模式，正交模式将被关闭。

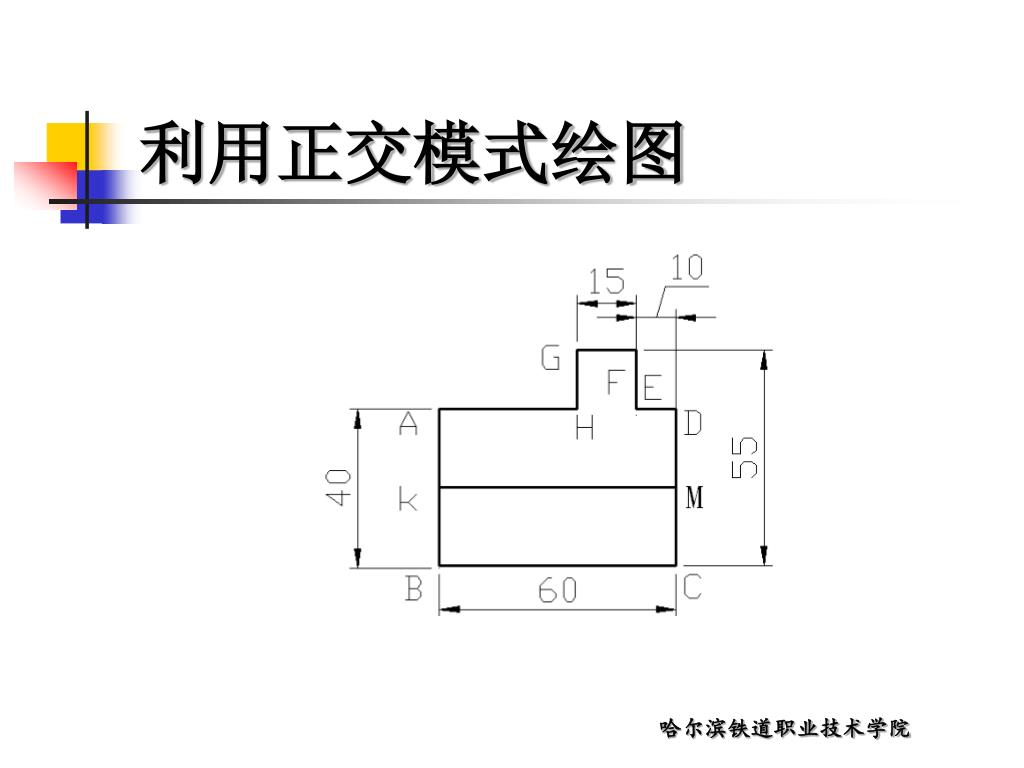

38. 利用正交模式绘图

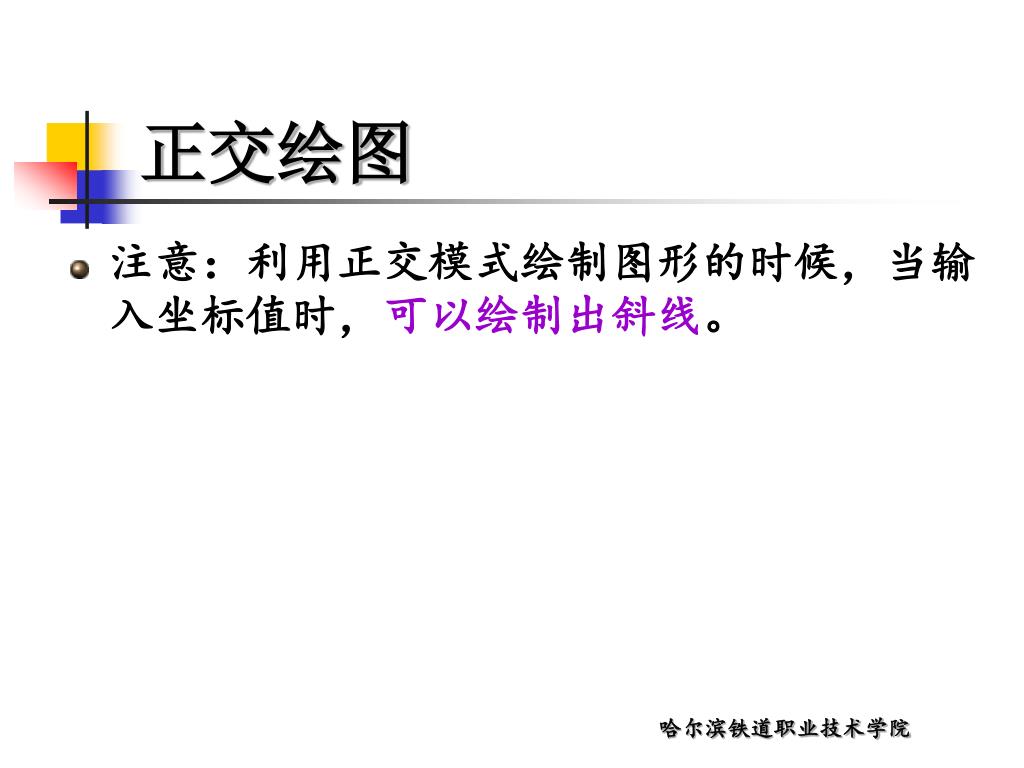

39. 正交绘图 • 注意：利用正交模式绘制图形的时候，当输入坐标值时，可以绘制出斜线。

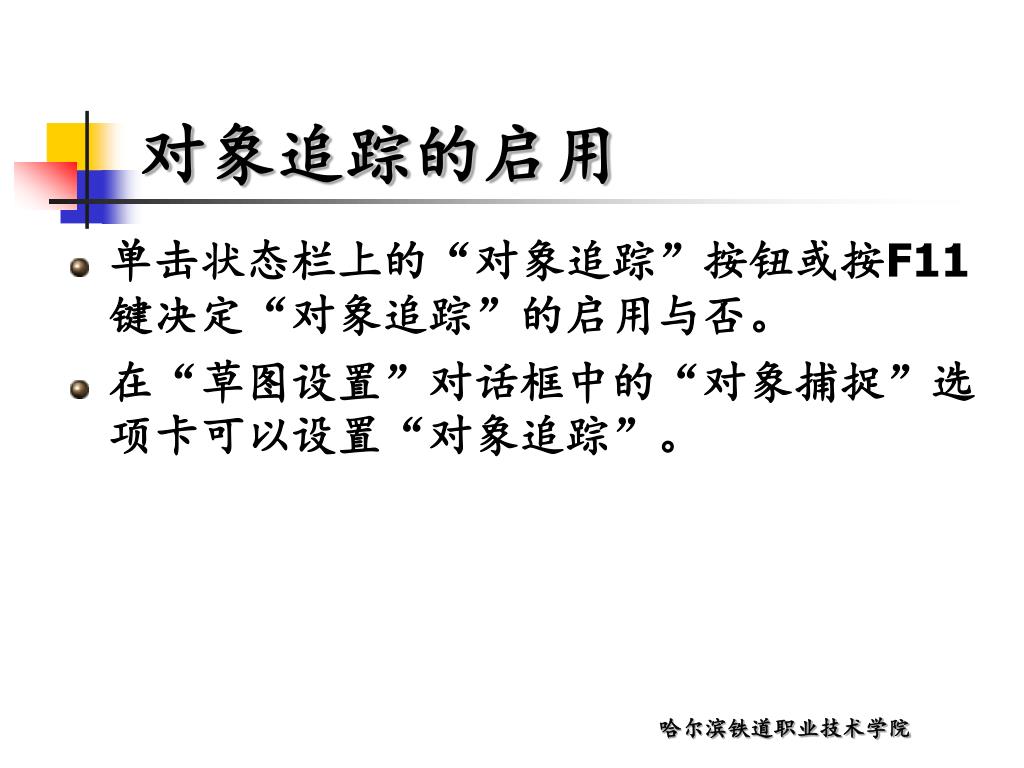

40. 对象追踪的启用 • 单击状态栏上的“对象追踪”按钮或按F11键决定“对象追踪”的启用与否。 • 在“草图设置”对话框中的“对象捕捉”选项卡可以设置“对象追踪”。

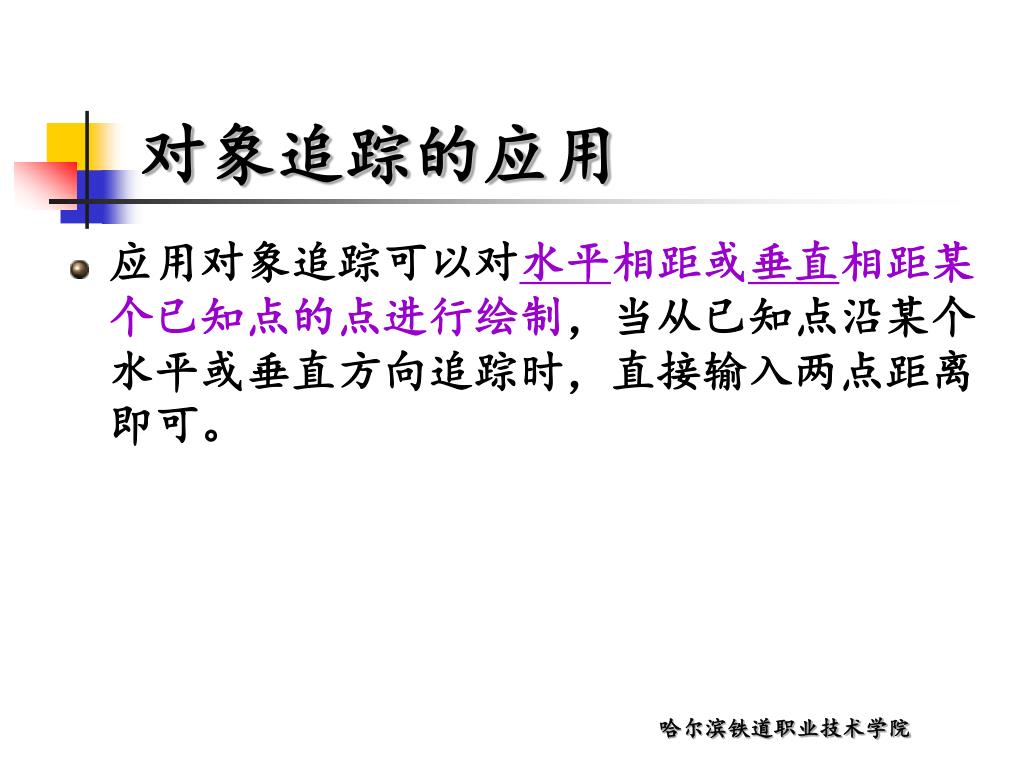

41. 对象追踪的应用 • 应用对象追踪可以对水平相距或垂直相距某个已知点的点进行绘制，当从已知点沿某个水平或垂直方向追踪时，直接输入两点距离即可。

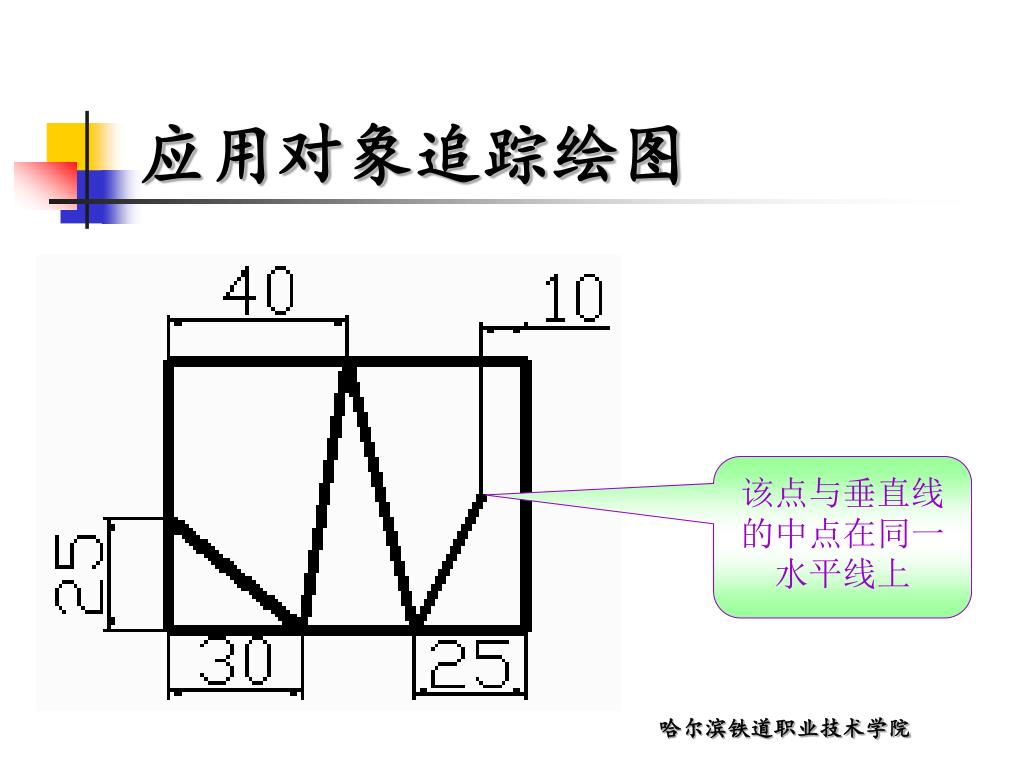

42. 应用对象追踪绘图 该点与垂直线的中点在同一水平线上

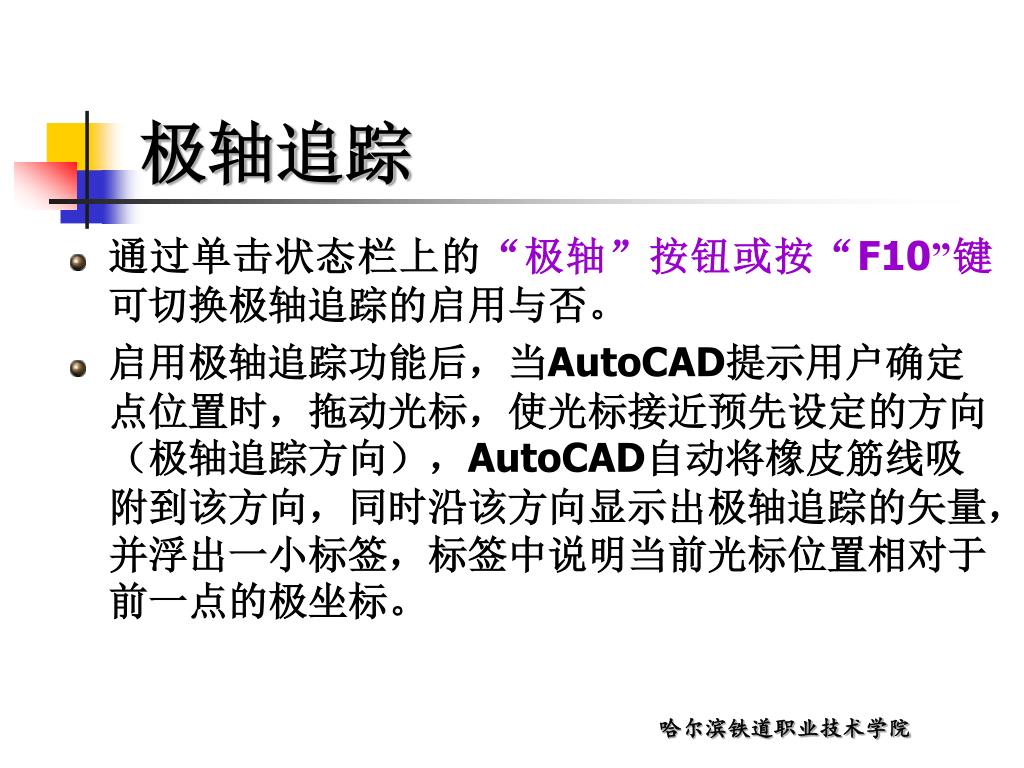

43. 极轴追踪 • 通过单击状态栏上的“极轴”按钮或按“F10”键可切换极轴追踪的启用与否。 • 启用极轴追踪功能后，当AutoCAD提示用户确定点位置时，拖动光标，使光标接近预先设定的方向（极轴追踪方向），AutoCAD自动将橡皮筋线吸附到该方向，同时沿该方向显示出极轴追踪的矢量，并浮出一小标签，标签中说明当前光标位置相对于前一点的极坐标。

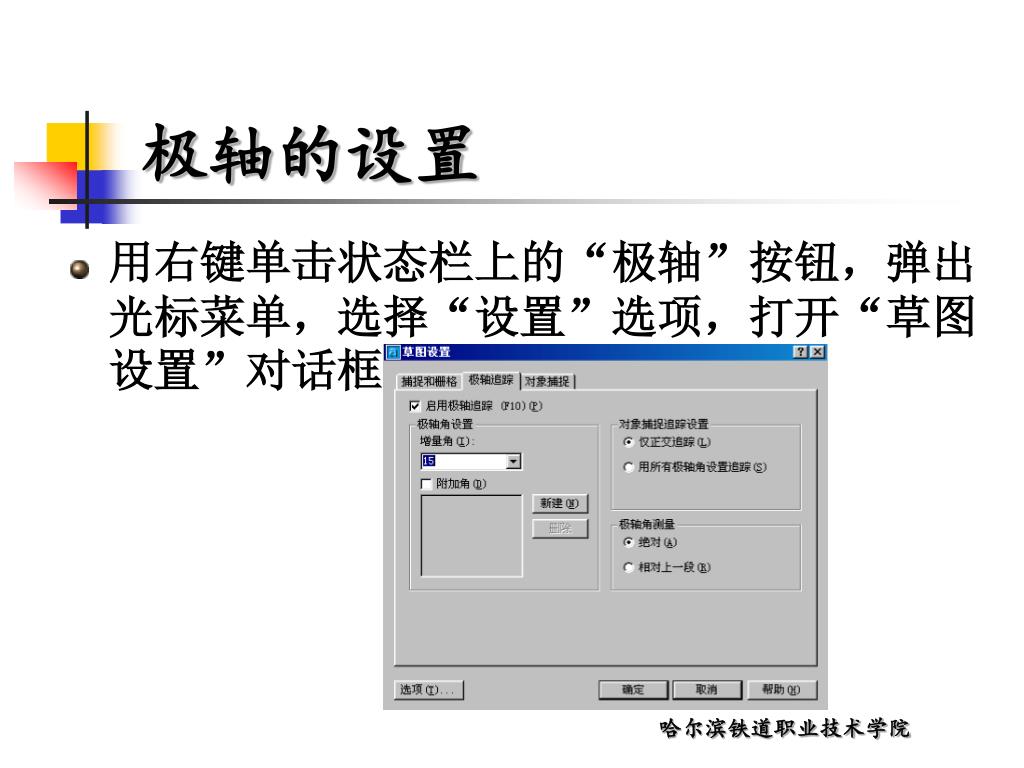

44. 极轴的设置 • 用右键单击状态栏上的“极轴”按钮，弹出光标菜单，选择“设置”选项，打开“草图设置”对话框

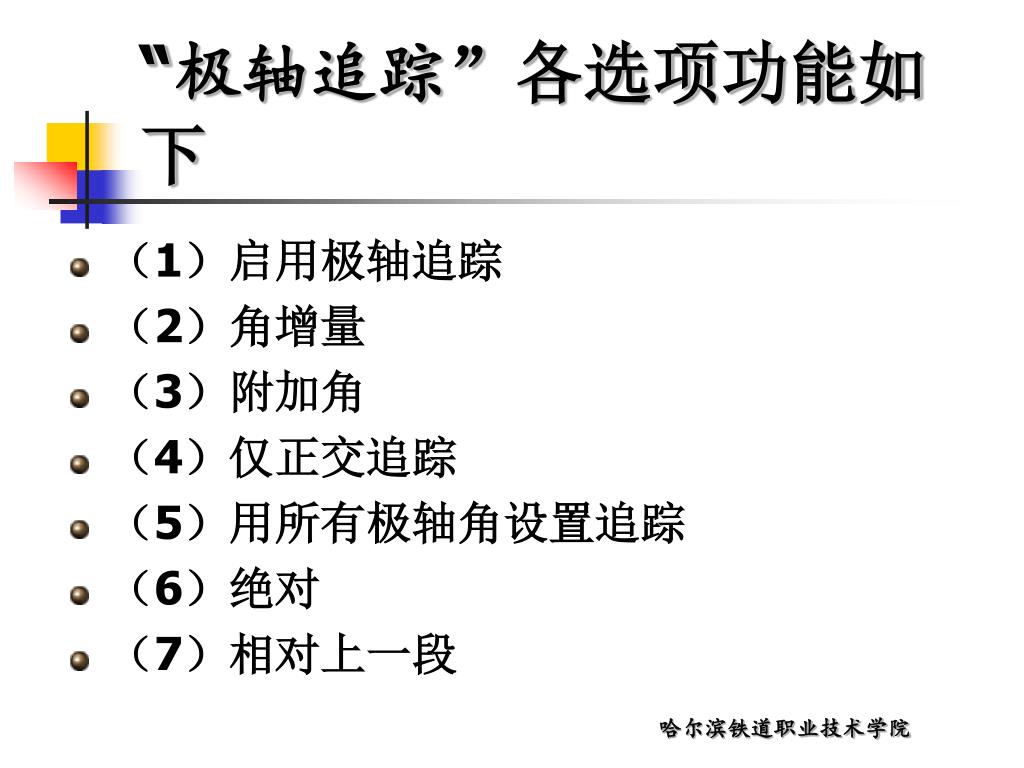

45. “极轴追踪”各选项功能如下 • （1）启用极轴追踪 • （2）角增量 • （3）附加角 • （4）仅正交追踪 • （5）用所有极轴角设置追踪 • （6）绝对 • （7）相对上一段

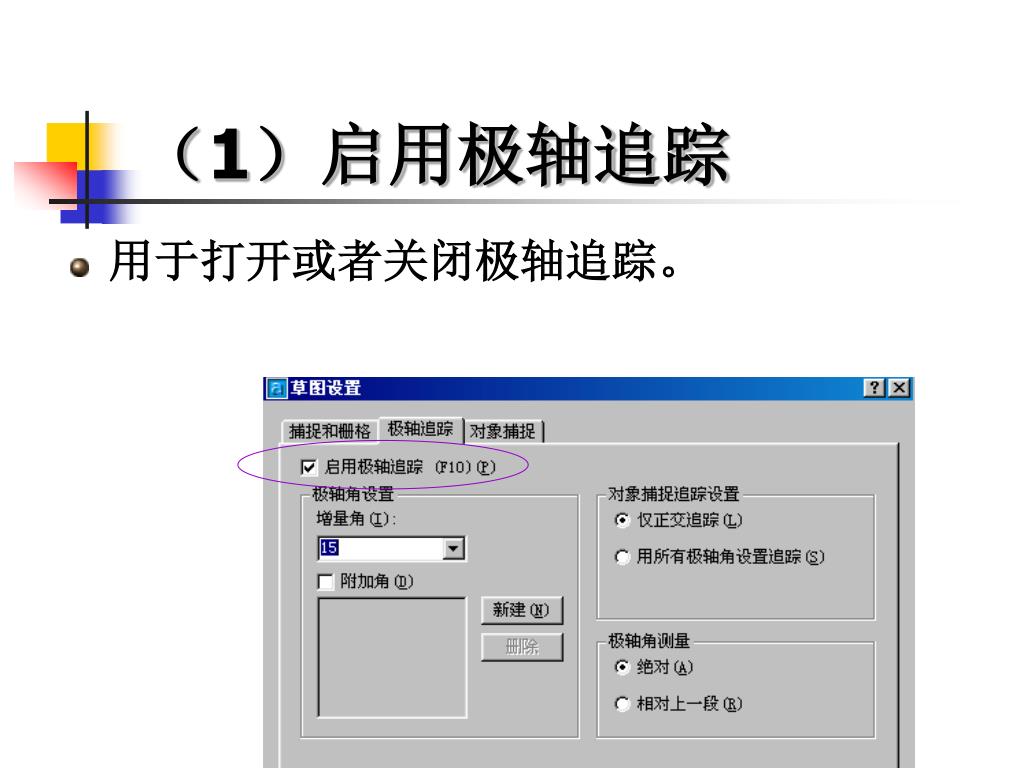

46. （1）启用极轴追踪 • 用于打开或者关闭极轴追踪。

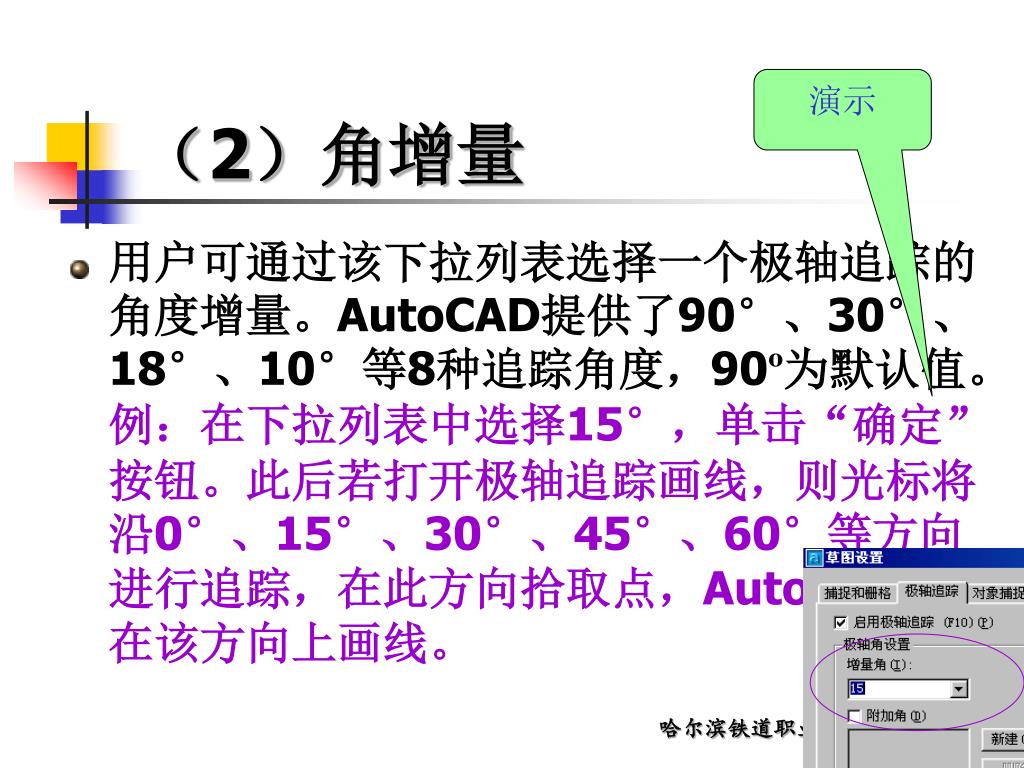

47. （2）角增量 演示 • 用户可通过该下拉列表选择一个极轴追踪的角度增量。AutoCAD提供了90°、30°、18°、10°等8种追踪角度，90º为默认值。例：在下拉列表中选择15°，单击“确定”按钮。此后若打开极轴追踪画线，则光标将沿0°、15°、30°、45°、60°等方向进行追踪，在此方向拾取点，AutoCAD就在该方向上画线。

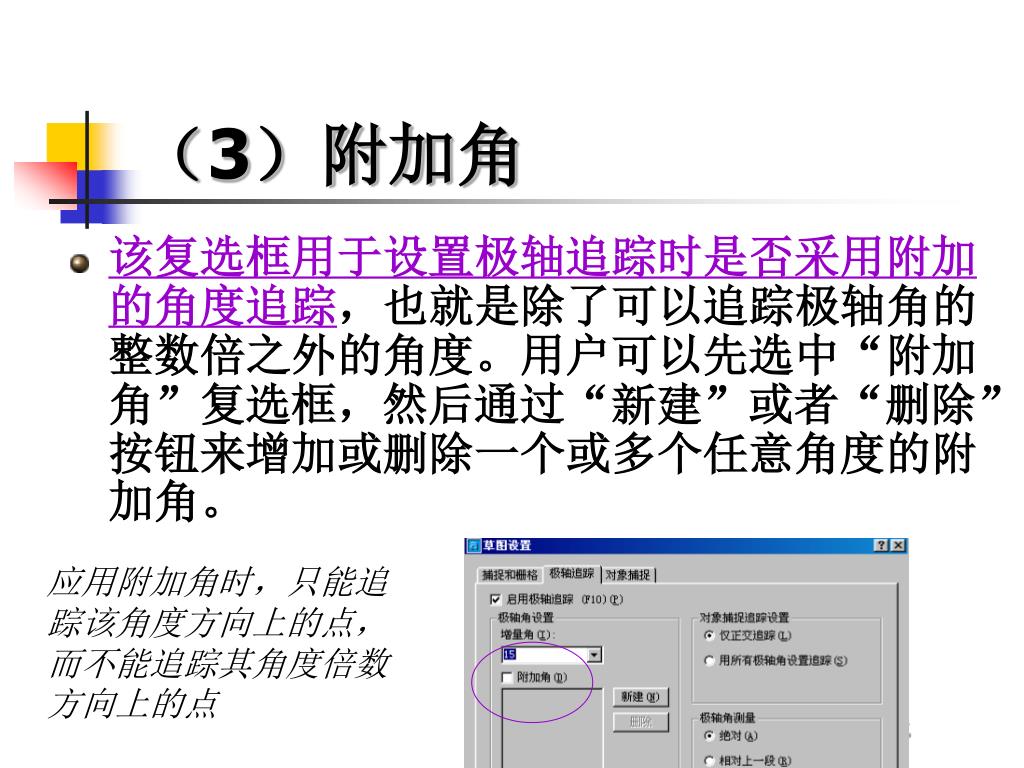

48. （3）附加角 • 该复选框用于设置极轴追踪时是否采用附加的角度追踪，也就是除了可以追踪极轴角的整数倍之外的角度。用户可以先选中“附加角”复选框，然后通过“新建”或者“删除”按钮来增加或删除一个或多个任意角度的附加角。 应用附加角时，只能追踪该角度方向上的点，而不能追踪其角度倍数方向上的点

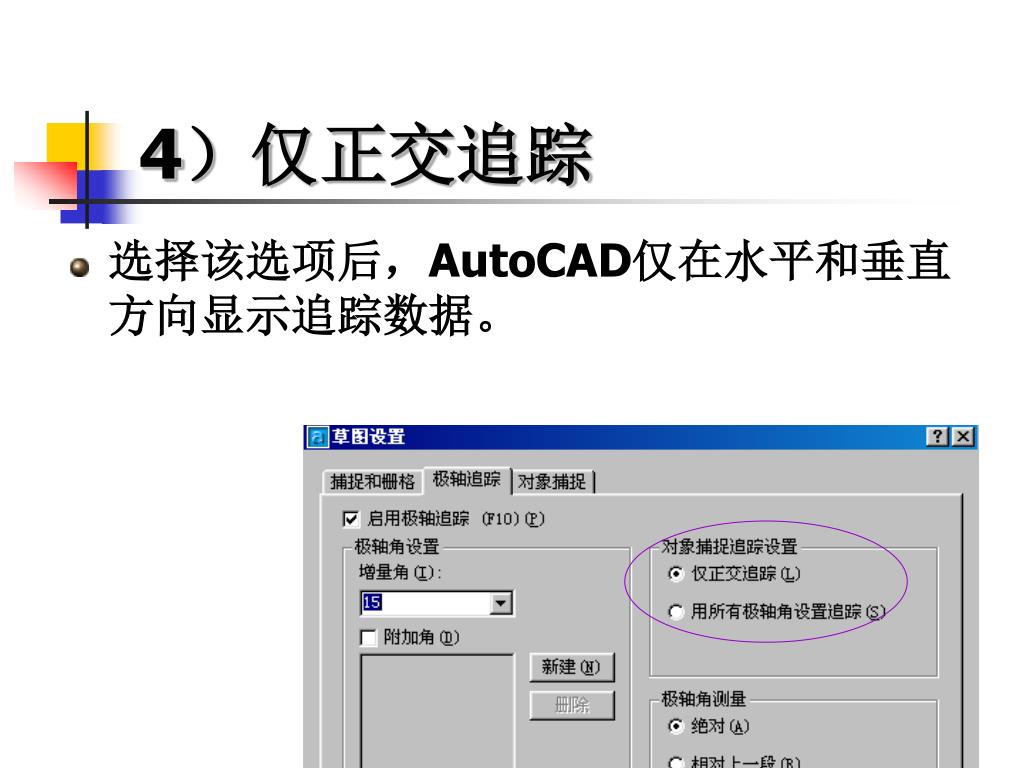

49. 4）仅正交追踪 • 选择该选项后，AutoCAD仅在水平和垂直方向显示追踪数据。

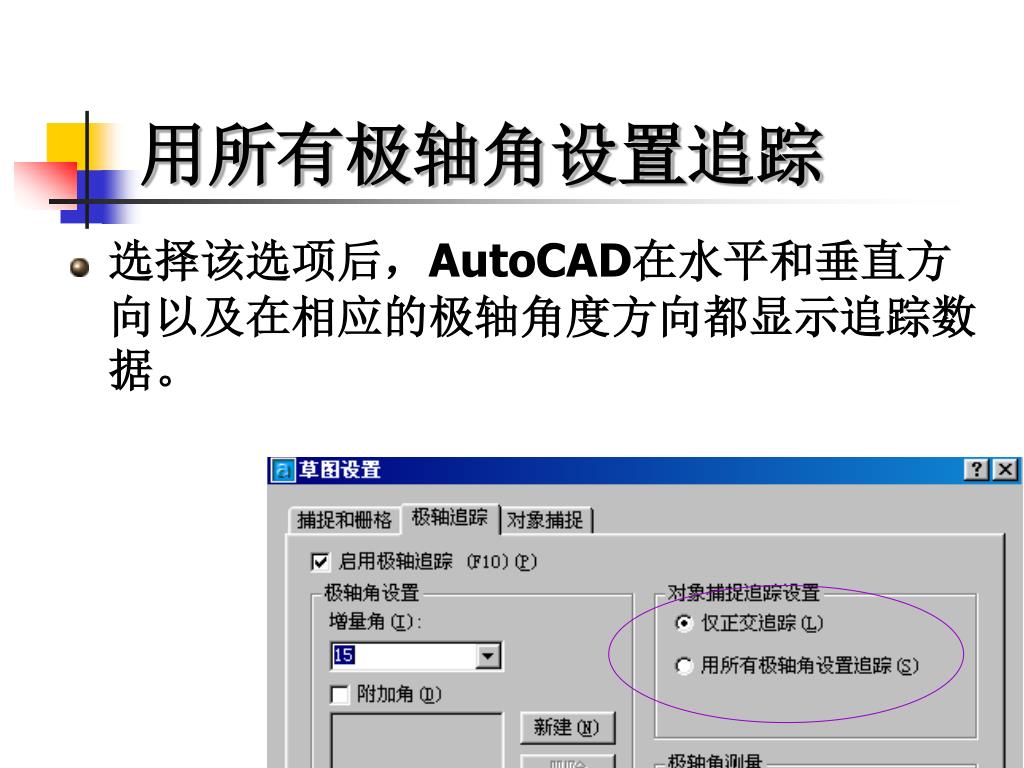

50. 用所有极轴角设置追踪 • 选择该选项后，AutoCAD在水平和垂直方向以及在相应的极轴角度方向都显示追踪数据。
