  1. BÀI 4 HÌNH CẮT VÀ MẶT CẮT

  2. i. KH¸I NIÖM Mặt phẳng hình chiếu Mặt phẳng cắt I. Khái niệm về mặt cắt và hình cắt: Thế nào là mặt phẳng cắt ? Mặt phẳng cắt là mặt phẳng tưởng tượng cắt qua vật thể và song song với mặt phẳng hình chiếu.

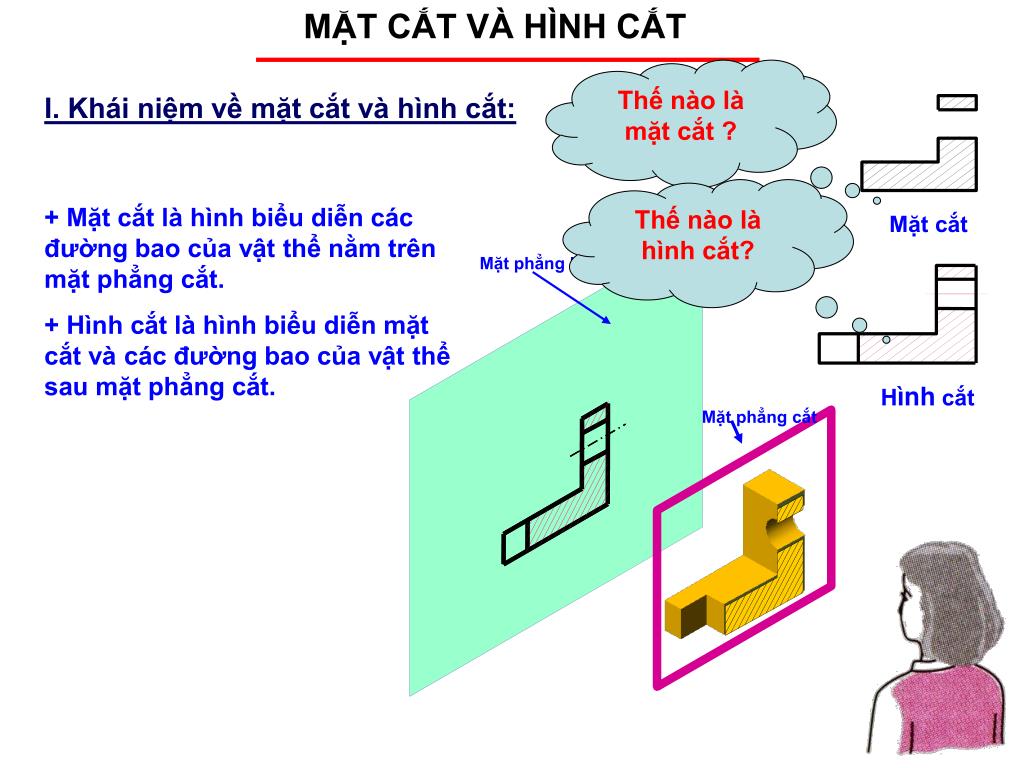

  3. MẶT CẮT VÀ HÌNH CẮT Mặt phẳng hình chiếu Mặt phẳng cắt Thế nào là mặt cắt ? I. Khái niệm về mặt cắt và hình cắt: Thế nào là hình cắt? + Mặt cắt là hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt. + Hình cắt là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt. Mặt cắt Hình cắt

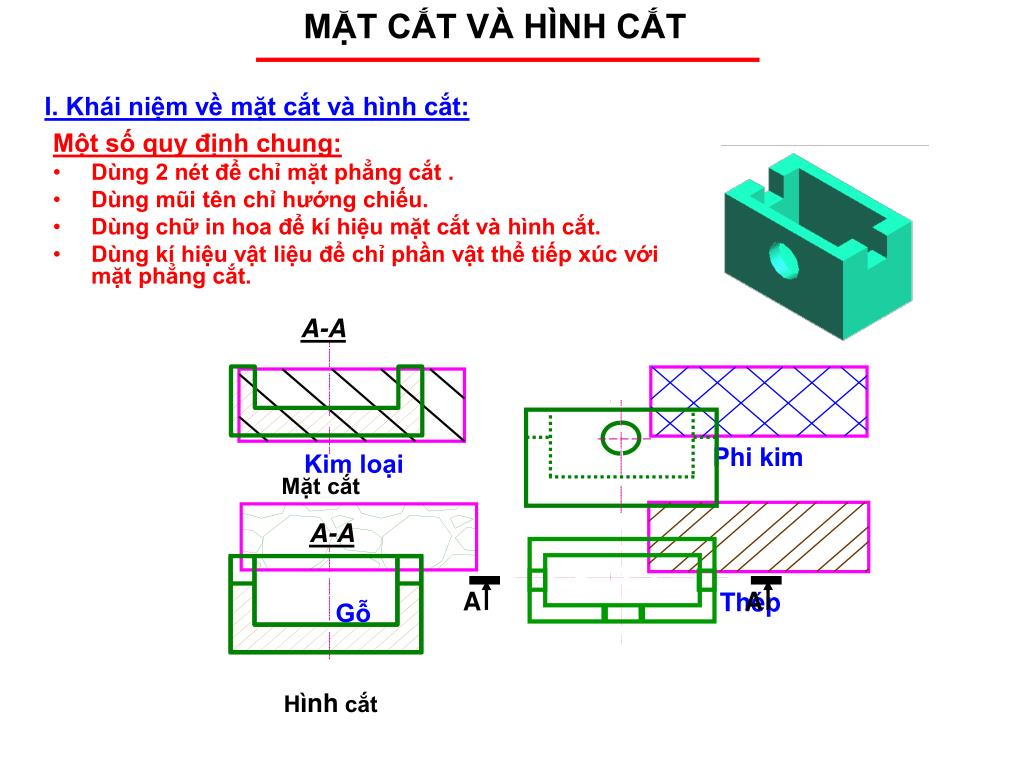

  4. Một số quy định chung: Dùng 2 nét để chỉ mặt phẳng cắt . Dùng mũi tên chỉ hướng chiếu. Dùng chữ in hoa để kí hiệu mặt cắt và hình cắt. Dùng kí hiệu vật liệu để chỉ phần vật thể tiếp xúc với mặt phẳng cắt. MẶT CẮT VÀ HÌNH CẮT Phi kim Kim loại Hình cắt Mặt cắt Thép Gỗ I. Khái niệm về mặt cắt và hình cắt: A-A A-A A A

  5. MẶT CẮT VÀ HÌNH CẮT II. Mặt cắt: Vậy mặt cắt dùng để làm gì nhỉ ? Và có mấy loại mặt cắt ? 1. Mặt cắt chập: ??? a. Định nghĩa: b. Quy ước: c .Phạm vi sử dụng: • Mặt cắt chập dùng để biểu diễn mặt cắt có hình dạngđơn giản. Mặt cắt chập là mặt cắt được vẽ ngay trên hình chiếu tương ứng. • Đường bao của mặt cắt chập vẽ bằng nét liền mảnh. • Đường bao của hình chiếu trên mặt cắt vẫn được giữ nguyên.

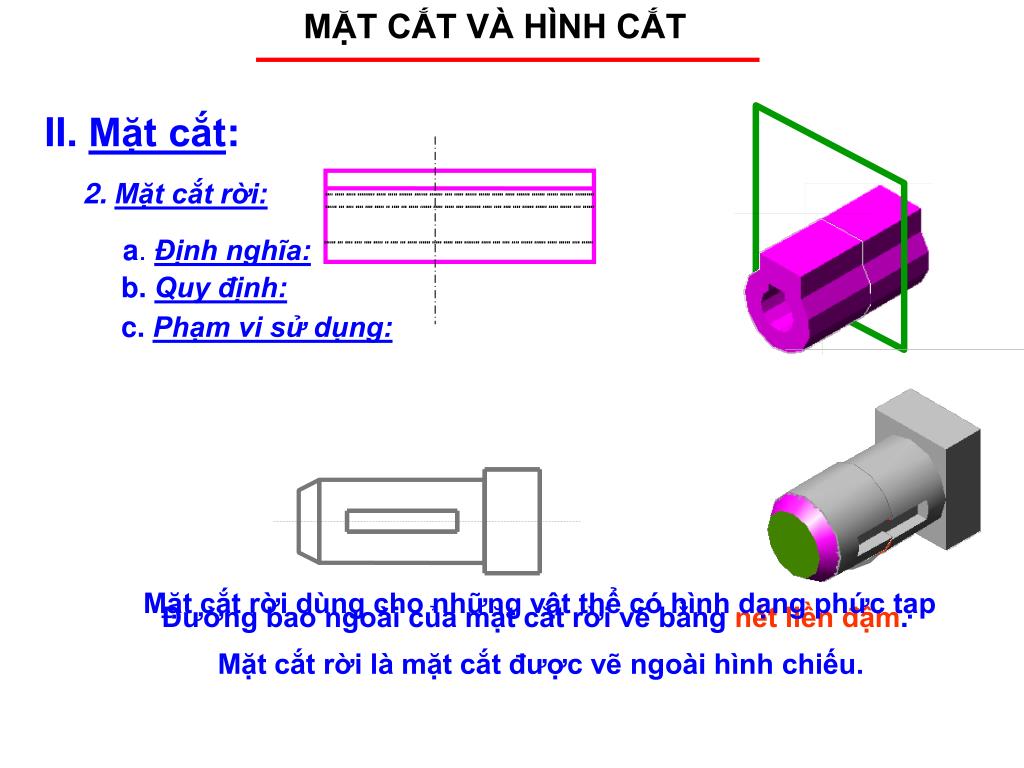

  6. MẶT CẮT VÀ HÌNH CẮT II. Mặt cắt: 2. Mặt cắt rời: a. Định nghĩa: b.Quy định: c. Phạm vi sử dụng: Mặt cắt rời dùng cho những vật thể có hình dạng phức tạp Đường bao ngoài của mặt cắt rời vẽ bằng nét liền đậm. Mặt cắt rời là mặt cắt được vẽ ngoài hình chiếu.

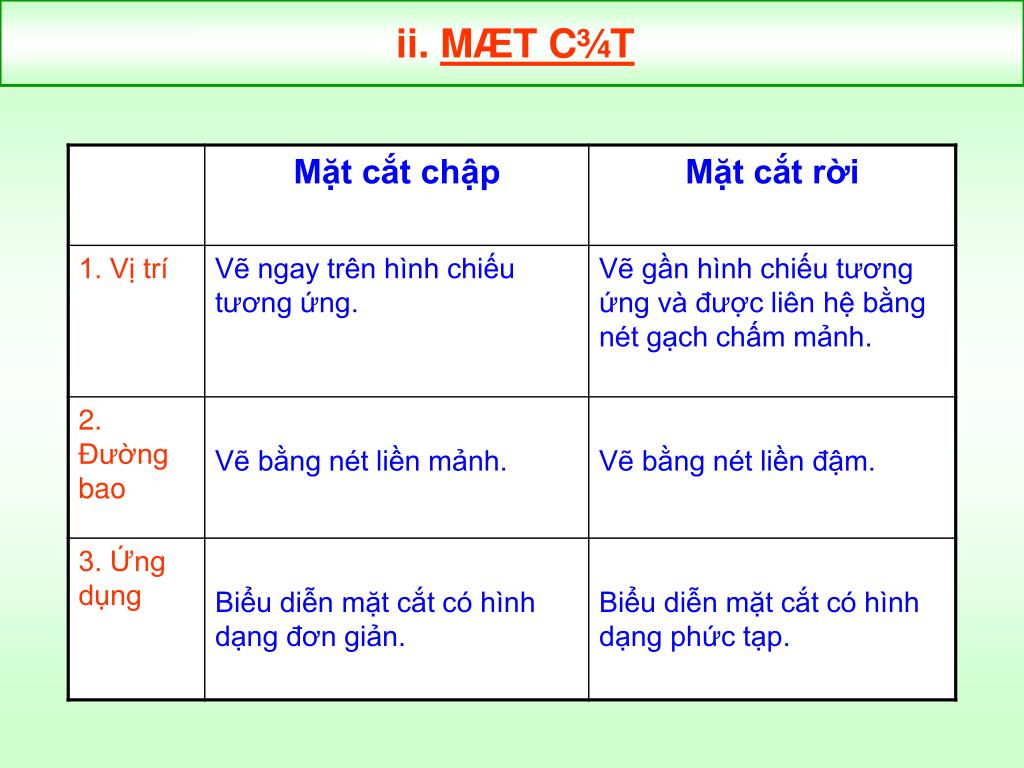

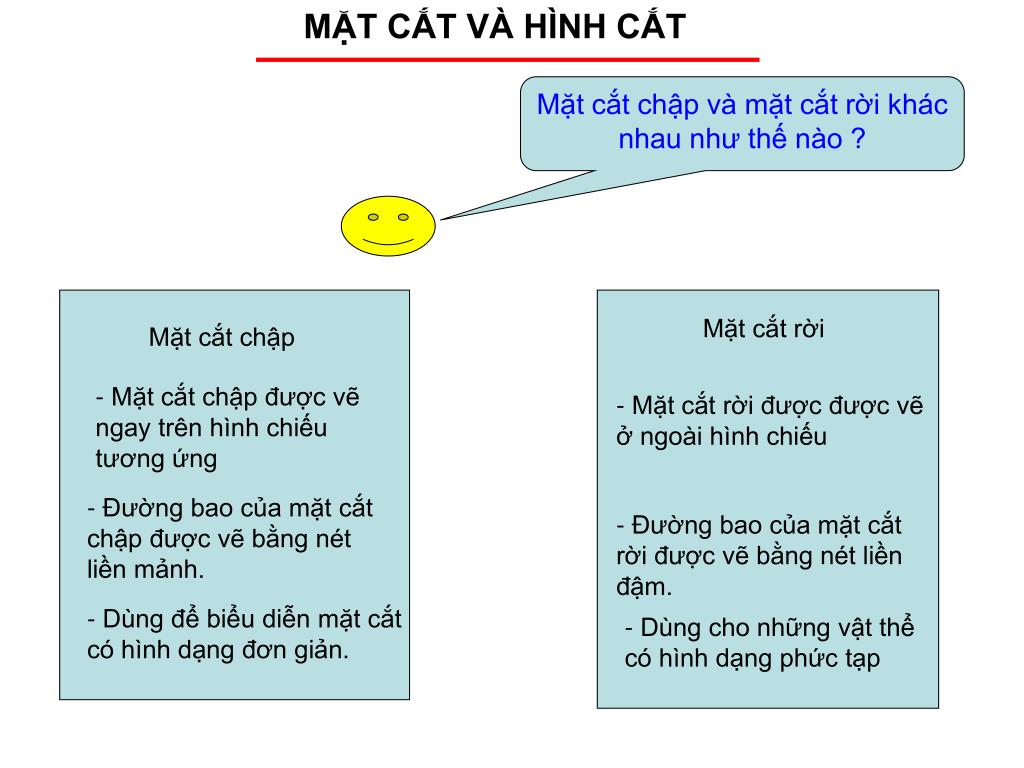

  7. MẶT CẮT VÀ HÌNH CẮT Mặt cắt chập và mặt cắt rời khác nhau như thế nào ? Mặt cắt rời Mặt cắt chập - Mặt cắt chập được vẽ ngay trên hình chiếu tương ứng - Mặt cắt rời được được vẽ ở ngoài hình chiếu - Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh. - Đường bao của mặt cắt rời được vẽ bằng nét liền đậm. - Dùng để biểu diễn mặt cắt có hình dạng đơn giản. - Dùng cho những vật thể có hình dạng phức tạp

  8. MẶT CẮT VÀ HÌNH CẮT A A A A III. Hình cắt: Có mấy loại hình cắt đó là những loại nào? 1. Hình cắt toàn bộ: A-A Thế nào là hình cắt toàn bộ ? Hình cắt toàn bộ là hình cắt sử dụng một mặt phẳng cắt và dùng để biểu diễn hình dạng bên trong của vật thể.

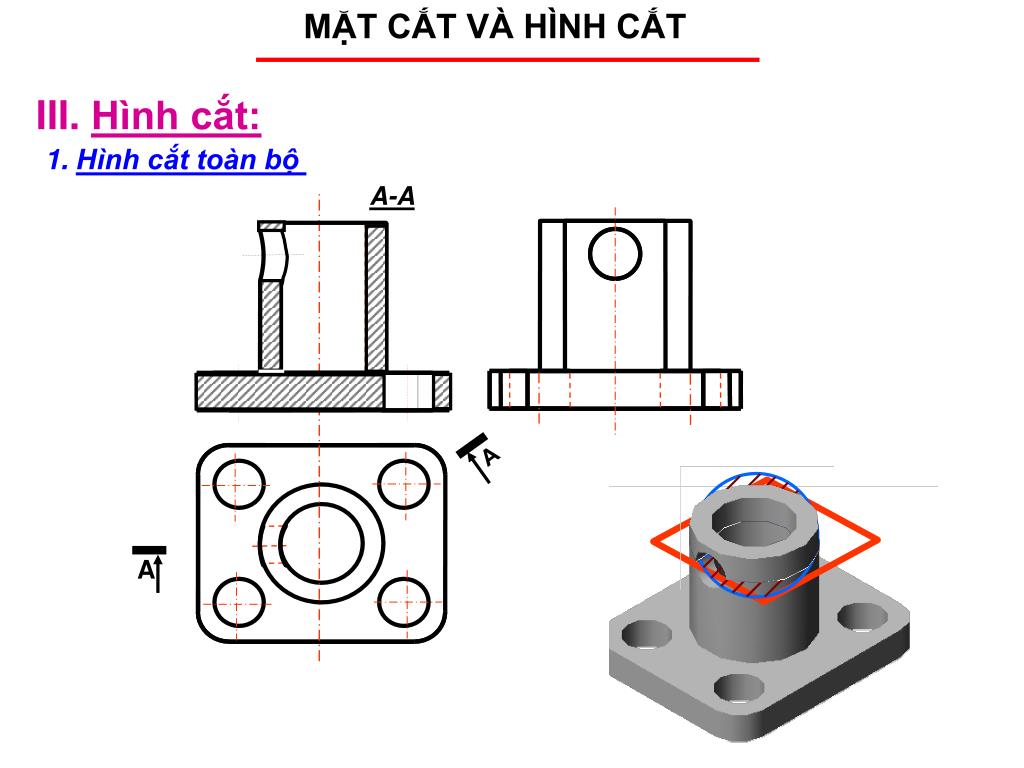

  9. MẶT CẮT VÀ HÌNH CẮT A A III. Hình cắt: 1. Hình cắt toàn bộ A-A

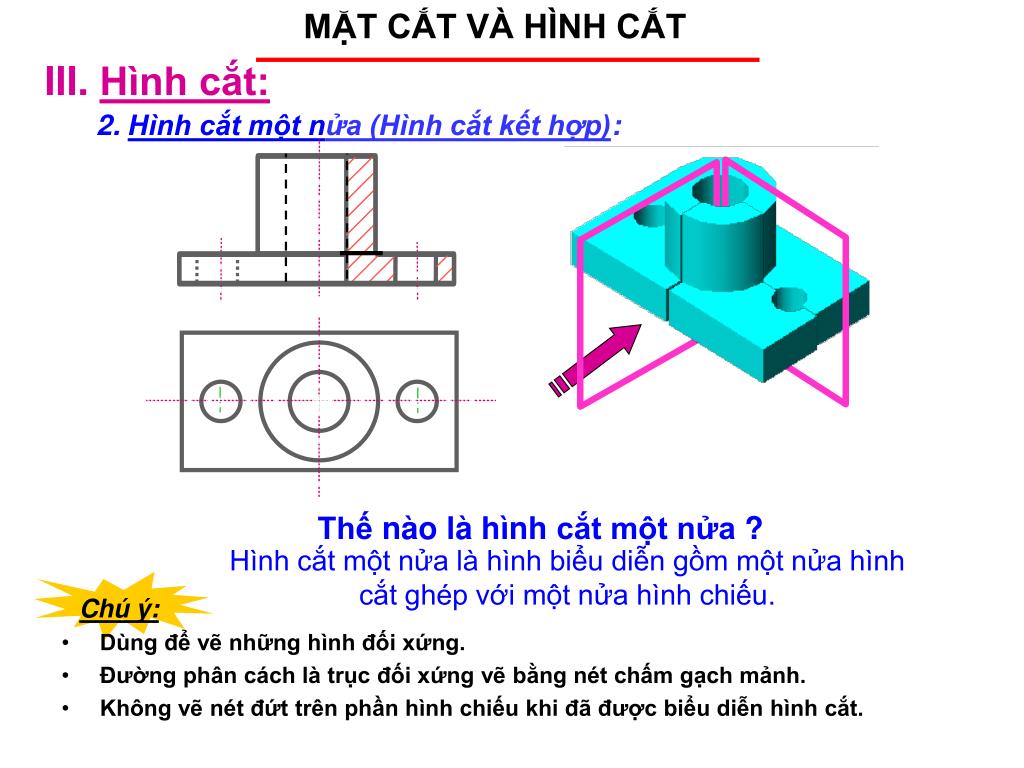

  10. MẶT CẮT VÀ HÌNH CẮT Chú ý: III. Hình cắt: 2. Hình cắt một nửa (Hình cắt kết hợp): • Dùng để vẽ những hình đối xứng. • Đường phân cách là trục đối xứng vẽ bằng nét chấm gạch mảnh. • Không vẽ nét đứt trên phần hình chiếu khi đã được biểu diễn hình cắt. Thế nào là hình cắt một nửa ? Hình cắt một nửa là hình biểu diễn gồm một nửa hình cắt ghép với một nửa hình chiếu.

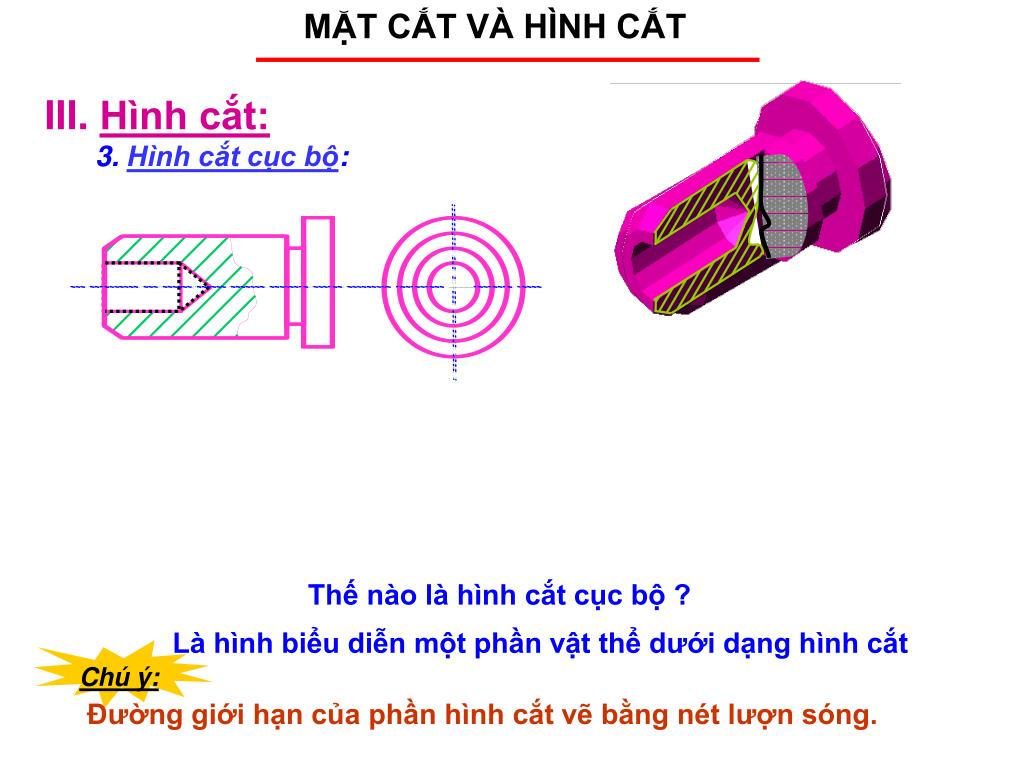

  11. MẶT CẮT VÀ HÌNH CẮT Chú ý: III. Hình cắt: 3. Hình cắt cục bộ: Thế nào là hình cắt cục bộ ? Là hình biểu diễn một phần vật thể dưới dạng hình cắt Đường giới hạn của phần hình cắt vẽ bằng nét lượn sóng.

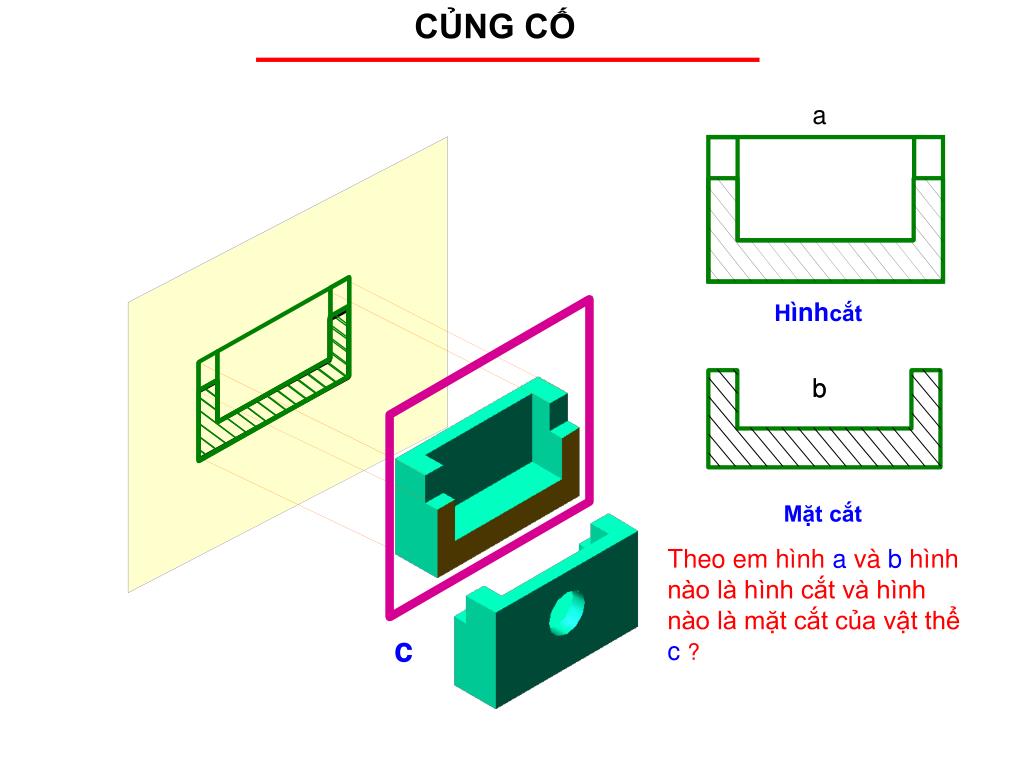

  12. CỦNG CỐ a Hìnhcắt b b Mặt cắt Theo em hình a và b hình nào là hình cắt và hình nào là mặt cắt của vật thể c ? c

  13. Củng cố bài học Hình 4 Hình 5 Hình 3 Hình 2 Hình 1 BÀI TẬP TRẮC NGHIỆM 1 Hãy xác định hình chiếu đứng và hình chiếu bằng của vật thể bên:

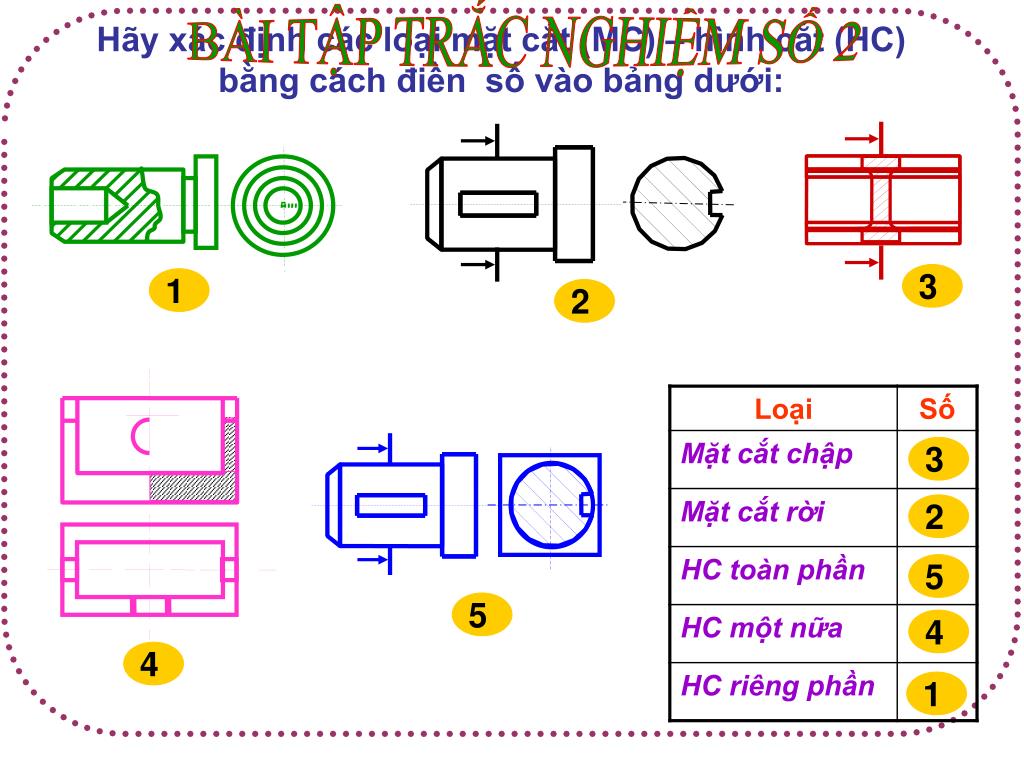

  14. BÀI TẬP TRẮC NGHIỆM SỐ 2 1 2 3 4 5 1 2 3 5 4 Hãy xác định các loại mặt cắt (MC) – hình cắt (HC) bằng cách điền số vào bảng dưới:

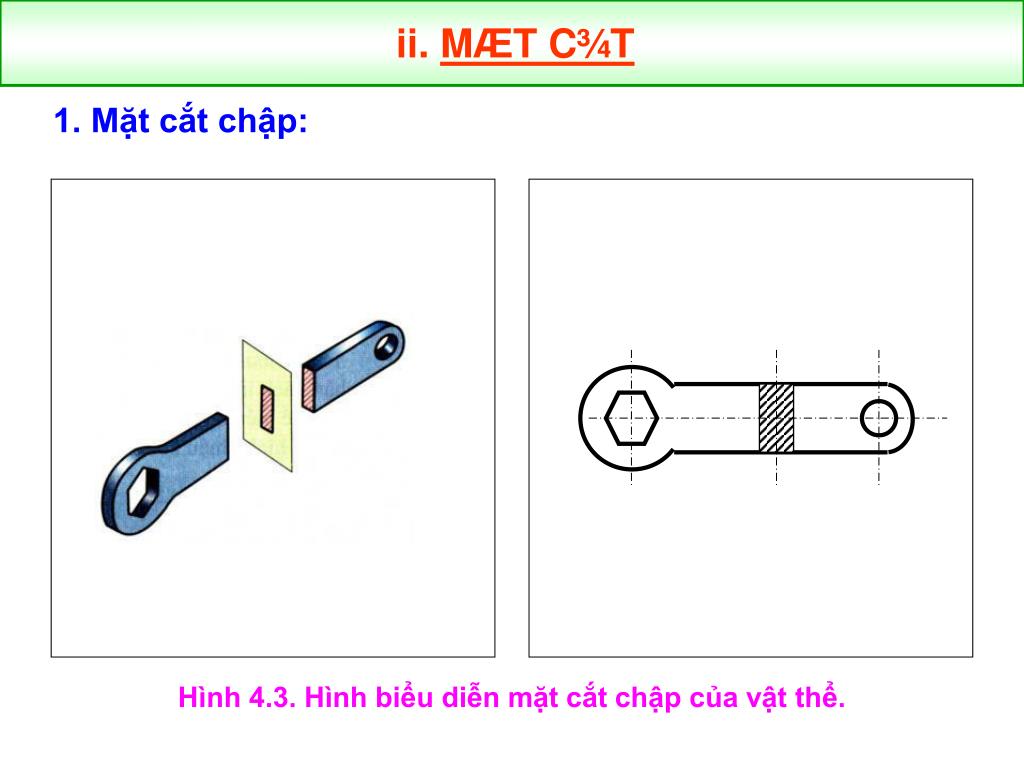

  15. ii. MÆT C¾T 1. Mặt cắt chập: Hình 4.3. Hình biểu diễn mặt cắt chập của vật thể.

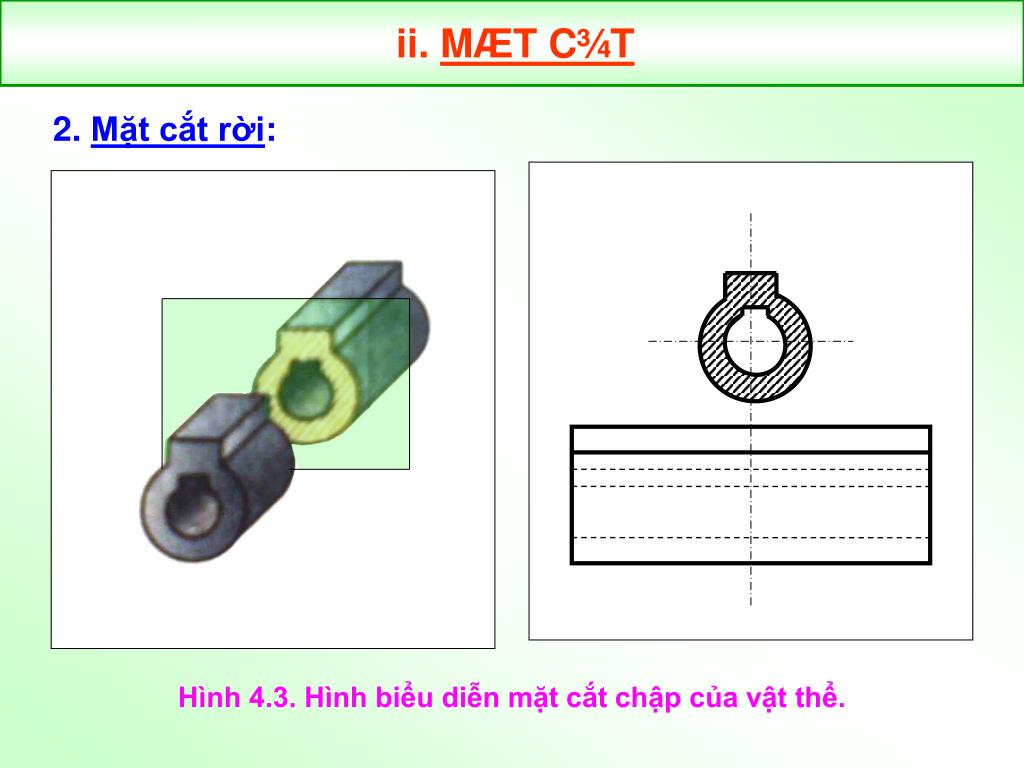

  16. ii. MÆT C¾T 2. Mặt cắt rời: Hình 4.3. Hình biểu diễn mặt cắt chập của vật thể.

  17. ii. MÆT C¾T

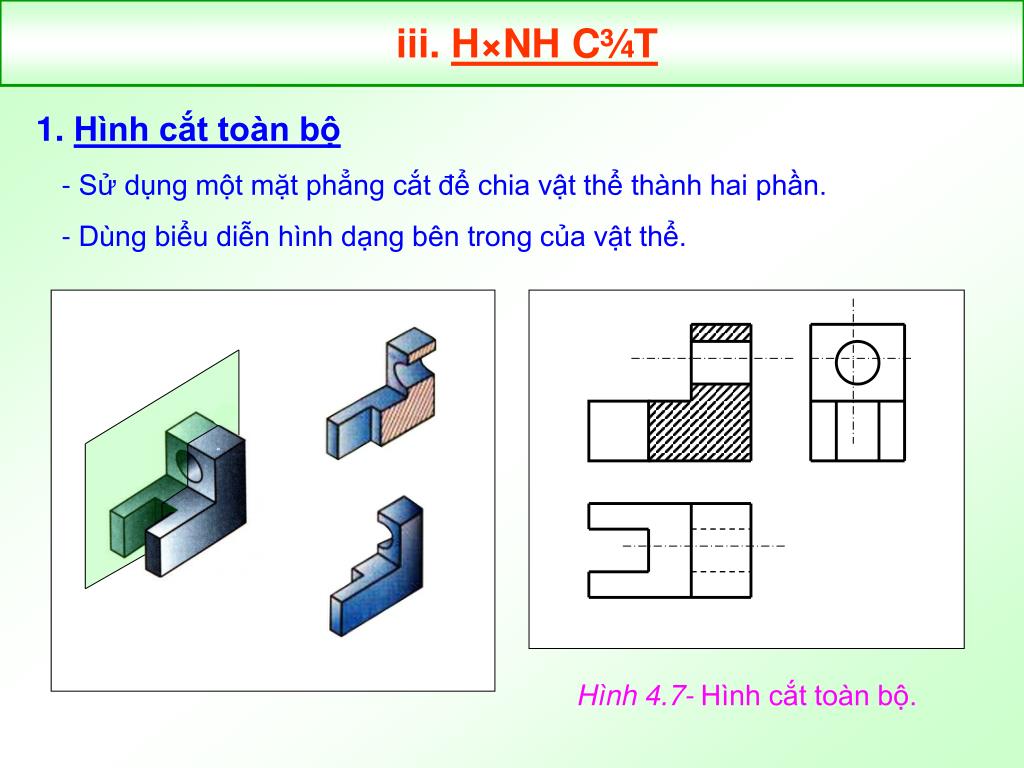

  18. iii. H×NH C¾T 1. Hình cắt toàn bộ - Sử dụng một mặt phẳng cắt để chia vật thể thành hai phần. - Dùng biểu diễn hình dạng bên trong của vật thể. Hình 4.7- Hình cắt toàn bộ.

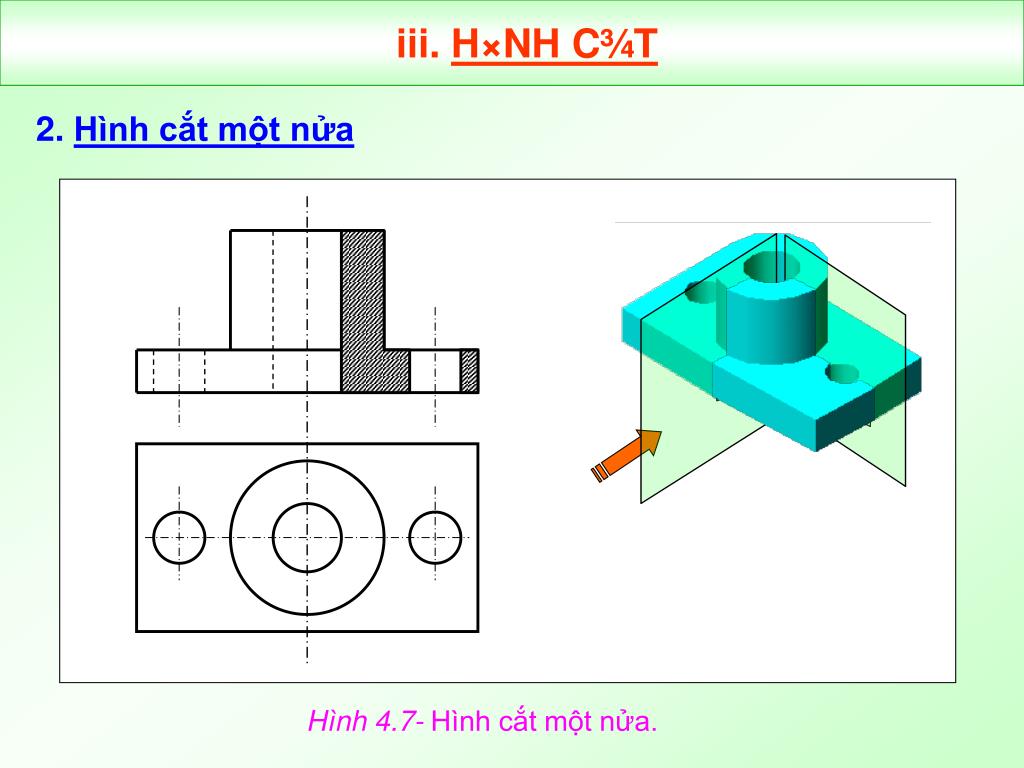

  19. iii. H×NH C¾T 2. Hình cắt một nửa Hình 4.7- Hình cắt một nửa.

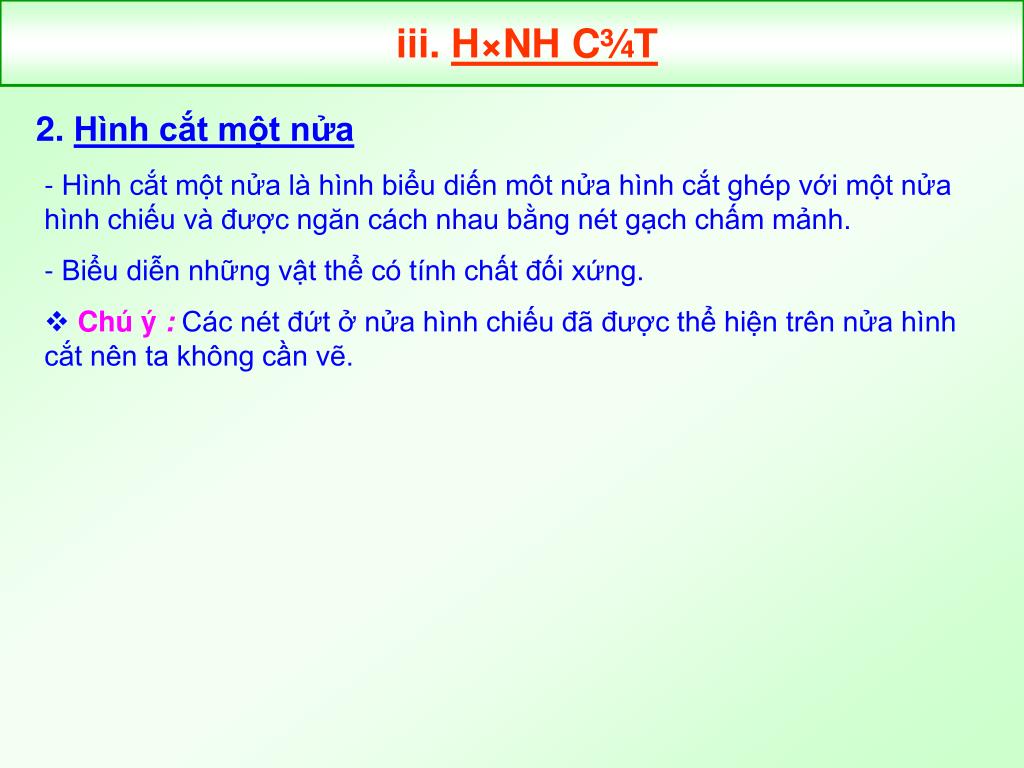

  20. iii. H×NH C¾T 2. Hình cắt một nửa - Hình cắt một nửa là hình biểu diến môt nửa hình cắt ghép với một nửa hình chiếu và được ngăn cách nhau bằng nét gạch chấm mảnh. - Biểu diễn những vật thể có tính chất đối xứng. • Chú ý : Các nét đứt ở nửa hình chiếu đã được thể hiện trên nửa hình cắt nên ta không cần vẽ.

  21. iii. H×NH C¾T 3. Hình cắt cục bộ - Là hình biểu diễn một phần vật thể dưới dạng hình cắt. - Được ngăn cách với phần còn lại của vật thể bằng nét gạch chấm mảnh. Hình 4.7- Hình cắt cục bộ.
