  1. CURSO DE Simón VIS

  2. ÍNDICE • FUNCIONES • Código • Iluminación • Temporizadores • Simulación de presencia • Programación funcional • Calefacción • Riego • Persianas y toldos • Detección de intrusión • Listado • INTRODUCCIÓN • La empresa • Opciones domóticas de Simón • ¿Qué es Simón VIS? • ESQUEMA DE FUNCIONAMIENTO • MÓDULOS • Descripción • Conexión. • SOFTWARE DE PROGRAMACIÓN • Introducción • Botones y menús • Edición

  3. INTRODUCCIÓN – La empresa • SIMON es una de las empresas españolas más importantes en el campo del material eléctrico. Desde su fundación en el 1916, su voluntad ha sido satisfacer la demanda de mercado y adaptarse a sus necesidades cambiantes. • Simón VIS es un sistema de control domótico que se implanta en el mercado español en el año 1995, siendo una adaptación del producto danés llevada a cabo por la empresa Simón.

  4. INTRODUCCIÓN – Opciones domóticas Sistema de control doméstico integral: Iluminación Control de alarmas Sistema de riego Climatización Toldos Ventanas Sistema de control de servicios domésticos a través del teléfono. Intrusión Climatización Detección de agua/gas Detección de humo Emergencia médica

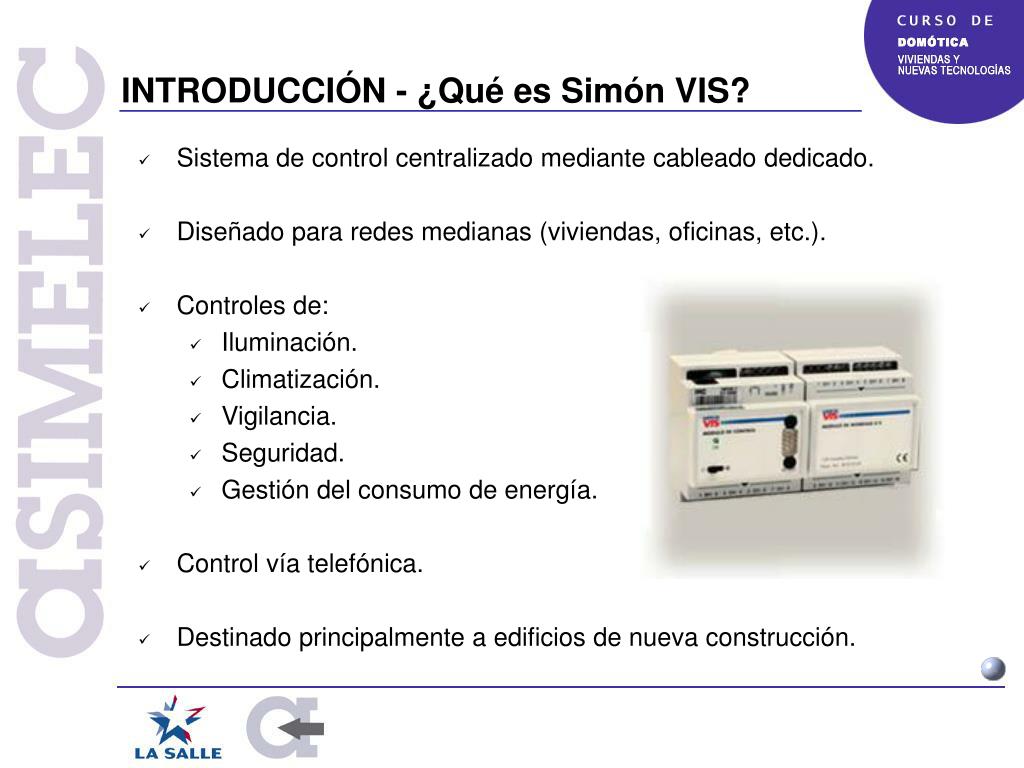

  5. INTRODUCCIÓN - ¿Qué es Simón VIS? • Sistema de control centralizado mediante cableado dedicado. • Diseñado para redes medianas (viviendas, oficinas, etc.). • Controles de: • Iluminación. • Climatización. • Vigilancia. • Seguridad. • Gestión del consumo de energía. • Control vía telefónica. • Destinado principalmente a edificios de nueva construcción.

  6. ESQUEMA DE FUNCIONAMIENTO CONTROL CENTRALIZADO MÓDEM + TELÉFONO ILUMINACIÓN SENSORES CLIMATIZACIÓN CONTROL Simón VIS CONTROL DE CONSUMO PULSADORES ALARMAS TÉCNICAS

  7. MÓDULOS – Descripción (I/V) • Módulo de alimentación • Entrada: 230VAC 50/60Hz. • Salida: 24VDC 0,6A o 3A (módulo de 15W o de 72W). • Fuente conmutada y protegida • Módulo de control • Punto central que recibe la información de las entradas y salidas. • Programable mediante un PC que se conecta por el puerto serie (RS232). • Memoria en EEPROM. • Con interfase E/S (128 entradas y 128 salidas).

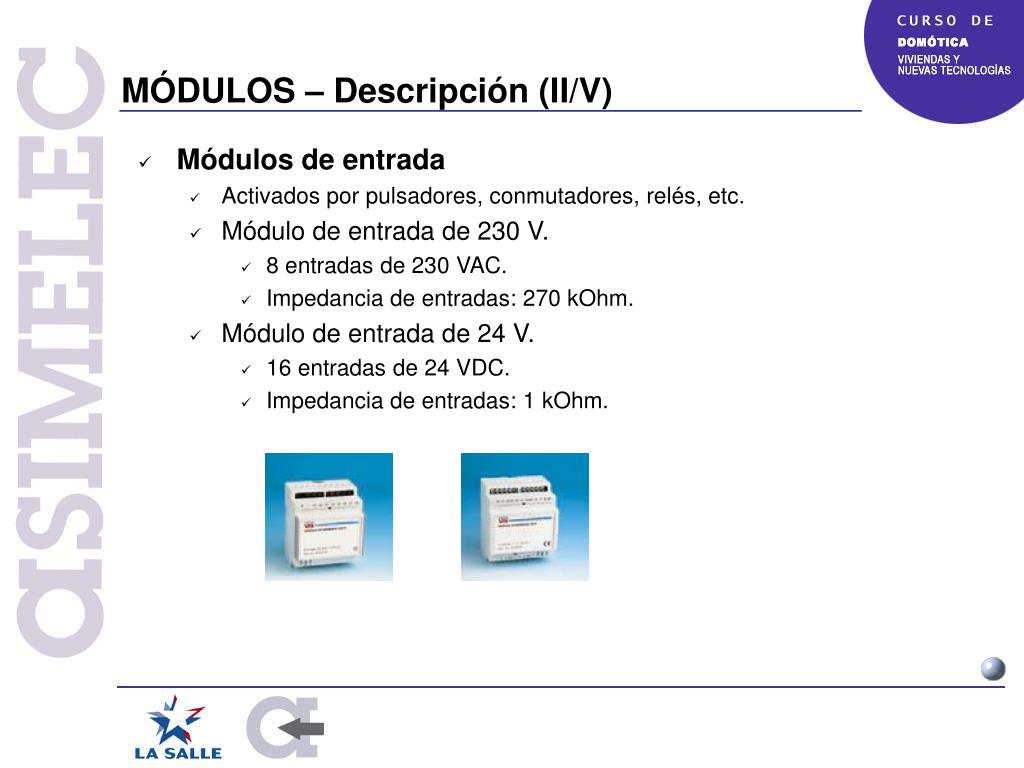

  8. MÓDULOS – Descripción (II/V) • Módulos de entrada • Activados por pulsadores, conmutadores, relés, etc. • Módulo de entrada de 230 V. • 8 entradas de 230 VAC. • Impedancia de entradas: 270 kOhm. • Módulo de entrada de 24 V. • 16 entradas de 24 VDC. • Impedancia de entradas: 1 kOhm.

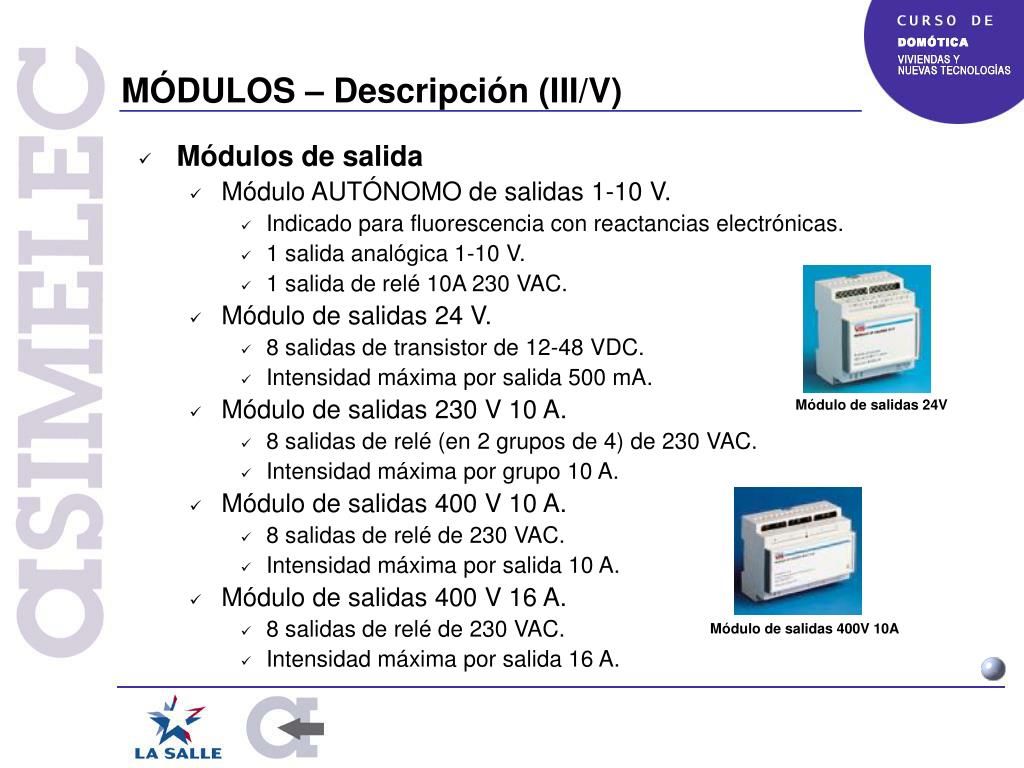

  9. MÓDULOS – Descripción (III/V) • Módulos de salida • Módulo AUTÓNOMO de salidas 1-10 V. • Indicado para fluorescencia con reactancias electrónicas. • 1 salida analógica 1-10 V. • 1 salida de relé 10A 230 VAC. • Módulo de salidas 24 V. • 8 salidas de transistor de 12-48 VDC. • Intensidad máxima por salida 500 mA. • Módulo de salidas 230 V 10 A. • 8 salidas de relé (en 2 grupos de 4) de 230 VAC. • Intensidad máxima por grupo 10 A. • Módulo de salidas 400 V 10 A. • 8 salidas de relé de 230 VAC. • Intensidad máxima por salida 10 A. • Módulo de salidas 400 V 16 A. • 8 salidas de relé de 230 VAC. • Intensidad máxima por salida 16 A. Módulo de salidas 24V Módulo de salidas 400V 10A

  10. MÓDULOS – Descripción (IV/V) • Módulo de temporizadores • 128 temporizaciones semanales. • Hora y fecha actual. • Modificable por el usuario. • Módulo de módem • Comunicación bidireccional (RS485). • Homologado por DG:E00950066.

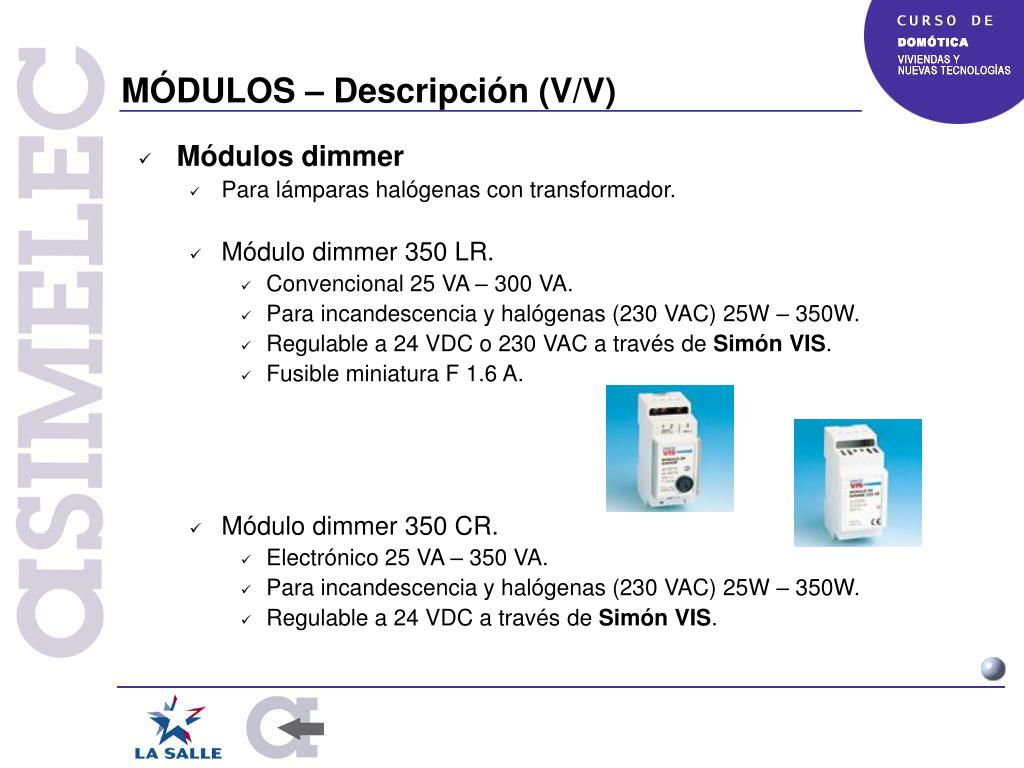

  11. MÓDULOS – Descripción (V/V) • Módulos dimmer • Para lámparas halógenas con transformador. • Módulo dimmer 350 LR. • Convencional 25 VA – 300 VA. • Para incandescencia y halógenas (230 VAC) 25W – 350W. • Regulable a 24 VDC o 230 VAC a través de Simón VIS. • Fusible miniatura F 1.6 A. • Módulo dimmer 350 CR. • Electrónico 25 VA – 350 VA. • Para incandescencia y halógenas (230 VAC) 25W – 350W. • Regulable a 24 VDC a través de Simón VIS.

  12. MÓDULOS – Conexión Todas las conexiones son líneas de alimentación o de datos. MÓDULOS MÓDEM O TEMPORIZADORES 24 VCC, MÓDULO ALIMENTACIÓN MÓDULOS DE ENTRADA BATERÍA ADICIONAL MÓDULO DE CONTROL MÓDULO DE INTERFASE E/S MÓDULOS DE SALIDA MÓDULOS DE SALIDA

  13. Conexión de los módulos • Codificación de los módulos de entrada: • Con un módulo de entradas de 230Vac con 8 entradas solo se utilizan las primeras expresiones de cada módulo

  14. Conexión de los módulos • Codificación de los módulos de salida

  15. SOFTWARE – Introducción (I/II) • La relación entre entradas y salidas y, en general, la inteligencia del sistema domótico en Simón VIS se programa mediante un software específico proporcionado por la empresa SIMON. • Simón VIS requiere la conexión de un PC al módulo de control mediante el puerto serie (RS232).

  16. SOFTWARE – Introducción (II/II) • Pantalla inicial del software de programación:

  17. SOFTWARE – Botones y menús (I/III) • BARRA DE MENÚS • Menú Ficheros • Desde el menú Ficheros podemos cargar o guardar la programación en el disco duro del PC; o bien, leerla o enviarla al módulo de control de Simón VIS. También podemos imprimir en papel la programación realizada. • Menú de Edición • Desde este menú podemos etiquetar entradas y salidas con información que favorezca la identificación con nuestra instalación real; así como concretar los datos de la misma instalación. • Menú de Servicio • Desde este punto accedemos a las pantallas de visualización de entradas, salidas, grupos y temporizadores. También accedemos al control manual sobre salidas y grupos. Por último, tenemos las opciones de configuración del módem y el apartado de “Borrado total” del programa. • Menú de Programación • Las opciones son las de los “Botones de acceso inmediato” de la segunda fila (ver pág. siguiente). • Menú Configuración • Desde aquí podemos configurar el puerto COM de comunicación con el PC, modificar fecha y hora y salir del programa.

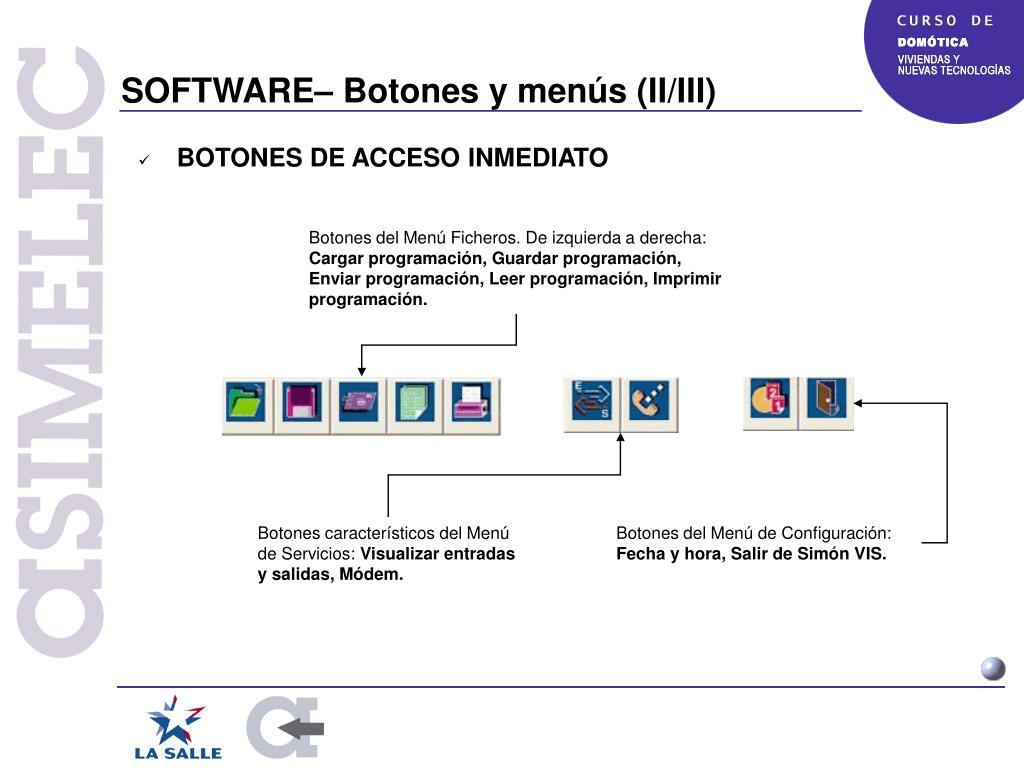

  18. SOFTWARE– Botones y menús (II/III) • BOTONES DE ACCESO INMEDIATO Botones del Menú Ficheros. De izquierda a derecha: Cargar programación, Guardar programación, Enviar programación, Leer programación, Imprimir programación. Botones característicos del Menú de Servicios: Visualizar entradas y salidas, Módem. Botones del Menú de Configuración: Fecha y hora, Salir de Simón VIS.

  19. SOFTWARE– Botones y menús (III/III) • BOTONES DE ACCESO INMEDIATO Botones del Menú de Programación. Con ellos accedemos a las ventanas de programación de entradas y salidas según su funcionalidad. Calefacción Riego Intrusión Iluminación Simulación de presencia Temporizador: ofrece la programación temporal dentro de una semana límite de flexibilidad. Persianas Programación funcional: ventana del software que agrupa la mayoría de opciones y funciones de programación. Crear grupos de salida: posibilita efectuar grupos de varias salidas que se considerarán como una sola desde el punto de vista de la programación. “S” identifica una salida, “G” identifica un grupo de salidas.

  20. SOFTWARE– Edición Identificamos las entradas y salidas del programa con elementos de nuestro proyecto real

  21. FUNCIONES – Código • Todas las funciones programables se identifican mediante un código. La entrada a programar se relaciona con una línea de código que define su actuación. Aspectos del código: • Flanco: “>” (flanco de subida) o “<“ (flanco de bajada). Indica si la función asociada a la entrada actúa por flanco de subida o flanco de bajada de dicha entrada. • Pulsación: por defecto (ausencia) es una pulsación normal. Algunos ejemplos: • “PC1” indica “pulsación corta inferior a 1 segundo”, • “PL1” indica “pulsación larga superior a 1 segundo”. • “SC1s” significa “al soltar después de un segundo”. • Función:indica el efecto o función a programar. Existe una gran cantidad de posibilidades, apreciables en el menú de “Programación funcional”. Por ejemplo: • “InvTS002 1-Min” “InvT” Inversión temporizada. “S002” sobre la salida 2. “1-Min” dura un minuto

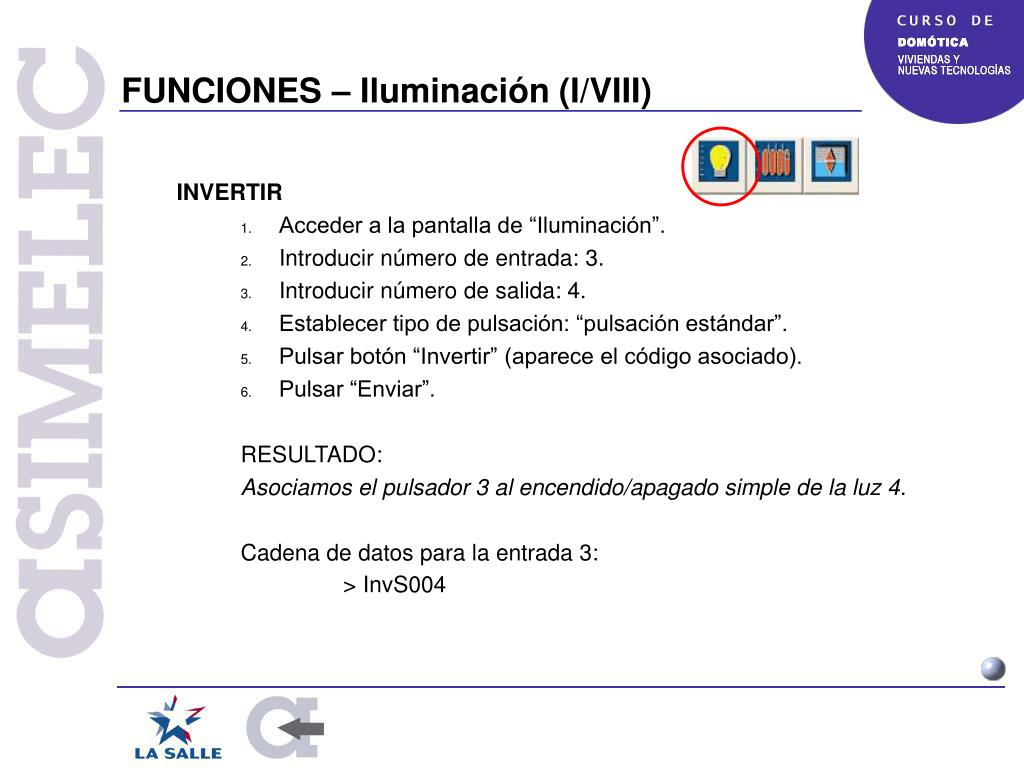

  22. FUNCIONES – Iluminación (I/VIII) INVERTIR • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 3. • Introducir número de salida: 4. • Establecer tipo de pulsación: “pulsación estándar”. • Pulsar botón “Invertir” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Asociamos el pulsador 3 al encendido/apagado simple de la luz 4. Cadena de datos para la entrada 3: > InvS004

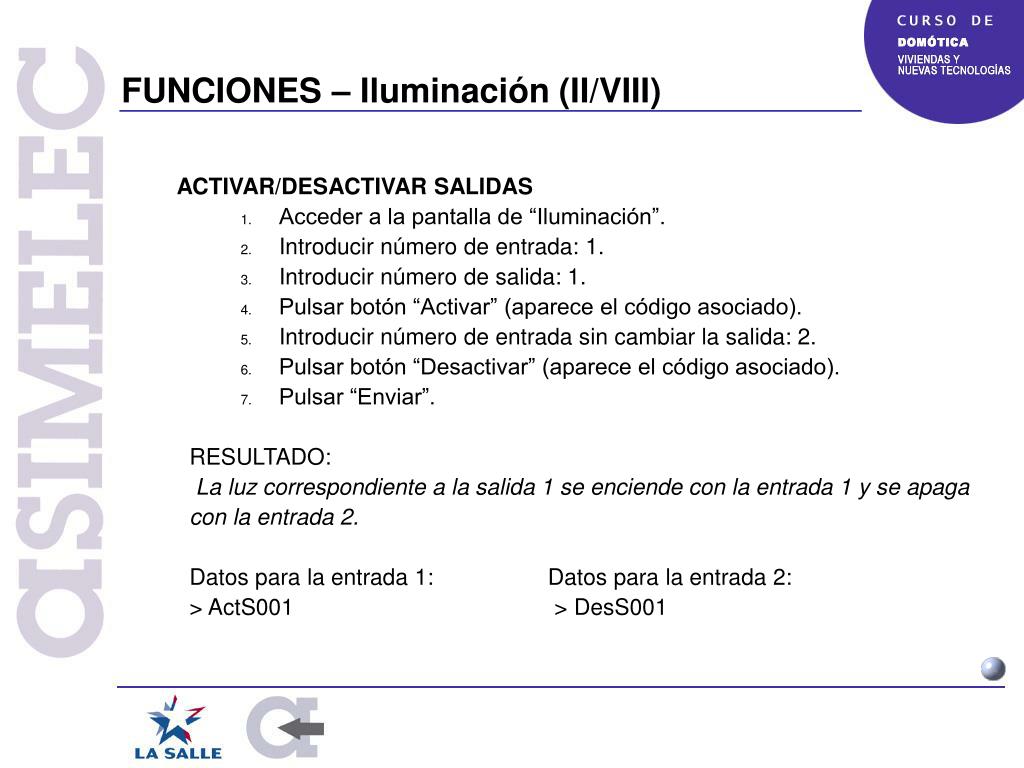

  23. FUNCIONES – Iluminación (II/VIII) ACTIVAR/DESACTIVAR SALIDAS • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 1. • Introducir número de salida: 1. • Pulsar botón “Activar” (aparece el código asociado). • Introducir número de entrada sin cambiar la salida: 2. • Pulsar botón “Desactivar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: La luz correspondiente a la salida 1 se enciende con la entrada 1 y se apaga con la entrada 2. Datos para la entrada 1: Datos para la entrada 2: > ActS001 > DesS001

  24. FUNCIONES – Iluminación (III/VIII) ACTIVAR SALIDA TEMPORIZADA • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 2. • Introducir tiempo en minutos: 1. • Pulsar botón “Activar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: La luz correspondiente a la salida 2 se enciende con una pulsación en la entrada 1 y se apaga sola al cabo de 1 minuto. Si se vuelve a hacer otra pulsación, el tempo se reinicia. Datos para la entrada 2: > ActTS002 1-Min

  25. FUNCIONES – Iluminación (IV/VIII) INVERTIR SALIDA TEMPORIZADA • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 2. • Introducir tiempo en minutos: 1. • Pulsar botón “Activar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: El mismo comportamiento que en el ejercicio anterior; no obstante, si se pulsa de nuevo la entrada 2, la luz se apaga antes de que transcurra el tiempo. Datos para la entrada 2: > InvTS002 T-1Min

  26. FUNCIONES – Iluminación (V/VIII) FUNCIÓN DIMMER • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 25 (salida de 230VAC). • Pulsar botón “Dimmer”. • Introducir número de salida: 5 (salida de control dimmer de 24VDC). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Regulamos la luz de la salida 25, cuyo control dimmer está definido en la salida 5. Utilizamos la entrada 2, que es un pulsador convencional cualquiera. Controlamos también el encendido y apagado normal con el mismo pulsador (pulsaciones cortas). Datos para la entrada 2: > ActS025 > SegS005

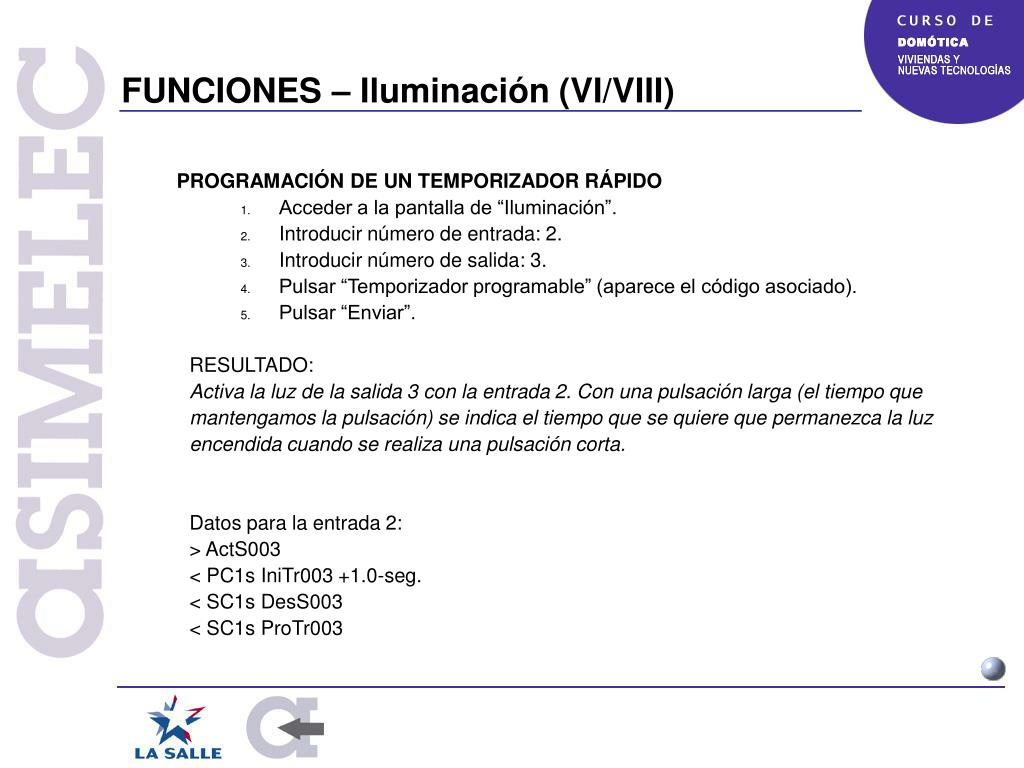

  27. FUNCIONES – Iluminación (VI/VIII) PROGRAMACIÓN DE UN TEMPORIZADOR RÁPIDO • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 3. • Pulsar “Temporizador programable” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Activa la luz de la salida 3 con la entrada 2. Con una pulsación larga (el tiempo que mantengamos la pulsación) se indica el tiempo que se quiere que permanezca la luz encendida cuando se realiza una pulsación corta. Datos para la entrada 2: > ActS003 < PC1s IniTr003 +1.0-seg. < SC1s DesS003 < SC1s ProTr003

  28. FUNCIONES – Iluminación (VII/VIII) FUNCIÓN DOBLE EN PULSADOR (I) • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 3. • Pulsar “Invertir” (aparece el código asociado). • Introducir número de salida: 4. • Marcar “Pulsación larga >1s”. • Pulsar “Invertir” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Con el mismo pulsador invierto el estado de las salidas 3 y 4. Con una pulsación normal Invierto la salida 3, con una pulsación larga invierto la 4. Datos para la entrada 2: > InvS003 > PL1s InvS004

  29. FUNCIONES – Iluminación (VIII/VIII) FUNCIÓN DOBLE EN PULSADOR (II) • Acceder a la pantalla de “Iluminación”. • Introducir número de entrada: 2. • Introducir número de salida: 3. • Marcar “Pulsación larga >1s”. • Pulsar “Activar” (aparece el código asociado). • Introducir tiempo: 1 minuto. • Pulsar “Invertir” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Con una pulsación larga del pulsador 2 activo la salida 3. Con una pulsación normal enciendo la luz, si está apagada, durante 1 minuto; o apaga la luz en el caso de que esté encendida. Datos para la entrada 2: > PL1s ActS003 > InvTS003 1-Min

  30. FUNCIONES – Temporizadores • Antes de nada, debemos tener bien establecidas la fecha y la hora actuales; para ello utilizamos el botón de “Fecha y hora”. ON/OFF DE LUCES EN HORARIO DE OFICINA • Acceder a la pantalla de “Temporizadores”. • Introducir número de temporizador: 1. • Introducir hora de inicio: 8:00, y hora de final: 20:30. • Introducir día de inicio: “Lunes” y día de final: “Viernes”. • Pulsar “Instrucciones”. • Marcar “Grupo” e introducir número de grupo: 1. • Por “Flanco positivo” escoger función “Activar” (la número 2). • Pulsar “Aceptar” (aparece el código asociado). • Por “Flanco negativo” escoger función “Desactivar” (la número 3). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Aceptar” de nuevo. RESULTADO: A las 8:00, de Lunes a Viernes, se encienden las luces del grupo 1;se apagan a las 20:30. Entrada 1: >ActG001 < DesG001

  31. FUNCIONES – Simulación de presencia SIMULACIÓN DE PRESENCIA • Crea dos “Temporizadores” coherentes con la función a programar. • Accede a la ventana de “Simulación de presencia”. • Introducir número de pulsador de activación de simulación: 5. • Introducir salida indicadora de estado: 6. • Introducir temporizadores creados: 2 y 3. • Añadir salidas sobre las que se realiza la simulación con el botón “Añadir salidas”: 2,3,4 (aparece la referencia en el lado izquierdo). • Pulsar “Aceptar”. RESULTADO: Se activa la simulación de presencia sobre las salidas 2, 3 y 4 con el pulsador 5 y en función de los dos temporizadores creados. El uso de un par de tempo- rizadores nos permite una mayor flexibilidad. El estado de la simulación, activa o inactiva se aprecia en la salida 6.

  32. FUNCIONES – Prog. funcional (I/XIII) • Con la programación funcional podemos realizar todas las funciones vistas en el control de “iluminación”. APAGADO GENERAL • Acceder a la pantalla de “Crear grupos de salidas”. • Seleccionamos número de grupo: 1 • Marcamos las salidas que pertenecen al grupo: 1, 2, 3, 4, 5. Y pulsamos “Aceptar”. • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 2. • “Flanco positivo” (por defecto) y “Pulsación larga >2s”. • Pulsar “Buscar” en “Función” y marcar “Desactivar salida o grupo” (la número 3). • Activar selección de grupos: “Grupo”. • Escoger grupo:1. • Pulsar “Aceptar” (aparece el código asociado) y luego “Enviar”. RESULTADO: Con una pulsación larga del pulsador 2 (mayor a 2s) apago todas las luces asociadas al grupo 1(salidas 1,2,3,4 y 5). Datos para la entrada 2: > PL2s DesG001

  33. FUNCIONES – Prog. funcional (II/XIII) FUNCIÓN SALIDA SIGUE A ENTRADA • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 2. • Pulsar “Buscar” en “Función” y marcar “Seguir” (la número 4). • Escoger salida: 3. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: La salida 3 sigue a la entrada 2; es decir, la salida está activa o inactiva de la misma forma que la entrada asociada. Datos para la entrada 2: > SegS003

  34. FUNCIONES – Prog. funcional (III/XIII) ACTIVAR O DESACTIVAR UNA ENTRADA • Programar la entrada 2 para invertir la salida 2 por flanco positivo y la salida 3 por flanco negativo. • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 3. • “Flanco positivo” y “Pulsación normal” (ambos por defecto). • Pulsar “Buscar” en “Función” y marcar “Desactivar entrada” (la número 6). • Escoger entrada (panel de abajo): 2. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Activar entrada” (la número 5). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Con la entrada 2 invertimos la salida 2 (cuando pulsamos) y la salida 3 (cuando soltamos). Cada vez que se pulse y se suelte el pulsador 2, ambas salidas se encenderán o apagarán simultáneamente. Si, teniendo ambas luces encendidas, apretamos el pulsador 3, la entrada 2 se desactivará y, consecuente- Mente, la luz 3 se apagará. Datos para la entrada 3: Datos para la entrada 2: > DesE002 > InvS002 < InvS003

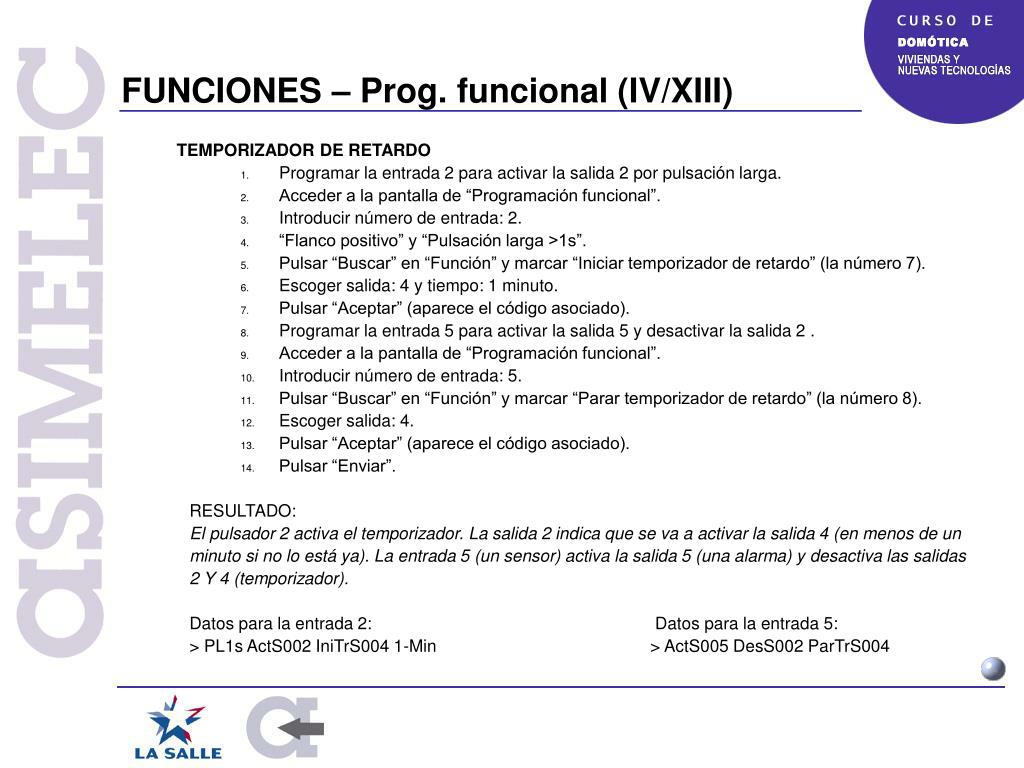

  35. FUNCIONES – Prog. funcional (IV/XIII) TEMPORIZADOR DE RETARDO • Programar la entrada 2 para activar la salida 2 por pulsación larga. • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 2. • “Flanco positivo” y “Pulsación larga >1s”. • Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador de retardo” (la número 7). • Escoger salida: 4 y tiempo: 1 minuto. • Pulsar “Aceptar” (aparece el código asociado). • Programar la entrada 5 para activar la salida 5 y desactivar la salida 2 . • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 5. • Pulsar “Buscar” en “Función” y marcar “Parar temporizador de retardo” (la número 8). • Escoger salida: 4. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: El pulsador 2 activa el temporizador. La salida 2 indica que se va a activar la salida 4 (en menos de un minuto si no lo está ya). La entrada 5 (un sensor) activa la salida 5 (una alarma) y desactiva las salidas 2 Y 4 (temporizador). Datos para la entrada 2: Datos para la entrada 5: > PL1s ActS002 IniTrS004 1-Min > ActS005 DesS002 ParTrS004

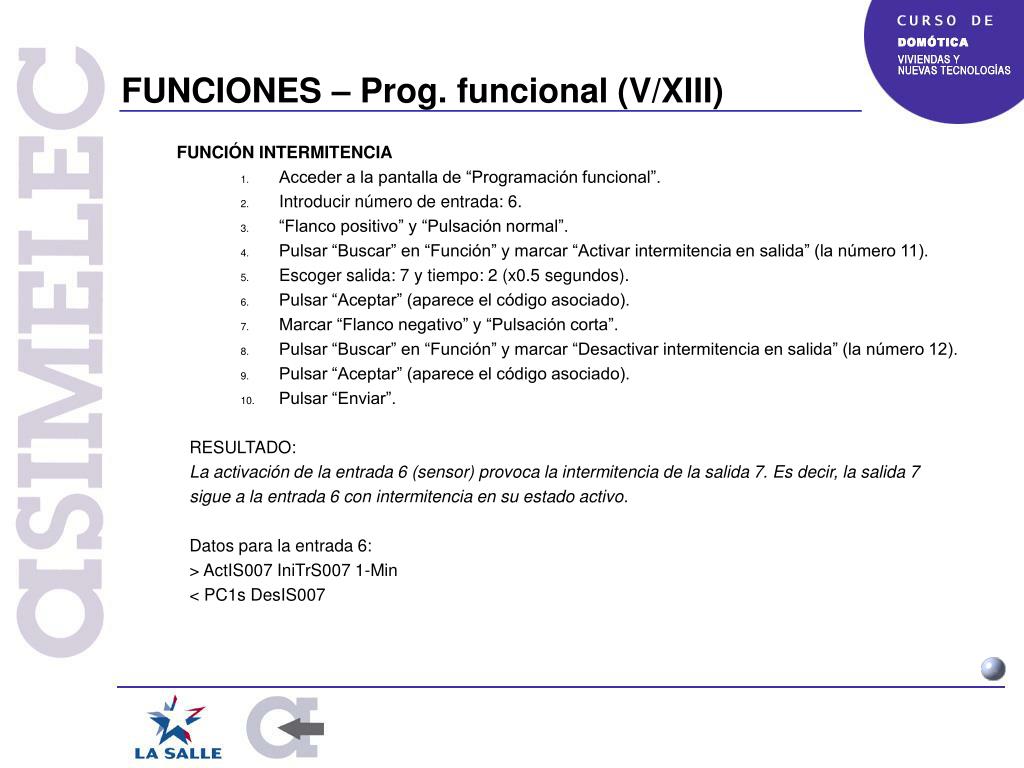

  36. FUNCIONES – Prog. funcional (V/XIII) FUNCIÓN INTERMITENCIA • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 6. • “Flanco positivo” y “Pulsación normal”. • Pulsar “Buscar” en “Función” y marcar “Activar intermitencia en salida” (la número 11). • Escoger salida: 7 y tiempo: 2 (x0.5 segundos). • Pulsar “Aceptar” (aparece el código asociado). • Marcar “Flanco negativo” y “Pulsación corta”. • Pulsar “Buscar” en “Función” y marcar “Desactivar intermitencia en salida” (la número 12). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: La activación de la entrada 6 (sensor) provoca la intermitencia de la salida 7. Es decir, la salida 7 sigue a la entrada 6 con intermitencia en su estado activo. Datos para la entrada 6: > ActIS007 IniTrS007 1-Min < PC1s DesIS007

  37. FUNCIONES – Prog. funcional (VI/XIII) CONTROL LUCES EXTERIORES EN FUNCIÓN DE UN SENSOR CREPUSCULAR • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 33. • Pulsar “Buscar” en “Función” y marcar “Seguir” (la número 4). • Introducir número de salida: 14. • Pulsar “Aceptar” (aparece el código asociado). • Introducir número de entrada: 10. • “Flanco positivo” y “Pulsación normal”. • Pulsar “Buscar” en “Función” y marcar “Si entrada activa proceder en cadena” (la número 20). • Introducir número de entrada: 33. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Invertir” (la número 1). • Introducir número de salida: 14. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: La entrada 33 (sensor crepuscular) decide el encendido y apagado de la salida 14 (luces exteriores); es decir, de noche las enciende y de día las apaga. De todas formas, el pulsador 10 puede manipular las luces siempre que el sensor crepuscular esté activo; es decir, que sea de noche. Datos para la entrada 33: Datos para la entrada 10: > SegS014 > SI: ActE033 > InvS014

  38. FUNCIONES – Prog. funcional (VII/XIII) PULSADOR ACTIVO EN UN HORARIO DETERMINADO • Establecer el temporizador “1” coherente con la función a realizar. • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 6. • Pulsar “Buscar” en “Función” y marcar “Si temporizador activo proceder en cadena” (la número 22). • Introducir número de temporizador: 1. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Invertir” (la número 1). • Introducir número de salida: 14. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Dentro del horario especificado por el temporizador 1, la entrada 6 invierte la salida 14. Entrada 6: > SI: ActR001 > InvS014

  39. FUNCIONES – Prog. funcional (VIII/XIII) LUCES Y EXTRACTOR DE UN BAÑO (1ª parte) • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 13. • Pulsar “Buscar” en “Función” y marcar “Activar” (la número 2). • Introducir salida: 13. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador de retardo” (la número 7). • Introducir número de salida: 12. • Introducir tiempo: 1. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Con la entrada 13 (pulsador) activo la salida 13 (luz del baño) y activo un temporizador que hará que al cabo de un minuto se encienda la salida 12 (extractor del baño). Entrada 13: > ActR001 IniTrS012 1-Min

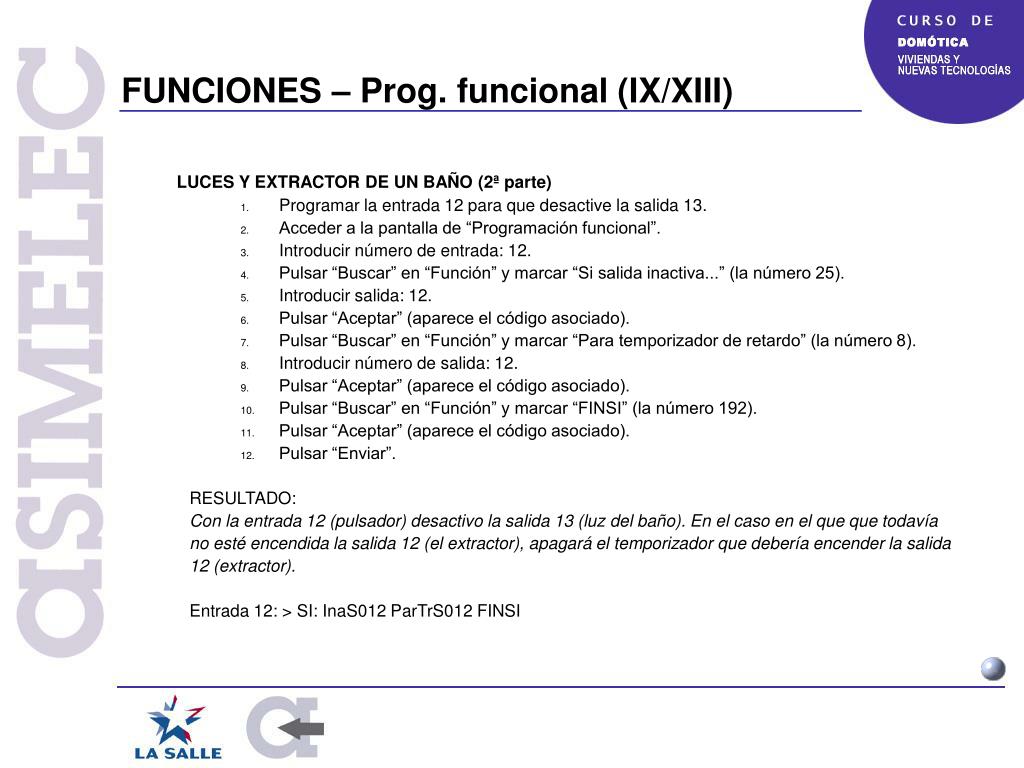

  40. FUNCIONES – Prog. funcional (IX/XIII) LUCES Y EXTRACTOR DE UN BAÑO (2ª parte) • Programar la entrada 12 para que desactive la salida 13. • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 12. • Pulsar “Buscar” en “Función” y marcar “Si salida inactiva...” (la número 25). • Introducir salida: 12. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Para temporizador de retardo” (la número 8). • Introducir número de salida: 12. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “FINSI” (la número 192). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Con la entrada 12 (pulsador) desactivo la salida 13 (luz del baño). En el caso en el que que todavía no esté encendida la salida 12 (el extractor), apagará el temporizador que debería encender la salida 12 (extractor). Entrada 12: > SI: InaS012 ParTrS012 FINSI

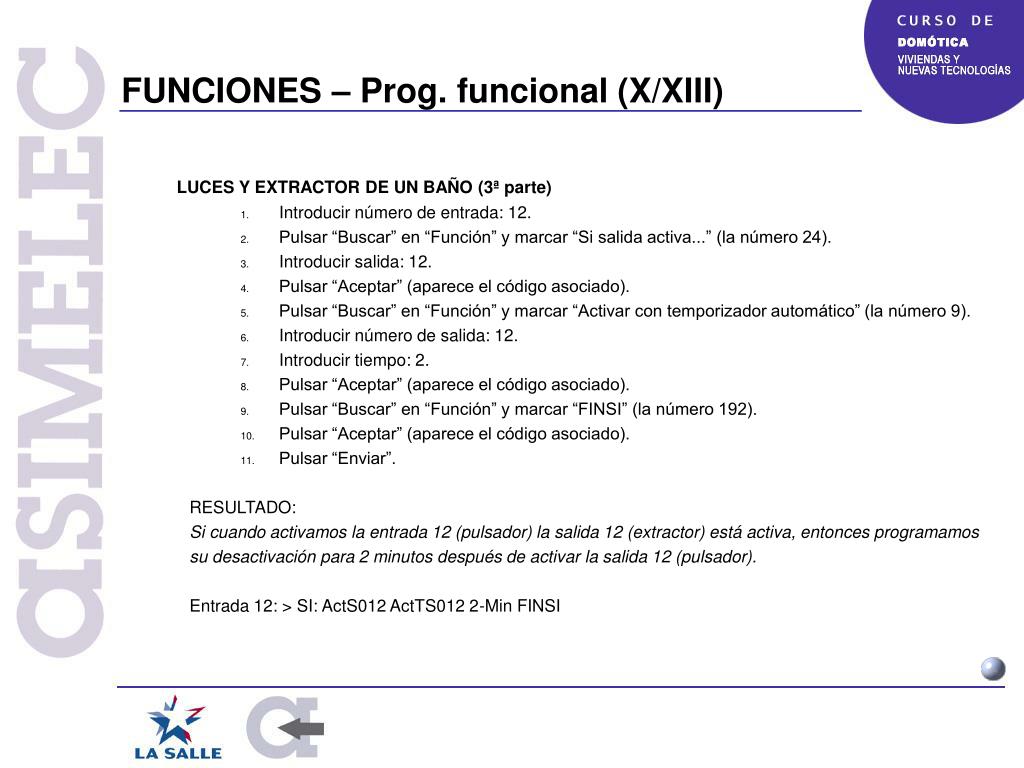

  41. FUNCIONES – Prog. funcional (X/XIII) LUCES Y EXTRACTOR DE UN BAÑO (3ª parte) • Introducir número de entrada: 12. • Pulsar “Buscar” en “Función” y marcar “Si salida activa...” (la número 24). • Introducir salida: 12. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Activar con temporizador automático” (la número 9). • Introducir número de salida: 12. • Introducir tiempo: 2. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “FINSI” (la número 192). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Si cuando activamos la entrada 12 (pulsador) la salida 12 (extractor) está activa, entonces programamos su desactivación para 2 minutos después de activar la salida 12 (pulsador). Entrada 12: > SI: ActS012 ActTS012 2-Min FINSI

  42. FUNCIONES – Prog. funcional (XI/XIII) SENSOR DE PRESENCIA Y LUCES DEL PASILLO • Acceder a la pantalla de “Programación funcional”. • Introducir número de entrada: 13. • Pulsar “Buscar” en “Función” y marcar “Activar” (la número 2). • Introducir salida: 4. • Pulsar “Aceptar” (aparece el código asociado). • “Flanco negativo” y “Pulsación corta”. • Pulsar “Buscar” en “Función” y marcar “Iniciar temporizador rápido” (la número 18). • Introducir número de salida: 4. • Introducir tiempo: 8 segundos. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Enviar”. RESULTADO: Cuando se activa la entrada 13 (sensor de presencia) la salida 4 (luz del pasillo) se enciende. Cuando el sensor no nota presencia (la entrada 13 se desactiva) se inicia un temporizador rápido que apagará La luz al cabo de 8 segundos. Entrada 13: > ActS004 < IniTR004 8-Seg

  43. FUNCIONES – Prog. funcional (XII/XIII) GESTIÓN DE CONSUMO (1ª parte) OBJETIVO: Disponemos de 3 electrodomésticos (salidas 1,2,3) relacionados con 3 pulsadores (entradas 1,2,3) y con 3 luces de control (15,16,17). Con una pulsación larga (<1 segundo) se invertirá el estado de cada electrodoméstico y de su luz de control. Con un pulsación normal se encenderá el electrodoméstico en cuestión sólo si los otros no están encendidos, evitando así un consumo excesivo de energía. La programación será prácticamente la misma para cada una de las tres entradas, haciendo variaciones mínimas: Entrada 1: > PL1s InvS001 InvS015 > InvS001 InvS015 SI: ActS002 Y SI:ActS003 ENT DesS001 DesS0015 FINSI Entrada 2: > PL1s InvS002 InvS016 > InvS002 InvS016 SI: ActS001 Y SI:ActS003 ENT DesS002 DesS0016 FINSI Entrada 3: > PL1s InvS003 InvS017 > InvS003 InvS017 SI: ActS001 Y SI:ActS002 ENT DesS003 DesS0017 FINSI

  44. FUNCIONES – Prog. funcional (XIII/XIII) GESTIÓN DE CONSUMO (2ª parte) Programar cada entrada igual, cambiando los valores significativos: • Programar la entrada 1 para que invierta las salidas 1 y 15 por pulsación larga >1s. • Acceder a la pantalla de “Programación funcional”. • Programar la entrada 1 para que invierta las salidas 1 y 15 por pulsación normal. • Introducir número de entrada: 1. • “Flanco positivo” y “Pulsación normal”. • Pulsar “Buscar” en “Función” y marcar “SI salida activa...” (la número 24). • Introducir salida: 2. • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “Y” (la número 24). • Pulsar “Aceptar” (aparece el código asociado). • Pulsar “Buscar” en “Función” y marcar “SI salida activa” (la número 24). • Introducir número de salida: 3. • Pulsar “Aceptar” (aparece el código asociado). • Desactivar las salidas 1 y 15. FINSI. • Pulsar “Enviar”.

  45. FUNCIONES – Calefacción

  46. FUNCIONES – Riego

  47. FUNCIONES – Persianas y toldos

  48. FUNCIONES – Detección de intrusión

  49. FUNCIONES – Listado (I/II) FUNCIONES 1 Invertir una Salida o un Grupo InvS/InvG 2 Activar una Salida o un Grupo ActS/ActG 3 Desactivar una Salida o un Grupo DesS/DesG 4 La Salida o el Grupo siguen a la Entrada SegS/SegG 5 Activar una entrada ActE 6 Desactivar una entrada DesE 7 Iniciar temporizador de retardo en salida/grupo IniTrS/IniTrG 8 Parar temporizador de retardo en salida/grupo ParTrS/ParTrG 9 Activar con Temporizador Automático ActTS/ActTG 10 Invertir con Temporizador Automático InvTS/InvTG 11 Activar intermitencia en salida o grupo ActIS/ActIG 12 Desactivar intermitencia en salida o grupo DesIS/DesIG 13 Cuenta pulsos cada 30s y enciende S/G al pulso PIRS/PIRG 15 Iniciar el Temporizador para Salida o Grupo IniTS/IniTG 16 Resetear el Temporizador para Salida o Grupo ResTS/ResTG 17 Programación del Temporizador Rápido ProTR 18 Iniciar un Temporizador Rápido en Salida IniTR 20 Si ENTRADA Activa proceder en cadena Si:Act-E 21 Si ENTRADA Inactiva proceder en cadena Si:Ina-E
