公差与配合. 第 5 章 补充 尺寸公差与配合 5.1 公差与配合的基本术语和定义 5.1.1 与尺寸有关的术语和定义 孔 — 零件的圆柱内表面,其他形式内表面 轴 — 零件的圆柱外表面,其他形式外表面 (1) 基本尺寸 — 设计给定的尺寸 (2) 实际尺寸 — 通过测量得到的尺寸 (3) 极限尺寸 — 允许尺寸变化的两个界限值 最大极限尺寸 — D max 、 d max 最小极限尺寸 — D min 、 d min. 5.1.2 与公差偏差有关的术语和定义 (1) 尺寸偏差 偏差 — 某一尺寸减其基本尺寸所得的代数差。
E N D

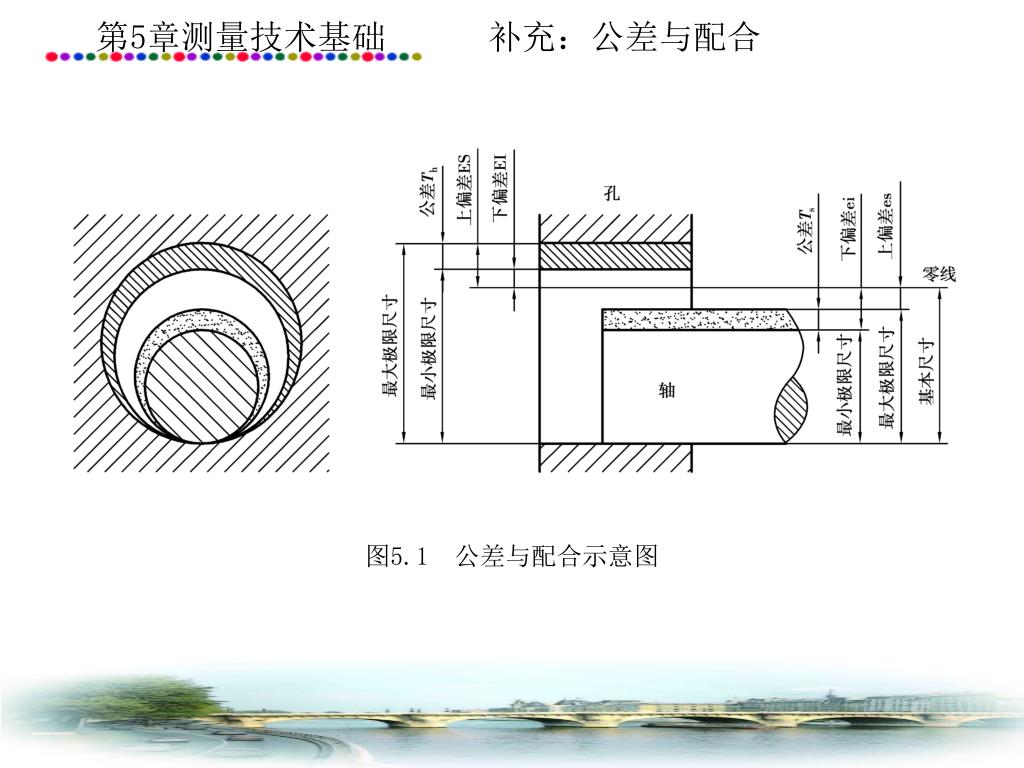

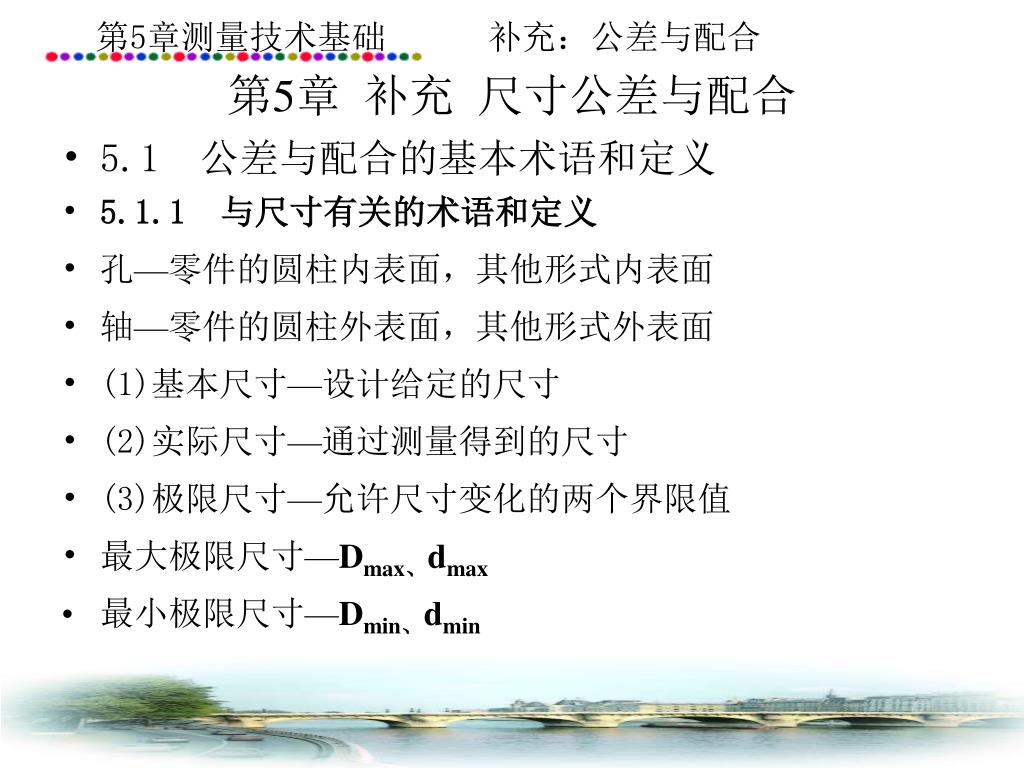

第5章 补充 尺寸公差与配合 • 5.1 公差与配合的基本术语和定义 • 5.1.1 与尺寸有关的术语和定义 • 孔—零件的圆柱内表面,其他形式内表面 • 轴—零件的圆柱外表面,其他形式外表面 • (1)基本尺寸—设计给定的尺寸 • (2)实际尺寸—通过测量得到的尺寸 • (3)极限尺寸—允许尺寸变化的两个界限值 • 最大极限尺寸—Dmax、dmax • 最小极限尺寸—Dmin、dmin

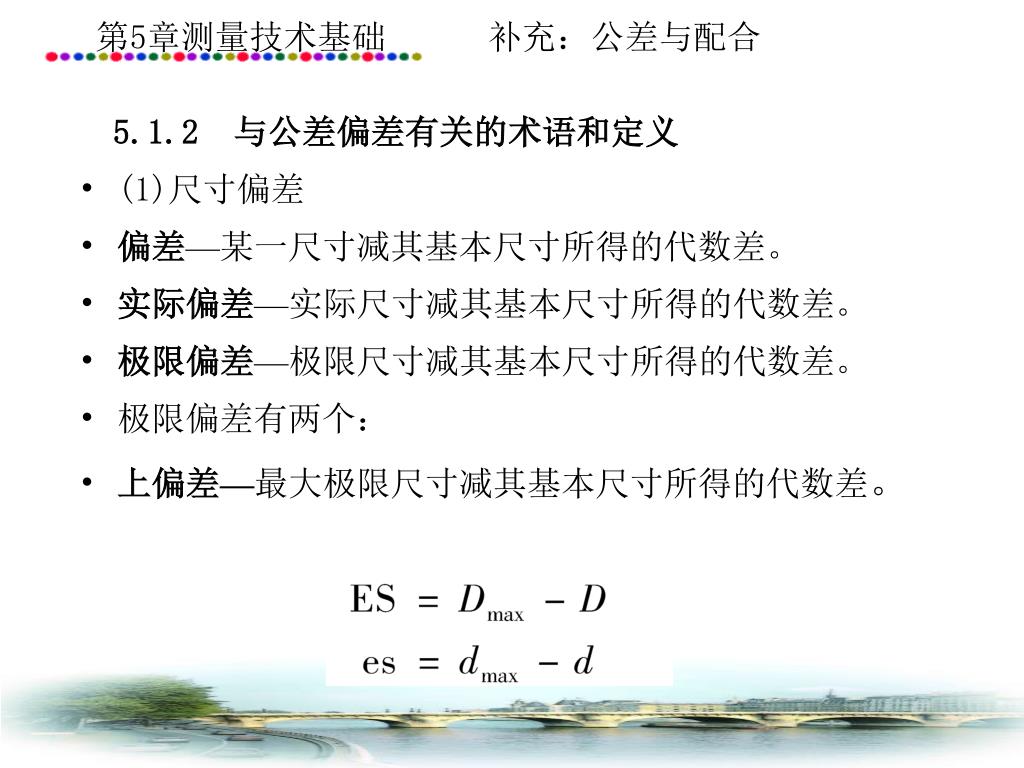

5.1.2 与公差偏差有关的术语和定义 • (1)尺寸偏差 • 偏差—某一尺寸减其基本尺寸所得的代数差。 • 实际偏差—实际尺寸减其基本尺寸所得的代数差。 • 极限偏差—极限尺寸减其基本尺寸所得的代数差。 • 极限偏差有两个: • 上偏差—最大极限尺寸减其基本尺寸所得的代数差。

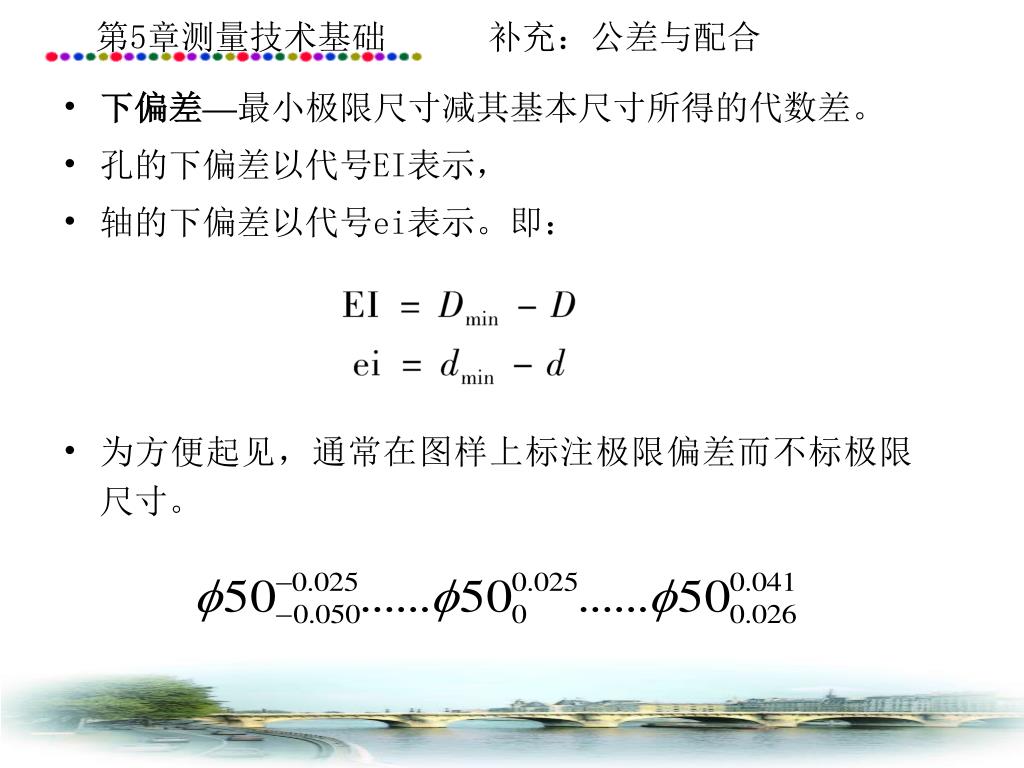

下偏差—最小极限尺寸减其基本尺寸所得的代数差。下偏差—最小极限尺寸减其基本尺寸所得的代数差。 • 孔的下偏差以代号EI表示, • 轴的下偏差以代号ei表示。即: • 为方便起见,通常在图样上标注极限偏差而不标极限尺寸。

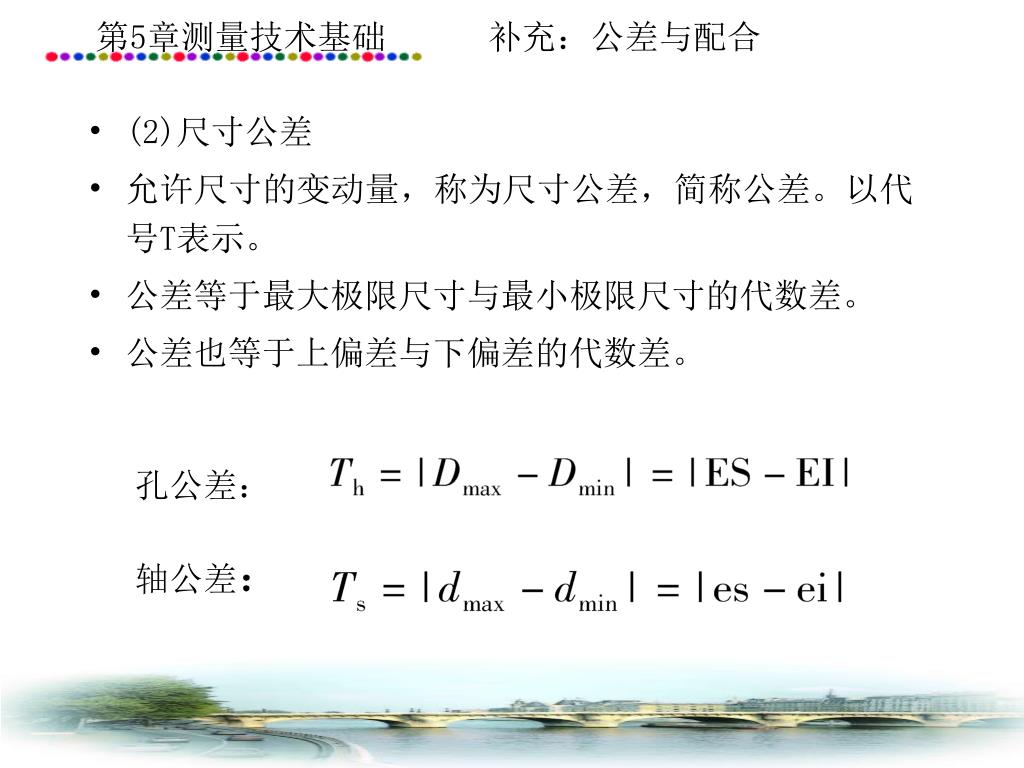

(2)尺寸公差 • 允许尺寸的变动量,称为尺寸公差,简称公差。以代号T表示。 • 公差等于最大极限尺寸与最小极限尺寸的代数差。 • 公差也等于上偏差与下偏差的代数差。 孔公差: 轴公差:

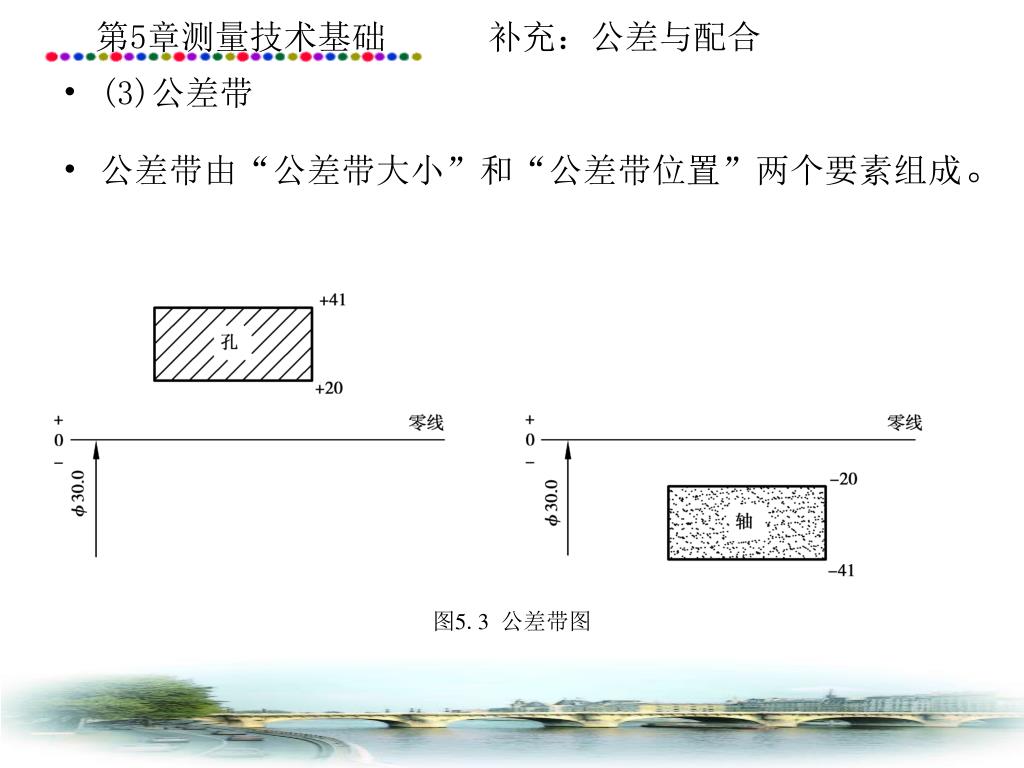

(3)公差带 • 公差带由“公差带大小”和“公差带位置”两个要素组成。 图5.3 公差带图

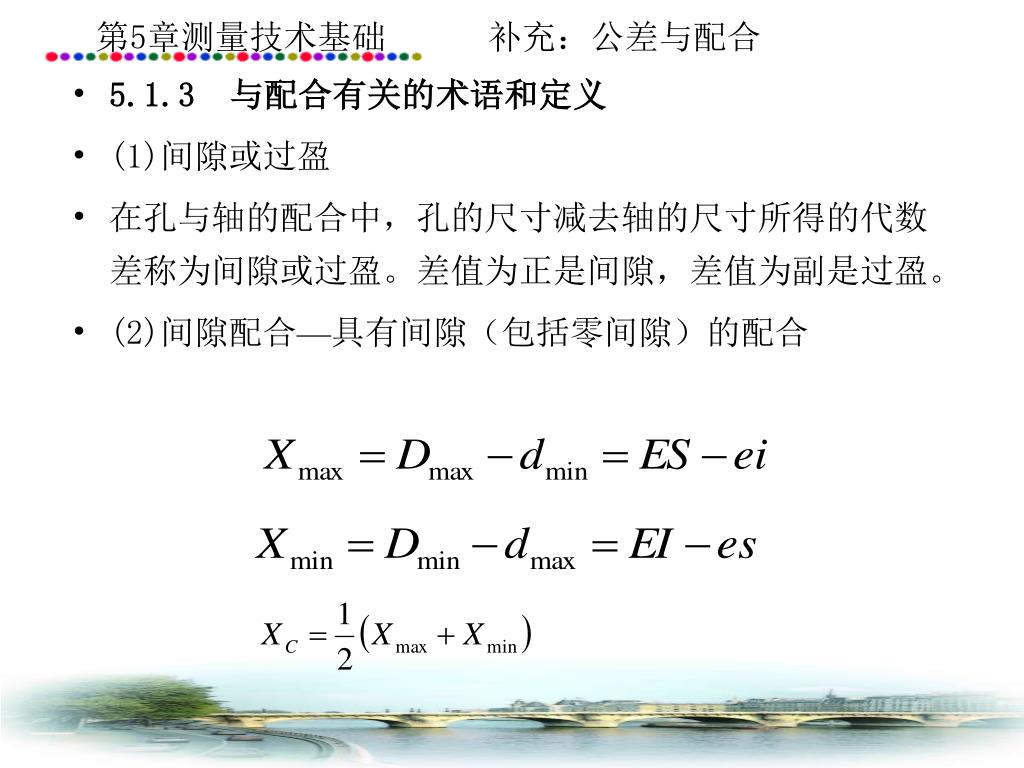

5.1.3 与配合有关的术语和定义 • (1)间隙或过盈 • 在孔与轴的配合中,孔的尺寸减去轴的尺寸所得的代数差称为间隙或过盈。差值为正是间隙,差值为副是过盈。 • (2)间隙配合—具有间隙(包括零间隙)的配合

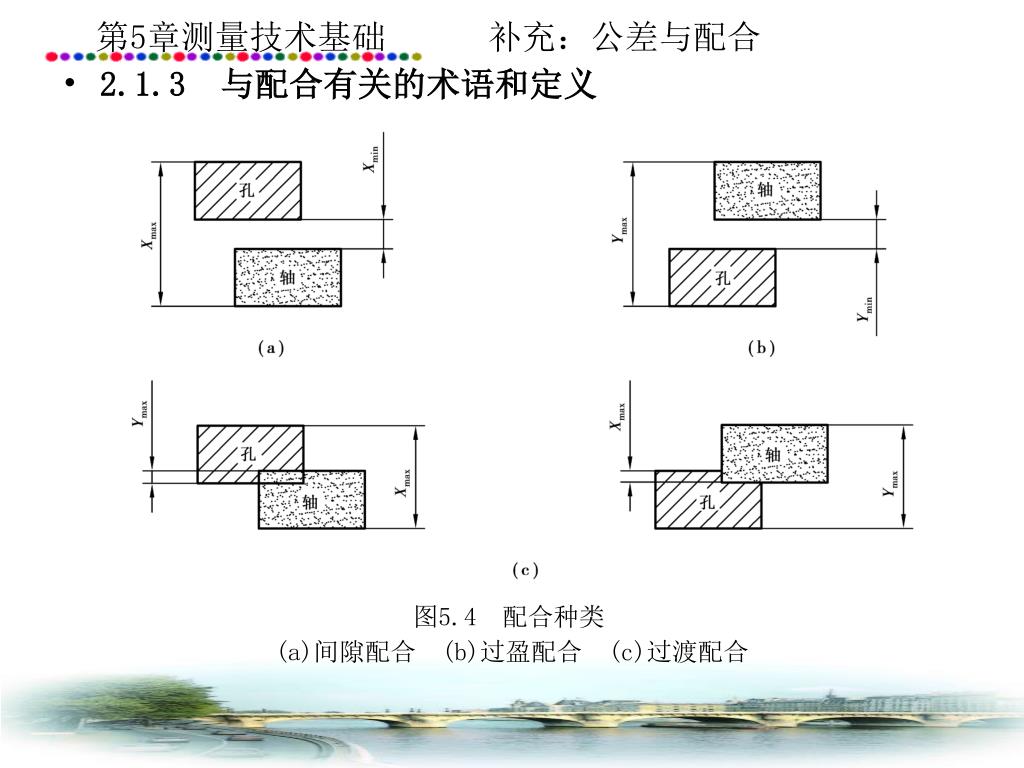

2.1.3 与配合有关的术语和定义 图5.4 配合种类 (a)间隙配合 (b)过盈配合 (c)过渡配合

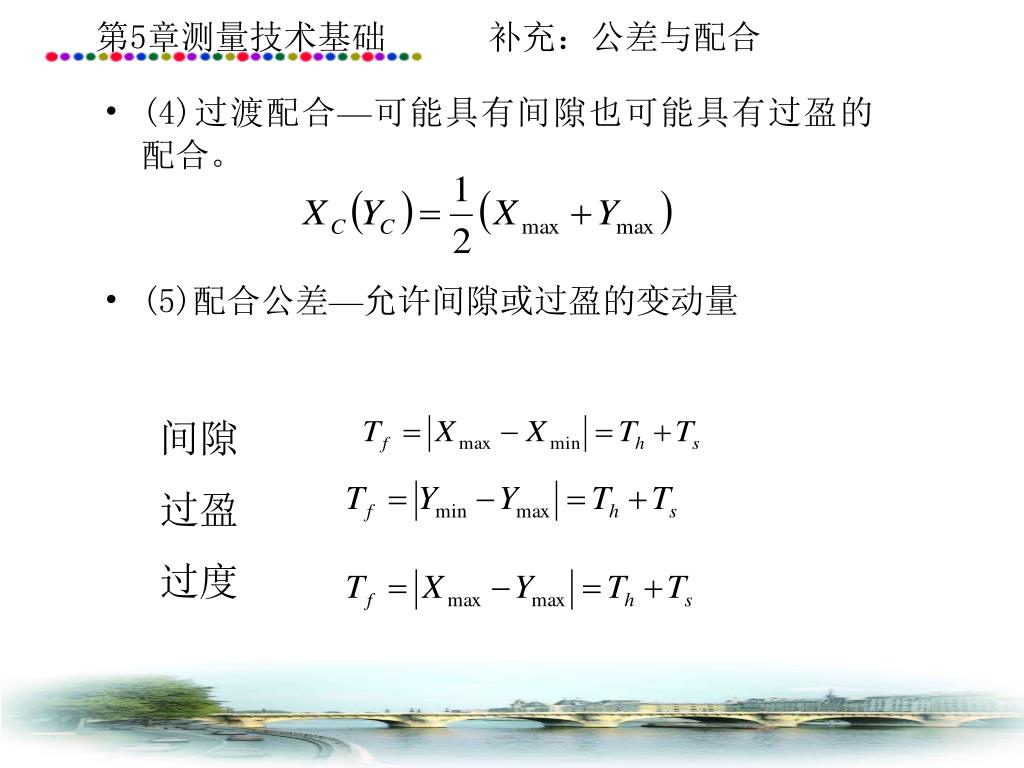

(4)过渡配合—可能具有间隙也可能具有过盈的配合。(4)过渡配合—可能具有间隙也可能具有过盈的配合。 • (5)配合公差—允许间隙或过盈的变动量 间隙 过盈 过度

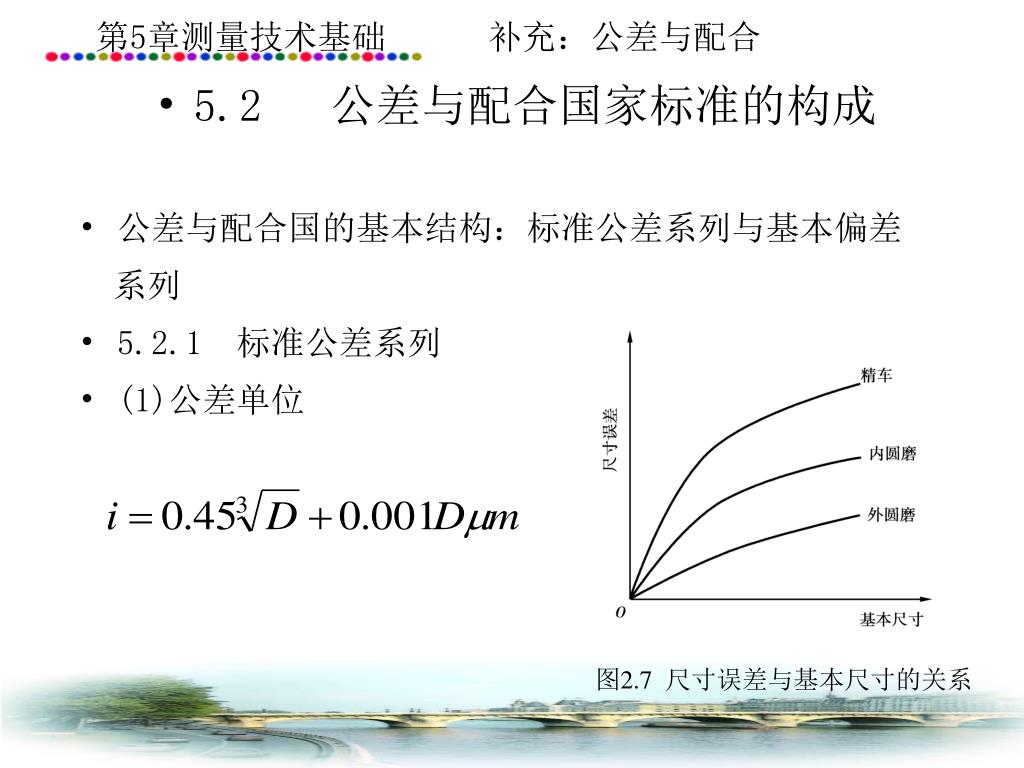

5.2 公差与配合国家标准的构成 • 公差与配合国的基本结构:标准公差系列与基本偏差 系列 • 5.2.1 标准公差系列 • (1)公差单位 图2.7 尺寸误差与基本尺寸的关系

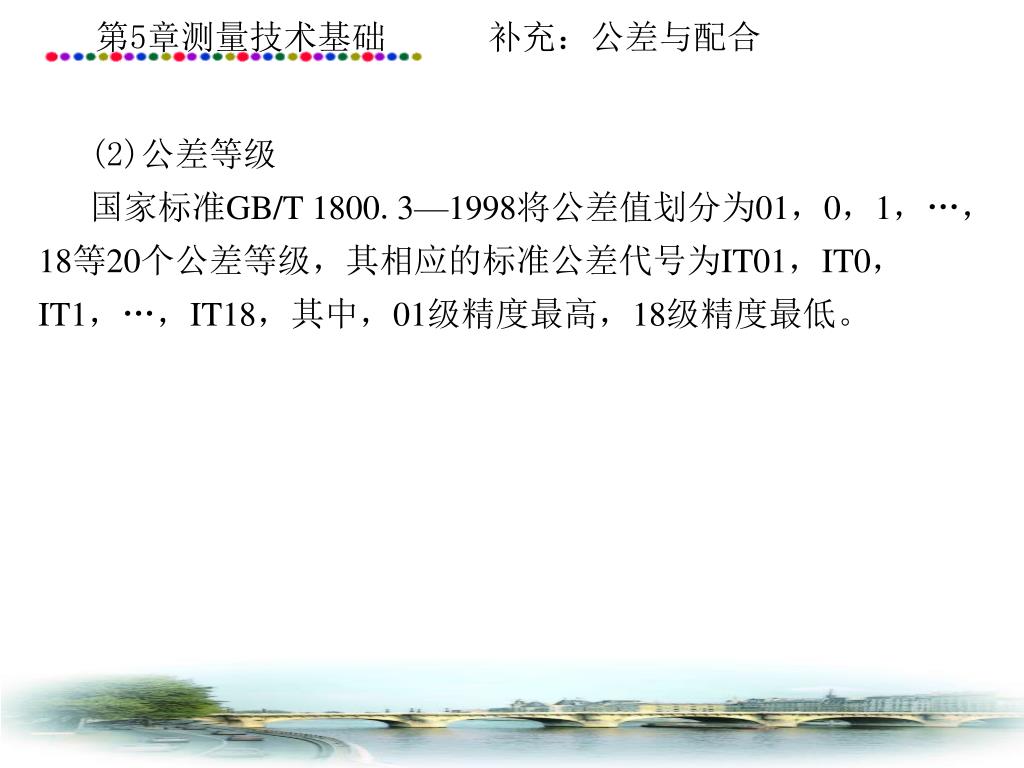

(2)公差等级国家标准GB/T 1800.3—1998将公差值划分为01,0,1,…,18等20个公差等级,其相应的标准公差代号为IT01,IT0,IT1,…,IT18,其中,01级精度最高,18级精度最低。

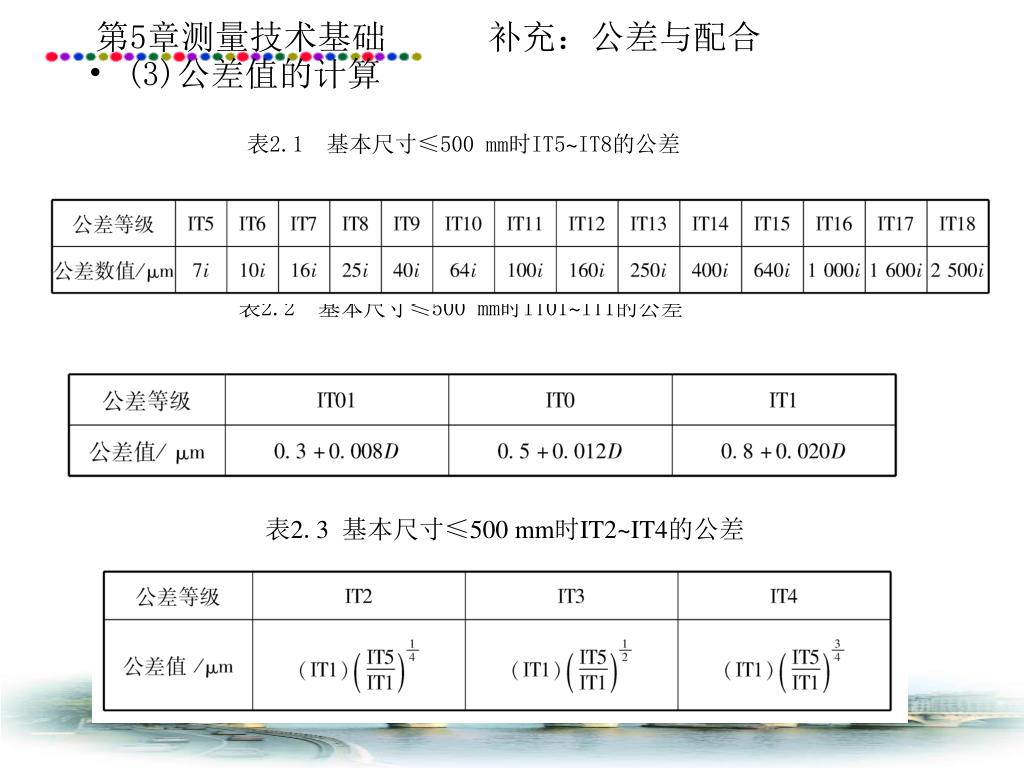

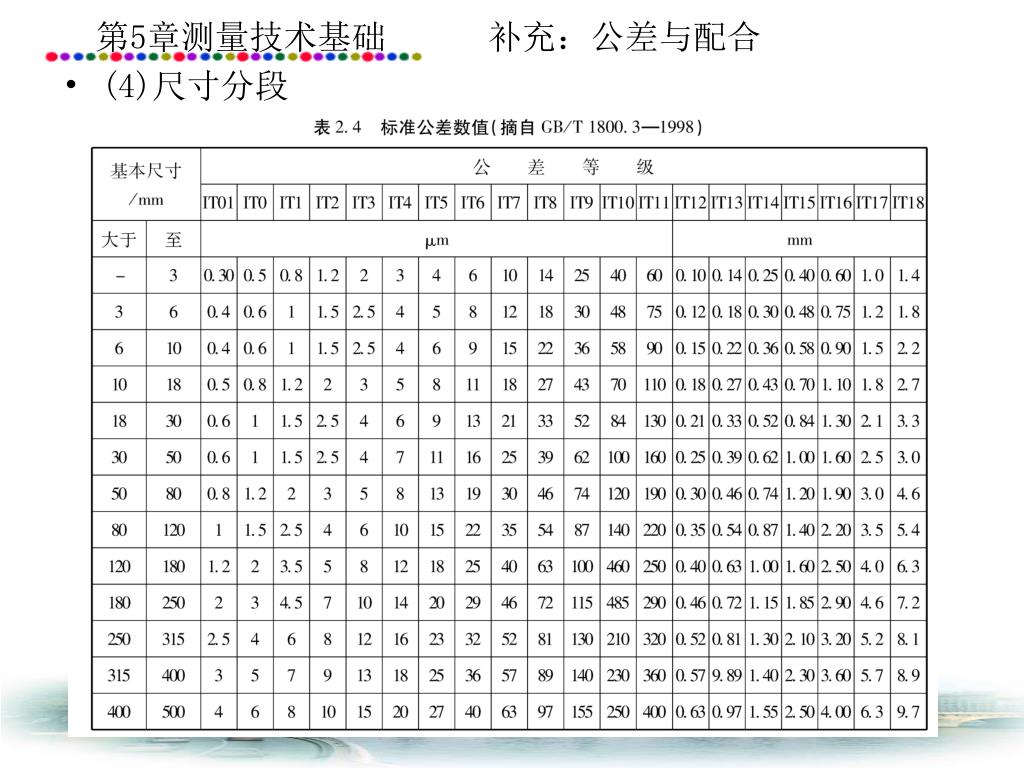

(3)公差值的计算 表2.1 基本尺寸≤500 mm时IT5~IT8的公差 表2.2 基本尺寸≤500 mm时IT01~IT1的公差 表2.3 基本尺寸≤500 mm时IT2~IT4的公差

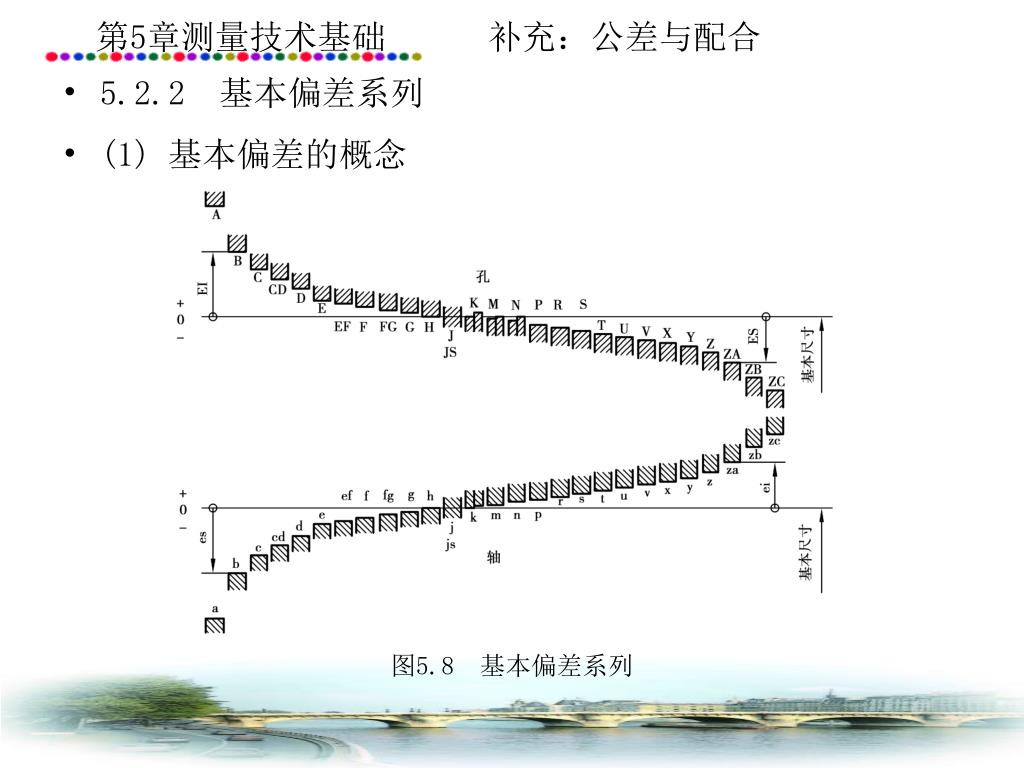

5.2.2 基本偏差系列 • (1) 基本偏差的概念 图5.8 基本偏差系列

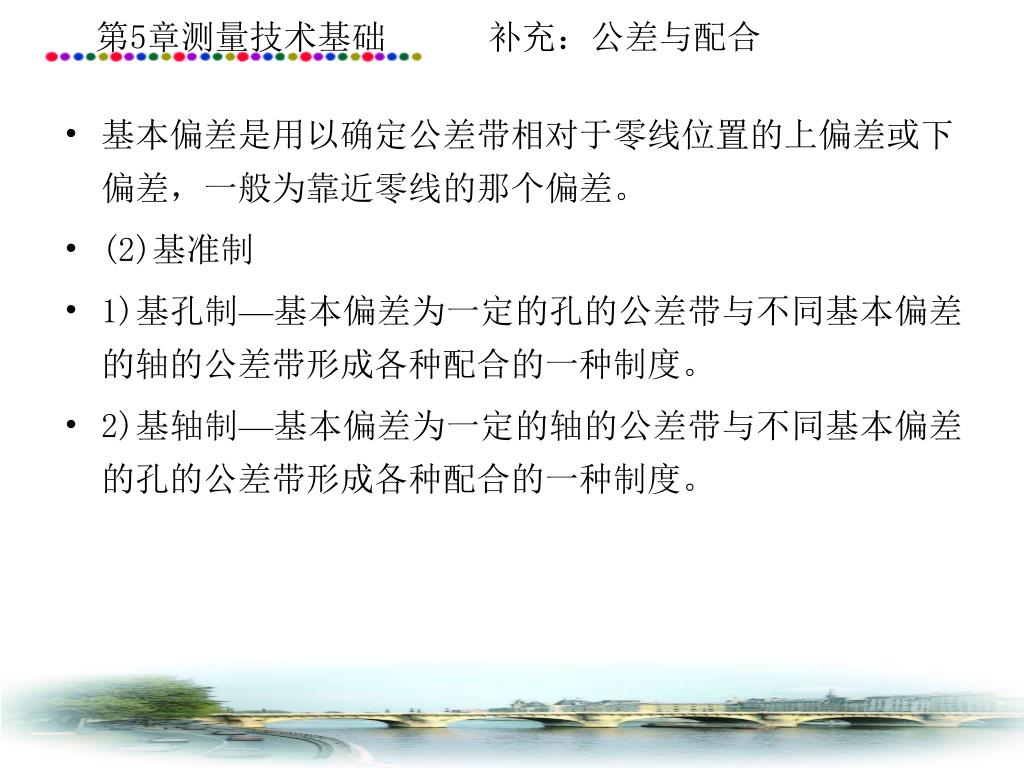

基本偏差是用以确定公差带相对于零线位置的上偏差或下偏差,一般为靠近零线的那个偏差。基本偏差是用以确定公差带相对于零线位置的上偏差或下偏差,一般为靠近零线的那个偏差。 • (2)基准制 • 1)基孔制—基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。 • 2)基轴制—基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

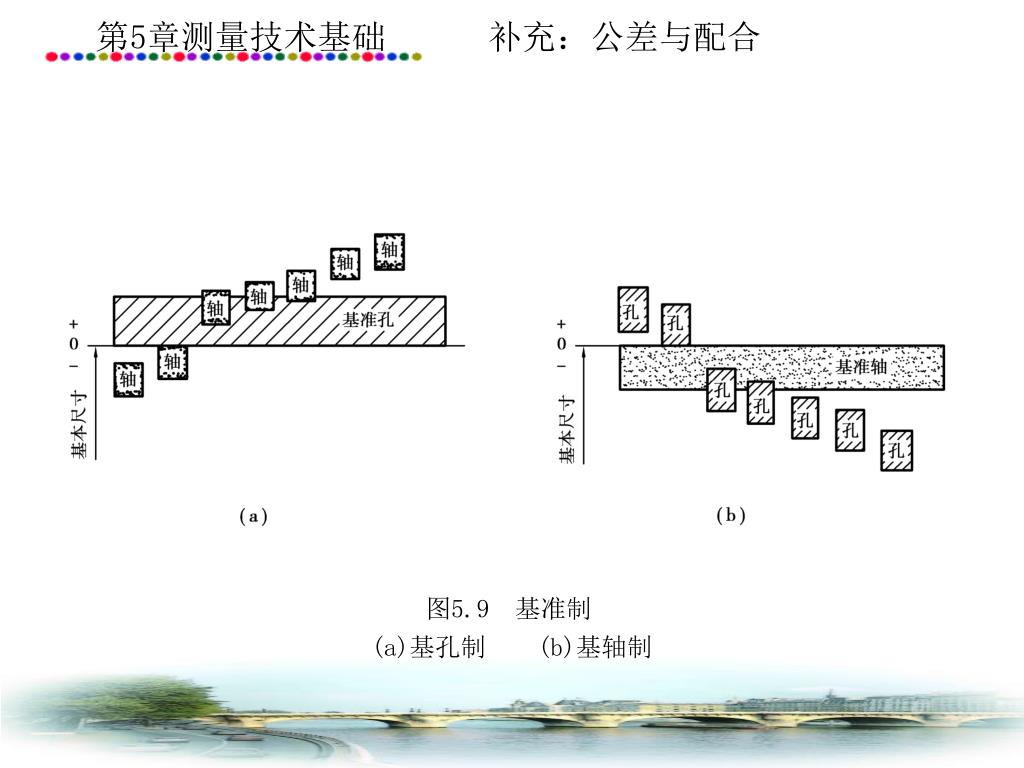

图5.9 基准制 (a)基孔制 (b)基轴制

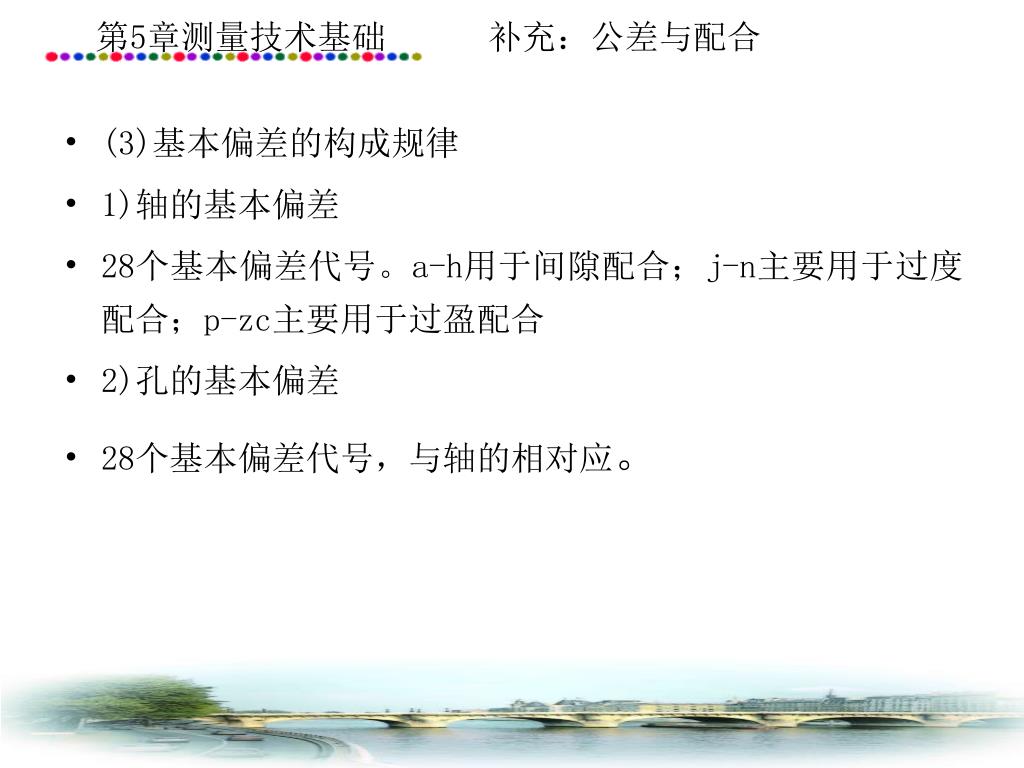

(3)基本偏差的构成规律 • 1)轴的基本偏差 • 28个基本偏差代号。a-h用于间隙配合;j-n主要用于过度配合;p-zc主要用于过盈配合 • 2)孔的基本偏差 • 28个基本偏差代号,与轴的相对应。

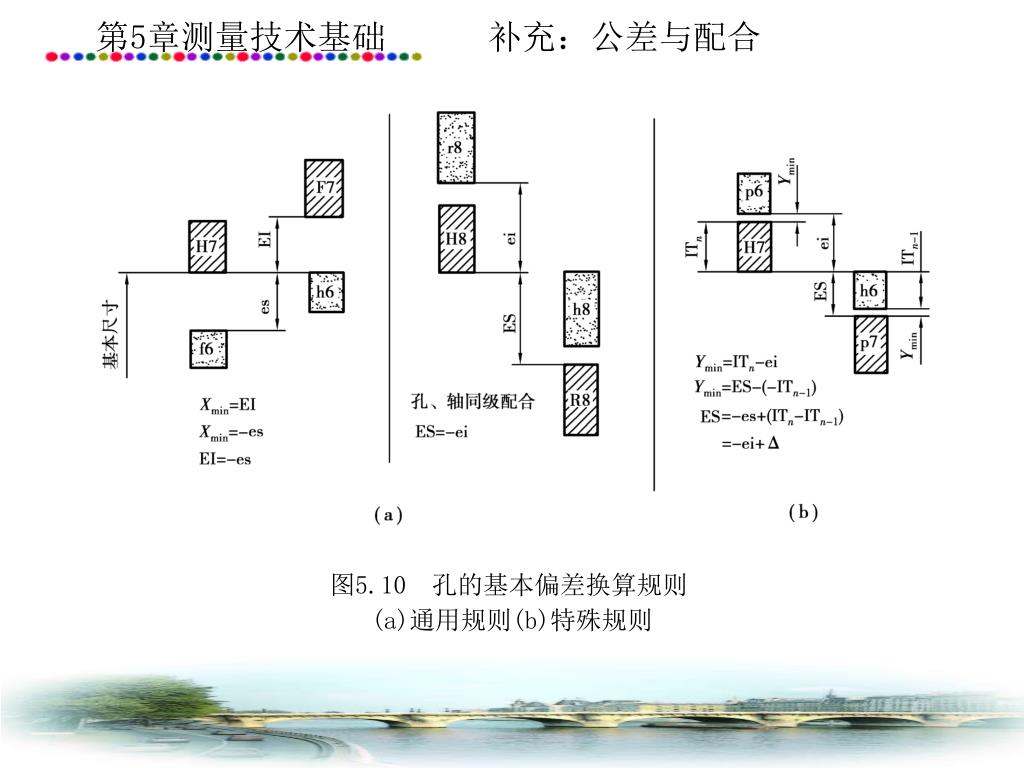

图5.10 孔的基本偏差换算规则 (a)通用规则(b)特殊规则

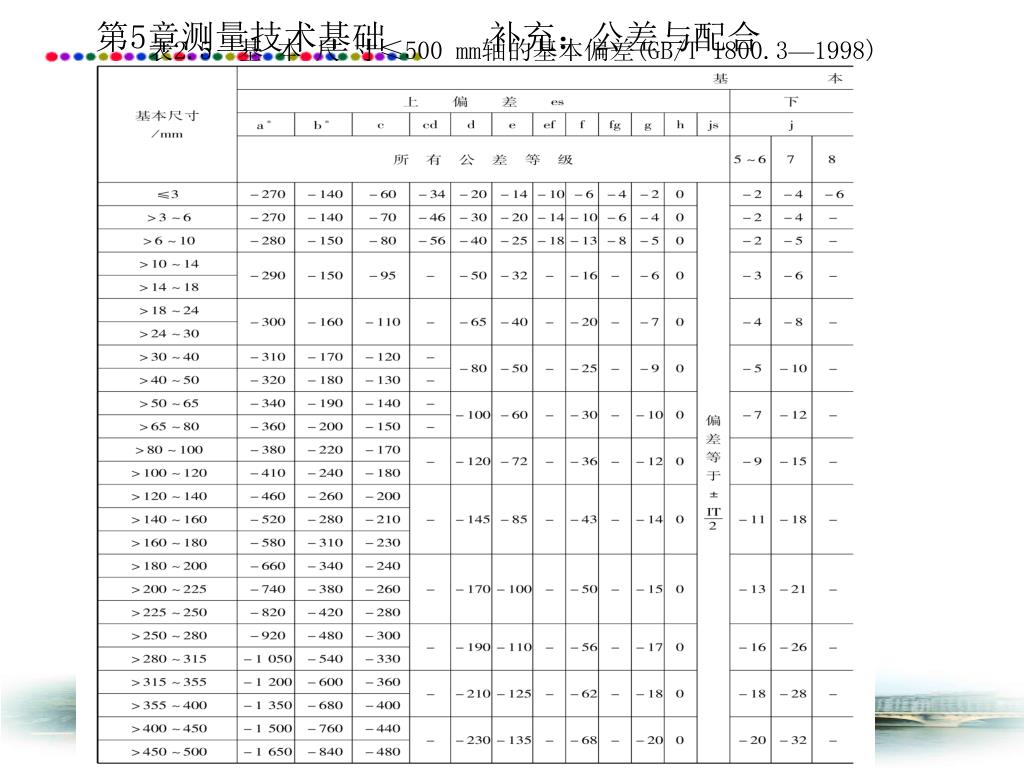

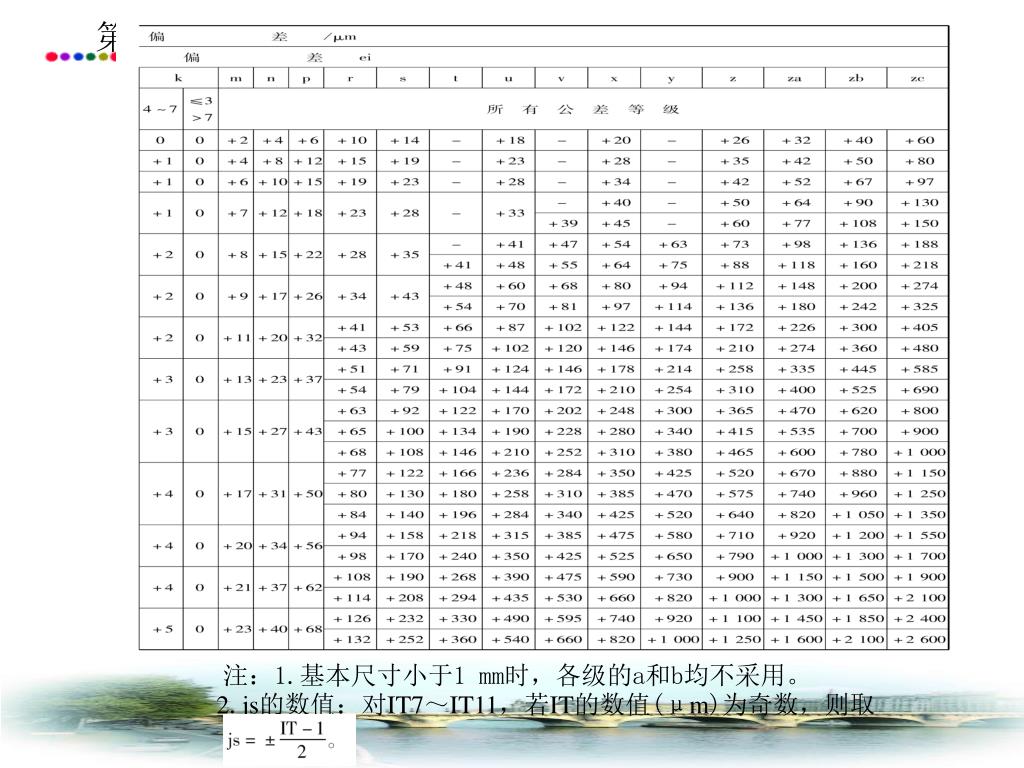

表2.5 基 本 尺 寸≤500 mm轴的基本偏差(GB/T 1800.3—1998)
注:1.基本尺寸小于1 mm时,各级的a和b均不采用。 2.js的数值:对IT7~IT11,若IT的数值(μm)为奇数,则取

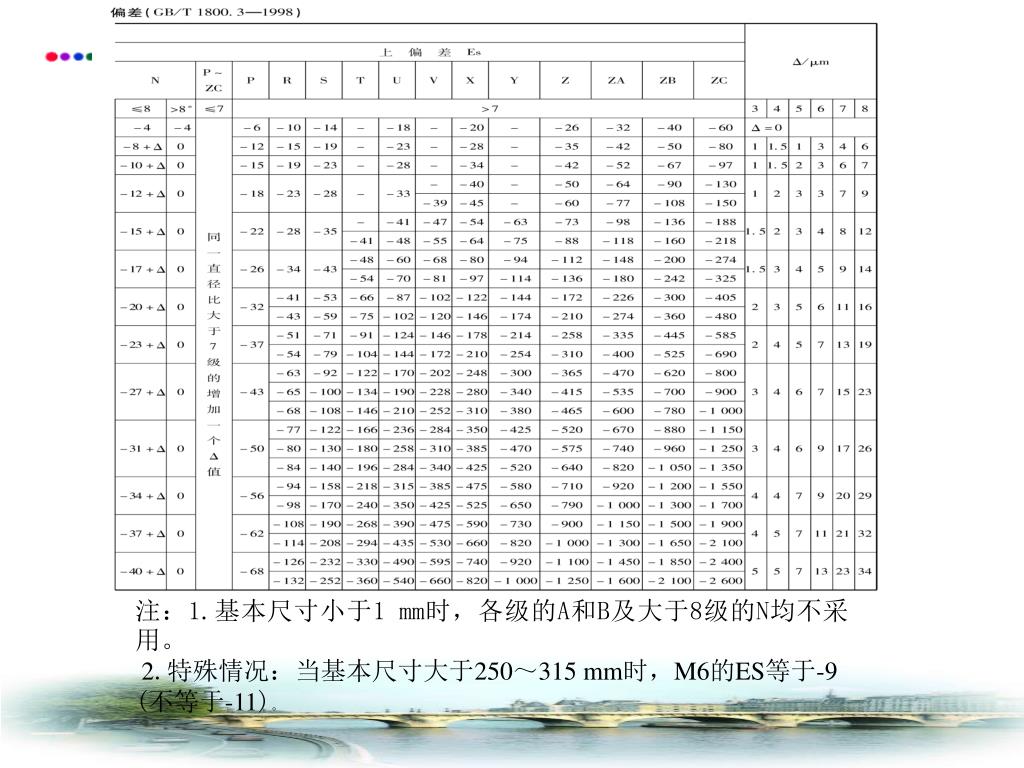

注:1.基本尺寸小于1 mm时,各级的A和B及大于8级的N均不采用。 2.特殊情况:当基本尺寸大于250~315 mm时,M6的ES等于-9 (不等于-11)。

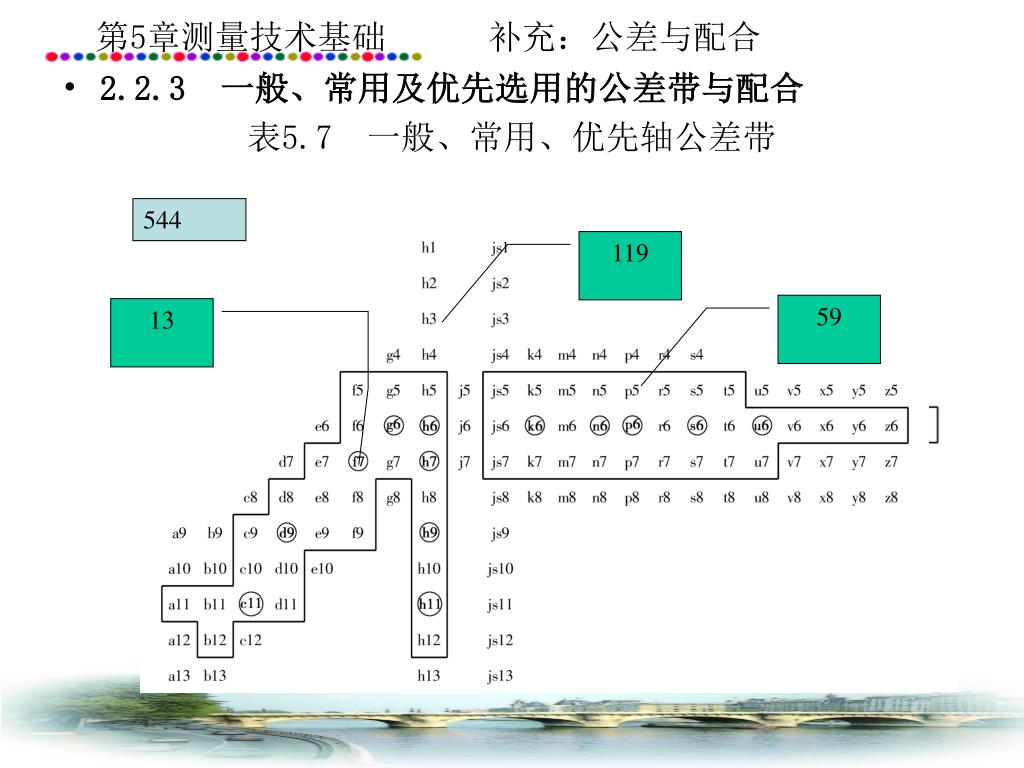

544 • 2.2.3 一般、常用及优先选用的公差带与配合 表5.7 一般、常用、优先轴公差带 119 119 59 13

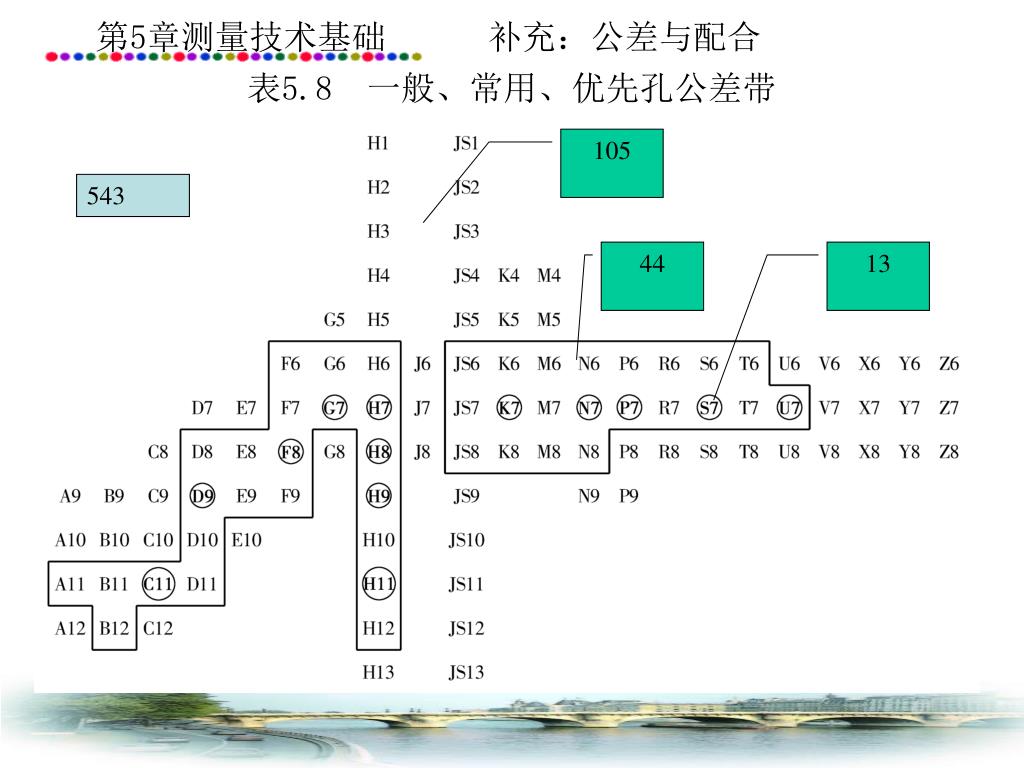

105 543 表5.8 一般、常用、优先孔公差带 44 13

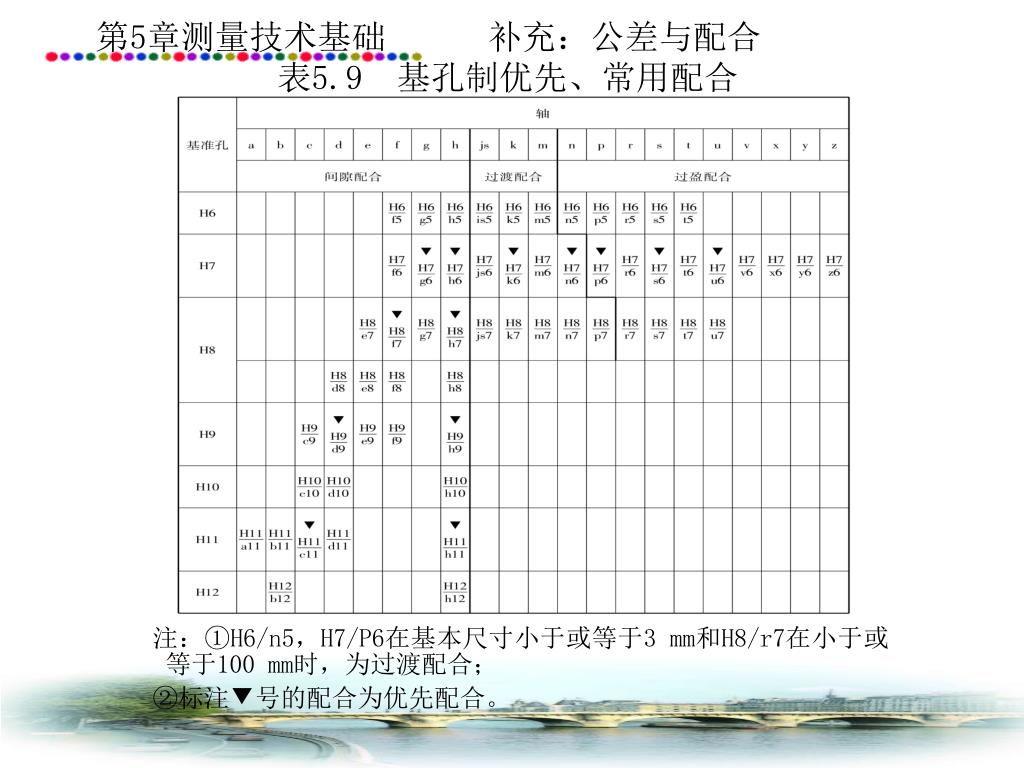

表5.9 基孔制优先、常用配合 注:①H6/n5,H7/P6在基本尺寸小于或等于3 mm和H8/r7在小于或等于100 mm时,为过渡配合; ②标注▼号的配合为优先配合。

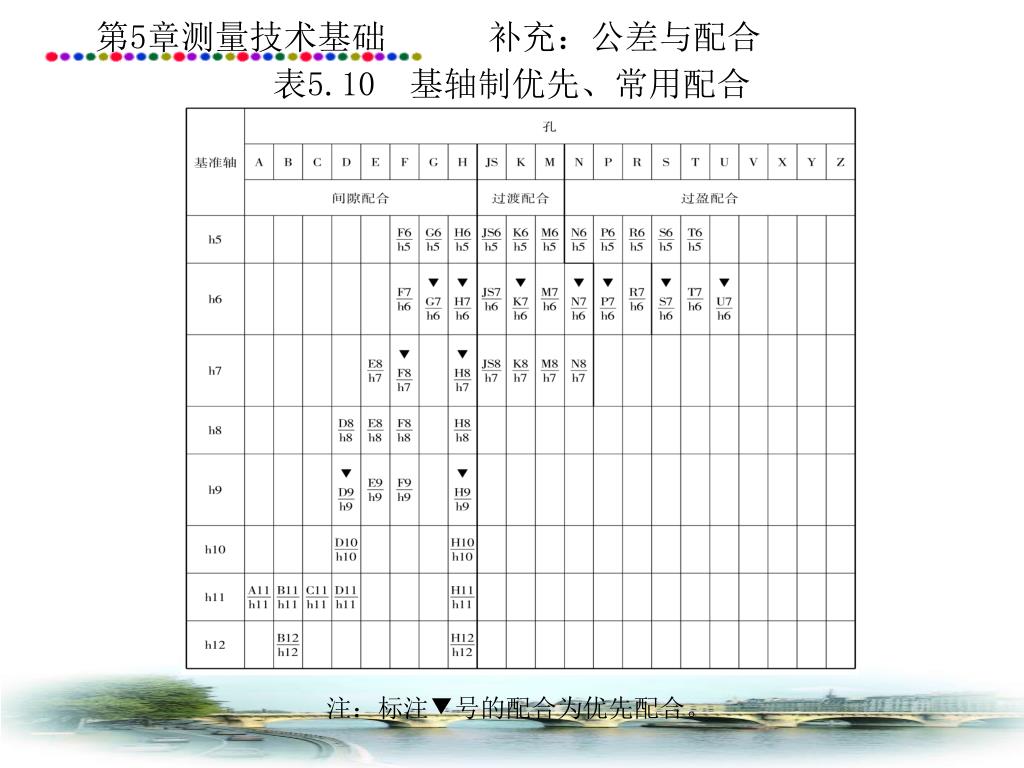

表5.10 基轴制优先、常用配合 注:标注▼号的配合为优先配合。

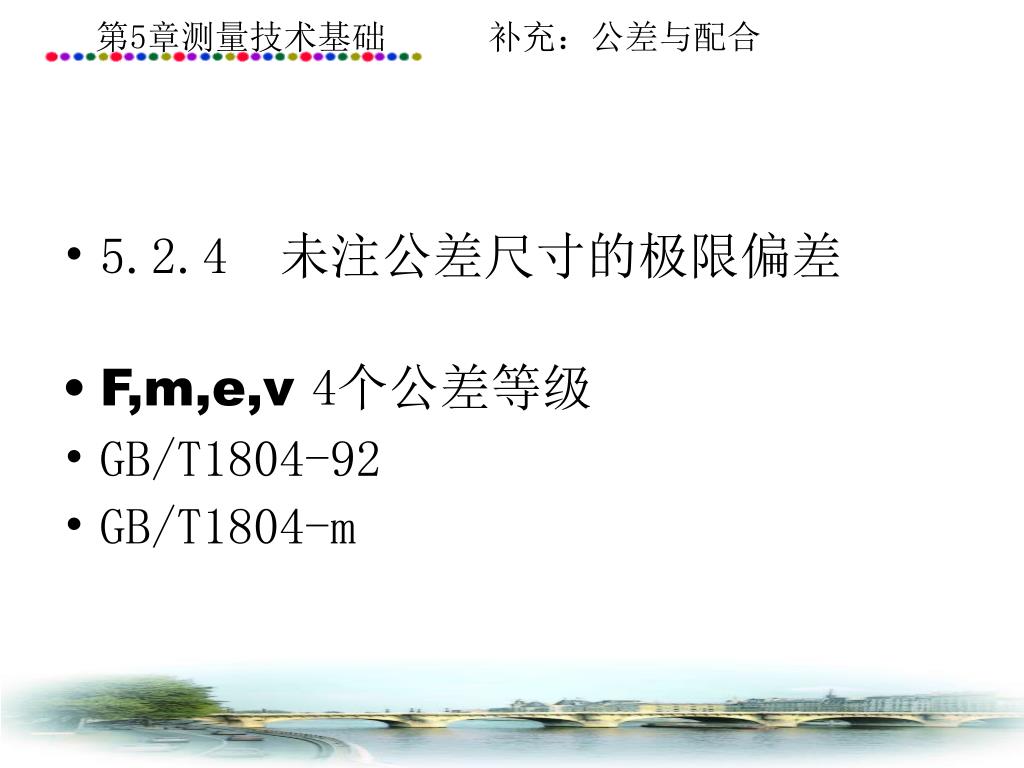

5.2.4 未注公差尺寸的极限偏差 • F,m,e,v 4个公差等级 • GB/T1804-92 • GB/T1804-m

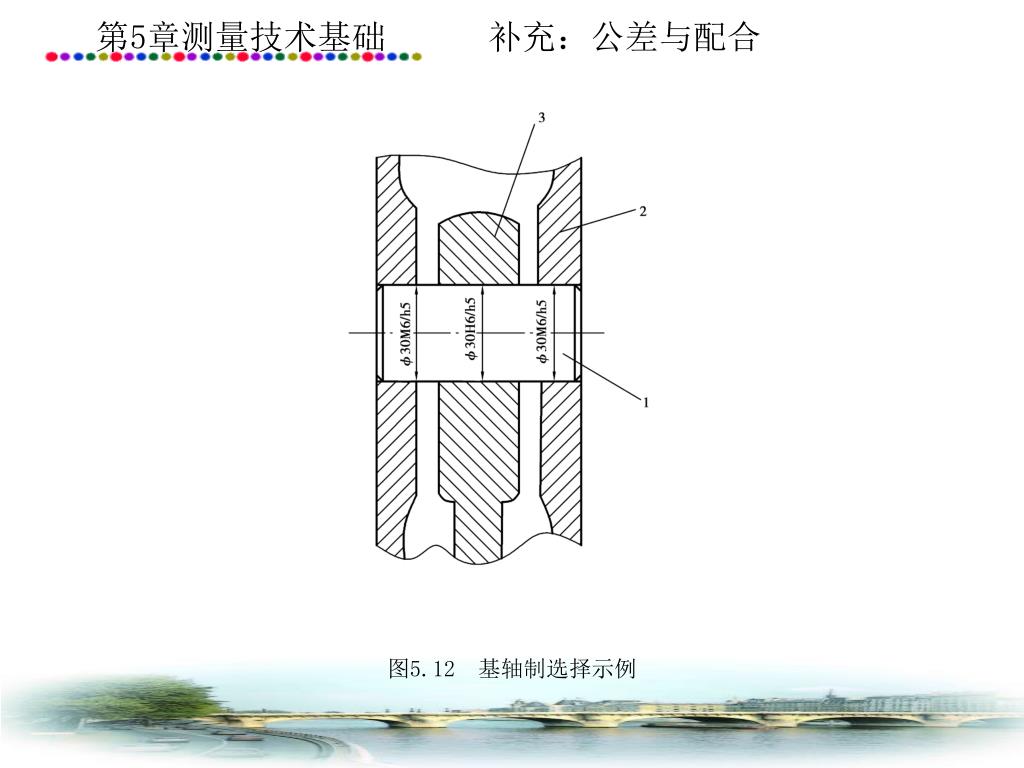

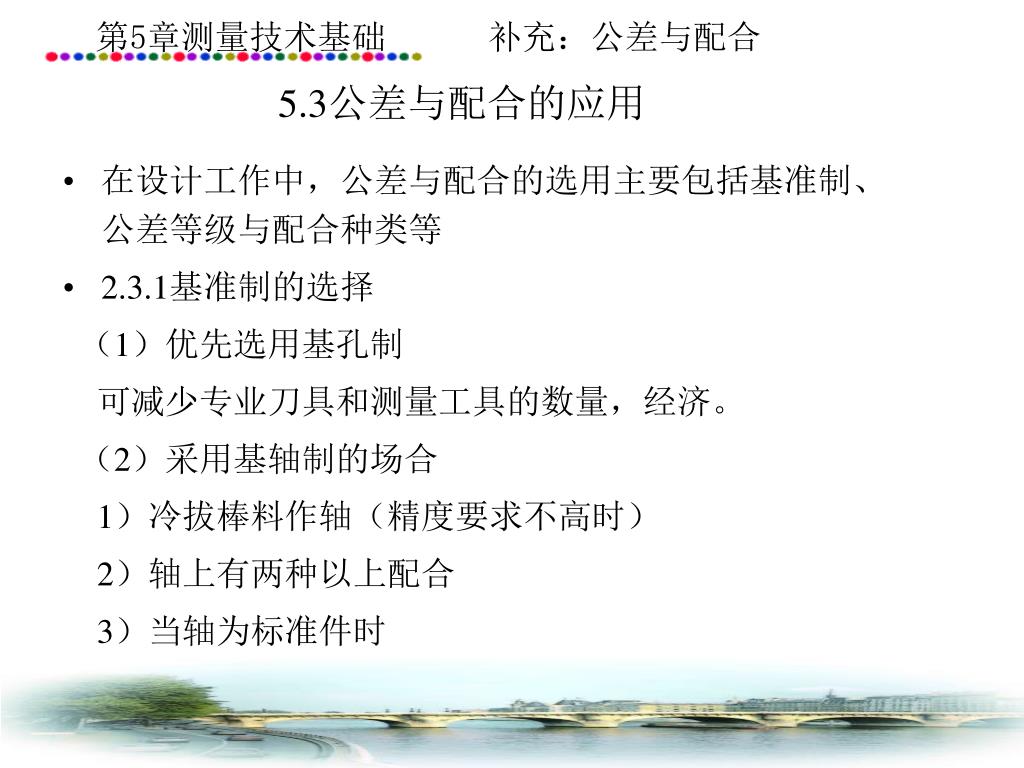

5.3公差与配合的应用 • 在设计工作中,公差与配合的选用主要包括基准制、公差等级与配合种类等 • 2.3.1基准制的选择 (1)优先选用基孔制 可减少专业刀具和测量工具的数量,经济。 (2)采用基轴制的场合 1)冷拔棒料作轴(精度要求不高时) 2)轴上有两种以上配合 3)当轴为标准件时

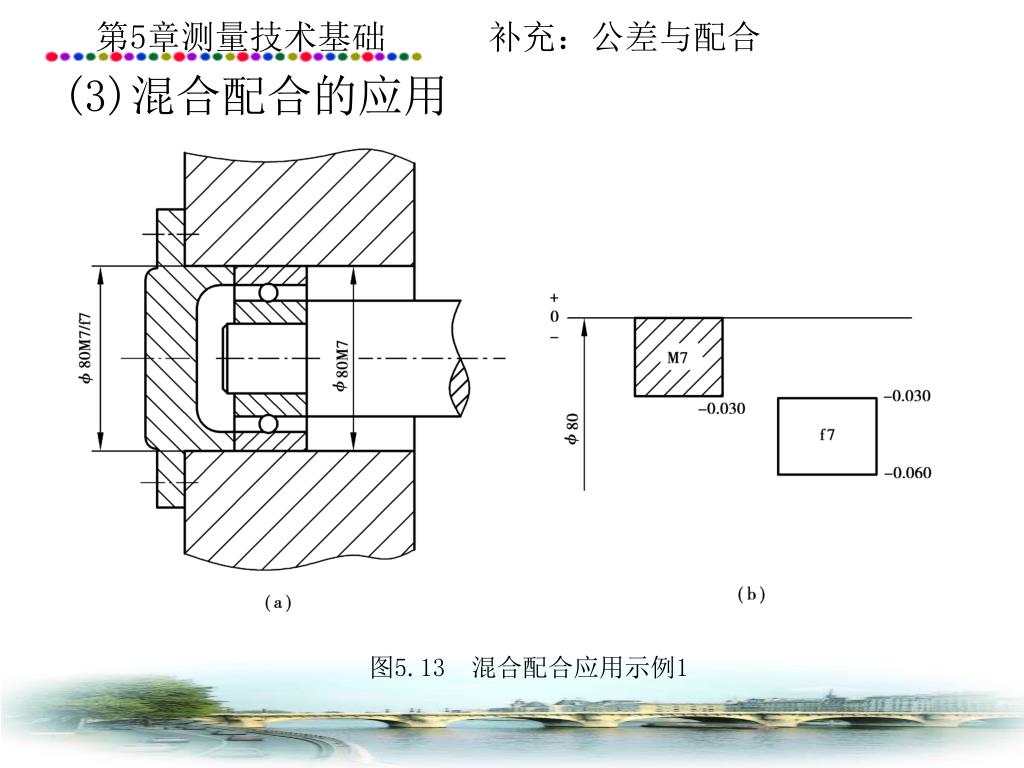

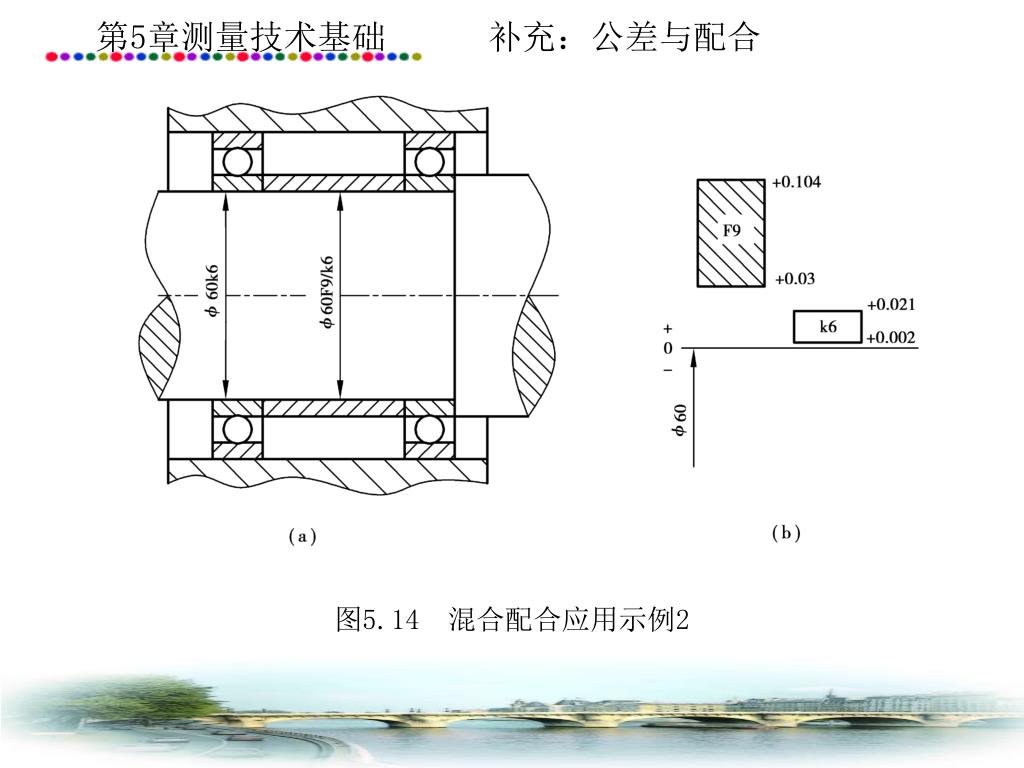

(3)混合配合的应用 图5.13 混合配合应用示例1

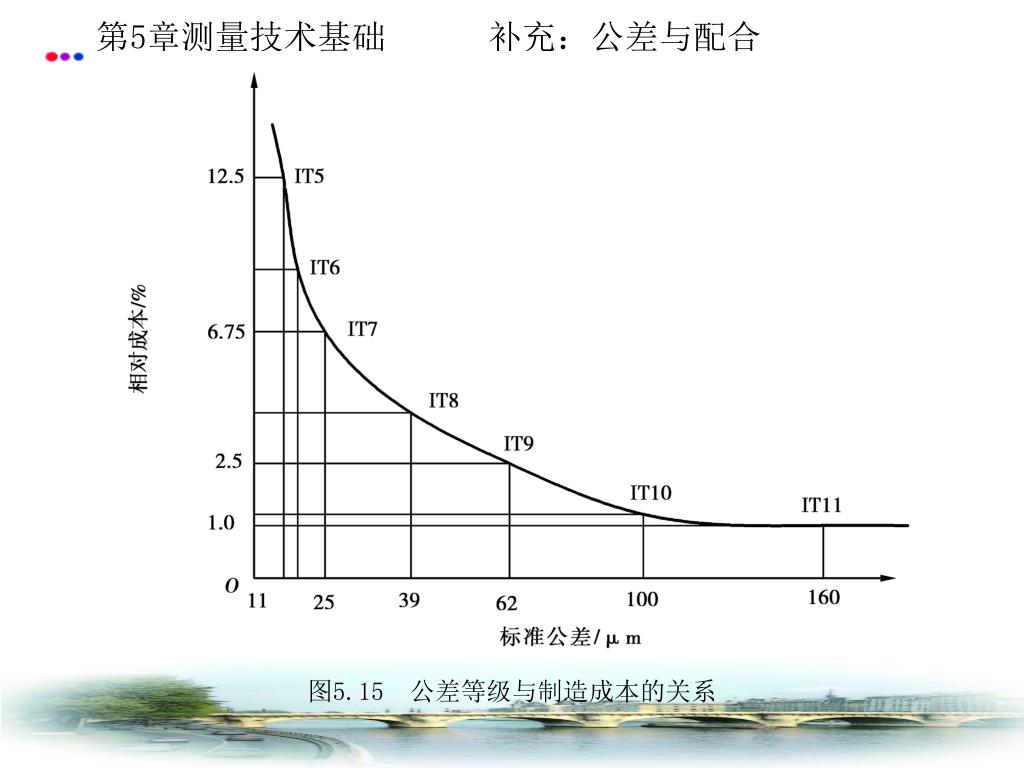

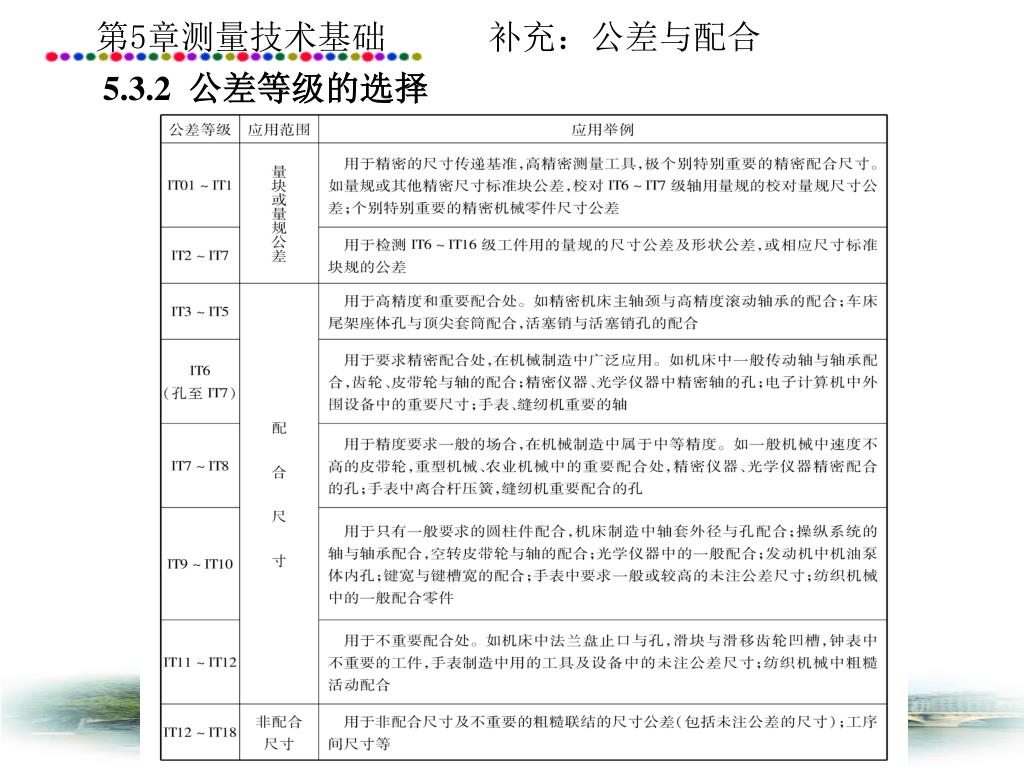

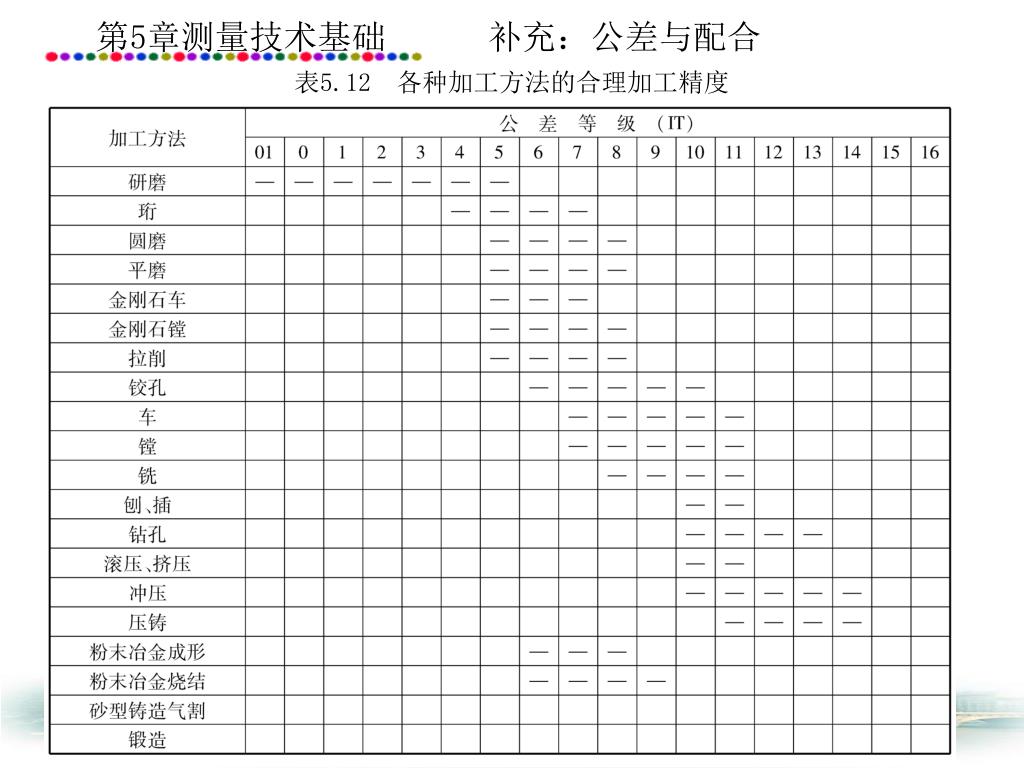

5.3.2 公差等级的选择 表2.11 公差等级及应用举例

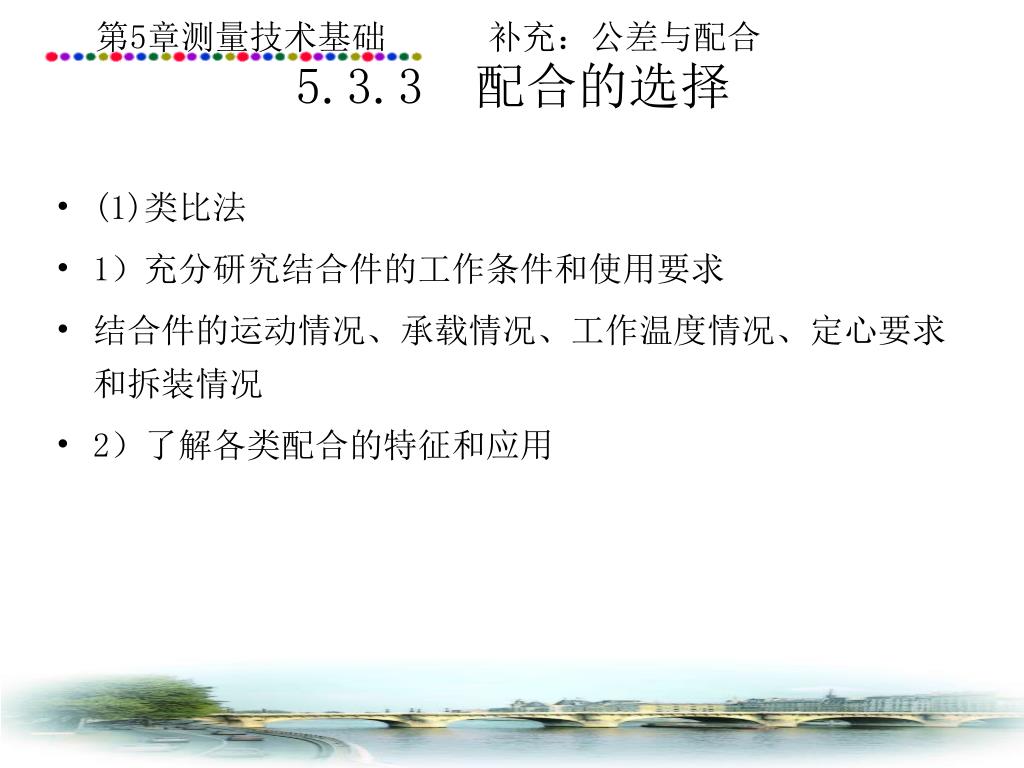

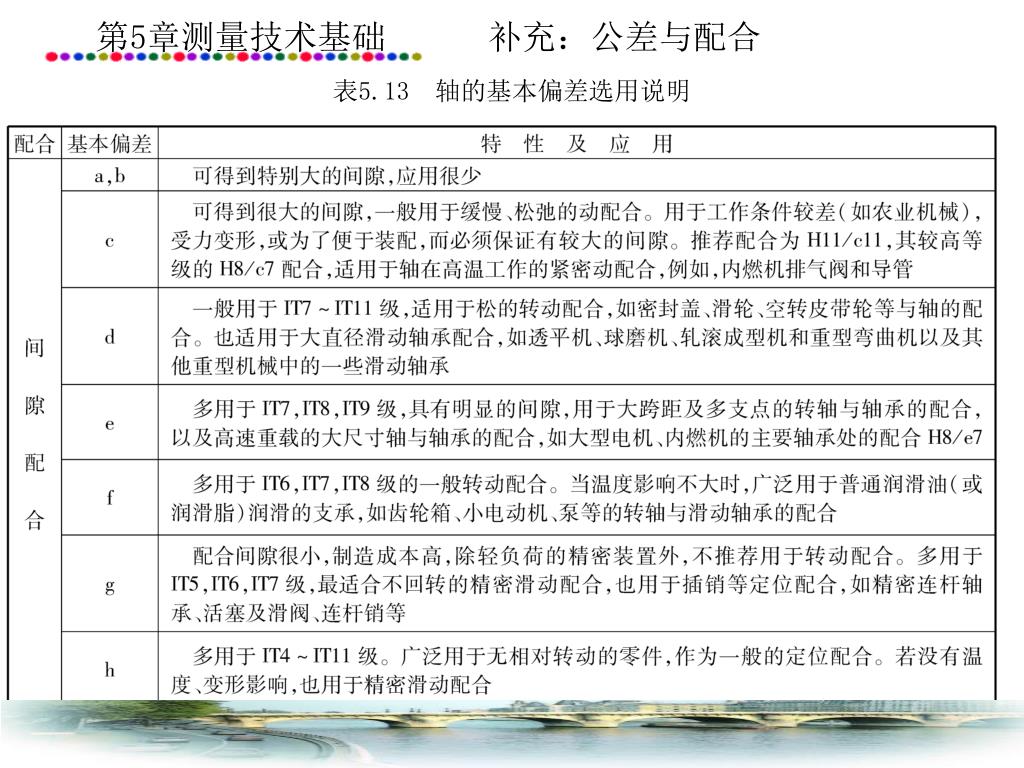

5.3.3 配合的选择 • (1)类比法 • 1)充分研究结合件的工作条件和使用要求 • 结合件的运动情况、承载情况、工作温度情况、定心要求和拆装情况 • 2)了解各类配合的特征和应用

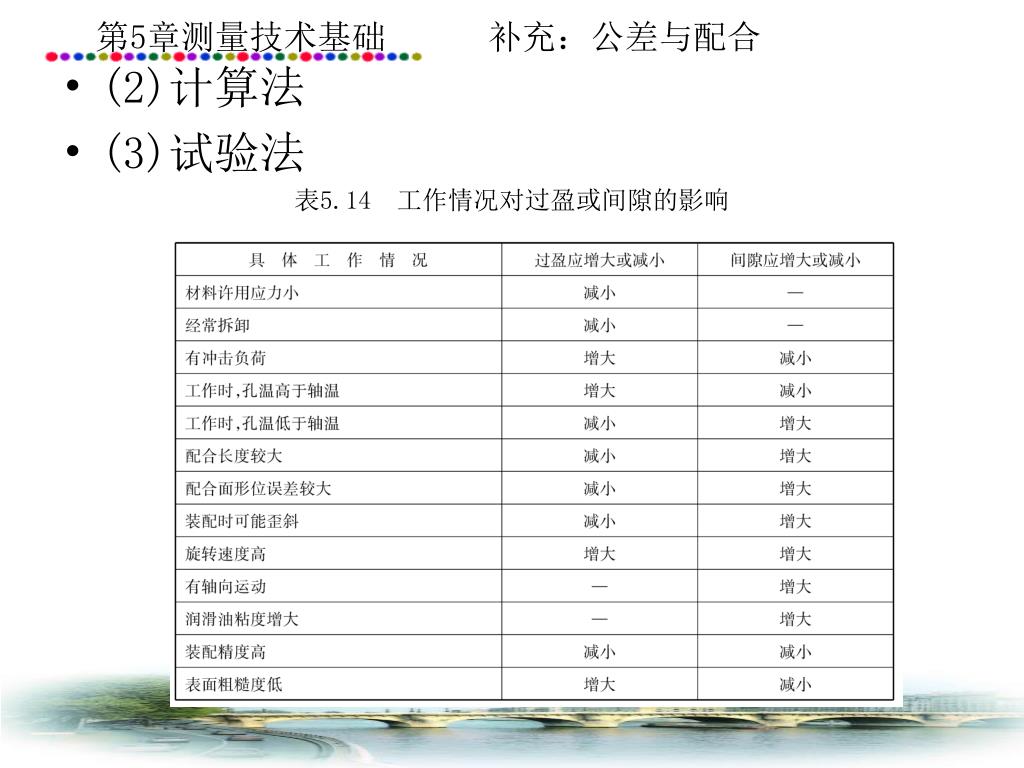

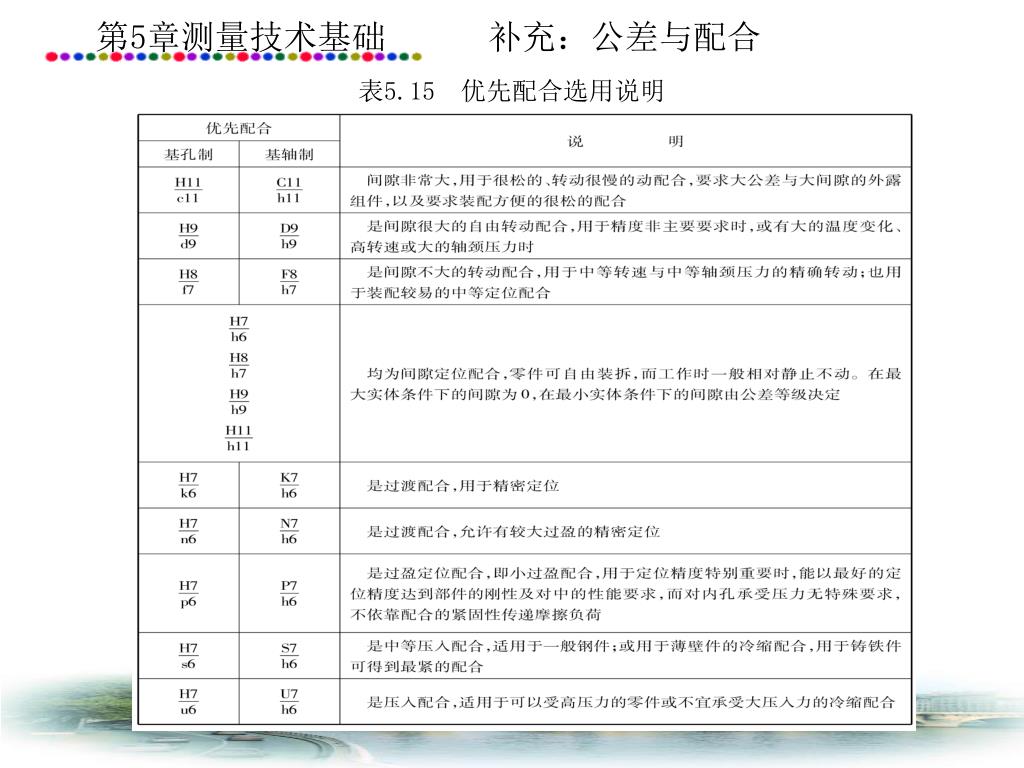

(2)计算法 • (3)试验法 表5.14 工作情况对过盈或间隙的影响

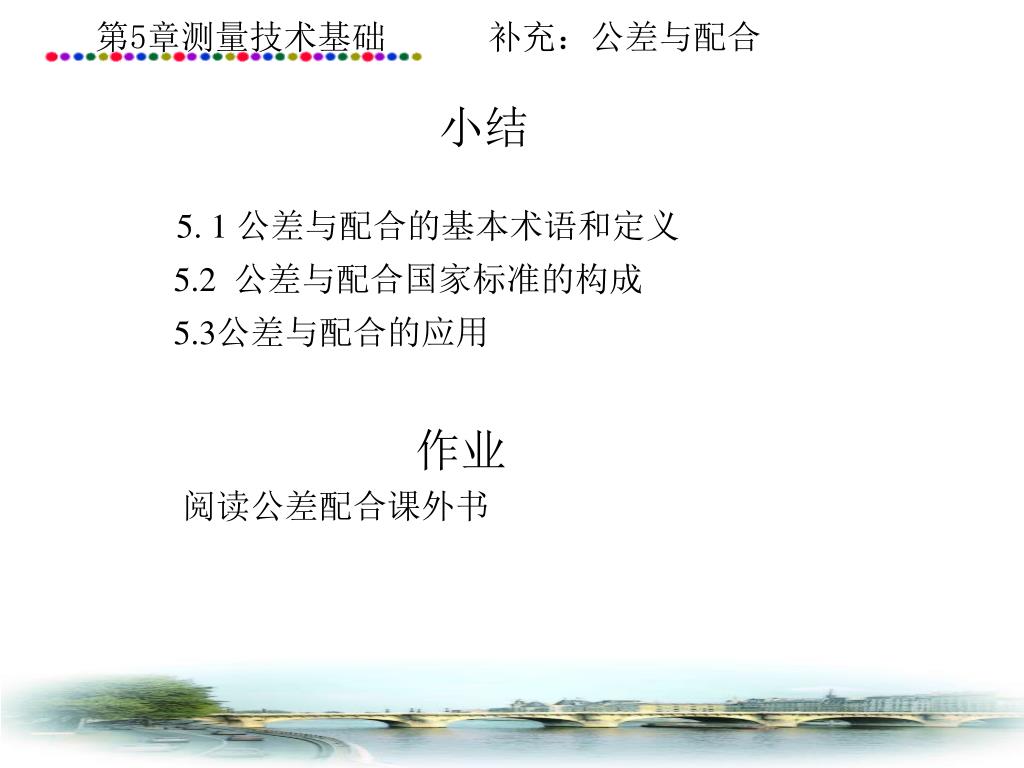

小结 5. 1 公差与配合的基本术语和定义 5.2 公差与配合国家标准的构成 5.3公差与配合的应用 作业 阅读公差配合课外书
