에너지절약형 현열냉각방식 항 온 항 습 기 제안서

가장 먼저 생각하는 만큼 가장 앞선 기술의. 에너지절약형 현열냉각방식 항 온 항 습 기 제안서. 1. 현열냉각방식 항 온 항 습 기의 제품특성. 완전 2 단 분리형 실내기 ( 특허등록 ) 로 부피 및 중량분산으로 현장반입이 우수함 . 완전 2 단 분리형 실내기는 내구연한 이후 교체 시 철거가 매우 양호함 . 항온항습기 전면 개방식 (OPEN DOOR) 으로 A/S 및 점검의 실용성 강화 . 실내기 내부 아연도 (GI) 재질로 내구성 및 내식성이 우수함 .

breanna-mccall
Download Presentation

에너지절약형 현열냉각방식 항 온 항 습 기 제안서

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 가장 먼저 생각하는 만큼 가장 앞선 기술의 에너지절약형현열냉각방식 항 온 항 습 기 제안서

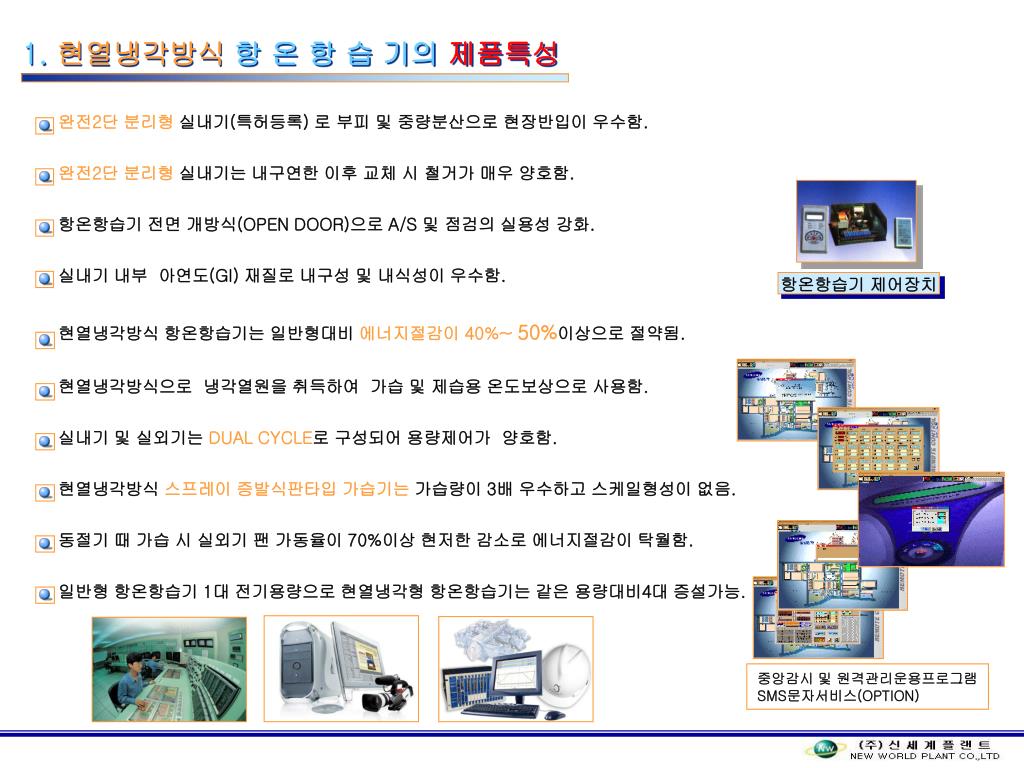

  2. 1. 현열냉각방식 항 온 항 습 기의 제품특성 완전2단 분리형 실내기(특허등록) 로 부피 및 중량분산으로 현장반입이 우수함. 완전2단 분리형 실내기는 내구연한 이후 교체 시 철거가 매우 양호함. 항온항습기 전면 개방식(OPEN DOOR)으로 A/S 및 점검의 실용성 강화. 실내기 내부 아연도(GI) 재질로 내구성 및 내식성이 우수함. 현열냉각방식 항온항습기는 일반형대비 에너지절감이 40%~50%이상으로 절약됨. 현열냉각방식으로 냉각열원을 취득하여 가습 및 제습용 온도보상으로 사용함. 실내기 및 실외기는 DUAL CYCLE로 구성되어 용량제어가 양호함. 현열냉각방식 스프레이 증발식판타입 가습기는 가습량이 3배 우수하고 스케일형성이 없음. 동절기 때 가습 시 실외기 팬 가동율이 70%이상 현저한 감소로 에너지절감이 탁월함. 일반형 항온항습기 1대 전기용량으로 현열냉각형 항온항습기는 같은 용량대비4대 증설가능. 항온항습기 제어장치 중앙감시 및 원격관리운용프로그램 SMS문자서비스(OPTION)

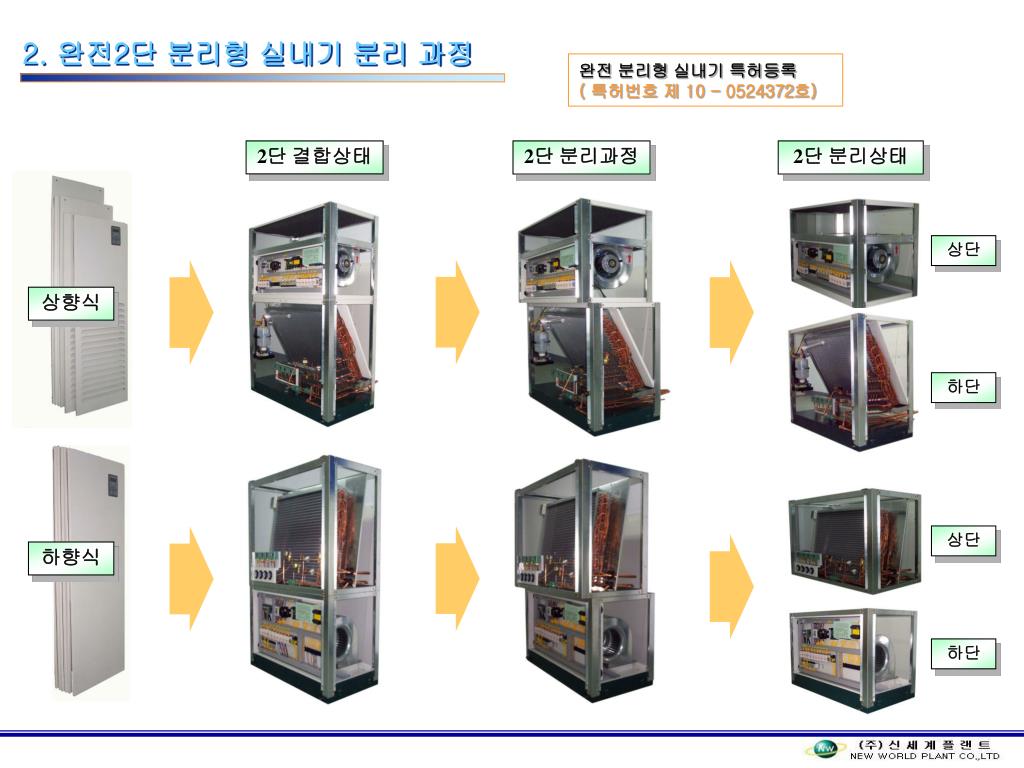

  3. 2. 완전2단 분리형 실내기 분리 과정 완전 분리형 실내기 특허등록 ( 특허번호 제 10 - 0524372호) 2단 결합상태 2단 분리과정 2단 분리상태 상단 상향식 하단 상단 하향식 하단

  4. 3. 현열냉각방식 항온항습기(상향식) 제품 디자인 상향식 실내기(UP- Flow) 실외기(Out-door Unit)

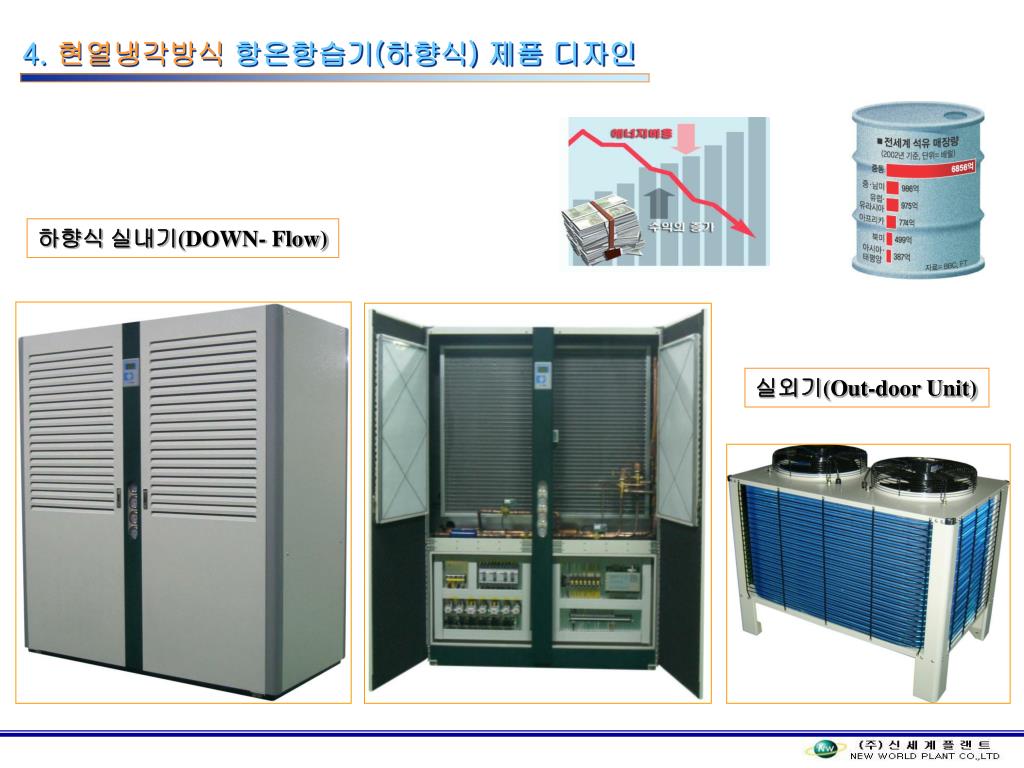

  5. 4. 현열냉각방식 항온항습기(하향식) 제품 디자인 하향식 실내기(DOWN- Flow) 실외기(Out-door Unit)

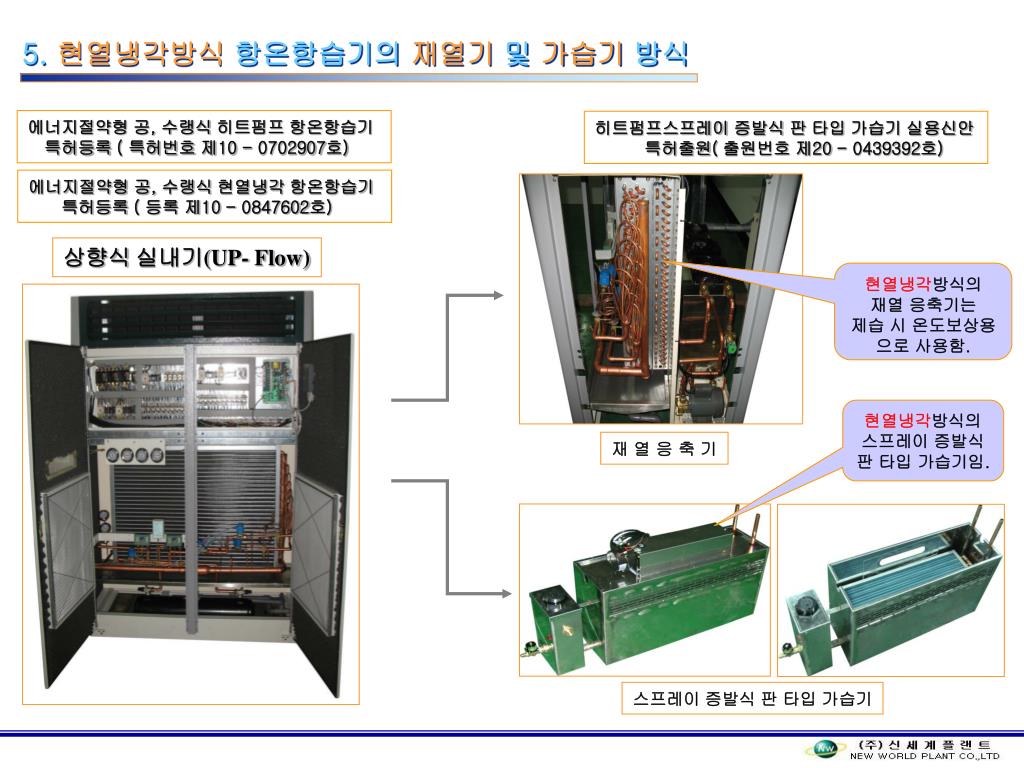

  6. 5. 현열냉각방식 항온항습기의 재열기 및 가습기 방식 에너지절약형 공, 수랭식 히트펌프 항온항습기 특허등록 ( 특허번호 제10 - 0702907호) 히트펌프스프레이 증발식 판 타입 가습기 실용신안 특허출원( 출원번호 제20 - 0439392호) 에너지절약형 공, 수랭식 현열냉각 항온항습기 특허등록 ( 등록 제10 - 0847602호) 상향식 실내기(UP- Flow) 현열냉각방식의 재열 응축기는 제습 시 온도보상용으로 사용함. 현열냉각방식의 스프레이 증발식 판 타입 가습기임. 재 열 응 축 기 스프레이 증발식 판 타입 가습기

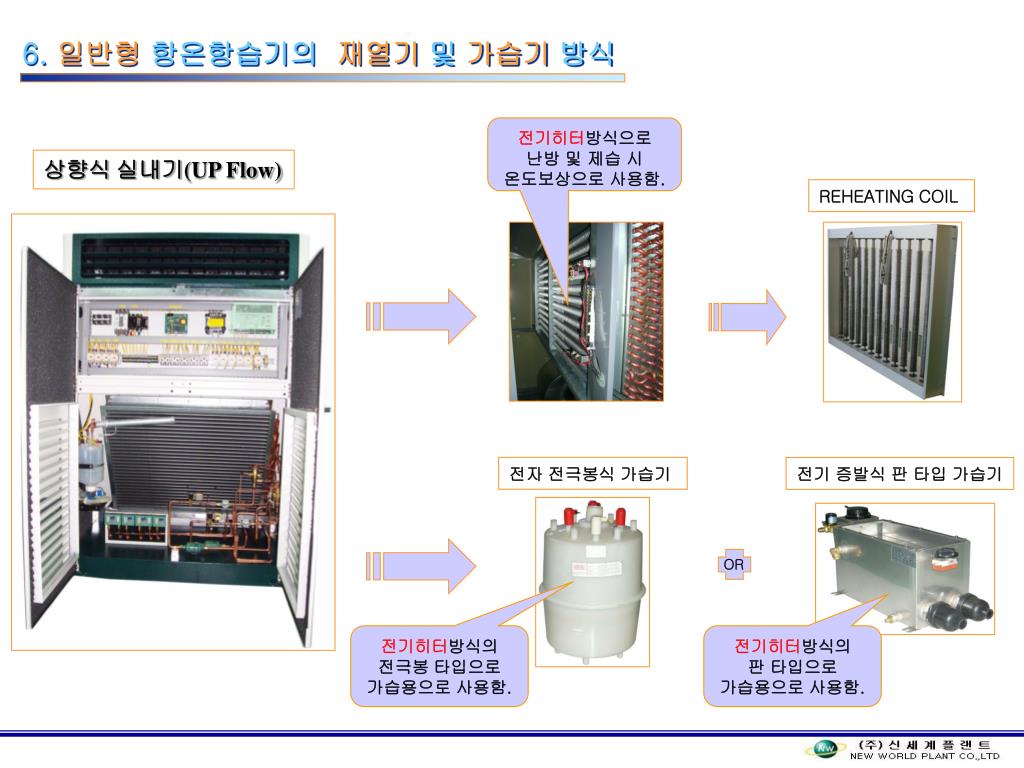

  7. 6. 일반형 항온항습기의 재열기 및 가습기 방식 전기히터방식으로 난방 및 제습 시 온도보상으로 사용함. 상향식 실내기(UP Flow) REHEATING COIL 전자 전극봉식 가습기 전기 증발식 판 타입 가습기 OR 전기히터방식의 전극봉 타입으로 가습용으로 사용함. 전기히터방식의 판 타입으로 가습용으로 사용함.

  8. 7. 현열냉각방식 항온항습기 메인 전원케이블 비교도 일반형 항온항습기 실내기(UP- Flow) 현열냉각방식 항온항습기 실내기(UP- Flow) 분전함 분전함 N.F.B-35A N.F.B-100A 3Φ x 380V x 60hz 3Φ x 380V x 60hz ex) 현열냉각형 항 온 항 습 기(10R/T) ex) 일반형 항 온 항 습 기(10R/T) 소 요 동 력(KW) 소 요 동 력(KW) 송 풍 기 0.5KW x 2s 1.0KW 송 풍 기 0.5KW x 2s 1.0KW 재 열 응축기 - - 재 열 기 5KW x 4s 20.0KW 현열형 가습기 - - 가 습 기 10.9kw 10.9KW 실외기 펜 0.4KW x 2s 0.8KW 실외기 펜 0.4KW x 2s 0.4KW 압축기 4.81KWx2s 9.62KW 압축기 4.8KW x 2s 7.5KW 동력선(220v) 3c x 10sq 11.42KW 동력선(220v) 3c x 35sq 39.80KW 동력선(380v) 3c x 6sq 동력선(380v) 3c x 25sq

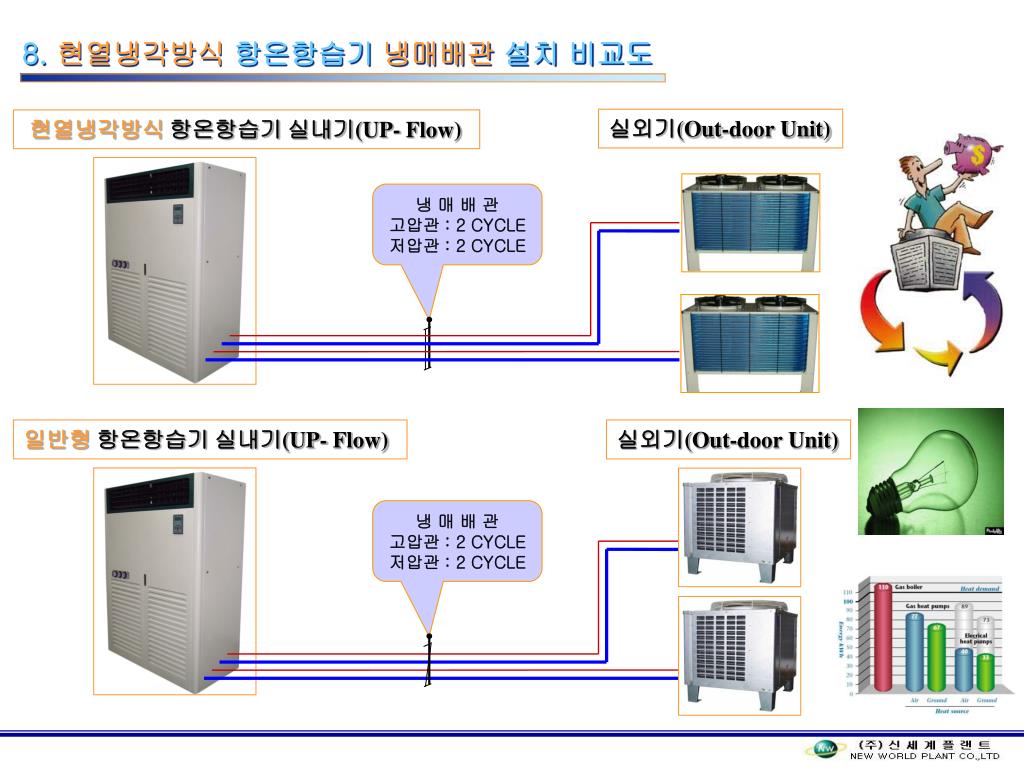

  9. 8. 현열냉각방식 항온항습기 냉매배관 설치 비교도 실외기(Out-door Unit) 현열냉각방식 항온항습기 실내기(UP- Flow) 냉 매 배 관 고압관 : 2 CYCLE 저압관 : 2 CYCLE 일반형 항온항습기 실내기(UP- Flow) 실외기(Out-door Unit) 냉 매 배 관 고압관 : 2 CYCLE 저압관 : 2 CYCLE

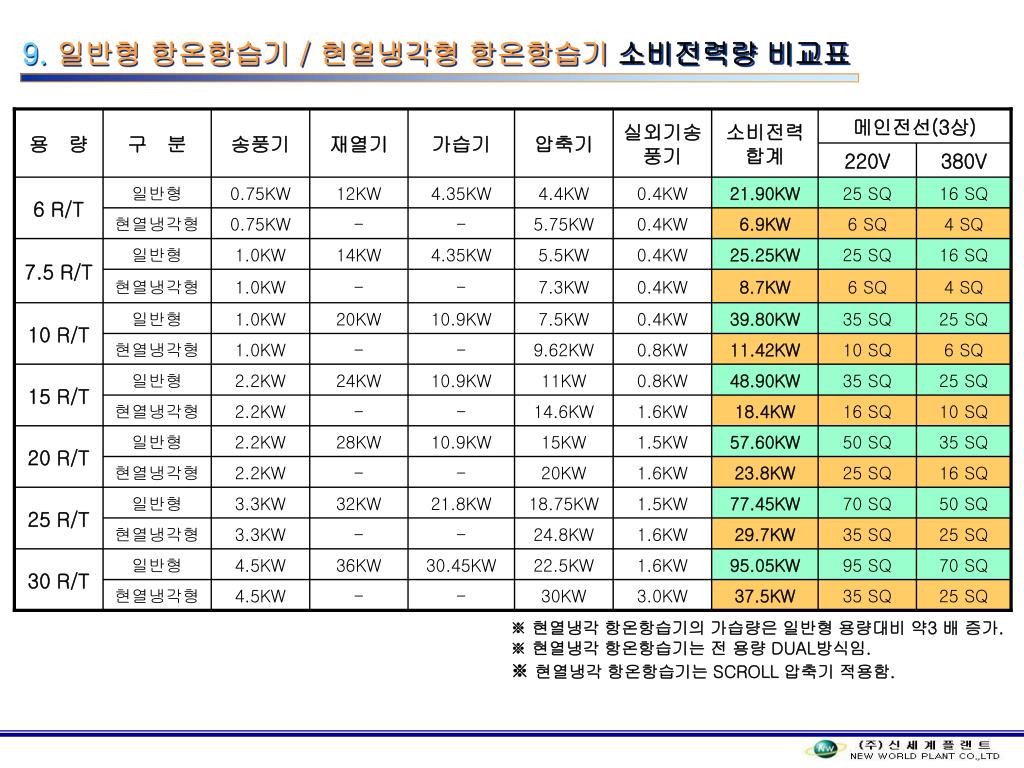

  10. 9. 일반형 항온항습기 / 현열냉각형 항온항습기 소비전력량 비교표 용 량 구 분 송풍기 재열기 가습기 압축기 실외기송풍기 소비전력합계 메인전선(3상) 220V 380V 6 R/T 일반형 0.75KW 12KW 4.35KW 4.4KW 0.4KW 21.90KW 25 SQ 16 SQ 현열냉각형 0.75KW - - 5.75KW 0.4KW 6.9KW 6 SQ 4 SQ 7.5 R/T 일반형 1.0KW 14KW 4.35KW 5.5KW 0.4KW 25.25KW 25 SQ 16 SQ 현열냉각형 1.0KW - - 7.3KW 0.4KW 8.7KW 6 SQ 4 SQ 10 R/T 일반형 1.0KW 20KW 10.9KW 7.5KW 0.4KW 39.80KW 35 SQ 25 SQ 현열냉각형 1.0KW - - 9.62KW 0.8KW 11.42KW 10 SQ 6 SQ 15 R/T 일반형 2.2KW 24KW 10.9KW 11KW 0.8KW 48.90KW 35 SQ 25 SQ 현열냉각형 2.2KW - - 14.6KW 1.6KW 18.4KW 16 SQ 10 SQ 20 R/T 일반형 2.2KW 28KW 10.9KW 15KW 1.5KW 57.60KW 50 SQ 35 SQ 현열냉각형 2.2KW - - 20KW 1.6KW 23.8KW 25 SQ 16 SQ 25 R/T 일반형 3.3KW 32KW 21.8KW 18.75KW 1.5KW 77.45KW 70 SQ 50 SQ 현열냉각형 3.3KW - - 24.8KW 1.6KW 29.7KW 35 SQ 25 SQ 30 R/T 일반형 4.5KW 36KW 30.45KW 22.5KW 1.6KW 95.05KW 95 SQ 70 SQ 현열냉각형 4.5KW - - 30KW 3.0KW 37.5KW 35 SQ 25 SQ ※ 현열냉각 항온항습기의 가습량은 일반형 용량대비 약3 배 증가. ※ 현열냉각 항온항습기는 전 용량 DUAL방식임. ※현열냉각 항온항습기는 SCROLL 압축기 적용함.
