Presentation Transcript

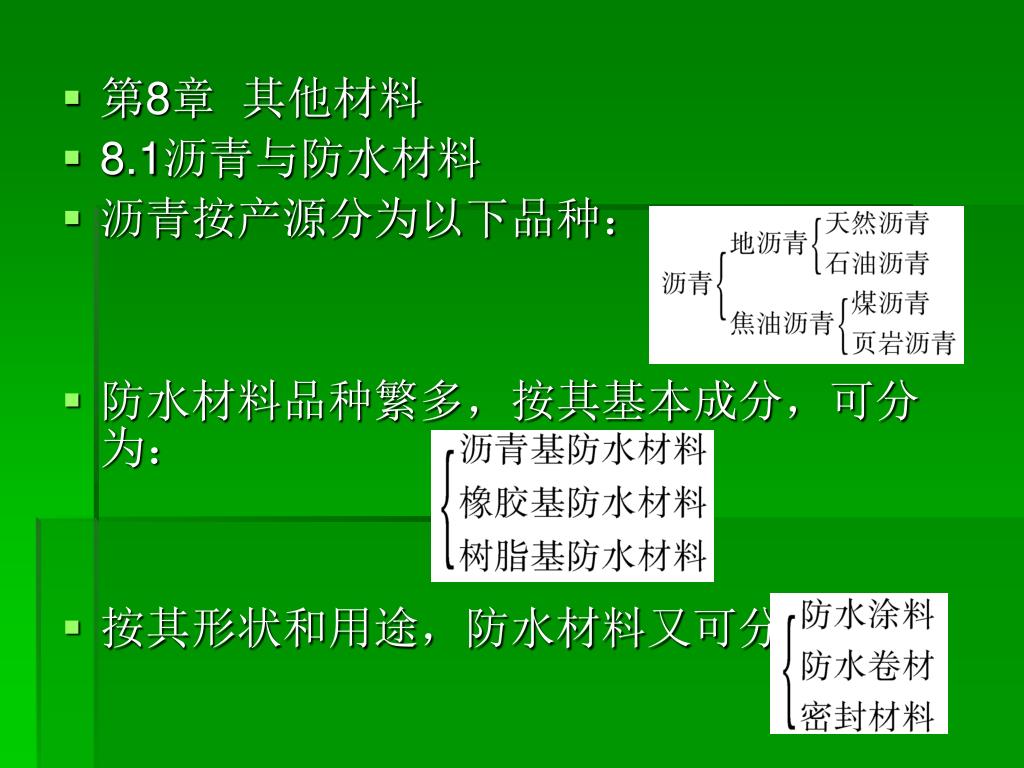

  1. 第8章 其他材料 • 8.1沥青与防水材料 • 沥青按产源分为以下品种： • 防水材料品种繁多，按其基本成分，可分为： • 按其形状和用途，防水材料又可分为：

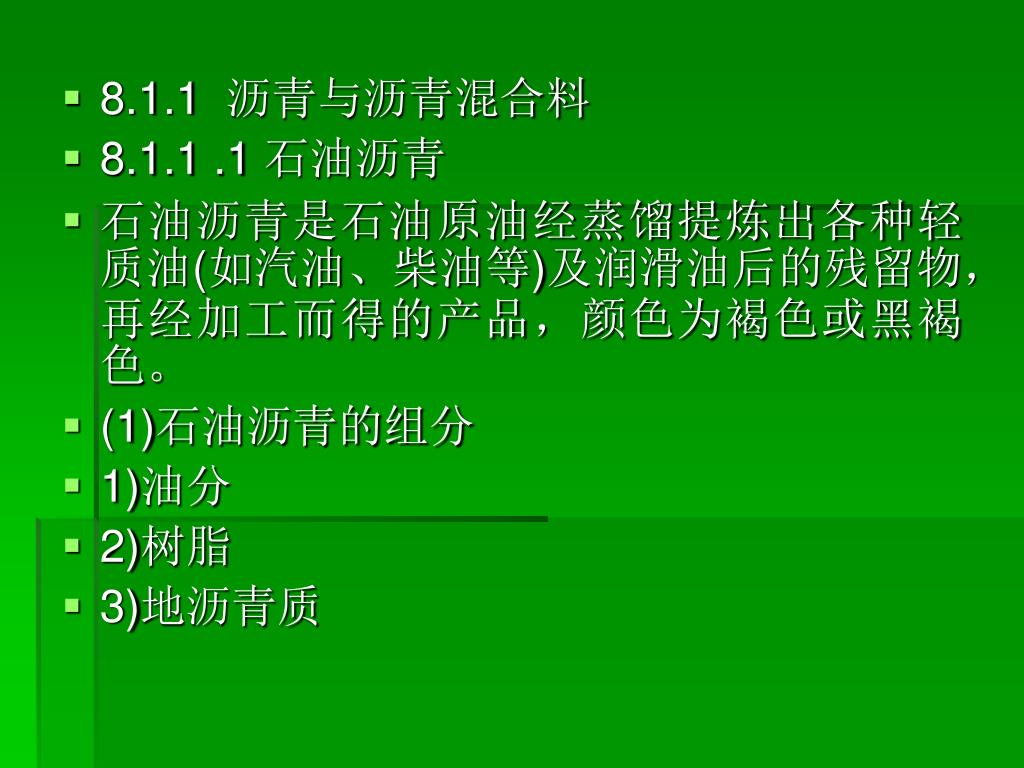

  2. 8.1.1 沥青与沥青混合料 • 8.1.1 .1 石油沥青 • 石油沥青是石油原油经蒸馏提炼出各种轻质油(如汽油、柴油等)及润滑油后的残留物，再经加工而得的产品，颜色为褐色或黑褐色。 • (1)石油沥青的组分 • 1)油分 • 2)树脂 • 3)地沥青质

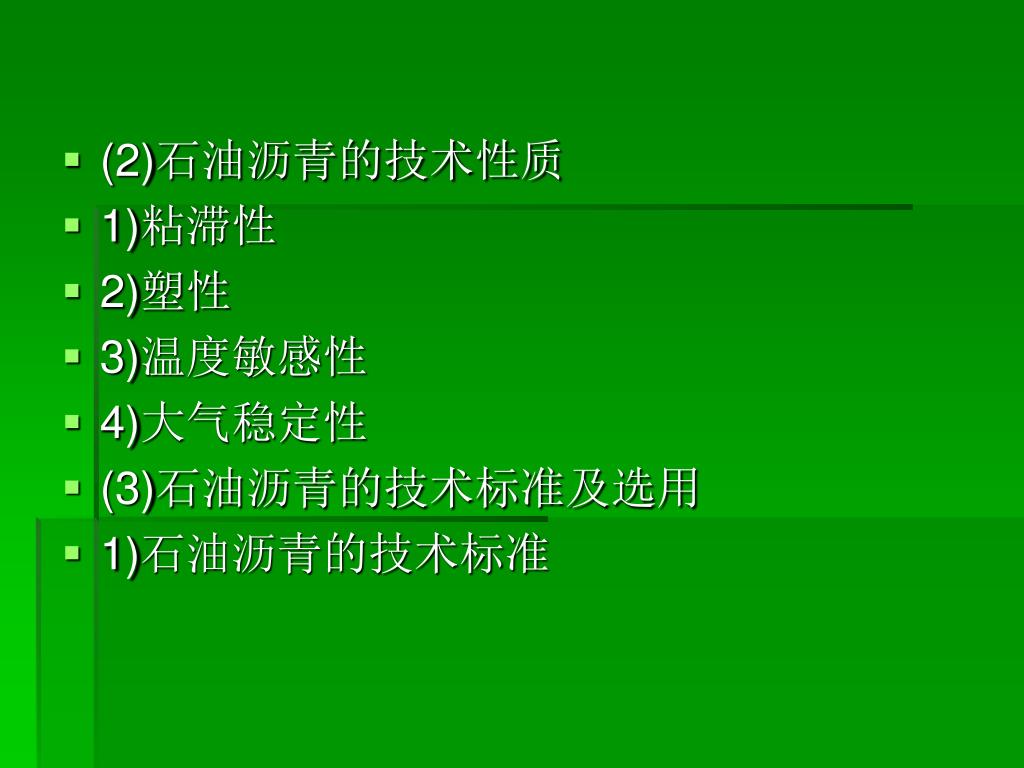

  3. (2)石油沥青的技术性质 • 1)粘滞性 • 2)塑性 • 3)温度敏感性 • 4)大气稳定性 • (3)石油沥青的技术标准及选用 • 1)石油沥青的技术标准

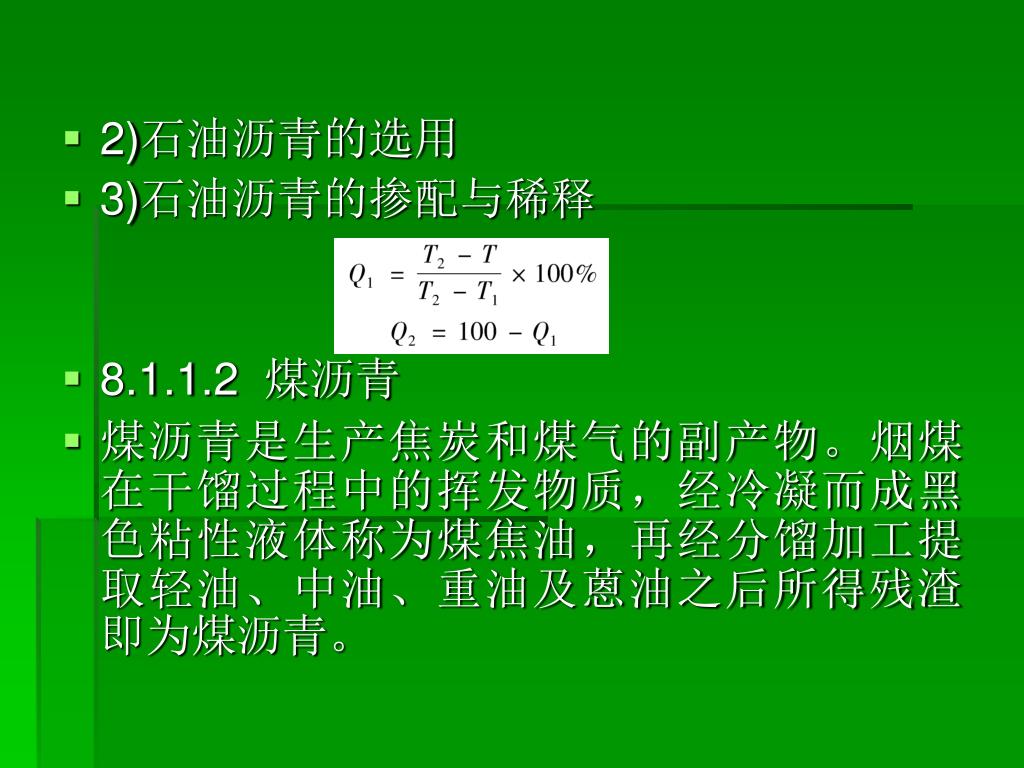

  4. 2)石油沥青的选用 • 3)石油沥青的掺配与稀释 • 8.1.1.2 煤沥青 • 煤沥青是生产焦炭和煤气的副产物。烟煤在干馏过程中的挥发物质，经冷凝而成黑色粘性液体称为煤焦油，再经分馏加工提取轻油、中油、重油及蒽油之后所得残渣即为煤沥青。

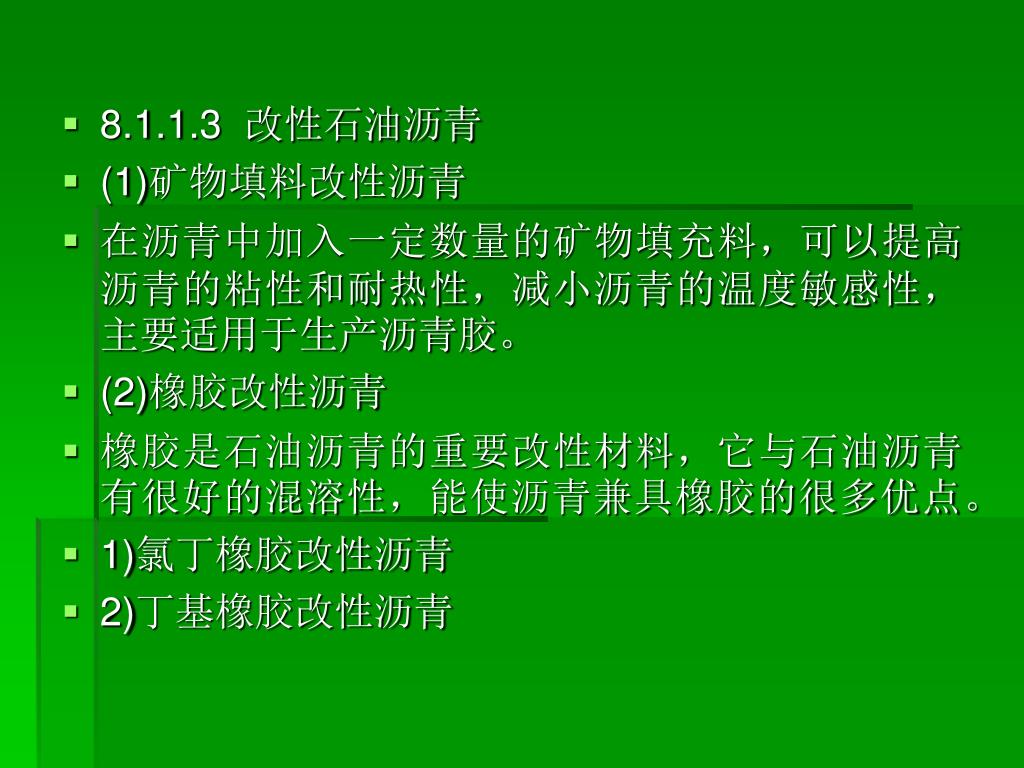

  5. 8.1.1.3 改性石油沥青 • (1)矿物填料改性沥青 • 在沥青中加入一定数量的矿物填充料，可以提高沥青的粘性和耐热性，减小沥青的温度敏感性，主要适用于生产沥青胶。 • (2)橡胶改性沥青 • 橡胶是石油沥青的重要改性材料，它与石油沥青有很好的混溶性，能使沥青兼具橡胶的很多优点。 • 1)氯丁橡胶改性沥青 • 2)丁基橡胶改性沥青

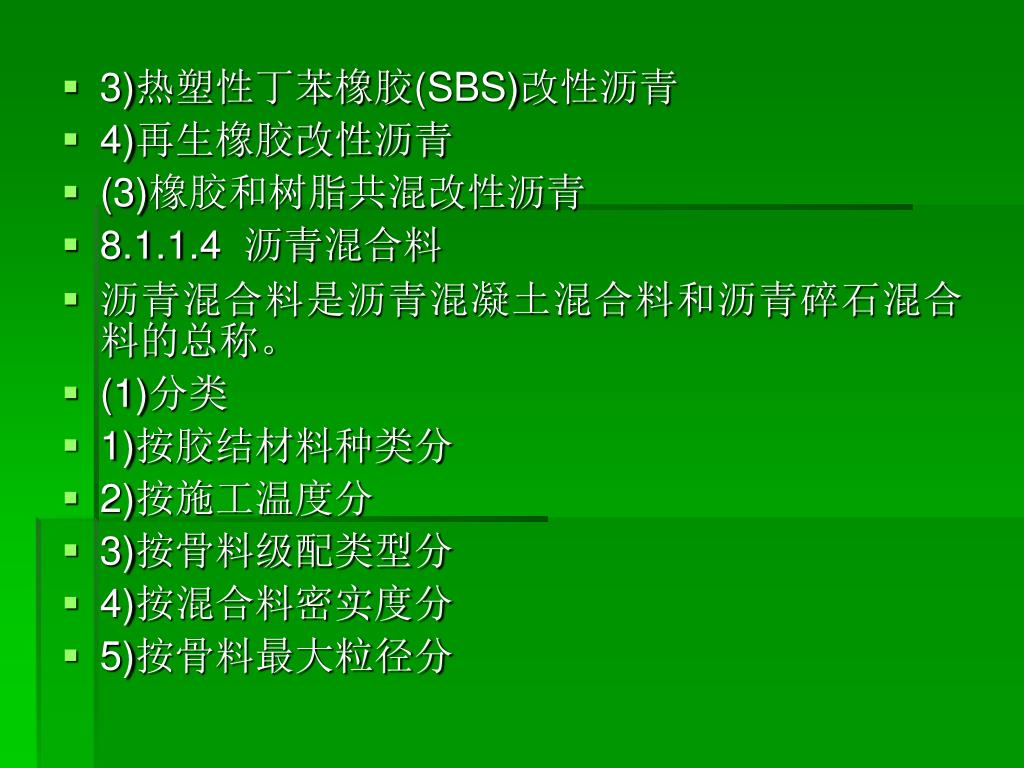

  6. 3)热塑性丁苯橡胶(SBS)改性沥青 • 4)再生橡胶改性沥青 • (3)橡胶和树脂共混改性沥青 • 8.1.1.4 沥青混合料 • 沥青混合料是沥青混凝土混合料和沥青碎石混合料的总称。 • (1)分类 • 1)按胶结材料种类分 • 2)按施工温度分 • 3)按骨料级配类型分 • 4)按混合料密实度分 • 5)按骨料最大粒径分

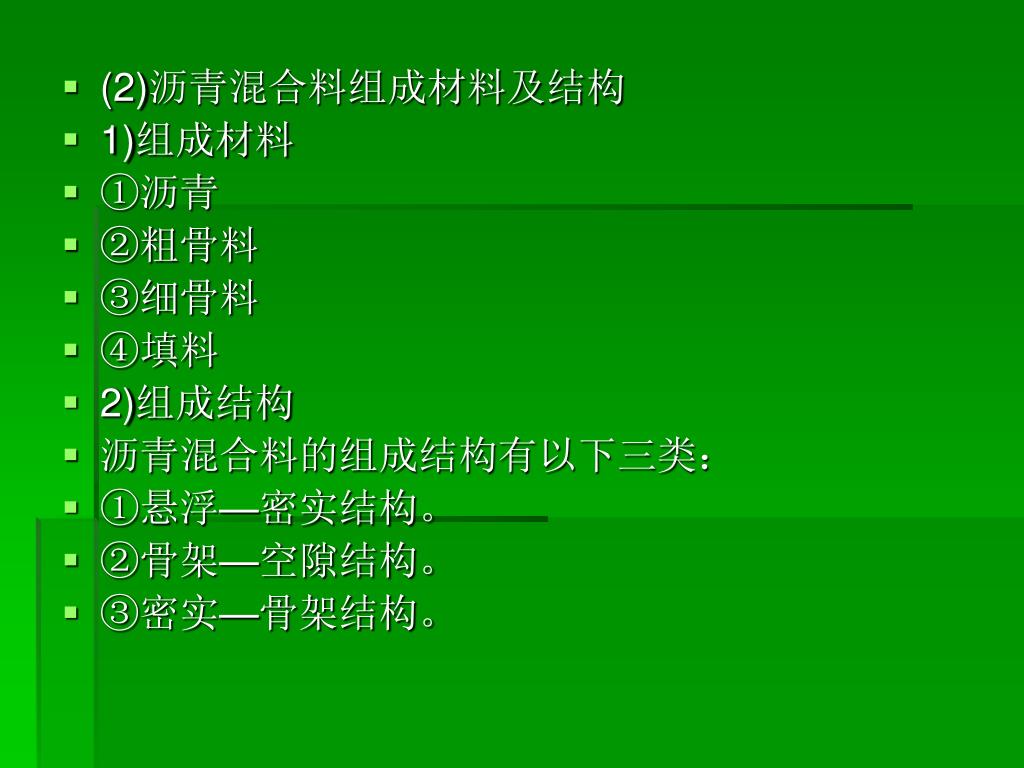

  7. (2)沥青混合料组成材料及结构 • 1)组成材料 • ①沥青 • ②粗骨料 • ③细骨料 • ④填料 • 2)组成结构 • 沥青混合料的组成结构有以下三类： • ①悬浮—密实结构。 • ②骨架—空隙结构。 • ③密实—骨架结构。

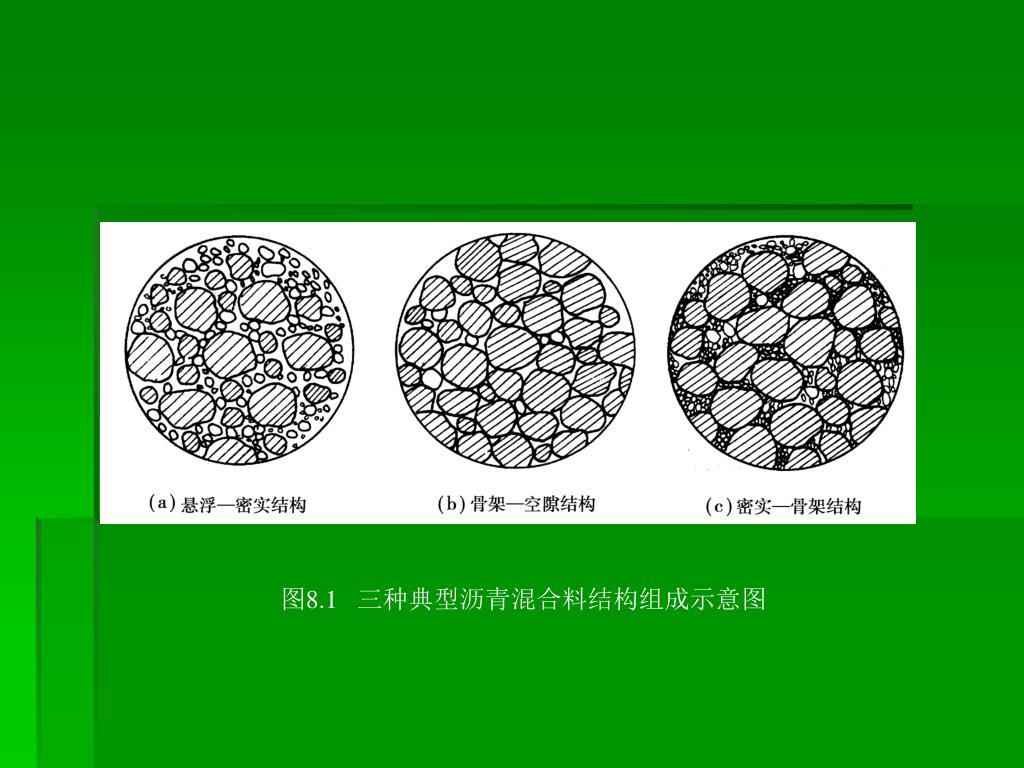

  8. 图8.1 三种典型沥青混合料结构组成示意图

  9. (3)沥青混合料的技术性质 • 1)高温稳定性 • ①马歇尔稳定度试验 • ②车辙试验 • 2)低温抗裂性 • 3)耐久性 • 4)抗滑性 • 5)施工和易性

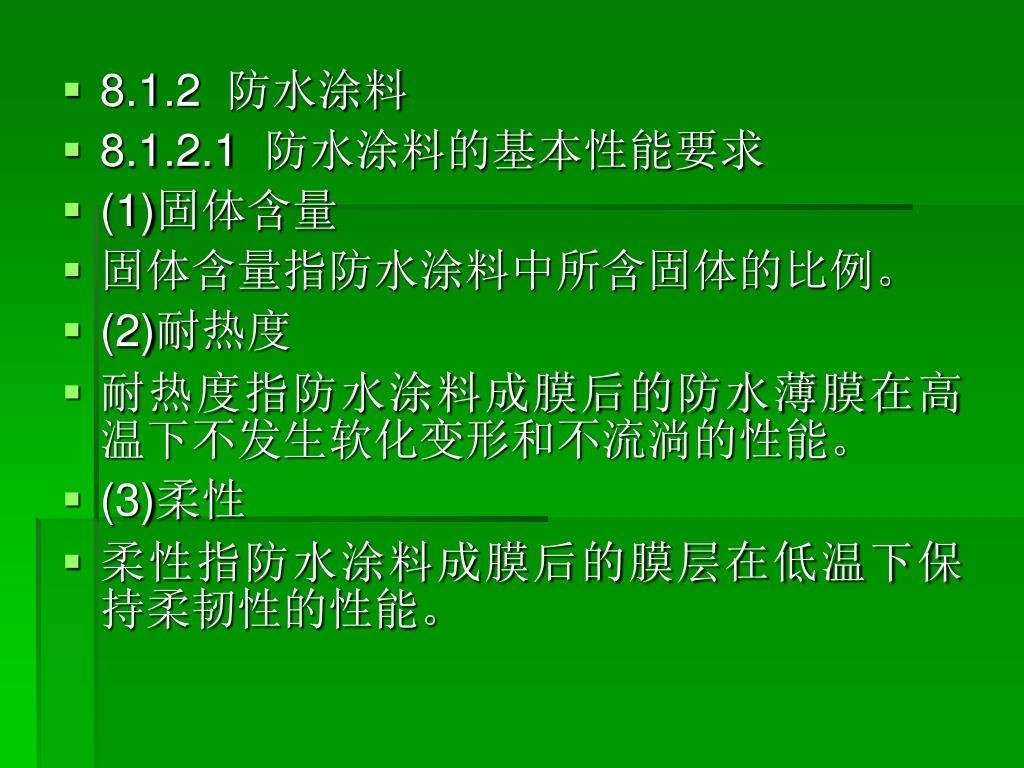

  10. 8.1.2 防水涂料 • 8.1.2.1 防水涂料的基本性能要求 • (1)固体含量 • 固体含量指防水涂料中所含固体的比例。 • (2)耐热度 • 耐热度指防水涂料成膜后的防水薄膜在高温下不发生软化变形和不流淌的性能。 • (3)柔性 • 柔性指防水涂料成膜后的膜层在低温下保持柔韧性的性能。

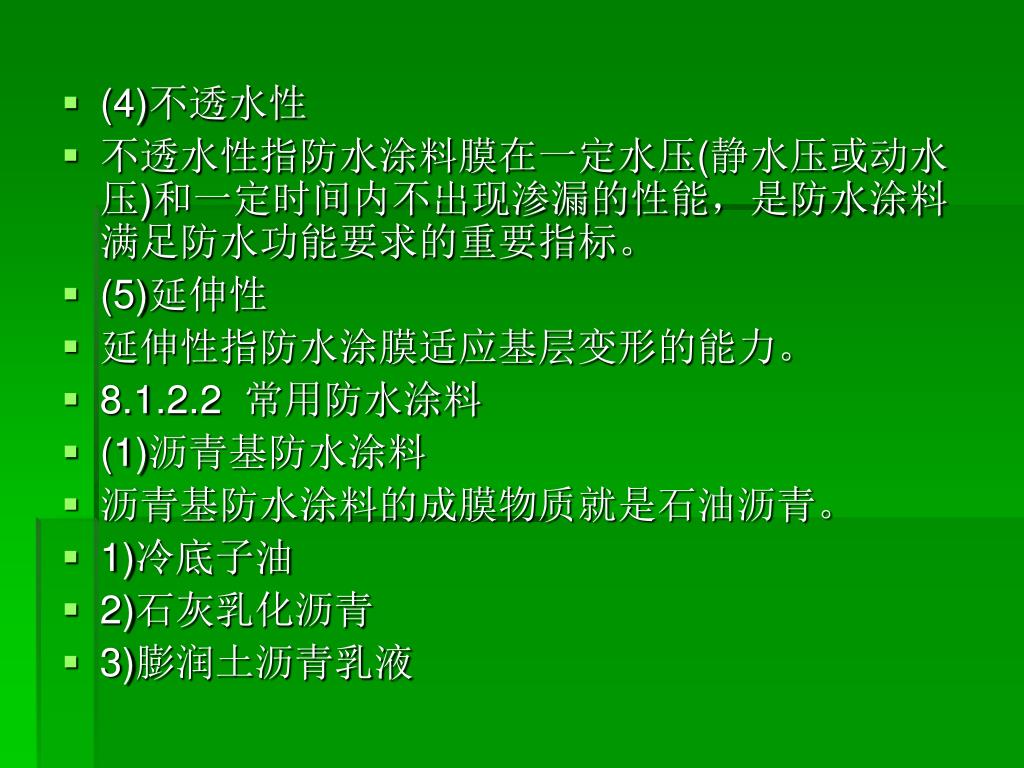

  11. (4)不透水性 • 不透水性指防水涂料膜在一定水压(静水压或动水压)和一定时间内不出现渗漏的性能，是防水涂料满足防水功能要求的重要指标。 • (5)延伸性 • 延伸性指防水涂膜适应基层变形的能力。 • 8.1.2.2 常用防水涂料 • (1)沥青基防水涂料 • 沥青基防水涂料的成膜物质就是石油沥青。 • 1)冷底子油 • 2)石灰乳化沥青 • 3)膨润土沥青乳液

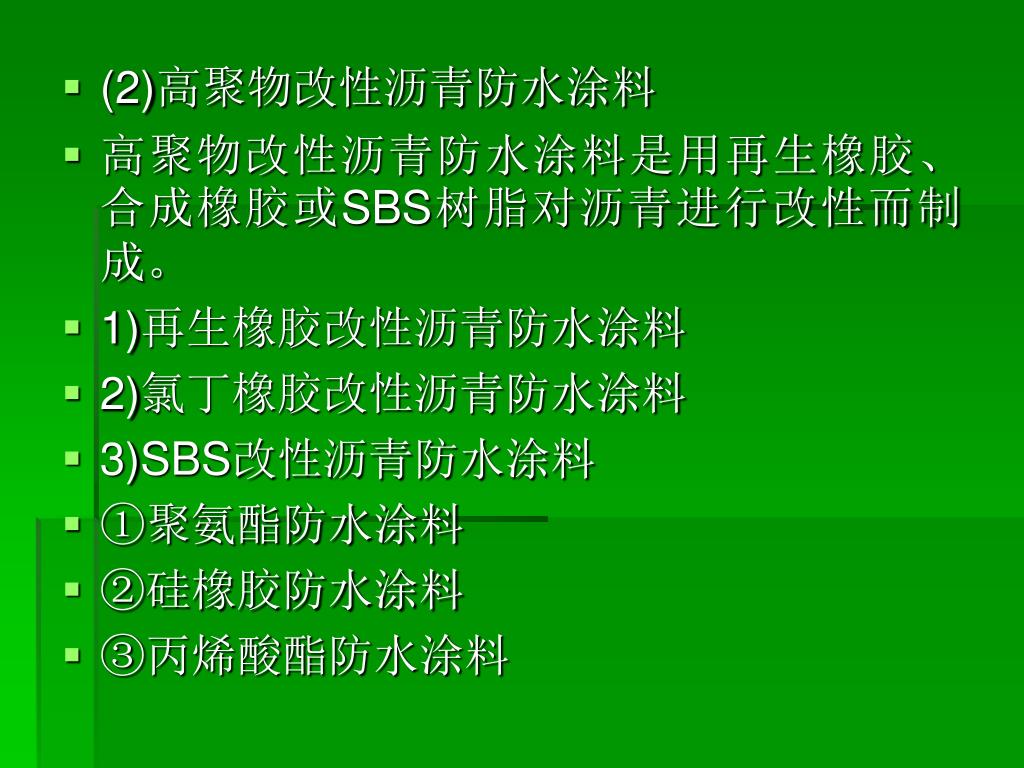

  12. (2)高聚物改性沥青防水涂料 • 高聚物改性沥青防水涂料是用再生橡胶、合成橡胶或SBS树脂对沥青进行改性而制成。 • 1)再生橡胶改性沥青防水涂料 • 2)氯丁橡胶改性沥青防水涂料 • 3)SBS改性沥青防水涂料 • ①聚氨酯防水涂料 • ②硅橡胶防水涂料 • ③丙烯酸酯防水涂料

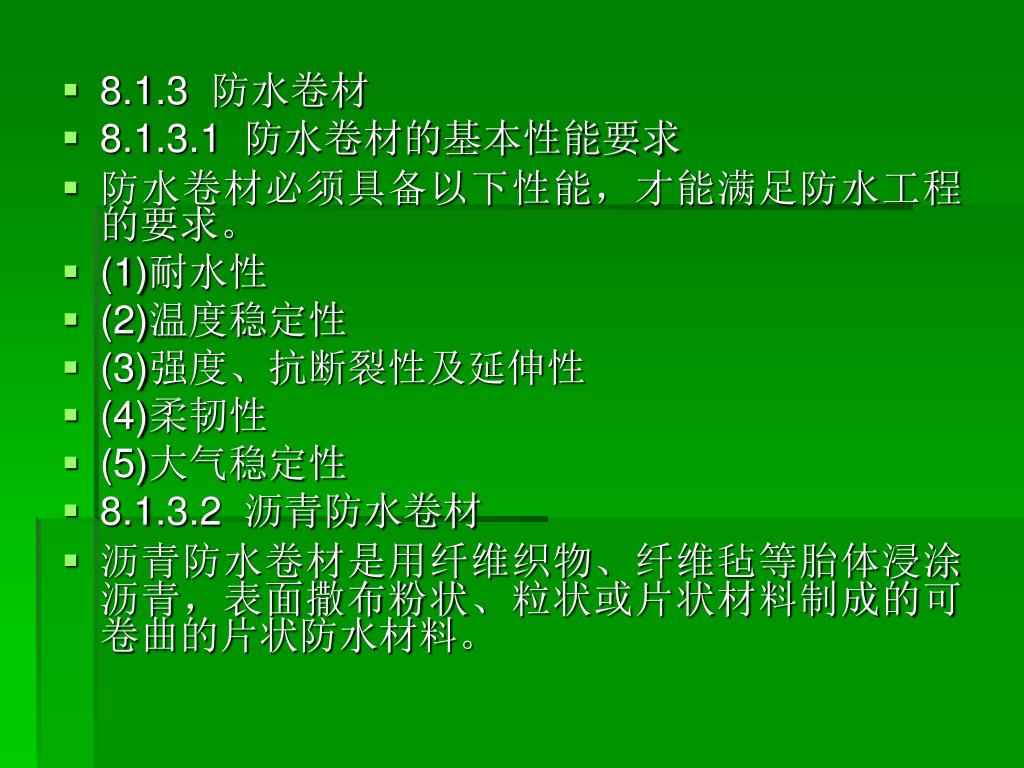

  13. 8.1.3 防水卷材 • 8.1.3.1 防水卷材的基本性能要求 • 防水卷材必须具备以下性能，才能满足防水工程的要求。 • (1)耐水性 • (2)温度稳定性 • (3)强度、抗断裂性及延伸性 • (4)柔韧性 • (5)大气稳定性 • 8.1.3.2 沥青防水卷材 • 沥青防水卷材是用纤维织物、纤维毡等胎体浸涂沥青，表面撒布粉状、粒状或片状材料制成的可卷曲的片状防水材料。

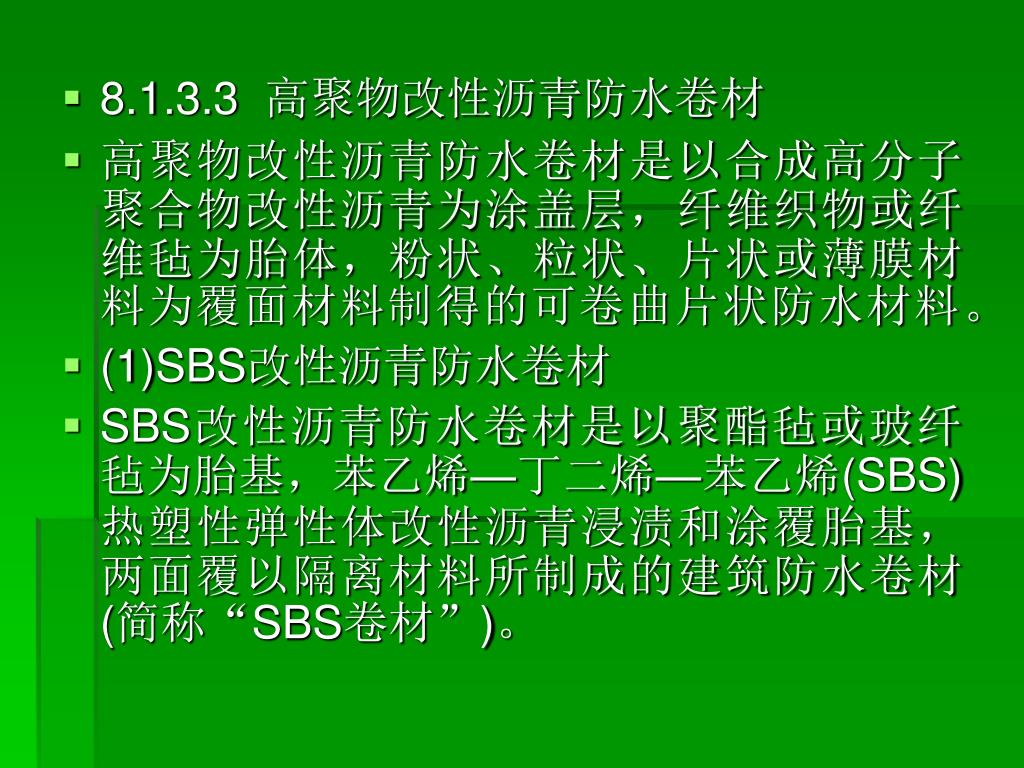

  14. 8.1.3.3 高聚物改性沥青防水卷材 • 高聚物改性沥青防水卷材是以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制得的可卷曲片状防水材料。 • (1)SBS改性沥青防水卷材 • SBS改性沥青防水卷材是以聚酯毡或玻纤毡为胎基，苯乙烯—丁二烯—苯乙烯(SBS)热塑性弹性体改性沥青浸渍和涂覆胎基，两面覆以隔离材料所制成的建筑防水卷材(简称“SBS卷材”)。

  15. (2)APP改性沥青防水卷材 • APP改性沥青防水卷材是以聚酯毡或玻纤毡为胎基，以无规聚丙烯(APP)或聚烯烃类聚合物(APAO、APO)热塑性塑料改性沥青浸渍和涂覆胎基，两面覆以隔离材料所制成的建筑防水卷材(统称APP卷材)。 • (3)其他品种高聚物改性沥青防水卷材 • 除了SBS卷材和APP卷材外，还有许多其他品种的高聚物改性沥青防水卷材，如橡塑改性沥青聚乙烯胎防水卷材、再生胶改性沥青防水卷材等，它们因高聚物品种和胎体品种的不同而性能各异，在防水工程中适用范围也各不相同。

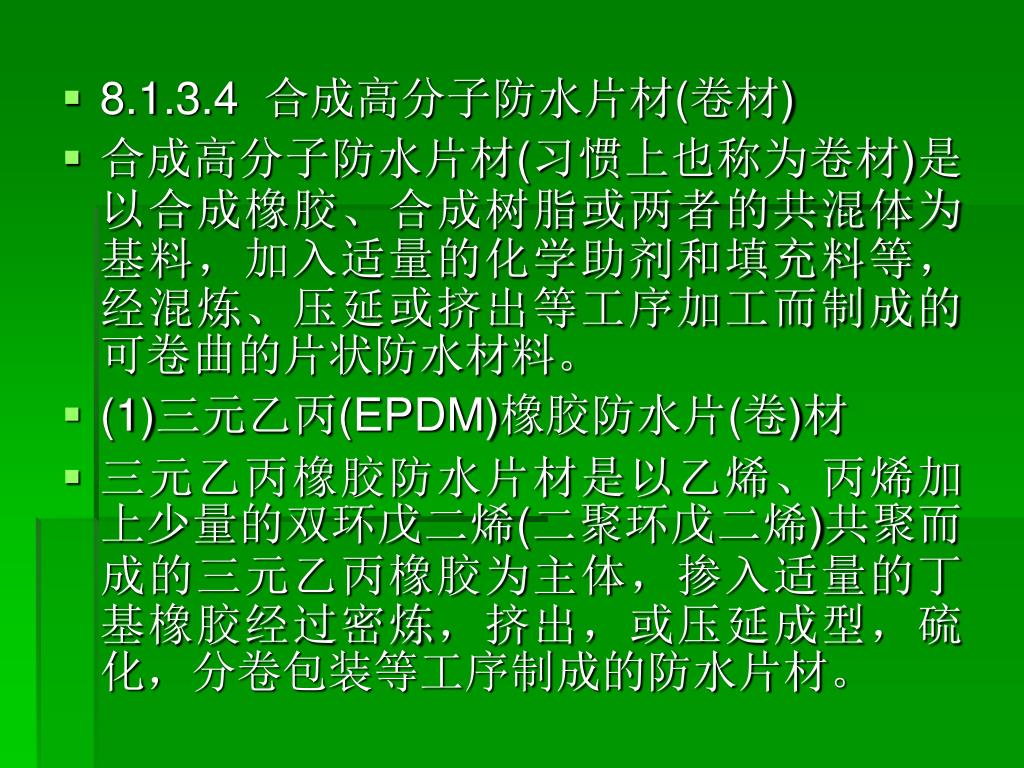

  16. 8.1.3.4 合成高分子防水片材(卷材) • 合成高分子防水片材(习惯上也称为卷材)是以合成橡胶、合成树脂或两者的共混体为基料，加入适量的化学助剂和填充料等，经混炼、压延或挤出等工序加工而制成的可卷曲的片状防水材料。 • (1)三元乙丙(EPDM)橡胶防水片(卷)材 • 三元乙丙橡胶防水片材是以乙烯、丙烯加上少量的双环戊二烯(二聚环戊二烯)共聚而成的三元乙丙橡胶为主体，掺入适量的丁基橡胶经过密炼，挤出，或压延成型，硫化，分卷包装等工序制成的防水片材。

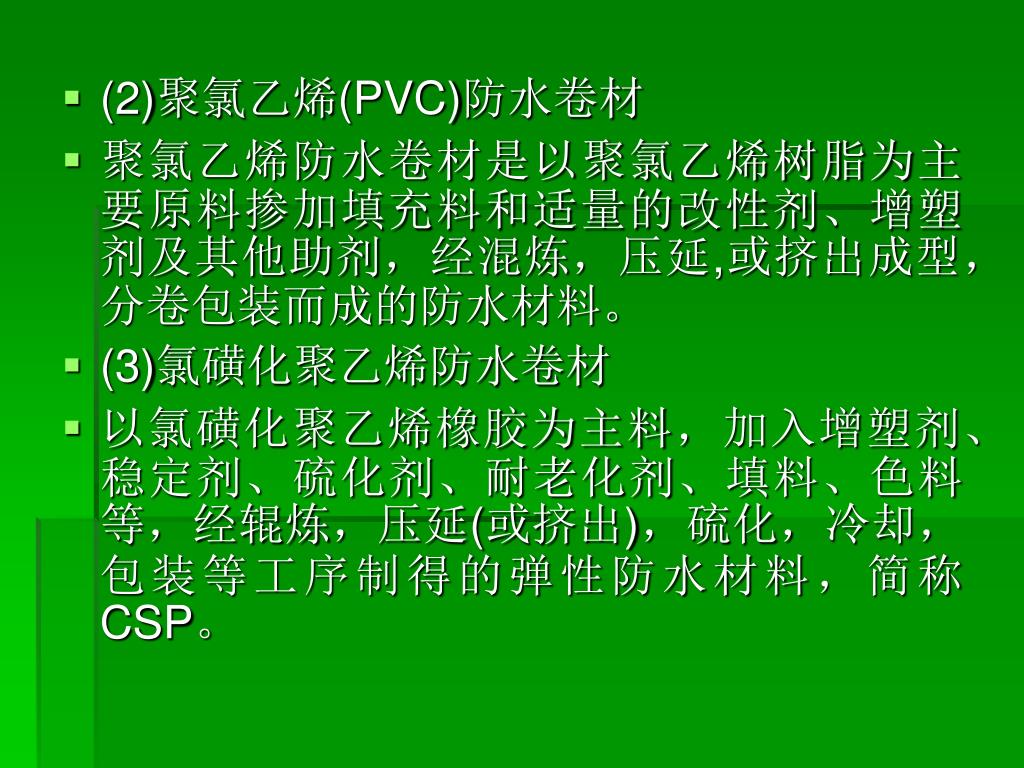

  17. (2)聚氯乙烯(PVC)防水卷材 • 聚氯乙烯防水卷材是以聚氯乙烯树脂为主要原料掺加填充料和适量的改性剂、增塑剂及其他助剂，经混炼，压延,或挤出成型，分卷包装而成的防水材料。 • (3)氯磺化聚乙烯防水卷材 • 以氯磺化聚乙烯橡胶为主料，加入增塑剂、稳定剂、硫化剂、耐老化剂、填料、色料等，经辊炼，压延(或挤出)，硫化，冷却，包装等工序制得的弹性防水材料，简称CSP。

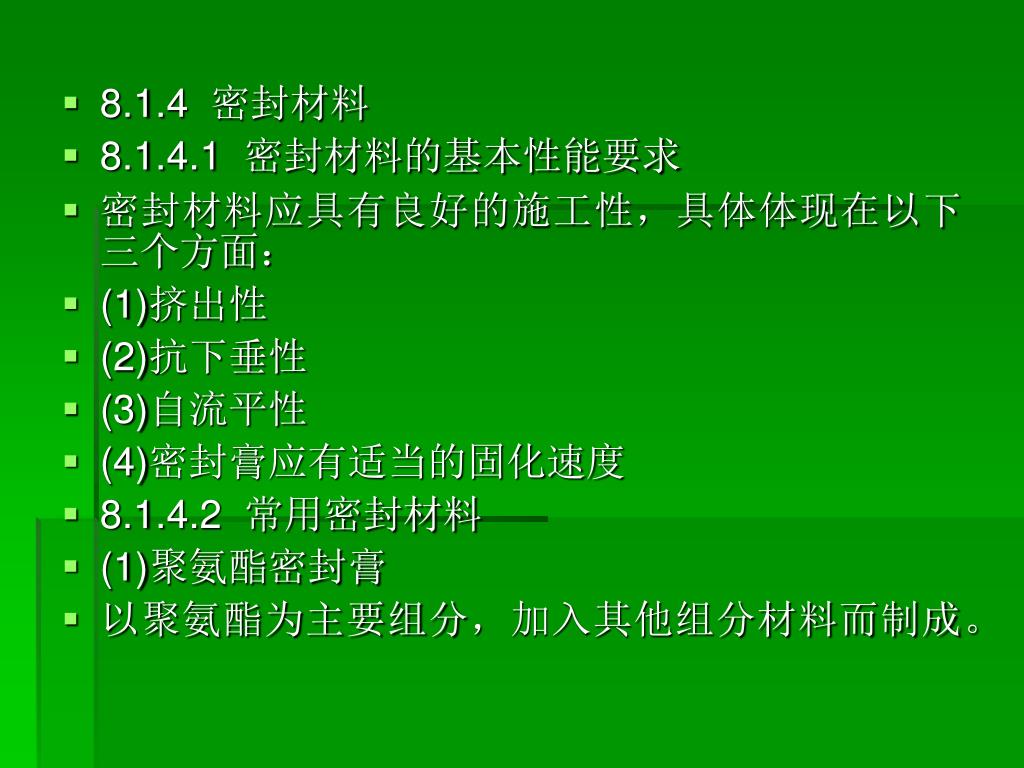

  18. 8.1.4 密封材料 • 8.1.4.1 密封材料的基本性能要求 • 密封材料应具有良好的施工性，具体体现在以下三个方面： • (1)挤出性 • (2)抗下垂性 • (3)自流平性 • (4)密封膏应有适当的固化速度 • 8.1.4.2 常用密封材料 • (1)聚氨酯密封膏 • 以聚氨酯为主要组分，加入其他组分材料而制成。

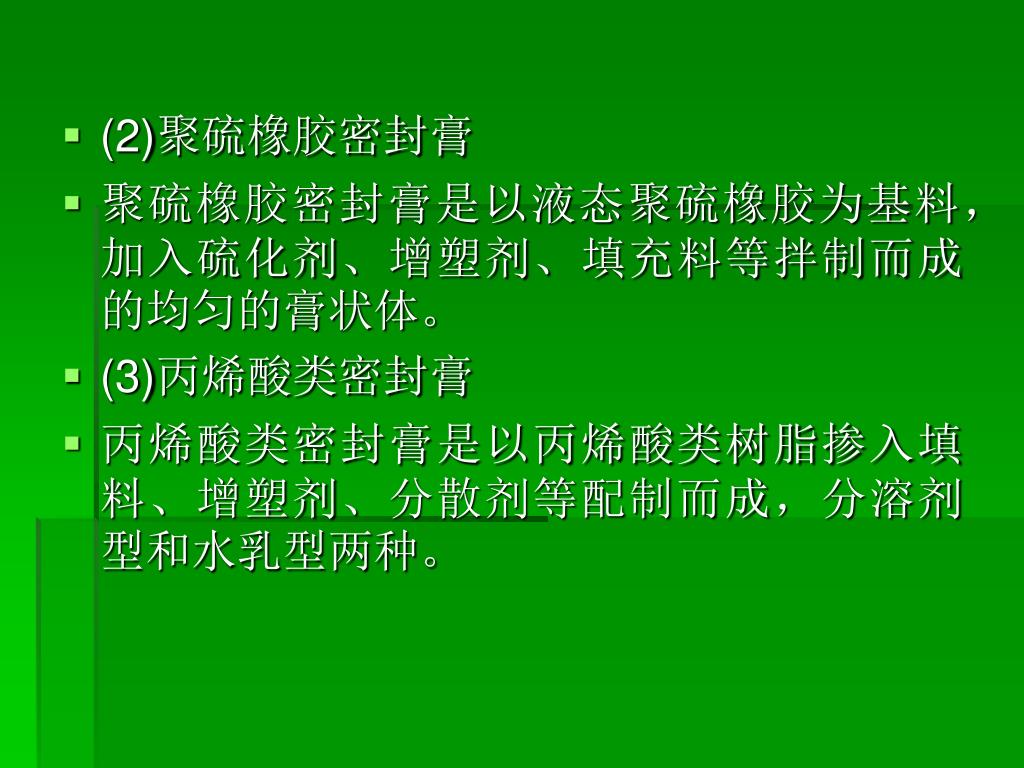

  19. (2)聚硫橡胶密封膏 • 聚硫橡胶密封膏是以液态聚硫橡胶为基料，加入硫化剂、增塑剂、填充料等拌制而成的均匀的膏状体。 • (3)丙烯酸类密封膏 • 丙烯酸类密封膏是以丙烯酸类树脂掺入填料、增塑剂、分散剂等配制而成，分溶剂型和水乳型两种。

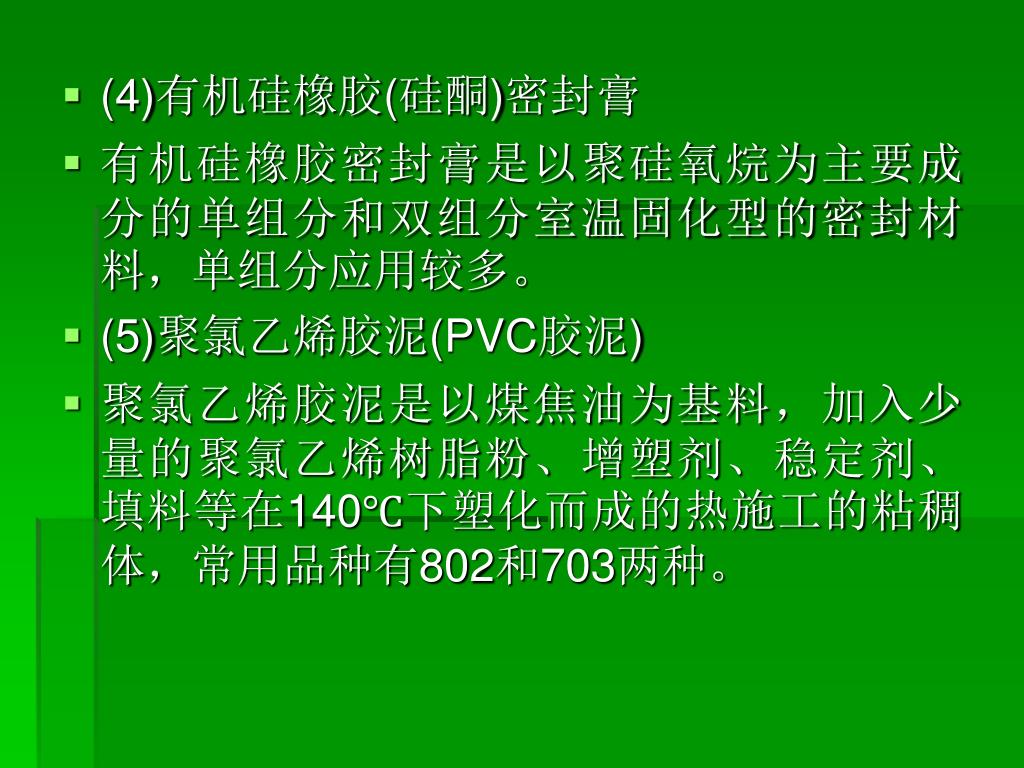

  20. (4)有机硅橡胶(硅酮)密封膏 • 有机硅橡胶密封膏是以聚硅氧烷为主要成分的单组分和双组分室温固化型的密封材料，单组分应用较多。 • (5)聚氯乙烯胶泥(PVC胶泥) • 聚氯乙烯胶泥是以煤焦油为基料，加入少量的聚氯乙烯树脂粉、增塑剂、稳定剂、填料等在140℃下塑化而成的热施工的粘稠体，常用品种有802和703两种。

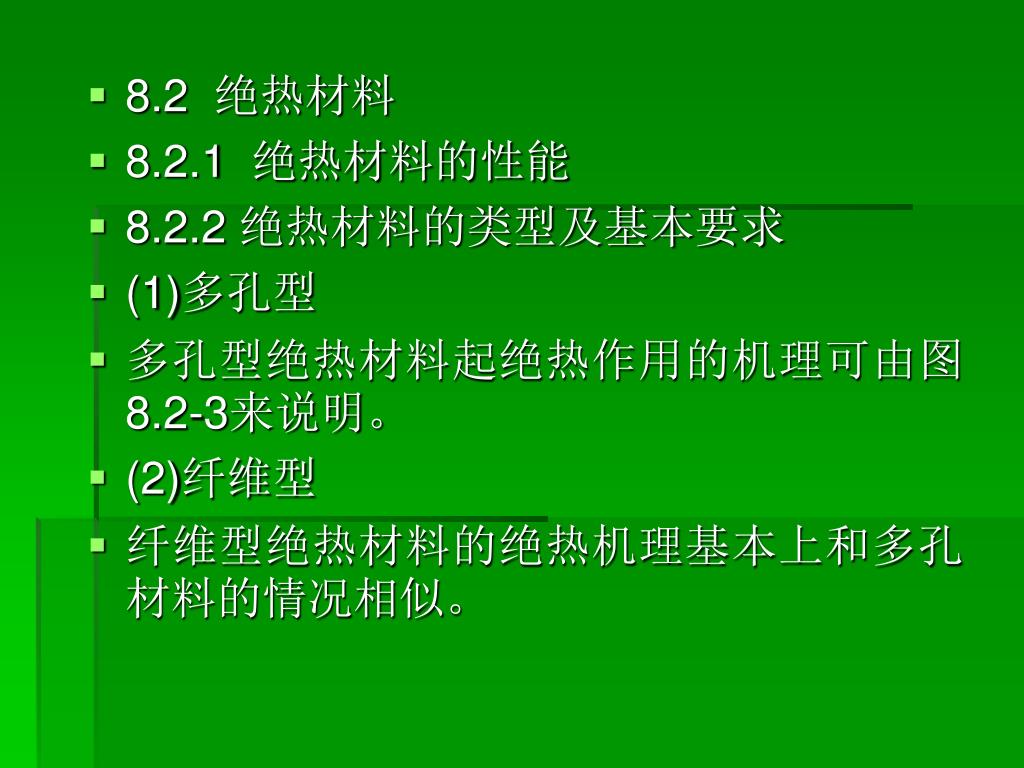

  21. 8.2 绝热材料 • 8.2.1 绝热材料的性能 • 8.2.2 绝热材料的类型及基本要求 • (1)多孔型 • 多孔型绝热材料起绝热作用的机理可由图8.2-3来说明。 • (2)纤维型 • 纤维型绝热材料的绝热机理基本上和多孔材料的情况相似。

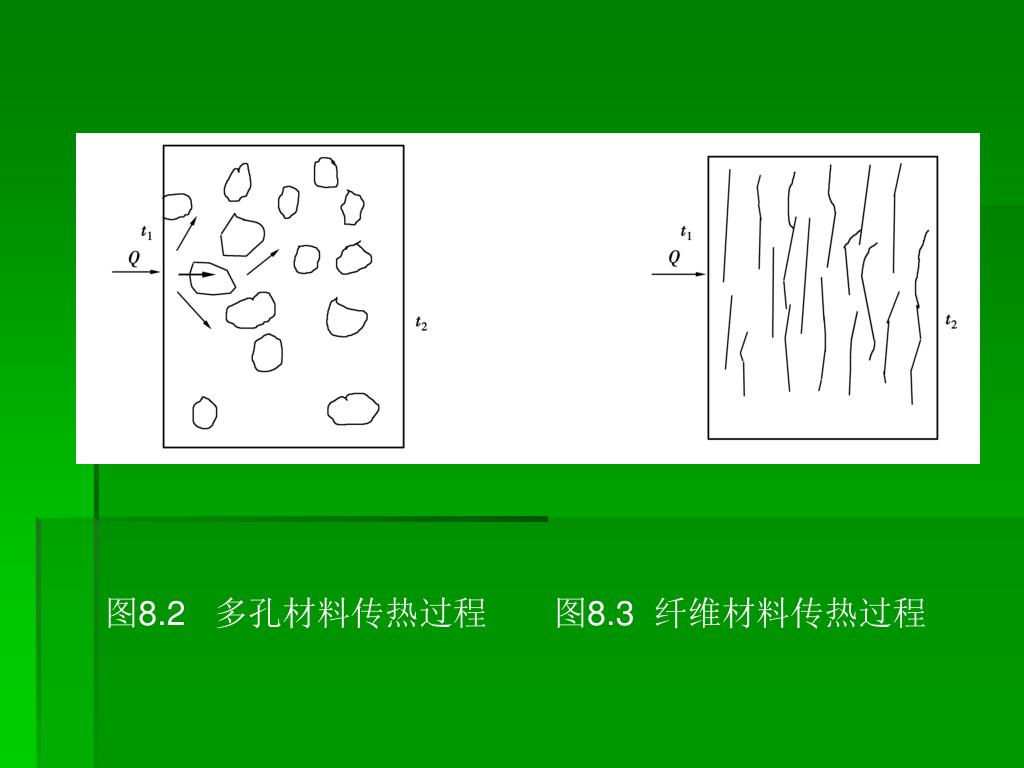

  22. 图8.2 多孔材料传热过程 图8.3 纤维材料传热过程

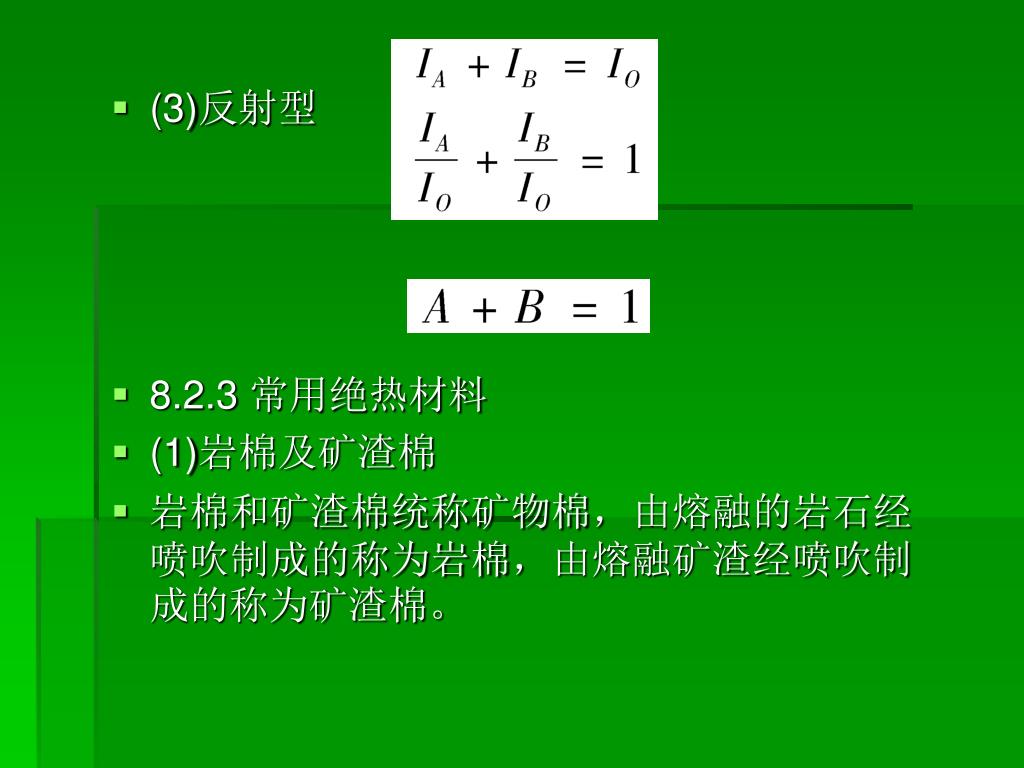

  23. (3)反射型 • 8.2.3 常用绝热材料 • (1)岩棉及矿渣棉 • 岩棉和矿渣棉统称矿物棉，由熔融的岩石经喷吹制成的称为岩棉，由熔融矿渣经喷吹制成的称为矿渣棉。

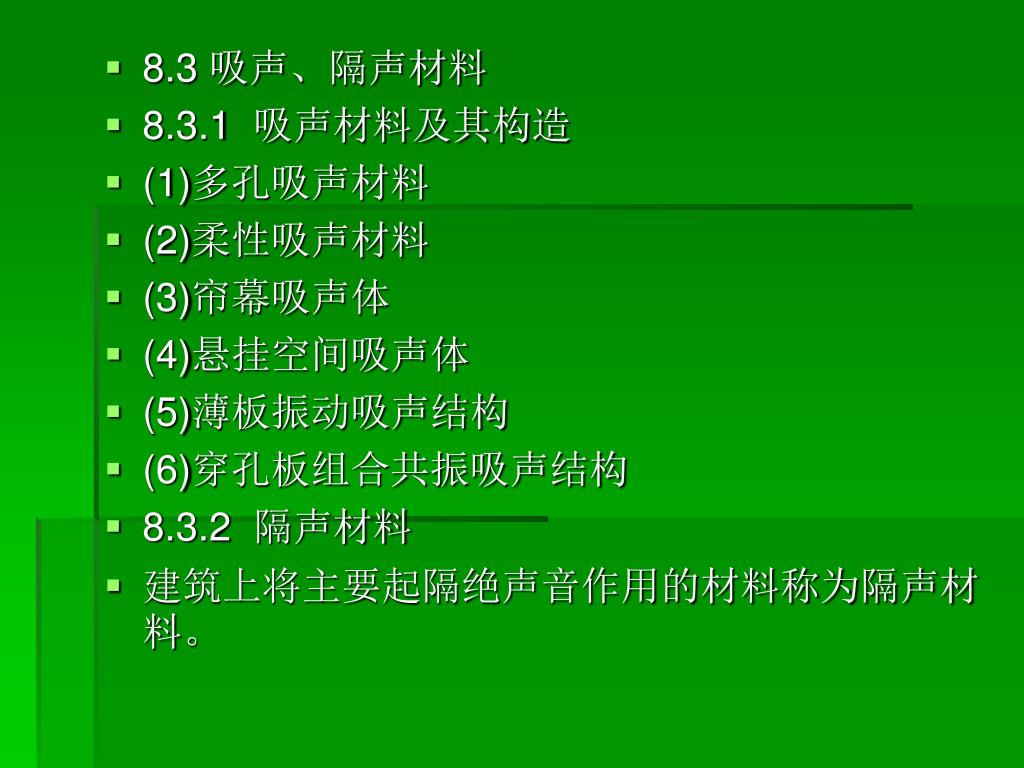

  24. 8.3 吸声、隔声材料 • 8.3.1 吸声材料及其构造 • (1)多孔吸声材料 • (2)柔性吸声材料 • (3)帘幕吸声体 • (4)悬挂空间吸声体 • (5)薄板振动吸声结构 • (6)穿孔板组合共振吸声结构 • 8.3.2 隔声材料 • 建筑上将主要起隔绝声音作用的材料称为隔声材料。

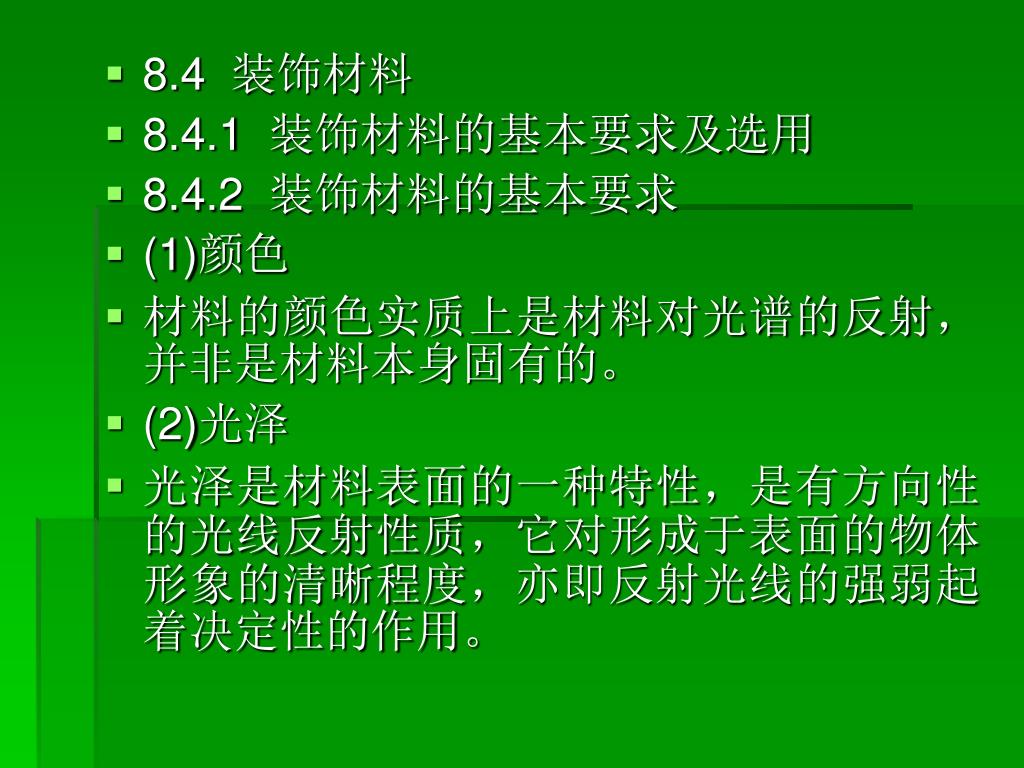

  25. 8.4 装饰材料 • 8.4.1 装饰材料的基本要求及选用 • 8.4.2 装饰材料的基本要求 • (1)颜色 • 材料的颜色实质上是材料对光谱的反射，并非是材料本身固有的。 • (2)光泽 • 光泽是材料表面的一种特性，是有方向性的光线反射性质，它对形成于表面的物体形象的清晰程度，亦即反射光线的强弱起着决定性的作用。

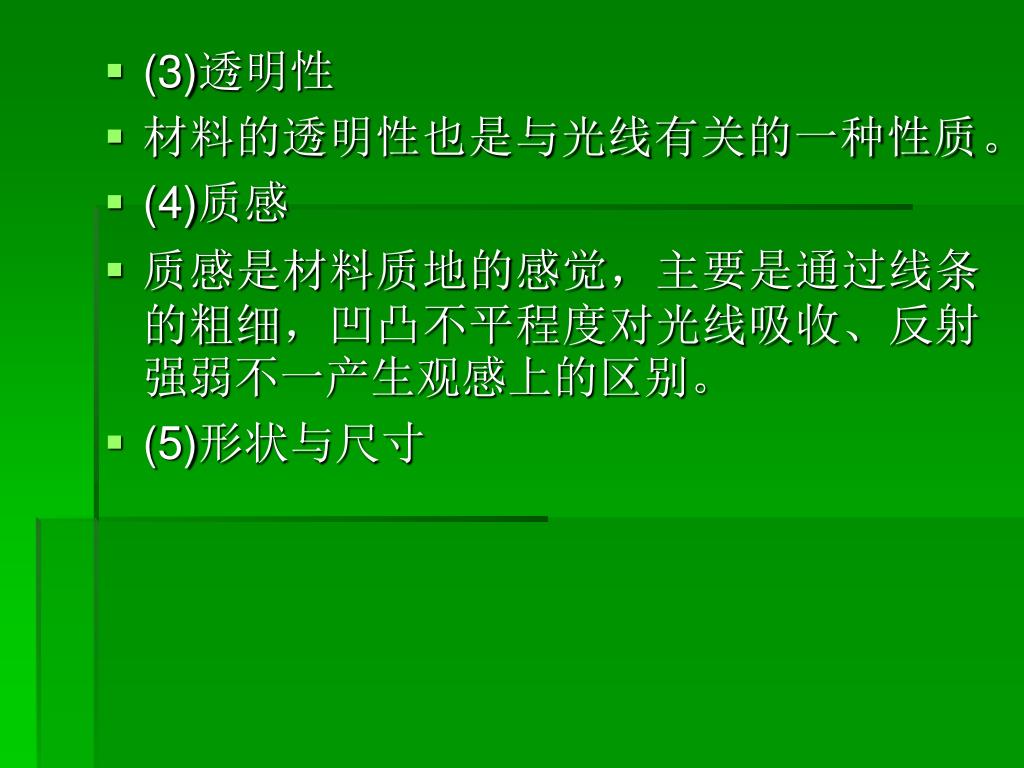

  26. (3)透明性 • 材料的透明性也是与光线有关的一种性质。 • (4)质感 • 质感是材料质地的感觉，主要是通过线条的粗细，凹凸不平程度对光线吸收、反射强弱不一产生观感上的区别。 • (5)形状与尺寸

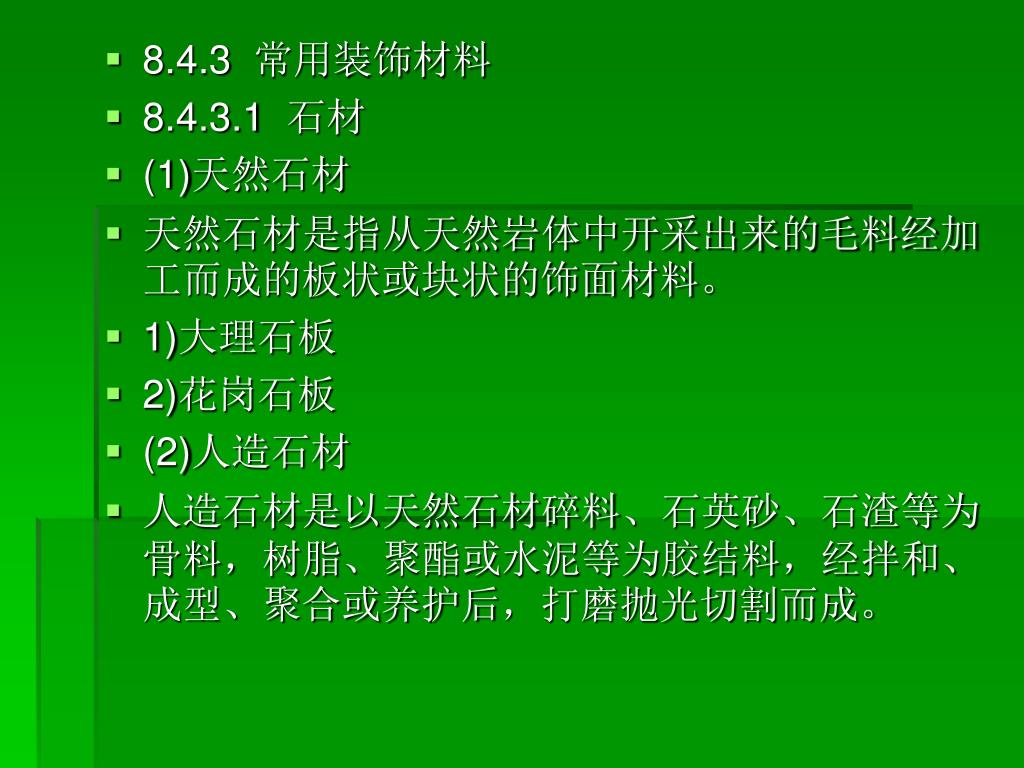

  27. 8.4.3 常用装饰材料 • 8.4.3.1 石材 • (1)天然石材 • 天然石材是指从天然岩体中开采出来的毛料经加工而成的板状或块状的饰面材料。 • 1)大理石板 • 2)花岗石板 • (2)人造石材 • 人造石材是以天然石材碎料、石英砂、石渣等为骨料，树脂、聚酯或水泥等为胶结料，经拌和、成型、聚合或养护后，打磨抛光切割而成。

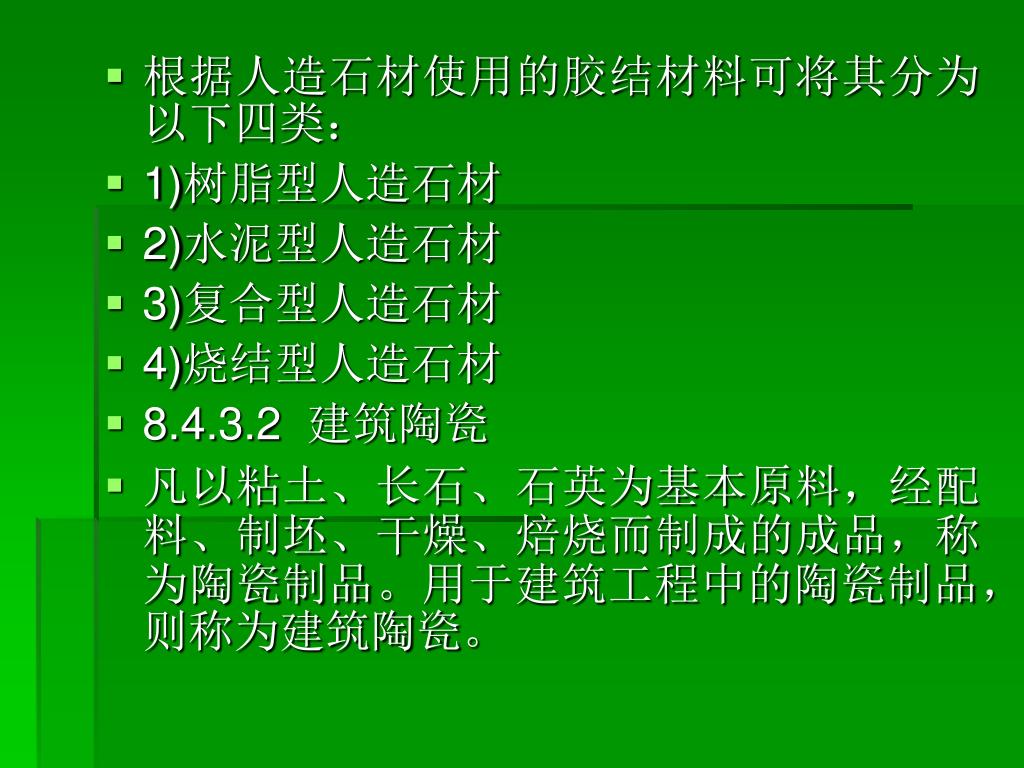

  28. 根据人造石材使用的胶结材料可将其分为以下四类：根据人造石材使用的胶结材料可将其分为以下四类： • 1)树脂型人造石材 • 2)水泥型人造石材 • 3)复合型人造石材 • 4)烧结型人造石材 • 8.4.3.2 建筑陶瓷 • 凡以粘土、长石、石英为基本原料，经配料、制坯、干燥、焙烧而制成的成品，称为陶瓷制品。用于建筑工程中的陶瓷制品，则称为建筑陶瓷。

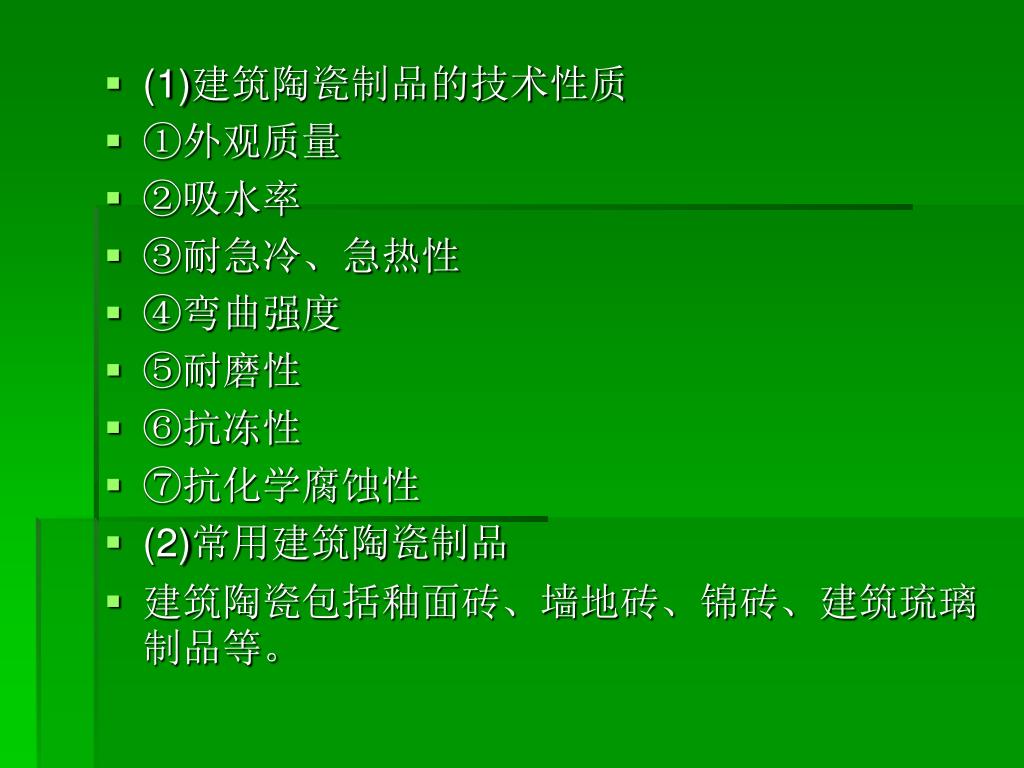

  29. (1)建筑陶瓷制品的技术性质 • ①外观质量 • ②吸水率 • ③耐急冷、急热性 • ④弯曲强度 • ⑤耐磨性 • ⑥抗冻性 • ⑦抗化学腐蚀性 • (2)常用建筑陶瓷制品 • 建筑陶瓷包括釉面砖、墙地砖、锦砖、建筑琉璃制品等。

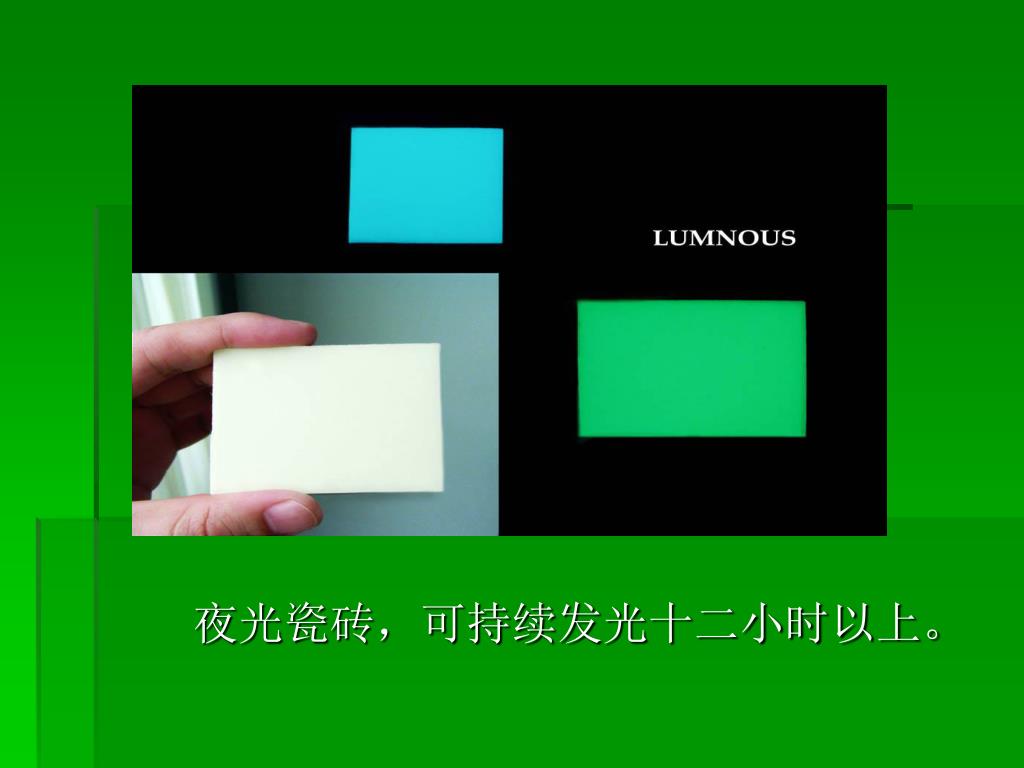

  30. 夜光瓷砖，可持续发光十二小时以上。

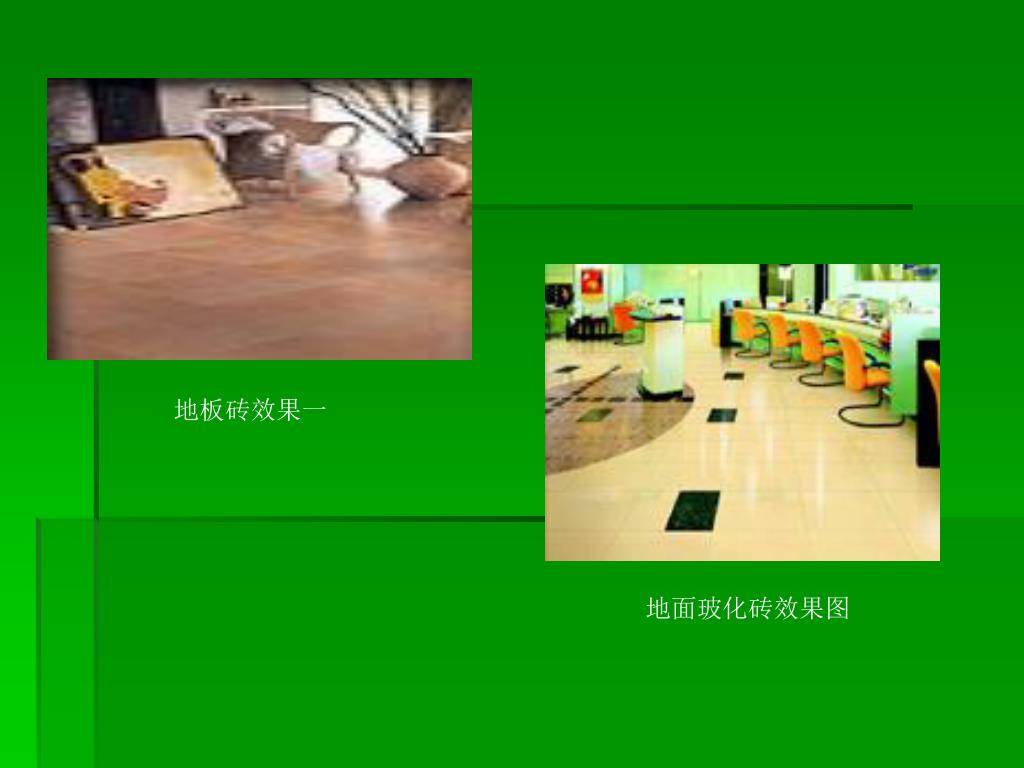

  31. 地板砖效果一 地面玻化砖效果图

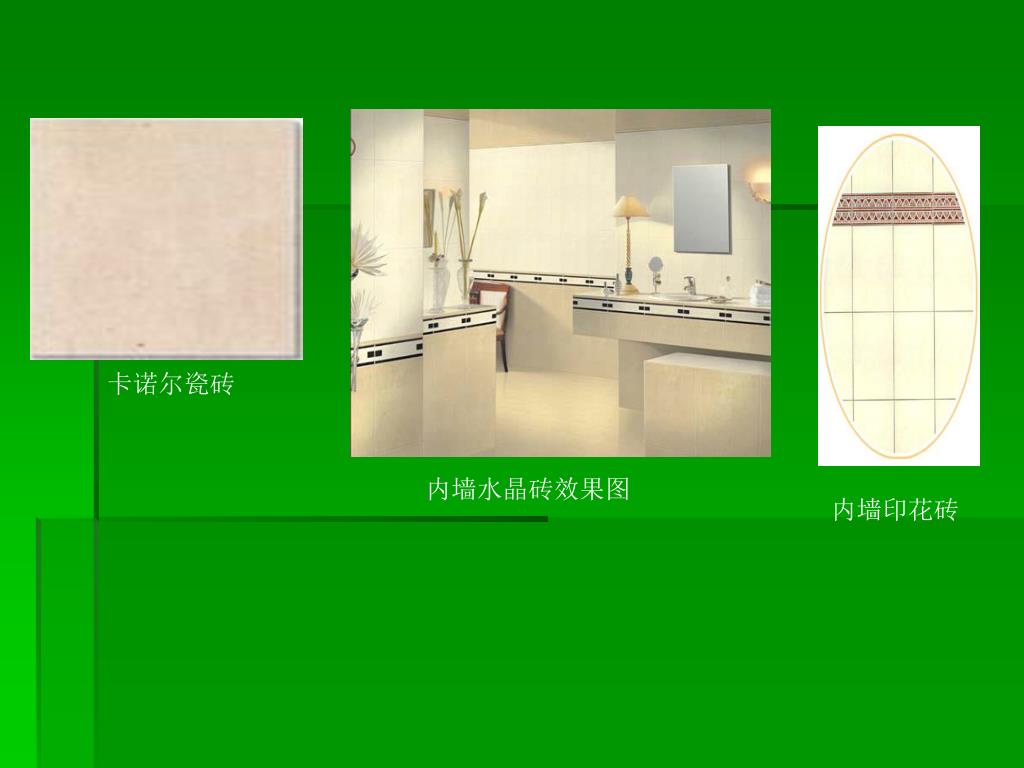

  32. 卡诺尔瓷砖 内墙印花砖 内墙水晶砖效果图

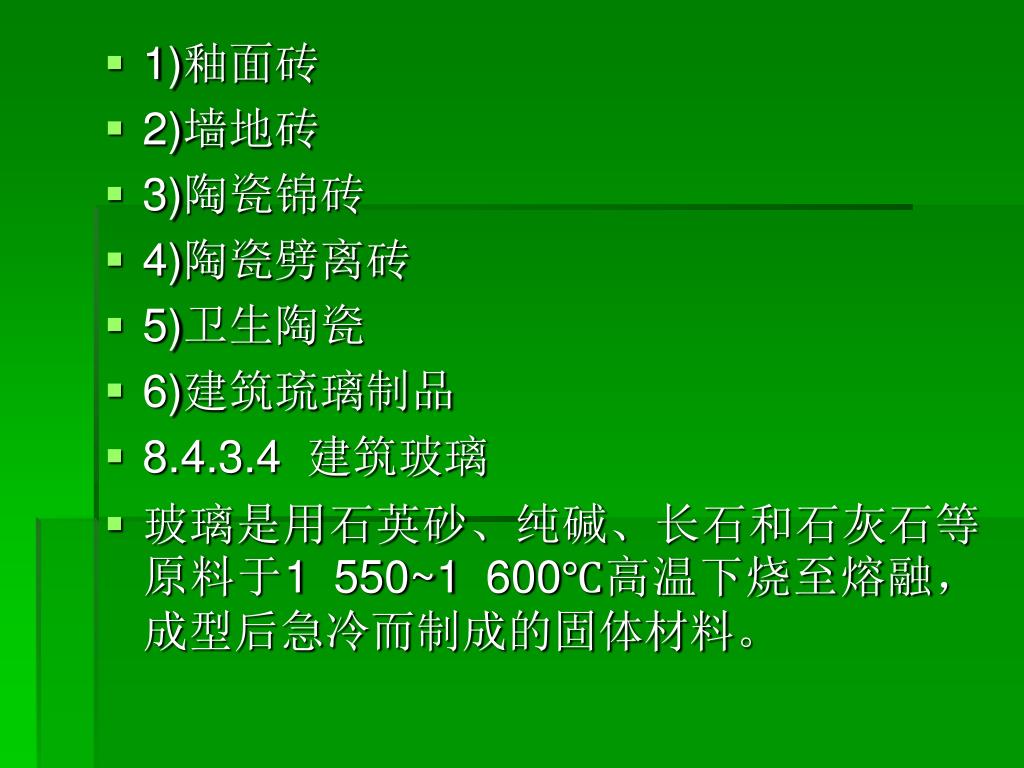

  33. 1)釉面砖 • 2)墙地砖 • 3)陶瓷锦砖 • 4)陶瓷劈离砖 • 5)卫生陶瓷 • 6)建筑琉璃制品 • 8.4.3.4 建筑玻璃 • 玻璃是用石英砂、纯碱、长石和石灰石等原料于1 550~1 600℃高温下烧至熔融，成型后急冷而制成的固体材料。

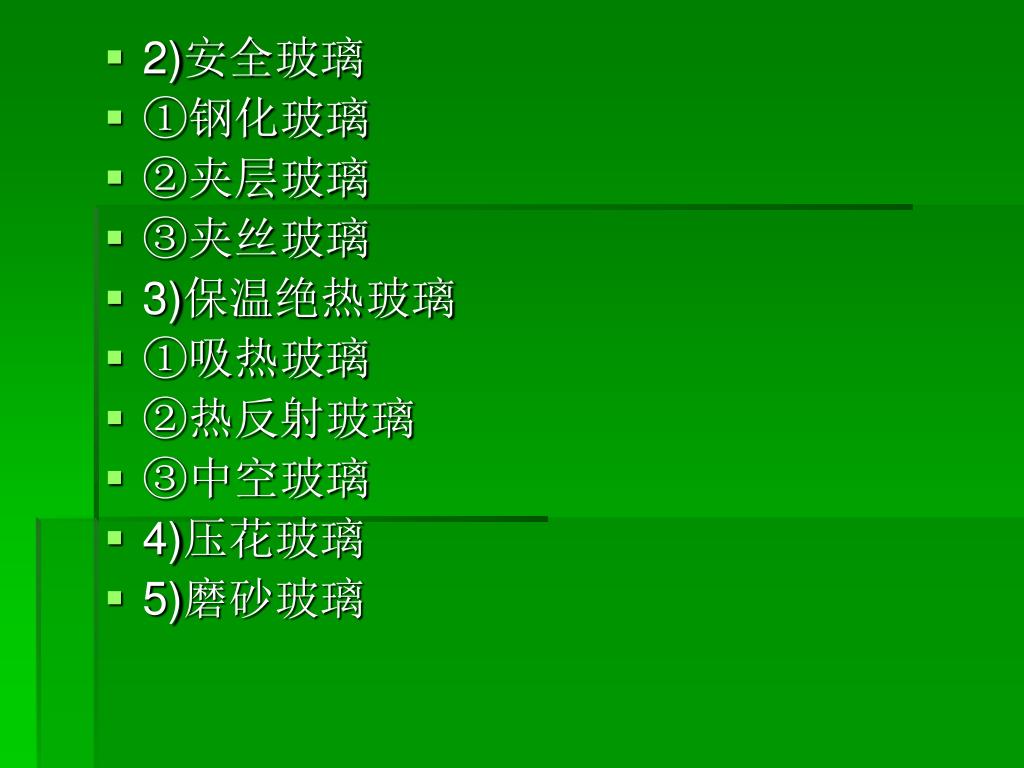

  34. 2)安全玻璃 • ①钢化玻璃 • ②夹层玻璃 • ③夹丝玻璃 • 3)保温绝热玻璃 • ①吸热玻璃 • ②热反射玻璃 • ③中空玻璃 • 4)压花玻璃 • 5)磨砂玻璃
