Presentation Transcript

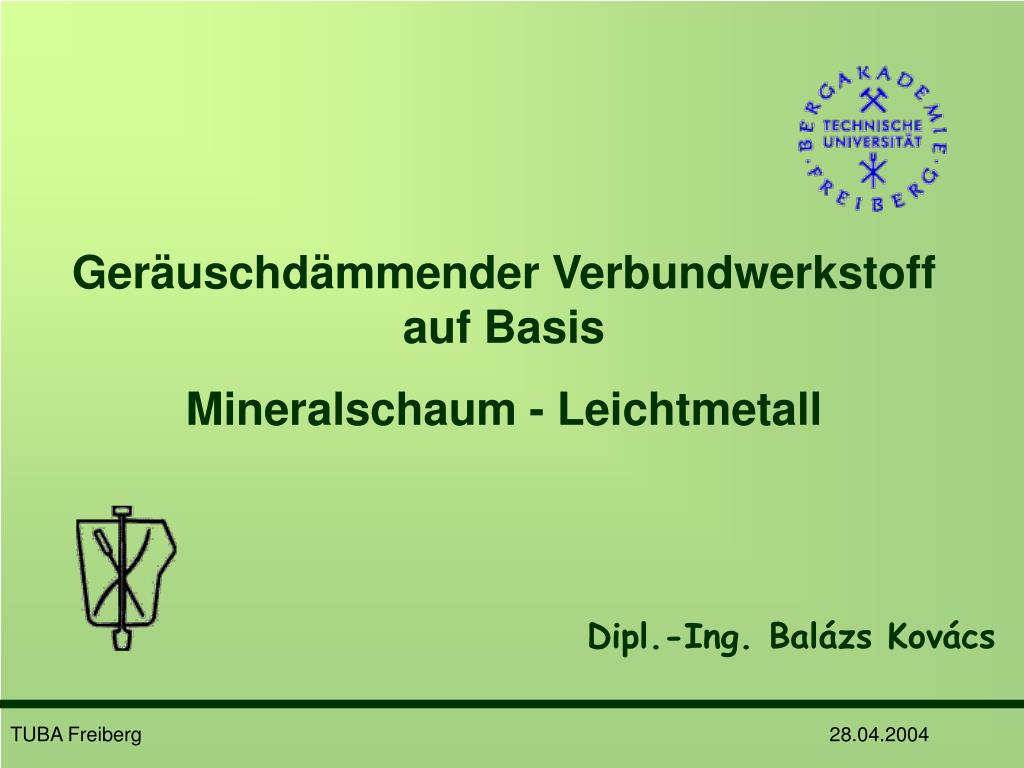

slide1

Geräuschdämmender Verbundwerkstoff auf Basis

Mineralschaum - Leichtmetall

Dipl.-Ing. Balázs Kovács

TUBA Freiberg

28.04.2004

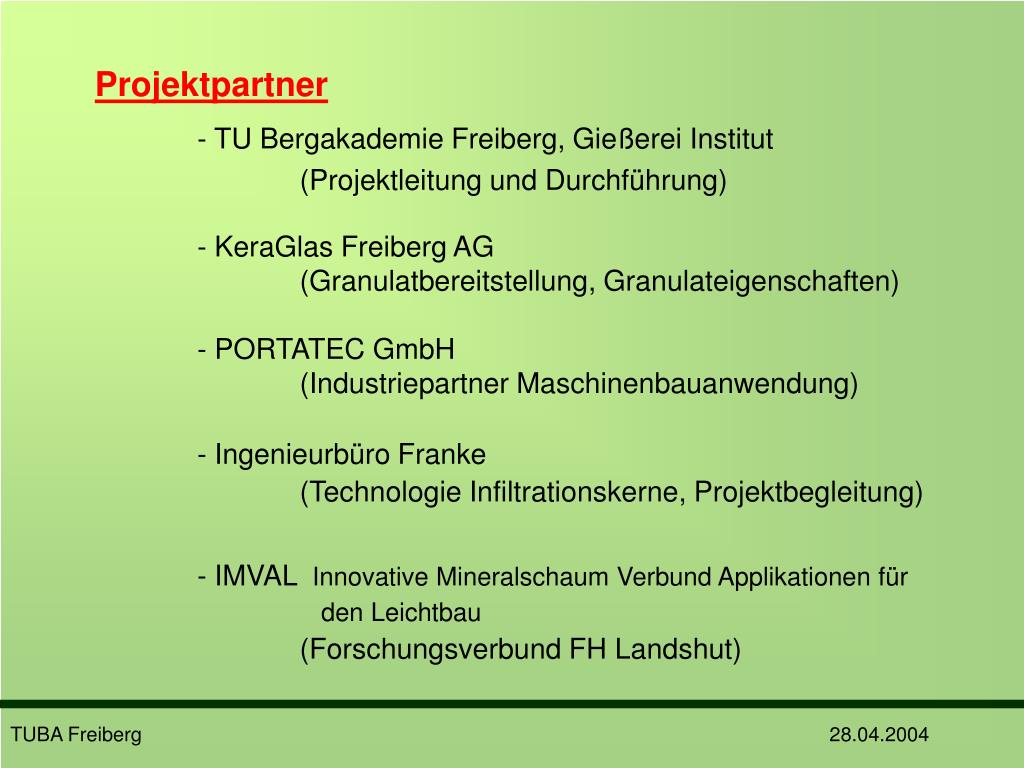

slide2

Projektpartner

- TU Bergakademie Freiberg, Gießerei Institut

(Projektleitung und Durchführung)

- KeraGlas Freiberg AG

(Granulatbereitstellung, Granulateigenschaften)

- PORTATEC GmbH

(Industriepartner Maschinenbauanwendung)

- Ingenieurbüro Franke

(Technologie Infiltrationskerne, Projektbegleitung)

- IMVAL Innovative Mineralschaum Verbund Applikationen für den Leichtbau

(Forschungsverbund FH Landshut)

TUBA Freiberg

28.04.2004

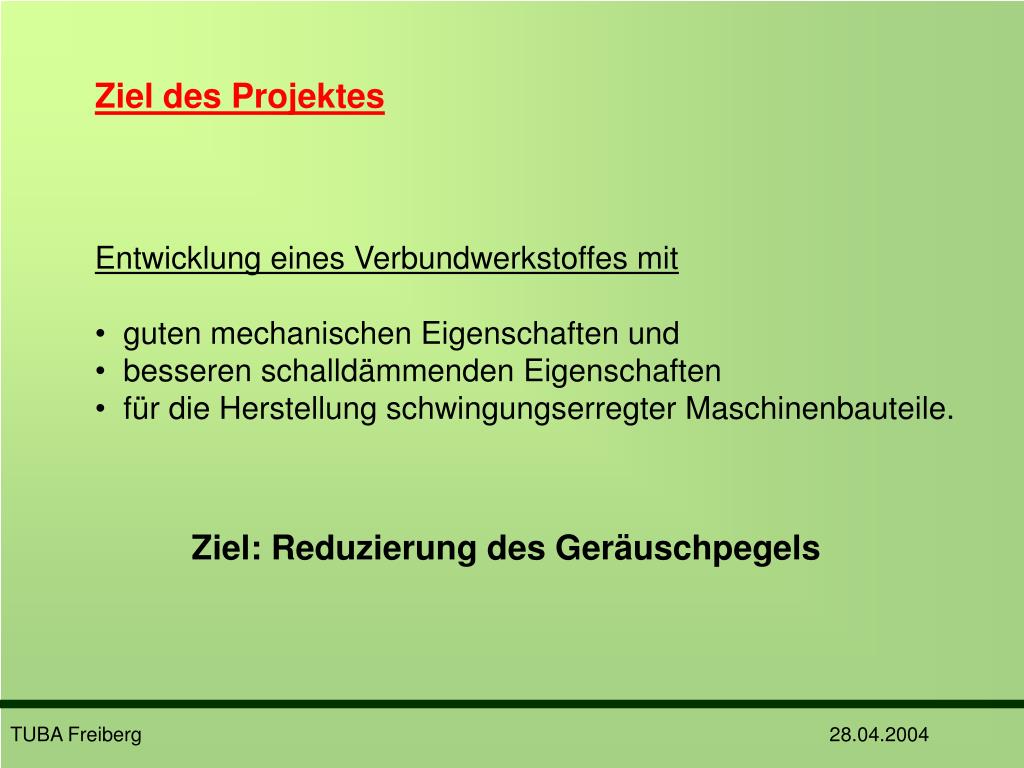

slide3

Ziel des Projektes

  • Entwicklung eines Verbundwerkstoffes mit
  • guten mechanischen Eigenschaften und
  • besseren schalldämmenden Eigenschaften
  • für die Herstellung schwingungserregter Maschinenbauteile.

Ziel: Reduzierung des Geräuschpegels

TUBA Freiberg

28.04.2004

slide4

Verbundwerkstoff

  • Materialien, die aus mindestens zwei verschiedenen Phasen oder Komponenten bestehen.
  • Verbundwerkstoffe bestehen meistens aus einer Kombination von Komponenten der Werkstoffgruppen:
  • - Metalle
  • - Keramik / Glas
  • - Kunststoffe.
  • Der hier vorgestellte Verbundwerkstoff besteht aus Metall und Mineralschaumgranulat:
  • KeraBims Granulat + Aluminium

TUBA Freiberg

28.04.2004

slide5

Querschnitt des KeraBims Granulates

Eigenschaften des KeraBims Granulates

- Rohdichte: < 0,5 g/cm3

- Temperaturbeständigkeit: > 900°C

- Druckfestigkeit: > 0,5 MPa

- geschlossene Oberfläche

- Korngröße von 0,5 mm bis 8 mm

TUBA Freiberg

28.04.2004

slide6

Infiltration mit Aluminiumschmelze

Verfahrensprinzip

Herstellung einer Preform aus KeraBims

Umgegossene Hohlkugelstruktur

TUBA Freiberg

28.04.2004

slide7

Kernherstellung

  • - Alkalisilikatbinder mit Additiv,
  • (Trocknung und Härtung im Ofen)
  • Korngröße 1-2 mm, 2-4 mm,
  • 4-6 mm, 4-8 mm,
  • - Bindemittel 10 Gew. %.

Bindebrücke bei

Kugeldurchmesser 5 mm

Wichtige Eigenschaften der Kerne

- Strömungswiderstand

- Festigkeit

TUBA Freiberg

28.04.2004

slide8

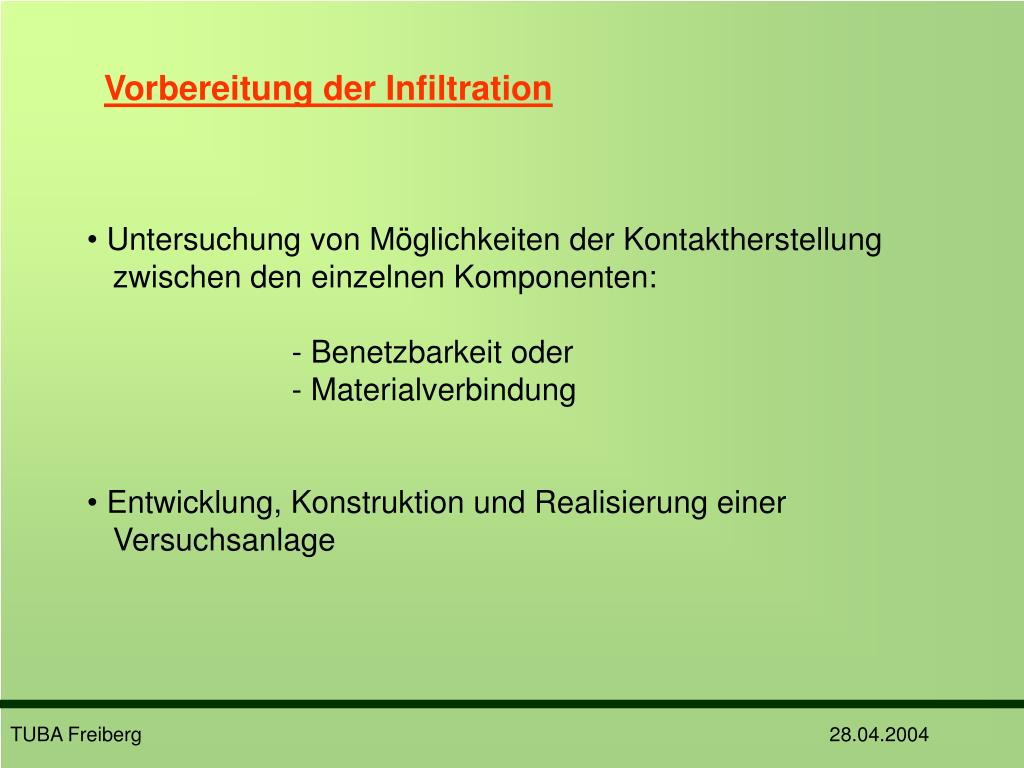

Vorbereitung der Infiltration

  • Untersuchung von Möglichkeiten der Kontaktherstellung
  • zwischen den einzelnen Komponenten:
          • Benetzbarkeit oder
          • Materialverbindung
  • Entwicklung, Konstruktion und Realisierung einer
  • Versuchsanlage

TUBA Freiberg

28.04.2004

slide9

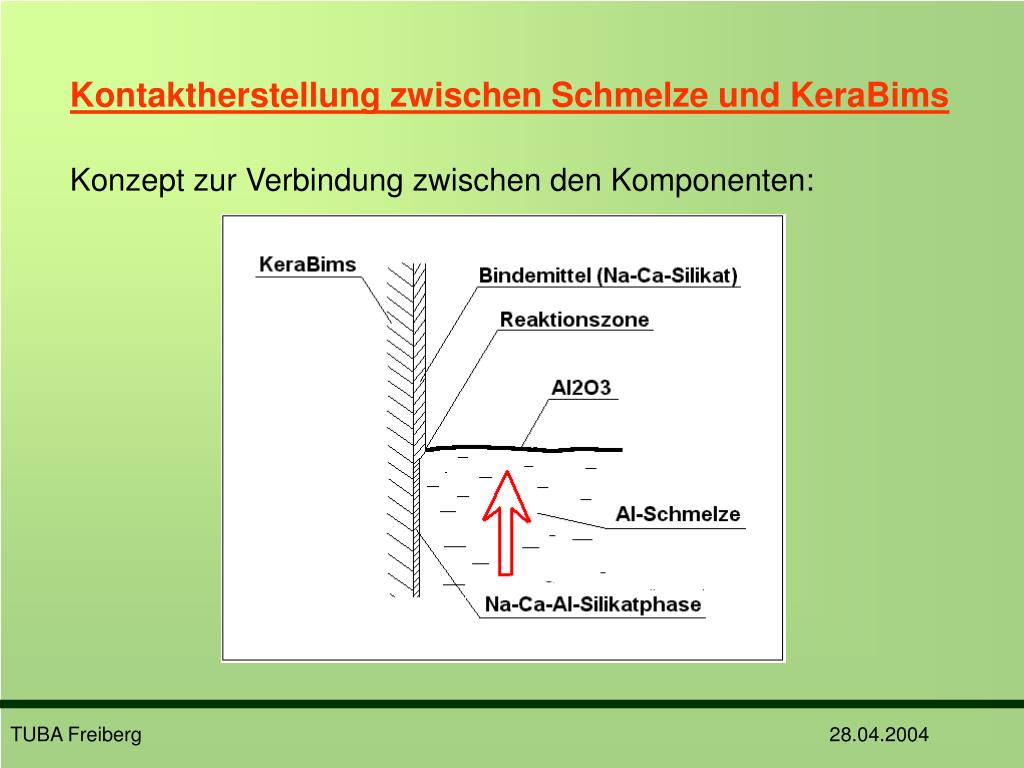

Kontaktherstellung zwischen Schmelze und KeraBims

Konzept zur Verbindung zwischen den Komponenten:

TUBA Freiberg

28.04.2004

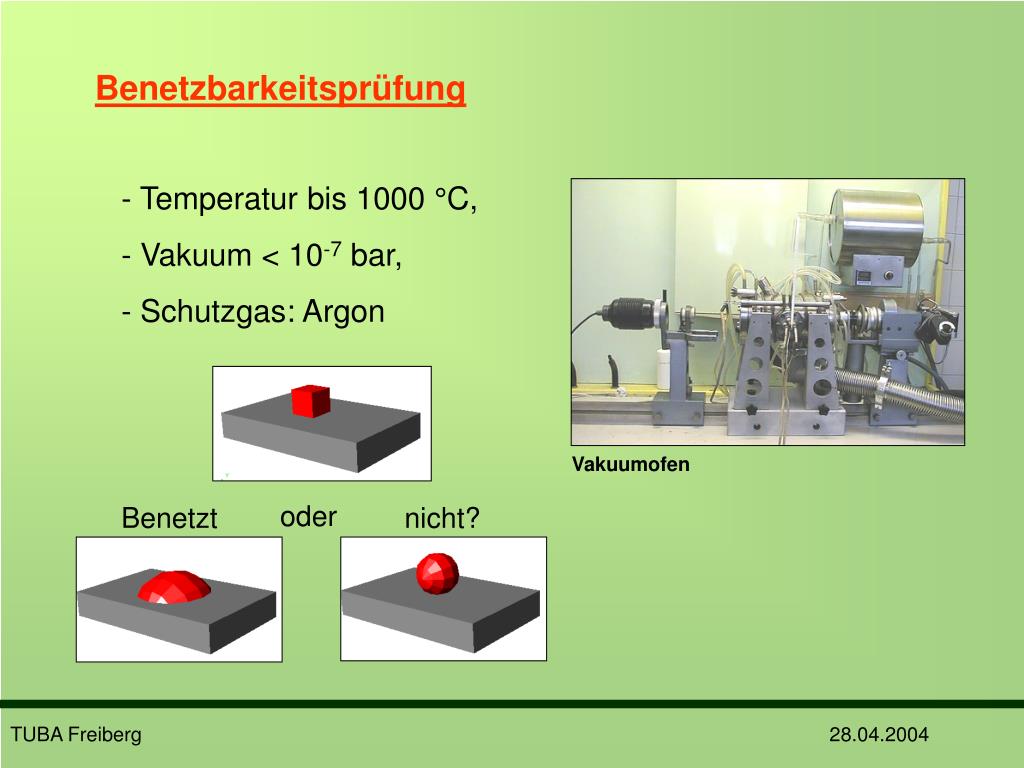

slide10

oder

Benetzt

nicht?

Benetzbarkeitsprüfung

- Temperatur bis 1000 °C,

- Vakuum < 10-7 bar,

- Schutzgas: Argon

Vakuumofen

TUBA Freiberg

28.04.2004

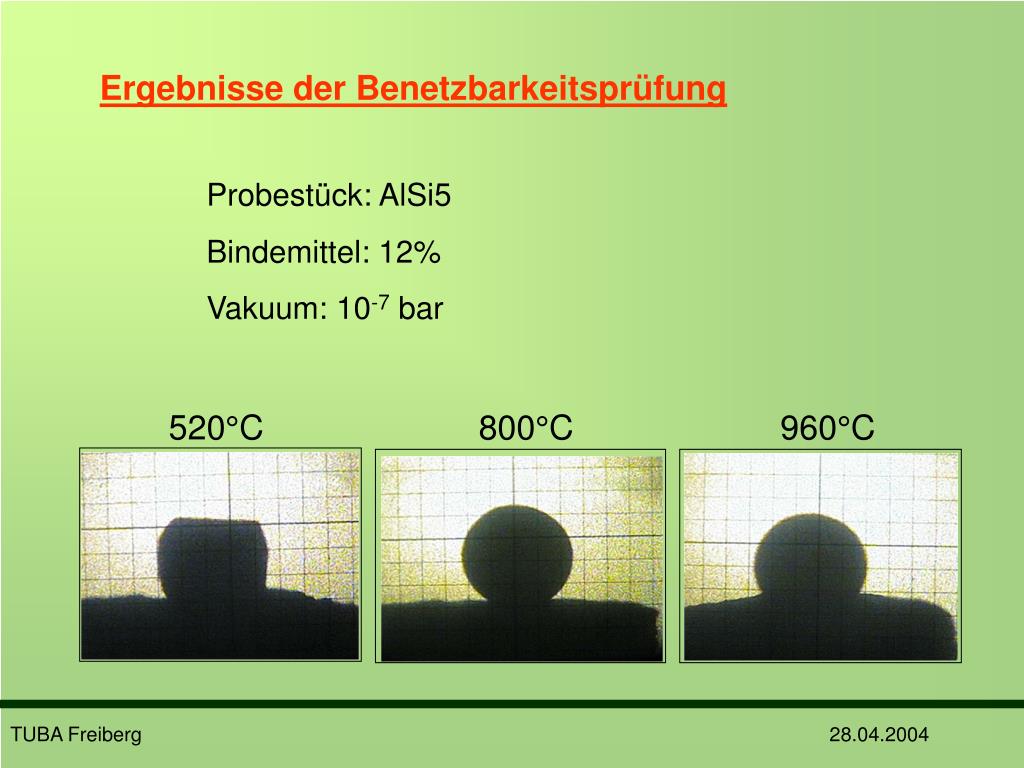

slide11

Ergebnisse der Benetzbarkeitsprüfung

Probestück: AlSi5

Bindemittel: 12%

Vakuum: 10-7 bar

520°C

800°C

960°C

TUBA Freiberg

28.04.2004

slide12

Ergebnisse der Materialverbindungsuntersuchung

In der Aluminiumschmelze getaucht

KeraBims Präparat

Rasterelektronische Aufnahme

von der Kontaktfläche (1000:1)

TUBA Freiberg

28.04.2004

slide13

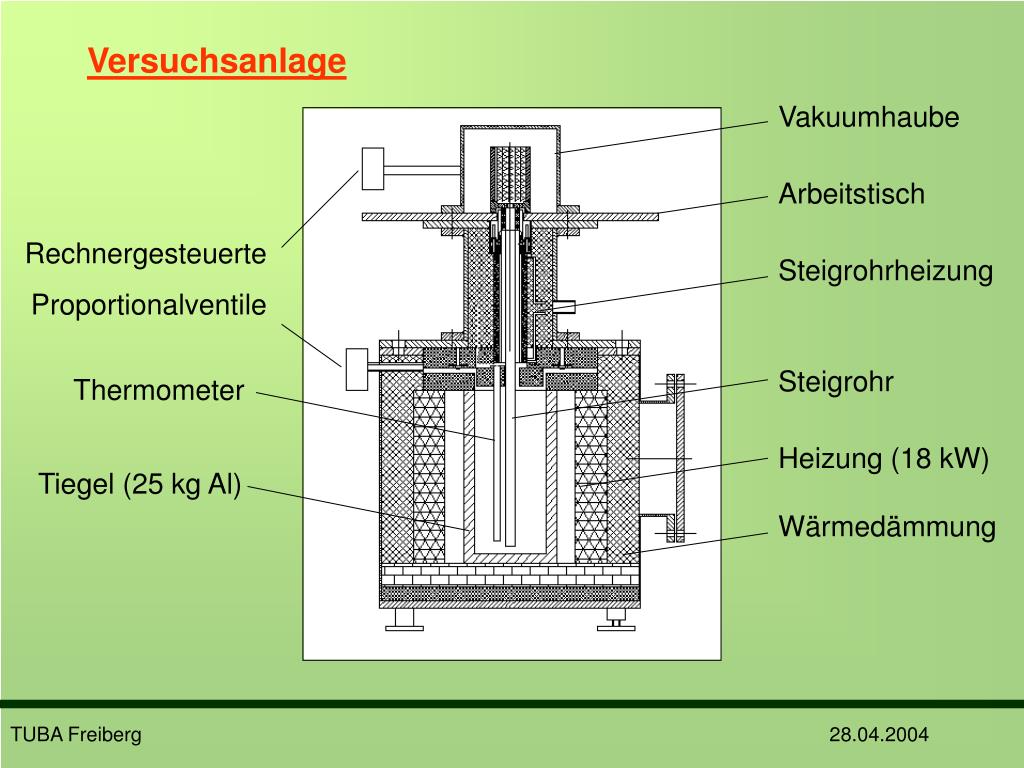

Versuchsanlage

Vakuumhaube

Arbeitstisch

Rechnergesteuerte

Proportionalventile

Steigrohrheizung

Steigrohr

Thermometer

Heizung (18 kW)

Tiegel (25 kg Al)

Wärmedämmung

TUBA Freiberg

28.04.2004

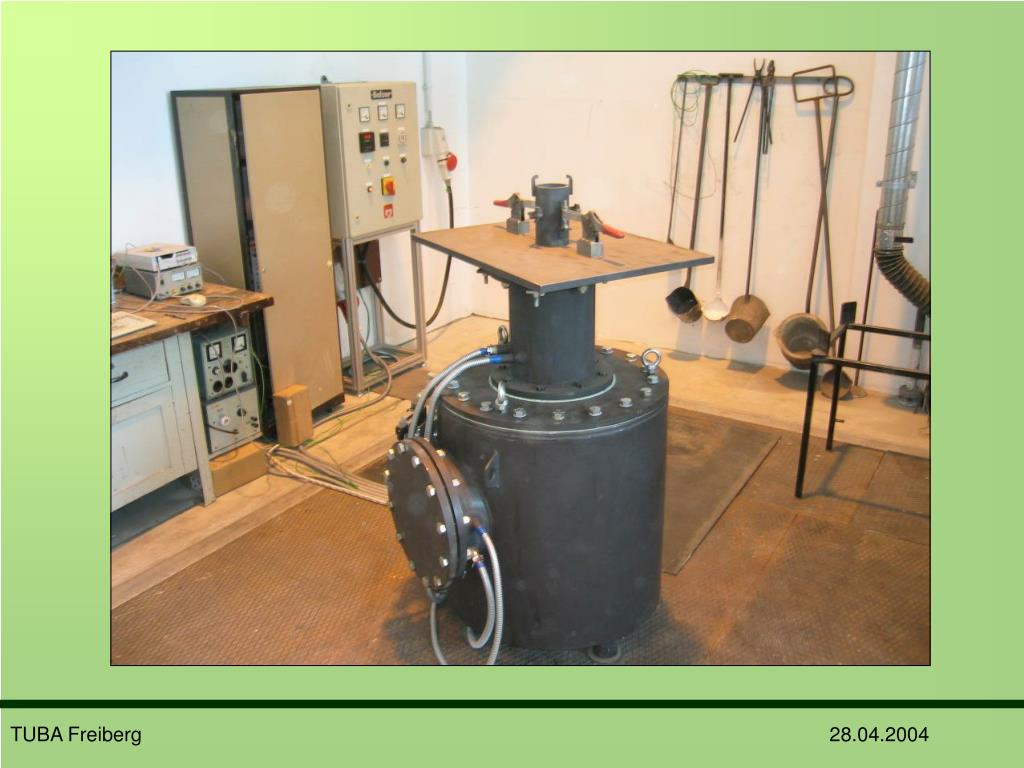

slide14

TUBA Freiberg

28.04.2004

slide15

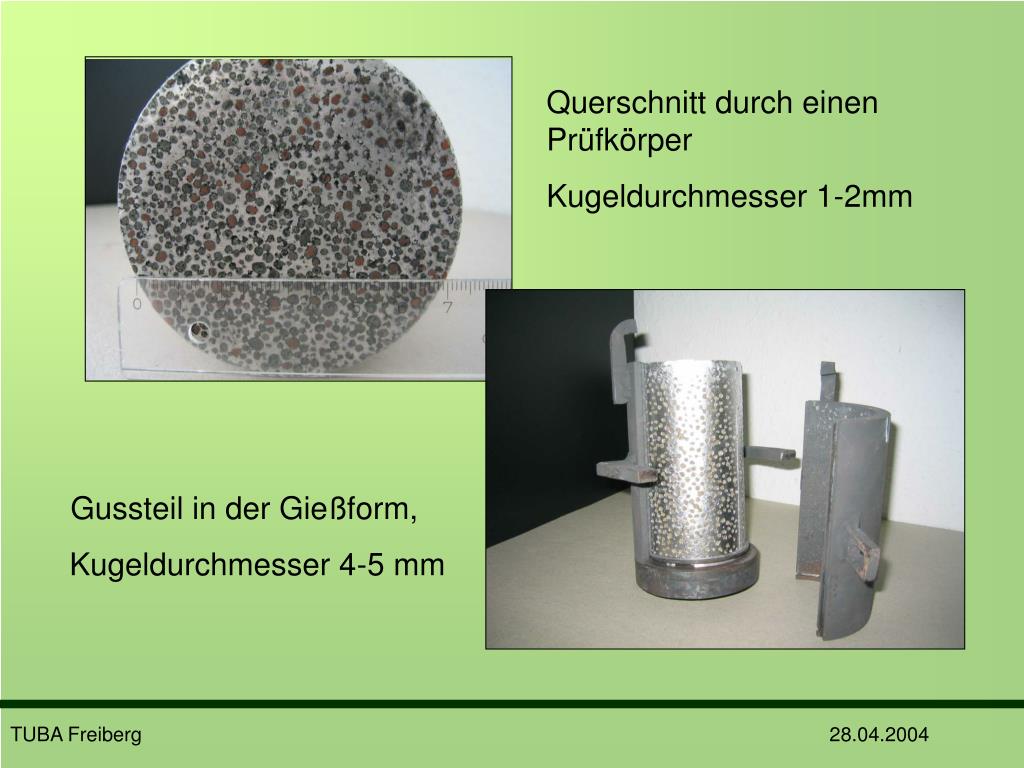

Querschnitt durch einen Prüfkörper

Kugeldurchmesser 1-2mm

Gussteil in der Gießform,

Kugeldurchmesser 4-5 mm

TUBA Freiberg

28.04.2004

slide16

Eigenschaften für eine Charakterisierung

  • Druckfestigkeit
  • Biegefestigkeit
  • Zugfestigkeit
  • Schallabsorptionsverhalten

TUBA Freiberg

28.04.2004

slide17

Druckversuch

Versuchsmethodik:

Stauchversuch; Probe Ǿ 77 x 77 mm;

Prüfgeschwindigkeit: 0,04 m/min;

Druckversuch

Druckversuch (Fraktion 2-4 mm)

TUBA Freiberg

28.04.2004

slide18

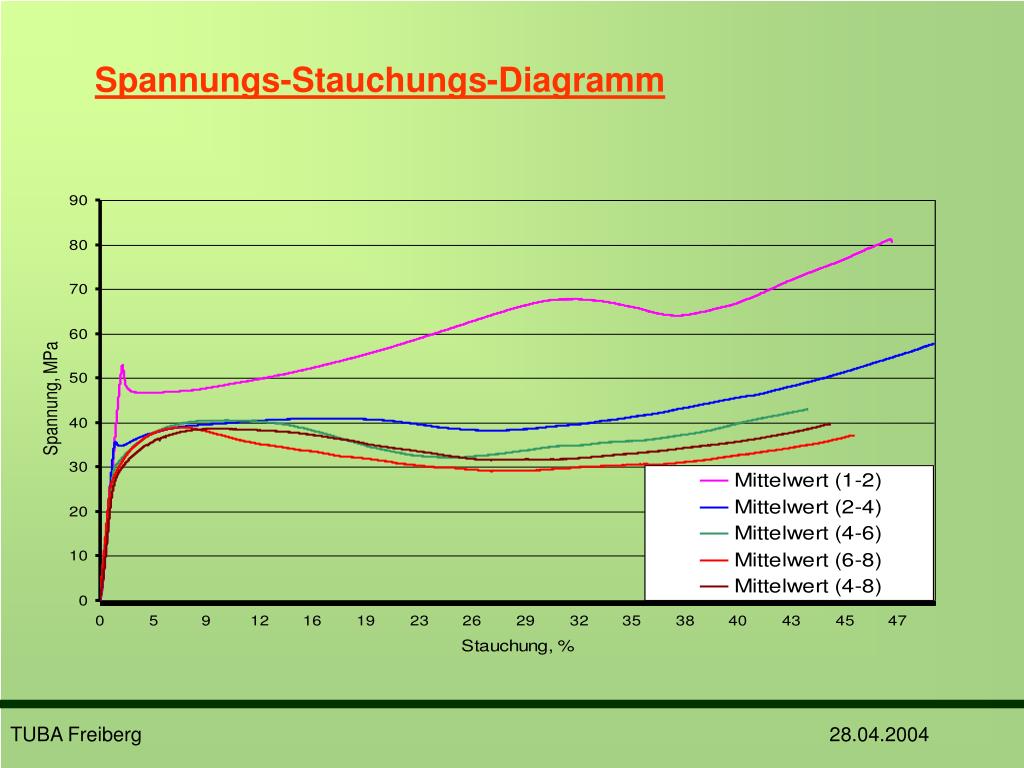

Spannungs-Stauchungs-Diagramm

TUBA Freiberg

28.04.2004

slide19

Ergebnisse der Druckversuche

TUBA Freiberg

28.04.2004

slide20

3-Punkt-Biegeversuch

Versuchsmethodik:

Probe: 130mm x 40mm x 40mm; Prüfgeschwindigkeit: 1,0N/mm2/s; Stützweite: 100,0mm; Umschaltpunkte: F0=1000N Aluminiummatrix: AlSi10Mg

Biegeversuch

Probestück nach dem Versuch

TUBA Freiberg

28.04.2004

slide21

Biegefestigkeitsdiagramm

TUBA Freiberg

28.04.2004

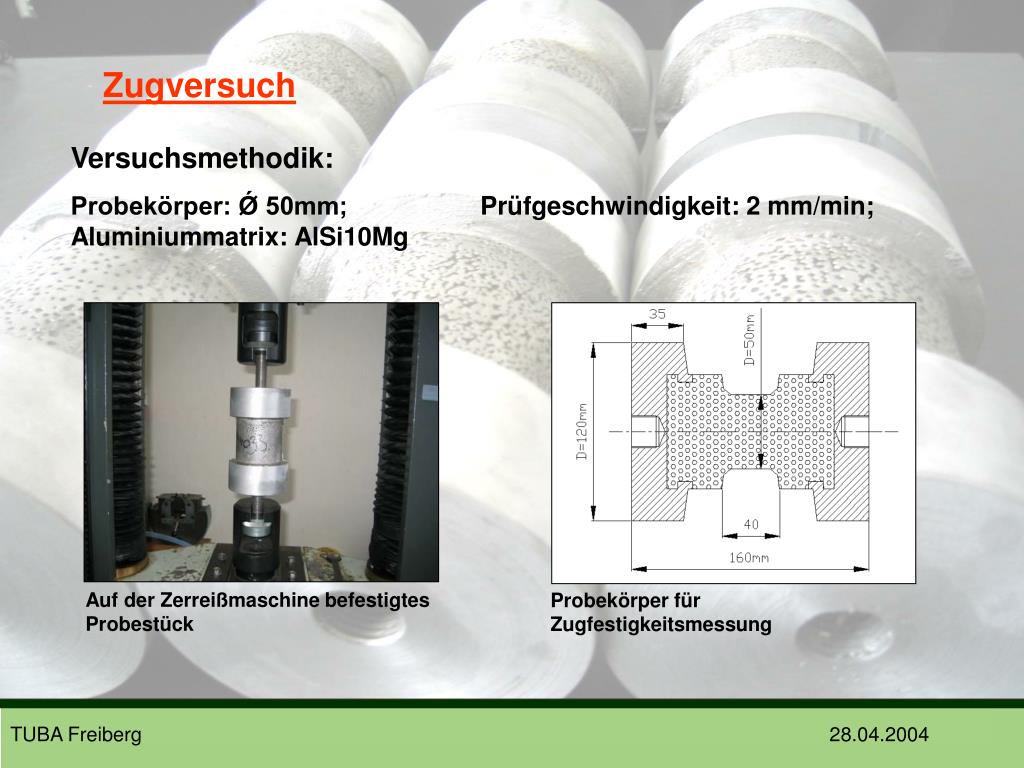

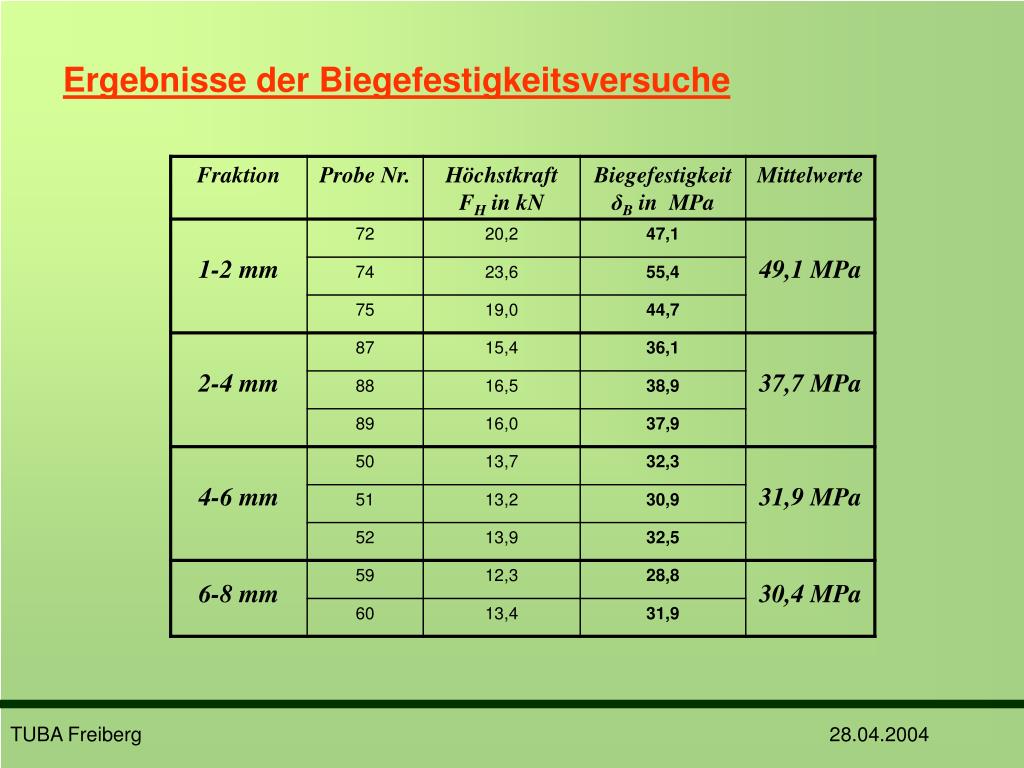

slide23

Zugversuch

Versuchsmethodik:

Probekörper: Ǿ 50mm; Prüfgeschwindigkeit: 2 mm/min; Aluminiummatrix: AlSi10Mg

Auf der Zerreißmaschine befestigtes Probestück

Probekörper für Zugfestigkeitsmessung

TUBA Freiberg

28.04.2004

slide24

Zugfestigkeitsdiagramm

TUBA Freiberg

28.04.2004

slide25

Ergebnisse der Zugversuche

TUBA Freiberg

28.04.2004

slide26

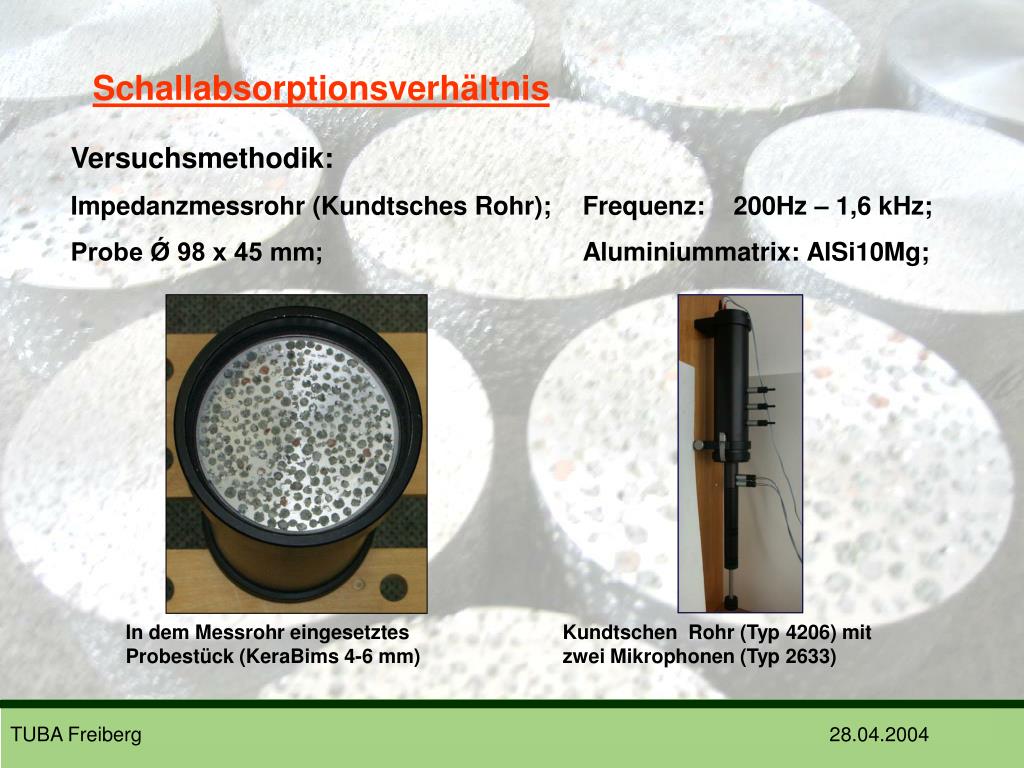

Schallabsorptionsverhältnis

Versuchsmethodik:

Impedanzmessrohr (Kundtsches Rohr); Frequenz: 200Hz – 1,6 kHz;

Probe Ǿ 98 x 45 mm; Aluminiummatrix: AlSi10Mg;

In dem Messrohr eingesetztes Probestück (KeraBims 4-6 mm)

Kundtschen Rohr (Typ 4206) mit zwei Mikrophonen (Typ 2633)

TUBA Freiberg

28.04.2004

slide27

Schallabsorptionsverhalten

TUBA Freiberg

28.04.2004

slide28

Schallabsorptionsverhalten

TUBA Freiberg

28.04.2004

slide29

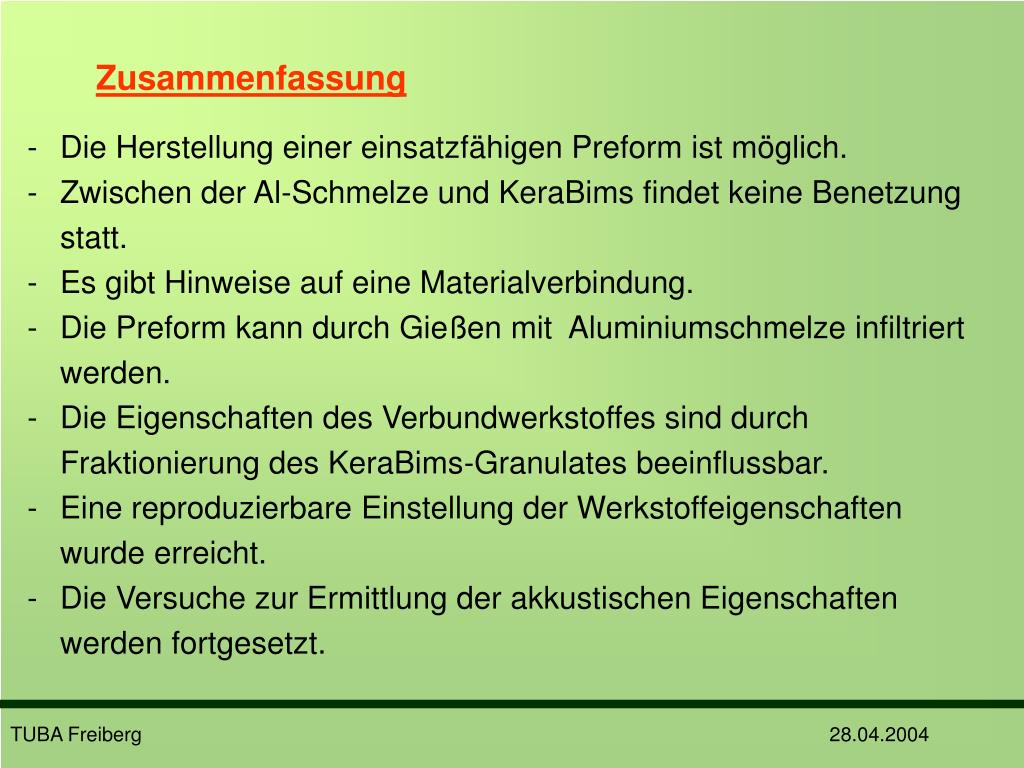

Zusammenfassung

  • Die Herstellung einer einsatzfähigen Preform ist möglich.
  • Zwischen der Al-Schmelze und KeraBims findet keine Benetzung statt.
  • Es gibt Hinweise auf eine Materialverbindung.
  • Die Preform kann durch Gießen mit Aluminiumschmelze infiltriert werden.
  • Die Eigenschaften des Verbundwerkstoffes sind durch Fraktionierung des KeraBims-Granulates beeinflussbar.
  • Eine reproduzierbare Einstellung der Werkstoffeigenschaften wurde erreicht.
  • Die Versuche zur Ermittlung der akkustischen Eigenschaften werden fortgesetzt.

TUBA Freiberg

28.04.2004
