8. tétel

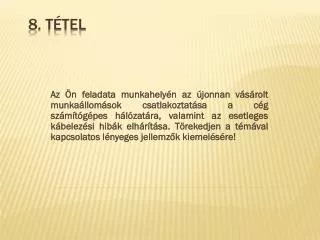

1. Az Ön feladata munkahelyén az újonnan vásárolt munkaállomások csatlakoztatása a cég számítógépes hálózatára, valamint az esetleges kábelezési hibák elhárítása. Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! 8. tétel

2. Számítógép belső felépítése

3. IDE, SATA, USB, PCI, AGP, PCI Express Bővítő helyek:

4. IDE:Az IDE interfész vagy korábbi nevén AT Bus, vagy AT Attachment merevlemezek és más tárolóeszközök számítógépen belüli illesztésére szolgál.  Adatátviteli sebessége a kapcsolódó busz rendszertől függően - 4-23 MBájt/s SATA: A Serial ATA (Serial Advanced TechnologyAttachment) vagy SATA busz egy számítógépes pont-pont kapcsolat, amelyet adatok továbbítására terveztek a számítógép és a tároló eszközök között (tipikusan merevlemezek és optikai meghajtók számára). Szabványok

5. USB: Az UniversalSerialBus (USB; magyarul: univerzális soros busz) manapság nagyon elterjedt, 1996-ban az Intelnél kifejlesztett számítógépes csatlakozó. Előnyös tulajdonsága, hogy teljeskörűenPlug and Play, az összes modern operációs rendszer támogatja, és azonos felépítésű, akár PC akár Mac számítógép része. PCI: A PCI (PeripherialComponentInterconnect) a CPU és a perifériák összekötésére szolgáló processzorfüggetlen adatút (sín, busz), 64 bit/33 MHz, 120 MB/s. Szabványok

6. AGP: Az AGP az angol AcceleratedGraphics Port rövidítéséből származik, ami magyarul gyorsított grafikus portot jelent. A segítségével lehetőség nyílik arra, hogy a nagy képek megjelenítéséhez kártya processzora a rendszermemóriát is használhassa. PCI Express: A PCI Express (PCIe) a PCI sínrendszer egyik utódja. Nem összetévesztendő a teljesen más elven működő korábbi PCI-X-szel. A PCIea PCI-hoz hasonlóan az OSI modell alsó négy rétegét implementálja (fizikai, adatkapcsolati, hálózati és szállítási réteg), a legfelső réteg megvalósítása a két sín esetén kompatibilis, így az alkalmazások mindkét esetben ugyanazt a folytonos címzési modellt használhatják. Szabványok

7. A hálózati kártya a számítógépek hálózatra kapcsolódását és az azon történő kommunikációját lehetővé tevő bővítőkártya. Manapság már az alaplapok többsége integrált formában tartalmazza. Hálózati kártyák

8. A számítógépet helyezzük egy olyan pozícióba amelyben könnyen hozzá férünk az alaplapon található bőívtő helyekhez A Hálózati kártyán vegyük szemügyre hogy milyen bővítő helyre való, és helyezzük el egy ilyen bővítő helyben Rögzítsük az alaplapon megfelelően a hálózati kártyát, aztán csatlakoztassuk a hálózati kábelt. Aztán kapcsoljuk be a számítógépet és telepítsük fel a kártya illesztő szoftverét, majd győződjünk meg róla hogy van e hálózatunk. Hálózati kártya beszerelése

9. -Ha a kártyát nem jól illesztetük a perifériába -Ha nem jól telepítettük a hálózati kártya szoftverét -Ha rosszul állítottunk be paramétereket(pl IP cím) Hibajelenságek

10. Szabványok: Adatsín, Címsín, Vezérlősín Sínrendszerek

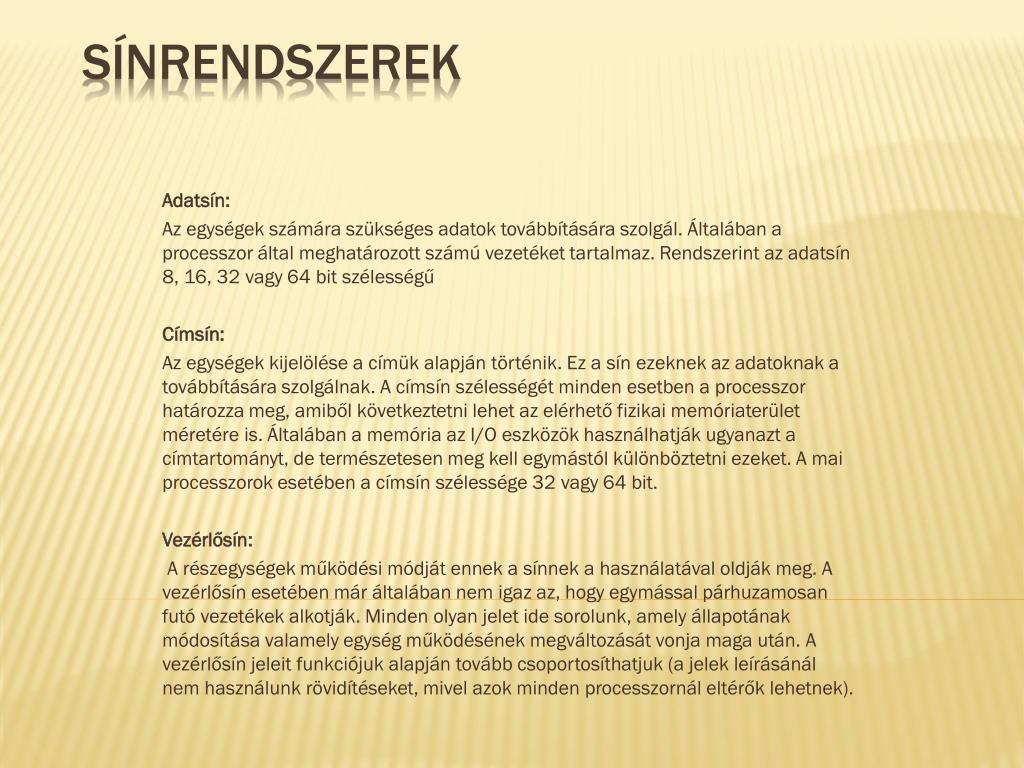

11. Adatsín: Az egységek számára szükséges adatok továbbítására szolgál. Általában a processzor által meghatározott számú vezetéket tartalmaz. Rendszerint az adatsín 8, 16, 32 vagy 64 bit szélességű Címsín: Az egységek kijelölése a címük alapján történik. Ez a sín ezeknek az adatoknak a továbbítására szolgálnak. A címsín szélességét minden esetben a processzor határozza meg, amiből következtetni lehet az elérhető fizikai memóriaterület méretére is. Általában a memória az I/O eszközök használhatják ugyanazt a címtartományt, de természetesen meg kell egymástól különböztetni ezeket. A mai processzorok esetében a címsín szélessége 32 vagy 64 bit. Vezérlősín: A részegységek működési módját ennek a sínnek a használatával oldják meg. A vezérlősín esetében már általában nem igaz az, hogy egymással párhuzamosan futó vezetékek alkotják. Minden olyan jelet ide sorolunk, amely állapotának módosítása valamely egység működésének megváltozását vonja maga után. A vezérlősín jeleit funkciójuk alapján tovább csoportosíthatjuk (a jelek leírásánál nem használunk rövidítéseket, mivel azok minden processzornál eltérők lehetnek). Sínrendszerek

12. A számítógép-hálózatokban fontos szerepe van a hálózati nyomtatóknak. A hálózati nyomtató általában egy kitüntetett számítógéphez van csatlakoztatva (vagy saját hálózati kártyával közvetlenül a hálózathoz kapcsolódik) és elérhető a hálózatba kötött valamennyi számítógépről. Perifériák

13. Hálózati eszközök: Olyan számítógépek vagy munka állomások, amely egy bizonyos hálózaton belül különböző szerepeket látnak el. Pl.: szerver, router, switch, hub, brdige, hoszt Informatikai alapfogalmak

14. Az eszközöket mindig a megfelelő bővítő helyre helyezzük el, illetve csatlakoztassuk, második lépésben ha szükség van rá telepítsük a megfelelő szoftvereket, drivereket, és végezzük el a megfelelő beállításokat. Eszközök csatlakoztatása

15. TCP szerint: 1. Hálózat elérési Az OSI modell 2 alsó szintjének felel meg, és ez biztosítja a kapcsolatot a csomópontok között (pl.: Ethernet, Token Ring, token Bus). 2. Hálózati réteg Ez a réteg végzi a csomagok útvonal kijelölését a hálózatok között. Ennek a rétegnek a protokollja az Internet Protokoll (IP), az üzenetvezérlő protokoll cím meghatározó eljárása, a foglalt címet meghatározó eljárás. A rétegben előforduló események és hibák jelzésére szolgál az Internet Control Message Protocol (ICMP), az Internet Vezérlőüzenet Protokoll. 3. Hoszt-hoszt réteg 2 rétegprotokollból áll, az egyik a Transmission Control Protocol (TCP), azaz a továbbítást szabályozó eljárás, a másik az összeköttetés mentes szállítási protokoll, User Datagram Protocol (UDP). 4. Alkalmazási réteg Itt vannak a felhasználói és a hálózati kapcsolatot biztosító programok. LAN átviteli közegek

16. Kábel specifikációk

17. Csatlakozók: A leggyakrabban elterjedt hálózati csatlakozó UTP kábel esetén az RJ45-ös, koaxiális kábel esetén a 9,5 mm es koaxiális aljzat, optikai kábel esetén pedig ST,SC,FCPC,MTRJ optikai csatlakozók jöhetnek szóba • Szerszámok:Szerszámok melyekre szükségünk lehet egy hálózat ki építésénél:csavarhúzó, krimpelő, oldalvágó, koaxcsupaszító, feliratozó gép, kábelvágó fogó Csatlakozók, szerszámok

18. Pingelés Hálózati kábel vizsgáló készülék Tesztelés
