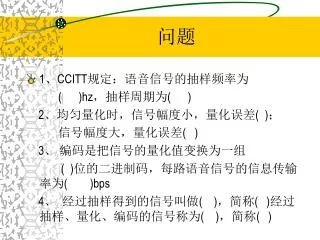

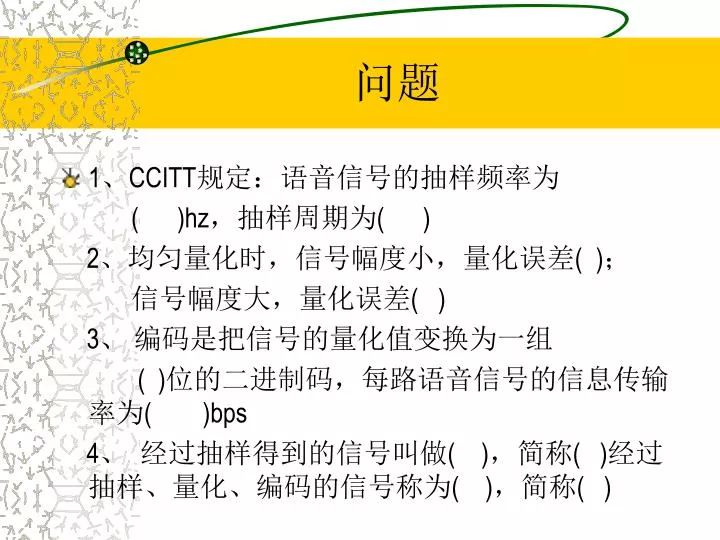

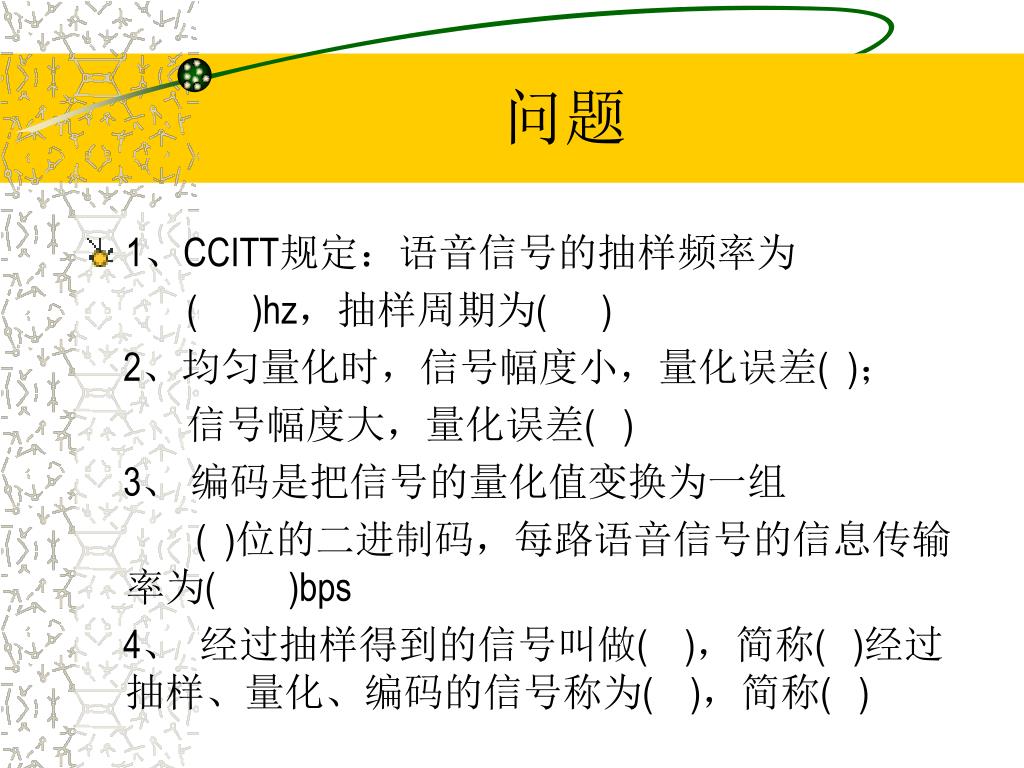

  1. 问题 • 1、CCITT规定：语音信号的抽样频率为 ( )hz，抽样周期为( ) 2、均匀量化时，信号幅度小，量化误差( )； 信号幅度大，量化误差( ) 3、 编码是把信号的量化值变换为一组 ( )位的二进制码，每路语音信号的信息传输 率为( )bps 4、 经过抽样得到的信号叫做( )，简称( )经过抽样、量化、编码的信号称为( )，简称( )

  2. 多路复用技术 • 为了提高线路利用率，使多个信号沿同一信道传输而互不干扰的通信方式。

  3. 思考：现有若干A、B、C三种物品，如何 在一条传输带上传输？

  4. 多路复用技术 • 学生的答案： • 1、先传输A物品、传完后分别接着传输B和C物品； • 2、同时并排的传输A、B、C 补充： 3、分别将A、B、C的传输分配 在不同的时间间隙中

  5. 并排传输

  6. 分时传输

  7. 1.频分多路复用技术FDM • 把可用的带宽划分成若干频隙和各路信号占有各自频隙传输。

  8. 频带信号的传输

  9. 2.时分多路复用技术TDM • 把时间帧分成若干时隙和各路信号占有各自时隙传输。

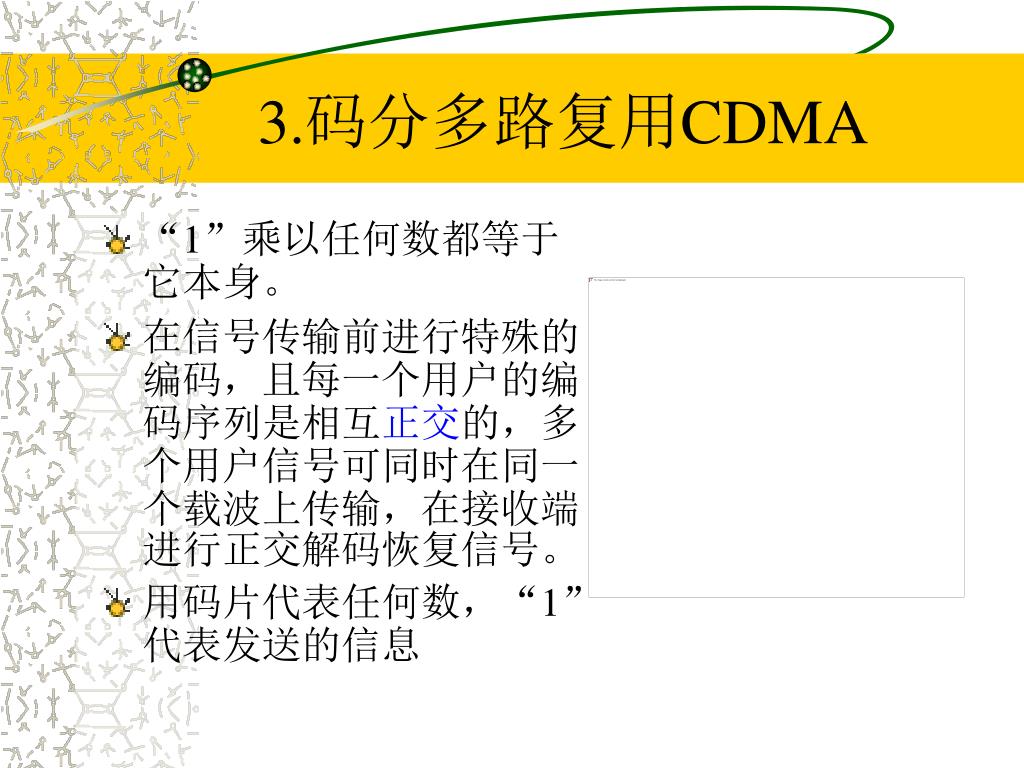

  10. 3.码分多路复用CDMA • “1”乘以任何数都等于它本身。 • 在信号传输前进行特殊的编码，且每一个用户的编码序列是相互正交的，多个用户信号可同时在同一个载波上传输，在接收端进行正交解码恢复信号。 • 用码片代表任何数，“1”代表发送的信息

  11. 4.光波复用技术WDM • 源端和目的地端都采用某一特定波长传递信号 • 主要传输窗口： • 0.85μm、1.31μm、1.55μm • DWDM技术

  12. 问题1 1、多路复用是通过将多路信号连接到一个匀速转动的( )上，依次对每一路信号进行抽样 • 2、在时分复用时，每一路信号所占的时间称为( ) • 3、电子开关旋转一周需要时间( )，这个周期时间称为( )帧 • 4、假设电子开关连接了N路信号，每路信号的路时隙为( )

  13. 问题2 • 1、我国采用的典型的时分复用设备是 ( )系统 2、在PCM30/32系统中，一共有( )个路时隙，其中( )路时隙来传送语音信号，一路时隙来传送( )码，另一路来传送( )码 3、PCM30/32系统中，1帧的抽样周期为( ) 每个路时隙占用的时间为( ),每个路时隙的数码率为( )，整个PCM30/32系统的数码率为( )

  14. 3.3 数字通信技术 • PCM30/32

  15. PCM30/32系统

  16. 1.30/32路 PCM帧结构

  17. 数字复接 • 复用：例如，对于120路信号以分时的方式在同一个信道上传输称为多路复用， • 复接：将4个PCM30/32复用后的数字信号进行时分复用，形成更多的数字通信系统，复接后数码率提高。 • 通俗的讲： 复用是：多路信号在一条链路上传输 复接是：几个PCM30/32设备复合传输 两者都可以提高数码率，但前者对电路要求太高，后者对每一个基群速度没有要求提高，容易实现。

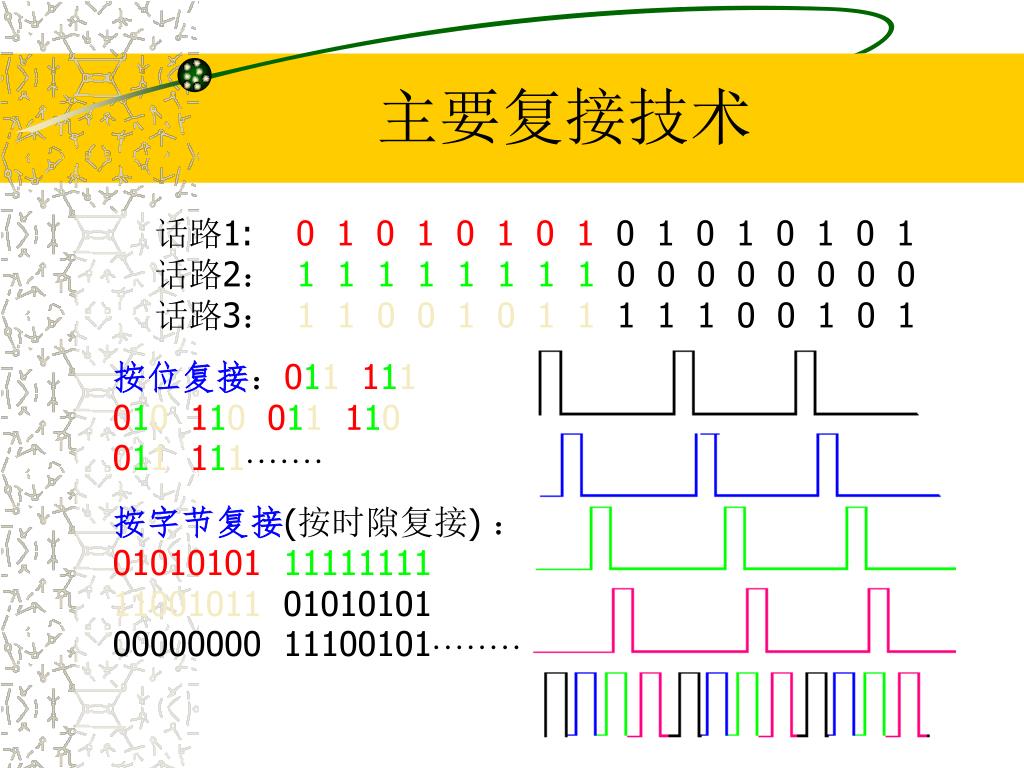

  18. 主要复接技术 话路1: 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 话路2： 1 1 1 1 1 1 1 10 0 0 0 0 0 0 0 话路3： 1 1 0 0 1 0 1 11 1 1 0 0 1 0 1 按位复接：011 111 010 110 011 110 011 111······· 按字节复接(按时隙复接) ：010101011111111111001011 01010101 0000000011100101········

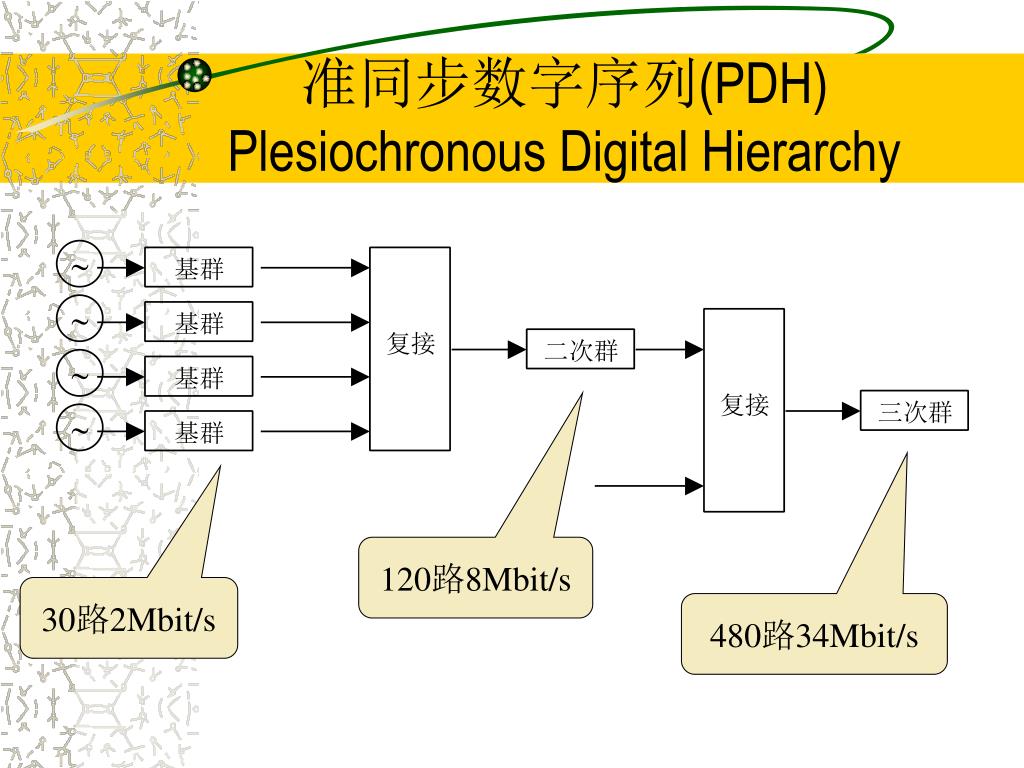

  19. 准同步数字序列(PDH)Plesiochronous Digital Hierarchy 120路8Mbit/s 30路2Mbit/s 480路34Mbit/s

  20. 高次群参数表

  21. 使用地区 一次群 二次群 三次群 四次群 北美 日本 1.544Mbit/s 24路 6.312Mbit/s 24×4=96 44.736Mbit/s美国 96×7=672 274.176Mbit/s 美国 672×6 32.064Mbit/s 日本 96×5=480 97.728Mbit/s 日本 480×3 中国 欧洲 2.048Mbit/s 30路 8.448Mbit/s 30×4=120 34.368Mbit/s 120×4=480 139.264Mbit/s 480×4=1920 PDH帧结构应用现状

  22. 3.4 数字程控交换技术 • SPC(Stored Program Control)

  23. 设备构成和功能 • 基本构成 • 控制设备(CPU+存储器+I/O设备) • 话路设备(用户线接口电路+交换网络+中继线接口电路) • 基本功能 • 时隙内容的搬移：同一条输入/输出线不同时隙内容交换 • 复用线交换：不同输入/输出线之间内容交换

  24. 一个完整的呼叫流程 • 首先我们以用户主叫的情况为例，说明数字程控交换机进行呼叫接续处理的一般过程 (1)当用户摘机时，由于线路电压的变化，用户线路会检测到这一动作，交换机调查用户的类别，以区分一般电话、投币电话、小交换机等,寻找一个空闲收号器并向用户传送拨号音； (2) 用户拨号时，停送拨号音，启动收号器进行收号并对收到的号码按位存储； (3)在预处理中分析号首，以决定呼叫类别(本局、出局、长途、特服等)，并决定一共收几位号，当收到一个完整有效的号码后，交换机即根据此号进行号码分析；

  25. 一个完整的呼叫流程 (4) 根据号码分析的结果向被叫所在的本地交换局查找是否存在空闲线路，以及被叫状态。如果条件都满足，则占用资源，并向主叫用户送回铃音，以及向被叫用户振铃； (5) 被叫用户摘机后，话音即在分配的线路上传输，同时启动计费设备开始计费，并监视主、被叫用户状态； (6)当一方挂机后，即拆线，释放资源，停止计费操作，并向另一方传送忙音，此时就完成一个完整的正常呼叫流程。

  26. 程控交换机的分类 • 根据服务的范围不同，分为局用交换机和用户交换机，前者在多个本地交换局或者汇接局之间完成交换，通过出入中继线与其他交换局相连，后者直接与用户通过本地用户相连，将这些用户的呼叫汇接之后，再通过中继线与其他交换局相连。

  27. 程控交换机的分类 • 根据交换方式的不同，可以分为空分交换和时分交换，这实际上交换网络的工作方式，实用的大规模电话交换机，也常采用混合交换方式； • 根据交换的话音信号不同，可以分为模拟交换机和数字交换机。

  28. 程控交换机的生产厂商 • 华为 C&C08数字程控交换机 • 中兴 • 西门子、阿尔卡特、爱立信、北电、NEC

  29. 申瓯视频IP PBX程控交换机 • 申瓯视频IP PBX程控交换机集视频、音频、数据和Web于一体，实现了语音、数据、视频融合通信。视频IPPBX能够把传统的语音通话演变成面对面的视频通话，通话双方在通话过程中能够互相看到对方场景，近年来已在远程会议、远程教学、远程医疗等方面得到了快速发展，真正的实现了“听得见更看得见”的真实效果。

  30. SOC8000 数字程控交换机

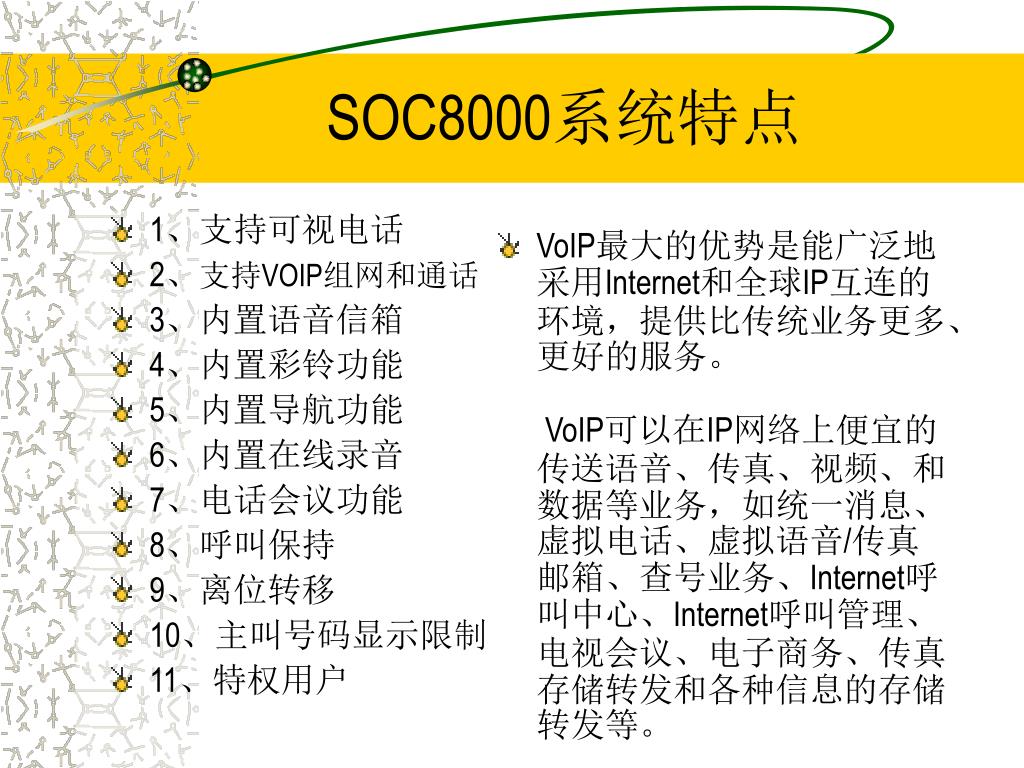

  31. 1、支持可视电话 2、支持VOIP组网和通话 3、内置语音信箱 4、内置彩铃功能 5、内置导航功能 6、内置在线录音 7、电话会议功能 8、呼叫保持 9、离位转移 10、主叫号码显示限制 11、特权用户 VoIP最大的优势是能广泛地采用Internet和全球IP互连的环境，提供比传统业务更多、更好的服务。VoIP可以在IP网络上便宜的传送语音、传真、视频、和数据等业务，如统一消息、虚拟电话、虚拟语音/传真邮箱、查号业务、Internet呼叫中心、Internet呼叫管理、电视会议、电子商务、传真存储转发和各种信息的存储转发等。 SOC8000系统特点

  32. 西门子HIPATH3800数字程控交换机

  33. HIPATH3800系统特点 • （1） 应答前语音提示。 • （2） 叫醒功能：拨代码及预订的叫醒时间，到预定时间，电话铃自响，如一次振铃后用户不摘机，不超过五分钟，系统会再振铃一次，取消时再按一次代码。 • （3） 遇忙回叫：当您拨打其它分机遇忙时，只要按代码听到回铃音后挂机。当对方挂机时，其电话铃就会响，对方取机后您的电话铃也会响，您取机后，即可与对方通话。 • （4） 无应答回叫：当您拨打其它分机听到回铃音，但无人接，您可按一代码后挂机，当对方取机再挂机时，您的电话铃便会响，您摘机后，对方铃响，对方取机即可双方通话。

  34. HIPATH3800系统特点 • （5） 出入中继呼叫数据显示：在维护终端上可以显示各种呼叫的数据信息。 • （6） 转移呼叫：取机后您按一代码及转移的分机号码，挂机后再取机听证实音，那么，凡是打到您分机上的电话就会自动转到所转移的分机上。 • （7） 固定转移呼叫：取机后您按一代码及转移的固定分机号码，挂机后再取机，再按另一代码再挂机，那么，凡打到您分机上的电话，您的电话先响铃20秒，无人接时，再转移到您设置的固定分机上。 • （8） 呼叫代接：某些分机编成一个代接组，给一个代码后，则该组任一分机响铃组内其它分机，可按此代码，代接在振铃分机的电话。

  35. HIPATH3800系统特点 • （9） 呼叫等待：当通话时，激活该功能的用户会听见一个提示音，表示有第二个电话拨入。 • （10） 服务等级设置：在交换机里可以为每个分机设定不同的等级。 • （11） 会议电话：一主叫用户要同时与二个分机通话，可先叫出第一被叫，再按代码或功能键及第二被叫号码，将第二被叫叫出，再按一代码，即可三方同时通话，系统还支持五方通话。 • （12） 门电话功能：和门禁系统一起配合使用，可以控制门锁的开启。 • （13） 数据保护：系统配有64M Flash卡，可以作为系统数据的备份。 • （14） 免打扰：您只要按一代码并听到音频回铃音得到证实后，就不会有电话打进来，但您还是可以打出。

  36. HIPATH3800系统特点 • （15） 呼叫保持：通话时可以让对方在线等候，通话不中断。 • （16） 寻线组：根据需要将一些分机编成一个寻线组，组内任何一个话机无人接时会在振铃若干秒后自动转到下一个分机。 • （17） 强插：当两个分机正在通话时，等级更高的用户可强插进去告知一方挂机以便与另一方通话。 • （18） 显示文本语音选择。 • （19） 最经济路由：在系统有多个呼叫路由的情况下，分机呼叫时会自动选择最经济的路由。 • （20） 音乐保持：可以让等待的分机听背景音乐等。 • 21） 夜服：中继线可以指定到一个夜间值班分机。当值班分机处于夜间服务状态，呼叫将直接转到夜服分机。 • （22） 通话费用限制。 • （23） 重拨。 • （24） 接听第二个呼叫：分机在通话时可以有第二个电话打入。
