项目 3 :空间数据编辑处理. 项目 3.1 : 点类型和线类型空间数据的编辑修改. 工作任务: 了解空间数据的编辑修改中相关操作的主要内容,熟悉 MapGIS 软件中“新建、提取和关联图例”、“修改项目参数”、“利用属性赋参数”和“修改点、线、区文件参数”和“利用属性标注释”等基本的编辑操作,利用 MapGIS 软件完成土地利用项目中所有类型空间数据文件的编辑修改工作。 知识目标: 了解空间数据的编辑修改中相关操作 。 技能目标: 学会利用 MapGIS 软件进行点类型和线类型空间数据的编辑修改. 主要内容. 空间数据的编辑修改中相关操作;
E N D

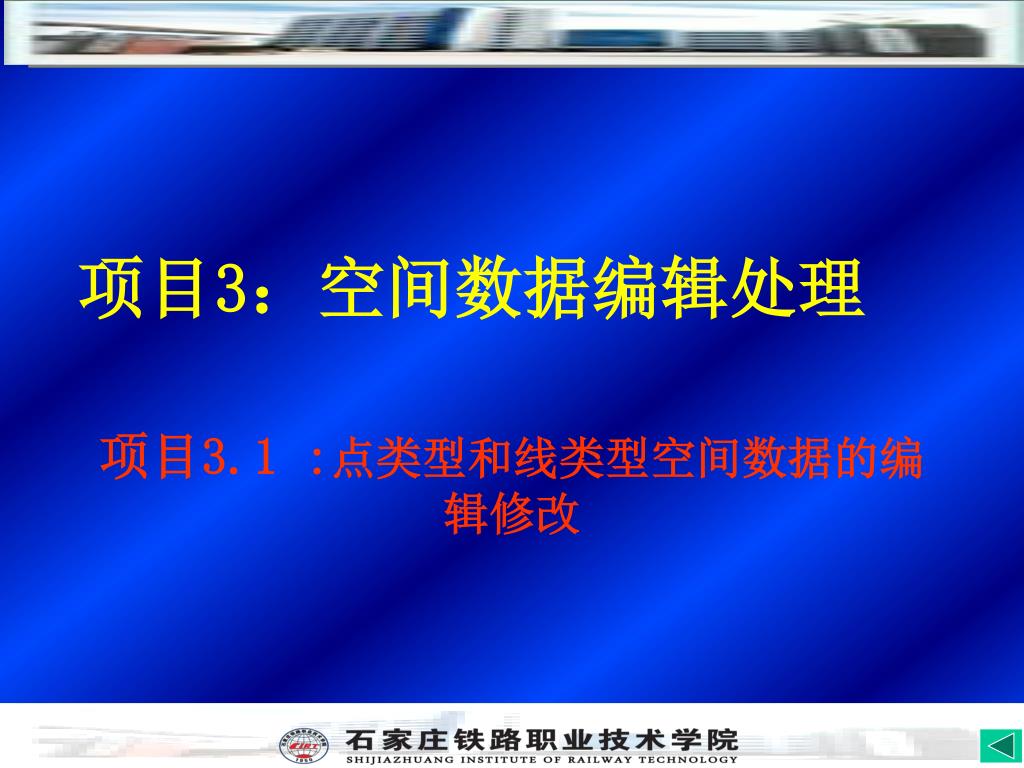

项目3:空间数据编辑处理 项目3.1 :点类型和线类型空间数据的编辑修改

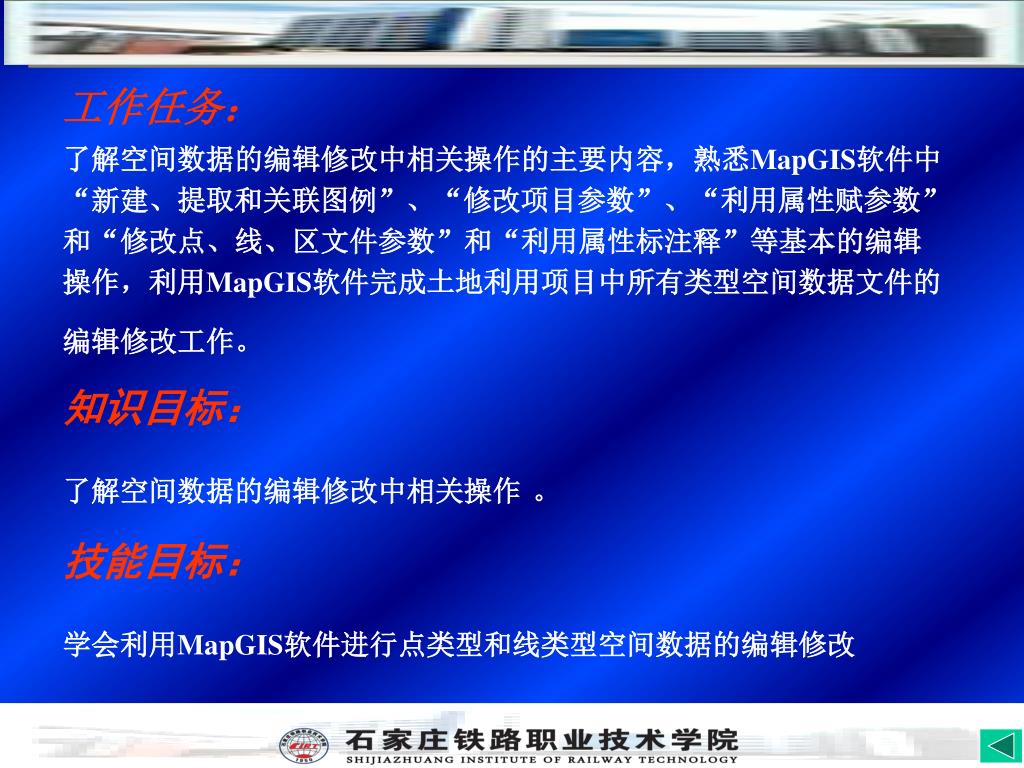

工作任务: 了解空间数据的编辑修改中相关操作的主要内容,熟悉MapGIS软件中“新建、提取和关联图例”、“修改项目参数”、“利用属性赋参数”和“修改点、线、区文件参数”和“利用属性标注释”等基本的编辑操作,利用MapGIS软件完成土地利用项目中所有类型空间数据文件的编辑修改工作。 知识目标: 了解空间数据的编辑修改中相关操作。 技能目标: 学会利用MapGIS软件进行点类型和线类型空间数据的编辑修改

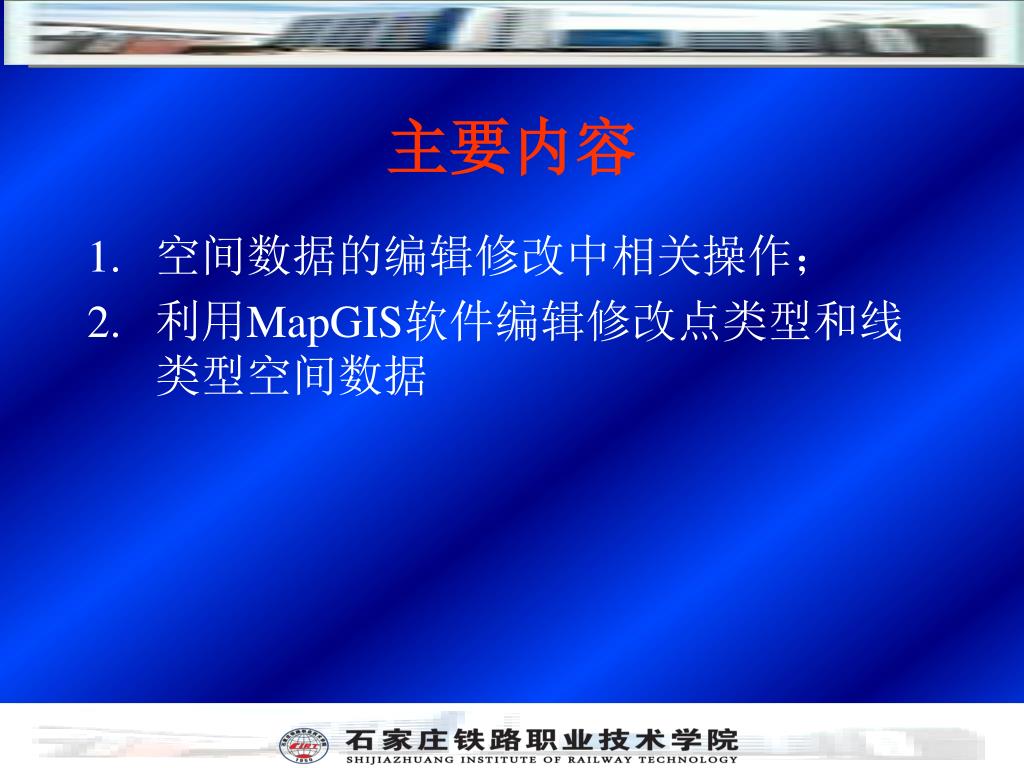

主要内容 • 空间数据的编辑修改中相关操作; • 利用MapGIS软件编辑修改点类型和线类型空间数据

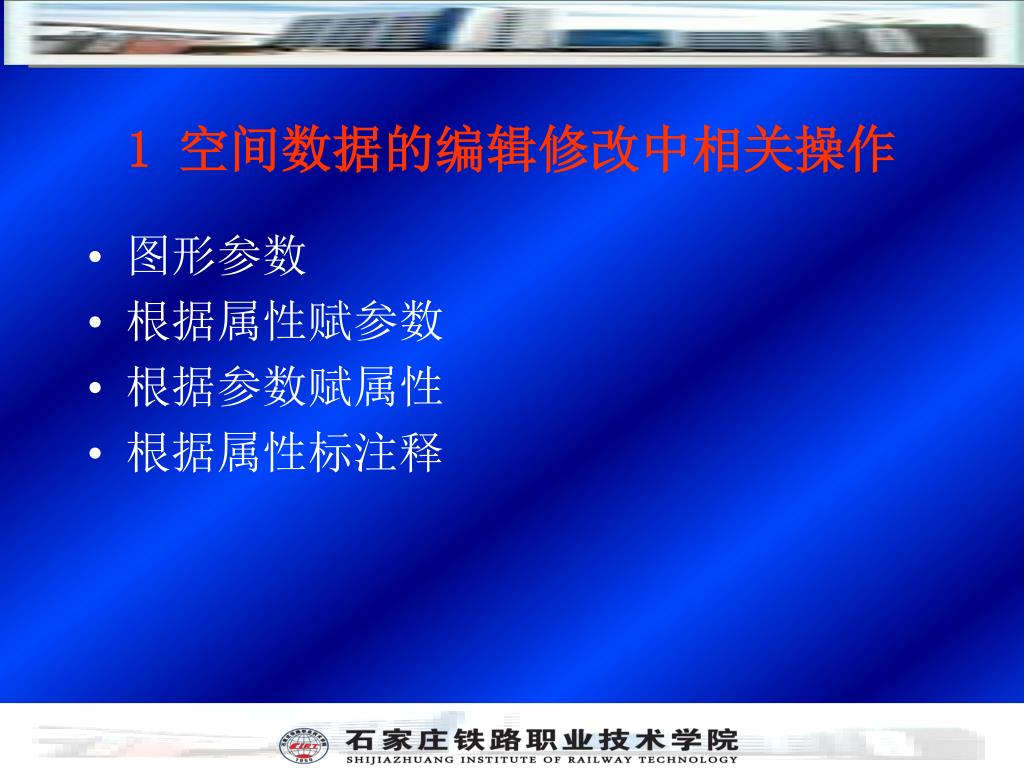

1 空间数据的编辑修改中相关操作 • 图形参数 • 根据属性赋参数 • 根据参数赋属性 • 根据属性标注释

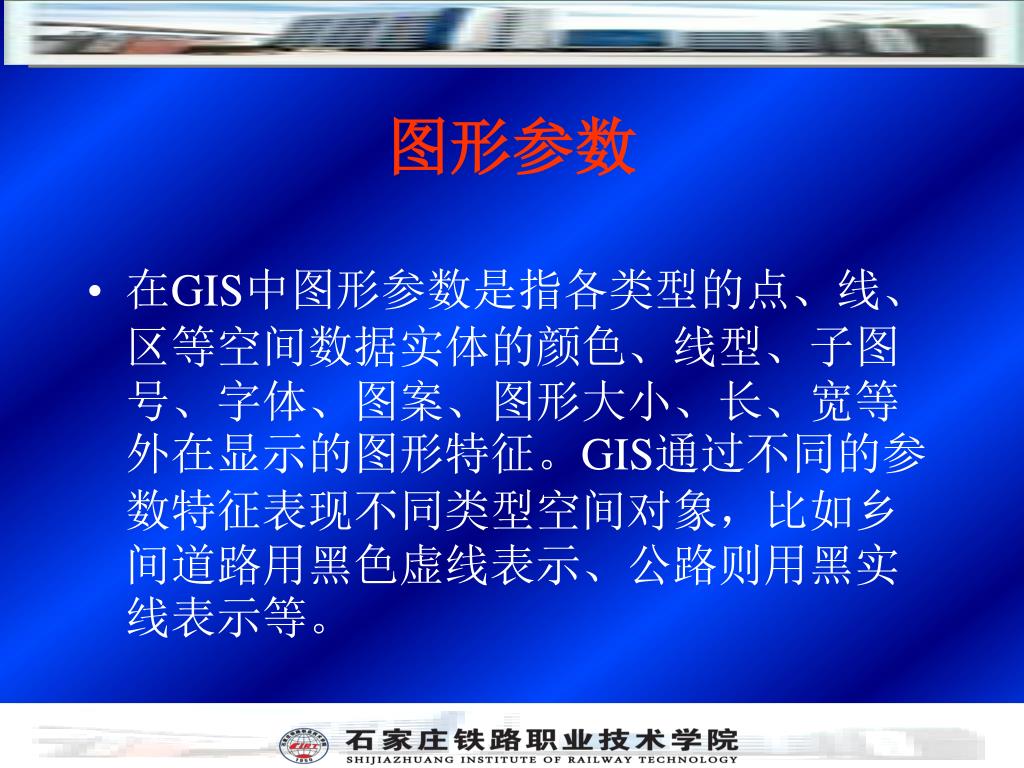

图形参数 • 在GIS中图形参数是指各类型的点、线、区等空间数据实体的颜色、线型、子图号、字体、图案、图形大小、长、宽等外在显示的图形特征。GIS通过不同的参数特征表现不同类型空间对象,比如乡间道路用黑色虚线表示、公路则用黑实线表示等。

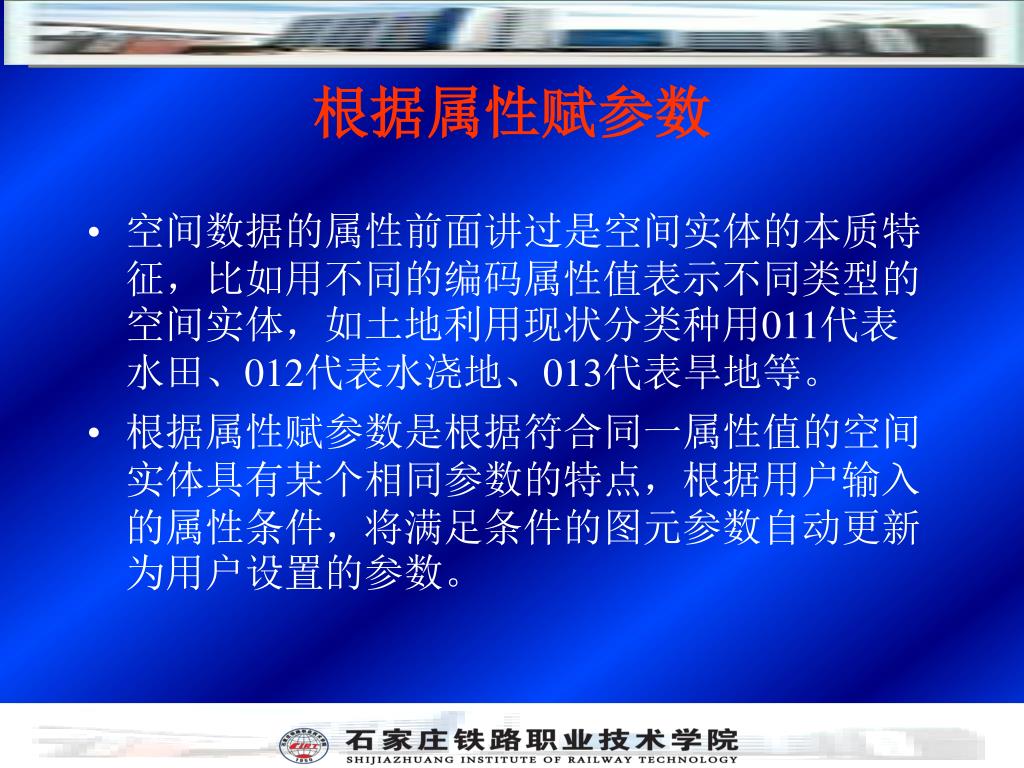

根据属性赋参数 • 空间数据的属性前面讲过是空间实体的本质特征,比如用不同的编码属性值表示不同类型的空间实体,如土地利用现状分类种用011代表水田、012代表水浇地、013代表旱地等。 • 根据属性赋参数是根据符合同一属性值的空间实体具有某个相同参数的特点,根据用户输入的属性条件,将满足条件的图元参数自动更新为用户设置的参数。

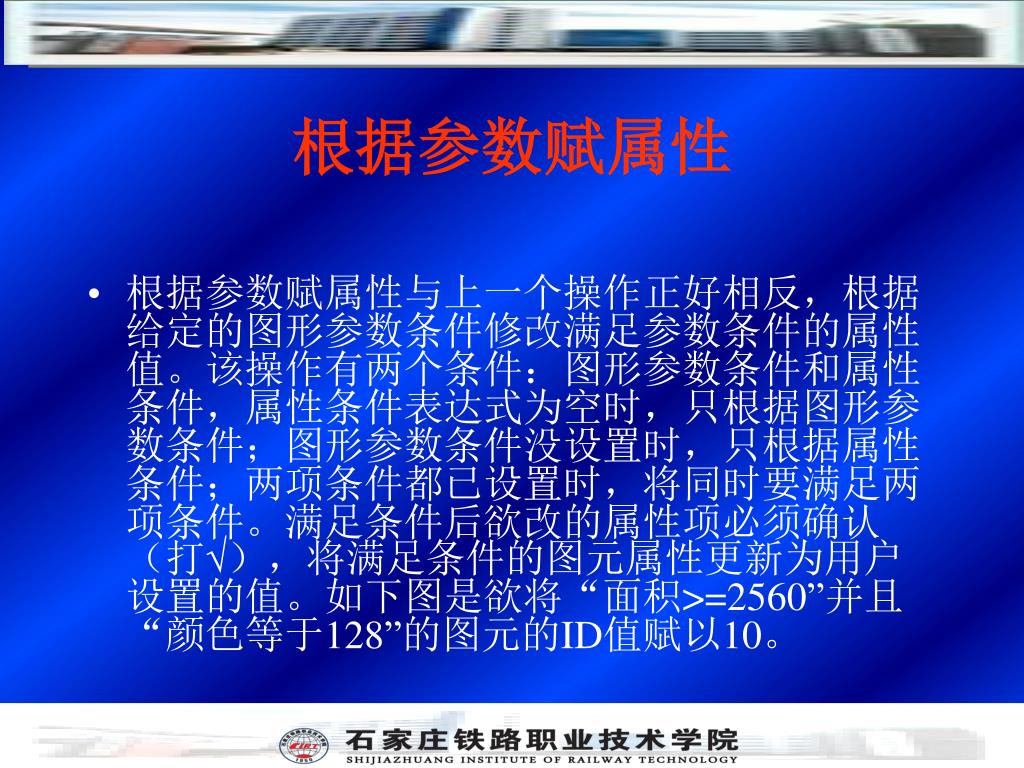

根据参数赋属性 • 根据参数赋属性与上一个操作正好相反,根据给定的图形参数条件修改满足参数条件的属性值。该操作有两个条件:图形参数条件和属性条件,属性条件表达式为空时,只根据图形参数条件;图形参数条件没设置时,只根据属性条件;两项条件都已设置时,将同时要满足两项条件。满足条件后欲改的属性项必须确认(打√),将满足条件的图元属性更新为用户设置的值。如下图是欲将“面积>=2560”并且“颜色等于128”的图元的ID值赋以10。

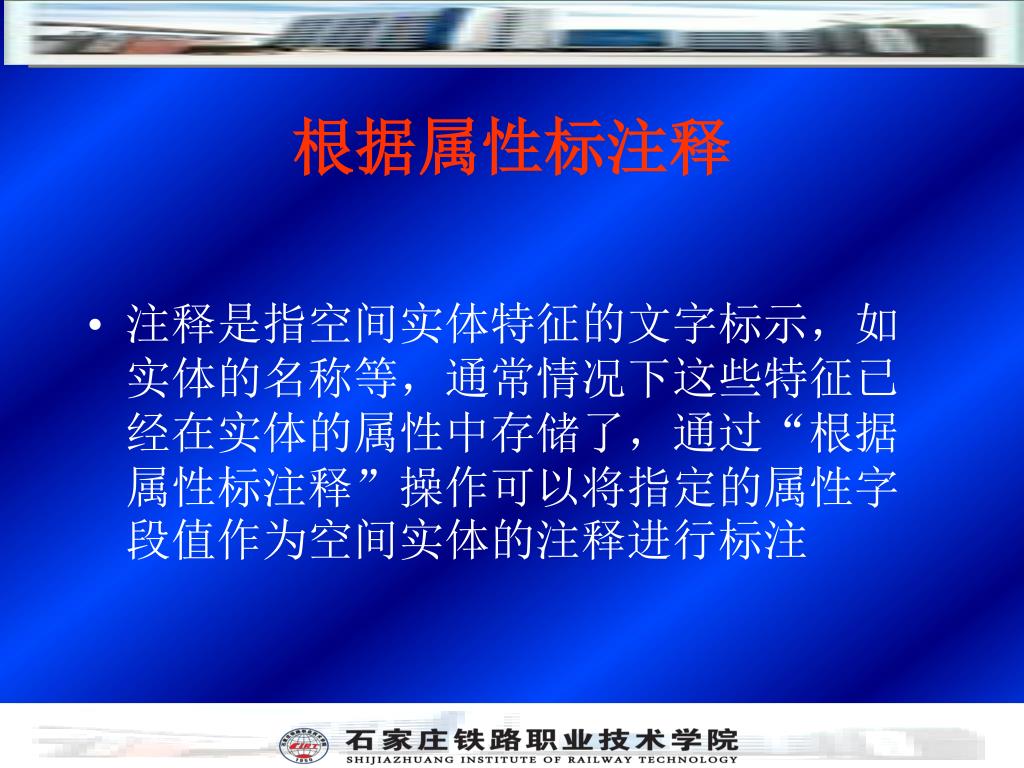

根据属性标注释 • 注释是指空间实体特征的文字标示,如实体的名称等,通常情况下这些特征已经在实体的属性中存储了,通过“根据属性标注释”操作可以将指定的属性字段值作为空间实体的注释进行标注

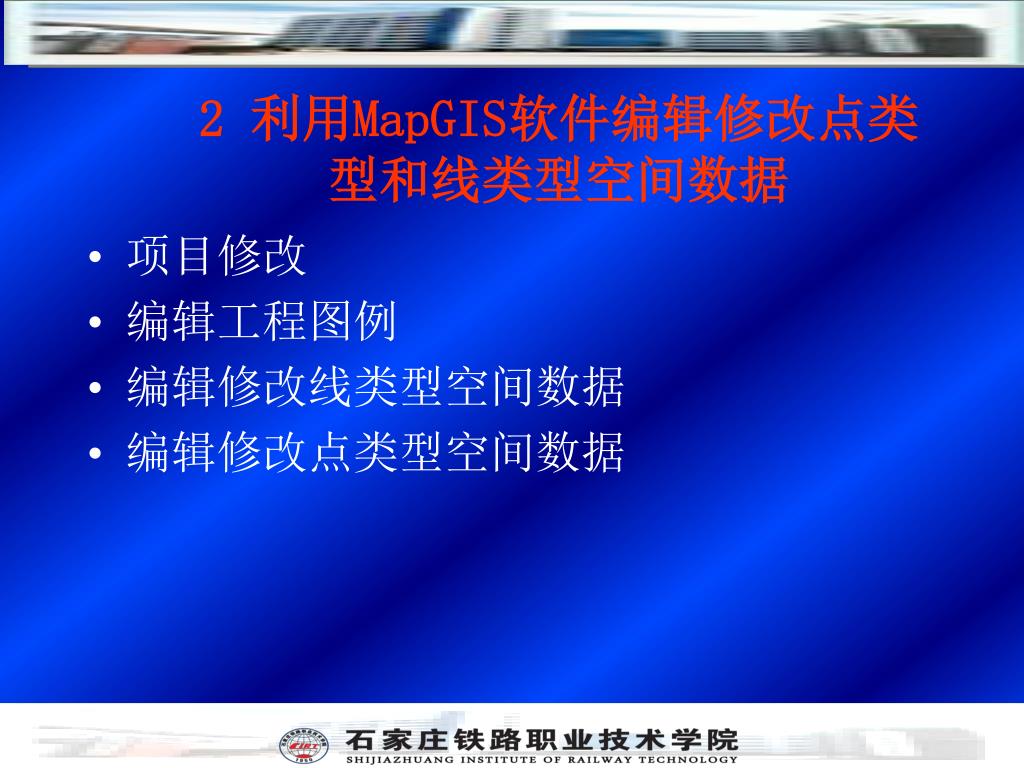

2 利用MapGIS软件编辑修改点类型和线类型空间数据 • 项目修改 • 编辑工程图例 • 编辑修改线类型空间数据 • 编辑修改点类型空间数据

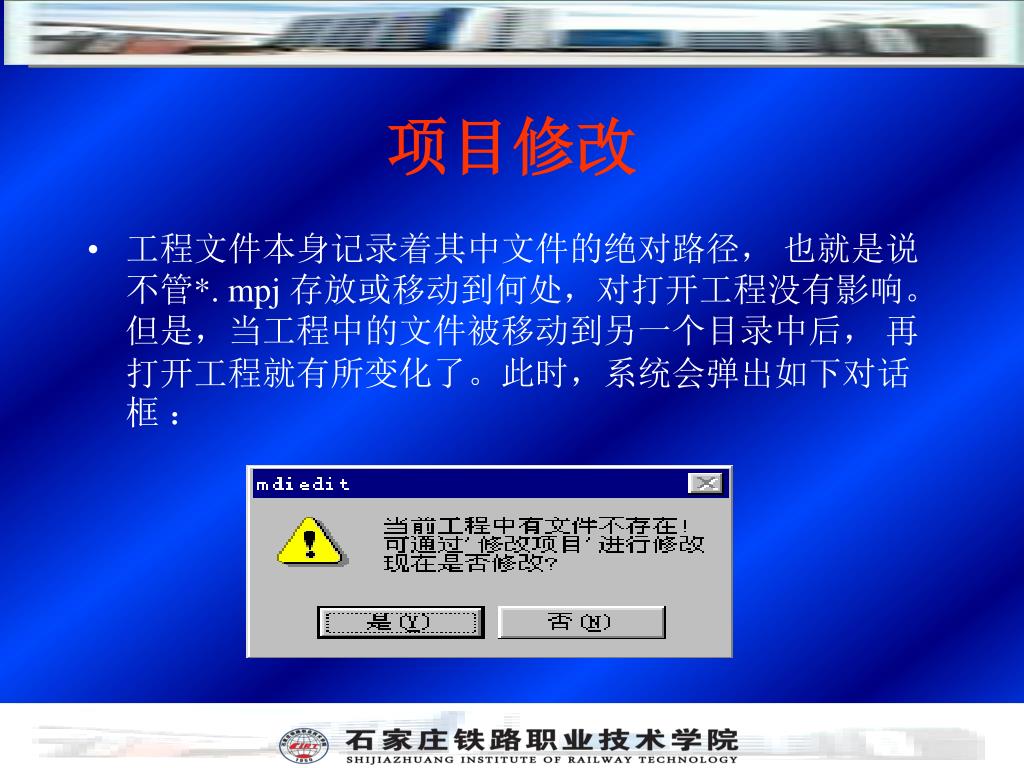

项目修改 • 工程文件本身记录着其中文件的绝对路径, 也就是说不管*. mpj 存放或移动到何处,对打开工程没有影响。但是,当工程中的文件被移动到另一个目录中后, 再打开工程就有所变化了。此时,系统会弹出如下对话框 :

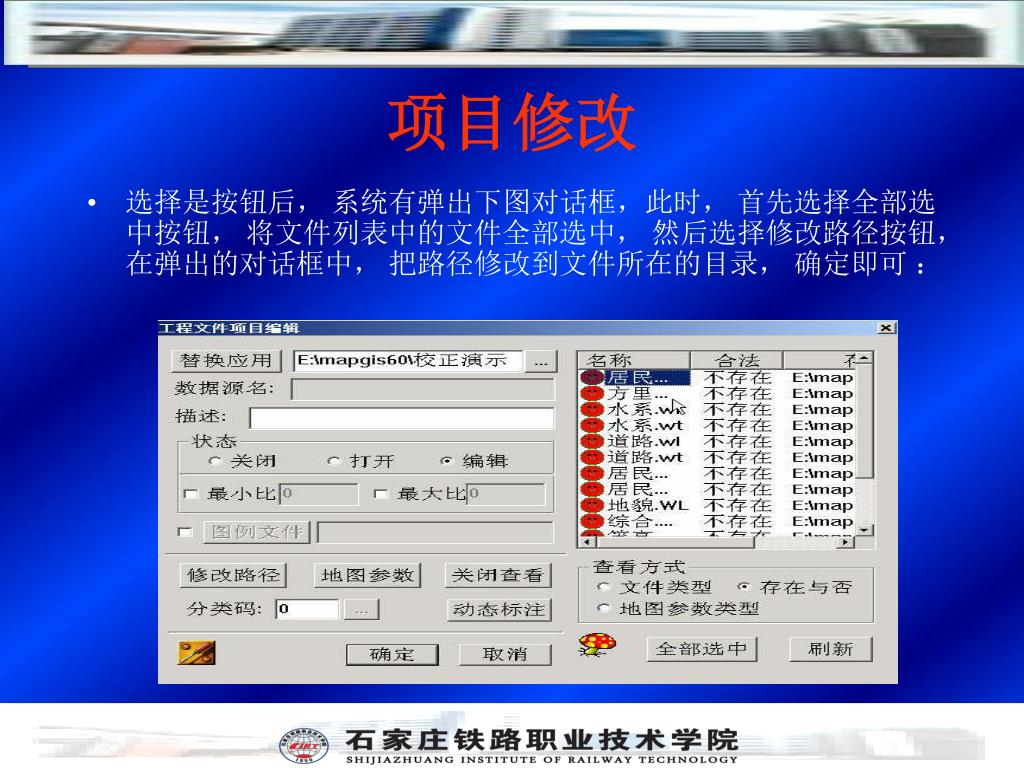

项目修改 • 选择是按钮后, 系统有弹出下图对话框,此时, 首先选择全部选中按钮, 将文件列表中的文件全部选中, 然后选择修改路径按钮, 在弹出的对话框中, 把路径修改到文件所在的目录, 确定即可 :

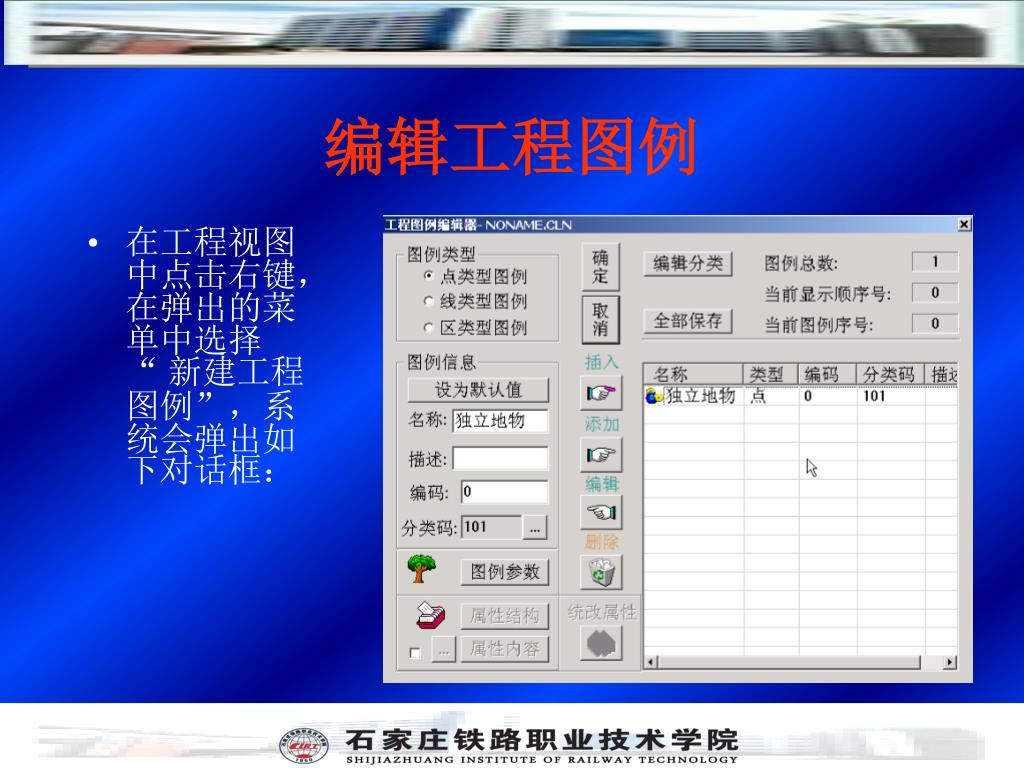

编辑工程图例 • 在工程视图中点击右键,在弹出的菜单中选择“ 新建工程图例”,系统会弹出如下对话框:

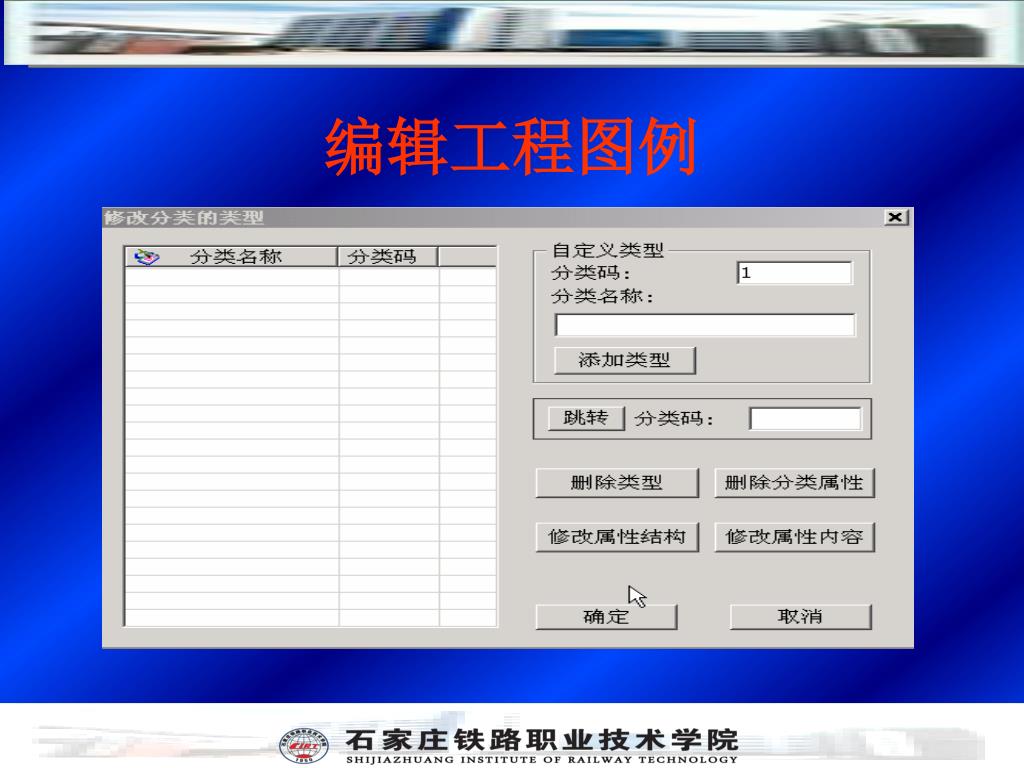

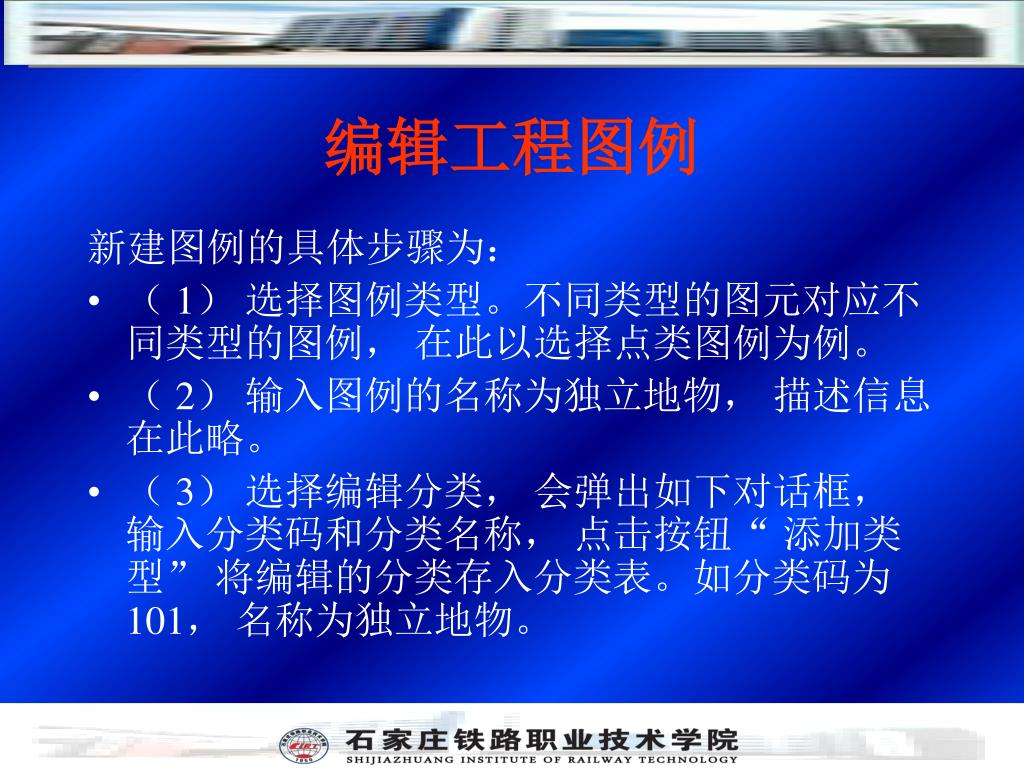

编辑工程图例 新建图例的具体步骤为: • ( 1) 选择图例类型。不同类型的图元对应不同类型的图例, 在此以选择点类图例为例。 • ( 2) 输入图例的名称为独立地物, 描述信息在此略。 • ( 3) 选择编辑分类, 会弹出如下对话框, 输入分类码和分类名称, 点击按钮“ 添加类型” 将编辑的分类存入分类表。如分类码为101, 名称为独立地物。

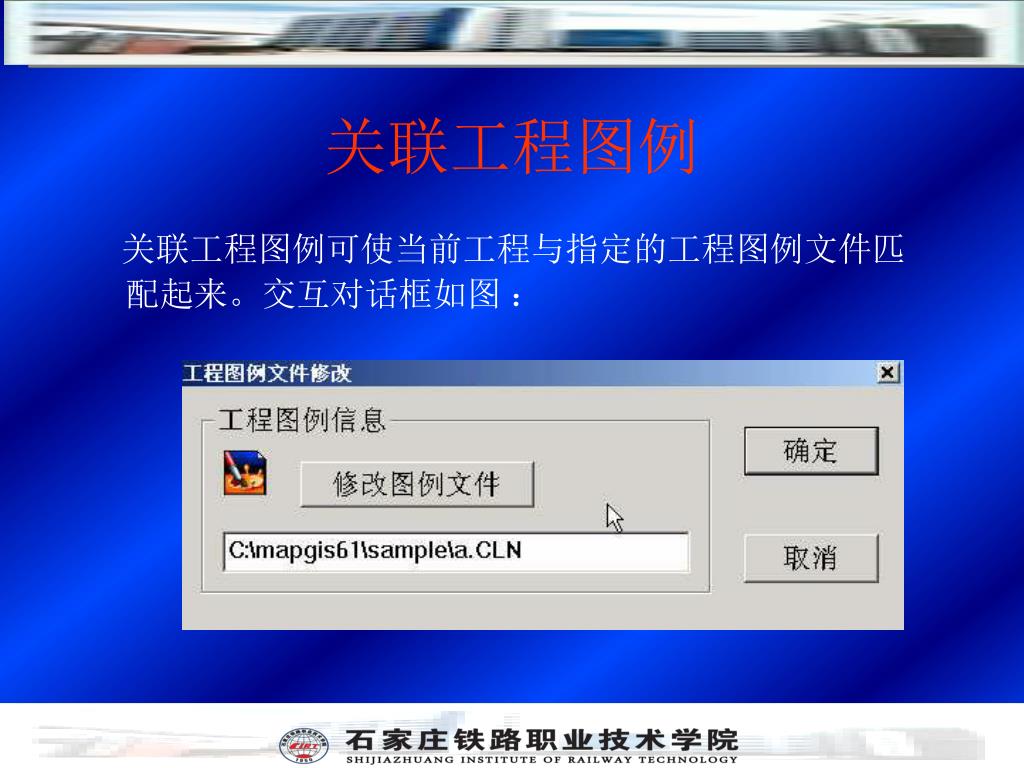

关联工程图例 关联工程图例可使当前工程与指定的工程图例文件匹配起来。交互对话框如图 :
编辑修改线类型空间数据 • 单个修改线参数 • 统改线参数 • 根据属性赋参数 • 根据参数赋属性

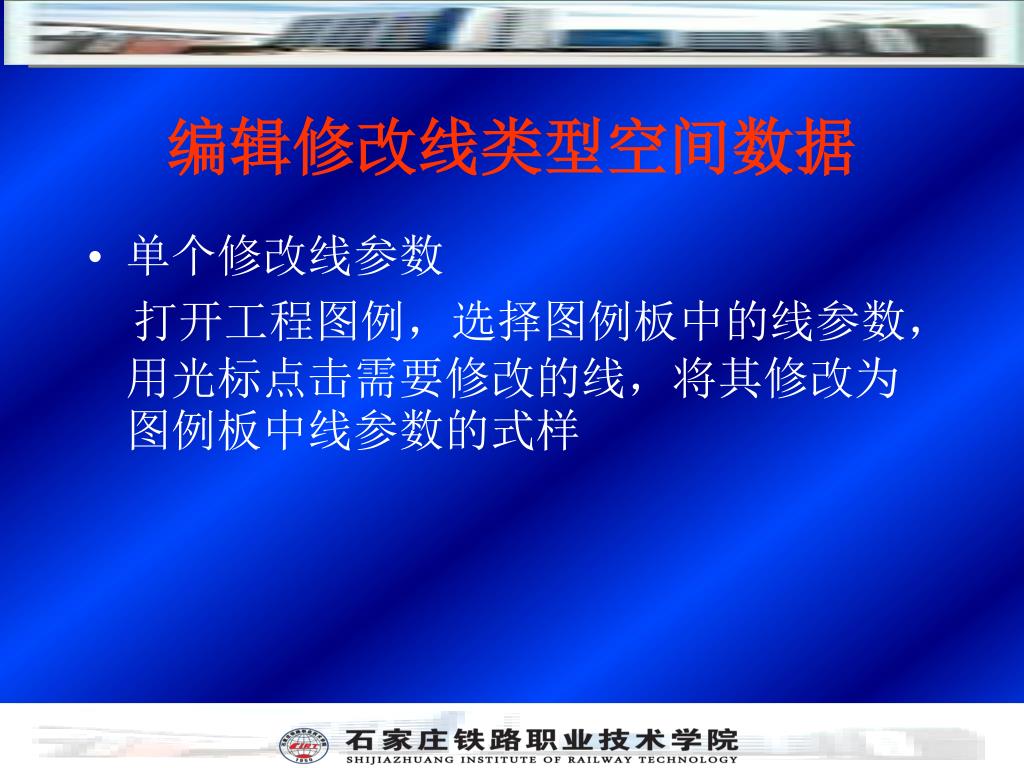

编辑修改线类型空间数据 • 单个修改线参数 打开工程图例,选择图例板中的线参数,用光标点击需要修改的线,将其修改为图例板中线参数的式样

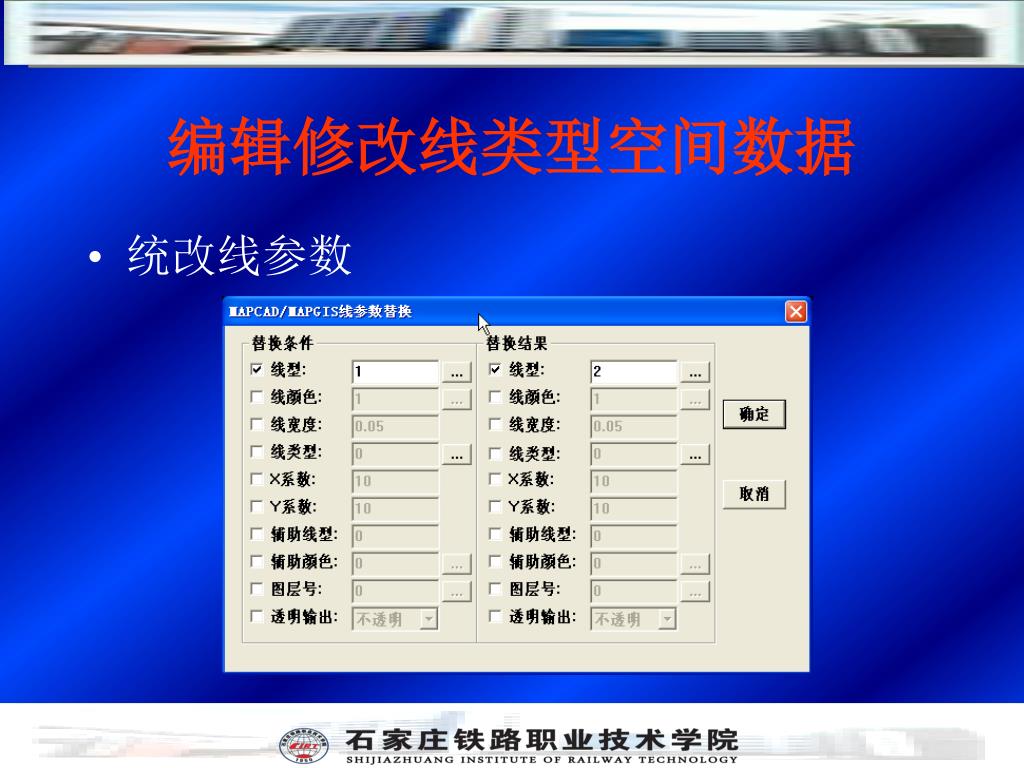

编辑修改线类型空间数据 • 统改线参数

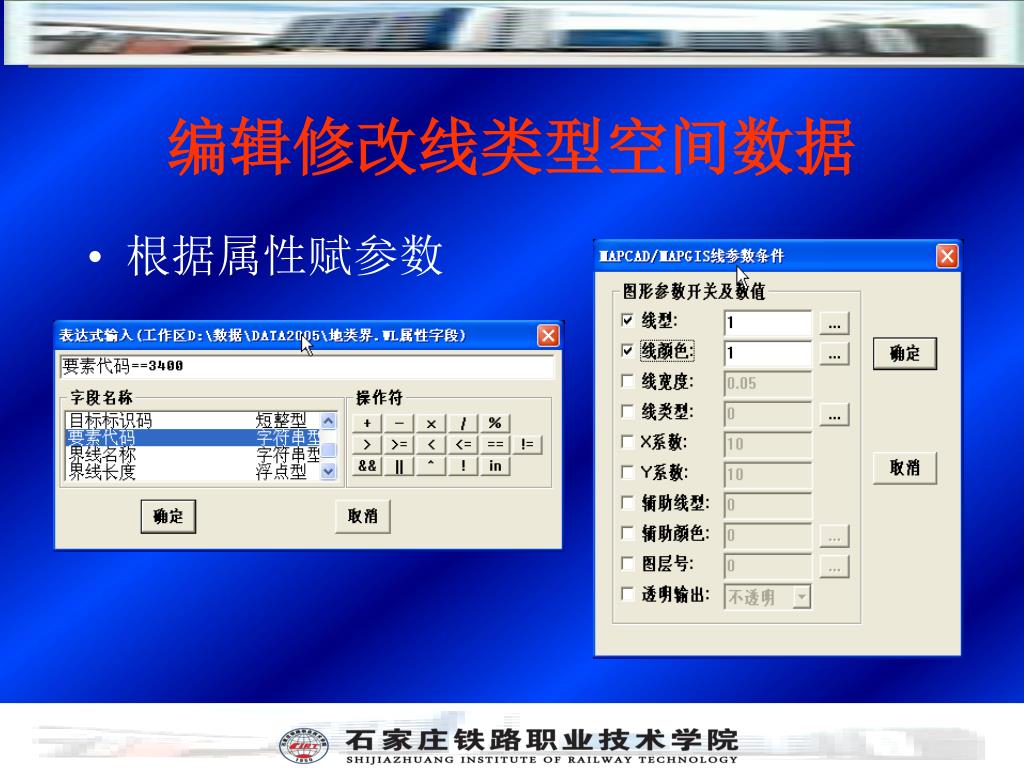

编辑修改线类型空间数据 • 根据属性赋参数

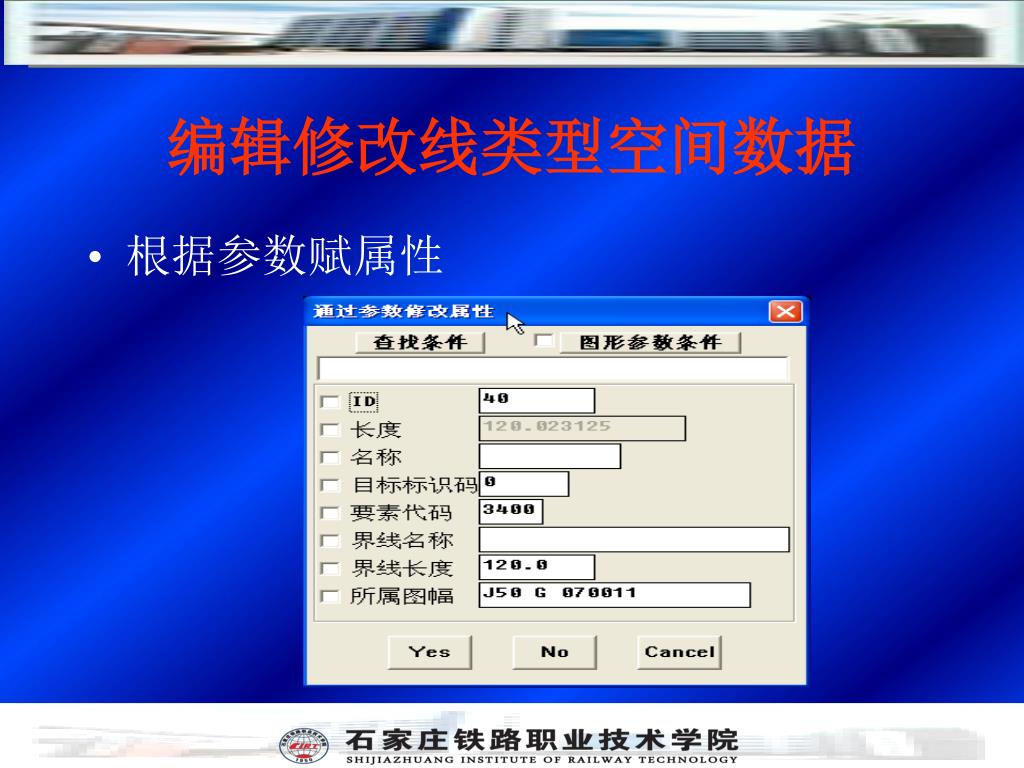

编辑修改线类型空间数据 • 根据参数赋属性

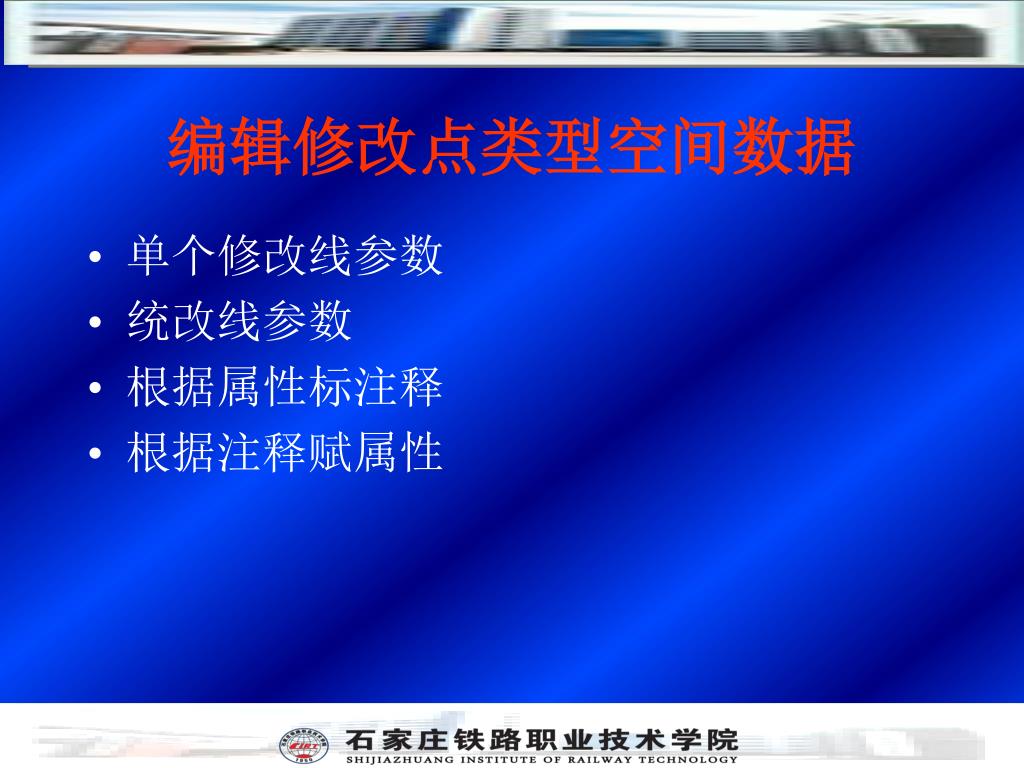

编辑修改点类型空间数据 • 单个修改线参数 • 统改线参数 • 根据属性标注释 • 根据注释赋属性

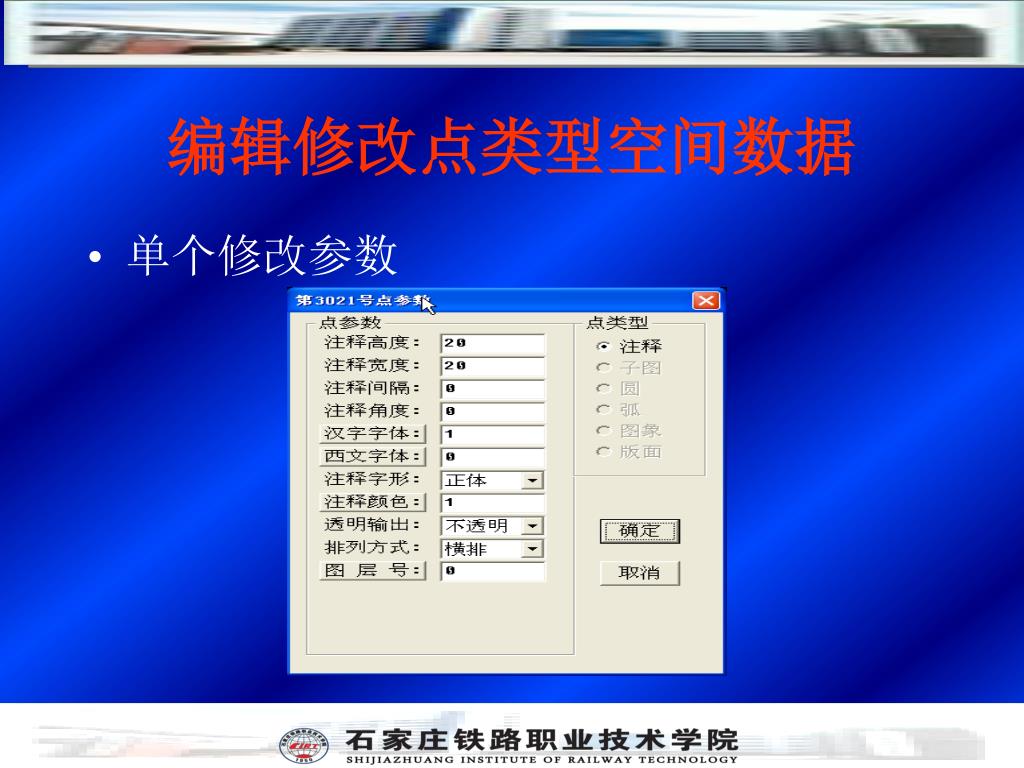

编辑修改点类型空间数据 • 单个修改参数

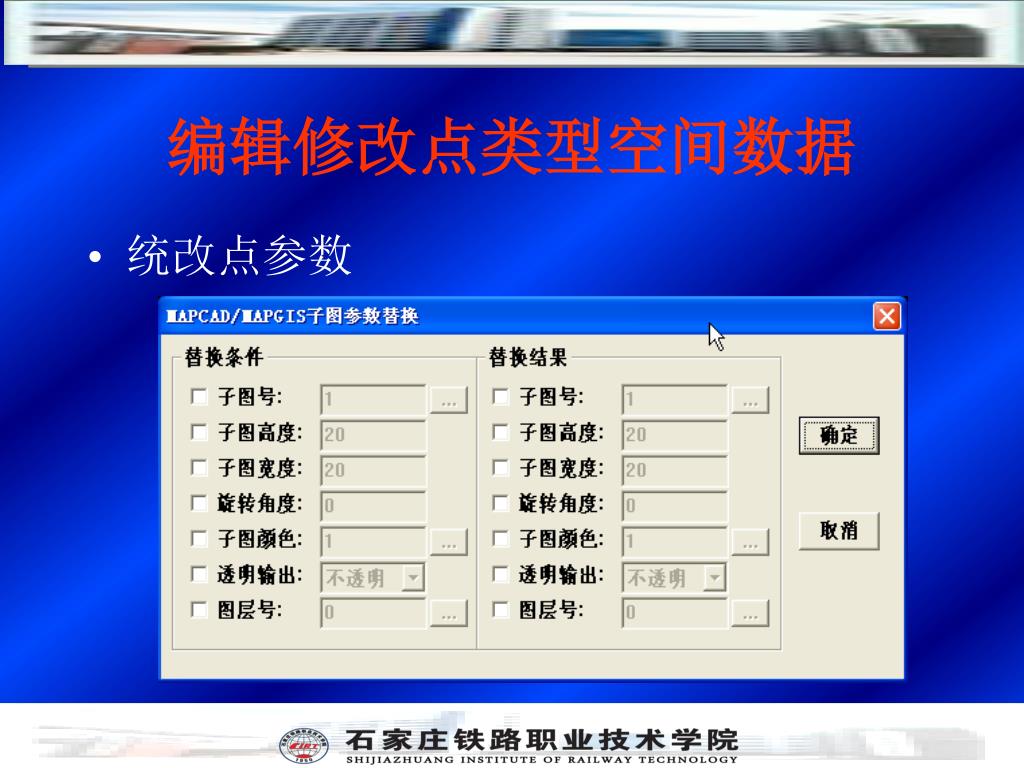

编辑修改点类型空间数据 • 统改点参数

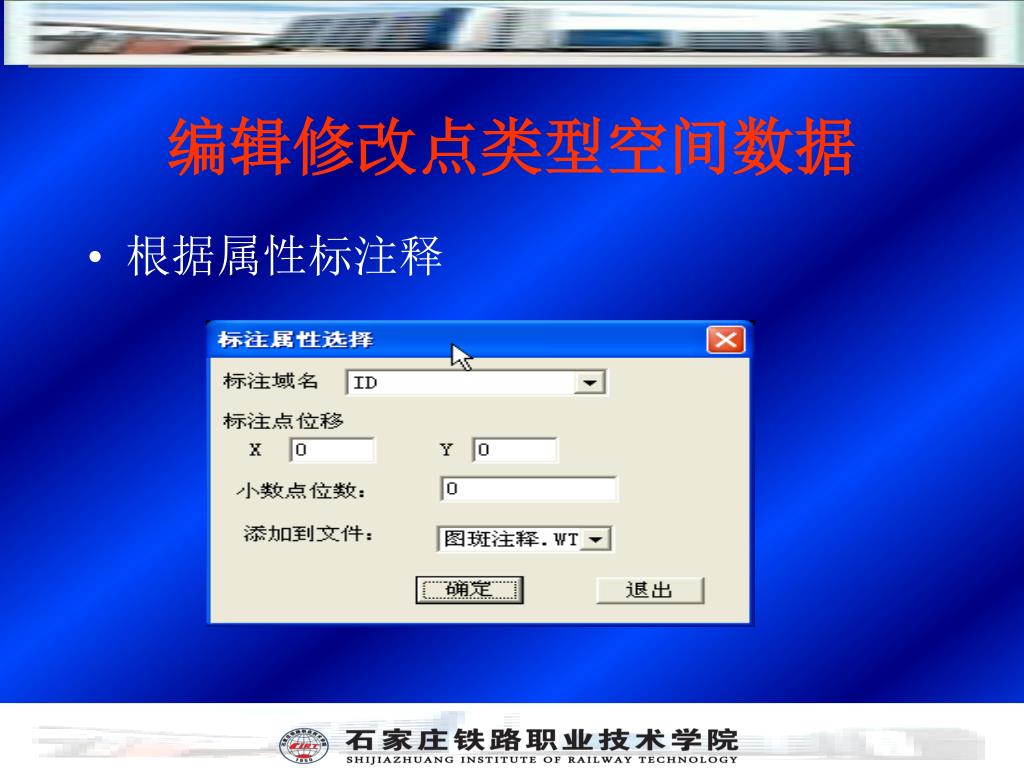

编辑修改点类型空间数据 • 根据属性标注释

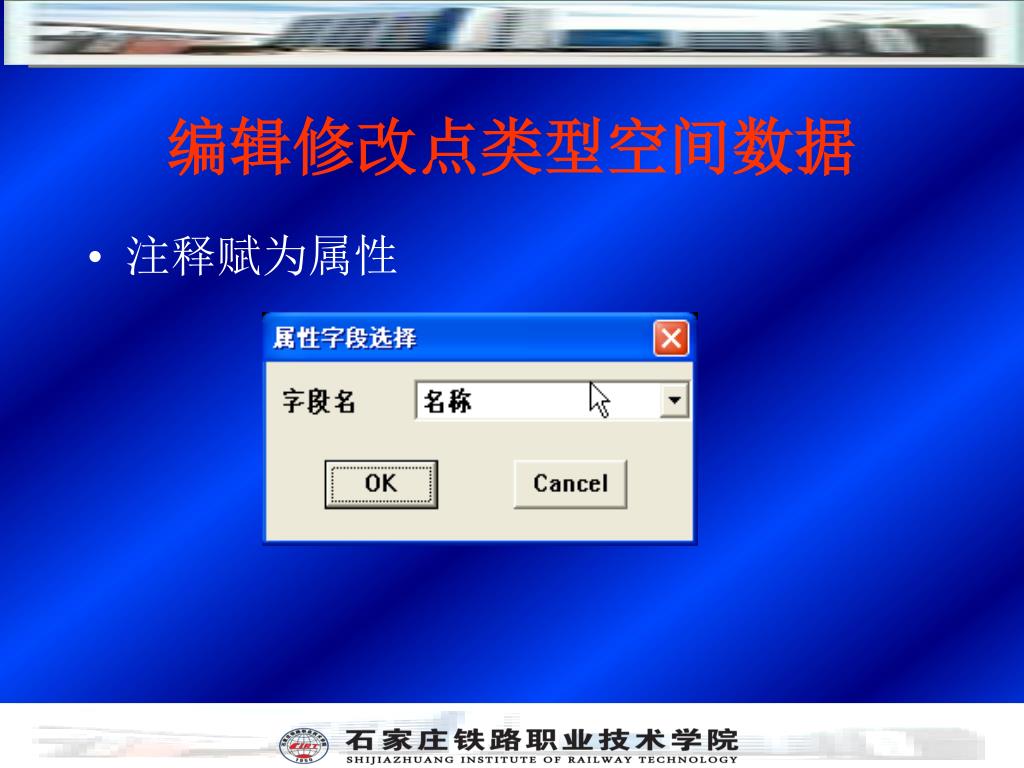

编辑修改点类型空间数据 • 注释赋为属性
