  1. 第十一章 采法概述

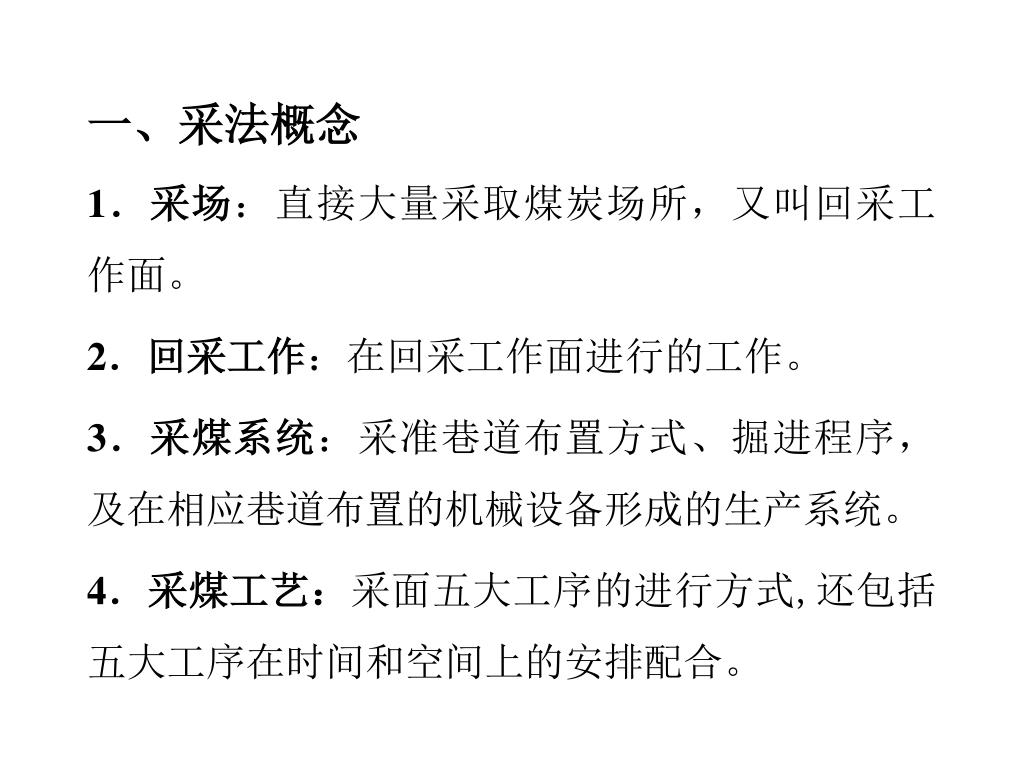

  2. 一、采法概念 1．采场：直接大量采取煤炭场所，又叫回采工作面。 2．回采工作：在回采工作面进行的工作。 3．采煤系统：采准巷道布置方式、掘进程序，及在相应巷道布置的机械设备形成的生产系统。 4．采煤工艺：采面五大工序的进行方式,还包括五大工序在时间和空间上的安排配合。

  3. 二、选择采法原则 生产安全、 经济合理、 煤炭回收率高。

  4. 三、影响采法选择因素 （一）矿山地质因素 1. 煤厚 2. 倾角 3. 层间距 4. 煤层顶底板岩性 （二）生产技术因素 （三）巷道准备速度

  5. §1 采法分类 一、壁式体系

  6. 壁式特点： 1. 工作面长可达200~300不等，一般120~180m。 2. 工作面两端至少两条巷道。 3. 出煤方向平行工作面。 4. 随面前进，有计划处理采空区。

  7. 二、柱式体系开采 特点： 1．面短 < 40m，数目多，巷道掘进率高，掘进出煤多。 2．矿压显现不明显，支护与采空区处理简单。 3．出煤方向垂直采面。 4．通风条件差。 5．采煤设备轻便，灵活。

  8. §2 单一走向长壁法回采工艺 一、炮采 1．落煤 270V手持电钻打眼、装药、填炮泥、连炮线、放炮。 炮眼布置方式

  9. 2．装煤 爆破装煤+人工装煤+机械装 3．运（移） 对炮采，唯一实现了机械化的工序 4．支 5．处 回柱放顶－全部垮落法。

  10. 二、普采 1．落－采煤机 一般单滚筒MLQ1—80、DY—100型、双滚筒170。 2．装：采煤机 3．运：刮板输送机 4．支：普采：摩擦金属支柱+顶梁 高普：单体+顶梁 5．处 全部垮落法

  11. 三、割煤方式 1．单向割煤 2．双向割煤往返一刀

  12. 3．双向割煤往返两刀（穿梭式）

  13. §3 回采工作面支护与采空区处理 一、回采工作面矿压的概念 1．矿山压力（地压）：由于在地下煤岩中进行采掘活动而在井巷、硐室及回采面周围。煤、岩体中和其他支护物上引起的力，简称为矿压。也叫岩压。

  14. 2．矿压显现：由于矿山压力作用，而在围岩煤体和各种人工支撑物产生的种种力学现象。 3．矿压控制：人为地调节、改变和利用矿山压力作用的各种措施。

  15. 二、采场支护

  16. 1．单体液压支柱

  17. 2．摩擦支柱

  18. 3．采面支架布置方式： 1）带帽点柱 2）棚子

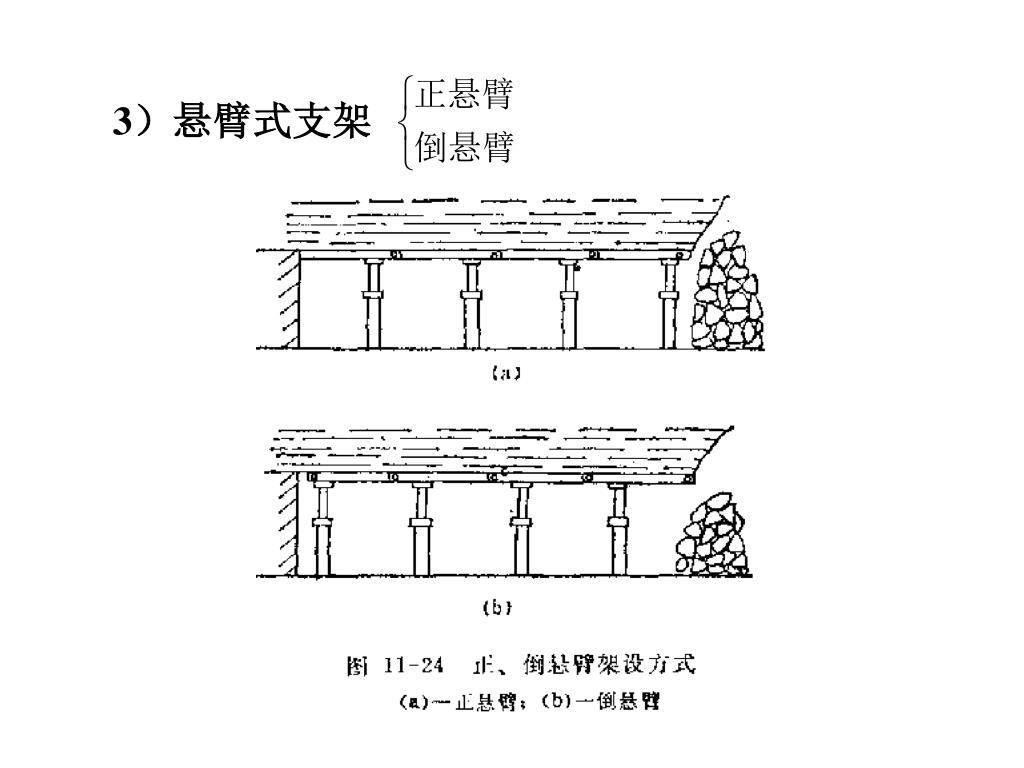

  19. 3）悬臂式支架

  20. 三、采空区处理 （一）几个概念： 1．伪顶：直接顶之上，随落煤同时落，0.3－0.5m以下，一般碳质泥岩。 2．直接顶：煤层（伪顶）之上，随回柱放顶而垮落，多为砂页岩、页岩。 3．老顶：直接顶或直位于煤层上，不随回柱而垮，要悬很大面积才垮的坚硬岩层。多为砂岩，石灰岩，砾岩。

  21. （二）采空区处理方法分类

  22. 1．煤柱支撑法（刀柱法） 适于极坚硬顶板。 缺点： 1．损失大，煤柱回收困难，对下部煤层影响。 2．搬家次数多（多开切眼）。 3．巷道掘进量大。

  23. 2．缓慢下沉法 当顶板韧性大，易弯曲而不破碎时，顶板、底板接触。

  24. 3．采空区充填法

  25. 4．全部垮落法

  26. 概念： 1. 老顶初次来压 2.老顶周期来压 3. 初次垮落步距：20－30m，大时70－80m。 4.周期垮落步距：为初次的1/3－1/4。 5.放顶步距： 6.最大控顶距：放顶步距+回采空间。 7.最小控顶距：

  27. 四、缓斜煤层工作面顶板分类 1980年原煤炭部颁布了《缓倾斜煤层工作面顶板分类方案》将直接顶分四类，老顶分四类， 分类方案按： 直接顶下位岩层强度指标D； 直接顶厚与采高的比值N； 老顶初次来压步距L。

  28. §4 综合机械化采煤 一、主要工序： 落、装、运、支、处，全部实行机械化连续作业

  29. 二、生产工艺过程

  30. 三、液压支架 1.支撑式

  31. 2.掩护式

  32. 3.支撑掩护式

  33. 4、移架方式 5、支架选择 支架高度 工作阻力

  34. §5 回采工作面循环工作组织 一、概念 1．循环：完成落煤、装、运、支、处全部工序过程。 2．循环方式：一昼夜完成循环次数。

  35. 3．正规循环作业：配备一定工种、定员，在规定时间完成既定工作量，并周而复始地进行回采工作的作业方法。3．正规循环作业：配备一定工种、定员，在规定时间完成既定工作量，并周而复始地进行回采工作的作业方法。 （1）循环图表 （2）劳动组织图表

  36. 二、工作面作业形式 一昼夜内采面中采煤与准备工作在时间上配合关系 （1）两采一准或边采边准 （2）两班半采煤、半班准备 （3）三班采煤、一班准备 （4）四班交叉作业

  37. 三、采煤机进刀方式 （一）单滚筒采煤机进刀方式 （1）直接推入 （2）∞字形割煤进刀

  38. （3）斜切进刀 ａ、割三角煤进刀 ｂ、留三角煤进刀

  39. （二）双滚筒采煤进刀方式 1．直接推入法进刀 与单滚筒一样，需开切口 2．工作面端部斜切进刀 　　 割三角煤 留三角煤

  40. 3．中部斜切进刀 4．滚筒钻入法进刀

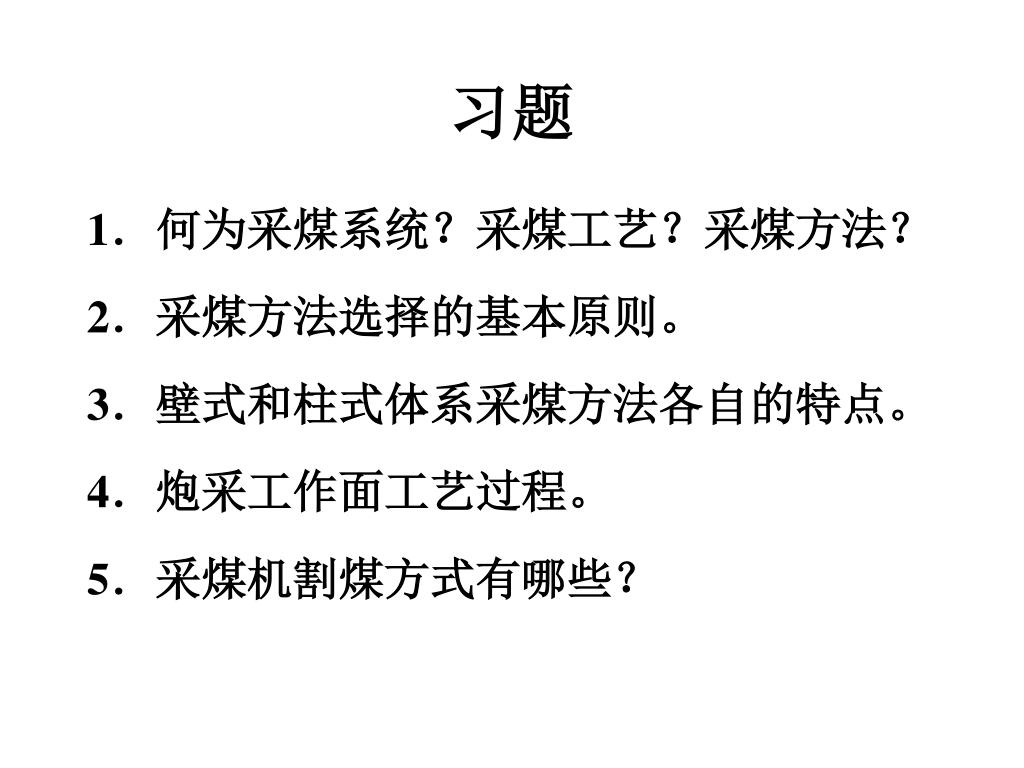

  41. 习题 1．何为采煤系统？采煤工艺？采煤方法？ 2．采煤方法选择的基本原则。 3．壁式和柱式体系采煤方法各自的特点。 4．炮采工作面工艺过程。 5．采煤机割煤方式有哪些？

  42. 6．普采工作面悬臂支架沿走向和沿工作面全长布置方式。6．普采工作面悬臂支架沿走向和沿工作面全长布置方式。 7．采空区处理方式有哪些？ 8．综采两种工艺方式及各自适用条件。 9．何为采煤工作面的正规循环作业？ 10．何为最大、最小控顶距及放煤步距？ 11．何为老顶初次来压和周期来压？
