Presentation Transcript


  1. SASIL Zastosowanielistwowego rozłącznika z bezpiecznikami SASIL w rozdzielnicach niskiego napięcia

  2. Zastosowanielistwowego rozłącznika z bezpiecznikami SASIL w rozdzielnicach nn • Wymagania dla nowoczesnych rozdzielnic niskonapięciowych • Rozłączniki z bezpiecznikami typu SASIL- definicja - zastosowanie - dane techniczne - zalety montażu- budowa urządzenia- bezpieczeństwo obsługi - warianty rozwiązań rozłączników listwowych- osprzęt do rozłącznika SASIL - osprzęt dla systemu SASIL- systemy zabudowy

  3. Wymagania wobec nowoczesnych urządzeń rozdzielczych niskiego napięcia • Mniejsza powierzchnia zabudowy- ściślejsza zabudowa -mniejsze aparaty • Łatwe projektowanie- modułowy system zabudowy- standaryzacja poszczególnych elementów • Prosty montaż- modułowy system rozbudowy urządzeń rozdzielczych i zabudowywania komponentów - standaryzacja poszczególnych elementów- zabudowa i rozbudowa dziękizastosowaniu modułów szufladowych i techniki wtykowej- łatwość rozbudowy (wyłącznik+podstawa+przekładnik+miernik+ zestyk pomocniczy+ okablowanie)

  4. Wymagania wobec nowoczesnych urządzeń rozdzielczych niskiego napięcia • Wysokadyspozycyjność - niskie prawdopodobieństwo wystąpienia zakłóceń- oszczędna czasowo zabudowa i rozbudowa dziękizastosowaniu modułów szufladowych i techniki wtykowej - podział na segmenty funkcyjne, co umożliwia pracę pod napięciem • Wysokie bezpieczeństwo obsługi - wysoki stopień ochrony (też wewnątrz pola)- znaczna wytrzymałość zwarciowa- dobra zdolność wyłączeniowa poszczególnych komponentów

  5. Wymagania wobec nowoczesnych urządzeń rozdzielczych niskiego napięcia • Konstrukcja o niskich stratach mocy- główna szyna zbiorcza/szyna rozdzielcza pola- bezpośrednie podanie napięcia na aparaty przez szynę zbiorcząbez dodatkowego adaptera- zdecentralizowana forma montowania urządzeń w rozdzielnicy - zabudowa urządzeń o niskich stratach mocy • Zdolność przesyłu danych- elementy zabudowy ze zdalnym przesyłem sygnałów- elementy zabudowy przystosowane do zdalnego sterowania- systemy pomiaru wartości- systemy zarządzania energią- zintegrowane sterowanie

  6. Przykład rozdzielnicy nn z rozłącznikami SASIL Rozdzielnica firmy BARTEC

  7. Przykład rozdzielnicy nn z rozłącznikami SASIL Rozdzielnica firmy MOELLER ELECTRIC: MODAN 2000

  8. Przykład rozdzielnicy nn z rozłącznikami SASIL Rozdzielnica firmy MOELLER ELECTRIC: MODAN 6000

  9. Przykład rozdzielnicy nn z rozłącznikami SASIL Firma SPS-Berlin, typ rozdzielnicy: Ferro-Line

  10. Przykład rozdzielnicy nn z rozłącznikami SASIL • Znamionowy prąd ciągły Izn = 3200 A • Prąd zwarciowy 1s Icw = 105 kA • Prąd zwarciowy szczytowy Ipk = 231 kA • Prąd ciągły szyn odgałęźnych Izn1 = 2500 A • Prądy zwarcia Icw/Ipk = 78,5/198 kA • Prąd ciągły szyn odgałęźnych Izn1 = 2000 A • Prądy zwarcia Icw/Ipk = 65/156 kA Firma Hulanicki & Bednarek - RNWBH’01-3200

  11. Cechy rozłączników SASIL • zabudowa modułowa • prosty montaż • wysoki stopień bezpieczeństwo obsługi • dobra ochrona przed przypadkowym dotknięciem • wysoka wytrzymałość zwarciowa i zdolność wyłączeniowa

  12. Cechy rozłączników SASIL • zintegrowana zabudowa osprzętu pomocniczego • możliwość zdalnego sterowania • możliwośćprzesyłania danych • wysokie dopuszczalne współczynniki obciążeń

  13. SASIL MODUŁ LISTWOWEGO ROZŁĄCZNIKA Z BEZPIECZNIKAMI (SCHALTER-SICHERUNGSEINHEIT IN LEISTENBAUFORM)

  14. SASILDefinicja • Rozłącznikobciążenia z bezpiecznikami • Przepisy kontrolne i dotyczące budowy • IEC 947-3 • DIN/EN 60 947-3 • VDE 0660/T107 • Symbol:

  15. SASIL - Zastosowanie • zabudowa w kombinacjach urządzeń rozdzielczych posiadających pełne lub częściowe badanie typu wg. norm: EC 60439-1, DIN/EN 60439-1 lub VDE0660/T500 • w rozdzielnicach głównych i podrozdzielnicach • do ochrony kabli i przewodów • do zabezpieczania pojedynczych silników

  16. SASILObszary zastosowania • Budynki • budynki publiczne • porty lotnicze • banki, hotele, firmy ubezpieczeniowe • hale targowe i widowiskowe • wieżowce biurowe • szpitale

  17. SASILObszary zastosowania • Przemysł • przemysł chemiczny • przemysłmotoryzacyjny • elektrownie (na własne potrzeby) • inne zakłady

  18. SASIL - obszary zastosowania • Przemysł motoryzacyjny • Zakłady firmy Ford w Kolonii • Zakłady firmy Volkswagen • w Wolfsburgu • Zakłady Audi w Ingolstadt • Zakłady firmy Volkswagen • w Portugalii • Zakłady Daimler Chrysler AG • w Sztutgarcie • Fabryka Silników Toyota • w Wałbrzychu • Fabryka Szyb Samochodowych • Saint Gobain Sekurit w Dąbrowie Górniczej • Przemysł chemiczny • i farmaceutyczny • Zakłady firmy Böhringer • w Ingelheim • Zakłady firmy Bayer w Leverkusen • Zakłady firmy Höchst we Frankfurcie • Zakłady firmy Wacker-Chemie • w Burghausen • Petrochemia firmy DEA • w Hamburgu • Petrochemia Leuna w Merseburgu • Hale targowe • Hanower • Frankfurt nad Menem • Monachium • Lipsk • Budynki • Münchener Rückversicherung • w Monachium • Budynek firmy Allianz • we Frankfurcie • Centrum Sony w Berlinie • Hala widowiskowa • „Jahrhunderthalle“ • dla 3 tysięcy widzów • we Frankfurcie nad Menem • Instytut Maxa Plancka • w Göttingen • Hotel KASPROWY w Zakopanem • Stacja telewizyjna Pro7 • w Monachium • Muzeum Narodowe w Berlinie • Kasyno Holland w Eindhoven • Stacja radiowa NDR w Hamburgu • Elektrownie • Boxberg i Zschopau w Saksonii • Donaukraftwerk w Jochenstein • Elektrownia w Genewie • Przemysł • Zakłady Mannesmanna w Duisburgu • Browar Brau und Brunnen • w Dortmundzie • Zakłady tytoniowe Reemtsma • w Berlinie • Stocznia firmy Mayer w Pepenburgu • Kopalnia Węgla Brunatnego • w Bełchatowie • Fabryka Mebli Metalowych C+P • w Legnicy • Fabryka opakowań WAPCO we • Wrocławiu

  19. SASILZdolnośćłączeniowa/ Kategorie użytkowezgodnie z DIN EN 60 947-3

  20. SASILZabudowa modułowa • Wszyskie rozłączniki listwowe mają jednakową szerokość i głębokość zabudowy • Profile montażowe winny mieć otwory co 25mm • Wysokość DIN wlk. 00/160A 50mm • Wysokość DIN wlk. 1/250A 75mm • Wysokość DIN wlk. 2/400A 150mm • Wysokość DIN wlk. 3/630A 150mm

  21. SASILZalety montażu • Moduły szufladowe • Bezpośredni zestyk zszyną pola bez konieczności adaptacji • Pewne wsunięcie i zestyk dzięki prowadnicom listwowym • Technika wtykowado okablowania sterowniczego • Frontowe mocowanierozłączników SASIL

  22. SASILBezpieczeństwo obsługi • Rozłączanie niezależne od obsługidzięki mechanizmowi sprężynowemu • Wysoka odporność zwarciowaizdolnośćłączeniowadzięki systemowi podwójnego rozłączania • Podczas wymiany bezpieczników rozłącznik nie znajduje się pod napięciem dzięki systemowi podwójnego rozłączania • Możliwość obsługi przez osoby bez przeszkolonia

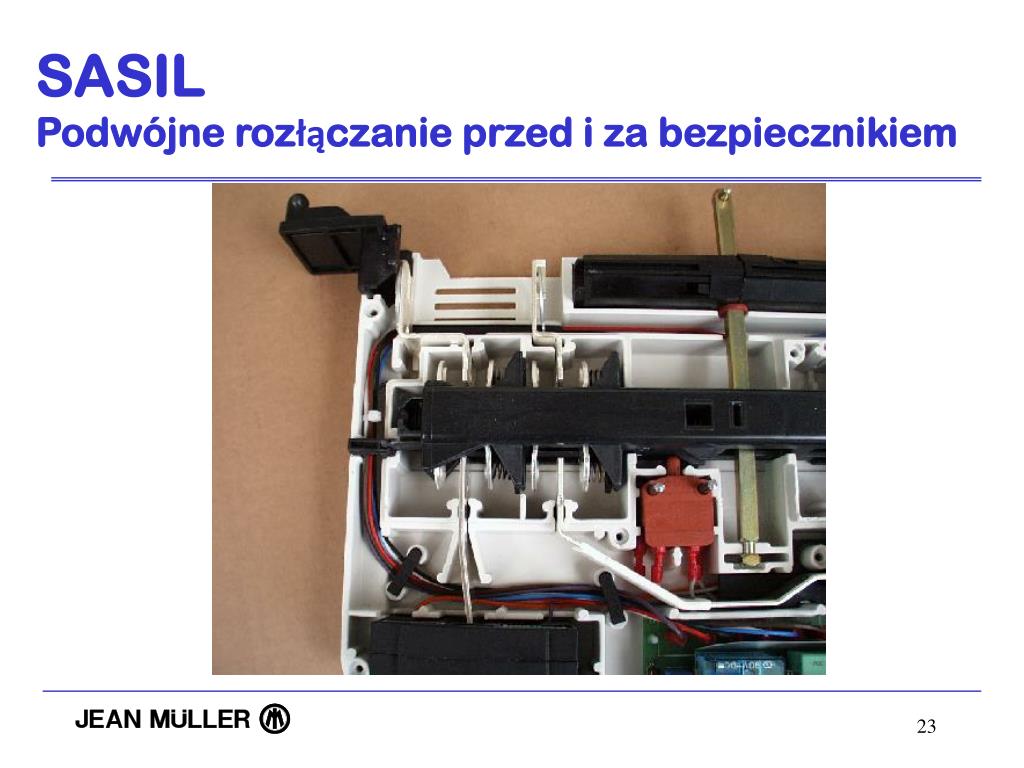

  23. SASILPodwójne rozłączanie przed i za bezpiecznikiem

  24. SASILOchrona przed przypadkowym dotykiem • Stopień ochrony IP 40 frontowo w stanie zabudowanym • Stopień ochrony IP 20 przy otwartej pokrywie rozłącznika • Z końcówką kablową IP 20 dla pola przyłączy kablowych

  25. SASILOchrona przed przypadkowym dotykiem • Z osłoną szyn zbiorczych IP 20 między strefą aparatów i szyn rozdzielczych pola • Podczas wymiany bezpieczników rozłącznik nie znajduje się pod napięciem dzięki systemowi podwójnego rozłączania

  26. SASILObciążalność prądowa • Wysokie dopuszczalne wartości prądów dzięki optymalnej wentylacji przy zabudowie poziomej • Wysokie dopuszczalne współczynniki obciążeń:- 0,9 przy 2 i 3 listwach- 0,8 przy 4 i 5 listwach- 0,75 przy 6 i 7 listwach- 0,7przy 8 i 9 listwach- 0,65 przy 10-12 listwach- 0,6 przy więcej niż 12 listwach

  27. SASILWarianty wykonania SASIL dla wkładek bezpiecznikowych NH • Listwy odpływowe wlk. 00-50wlk. 1wlk. 2wlk. 3 - z napędem ręcznym lub silnikowym • Listwy sprzęgłowewlk. 3 - z napędem ręcznym lub silnikowym

  28. SASILSposób zabudowy listwy sprzęgłowej SASIL jako modułu rozdzielczego szyn zbiorczych

  29. SASIL zezdalną obsługą • SASIL-MOT • Zdalna obsługa napędu silnikowego • Zintegrowana kontrolastanu bezpieczników • Sterowanie silnikowe: • Sygnał zewnętrzny:DC24V sygnał ciągłylub impulsowy >300ms • Sterowaniu procesami przez moduł sterowniczy PL-Master

  30. SASILosprzęt pomocniczy • Przekładniki prądowe- Klasa 1/0,5- N/1A i N/5A- zakres pomiaru 50A-600A • Amperomierz - amperomierzbimetalowy lub elektromagnetyczny • Wskaźnik położenia styków • Elektroniczna kontrola bezpieczników • Czujnik wartości wskazańdlaPLMaster

  31. SASILBudowa wewnętrzna z osprzętem pomocniczym

  32. SASILOsprzęt systemowy - profil montażowy - wspornik szyn zbiorczych - element rozdzielający szyny - osłona szyn zbiorczych- osłona kabla- blokada mechanizmu załączania - listwa zaciskowa - osłona pola pustego- uchwyt do wyjmowania listwy- prowadnica listwy

  33. SASIL - System zabudowy aparatów • System montażu różnych aparatów elektrycznych techniką zabudowy szufladowej i nadbudowy • Możliwa zabudowa SASIL w systemach szaf rozdzielczych o odstępie szyn zbiorczych 185mm.

  34. SASIL- System zabudowy aparatów - płyta montażowa- moduł do zabudowy aparatów- drzwi- moduł zasilający- osłona obszaru przyłącza - płyty kołnierzowe- przyłącze zasilające 100A- przyłącze zasilające 630A

  35. SASILSystem zabudowy aparatów – sposób zasilania

  36. SASILSystem zabudowy aparatów - montaż
