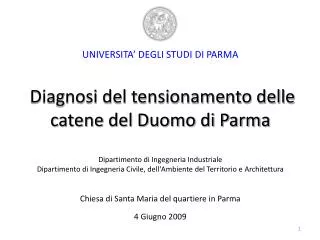

  1. UNIVERSITA’ DEGLI STUDI DI PARMADiagnosi del tensionamento delle catene del Duomo di ParmaDipartimento di Ingegneria IndustrialeDipartimento di Ingegneria Civile, dell'Ambiente del Territorio e Architettura Chiesa di Santa Maria del quartiere in Parma4 Giugno 2009 1

  2. Le catene come elementi di sostegno CATENE INTRADOSSALI • Elementi strutturali di rinforzo; • in acciaio, elevato rapporto lungh/largh, sezione rettangolare o tonda; • tecnica per il contenimento della spinta FC degli archi; • è prudente non fare lavorare l’acciaio oltre i 100N/mm2. Parma – 4 Giugno 2009

  3. Le catene nel Duomo di Parma • Sono 6, a sostegno della volta centrale (tondo diam. 40mm) • sostituite tutte negli anni ’50 in seguito alla rottura delle originali. Parma – 4 Giugno 2009 3

  4. Diagnosi non distruttiva del tensionamento INDISPENSABILI • Non-invasività, tecnica ND; • Velocità, praticità, accuratezza. Parma – 4 Giugno 2009 4

  5. Posizionamento piattaforma in Duomo Parma – 4 Giugno 2009

  6. Parma – 4 Giugno 2009 6

  7. Analisi dei primi 6 modi di vibrare • METODOLOGIA • vibrazione forzata delle catene attraverso la battitura manuale con un martelletto strumentato; • acquisizione del segnale di un accelerometro; • ricostruzione del comportamento dinamico della catena (FRF). Parma – 4 Giugno 2009 7

  8. Modellazione numerica delle catene Algoritmo di ottimizzazione Parma – 4 Giugno 2009 8

  9. Risultati • Le catene della navata centrale del Duomo risultano sovrastressate, la maggior parte sopra il limite di snervamento del materiale; • attualmente hanno scarsa efficacia strutturale. 9
