  1. Твистер и UGS Москва 11 апреля 2010

  2. Что такое …….

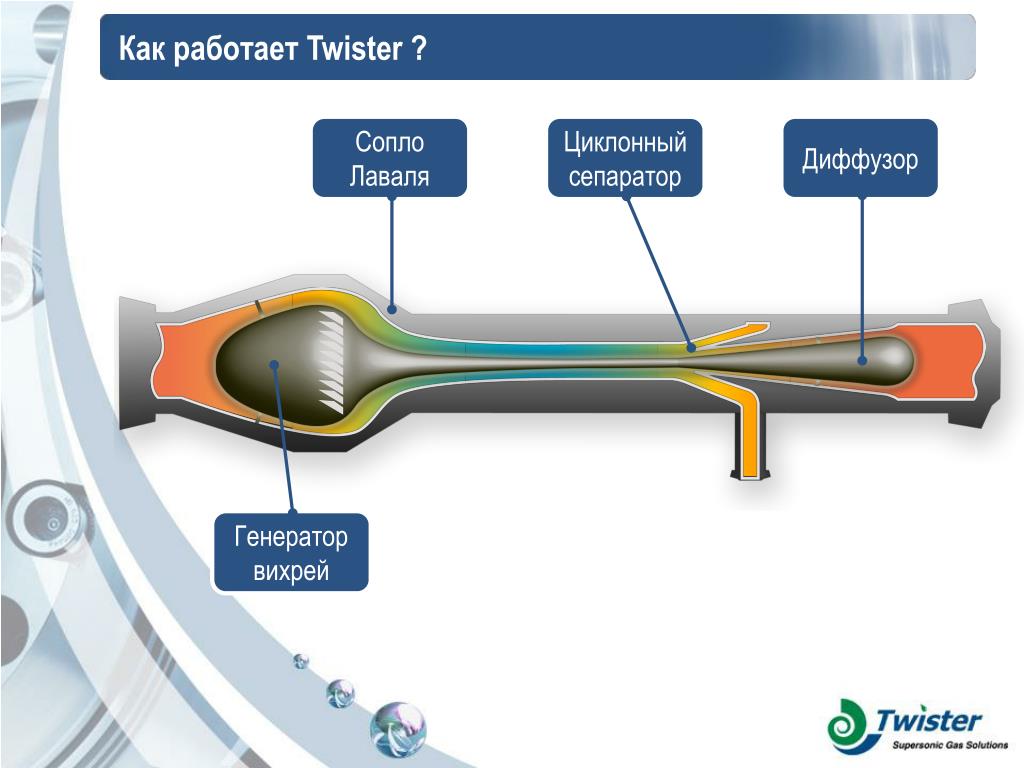

  3. Сопло Лаваля Циклонный сепаратор Диффузор Генератор вихрей Как работает Twister ?

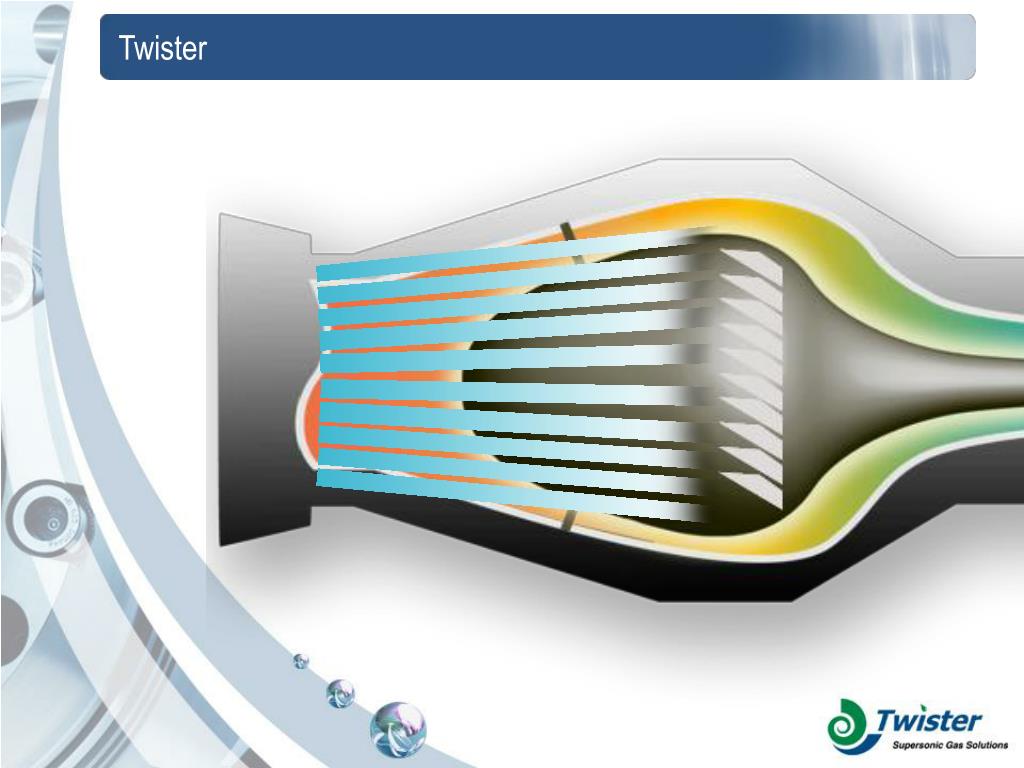

  4. Twister

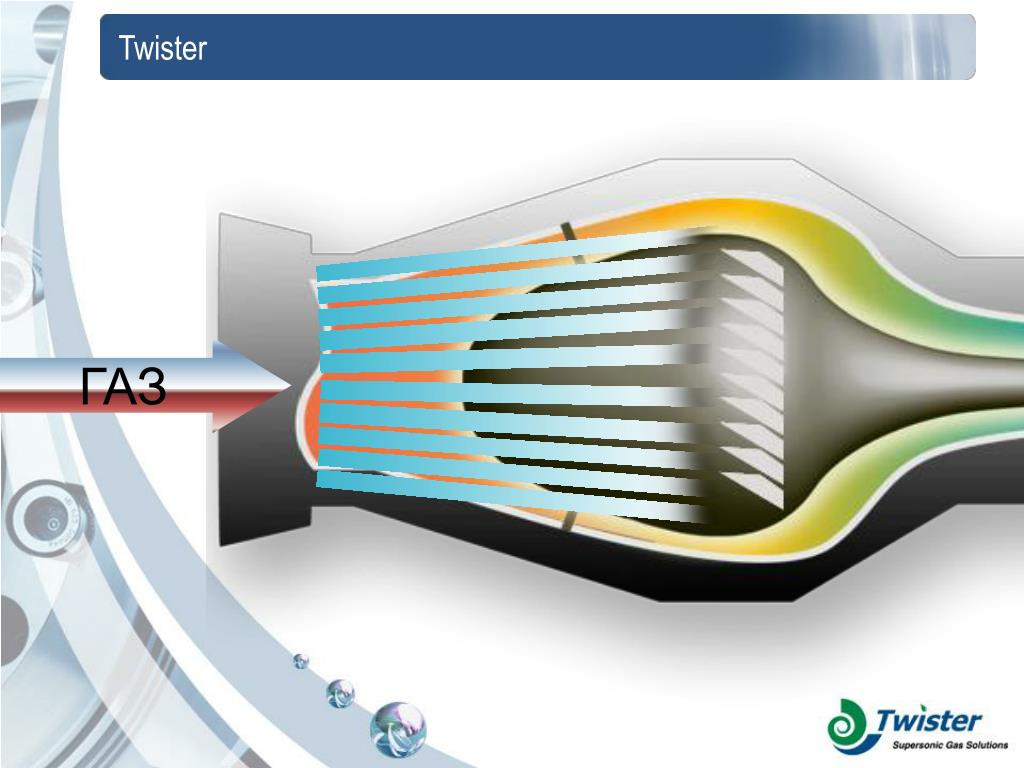

  5. Twister ГАЗ

  6. Twister

  7. Twister Падение температуры более 50°С Over 50°C Temperature Drop 500,000g, >Mach 1 Число Маха:Mа > 1

  8. Twister

  9. Twister Supersonic Separator Очищенный газ Liquids & Slip Gas Жидкости и попутный газ

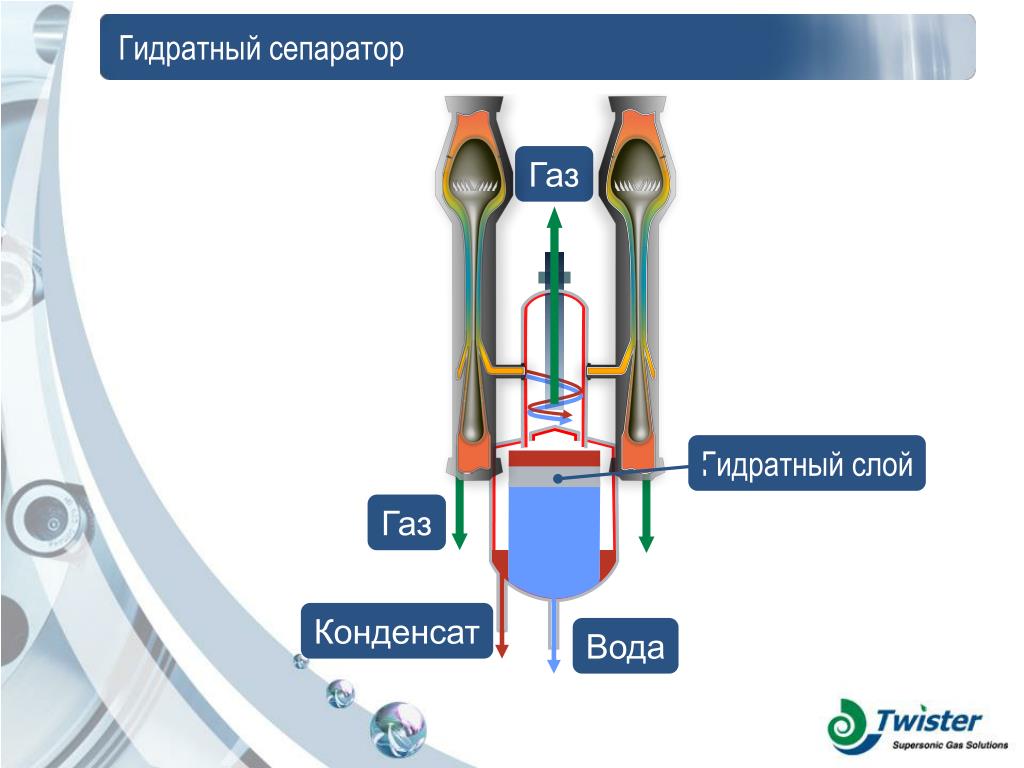

  10. Гидратный сепаратор Газ Гидратный слой Газ Конденсат Вода

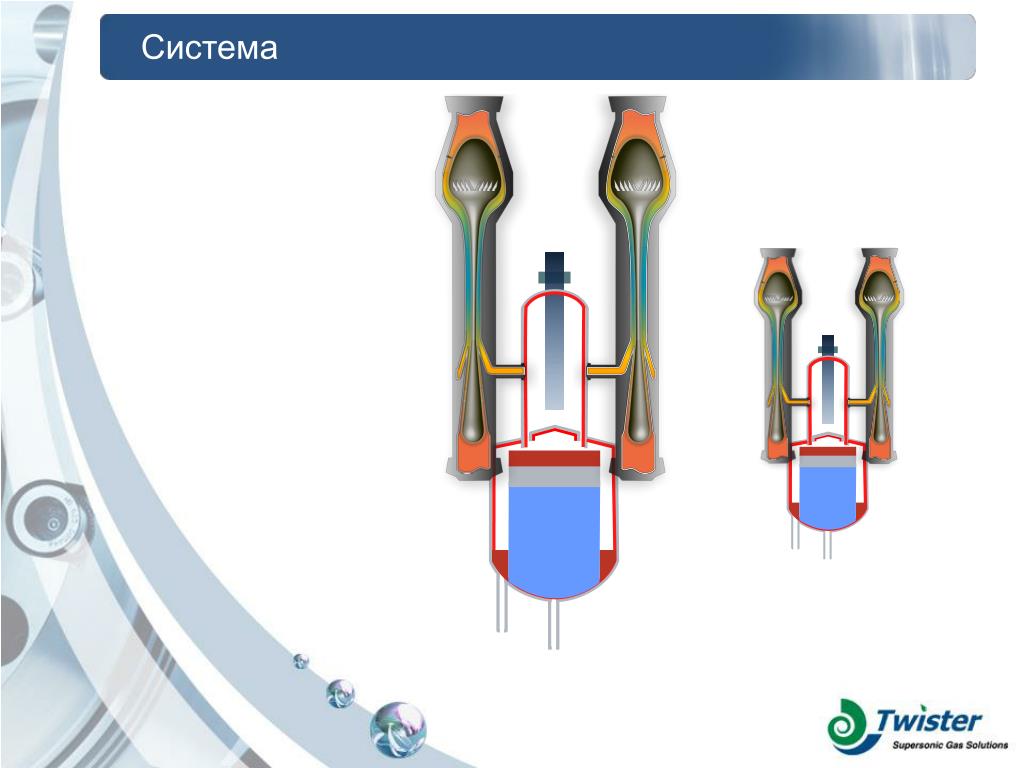

  11. Система

  12. Система Твистер Входной сепаратор Газо-газовый теплообменник Холодильник Свободные жидкости Извлеченные жидкости

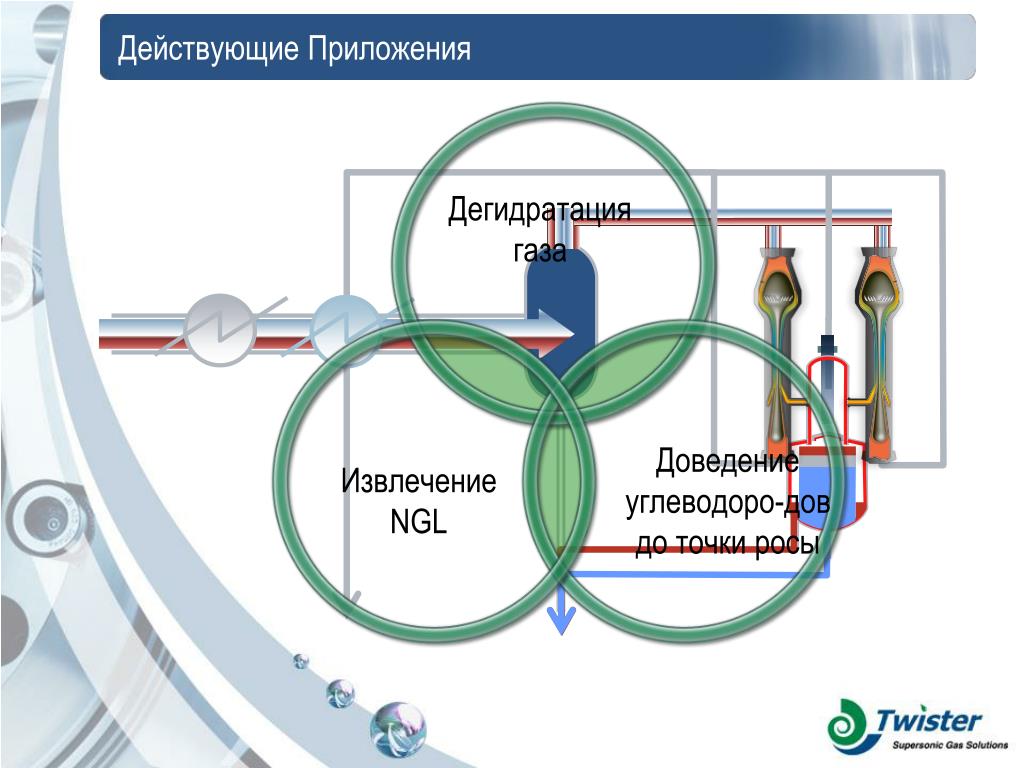

  13. Действующие Приложения Дегидратация газа Доведение углеводоро-дов до точки росы Извлечение NGL

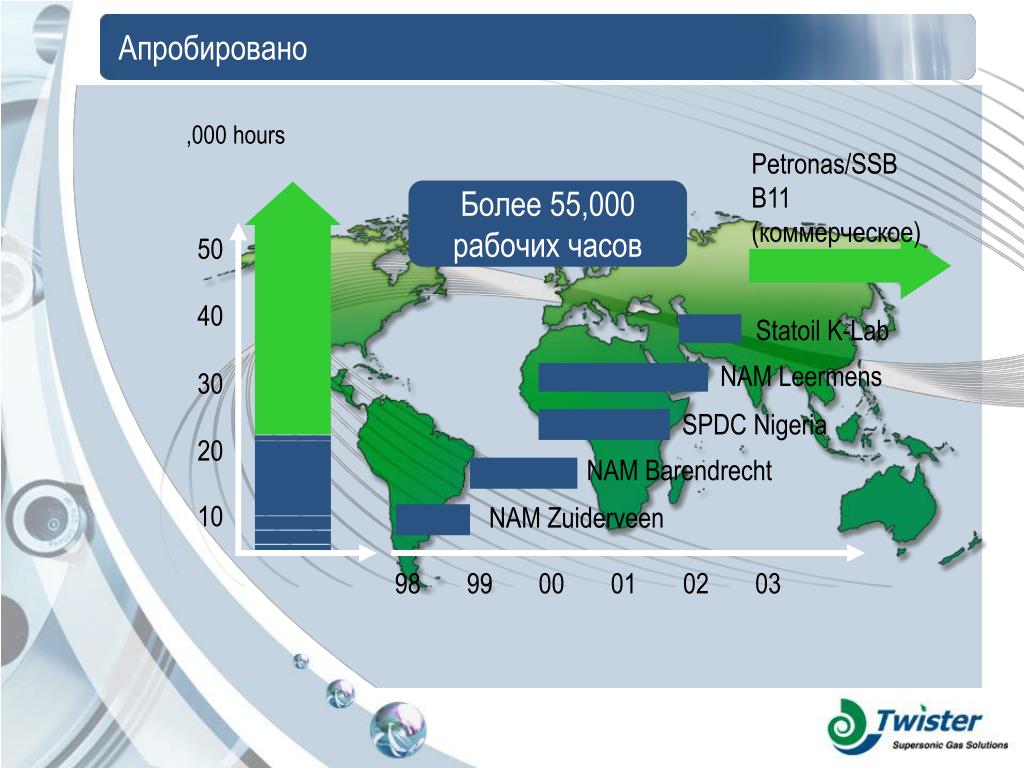

  14. ,000 hours Petronas/SSB B11 (коммерческое) NAM Zuiderveen NAM Barendrecht 50 SPDC Nigeria 40 NAM Leermens Statoil K-Lab 30 20 98 99 00 01 02 03 10 Апробировано Более 55,000 рабочих часов

  15. Onshore 1Q’08 Onshore 2Q’08 Nigeria Malaysia Brazil Offshore since 2003 Улучшение перспектив на рынке Нигерия Малайзия Бразилия

  16. Самая низкая стоимость цикла функционирования Поставки газа в зависимости от потребности Why Экологическая чистота и безопасность Почему Апробировано Надежность

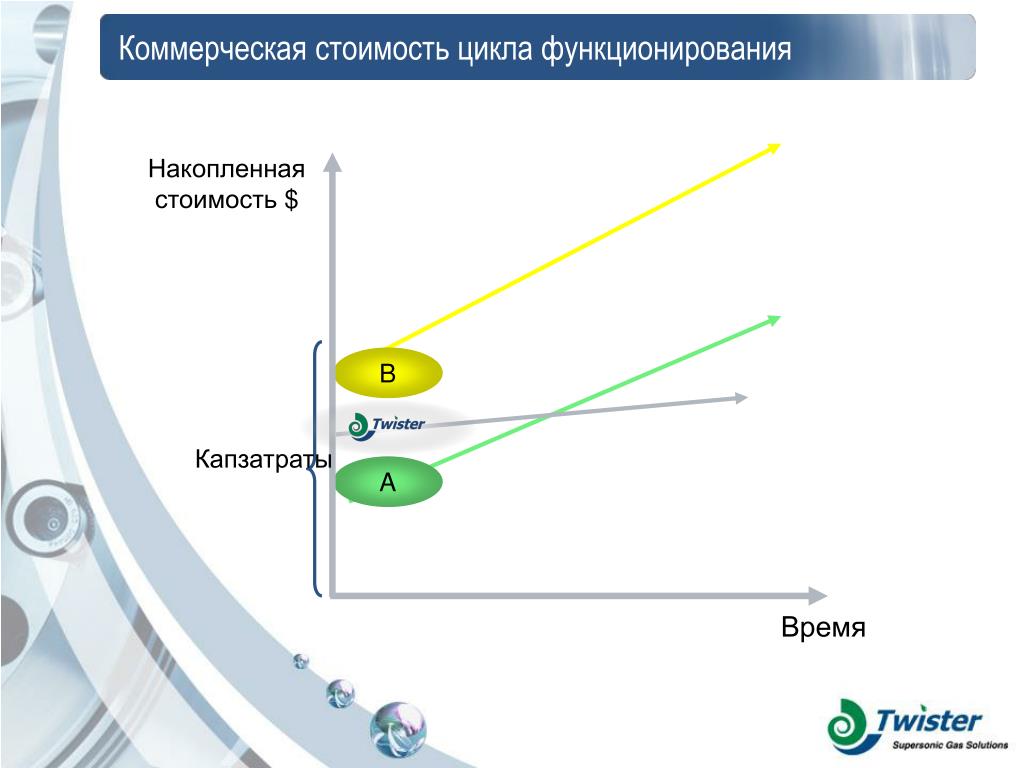

  17. Накопленнаястоимость $ Капзатраты Коммерческая стоимость цикла функционирования B A Время

  18. Химикаты Регенерация Twister – экологически чистая технология – низкие затраты Benzene Toluene Xylene No purchase Нет необходимости в хранении/транспортировке Работа в автоматическом режиме

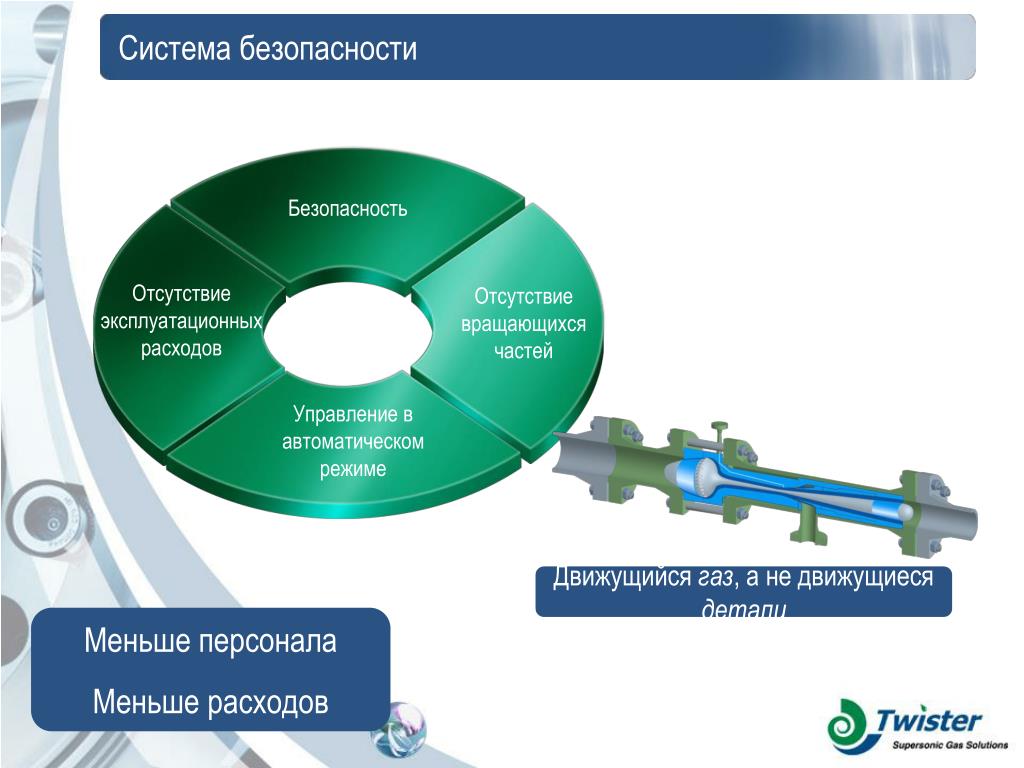

  19. Движущийся газ, а не движущиеся детали Система безопасности Безопасность Отсутствие эксплуатационных расходов Отсутствие вращающихся частей Управление в автоматическом режиме Меньше персонала Меньше расходов

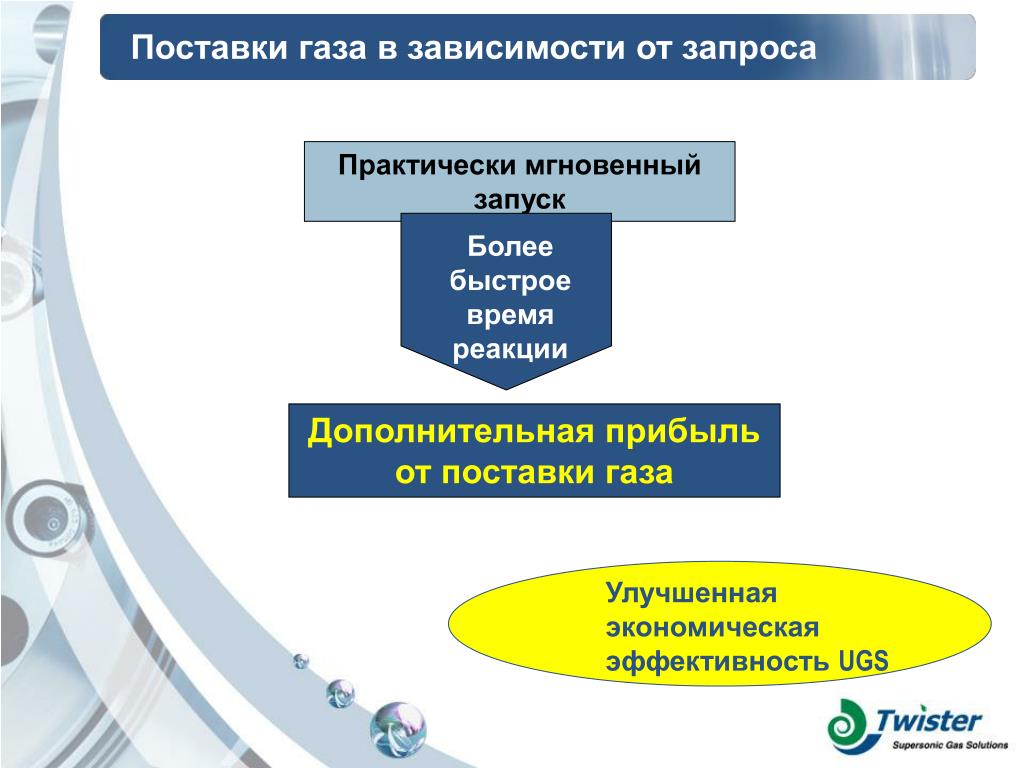

  20. Более быстрое время реакции Улучшенная экономическая эффективность UGS Поставки газа в зависимости от запроса Практически мгновенный запуск Дополнительная прибыль от поставки газа

  21. Резюме экономических преимуществ Капитальные затраты: Затраты на управление: Персонал:

  22. Подземное хранение газа (UGS) ….. …..в чем различие?

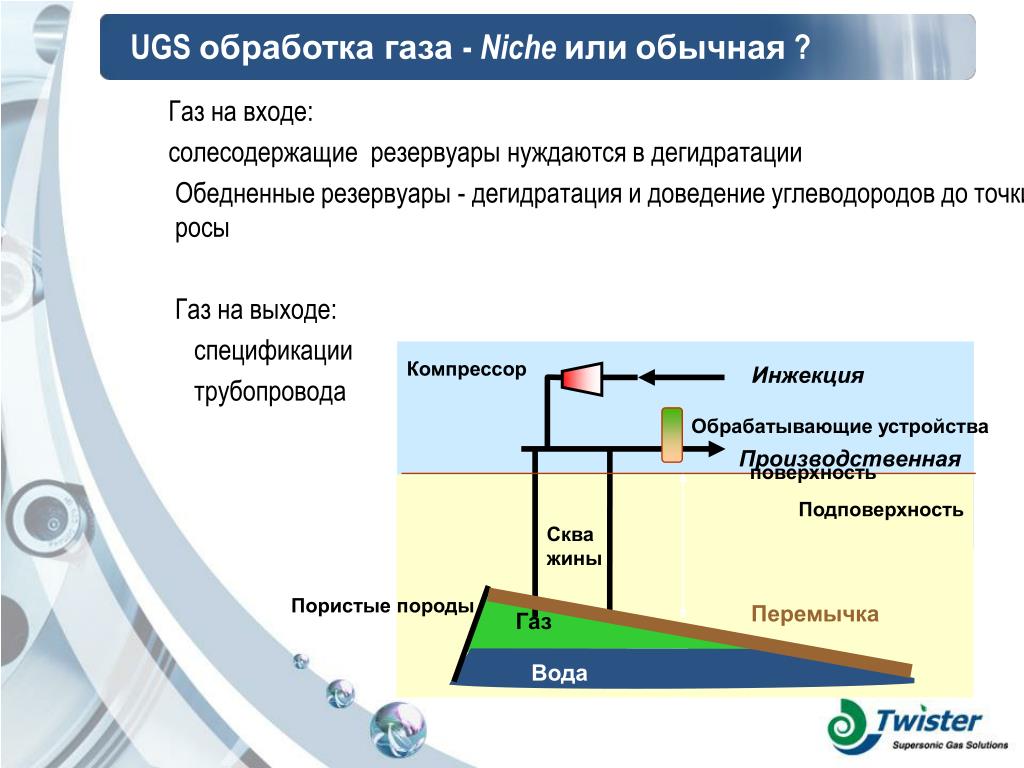

  23. Компрессор Инжекция Обрабатывающие устройства Производственная Подповерхность Скважины Перемычка Газ Aquifer Вода UGS обработка газа - Nicheилиобычная ? Газ на входе: солесодержащие резервуарынуждаются в дегидратации Обедненные резервуары - дегидратацияидоведение углеводородов до точки росы Газ на выходе: спецификации трубопровода поверхность Пористые породы

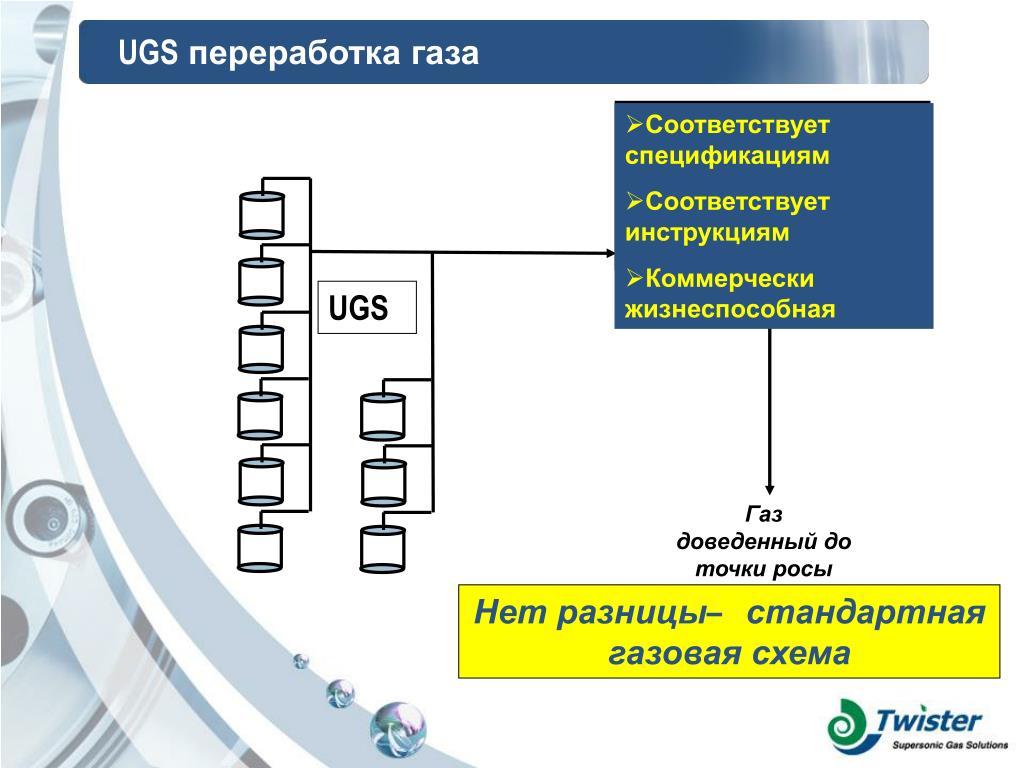

  24. Газ доведенный до точки росы UGS переработка газа • Соответствует спецификациям • Соответствует инструкциям • Коммерчески жизнеспособная UGS Нет разницы– стандартная газовая схема

  25. Surfactant (R-OH) Почему Твистер для UGS ? Твистер Входной сепаратор UGS Гидратный сепаратор Жидкости Газ на продажу • Использует имющееся Δp для: • Одновременной дегидратации и доведения до точки росы • Мгновенного запуска снабжения по запросу • Отсутствие химикатов • Компактная установка

  26. Подземное хранение газа….. ….. и приложения Твистера

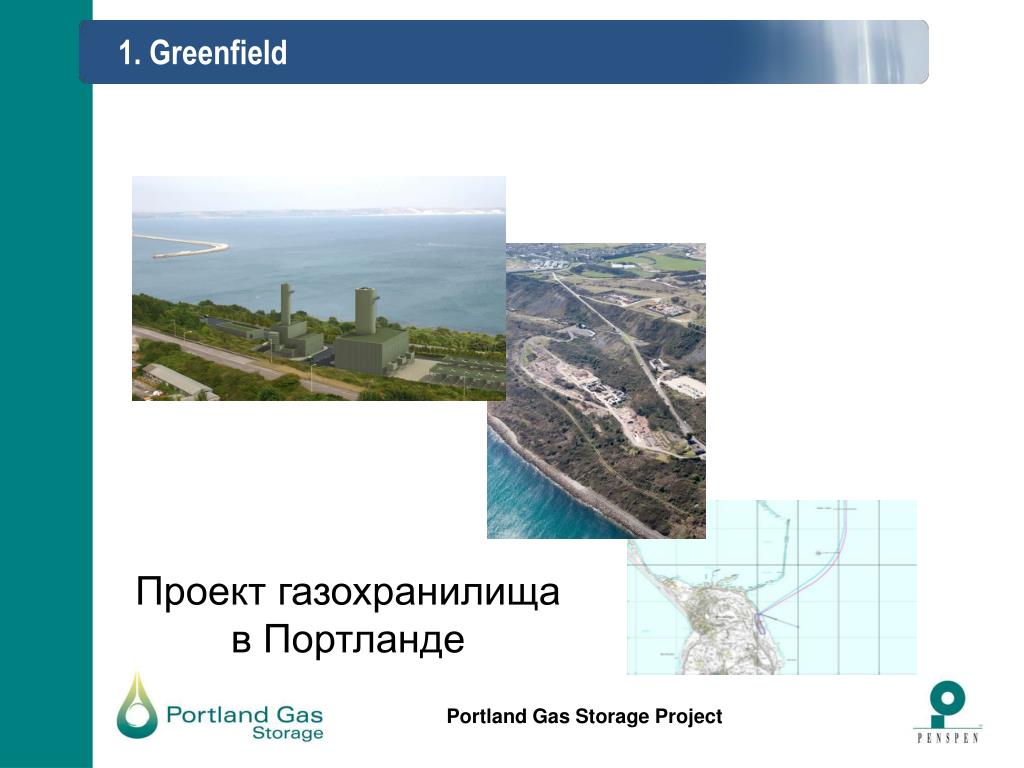

  27. 1. Greenfield Проект газохранилища в Портланде

  28. Обзор проекта Brine displacement system allows constant reservoir pressure

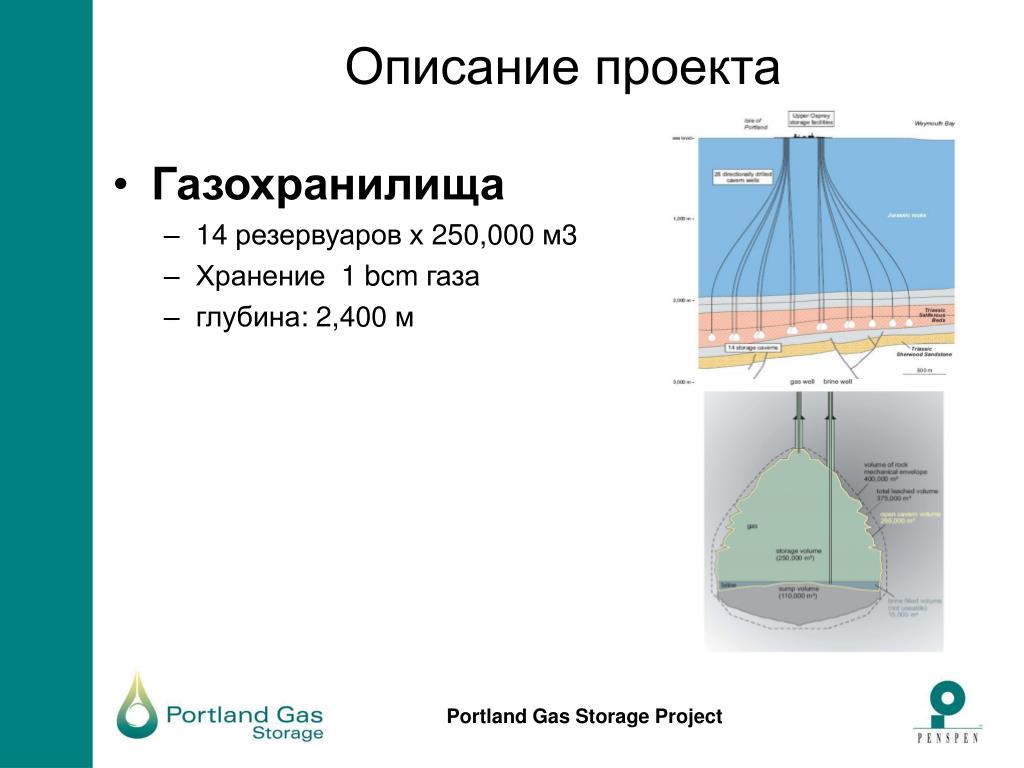

  29. Газохранилища 14 резервуаров х 250,000 м3 Хранение 1 bcm газа глубина: 2,400 м Описание проекта

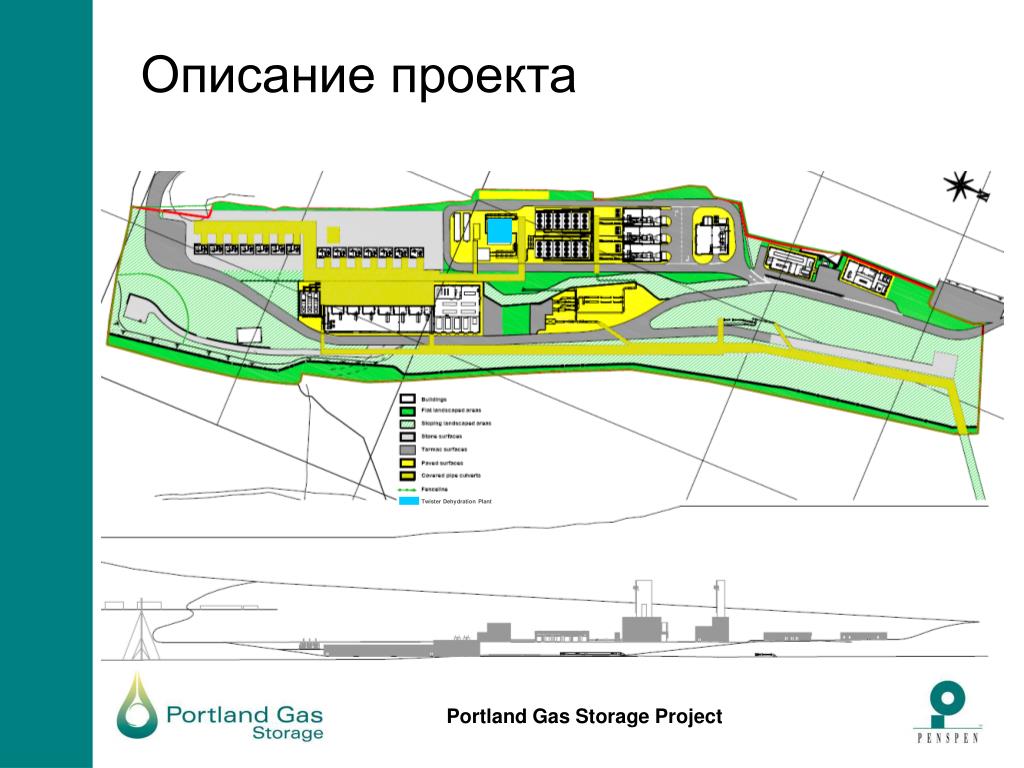

  30. Описание проекта Twister Dehydration Plant

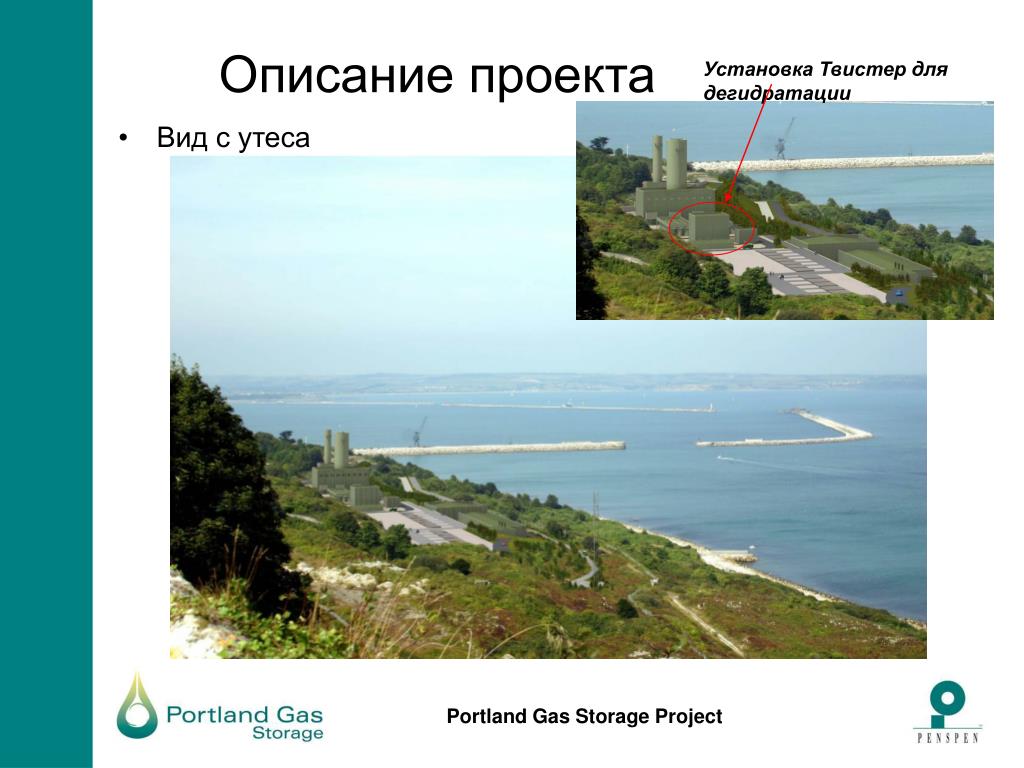

  31. Вид с утеса Установка Твистер для дегидратации Описание проекта

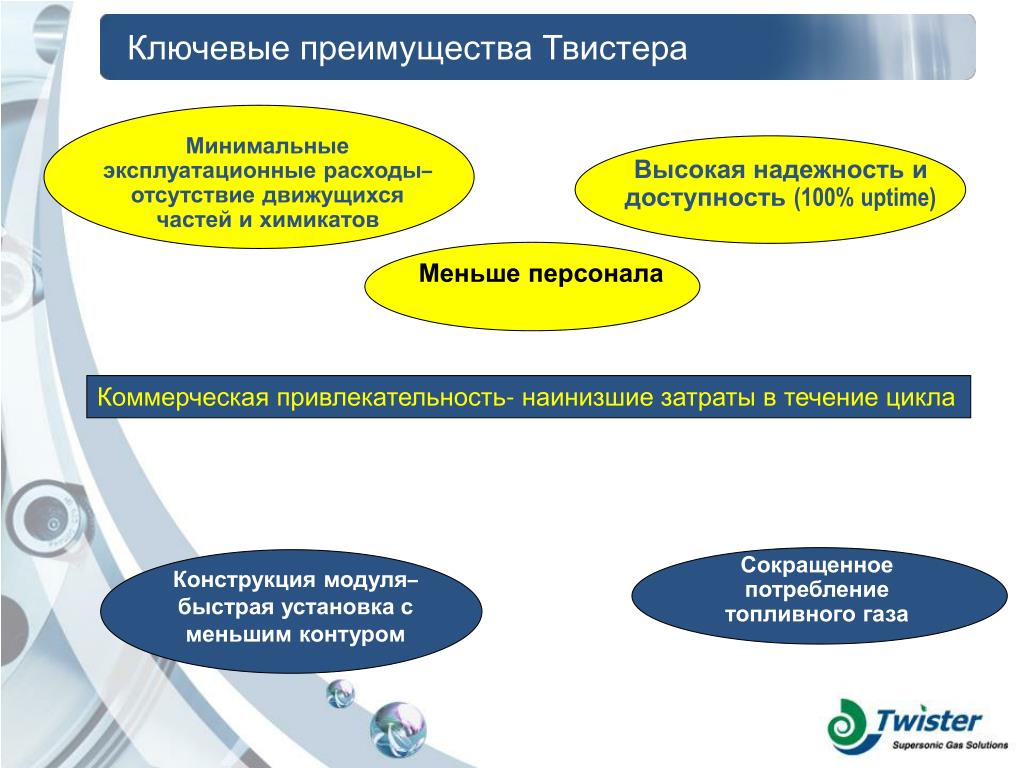

  32. Высокая надежность и доступность (100% uptime) Минимальные эксплуатационные расходы– отсутствие движущихся частей и химикатов Сокращенное потребление топливного газа Конструкция модуля– быстрая установкас меньшим контуром Ключевые преимущества Твистера Меньше персонала Коммерческая привлекательность- наинизшие затраты в течение цикла

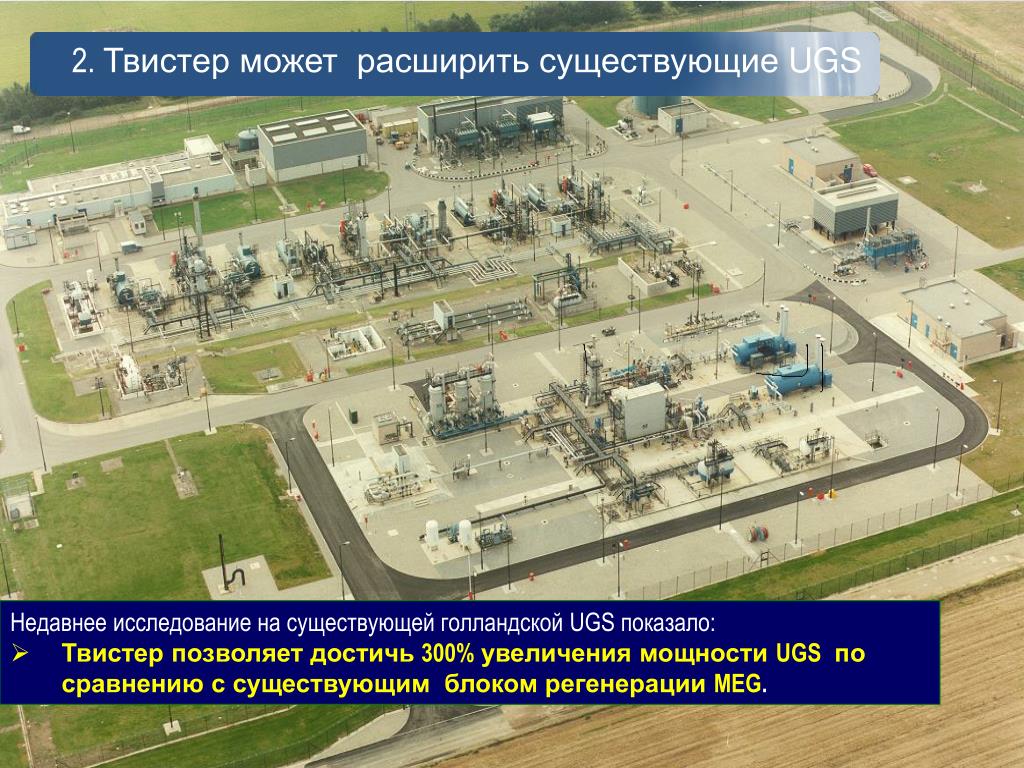

  33. 2. Твистер может расширить существующие UGS • Недавнее исследование на существующей голландской UGS показало: • Твистер позволяет достичь 300% увеличения мощности UGS по сравнению с существующим блоком регенерации MEG.

  34. SiO2 SiO2 SiO2 UGS Surfactant (R-OH) 3. Гибридные Модули Твистера Комбинация Твистера и силикагеля Жидкости Газ на продажу X 3мощность завода

  35. Резюме Коммерчески привлекательная альтернатива обычнойпереработки газадля UGS Технология Твистер сверхзвуковой переработки газа должна рассматриватьсядля будущихпроектов UGS! Твистер выбран для PGSL Upper Osprey UGS Твистер рассматривается для трехновыхевропейских UGS проектов

  36. Спасибо www.twisterbv.com

  37. Back Up
