  1. ELEKTROSTATIKA

  2. Električni naboj • Što je naboj? Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Što kaže empirija? Pozitivan i negativan naboj zamišljamo kao suprotno manifestiranje istog svojstva.

  3. Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Elektriziranje dodirom

  4. ELEKTRIČNA INFLUENCIJA .. razdvajanje naboja na vodičima u okolini nabijenih tijela + + + Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 _ _ _ + + + + +++ + + Neutralan metalni štap

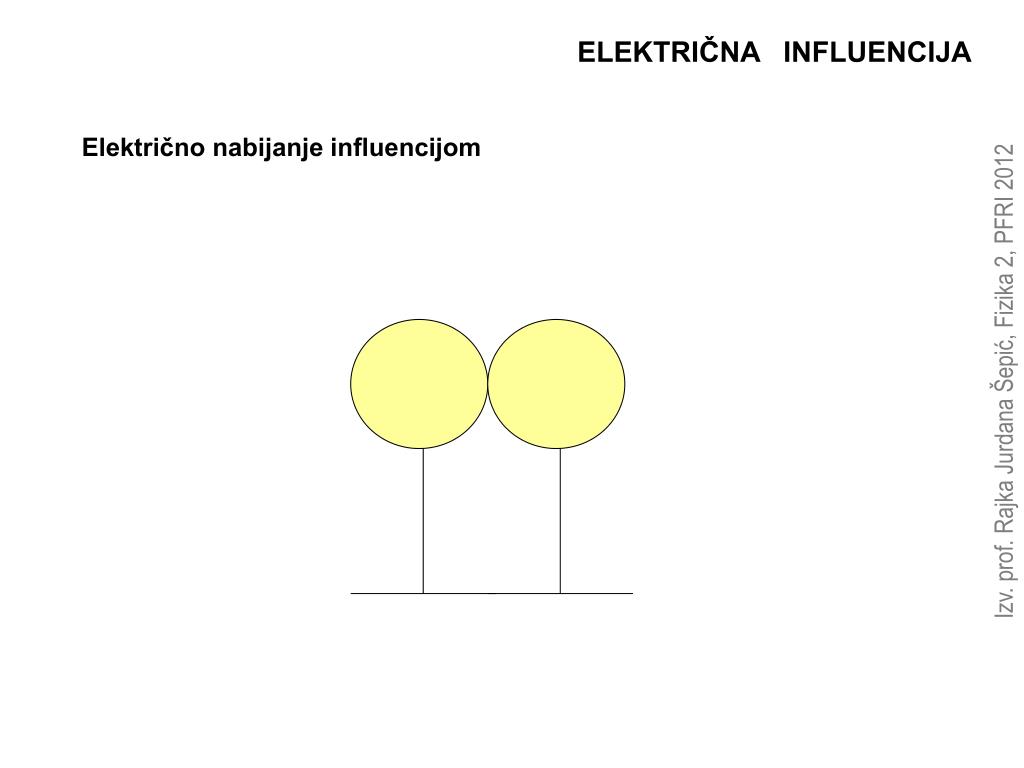

  5. ELEKTRIČNA INFLUENCIJA Električno nabijanje influencijom Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

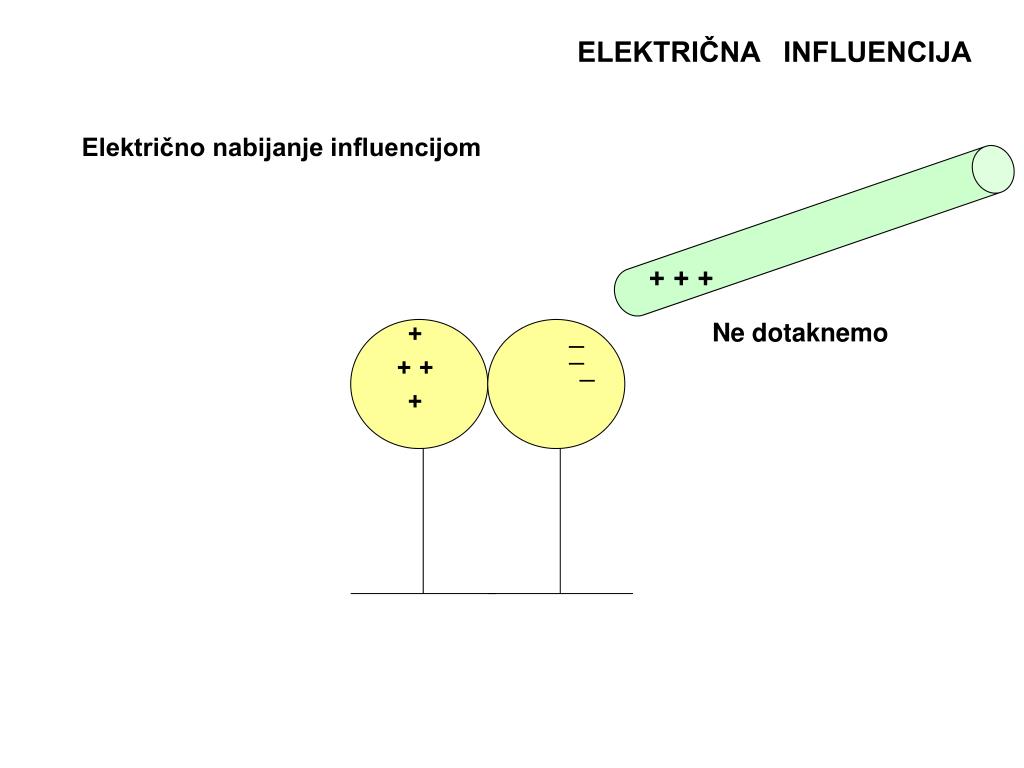

  6. ELEKTRIČNA INFLUENCIJA Električno nabijanje influencijom + + + Ne dotaknemo + + + + _ _ _ _ _

  7. ELEKTRIČNA INFLUENCIJA Električno nabijanje influencijom + + + + _ _ _ Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  8. Svojstva električnog naboja Kvantiziranost naboja e = 1,60219 10 -19 C Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Svaki naboj u svemiru je oblika

  9. Svojstvaelektričnognaboja Građa atoma Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 10-10m 10-15m Stabilne strukture - Coulombovska interakcija

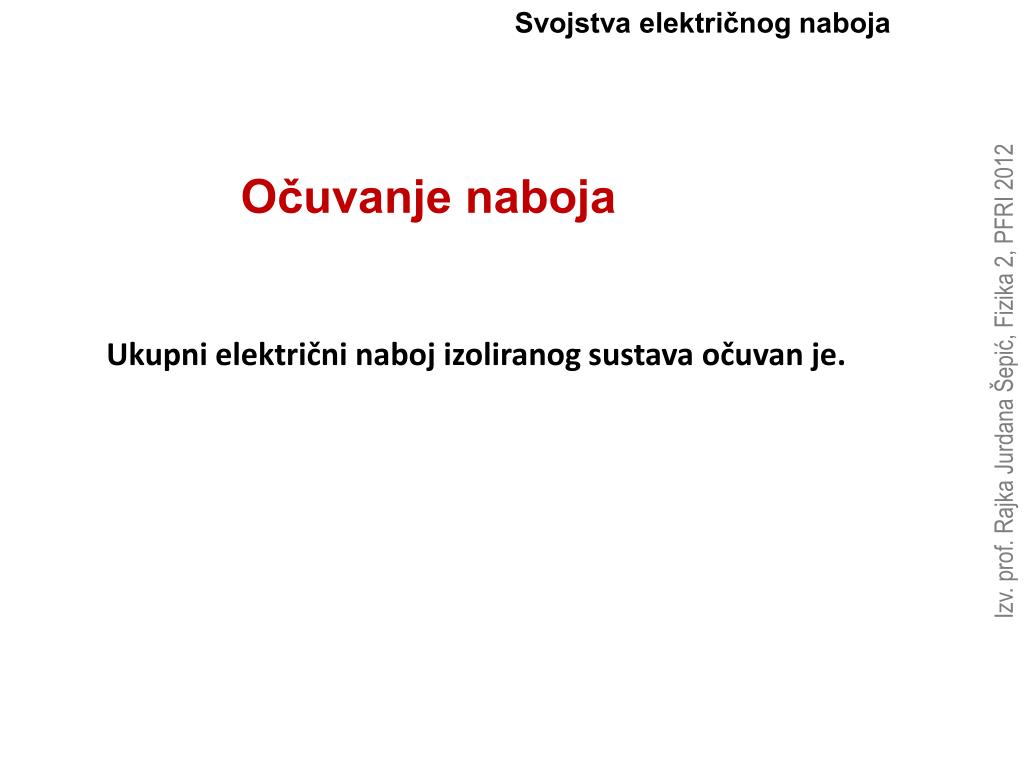

  10. Svojstva električnog naboja Očuvanje naboja Ukupni električni naboj izoliranog sustava očuvan je. Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  11. COULOMBOV ZAKON Charles Augustin Coulomb Paris, 1736-1806

  12. Coulombovzakon Empririjski zakon Rezultati pokusa: F opada s r2 F ovisi o q1, q2 Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 q2 r q1 Coulombovzakon - vrijedizatočkastenaboje

  13. Električna sila Sila među nabojima q1 i q 2 na udaljenosti r djeluje duž spojnice naboja, a iznosi Ke- električnakonstanta koja ovisi o sredstvu Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 q2 F12 F21 q1

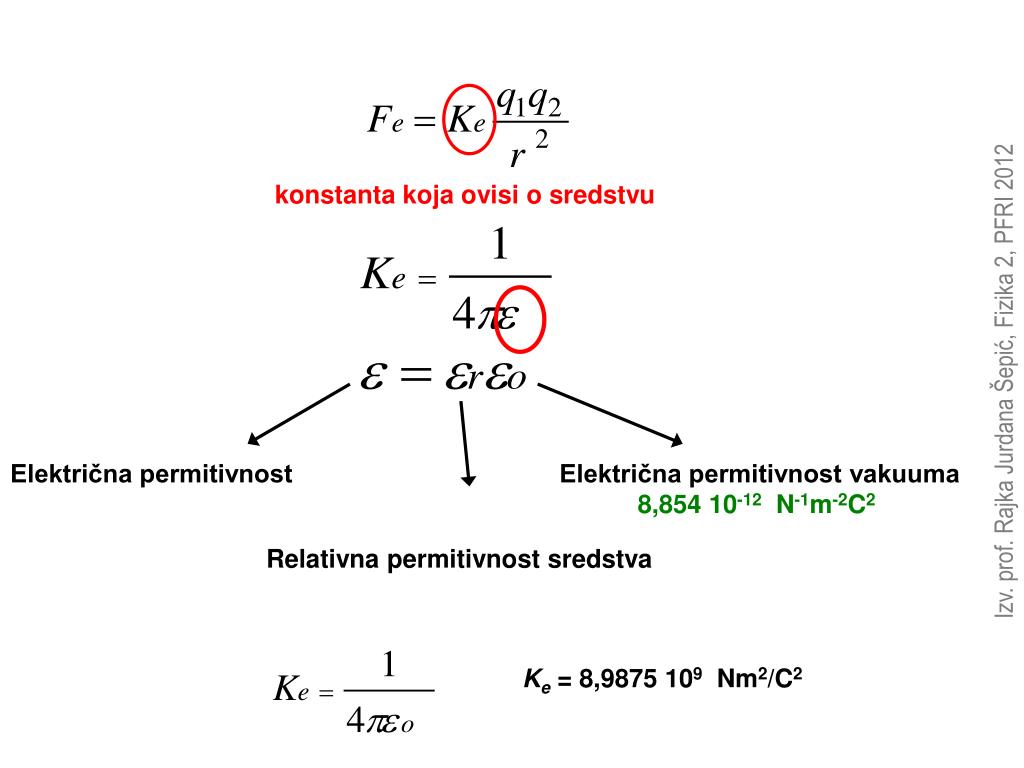

  14. konstanta koja ovisi o sredstvu Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Električna permitivnost Električna permitivnost vakuuma 8,854 10-12 N-1m-2C2 Relativna permitivnost sredstva Ke = 8,9875 109 Nm2/C2

  15. ELEKTRIČNO POLJE

  16. Pojampolja u fizici Prostor u kojem osjećamo djelovanje sile Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Pojam koji opisuje djelovanje sile.

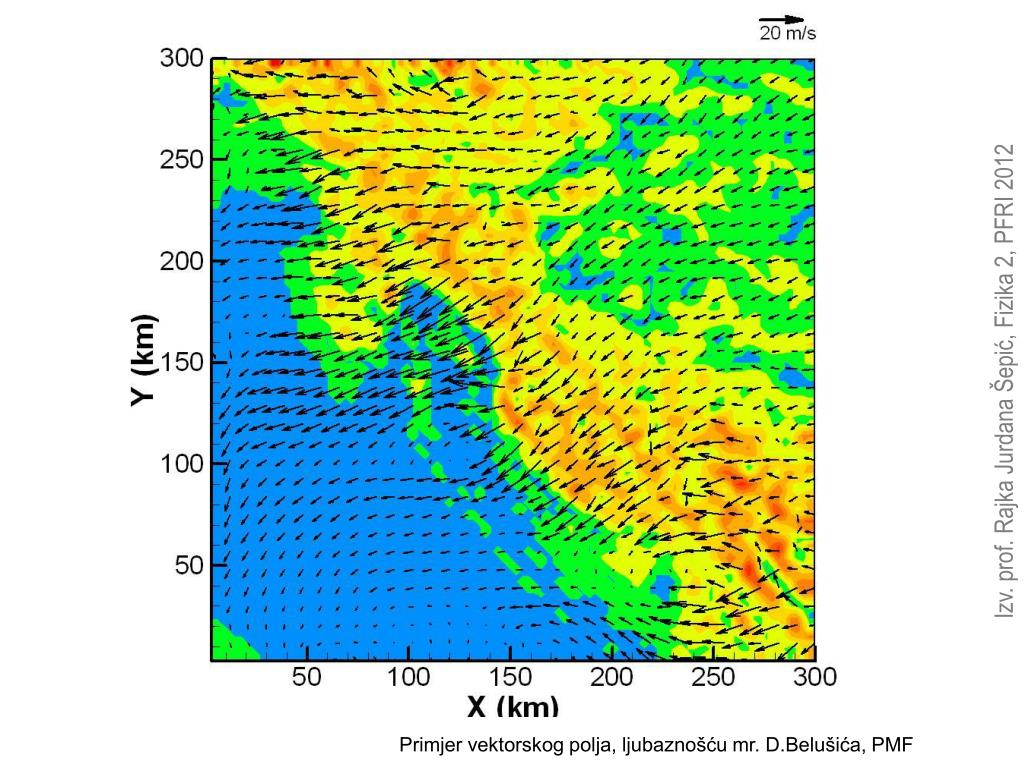

  17. Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Primjer vektorskog polja, ljubaznošću mr. D.Belušića, PMF

  18. Točkast naboj Stvara polje Osjeća polje Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Polje točkastog naboja Točkasti naboj u vanjskom polju Pojam “vanjskog polja”

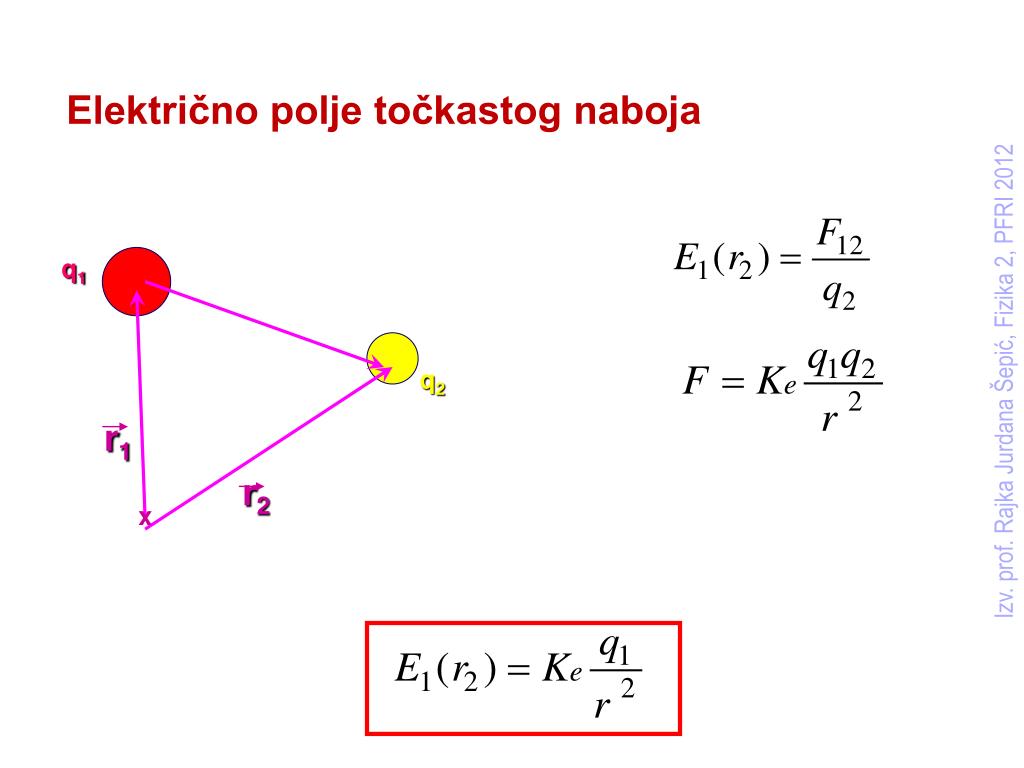

  19. Električno polje točkastog naboja q1 Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 q2 r1 r2 x

  20. + - Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  21. Električno polje - vizualizacija Silnice …zamišljene krivulje koje predočuju električno polje na slijedeći način • vektor polja u bilo kojoj točki leži na pravcu tangente u toj točki • silnice Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 - “gustoća ” silnica na nekoj površini (prostoru) razmjerna je jakosti polja u toj površini, (prostoru)

  22. Temeljni princip superpozicije Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  23. ELEKTRIČNI POTENCIJAL

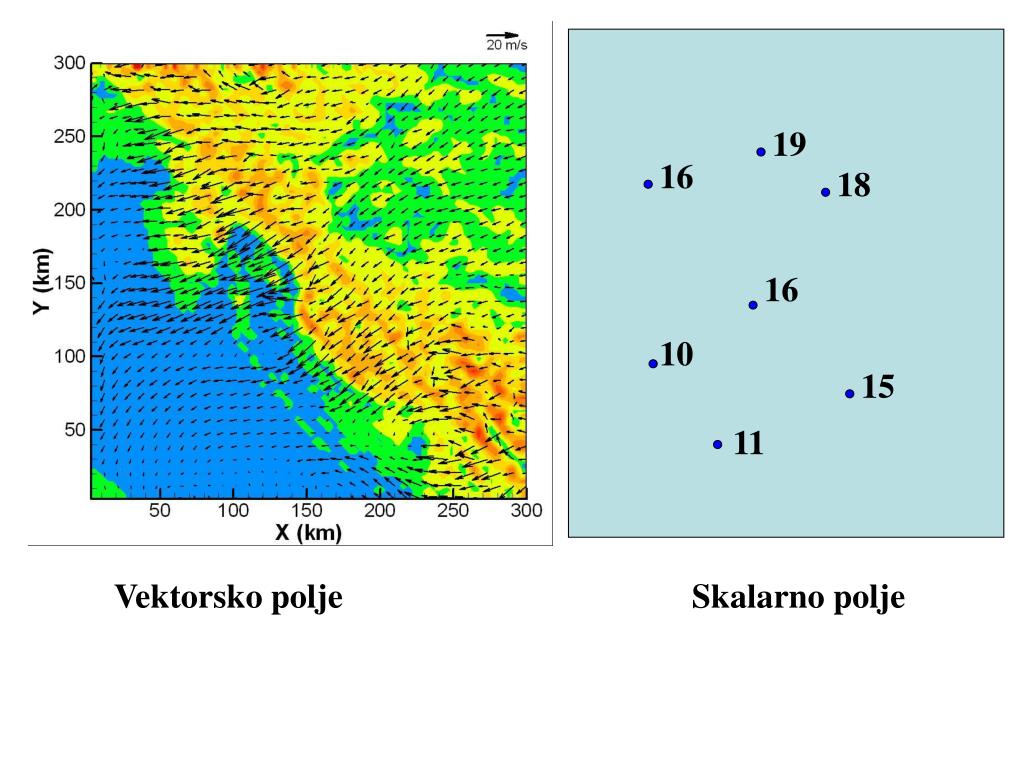

  24. 19 16 18 16 10 15 11 Vektorsko polje Skalarno polje

  25. A E Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 B Razlika potencijala

  26. Točka A je u beskonačnosti B E Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Izbor: 0 odnosno

  27. POTENCIJAL TOČKASTOG NABOJA Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Serway R.A., Jewett J.W. Physics for scientists and engineers

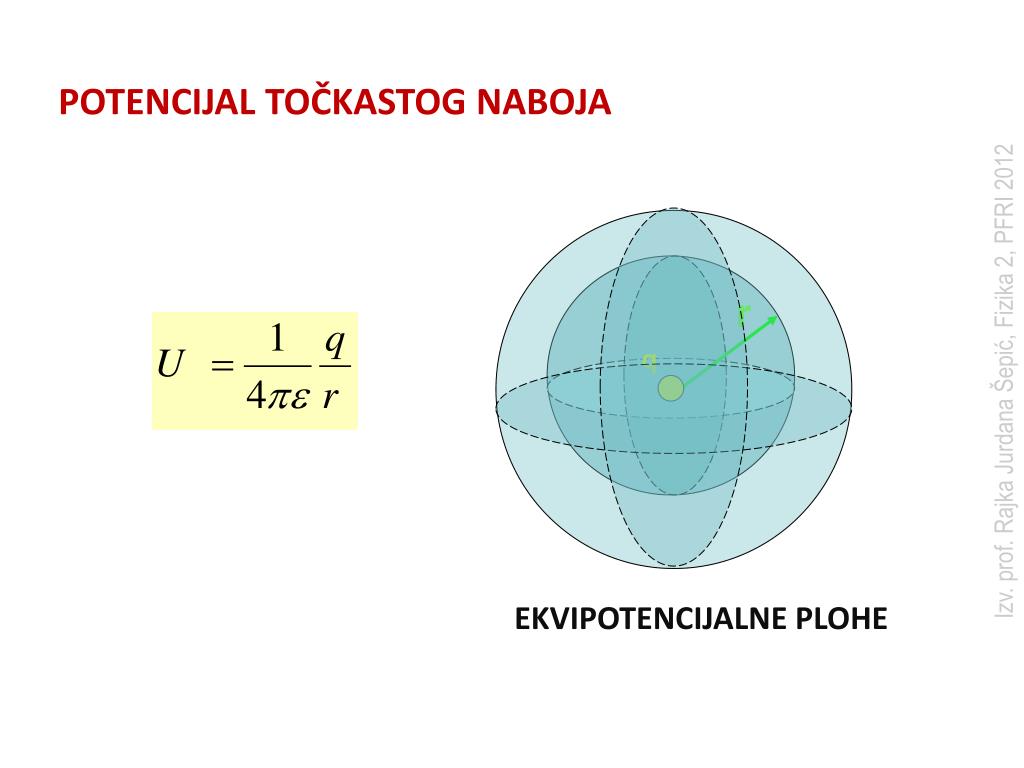

  28. POTENCIJAL TOČKASTOG NABOJA r q Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 r EKVIPOTENCIJALNE PLOHE

  29. POTENCIJAL SKUPA TOČKASTIH NABOJA Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POTENCIJAL KUGLE Konstantan u svim točkama (unutrašnjosti) kugle

  30. ELEKTRIČNO POLJE I POTENCIJAL Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  31. Kapacitet i kapacitori defibrilator kondenzatori Serway R.A., Jewett J.W. Physics for scientists and engineer Serway R.A., Jewett J.W. Physics for scientists and engineer

  32. Pločasti kondenzator A površina ploče/a Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 + d E Električno polje - Kapacitet pločastog kondenzatora

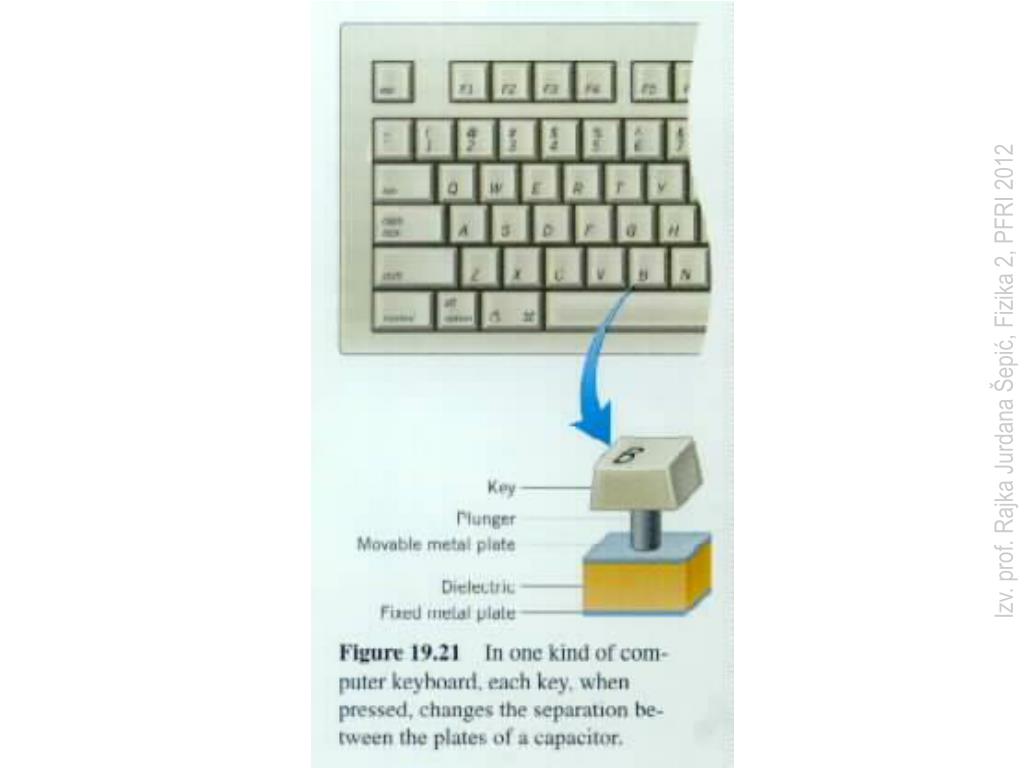

  33. Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  34. Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  35. Spajanje kondenzatora Serijsko q q q q Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Paralelno U

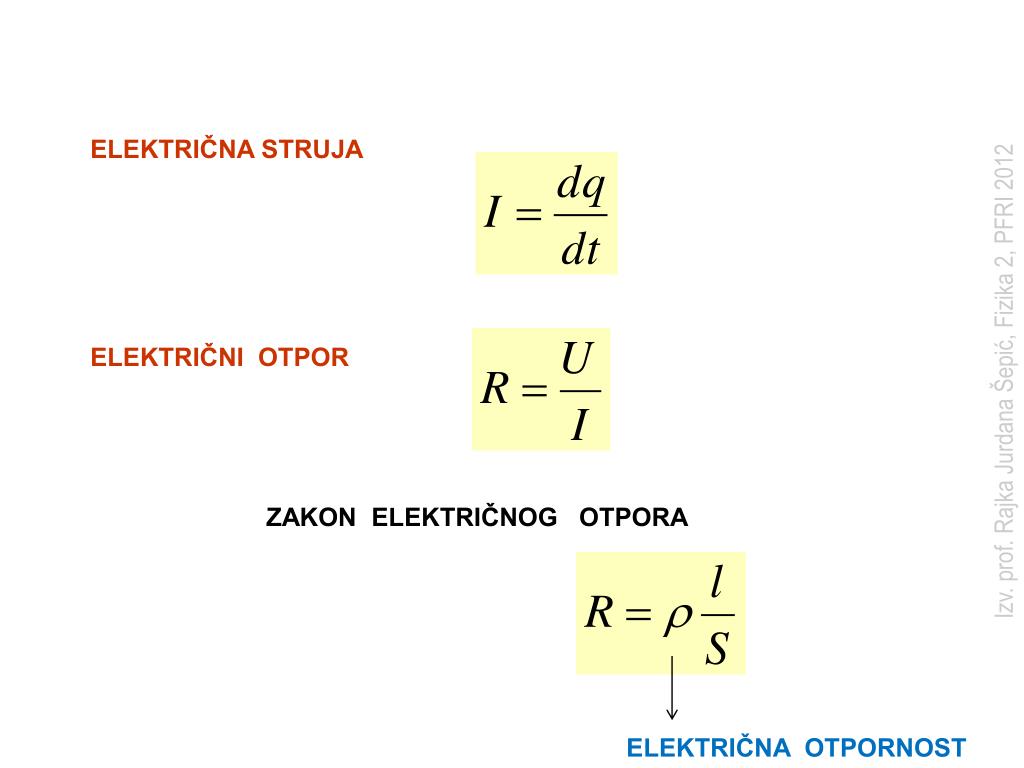

  36. ELEKTRIČNA STRUJA ELEKTRIČNI OTPOR Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 ZAKON ELEKTRIČNOG OTPORA ELEKTRIČNA OTPORNOST

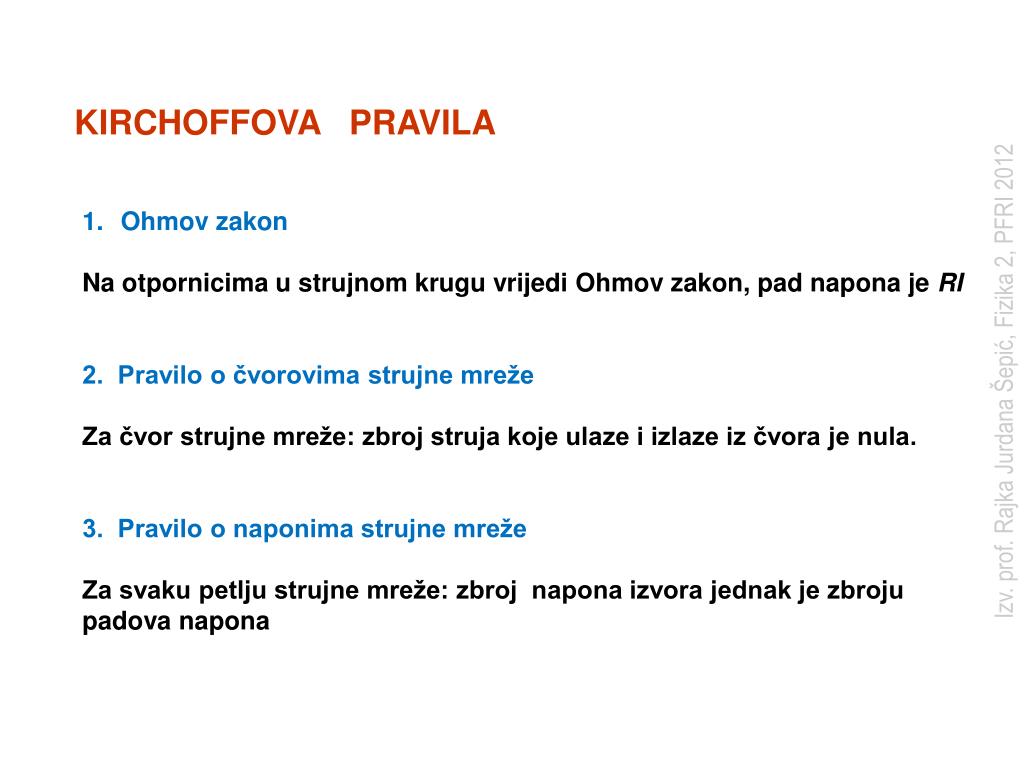

  37. KIRCHOFFOVA PRAVILA • Ohmov zakon • Na otpornicima u strujnom krugu vrijedi Ohmov zakon, pad napona je RI • 2. Pravilo o čvorovima strujne mreže • Za čvor strujne mreže: zbroj struja koje ulaze i izlaze iz čvora je nula. • 3. Pravilo o naponima strujne mreže • Za svaku petlju strujne mreže: zbroj napona izvora jednak je zbroju • padova napona Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

  38. RC KRUG - krug istosmjerne struje 3. K.p. Diferencijalna jednadžba RC kruga

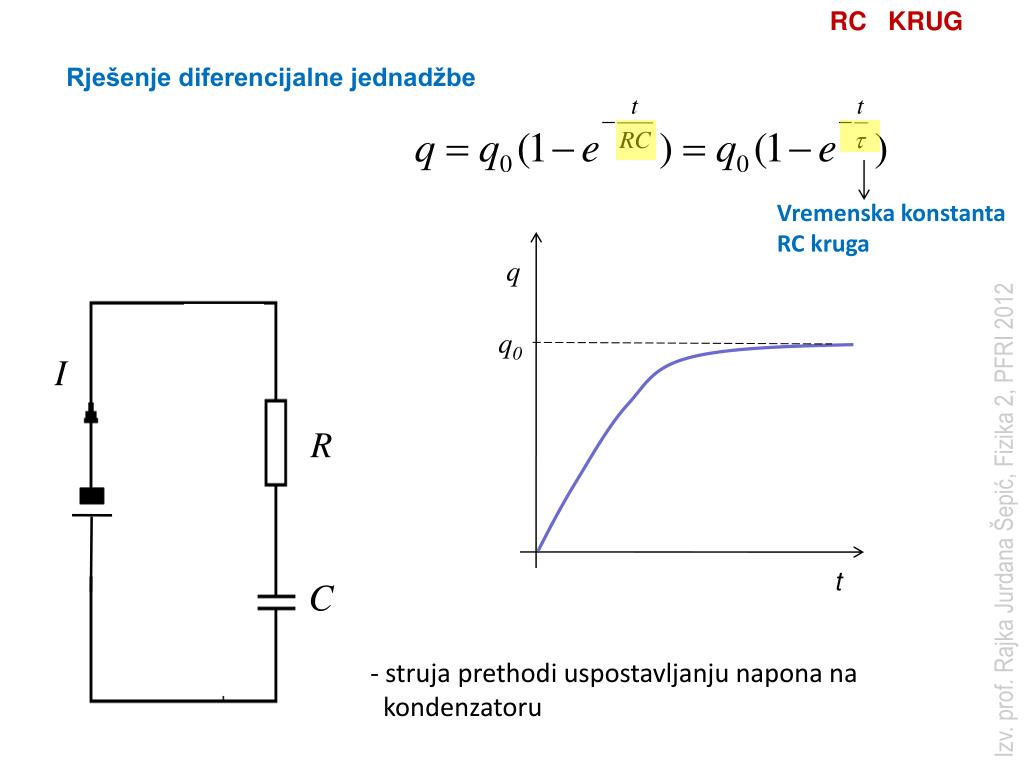

  39. RC KRUG Rješenje diferencijalne jednadžbe Vremenska konstanta RC kruga q q0 Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 t • struja prethodi uspostavljanju napona na • kondenzatoru
