  1. 填料的萃取性能测试 报告人：宋 宁 2012.11.05

  2. 目录 2. 开窗导流填料的萃取性能 3. 气液液三相流观察实验 4. 总结及下步实验计划 1. 气相扰动下填料的萃取性能

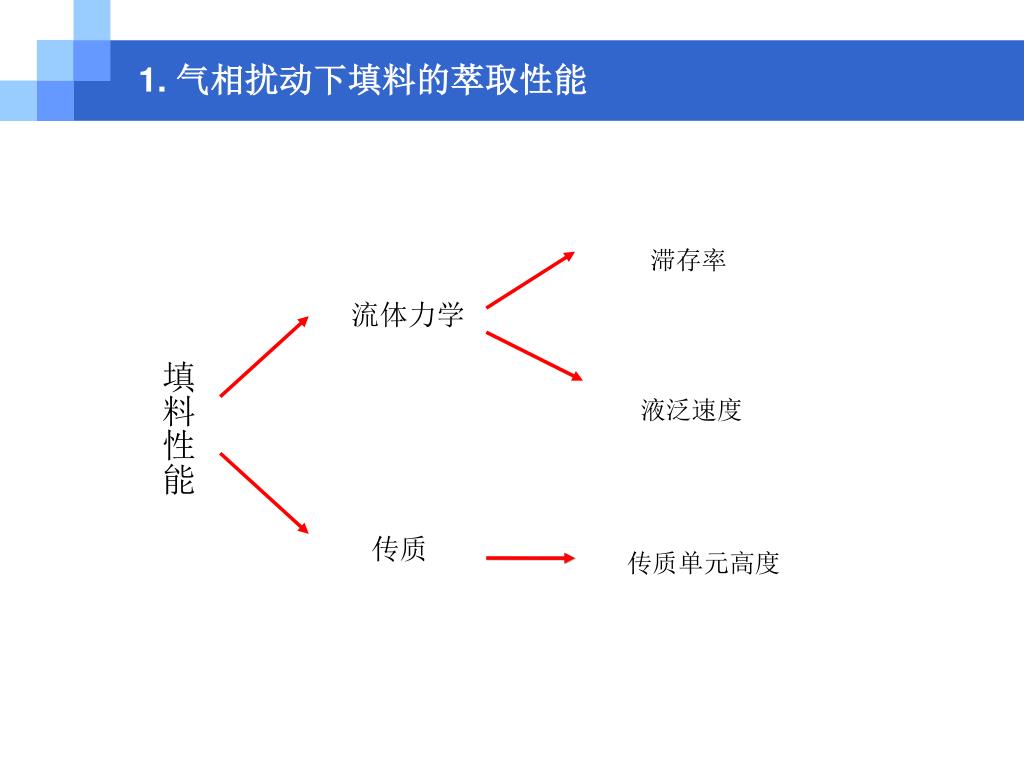

  3. 滞存率 填料性能 流体力学 液泛速度 传质 传质单元高度 1. 气相扰动下填料的萃取性能

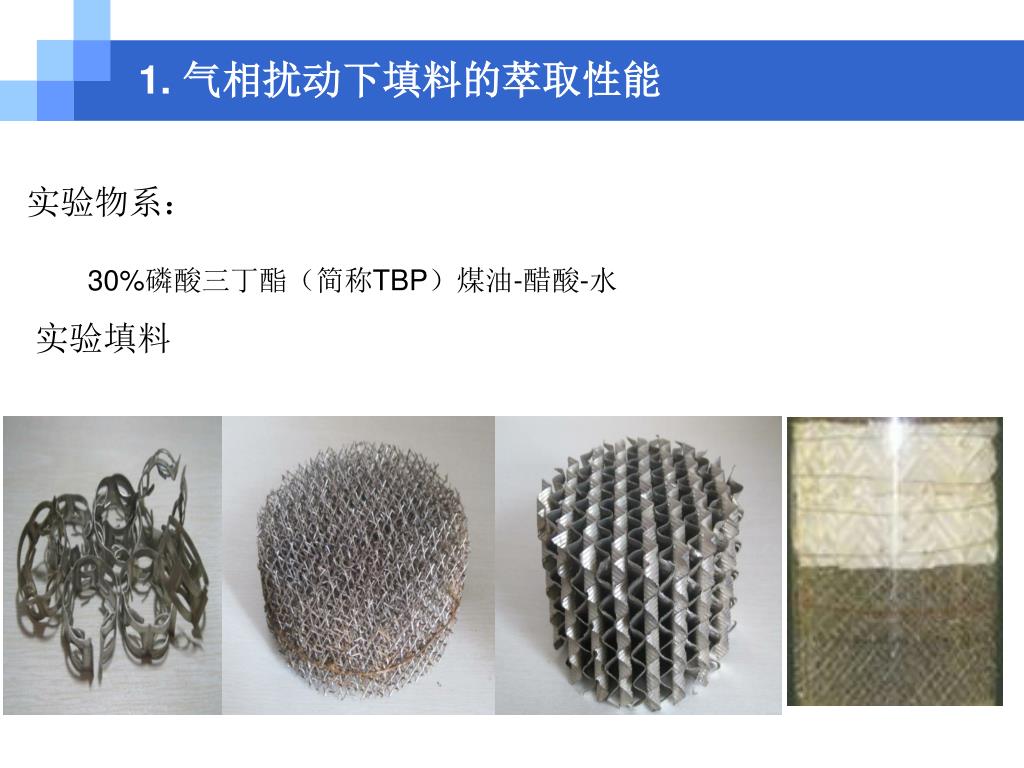

  4. 1. 气相扰动下填料的萃取性能 实验物系： 30%磷酸三丁酯（简称TBP）煤油-醋酸-水 实验填料

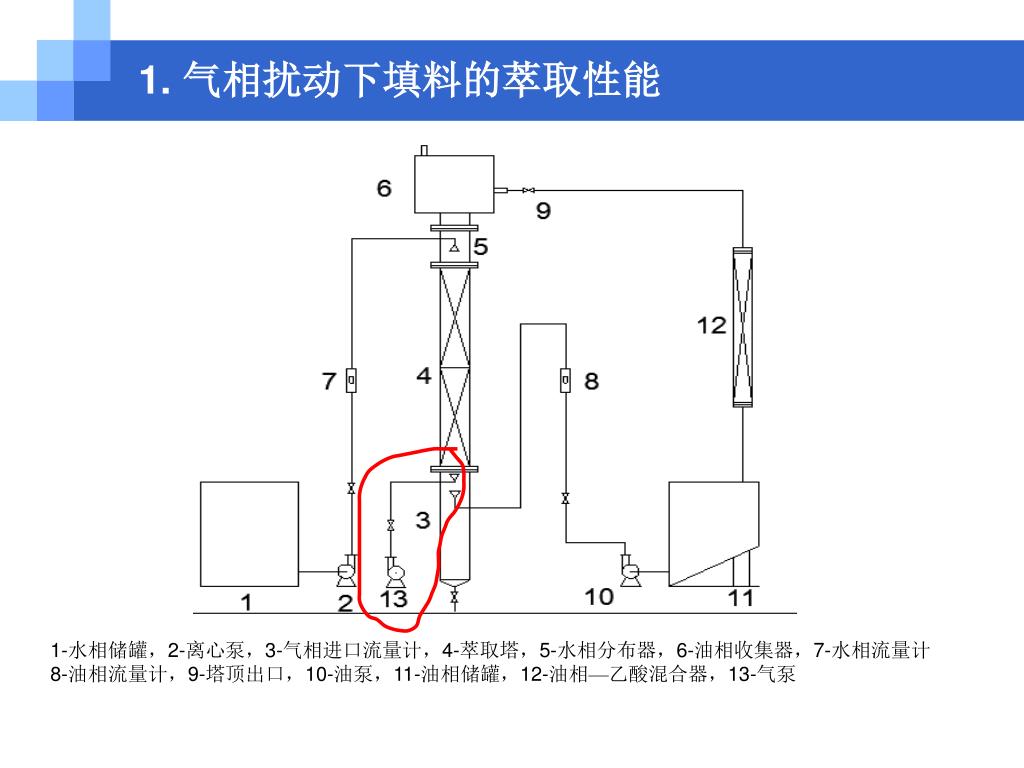

  5. 1. 气相扰动下填料的萃取性能 1-水相储罐，2-离心泵，3-气相进口流量计，4-萃取塔，5-水相分布器，6-油相收集器，7-水相流量计 8-油相流量计，9-塔顶出口，10-油泵，11-油相储罐，12-油相—乙酸混合器，13-气泵

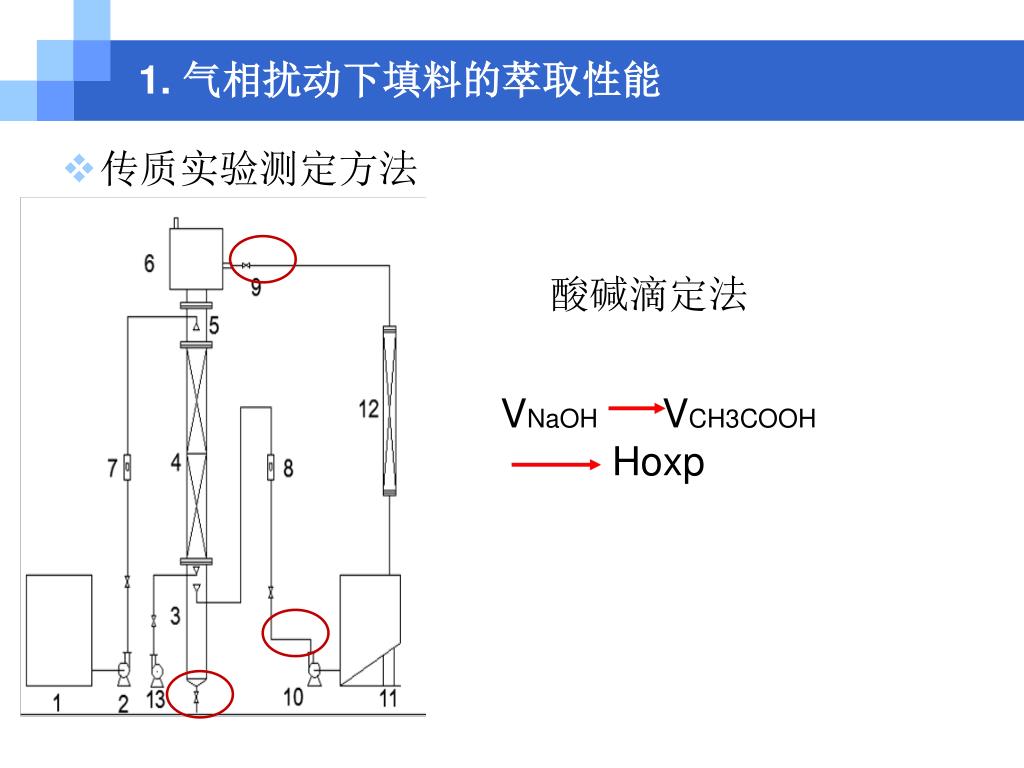

  6. 1. 气相扰动下填料的萃取性能 酸碱滴定法 VNaOH VCH3COOH Hoxp 传质实验测定方法

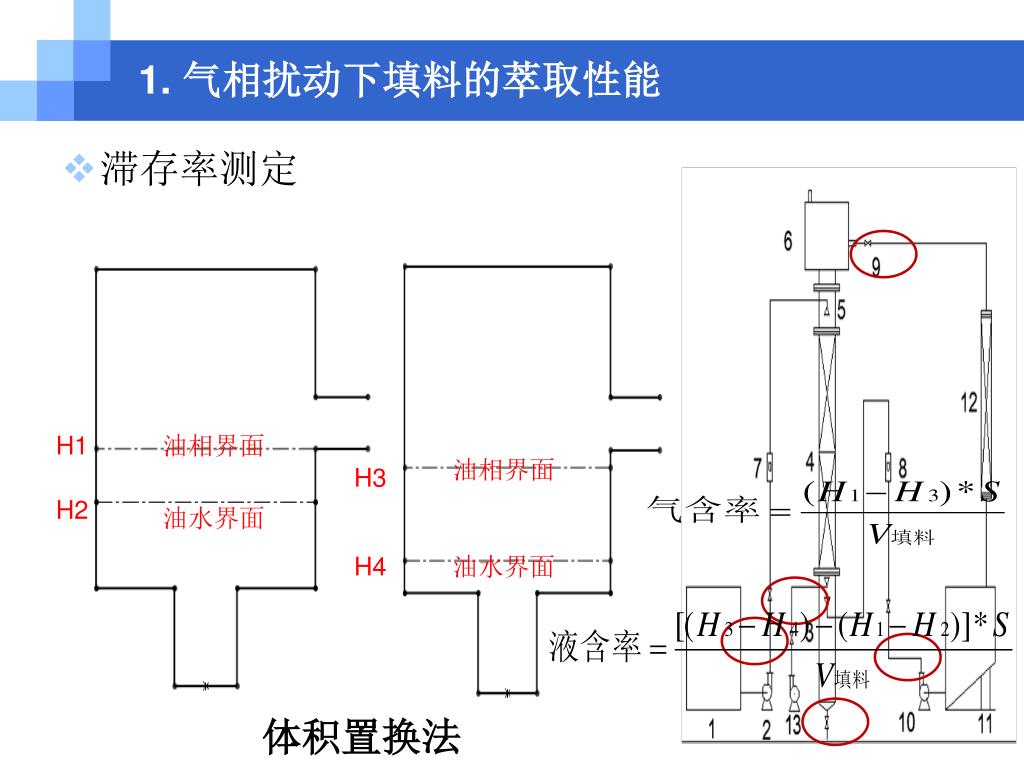

  7. 1. 气相扰动下填料的萃取性能 H1 油相界面 油相界面 H3 H2 油水界面 H4 油水界面 体积置换法 滞存率测定

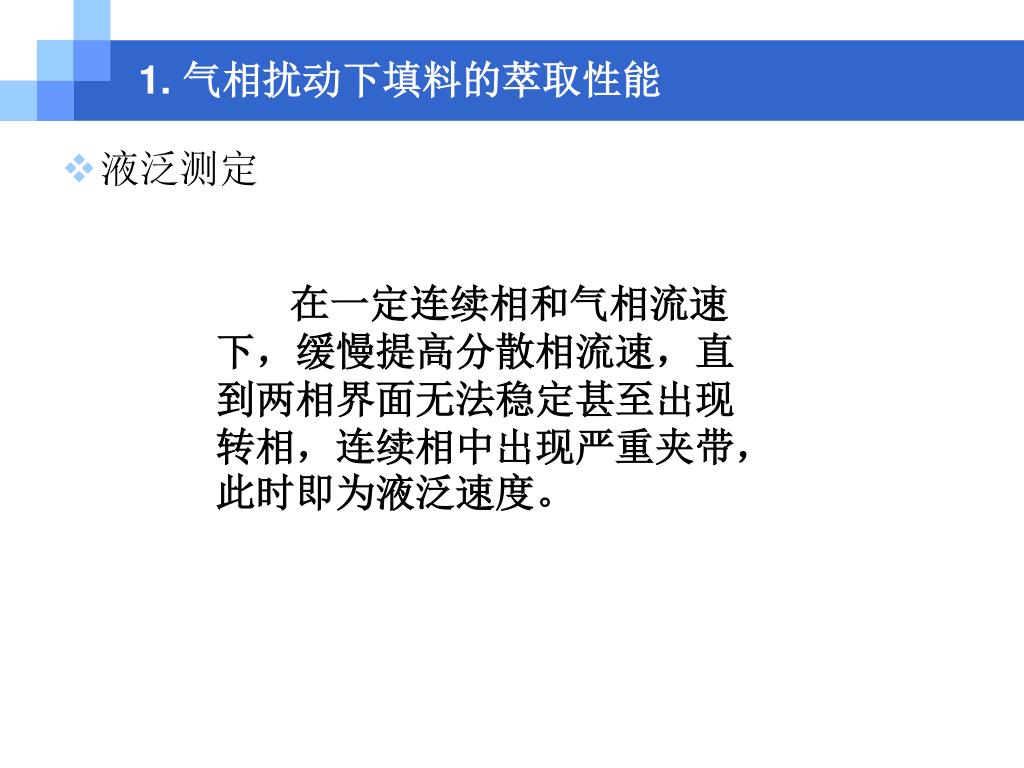

  8. 1. 气相扰动下填料的萃取性能 在一定连续相和气相流速下，缓慢提高分散相流速，直到两相界面无法稳定甚至出现转相，连续相中出现严重夹带，此时即为液泛速度。 液泛测定

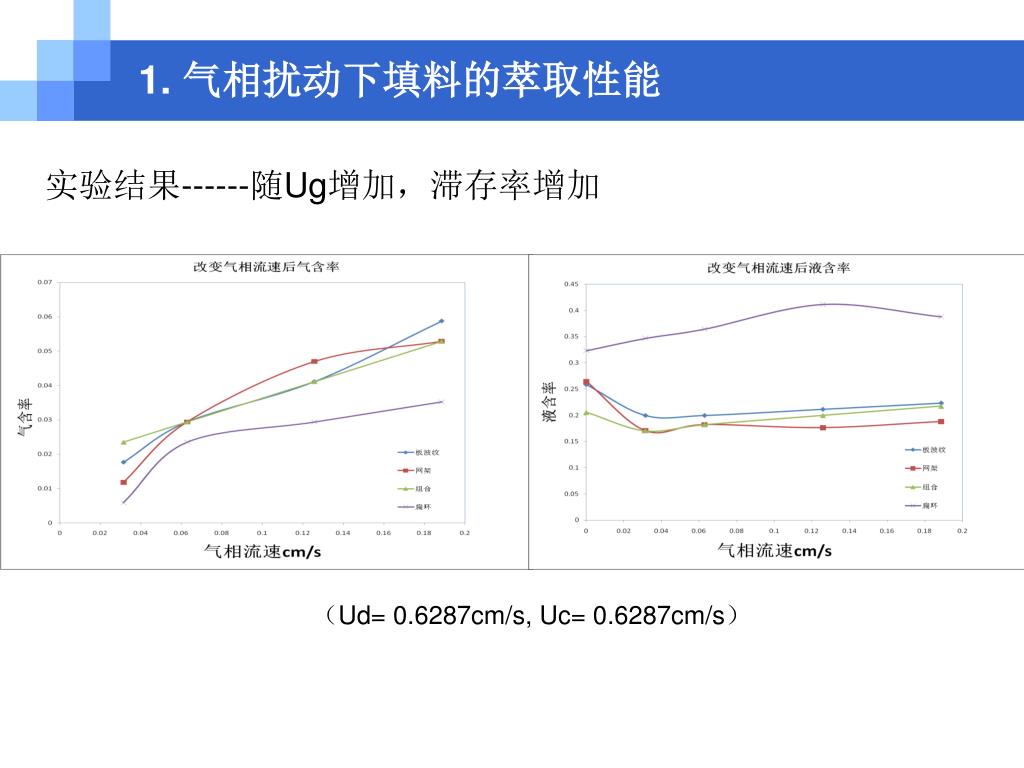

  9. 1. 气相扰动下填料的萃取性能 实验结果------随Ug增加，滞存率增加 （Ud= 0.6287cm/s, Uc= 0.6287cm/s）

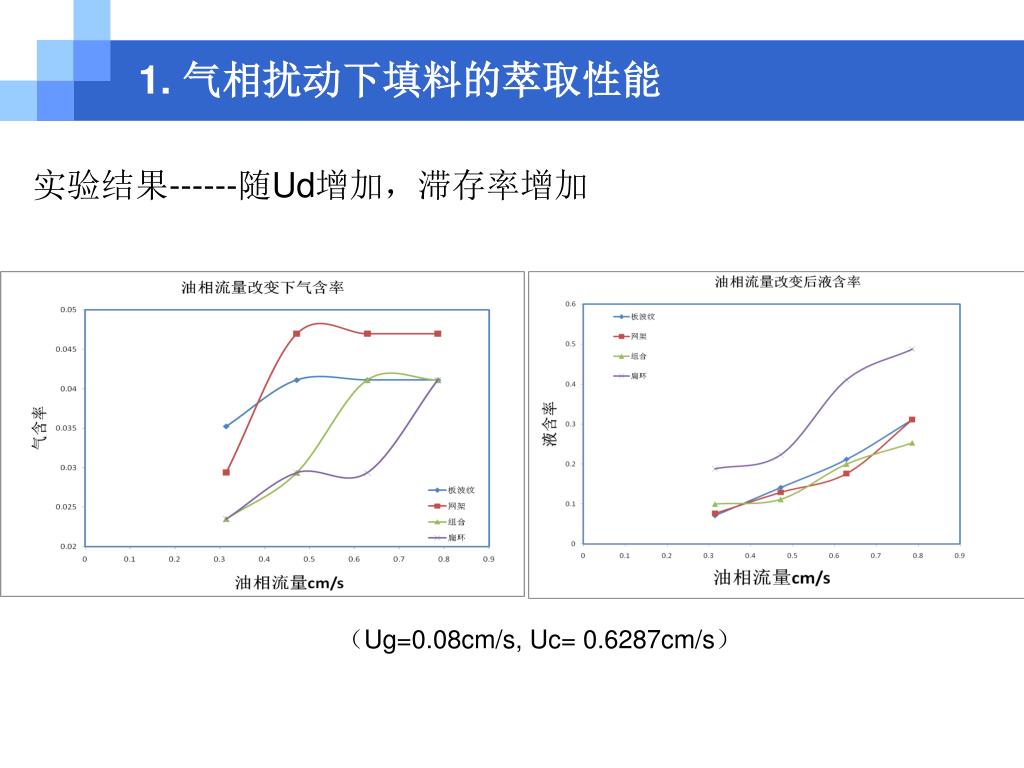

  10. 1. 气相扰动下填料的萃取性能 实验结果------随Ud增加，滞存率增加 （Ug=0.08cm/s, Uc= 0.6287cm/s）

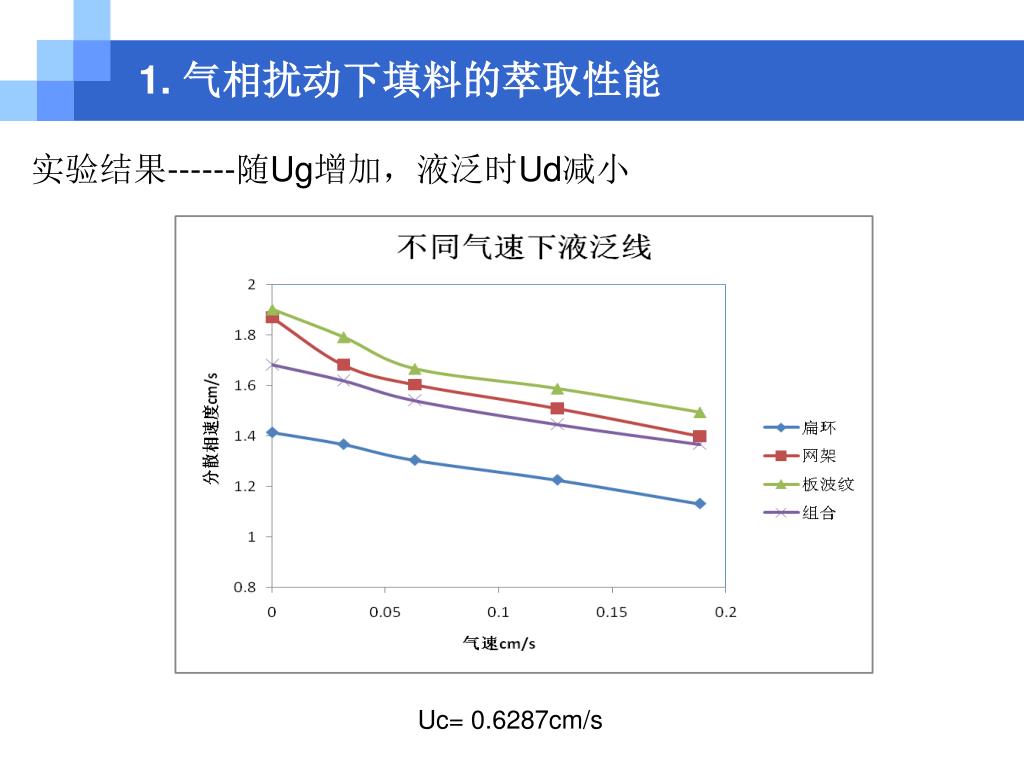

  11. 1. 气相扰动下填料的萃取性能 实验结果------随Ug增加，液泛时Ud减小 Uc= 0.6287cm/s

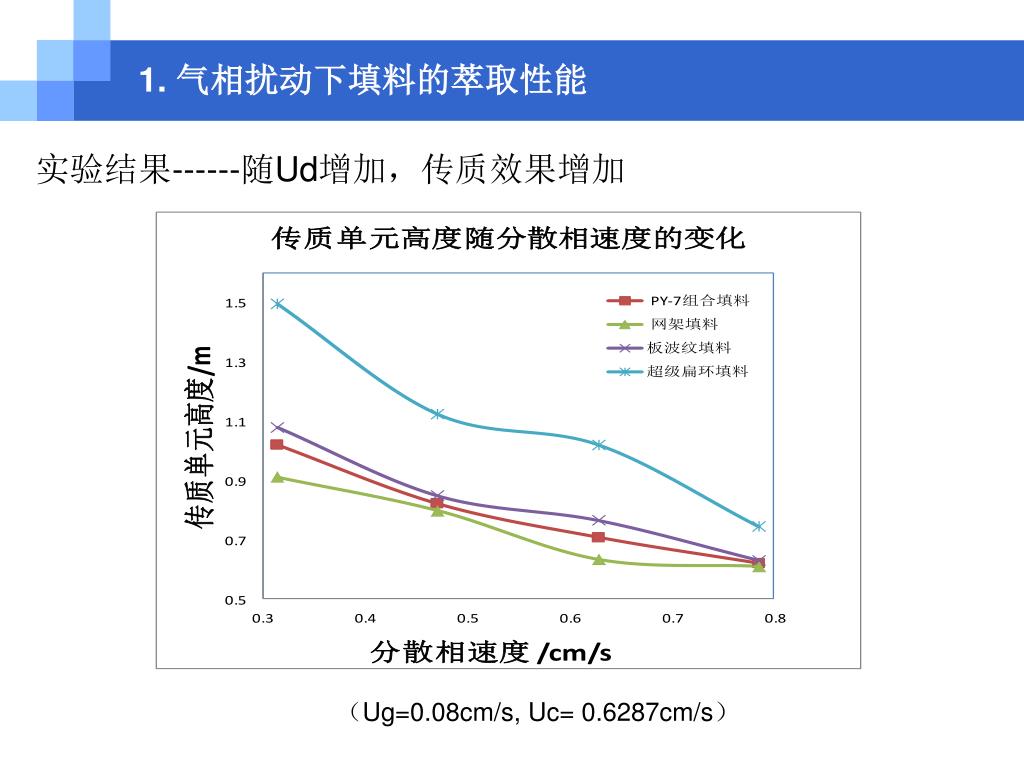

  12. 1. 气相扰动下填料的萃取性能 实验结果------随Ud增加，传质效果增加 （Ug=0.08cm/s, Uc= 0.6287cm/s）

  13. 1. 气相扰动下填料的萃取性能 实验结果------随Ug增加，传质效果先增加后减小 （Ud= 0.6287cm/s, Uc= 0.6287cm/s）

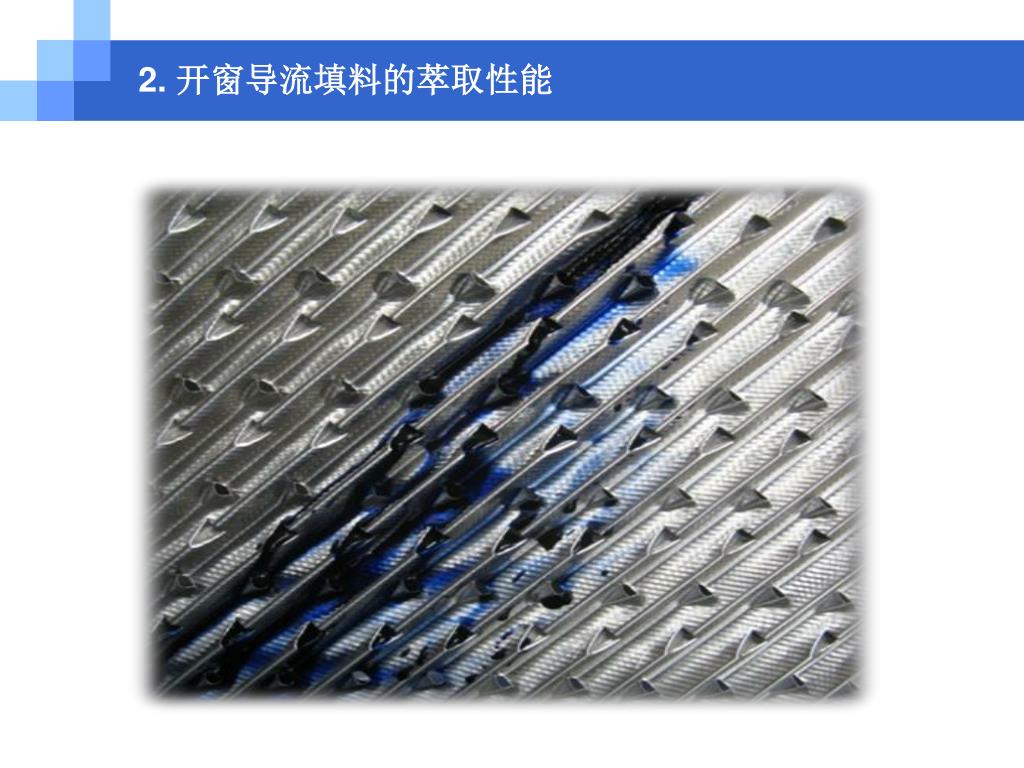

  14. 2. 开窗导流填料的萃取性能

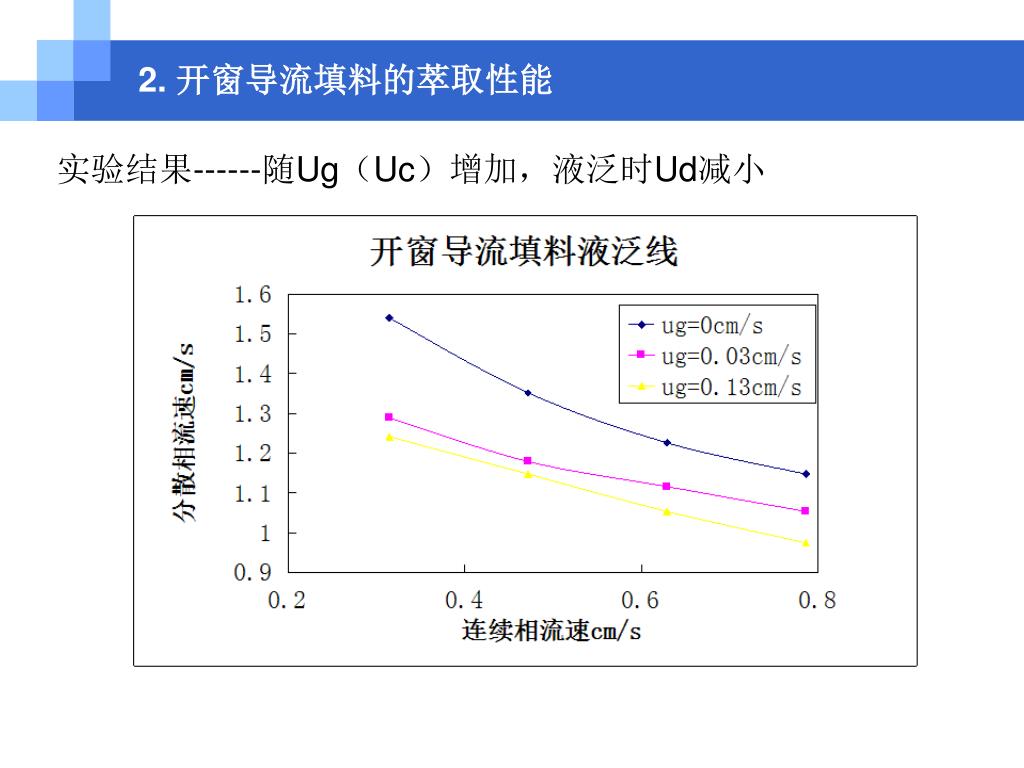

  15. 2. 开窗导流填料的萃取性能 实验结果------随Ug（Uc）增加，液泛时Ud减小

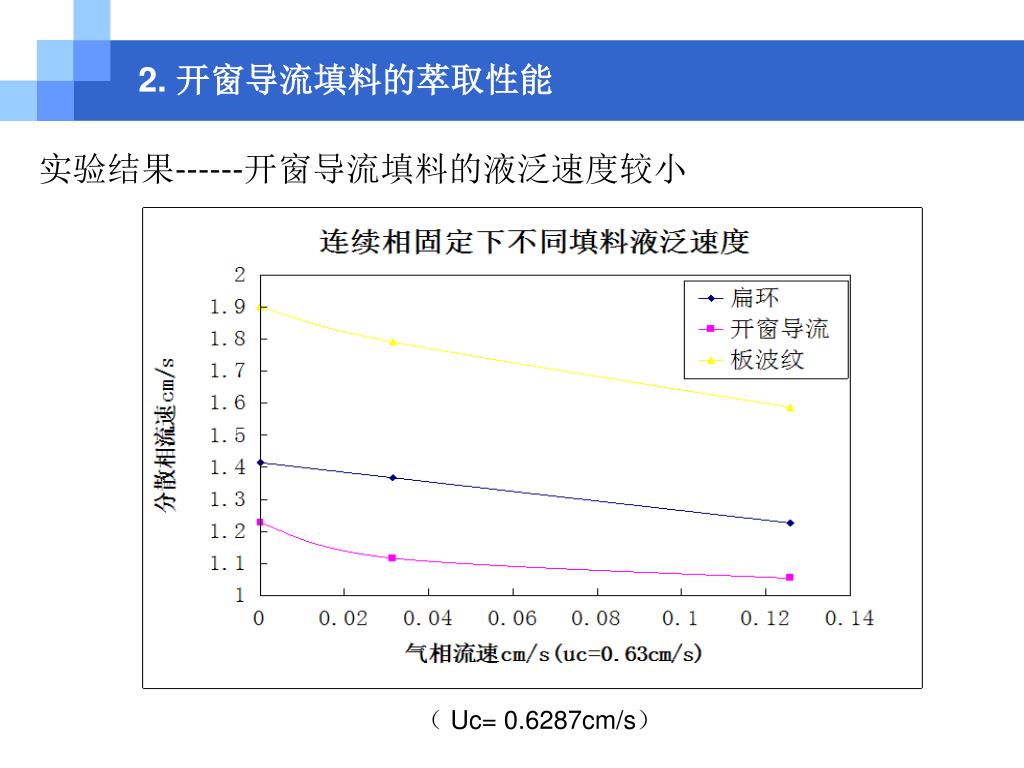

  16. 2. 开窗导流填料的萃取性能 实验结果------开窗导流填料的液泛速度较小 （ Uc= 0.6287cm/s）

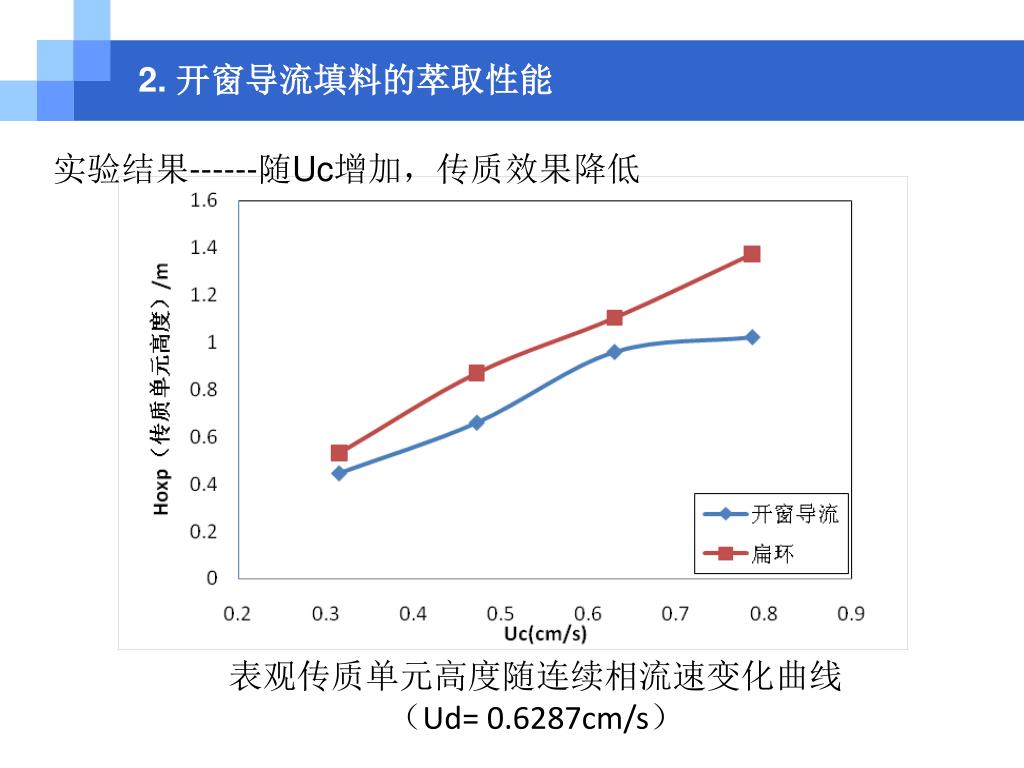

  17. 2. 开窗导流填料的萃取性能 实验结果------随Uc增加，传质效果降低 表观传质单元高度随连续相流速变化曲线 （Ud= 0.6287cm/s）

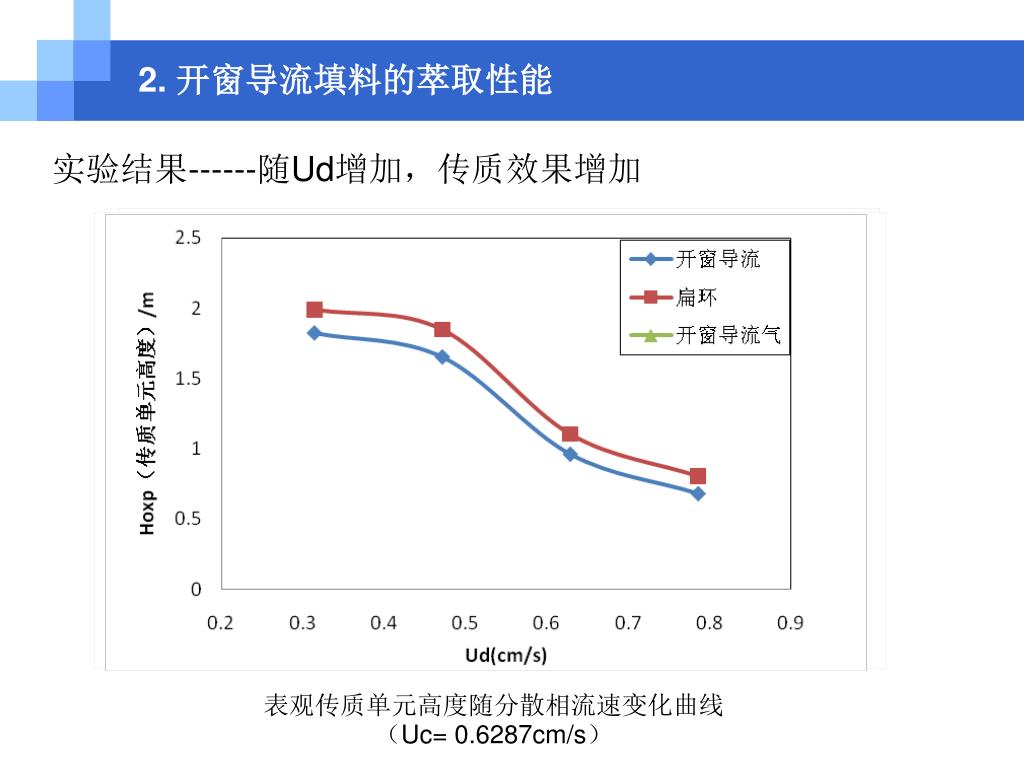

  18. 2. 开窗导流填料的萃取性能 实验结果------随Ud增加，传质效果增加 表观传质单元高度随分散相流速变化曲线（Uc= 0.6287cm/s）

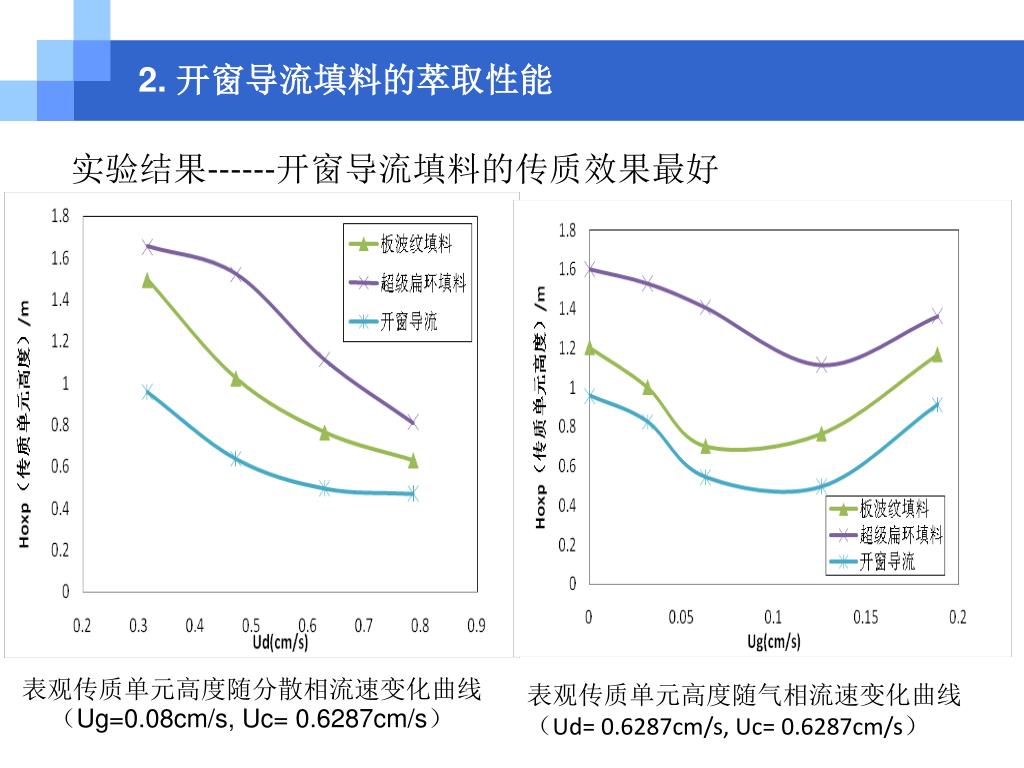

  19. 2. 开窗导流填料的萃取性能 实验结果------开窗导流填料的传质效果最好 表观传质单元高度随分散相流速变化曲线（Ug=0.08cm/s, Uc= 0.6287cm/s） 表观传质单元高度随气相流速变化曲线 （Ud= 0.6287cm/s, Uc= 0.6287cm/s）

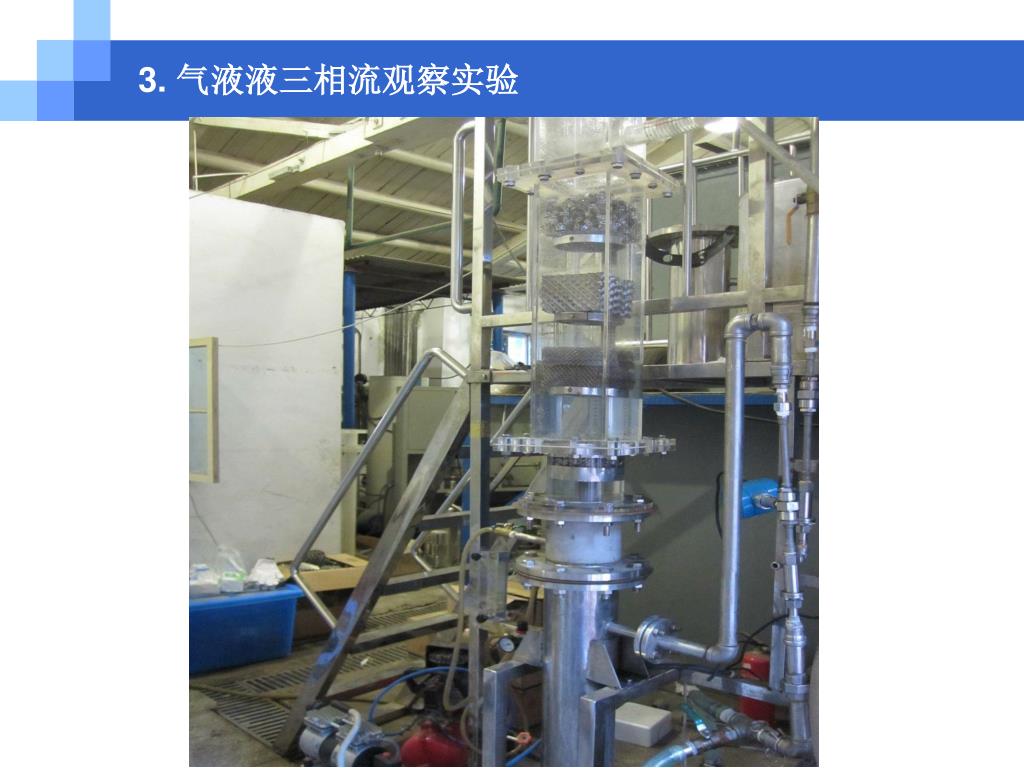

  20. 3. 气液液三相流观察实验

  21. 3. 气液液三相流观察实验 Company name

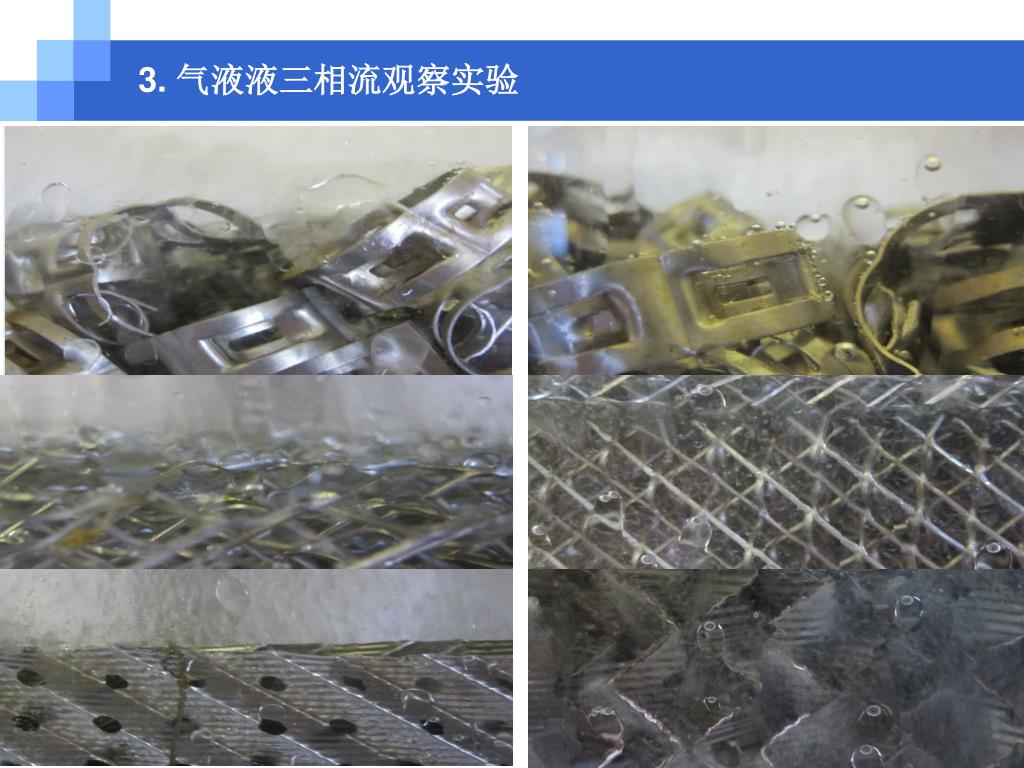

  22. 3. 气液液三相流观察实验

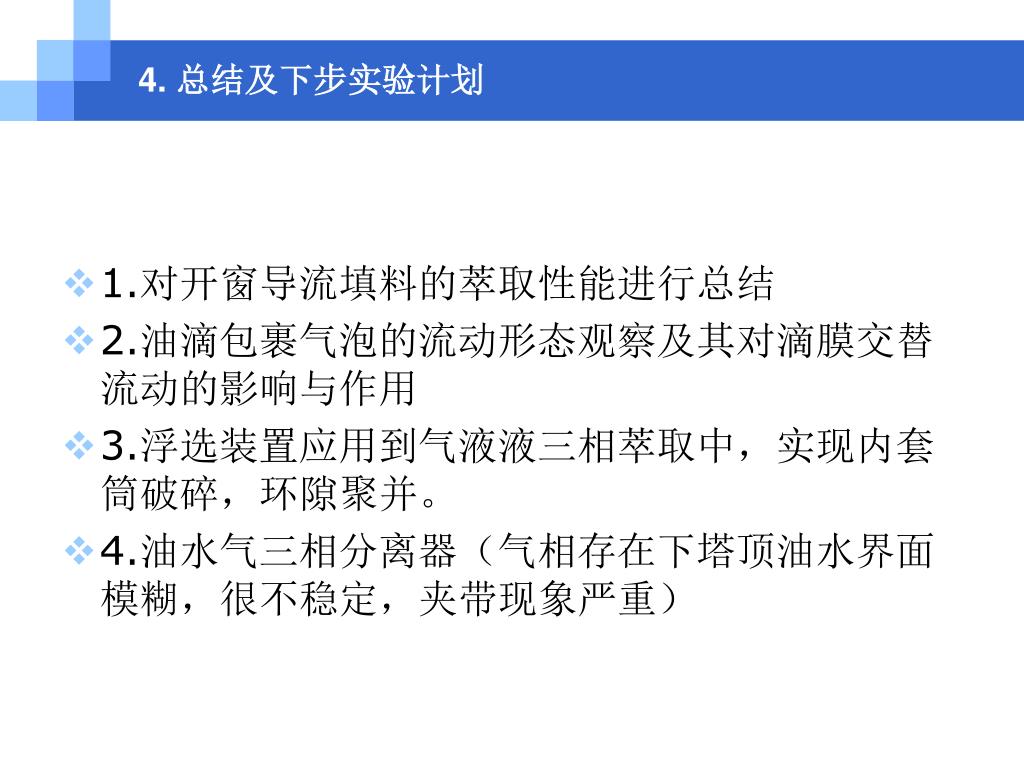

  23. 4. 总结及下步实验计划 1.对开窗导流填料的萃取性能进行总结 2.油滴包裹气泡的流动形态观察及其对滴膜交替流动的影响与作用 3.浮选装置应用到气液液三相萃取中，实现内套筒破碎，环隙聚并。 4.油水气三相分离器（气相存在下塔顶油水界面模糊，很不稳定，夹带现象严重）

  24. Thank You !
