1. 1 Русское географическое общество Тверское региональное отделение Методики обработки архивных и современных карт Докладчик: Лазарев Олег Евгеньевич, ст. преп. каф. картографии и геоэкологии ТвГУ

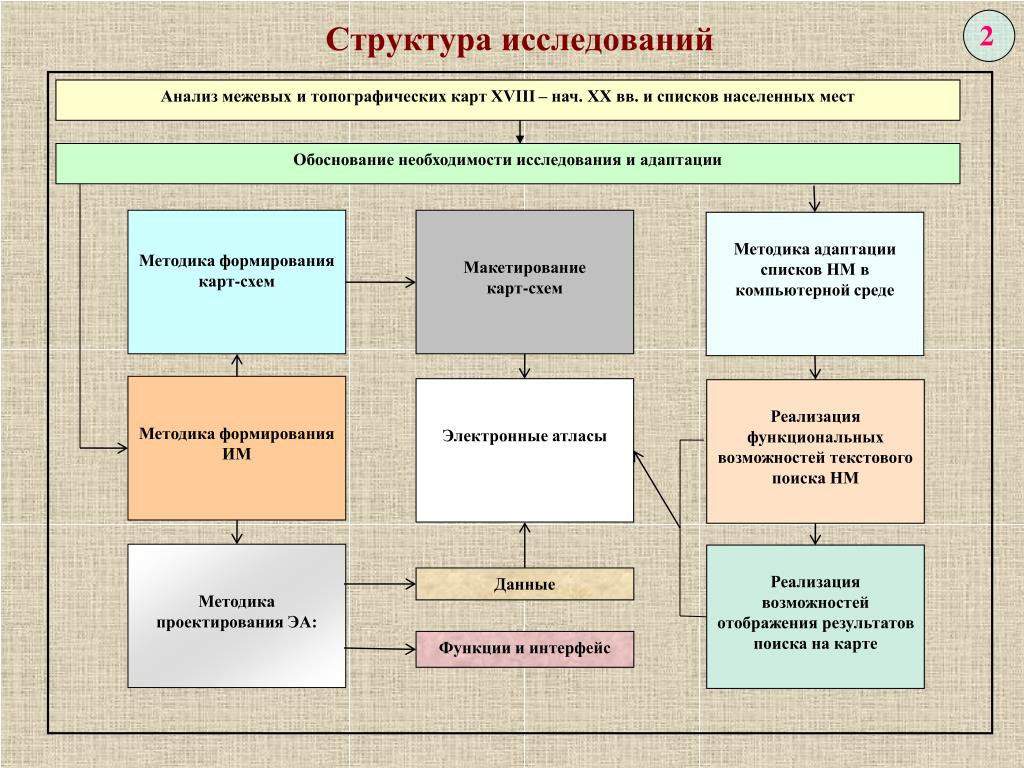

2. 2 Структура исследований Анализ межевых и топографических карт XVIII – нач. XX вв. и списков населенных мест Обоснование необходимости исследования и адаптации Методика формирования карт-схем Макетирование карт-схем Методика адаптации списков НМ в компьютерной среде Методика формирования ИМ Электронные атласы Реализация функциональных возможностей текстового поиска НМ Методика проектирования ЭА: Реализация возможностей отображения результатов поиска на карте Данные Функции и интерфейс

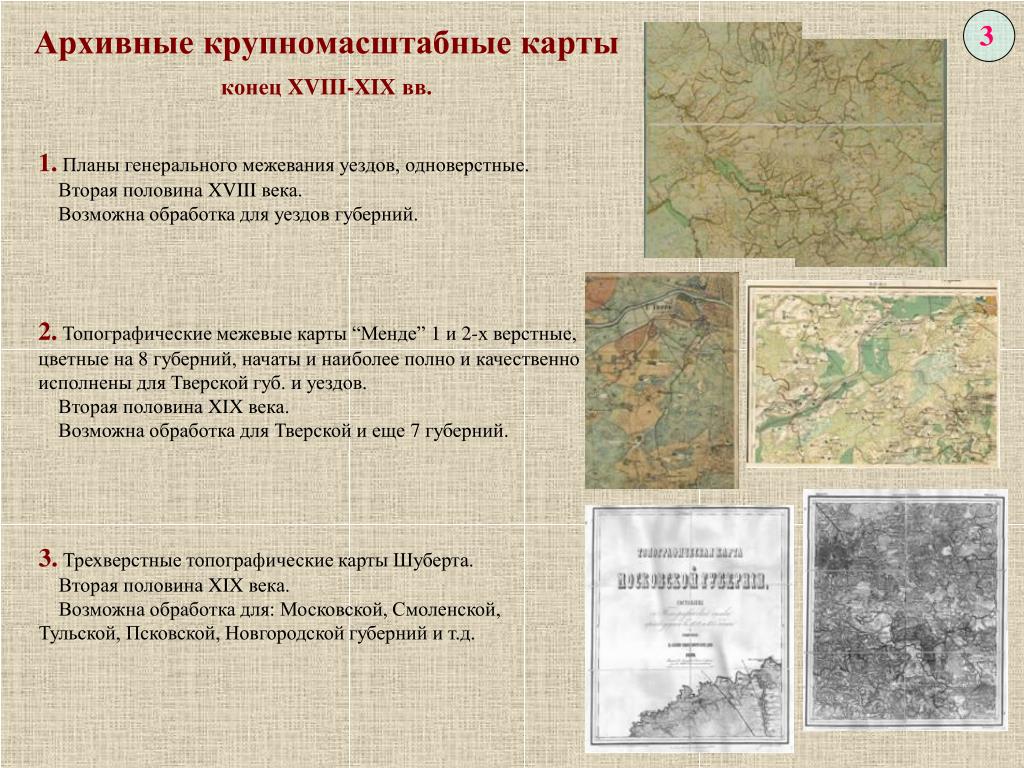

3. Архивные крупномасштабные картыконец XVIII-XIX вв. 3 1. Планы генерального межевания уездов, одноверстные. Вторая половина XVIII века. Возможна обработка для уездов губерний. 2. Топографические межевые карты “Менде” 1 и 2-х верстные, цветные на 8 губерний, начаты и наиболее полно и качественно исполнены для Тверской губ. и уездов. Вторая половина XIX века. Возможна обработка для Тверской и еще 7 губерний. 3. Трехверстные топографические карты Шуберта. Вторая половина XIX века. Возможна обработка для: Московской, Смоленской, Тульской, Псковской, Новгородской губерний и т.д.

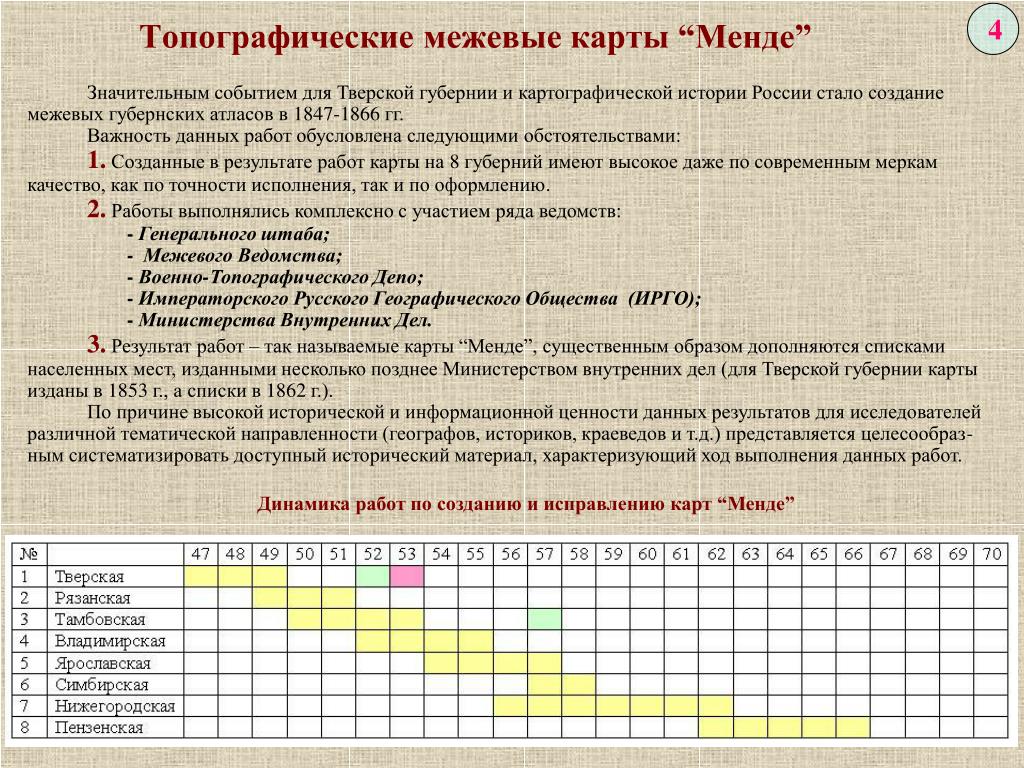

4. Топографические межевые карты “Менде” 4 Значительным событием для Тверской губернии и картографической истории России стало создание межевых губернских атласов в 1847-1866 гг.Важность данных работ обусловлена следующими обстоятельствами: 1.Созданные в результате работ карты на 8 губерний имеют высокое даже по современным меркам качество, как по точности исполнения, так и по оформлению.2.Работы выполнялись комплексно с участием ряда ведомств: - Генерального штаба;-  Межевого Ведомства;- Военно-Топографического Депо;- Императорского Русского Географического Общества (ИРГО);- Министерства Внутренних Дел.3.Результат работ – так называемые карты “Менде”, существенным образом дополняются списками населенных мест, изданными несколько позднее Министерством внутренних дел (для Тверской губернии карты изданы в 1853 г., а списки в 1862 г.).По причине высокой исторической и информационной ценности данных результатов для исследователей различной тематической направленности (географов, историков, краеведов и т.д.) представляется целесообраз-ным систематизировать доступный исторический материал, характеризующий ход выполнения данных работ. Динамика работ по созданию и исправлению карт “Менде”

5. Структура двухверстного топографического межевого атласа “Менде” 5 Топографический межевой атлас “Менде” состоит из 29 листов.Каждый лист карты состоит из 4 четвертей.Каждая четверть карты сканировалась по частям.

6. Разработка карт-схем по архивным картам 6 Актуальность создания карт-схем:1. Карт-схему можно рассматривать как продукт создания укрупненных блоков электронной карты.2. Карт-схема позволяет проводить визуальный и логический анализ по единому массиву информации. 3. Карт-схема доступна для использования без использования средств вычислительной техники, т.е. позволяет расширить доступность картографического произведения. 4. Карт-схема является продолжением ряда издания архивной карты. При издании ее в силу технических возможностей использовалась листовая структура. Типовой состав карт-схем:1. Обзорная на всю губернию.2. На административное образование: район в современных границах, уезд на время создания карты.3. Значимая территория.4. Окрестность населенного пункта.5. Система макетов страниц современного атласа (например, для атласа Тверской области масштаба 1: 100 000). Классификации создаваемых карт-схем:1.По масштабу. 2. По охвату территории. 3. По использованию. 4. По физическому размеру бумажных карт-схем.

7. Разработка обзорных карт-схем 7

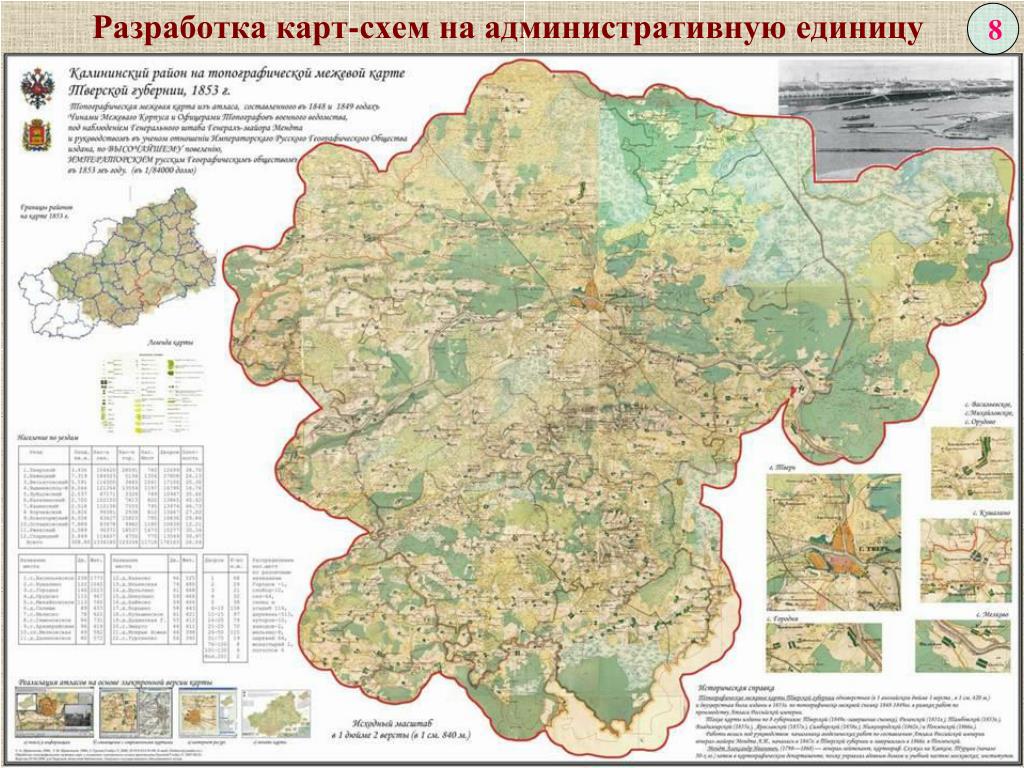

8. Разработка карт-схем на административную единицу 8

9. 9 Разработка карт-схем на заданную территорию(используются одноверстные и двухверстные карты “Менде”, современная топографическая карта масштаба 1:100 000, ДДЗ с ресурса kosmosnimki.ru

10. 10 Разработка обзорных карт-схемна сопредельные губернии

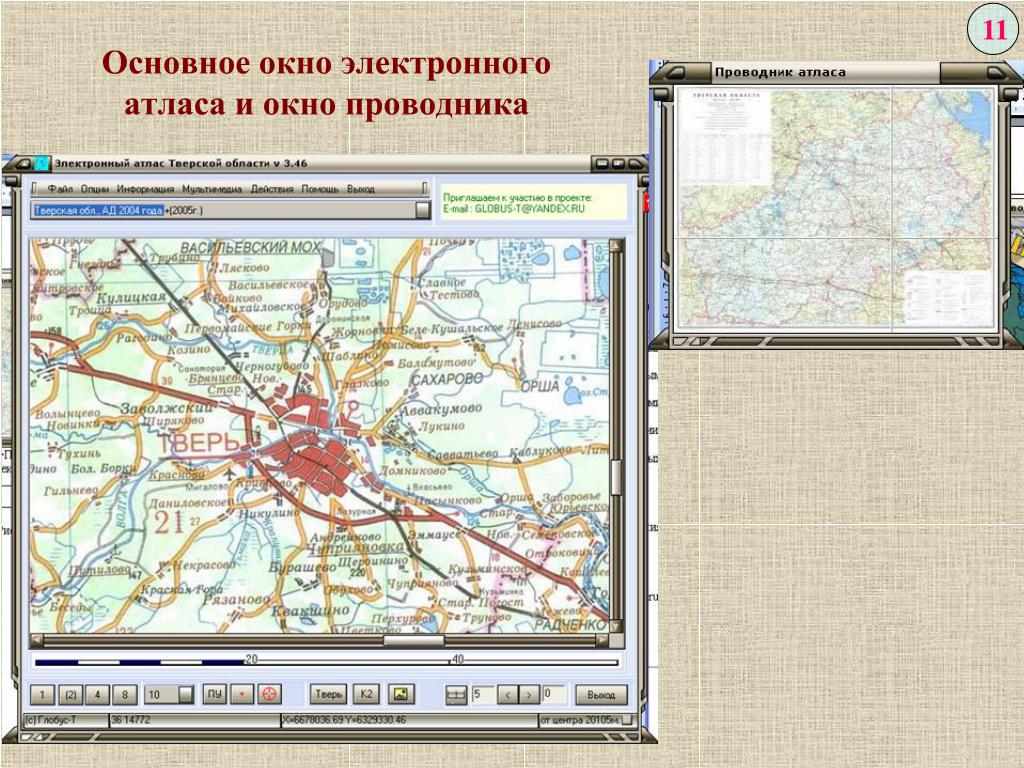

11. Основное окно электронного атласа и окно проводника 11

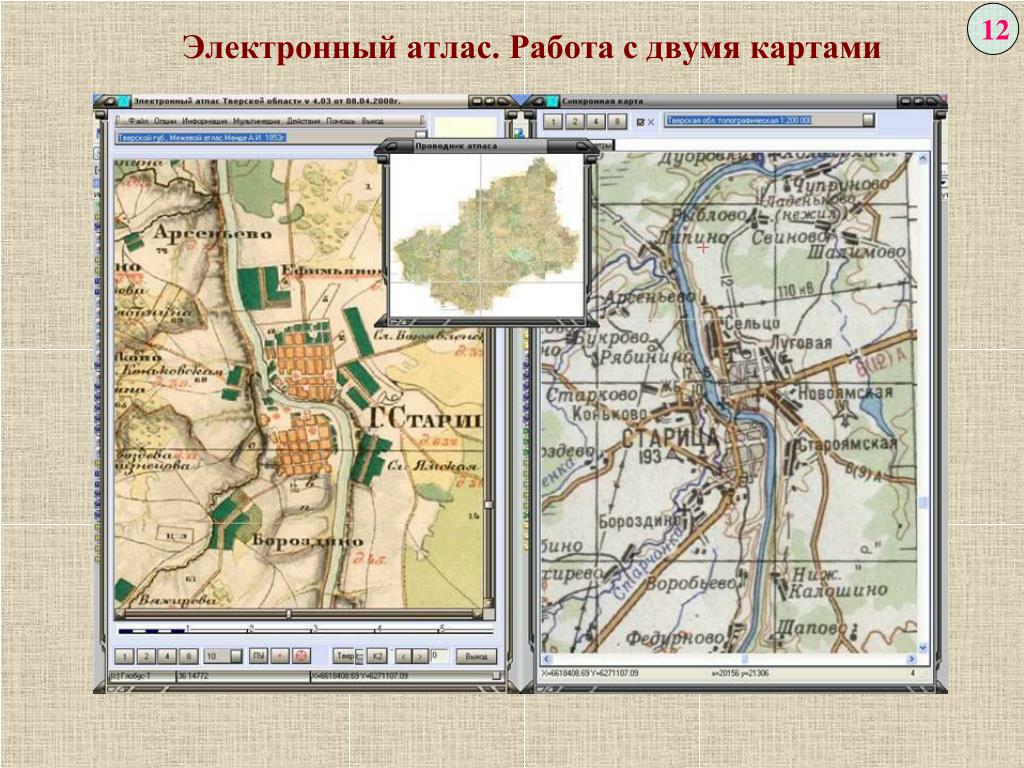

12. Электронный атлас. Работа с двумя картами 12

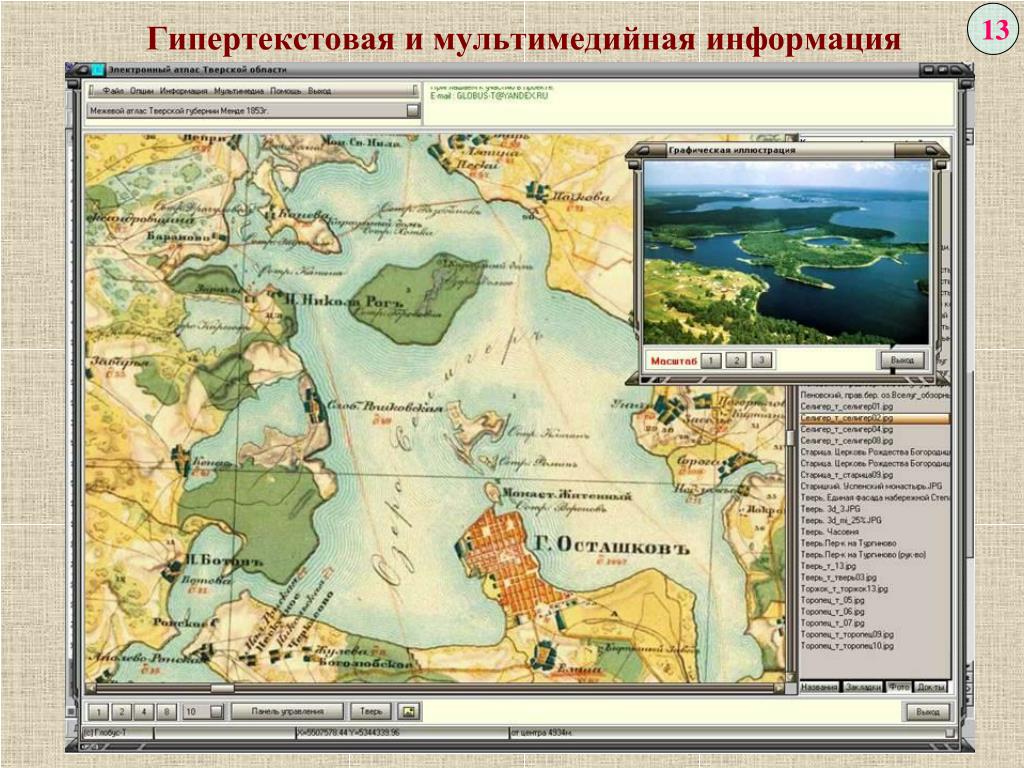

13. Гипертекстовая и мультимедийная информация 13

14. Адаптация архивных карт в ГИС 14 1 Направления адаптации: 1.Привязка единой растровой ЭК в ГИС “Панорама” и разработанной ГИС на основе ее ядра.2.Привязка укрупненного блока растровой ЭК в ГИС “MapInfo”, а также прикладных ГИС на основе ее ядра. 3.Адаптация в Веб-сервере. 4.Векторизация по растровой ЭК. 2 3

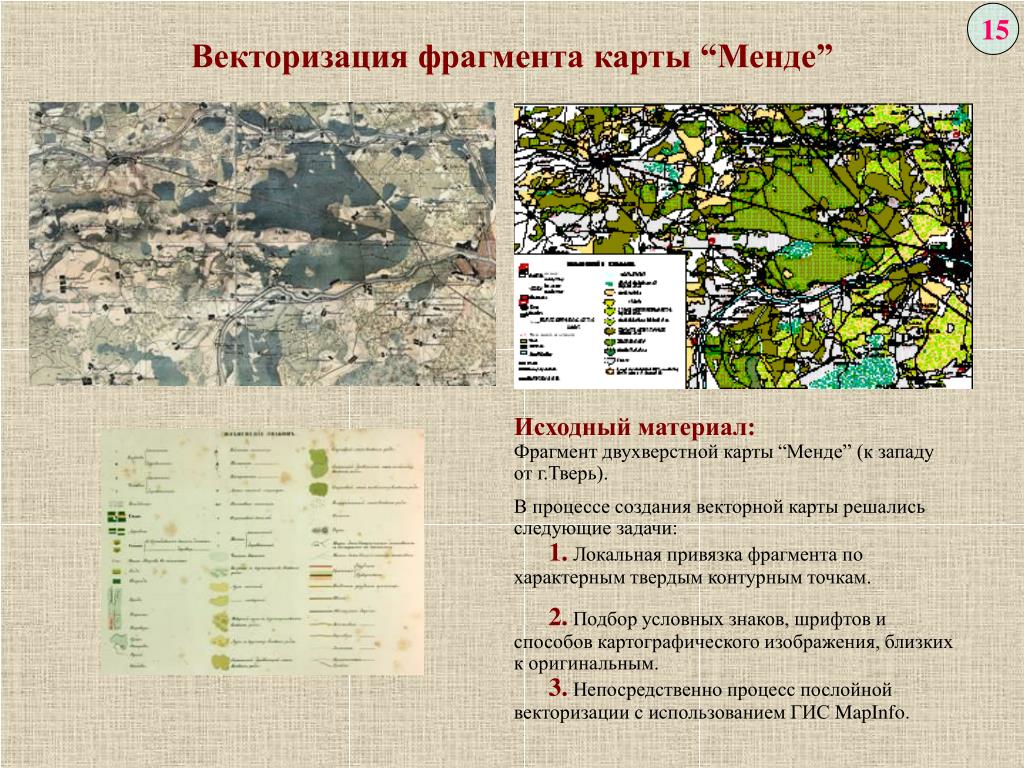

15. 15 Векторизация фрагмента карты “Менде” Исходный материал:Фрагмент двухверстной карты “Менде” (к западу от г.Тверь). В процессе создания векторной карты решались следующие задачи:1. Локальная привязка фрагмента по характерным твердым контурным точкам. 2. Подбор условных знаков, шрифтов и способов картографического изображения, близких к оригинальным. 3. Непосредственно процесс послойной векторизации с иcпользованием ГИС MapInfo.

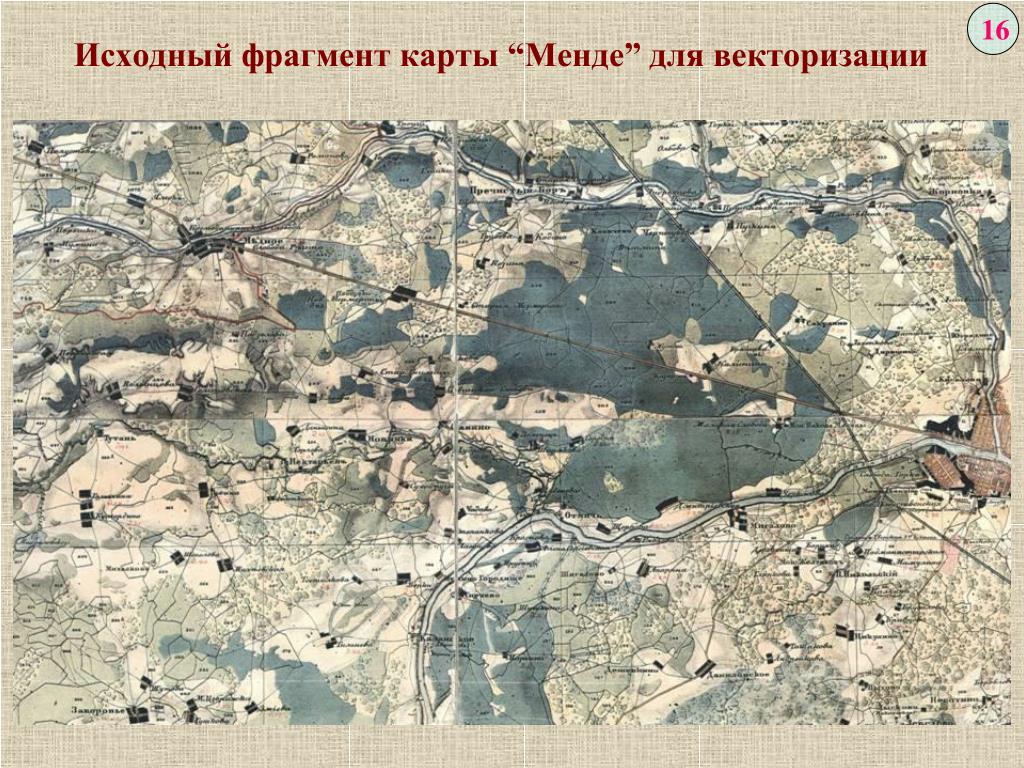

16. Исходный фрагмент карты “Менде” для векторизации 16

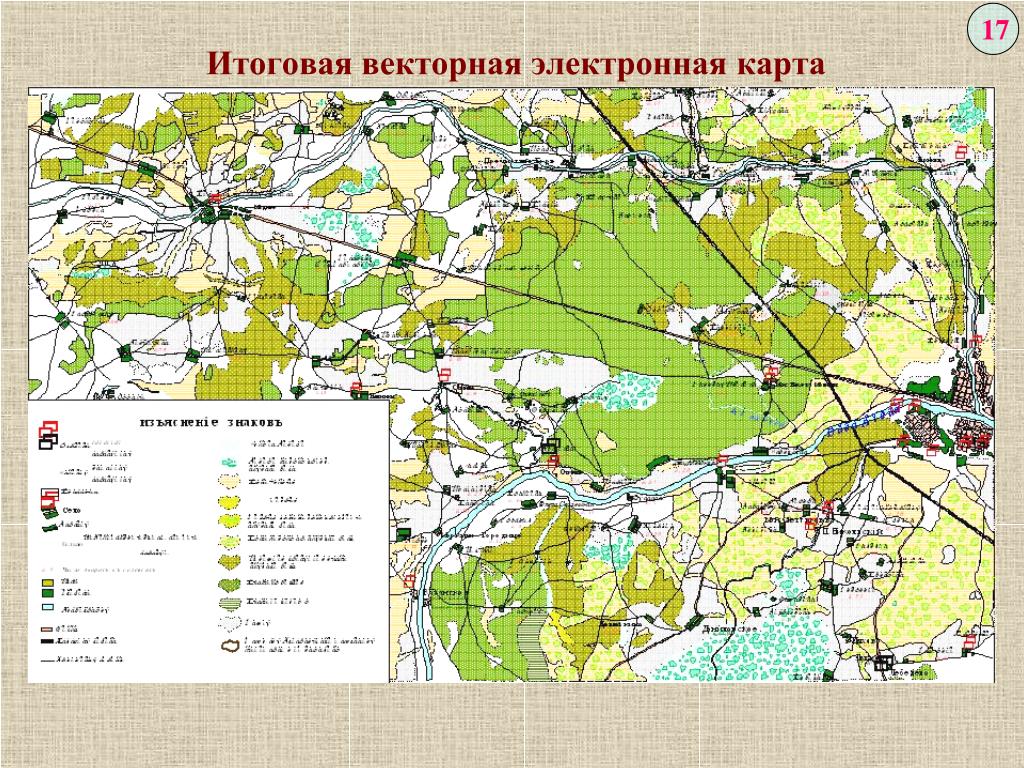

17. Итоговая векторная электронная карта 17

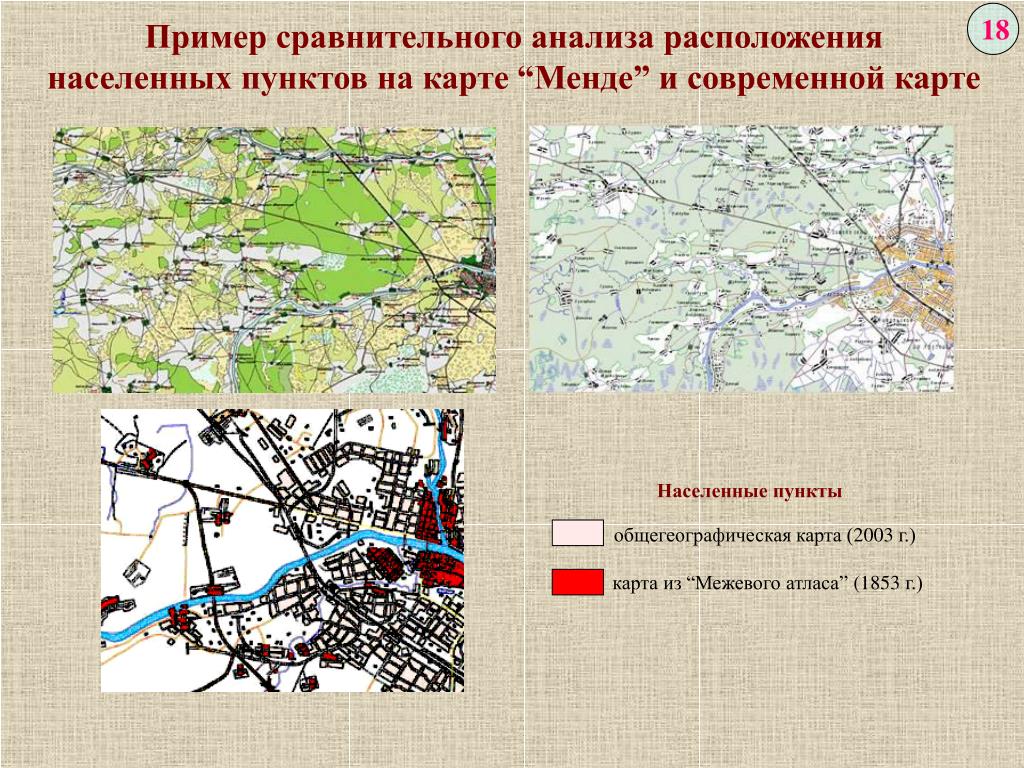

18. 18 Населенные пункты общегеографическая карта (2003 г.) карта из “Межевого атласа” (1853 г.) Пример сравнительного анализа расположения населенных пунктов на карте “Менде” и современной карте

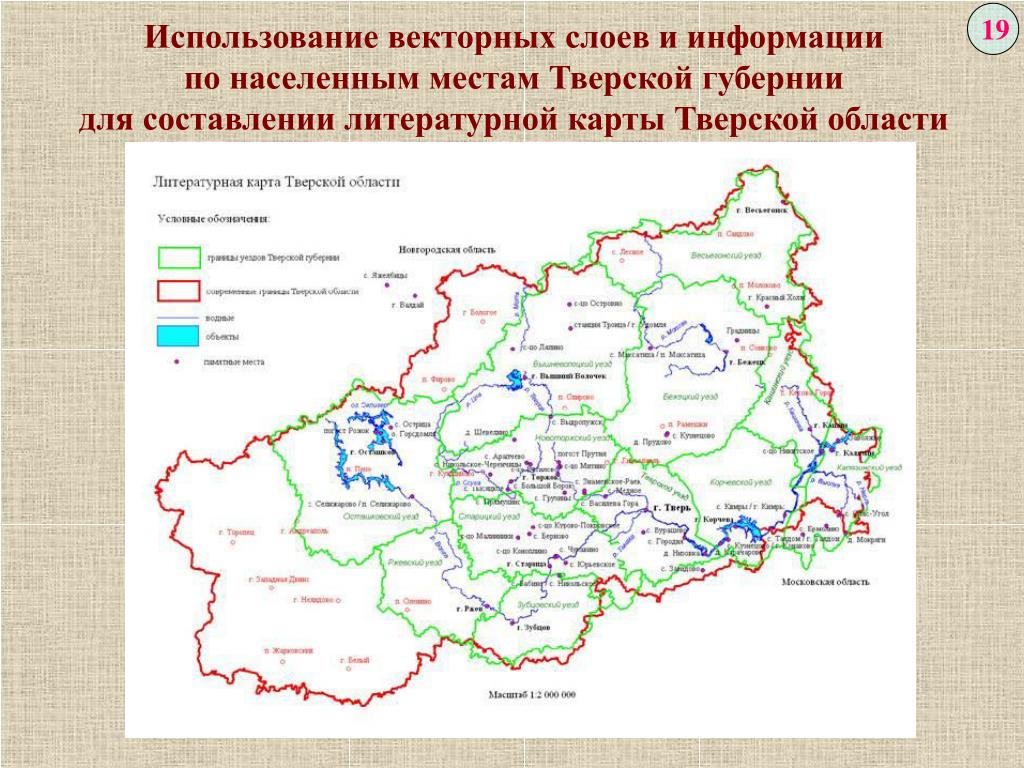

19. 19 Использование векторных слоев и информации по населенным местам Тверской губернии для составлении литературной карты Тверской области

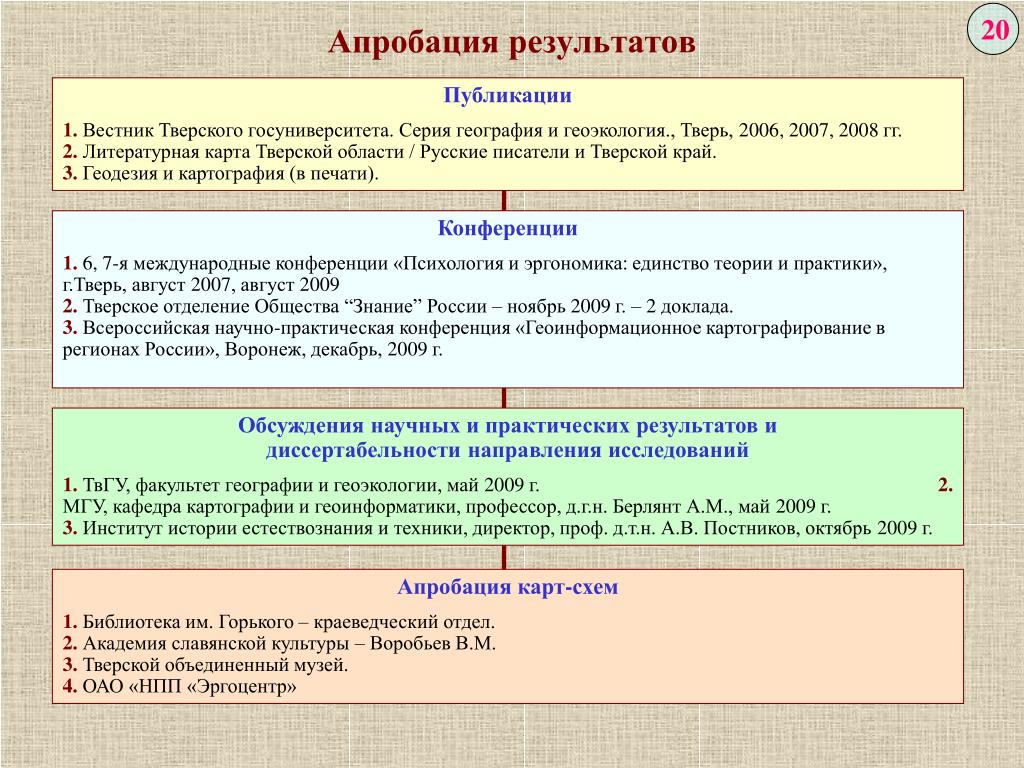

20. 20 Апробация результатов Публикации 1. Вестник Тверского госуниверситета. Серия география и геоэкология., Тверь, 2006, 2007, 2008 гг.2. Литературная карта Тверской области / Русские писатели и Тверской край. 3. Геодезия и картография (в печати). Конференции 1. 6, 7-я международные конференции «Психология и эргономика: единство теории и практики», г.Тверь, август 2007, август 2009 2. Тверское отделение Общества “Знание” России – ноябрь 2009 г. – 2 доклада. 3. Всероссийская научно-практическая конференция «Геоинформационное картографирование в регионах России», Воронеж, декабрь, 2009 г. Обсуждения научных и практических результатов и диссертабельности направления исследований 1. ТвГУ, факультет географии и геоэкологии, май 2009 г. 2. МГУ, кафедра картографии и геоинформатики, профессор, д.г.н. Берлянт А.М., май 2009 г. 3. Институт истории естествознания и техники, директор, проф. д.т.н. А.В. Постников, октябрь 2009 г. Апробация карт-схем 1. Библиотека им. Горького – краеведческий отдел. 2. Академия славянской культуры – Воробьев В.М. 3. Тверской объединенный музей. 4. ОАО «НПП «Эргоцентр»
