JUNO SB产品技术培训 北京中宇恒信科技有限责任公司

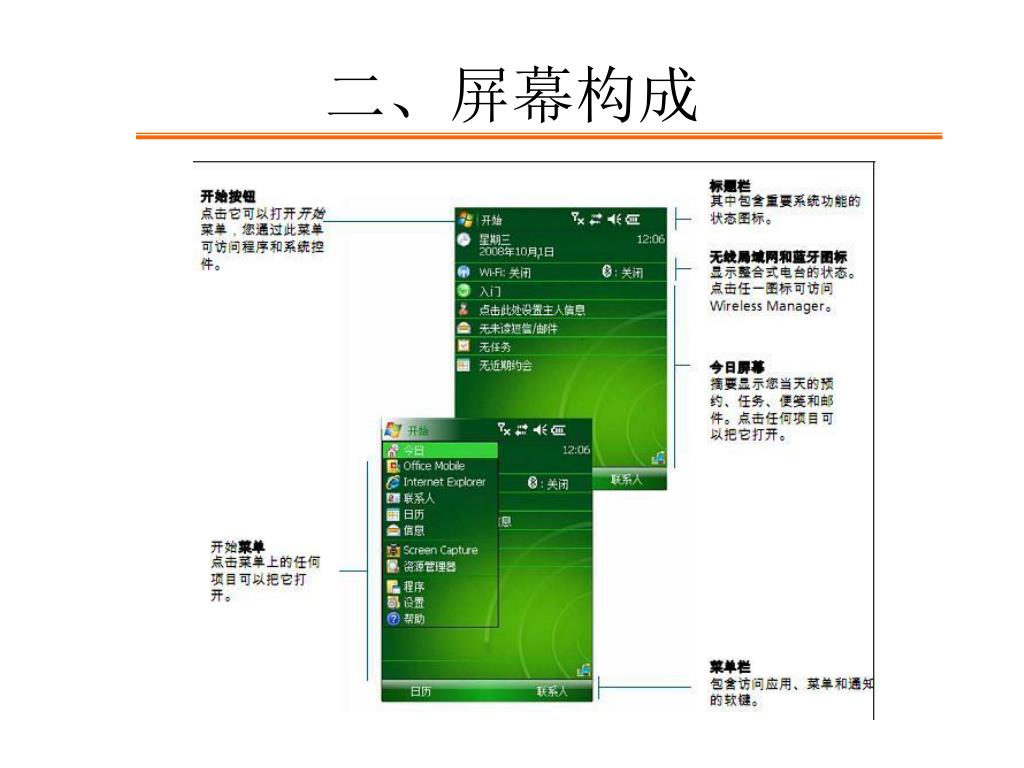

目录 一、JUNO SB硬件介绍 二、屏幕构成 三、作业前的准备 三、外业采集－ TerraSync 四、内业处理－ GPS Pathfinder Office
三、作业前的准备 外业开始前应先做好以下准备工作： 1. GPS设备充电 2.上传数据字典 3.设置时间日期
1. GPS设备充电 可以用充电器进行充电。充电时Juno SB左侧 的充电指示灯会慢闪（大约1秒1次）。 充电状态可以在Juno SB的电源界面上查看， 方法是点击“开始”—〉“设置”—〉“系统” —〉“电源”中查看。当您看到窗口中显示 为：“充电状态：正在充电”时表示设备正 在充电过程中，如果显示“剩余电量”则表 示设备正使用电池供电，没有在充电，这时 请检查充电底座与设备的连接，确保其放置 正确，接触严密。
2.上传数据字典 首先通过USB电缆将Juno SB与计算机连接起来，并实现ActiveSync同 步，然后运行Pathfinder Office软件。点击“工具”——〉“数据传输”菜 单，并在弹出的“数据转换器”窗口中选择“发送”页面，从其右侧 “添加”按钮选择“数据字典”，浏览文件夹找到已经建立的“GIS数据 采集.ddf文件，点击“全部传输”按钮开始传输。

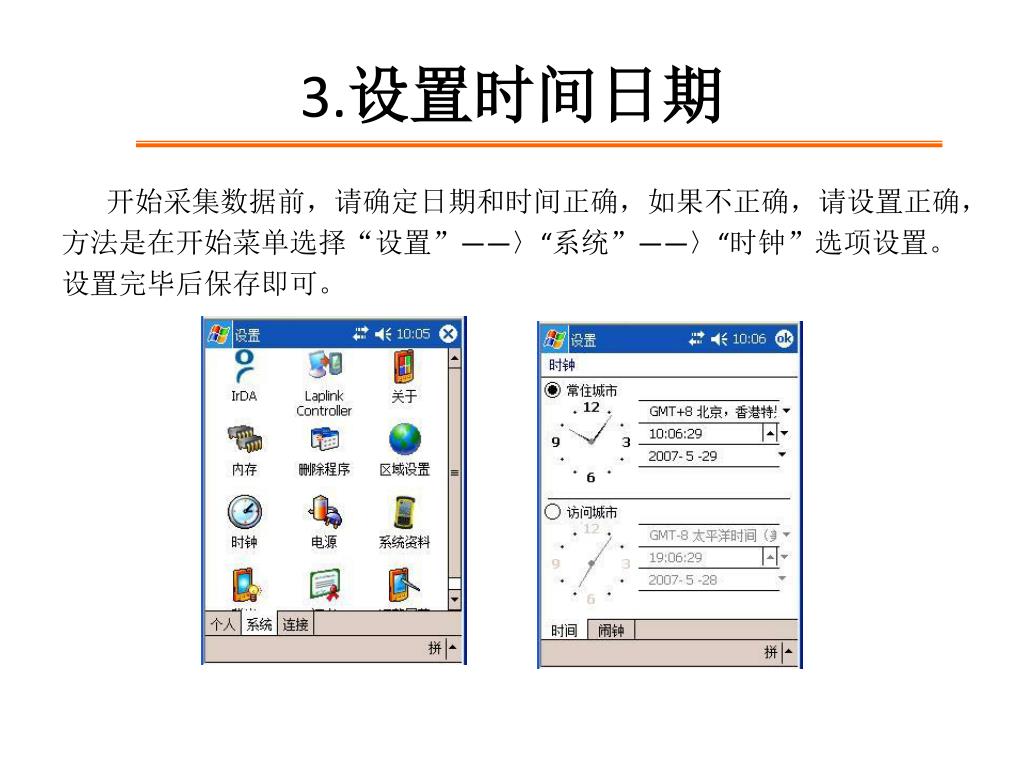

3.设置时间日期 开始采集数据前，请确定日期和时间正确，如果不正确，请设置正确， 方法是在开始菜单选择“设置”——〉“系统”――〉“时钟”选项设置。 设置完毕后保存即可。
三、外业采集－ TerraSync 长按电源建将JUNO SB开机，点击左上角的开始菜单选择 Terrasync，进入采集软件。
1.安装区域设置 1.1安装区域/记录设置： 记录速率数据—确认是否在数据采集过程中同 时记录速率数据。 记录H-Star数据——记录H-Star 数据 天线高——GPS接收机的天线位置高度。 允许位置更新——确认是否可以进行位置更新。 是－允许位置更新。 否－允许位置更新。 确认-在进行位置更新前需要确认。 确认结束要素—确认在进行位置更新时是否保存采集的位置和属性信息。 文件名前缀——用户设置文件名前缀。 要素记录之间——设置记录间隔的形式。以时间和距离。

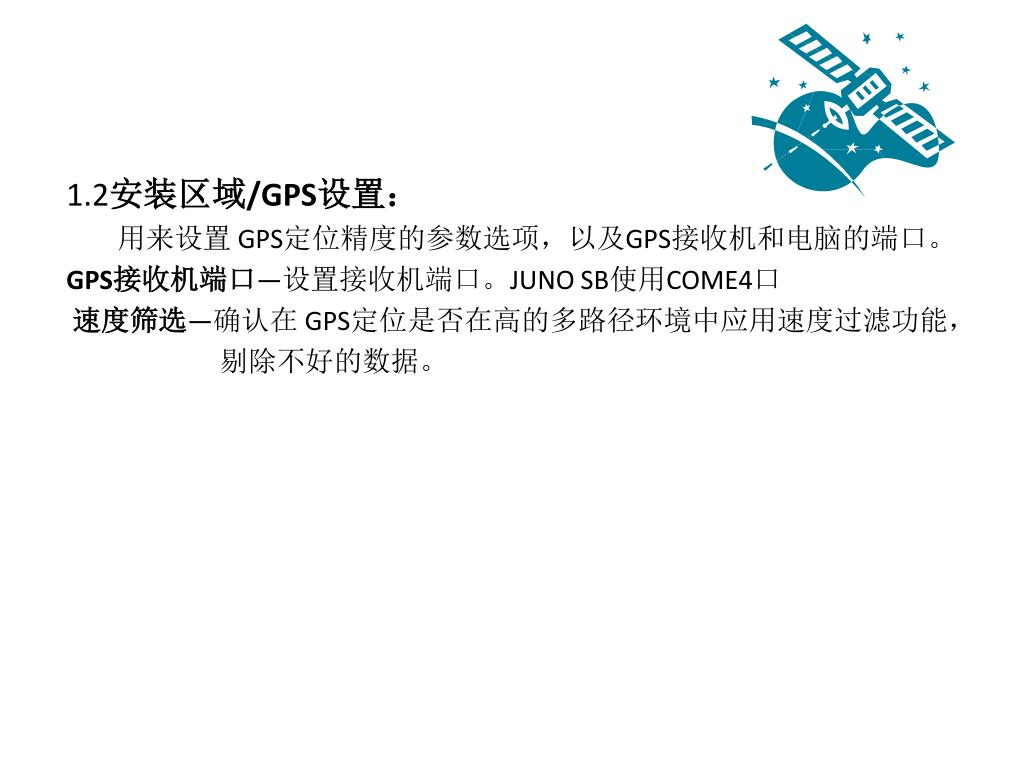

1.2安装区域/GPS设置： 用来设置 GPS定位精度的参数选项，以及GPS接收机和电脑的端口。 GPS接收机端口—设置接收机端口。JUNO SB使用COME4口 速度筛选—确认在GPS定位是否在高的多路径环境中应用速度过滤功能， 剔除不好的数据。
1.3安装区域/实时设置： 用来设置实时差分改正源，来获取实时改正信息。可选择： 整合的SBAS—基于卫星的差分信息，用于实时差分。 外部源—其它的基站差分信息，用于实时差分。 使用未改正的GPS—收集野外数据，用于后处理差分。

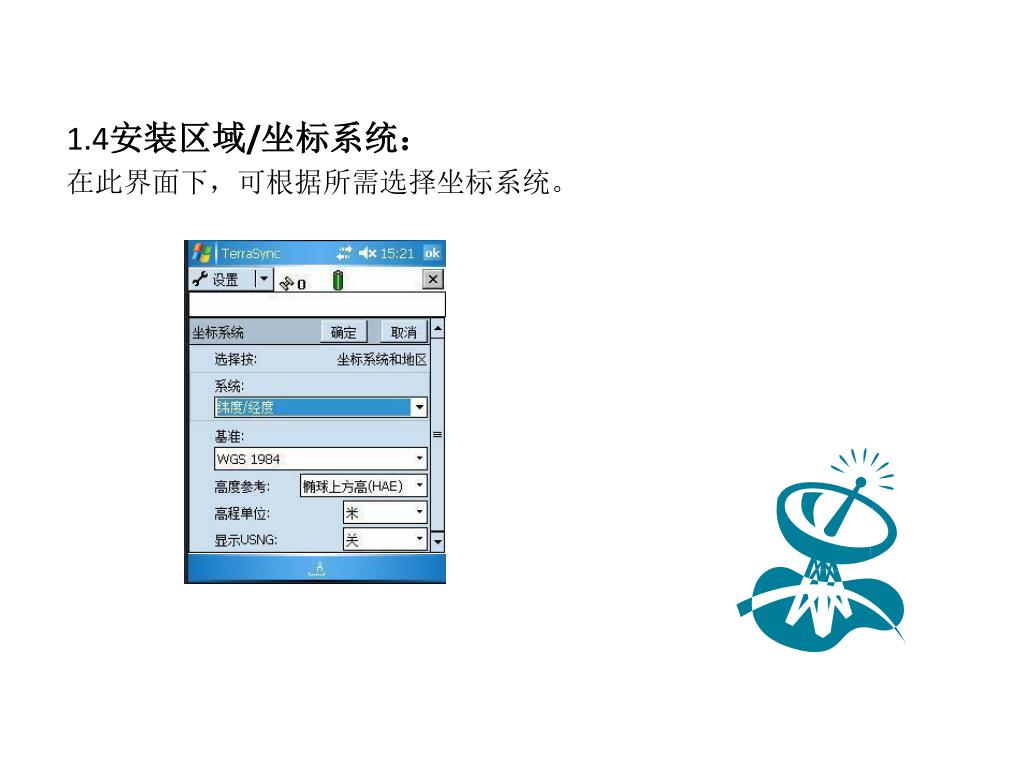

1.4安装区域/坐标系统： 在此界面下，可根据所需选择坐标系统。
1.5安装区域/单位： 在“设置”屏幕中点击“单位”。使用此窗体可指定用于测量和显 示的单位。指例如：距离，面积，速度等等的显示单位，经纬度的显示 格式。其中偏移格式是指，使用偏移测量时，输入数据的格式。 北参考：是指使用投影时，选择的X 轴的方向。 磁偏角：在此选择自动磁偏角还是手工输入磁偏角值。

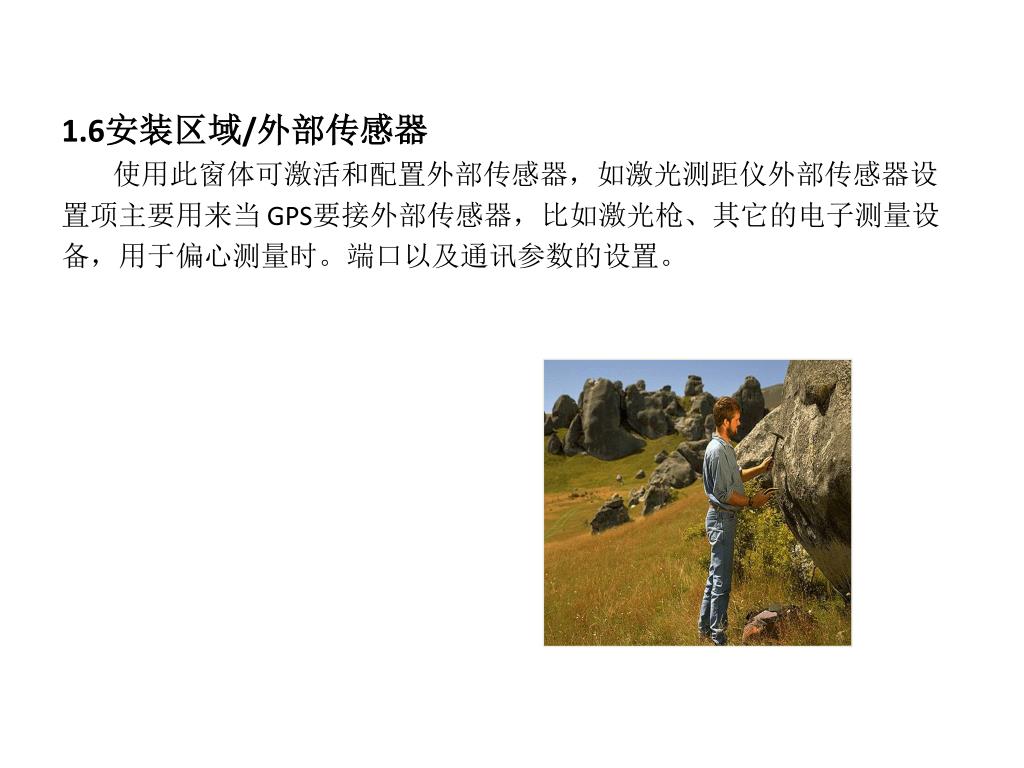

1.6安装区域/外部传感器 使用此窗体可激活和配置外部传感器，如激光测距仪外部传感器设 置项主要用来当GPS要接外部传感器，比如激光枪、其它的电子测量设 备，用于偏心测量时。端口以及通讯参数的设置。

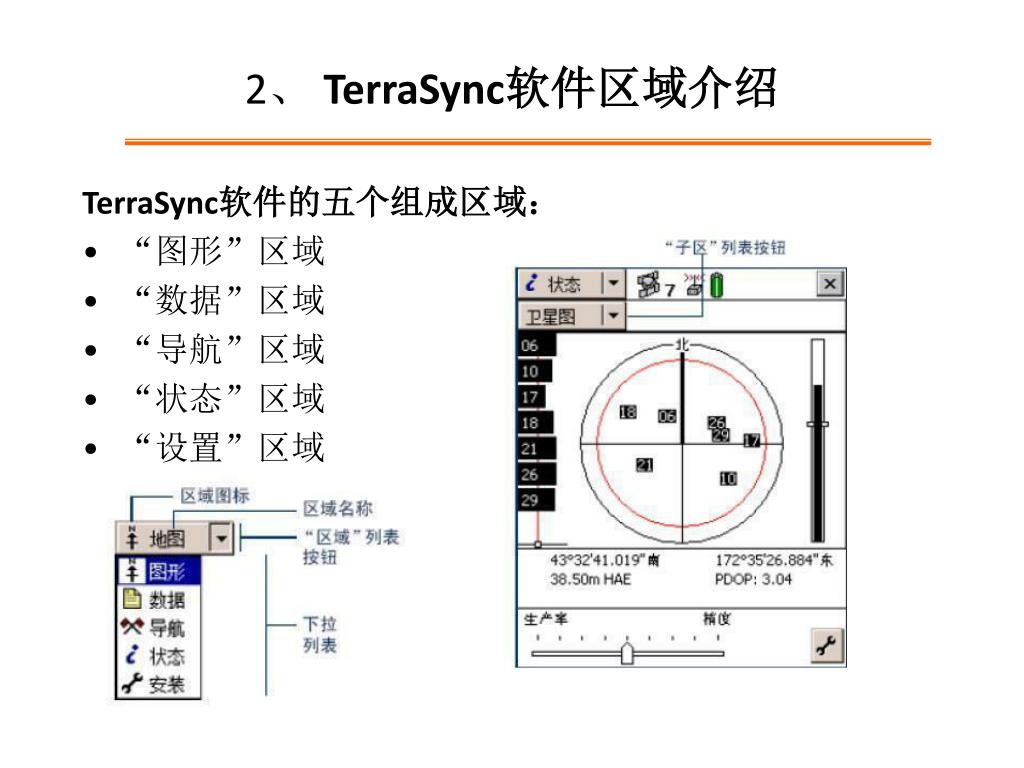

2、TerraSync软件区域介绍 TerraSync软件的五个组成区域： • “图形”区域 • “数据”区域 • “导航”区域 • “状态”区域 • “设置”区域

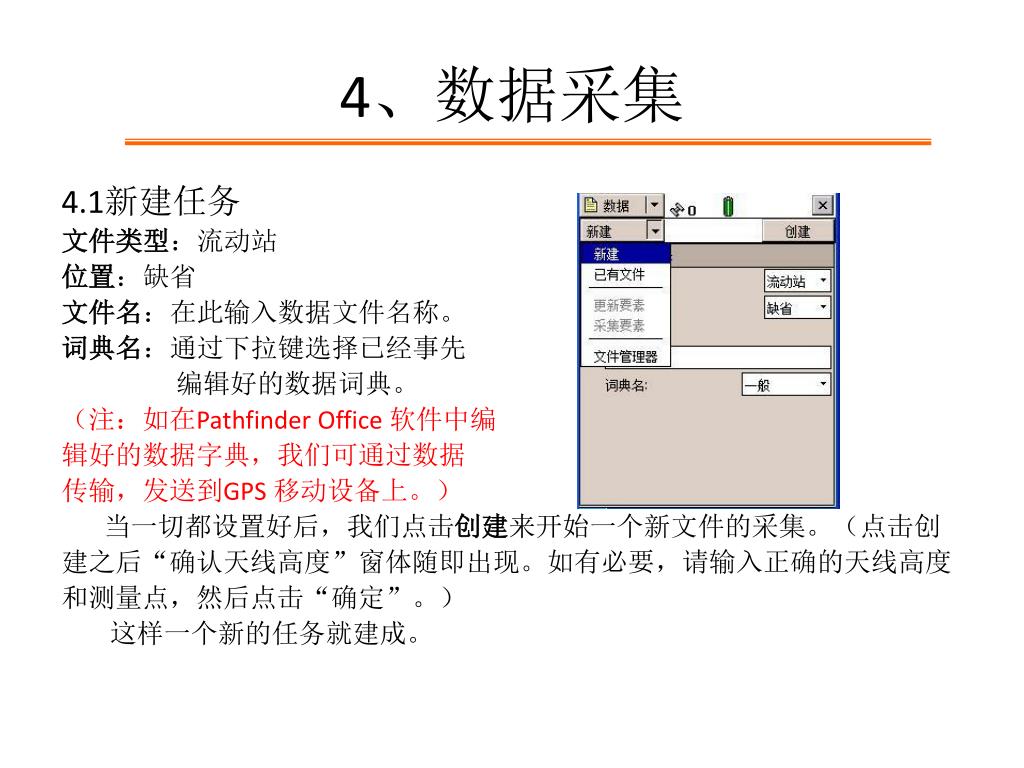

4、数据采集 4.1新建任务 文件类型：流动站 位置：缺省 文件名：在此输入数据文件名称。 词典名：通过下拉键选择已经事先 编辑好的数据词典。 （注：如在Pathfinder Office 软件中编 辑好的数据字典，我们可通过数据 传输，发送到GPS 移动设备上。） 当一切都设置好后，我们点击创建来开始一个新文件的采集。（点击创 建之后“确认天线高度”窗体随即出现。如有必要，请输入正确的天线高度 和测量点，然后点击“确定”。） 这样一个新的任务就建成。

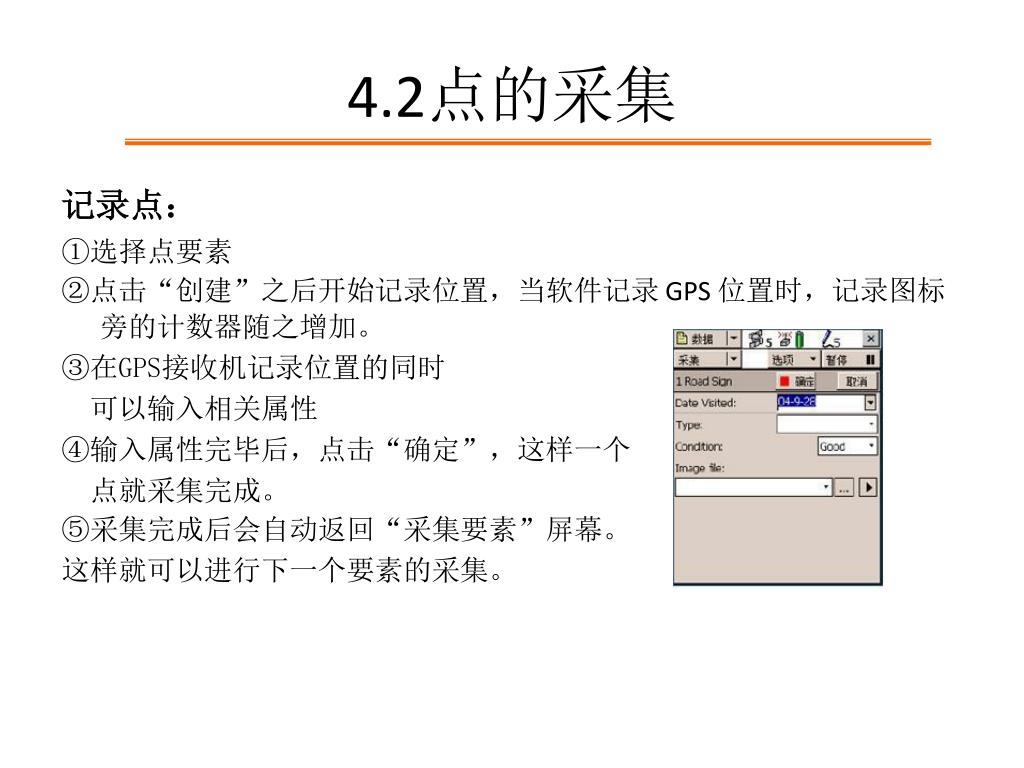

4.2点的采集 记录点： ①选择点要素 ②点击“创建”之后开始记录位置，当软件记录GPS 位置时，记录图标旁的计数器随之增加。 ③在GPS接收机记录位置的同时 可以输入相关属性 ④输入属性完毕后，点击“确定”，这样一个 点就采集完成。 ⑤采集完成后会自动返回“采集要素”屏幕。 这样就可以进行下一个要素的采集。
4.3线的采集 使用“以后记录”采集线要素 ①在“选择要素”列表中，突出显示“要选择的要素” ②点击“选项”然后选择“以后记录”。 ③点击“创建”。该要素属性输入窗体随即出现。 ④可在记录GPS 位置之前记录线要素的属性。 ⑤移至线要素的起点，然后点击“记录”开始记 录线要素的GPS 位置，每记录一个位置，记录图 标上的数字便会随之增加。 ⑥沿线要素继续记录。到达记录的线的终点时， 点击“确定”关闭该线要素。
4.4面的采集 采集面要素： ①在“选择要素”列表中，选中一面要素。 ②点击“创建”。 ③可随时暂停记录。要停止记录，请 点击“暂停”。同时暂停图标在状态 栏中闪烁。要继续采集该面要素要素， 请点击“继续”继续记录。暂停图标 将消失 ④采集的同时可以输入该面要素的属性。 ⑤绕面的周边步行完毕后，请点击“确定” 关闭该要素。
4.5嵌套一个要素 “嵌套”一个特征表示中断一个要素的位置记录而去记录一个独立的要 素。 这样可允许你记录一个线特征（如一条路）的同时也记录下点特征 （如附近的电话亭），而不必花两次来记录一条路。 可暂停一个线或面要素记录（不能是点要素），去嵌套一个点要素。 • 采集线要素时>点击暂停 • 点击选项选择嵌套>点要素 • 开始记录点要素（与点的采集方法一样） • 采集完成后点击确认 • 然后沿线要素继续记录，点击继续开始继续线的采集
4.6记录间隔设置 采集线要素和面要素时，可根据工作需要对 记录间隔进行设置，记录的方式有时间和距 离两种记录间隔方式。设置方法： ①选择“选项”菜单下面“记录间隔” ②形式这一项选择时间/距离 ③如果按时间间隔，在间隔这一项可以选择1s/5s； 如果按距离间隔，在这一项可以选择1m/5m。

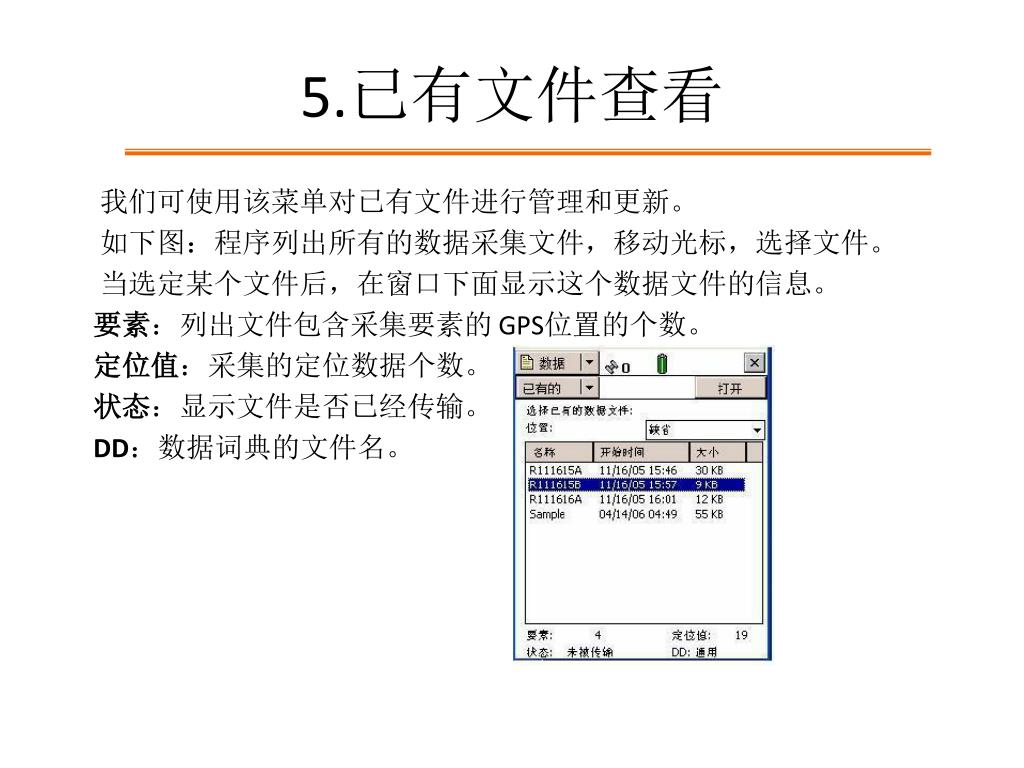

5.已有文件查看 我们可使用该菜单对已有文件进行管理和更新。 如下图：程序列出所有的数据采集文件，移动光标，选择文件。 当选定某个文件后，在窗口下面显示这个数据文件的信息。 要素：列出文件包含采集要素的GPS位置的个数。 定位值：采集的定位数据个数。 状态：显示文件是否已经传输。 DD：数据词典的文件名。
6.文件管理器 管理器： 各功能如图 “删除”：为手工删除所选文件。 “复制到”：复制文件到所需的位置。 “重命名”：对所需文件进行重命名。 “用电子邮件发送”：使用电子邮件发送文件。 “用电子邮件接收”：使用电子邮件接收文件。

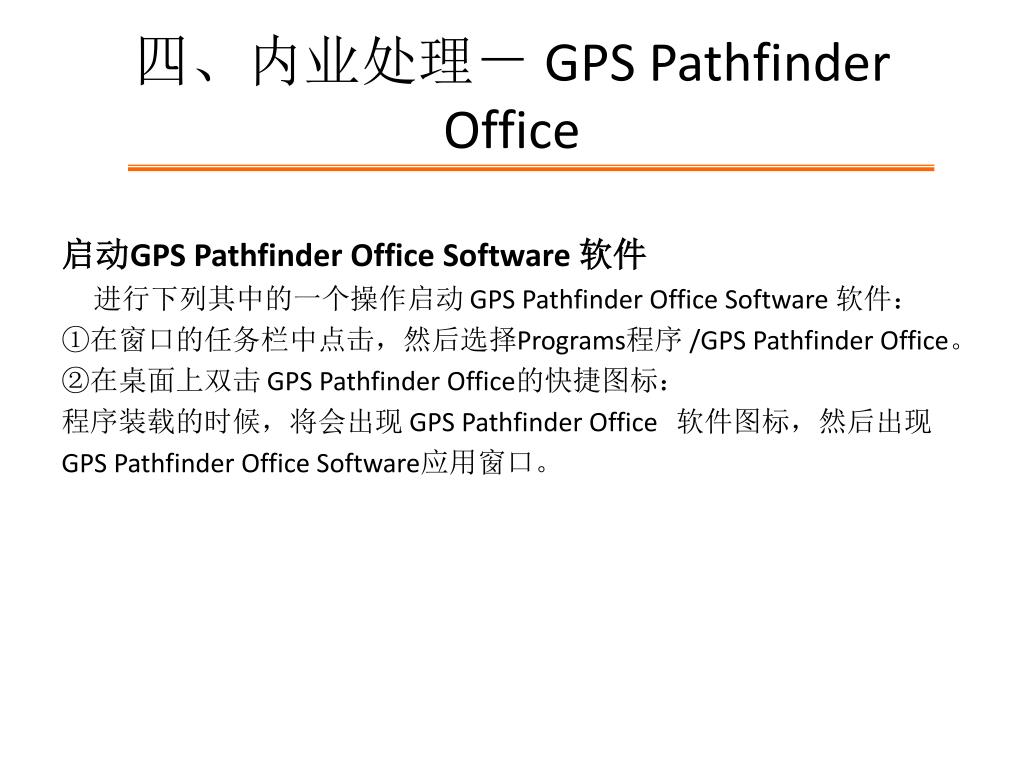

四、内业处理－ GPS Pathfinder Office 启动GPS Pathfinder Office Software 软件 进行下列其中的一个操作启动GPS Pathfinder Office Software 软件： ①在窗口的任务栏中点击，然后选择Programs程序/GPS Pathfinder Office。 ②在桌面上双击GPS Pathfinder Office的快捷图标： 程序装载的时候，将会出现GPS Pathfinder Office 软件图标，然后出现 GPS Pathfinder Office Software应用窗口。

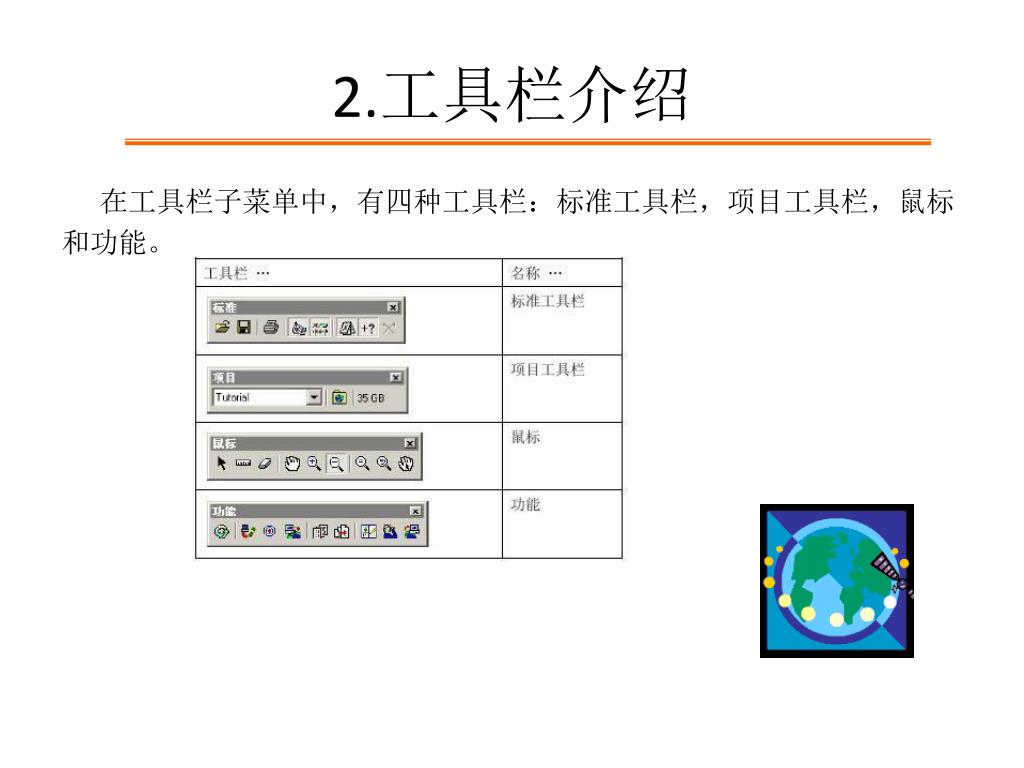

2.工具栏介绍 在工具栏子菜单中，有四种工具栏：标准工具栏，项目工具栏，鼠标 和功能。

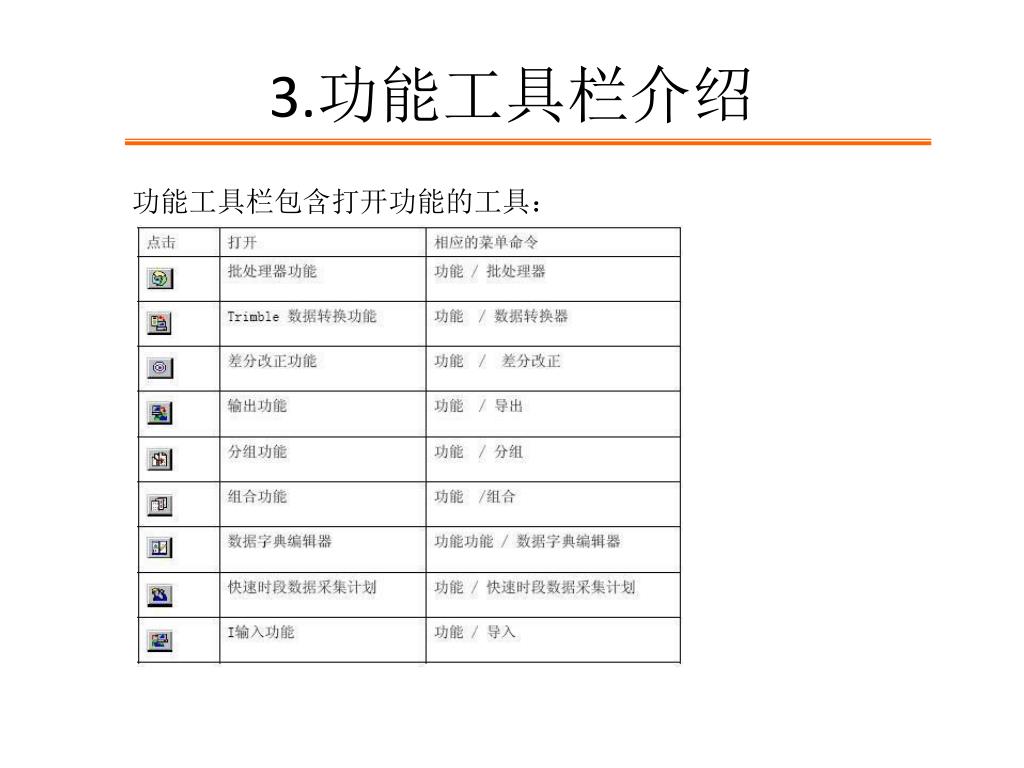

3.功能工具栏介绍 功能工具栏包含打开功能的工具：
4.数据传输 如果我们需要将数据从数据采集器中传出或传入，使用数据转换器来 完成这个工作。从功能/数据传输或点击数据传输工具，打开的数据转换 器显示如下： • 激活接受：从GPS数据采集器中添加数据，通过全部传输到电脑上； • 激活发送：从电脑上添加数据，通过全部传输到GPS数据采集器中。
5.数据的查看 从“开始”菜单选择“打开”，选择刚刚传输的数据文件，点击打开。 如果同时选择多个文件，则多个文件将同时被打开，但是此时文件是只 读的，不能被编辑。打开的单个文件可以编辑。

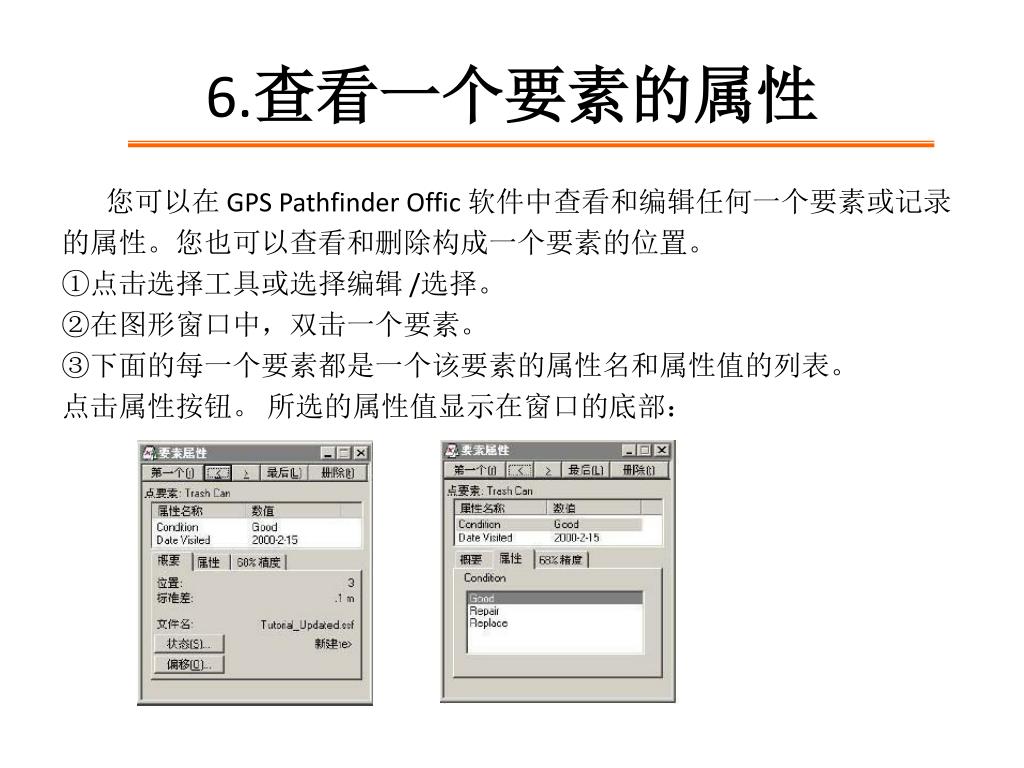

6.查看一个要素的属性 您可以在GPS Pathfinder Offic 软件中查看和编辑任何一个要素或记录 的属性。您也可以查看和删除构成一个要素的位置。 ①点击选择工具或选择编辑/选择。 ②在图形窗口中，双击一个要素。 ③下面的每一个要素都是一个该要素的属性名和属性值的列表。 点击属性按钮。 所选的属性值显示在窗口的底部：

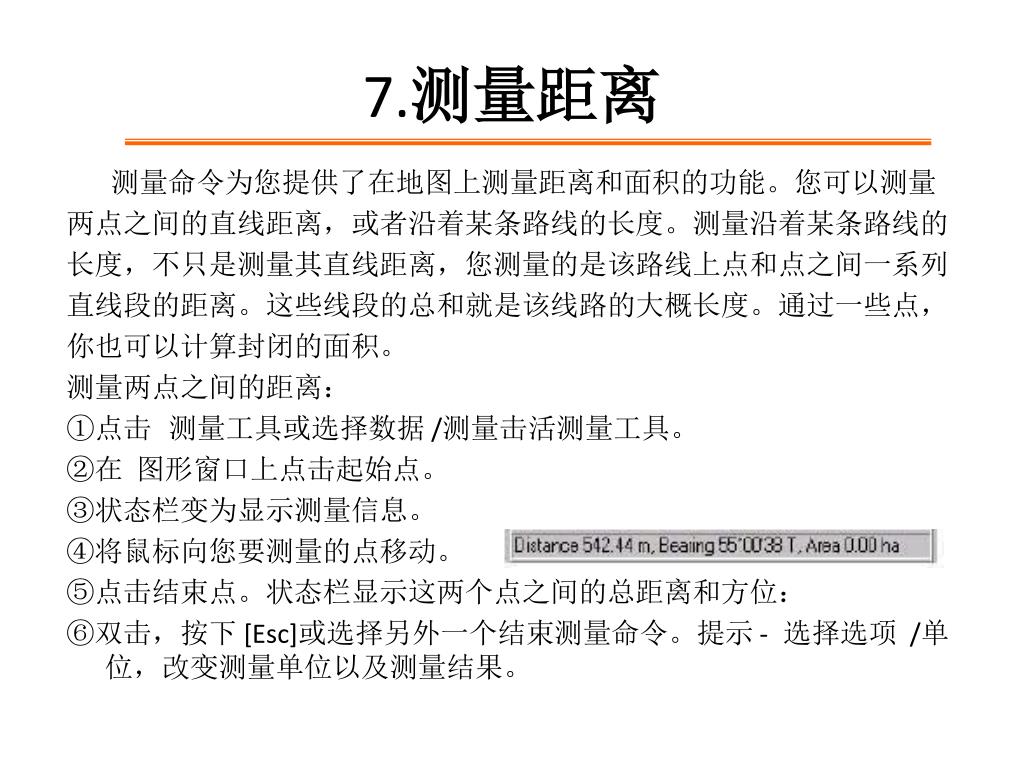

7.测量距离 测量命令为您提供了在地图上测量距离和面积的功能。您可以测量 两点之间的直线距离，或者沿着某条路线的长度。测量沿着某条路线的 长度，不只是测量其直线距离，您测量的是该路线上点和点之间一系列 直线段的距离。这些线段的总和就是该线路的大概长度。通过一些点， 你也可以计算封闭的面积。 测量两点之间的距离： ①点击测量工具或选择数据/测量击活测量工具。 ②在图形窗口上点击起始点。 ③状态栏变为显示测量信息。 ④将鼠标向您要测量的点移动。 ⑤点击结束点。状态栏显示这两个点之间的总距离和方位： ⑥双击，按下[Esc]或选择另外一个结束测量命令。提示- 选择选项/单位，改变测量单位以及测量结果。
8.数据导出 很多GPS 数据采集时段的结果可 以输出到一个数据库，比如表格或一 个GIS 系统中。根据使用的数据库， 您必须将您采集和编辑的数据文件 输出成终端产品软件可以使用的格式。 GPS Pathfinder Office软件支持多种GIS， CAD和空间数据库格式。您也可以定义 自己的ASCII 格式文件。 导出菜单如下, 所支持的格式如下， 我们可选择导出设置中来选择格式：
如下演示如何将采集数据输出为ESRI Shapefile 格式。 ①点击导出工具，或者选择功能/导出。 请确认设置如下所示： ⑥点击确认，开始数据输出。 在导出过程中，会出现几个表示进程的进程条。处理过程结束后，出现 以下消息： 点击关闭[C] 清除消息并且不显示输出记录。

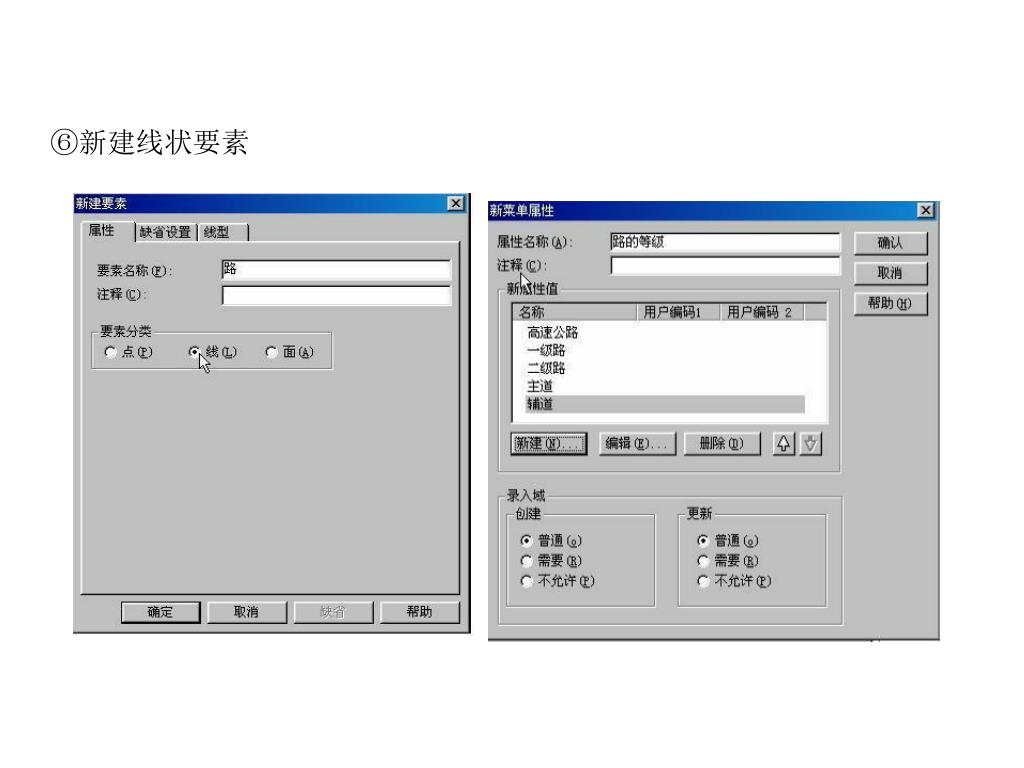

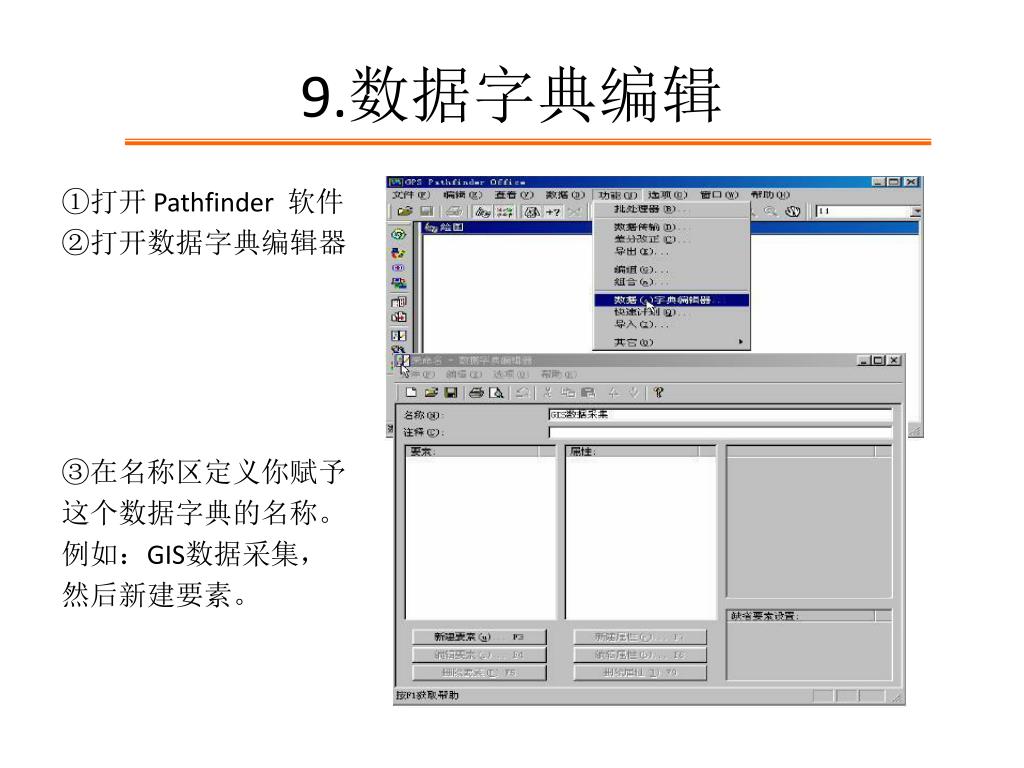

9.数据字典编辑 ①打开Pathfinder 软件 ②打开数据字典编辑器 ③在名称区定义你赋予 这个数据字典的名称。 例如：GIS数据采集， 然后新建要素。

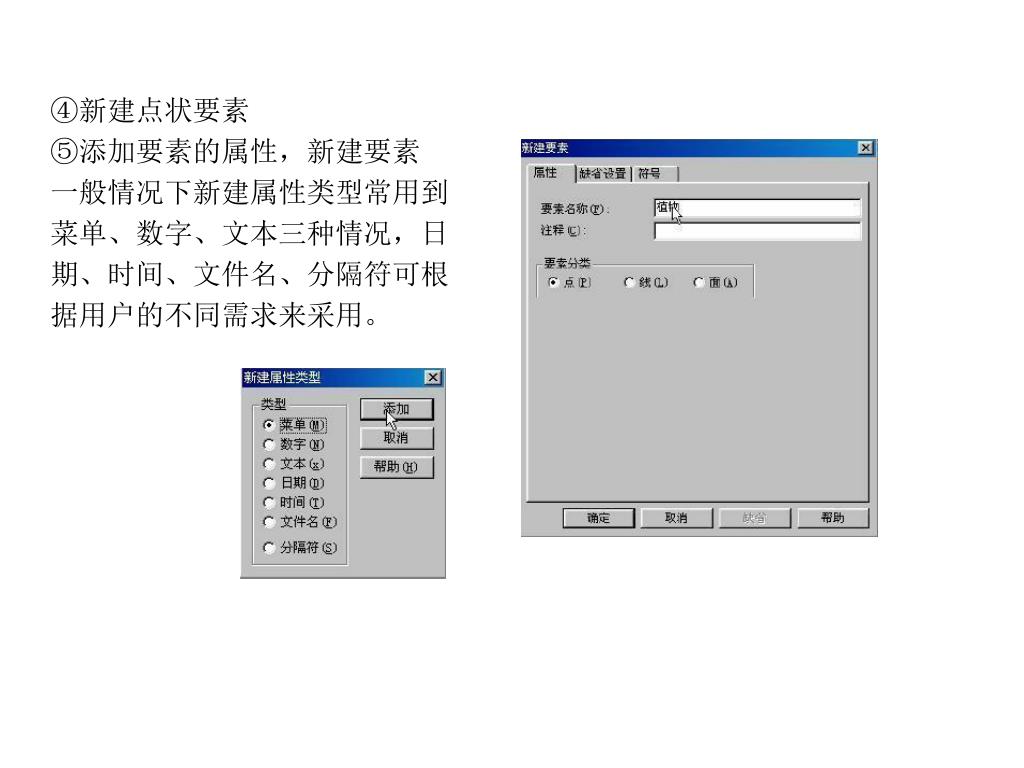

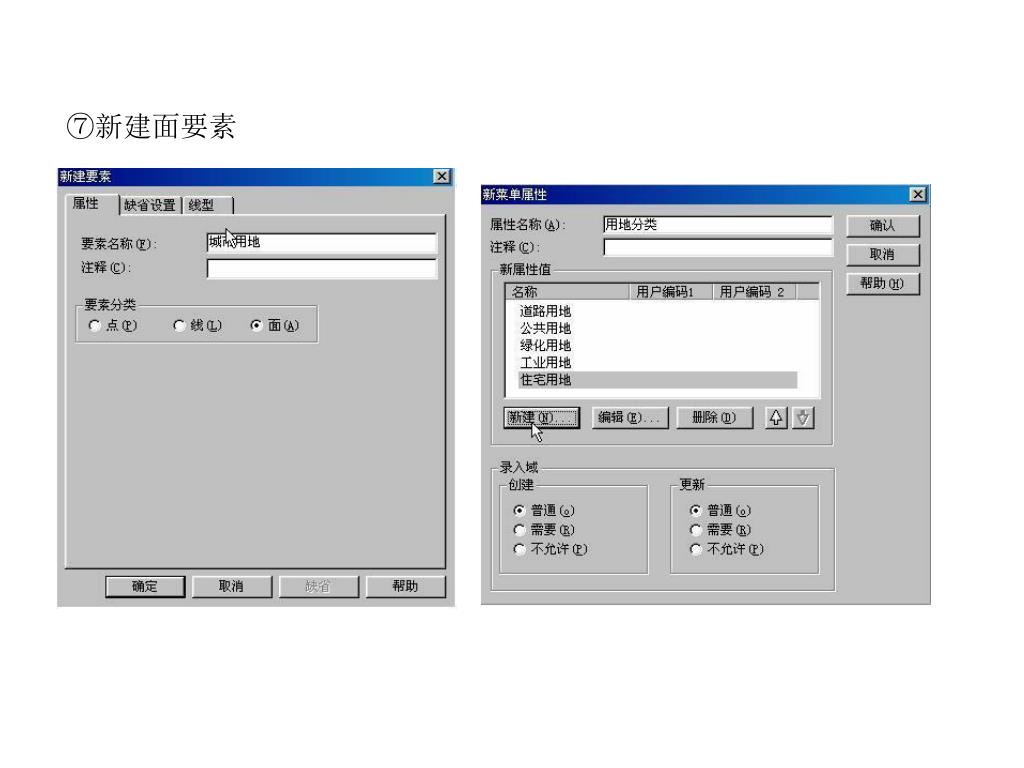

④新建点状要素 ⑤添加要素的属性，新建要素 一般情况下新建属性类型常用到 菜单、数字、文本三种情况，日 期、时间、文件名、分隔符可根 据用户的不同需求来采用。
⑧编辑完成后，保存数据字典。 将编辑的数据字典通过数据传输软件上传到采集器 连接后打开Trimble数据传输软件，选择相对应的设备，点击连接。 选择发送，添加数据字典文件。
